电动门接线图

电动卷帘门接线图
接线图如下
电动门的升降是利用两个继电器和一个三联按钮控制，继电器启动吸合后自保到达上限后利用机械位置开关的左右运动控制门上下的限位控制。

有两个行程开关来执行卷闸门按钮接线，卷闸门遥控器接收器出来6条线，2条是220V的交流电压线，也就是家用的电源，黑色，不分极性2条是上升和下降控制线，1条是公共线，1 条是停止线，手动按钮是四条线，一条电源，该线与遥控控制器一条停止一条上行一条下行。

扩展资料：
电动卷闸门有手动按钮开门和遥控开门，两者开门的控制触点为并联关系，当取下遥控控制器候用手动按钮开门时需要将遥控控制器插头其中两条线短接(控制器上有配一个单线插头插入遥控控制器插头即可)。

电动卷闸门有停止刹车功能正常时是由电磁离合执行刹车，工作方式为断电刹车，当停电时可用手动把离合器打开进行关门(电机末端有一手柄下拉即可打开)停电开门拉动电机配置的链条即可。

如果出现遥控开门不能自锁就是手动按钮常闭触点断开或是该触点连线断开引起，当出现遥控器启动后不能自锁原因是按钮的停止或叫常闭按钮断开引起。

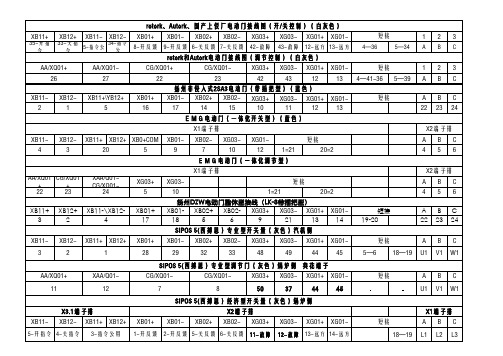

西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

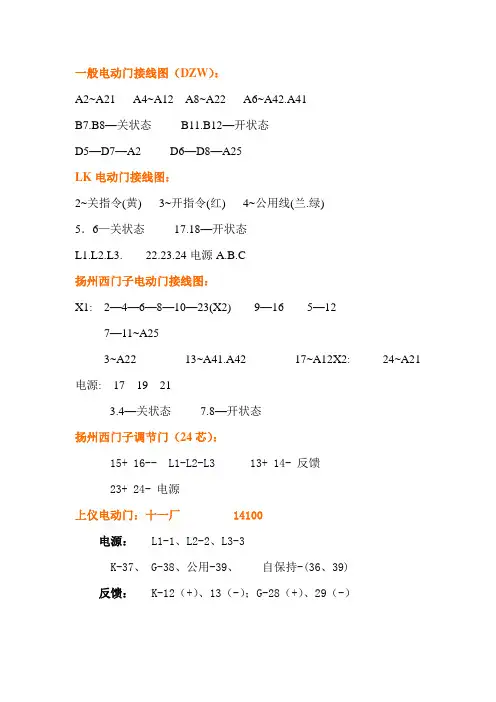

一般电动门接线图（DZW）：A2~A21 A4~A12 A8~A22 A6~A42.A41B7.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线图：2~关指令(黄) 3~开指令(红) 4~公用线(兰.绿)5．6—关状态17.18—开状态L1.L2.L3. 22.23.24电源A.B.C扬州西门子电动门接线图：X1: 2—4—6—8—10—23(X2) 9—16 5—127—11~A253~A22 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线、N–零线指令：AO–14（+）、15（-）反馈：AI–1（+）、2(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

EMG电动门接线图
EMG电动门接线图:
3-VC+
4-VO+
5-ZO-、ZC-、ZF-、ZN-
7-ZC+
9-ZO+
10-ZF+
12-ZN+
20-VO-、VC-
1-21 17-19-10
调试方法:
上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn 位置，长按7秒后指示灯闪烁即可放掉。

然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈;长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可;定开到位同理。

调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.
反相:当送电后打到实验位置时发现操作开时就地门实际在关，这时就要把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长
按30秒后 (灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.
注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的话只需再将旋钮置于12点钟的位置即可
重要参数:
S1.1为自保持旋钮
S3.8为相序切换旋钮。

EMG电动门接线图：
3-VC+
4-VO+
5-ZO-、ZC-、ZF-、ZN-
7-ZC+
9-ZO+
10-ZF+
12-ZN+
20-VO-、VC-
1-21 17-19-10
调试方法：
上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn位置，长按7秒后指示灯闪烁即可放掉。

然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈；长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可；定开到位同理。

调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.
反相：当送电后打到实验位置时发现操作开时就地门实际在关，这时就要把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长按30秒后(灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.
注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的话只需再将旋钮置于12点钟的位置即可
重要参数:
S1.1为自保持旋钮
S3.8为相序切换旋钮。

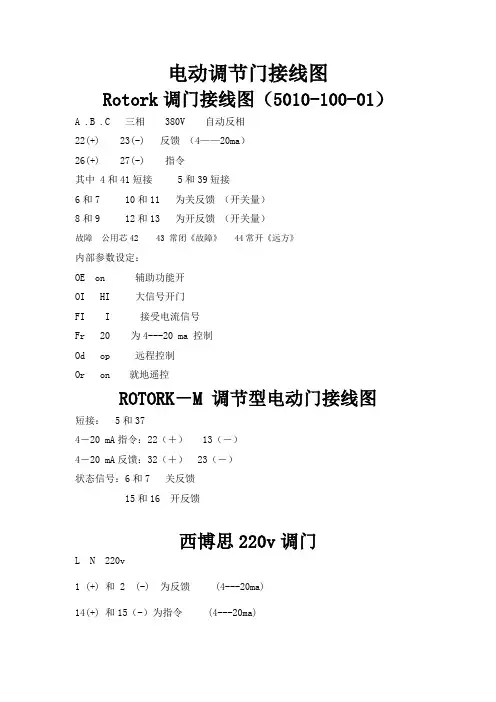

电动调节门接线图Rotork调门接线图（5010-100-01）A .B .C 三相 380V 自动反相22(+) 23(-) 反馈（4——20ma）26(+) 27(-) 指令其中 4和41短接 5和39短接6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）故障公用芯42 43 常闭《故障》 44常开《远方》内部参数设定：OE on 辅助功能开OI HI 大信号开门FI I 接受电流信号Fr 20 为4---20 ma 控制Od op 远程控制Or on 就地遥控ROTORK－M 调节型电动门接线图短接： 5和374－20 mA指令：22（＋） 13（－）4－20 mA反馈：32（＋） 23（－）状态信号：6和7 关反馈15和16 开反馈西博思220v调门L N 220v1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)西博思380 v调门A B C 380V (调节型)1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)注意：此门调试时，必须注意需设定开关零位。
