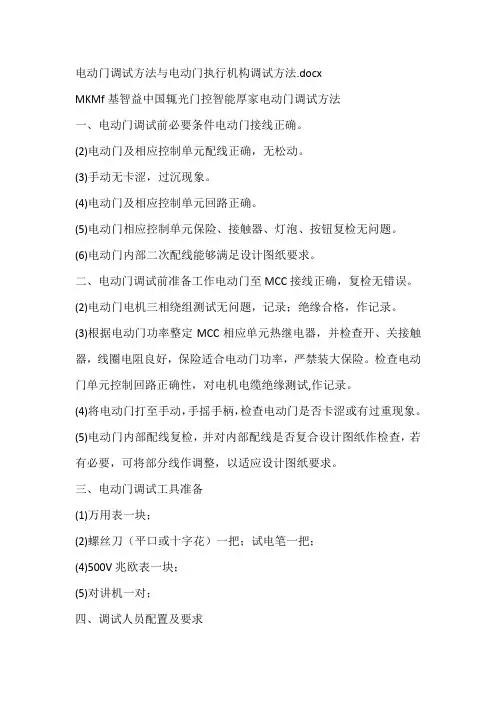

电动门调试方法与电动门执行机构调试方法.docxMKMf基智益中国辄光门控智能厚家电动门调试方法一、电动门调试前必要条件电动门接线正确。

(2)电动门及相应控制单元配线正确，无松动。

(3)手动无卡涩，过沉现象。

(4)电动门及相应控制单元回路正确。

(5)电动门相应控制单元保险、接触器、灯泡、按钮复检无问题。

(6)电动门内部二次配线能够满足设计图纸要求。

二、电动门调试前准备工作电动门至MCC接线正确，复检无错误。

(2)电动门电机三相绕组测试无问题，记录；绝缘合格，作记录。

(3)根据电动门功率整定MCC相应单元热继电器，并检查开、关接触器，线圈电阻良好，保险适合电动门功率，严禁装大保险。

检查电动门单元控制回路正确性，对电机电缆绝缘测试,作记录。

(4)将电动门打至手动，手摇手柄，检查电动门是否卡涩或有过重现象。

(5)电动门内部配线复检，并对内部配线是否复合设计图纸作检查，若有必要，可将部分线作调整，以适应设计图纸要求。

三、电动门调试工具准备(1)万用表一块；(2)螺丝刀（平口或十字花）一把；试电笔一把；(4)500V兆欧表一块；(5)对讲机一对；四、调试人员配置及要求(1)有电动门回路基础及实际操作经验者二名。

(2)相应技术人员一名。

(3)MCC处施工人员一名，电动门处施工人员一名。

五、电动门调试流程MKMF基智能向中国辄光门控智能专家(1)在MCC处相应的电动门单元抽屉上将开关打到控制回路处。

(2)送电后，检查调试控制回路。

首先检查电动门开关位置，然后看灯光回路是否正常。

一般情况电动门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。

若阀门为中小型阀门，则建议用手动将阀门开关行程调好。

若阀门为大型阀门，过沉,则建议用电动点动方法将开关行程调好。

调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下（有些阀门则是将螺钉顺时针旋到底部）将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。

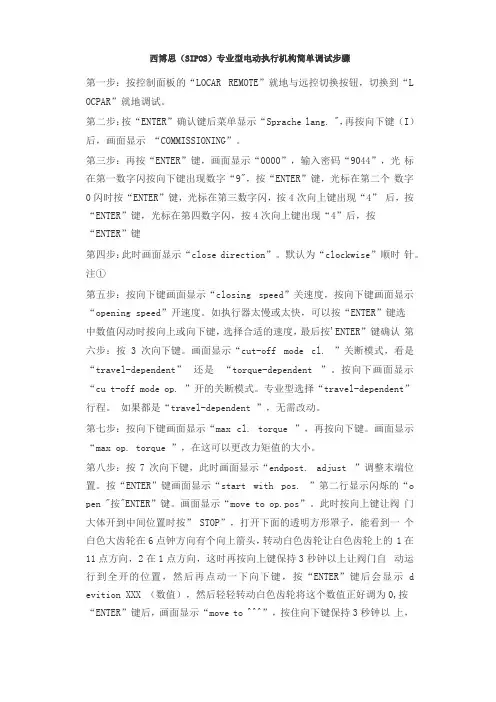

西博思（SIPOS）专业型电动执行机构简单调试步骤第一步：按控制面板的“LOCAR REMOTE”就地与远控切换按钮，切换到“L OCPAR”就地调试。

第二步：按“ENTER”确认键后菜单显示“Sprache lang. "，再按向下键（I）后，画面显示“COMMISSIONING”。

第三步：再按“ENTER”键，画面显示“0000”，输入密码“9044”，光标在第一数字闪按向下键出现数字“9"，按“ENTER”键，光标在第二个数字0闪时按“ENTER”键，光标在第三数字闪，按4次向上键出现“4” 后，按“ENTER”键，光标在第四数字闪，按4次向上键出现“4”后，按“ENTER”键第四步：此时画面显示“close direction”。

默认为“clockwise”顺时针。

注①第五步：按向下键画面显示“closing speed”关速度，按向下键画面显示“opening speed”开速度。

如执行器太慢或太快，可以按“ENTER”键选中数值闪动时按向上或向下键，选择合适的速度，最后按'ENTER”键确认第六步：按3次向下键。

画面显示“cut-off mode cl. ”关断模式，看是“travel-dependent” 还是“torque-dependent ”。

按向下画面显示“cu t-off mode op. ”开的关断模式。

专业型选择“travel-dependent”行程。

如果都是“travel-dependent ”，无需改动。

第七步：按向下键画面显示“max cl. torque ”，再按向下键。

画面显示“max op. torque ”，在这可以更改力矩值的大小。

第八步：按7次向下键，此时画面显示“endpost. adjust ”调整末端位置。

按“ENTER”键画面显示“start with pos. ”第二行显示闪烁的“o pen "按"ENTER”键。

电动门控制器的调试设置手册1. 概述电动门在现代建筑中的应用越来越广泛，它不仅提高了出入口的便利性，还增加了安全性。

电动门控制器作为电动门的核心部件，起着控制门体运行和保护系统的重要作用。

本手册旨在介绍电动门控制器的调试设置方法，以确保电动门正常运行并满足各项要求。

2. 前期准备在进行电动门控制器的调试设置之前，需要做以下准备工作：2.1 确认电源稳定电动门控制器需要稳定的电源供应，因此在调试设置之前，需要确保电源电压稳定，并使用合适的电源线进行连接。

2.2 安装确认确保电动门控制器和其他相关设备已正确安装和连接，并检查是否存在松动、断开或损坏的情况。

必要时进行维修或更换。

2.3 了解控制器功能在调试设置之前，了解电动门控制器的各项功能和参数设置非常重要。

查阅产品说明书，熟悉控制器的工作原理和各个功能的作用，为后续调试设置做好准备。

3. 调试设置步骤3.1 电动门开门速度的调试3.1.1 进入设置模式根据电动门控制器的不同型号和品牌，通过按下设定键或者特定的组合键进入设置模式。

在进入设置模式之前，请确保门体已完全关闭。

3.1.2 调整开门速度参数在设置模式下，通过调整开门速度参数的数值，来改变电动门的开门速度。

根据实际需求，逐步调整参数数值，直至达到所需的开门速度。

3.1.3 保存设置在完成开门速度的调试后，确保将设置保存。

方法通常是按下确认键或将设置参数写入存储器中。

3.1.4 进行试运行在保存设置后，进行电动门的试运行，观察门体的开门速度是否符合要求。

如有需要，可再次进入设置模式进行微调。

3.2 电动门关闭时间的调试3.2.1 进入设置模式类似地，通过按下设定键或特定组合键进入设置模式。

请确保门体处于完全关闭状态。

3.2.2 调整关闭时间参数在设置模式下，找到与关闭时间相关的参数，根据实际需要调整参数数值。

可以通过增加或减少参数数值来改变电动门的关闭时间。

3.2.3 保存设置确保将调试后的关闭时间参数保存，避免重新调试时需要重复操作。

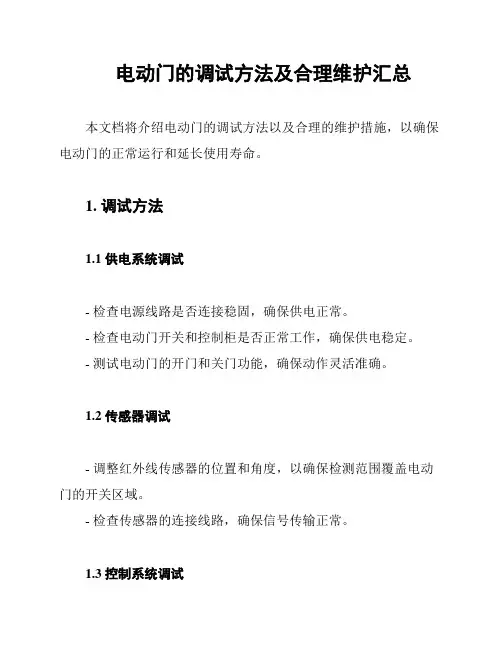

电动门的调试方法及合理维护汇总
本文档将介绍电动门的调试方法以及合理的维护措施，以确保电动门的正常运行和延长使用寿命。

1. 调试方法
1.1 供电系统调试
- 检查电源线路是否连接稳固，确保供电正常。

- 检查电动门开关和控制柜是否正常工作，确保供电稳定。

- 测试电动门的开门和关门功能，确保动作灵活准确。

1.2 传感器调试
- 调整红外线传感器的位置和角度，以确保检测范围覆盖电动门的开关区域。

- 检查传感器的连接线路，确保信号传输正常。

1.3 控制系统调试
- 设置合适的控制参数，以便电动门在开门和关门过程中的速度、力度等控制参数满足要求。

- 测试遥控器和控制面板的功能，确保控制系统正常工作。

2. 合理维护汇总
2.1 清洁
- 定期清洁电动门的表面，避免灰尘和污垢积累。

- 检查并清洁电动门轨道，确保畅通无阻。

- 注意清洁传感器的镜面，以免影响传感器的工作效果。

2.2 润滑
- 对电动门的运动部件进行润滑，减少摩擦和磨损。

- 定期检查电动门轨道和滚轮的润滑情况，补充润滑剂以保持顺畅运行。

2.3 检查
- 定期检查电动门的各个部件是否松动或磨损，及时修复或更换。

- 检查控制系统的电源线路和连接线路，确保无松动或损坏。

2.4 定期维护
- 委托专业技术人员定期对电动门进行维护和检修，以保障长期使用效果。

以上是电动门的调试方法及合理维护的汇总，希望能对您有所帮助。

如有任何疑问，请随时咨询。

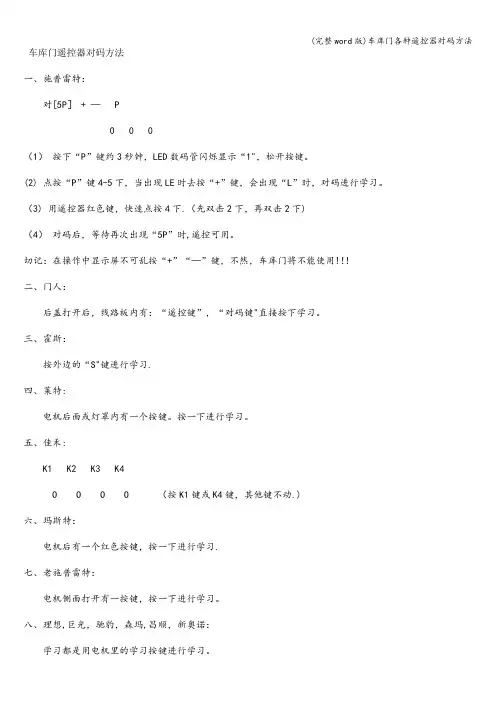

车库门遥控器对码方法一、施普雷特：对[5P］ + — P0 0 0（1）按下“P”键约3秒钟，LED数码管闪烁显示“1"，松开按键。

(2) 点按“P”键4-5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

（3) 用遥控器红色键，快速点按4下.（先双击2下，再双击2下)（4）对码后，等待再次出现“5P”时,遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用!！！二、门人：后盖打开后，线路板内有：“遥控键”，“对码键"直接按下学习。

三、霍斯：按外边的“S"键进行学习.四、莱特:电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾:K1 K2 K3 K4O O O O （按K1键或K4键，其他键不动.)六、玛斯特：电机后有一个红色按键，按一下进行学习.七、老施普雷特：电机侧面打开有一按键，按一下进行学习。

八、理想,巨光，驰豹，森玛,昌顺，新奥诺：学习都是用电机里的学习按键进行学习。

九、美国力马：早期电机后面有一个大的绿色按键，将其按下,进行学习。

（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习.(按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。

要删除在用的遥控器，即指示灯7闪亮后，按“-"3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P"键保存模式并退出.按P两下，遥控器4下,但是遥控器必须是同类。

十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右,7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功. 2、对码：7号灯闪亮时，按”+“号键一下，7号灯由闪亮变为常亮，再按遥控器操作键一下，7号灯由常亮变为闪亮，按P键保存，对码成功。

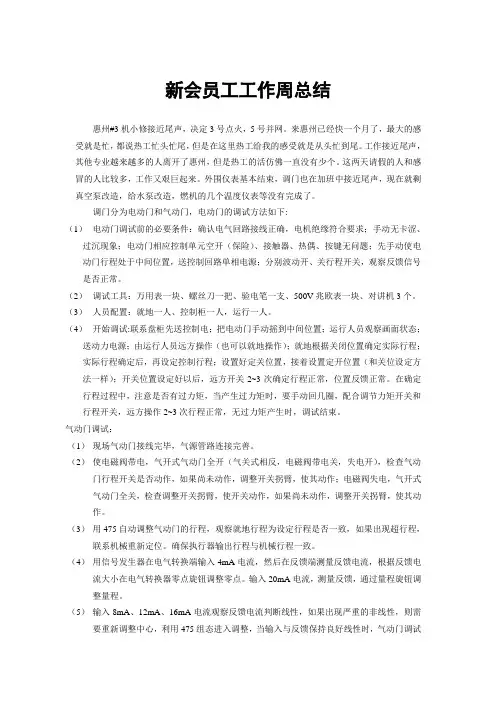

新会员工工作周总结惠州#3机小修接近尾声，决定3号点火，5号并网。

来惠州已经快一个月了，最大的感受就是忙，都说热工忙头忙尾，但是在这里热工给我的感受就是从头忙到尾。

工作接近尾声，其他专业越来越多的人离开了惠州，但是热工的活仿佛一直没有少个。

这两天请假的人和感冒的人比较多，工作又艰巨起来。

外围仪表基本结束，调门也在加班中接近尾声，现在就剩真空泵改造，给水泵改造，燃机的几个温度仪表等没有完成了。

调门分为电动门和气动门，电动门的调试方法如下:（1）电动门调试前的必要条件：确认电气回路接线正确，电机绝缘符合要求；手动无卡涩、过沉现象；电动门相应控制单元空开（保险）、接触器、热偶、按键无问题；先手动使电动门行程处于中间位置，送控制回路单相电源；分别波动开、关行程开关，观察反馈信号是否正常。

（2）调试工具：万用表一块、螺丝刀一把、验电笔一支、500V兆欧表一块、对讲机3个。

（3）人员配置：就地一人、控制柜一人，运行一人。

（4）开始调试:联系盘柜先送控制电；把电动门手动摇到中间位置；运行人员观察画面状态；送动力电源；由运行人员远方操作（也可以就地操作）；就地根据关闭位置确定实际行程；实际行程确定后，再设定控制行程；设置好定关位置，接着设置定开位置（和关位设定方法一样）；开关位置设定好以后，远方开关2~3次确定行程正常，位置反馈正常。

在确定行程过程中，注意是否有过力矩，当产生过力矩时，要手动回几圈，配合调节力矩开关和行程开关，远方操作2~3次行程正常，无过力矩产生时，调试结束。

气动门调试：（1）现场气动门接线完毕，气源管路连接完善。

（2）使电磁阀带电，气开式气动门全开（气关式相反，电磁阀带电关，失电开），检查气动门行程开关是否动作，如果尚未动作，调整开关拐臂，使其动作；电磁阀失电，气开式气动门全关，检查调整开关拐臂，使开关动作，如果尚未动作，调整开关拐臂，使其动作。

（3）用475自动调整气动门的行程，观察就地行程为设定行程是否一致，如果出现超行程，联系机械重新定位。

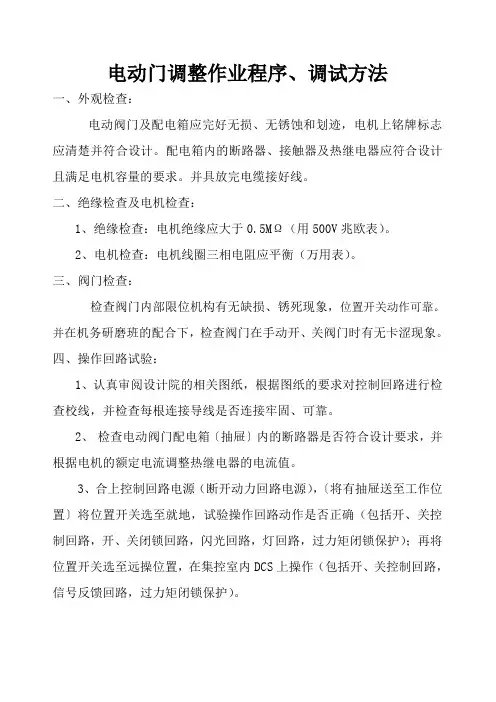

电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。

配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应平衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。

2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－1.5圈，此时调整关中断使其动作。

再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。

4、调整阀门位置指示合适的变速齿轮，使阀门的就地位置指示与阀门的实际位置吻合。

调试工序及标准一、电动门：1.电机和回路摇绝缘：1.1确认配电箱内电源开关在分位置，将电动头上的接线盒盖螺栓卸掉，打开接线盒盖，注意密封圈不得扯断；解下电动头内电源线，用500V兆欧表对电机线圈线进行绝缘测试，正常情况下绝缘电阻大于1MΩ；1.2确认配电箱内电源开关在分位置，用500V兆欧表对三相电源线进行绝缘测试，正常情况下绝缘电阻大于1MΩ；1.3确认配电箱内电源开关在分位置，用500V兆欧表对该电动门的开、关、停回路进行绝缘测试，正常情况下绝缘电阻大于1MΩ；1.4以上步骤测试完毕并经检查合格后，确认配电箱内电源开关在分位置，恢复所有拆下的接线，务必准确无误；盖上接线盒盖，上紧上全螺栓，密封圈不能遗漏。

2.手动定阀门行程及力矩：2.1手动设定阀门行程2.1.1检查阀门阀杆行程范围内有无障碍物，确保阀门行程过程中无卡涩；2.1.2用螺丝刀将“行程控制机构”的外壳固定螺栓卸掉，打开外壳，注意密封圈不得扯断；打开过程中要平移，不能上下晃动，以防伤害内部组件；（行程控制机构用于阀门终端位置控制和阀位的触点信号反馈，它主要由计数器、中间传动部件、指形触片座、转体式触点开关等组成）2.1.3让机务人员确认开关方向后（一般情况为顺关逆开），将该阀门的离合器手柄压下，手动将阀门摇到关位置，并经机务人员确认阀门在全关位置，关的过程中要注意记住关阀“调整轴”的旋转方向（注意：阀门不能关得太紧，避免电动打不开，正常情况下摇到全关位置后再回摇半圈或一圈）；2.1.4用螺丝刀将“调整螺杆”（调整螺杆用于控制行程控制机构内部齿轮的脱开和啮合）顺时针轻轻旋入，“调整螺杆”不再弹起为恰好；2.1.5用螺丝刀旋转关“调整轴”，直至“转体开关”动作带动其上凸轮刚好压合关行程开关；2.1.6用螺丝刀逆时针旋出“调整螺杆”；2.1.7将该阀门的离合器手柄压下，手动将阀门摇开一点，检查“转体开关”上的凸轮是否能脱开关行程开关，脱开时时滞不能太长；2.1.8将阀门向关方向手动摇至“转体开关”带动其上凸轮动作刚好压合关行程开关，检查阀门是否在首次所定全关位置，如果在则证明关方向行程定好；2.1.9关方向行程定好后，核对就地电动头指示窗上的指针是否指到全关位置，如果没有，松开指针固定螺栓，将其调至全关位置；2.1.10将该阀门的离合器手柄压下，手动将阀门摇到开位置，并经机务人员确认阀门在全开位置，开的过程中要注意记住开阀“调整轴”的旋转方向；2.1.11用螺丝刀将“调整螺杆”顺时针轻轻旋入，“调整螺杆”不再弹起为恰好；2.1.12用螺丝刀旋转开“调整轴”，直至“转体开关”带动其上凸轮动作刚好压合开行程开关；2.1.13用螺丝刀逆时针旋出“调整螺杆”；2.1.14将该阀门的离合器手柄压下，手动将阀门关闭一点，检查“转体开关”上的凸轮是否能脱开开行程开关，脱开时时滞不能太长；2.1.15将阀门向开方向手动摇至“转体开关”动作带动其上凸轮刚好压合开行程开关，检查阀门是否在首次所定全关位置，如果在则证明开方向行程定好；2.1.16全开、全关行程设定好后，手动将阀门摇到半开半关即中间位置；2.1.17以上每个步骤调整时必须切断电源，所有步骤完毕后，恢复行程控制机构的外壳，螺栓齐全、紧固，密封圈不能遗漏。

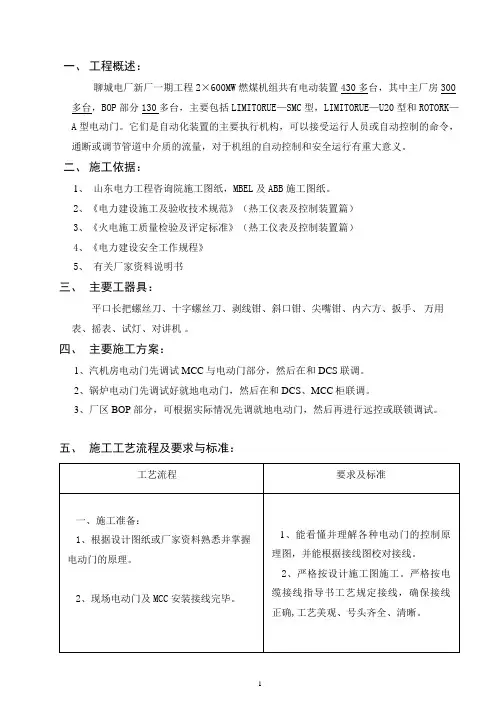

一、工程概述：聊城电厂新厂一期工程2×600MW燃煤机组共有电动装置430多台，其中主厂房300多台，BOP部分130多台，主要包括LIMITORUE—SMC型，LIMITORUE—U20型和ROTORK—A型电动门。

它们是自动化装置的主要执行机构，可以接受运行人员或自动控制的命令，通断或调节管道中介质的流量，对于机组的自动控制和安全运行有重大意义。

二、施工依据：1、山东电力工程咨询院施工图纸，MBEL及ABB施工图纸。

2、《电力建设施工及验收技术规范》（热工仪表及控制装置篇）3、《火电施工质量检验及评定标准》（热工仪表及控制装置篇）4、《电力建设安全工作规程》5、有关厂家资料说明书三、主要工器具：平口长把螺丝刀、十字螺丝刀、剥线钳、斜口钳、尖嘴钳、内六方、扳手、万用表、摇表、试灯、对讲机。

四、主要施工方案：1、汽机房电动门先调试MCC与电动门部分，然后在和DCS联调。

2、锅炉电动门先调试好就地电动门，然后在和DCS、MCC柜联调。

3、厂区BOP部分，可根据实际情况先调就地电动门，然后再进行远控或联锁调试。

五、施工工艺流程及要求与标准：六、施工注意事项：1、调试人员必须带好验电工具，并能正确使用，防止带电查线、接线，以防触电。

2、调试过程中，MCC侧和就地侧必须有人且能随时联系，指挥操作。

3、电动操作调试前，必须先手动把阀门打到阀门中间位，确认电机正反方向。

4、每次调整行程开关时，必须把“调整螺杆”推到位，使主动轮和计数器脱开，调整完毕后再复位。

5、调试记录必须及时、准确、齐全。

七、安全风险分析八、环保注意事项：1、施工现场要保持清洁，做到“三无五清”。

2、做好防二次污染工作。

九、措施性材料：。

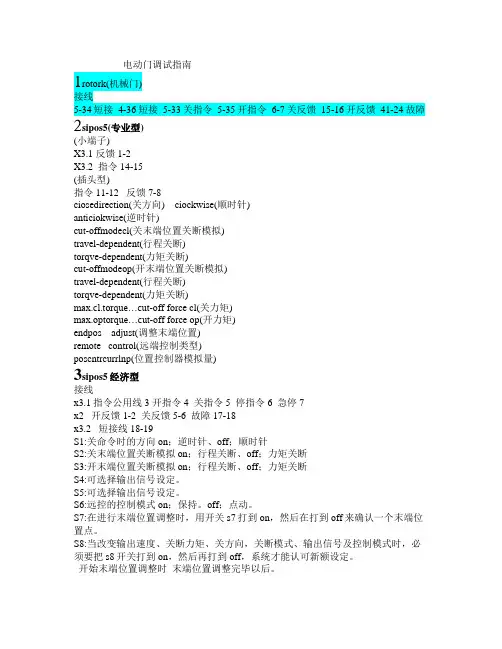

电动门调试指南1rotork(机械门)接线5-34短接 4-36短接 5-33关指令 5-35开指令 6-7关反馈 15-16开反馈 41-24故障2sipos5(专业型)(小端子)X3.1 反馈1-2X3.2 指令14-15(插头型)指令11-12 反馈7-8ciosedirection(关方向) ciockwise(顺时针)anticiokwise(逆时针)cut-offmodecl(关末端位置关断模拟)travel-dependent(行程关断)torqve-dependent(力矩关断)cut-offmodeop(开末端位置关断模拟)travel-dependent(行程关断)torqve-dependent(力矩关断)max.cl.torque…cut-off force cl(关力矩)max.optorque…cut-off force op(开力矩)endpos adjust(调整末端位置)remote control(远端控制类型)poscntrcurrlnp(位置控制器模拟量)3sipos5经济型接线x3.1指令公用线3 开指令4 关指令5 停指令6 急停7x2 开反馈1-2 关反馈5-6 故障17-18x3.2 短接线18-19S1:关命令时的方向on；逆时针、off；顺时针S2:关末端位置关断模拟on；行程关断、off；力矩关断S3:开末端位置关断模拟on；行程关断、off；力矩关断S4:可选择输出信号设定。

S5:可选择输出信号设定。

S6:远控的控制模式on；保持。

off；点动。

S7:在进行末端位置调整时，用开关s7打到on，然后在打到off来确认一个末端位置点。

S8:当改变输出速度、关断力矩、关方向，关断模式、输出信号及控制模式时，必须要把s8开关打到on，然后再打到off，系统才能认可新额设定。

开始末端位置调整时末端位置调整完毕以后。

接线x1端子1-21短接 20指令公用线 3关指令 4开指令 5反馈公用线 7关反馈 9开反馈 10故障x2端子电源4 5 6对应L1 L2 L3定位(关断门)进入调试状态前上面的开关必须打到停止位置上.按住中间按钮、将下面的开关打到调试位置、等30秒左右看到开关指示灯同时闪烁。

深圳汇川技术门机安装调试方案安装注意事项：1.安装门机电机时，一定要按照技术部资料，按步骤安装，先将键安装到带轮上，然后将带轮和键同时安装到电机轴上。

安装时电机一定不能敲击（敲击会将电机的编码器损坏），当发现电机与带轮不能很顺的安装时，请联系技术部门解决。

若因不能安装检测出是我们的电机轴过大或者键不标准，请联系汇川服务人员，我们会第一时间给你答复和解决方案。

2.门机极限位置一定要安装行程开关，用于确认开关门的距离。

接线电路图：调试前请检查好电气接线，行程开关和机械部分有无安装完整电动门调试步骤：（距离控制）一、1. 在面板模式（F002=0）和距离控制模式(F001=1)下，设置电机参数（根据电机设定）：F100=1 (选择同步电机) F101 (电机额定功率) F102 (电机额定电压)F103 (电机额定电流) F104 (电机额定频率) F105 (电机额定速度)2. 进行端子位置设置和方向判断：DI1：关门终限位(F901=13) DI4：开门终限位(F904=12) DI5：安全门开(F905=1)DI6：安全门关(F906=2)设置好端子和连接线后，拉动开关门：a：手动往开门的方向拉动时，若D2 灯为亮，则AB相信号正常。

b: 手动往关门方向拉动时，若D2灯常灭，则AB相信号正常。

c: 手动拉门过程中，若收到一个Z信号，则D3灯会闪烁一下，若D3灯一直常灭，则Z信号异常。

d: 在运行中，D1灯亮，则表示外部关门命令有效；D2灯亮，则表示门机处于关门状态运行。

e: 在运行中，D3灯亮，则表示外部开门命令有效；D4灯亮，则表示门机处于开门状态运行。

二、电机调谐：1，在面板模式下，同步轮不能戴皮带在空载状态下，设定参数F116=3（或者带载学习，设定参数F116=4），进行自学习，按下OPEN，此时面板上显示“TURN”，电机的同步轮先缓慢地向开门方向运行一段时间，然后在反方向即关门方向运行一段时间，直到没有显示“TURN”，此时自学习完成。

常用电动门调试汇总电动门是一种方便人们进出的设备，应用广泛。

在安装和使用过程中，可能会遇到一些问题，需要进行调试。

下面是一些常见的电动门调试汇总，供参考：1.门体运行不正常：-首先，检查电源供应是否正常，并确保电源电压符合要求。

-检查控制板是否连接稳定，排查控制板是否出现故障。

-检查门体的传感器是否正常工作，避免传感器误判导致门体无法正常打开或关闭。

-若门体不动或动作缓慢，可能是电动门的电机出现问题，需要维修或更换。

2.门体打开或关闭过程中出现错误信号：-首先，检查控制板上的报警灯和显示屏，查看是否有异常报警信息。

根据报警信息，进行相应的故障排除。

-检查传感器是否放置正确，是否与控制板连接稳定。

-如果传感器出现损坏或不工作，需要更换传感器。

3.门体运行过程中出现异常噪音：-首先，检查门体是否有松动的零件，如松开的螺丝等。

紧固这些零件，消除噪音。

-如果噪音是由于摩擦引起的，可以在门轨、滚轮、轴等部位涂抹适量的润滑油，减少摩擦噪音。

4.遥控器无法正常操作：-首先，检查遥控器电池是否正常，如果电池电量不足，需要更换新电池。

-检查遥控器的信号是否被干扰，可以尝试在其他位置操作遥控器，或者更换其他频率的遥控器。

-检查遥控器与控制板之间的通信是否正常，需要确认遥控器与控制板的绑定是否正确。

5.电动门运行过程中遇到障碍物停止不动：-首先，检查传感器是否正常工作，是否能够及时检测到门体周围的障碍物。

-检查电动门的安全装置是否有效。

如果安全装置失效，需要及时修复或更换，确保用户的安全。

-检查电动门的设置参数是否正确，如障碍物检测灵敏度、反弹力度等参数是否调整合理。

6.电动门遇到供电故障时无法手动操作：-首先，将电动门的电源断开，使用备用电源或手动操作开关进行操作。

-如果发现电动门手动操作困难，可能是门体轨道上积尘或过多润滑油导致的，可以清洁轨道或调整润滑油的使用量。

一、工程概况夏港电厂续建工程2×330MW火电机组由山东电力咨询院负责设计。

主厂房及各辅助房的电动阀门约400台。

二、施工依据1、山东电力咨询院的设计图纸及厂家图纸2、《火电施工质量检验及评定标准》(热工仪表及控制装置篇)3、《电力建设施工及验收技术规范》(热工仪表及控制装置篇)4、《电力建设安全工作规程》（火力发电厂部分）三、主要量具、工机具试电笔10把,万用表8块,摇表一块,对讲机10个,螺丝刀10把,活口扳手8把,斜口钳10把,剥线钳8把,工具包一个。

四、主要施工方案1、在确保接线正确、电机三相绕组阻值平衡且绝缘良好的前提下,将电机的三相380V电源送电。

2、进行电动执行器参数的设置具和阀门调整。

五、施工流程要求与标准六、施工注意事项1、严格按技术交底进行施工。

2、调试人员的通讯应良好，集控室人员操作停送电时必须明确听到就地人员的指令后方可停送电或进行操作，严禁集控室人员随意停送电和操作。

七、安全施工措施1、进入施工现场必须正确佩带安全帽，严禁酒后进入施工现场。

2、高空作业使用的脚手架必须经检查合格后挂牌使用。

3、脚手架使用前应检查脚手架是否被破坏，高空作业必须正确使用安全带，将安全带挂在上方牢固处，严禁高空落物。

4、调试人员应穿绝缘鞋，佩带万用表或试电笔。

就地调试要有监护人员。

5、在拆接线过程中必须用试电笔确认无电后方可进行该工作。

6、调试应在有关的热力设备、管道充压前进行，否则应与有关部门联系并采取措施，防止误排汽、排水伤人。

7、执行器的机械部分、限位装置和闭锁装置等，未经就地手动操作调整并证明工作可靠的，不得进行远方操作调整。

进行就地操作调整时，应有防止他人远方操作的措施。

8、选线操作系统或并列的两套及以上的操作系统，必须在验证操作选线开关、操作设备与被控设备对应并与标志框标明的内容相符后方可操作。

9、远方操作调整试验时，操作人与就地监视人应在每次操作中相互联系，及时处理异常情况。

西博思（SIPOS）专业型电动执行机构简单调试步骤第一步：按控制面板的“LOCAR REMOTE”就地与远控切换按钮，切换到“L OCPAR”就地调试。

第二步：按“ENTER”确认键后菜单显示“Sprache lang.”，再按向下键（↓）后，画面显示“COMMISSIONING”。

第三步：再按“ENTER”键，画面显示“0000”，输入密码“9044”，光标在第一数字闪按向下键出现数字“9”，按“ENTER”键，光标在第二个数字0闪时按“ENTER”键，光标在第三数字闪，按4次向上键出现“4”后，按“ENTER”键，光标在第四数字闪，按4次向上键出现“4”后，按“ENTER”键第四步：此时画面显示“close direction”。

默认为“clockwise”顺时针。

注①第五步：按向下键画面显示“closing speed”关速度，按向下键画面显示“opening speed”开速度。

如执行器太慢或太快，可以按“ENTER”键选中数值闪动时按向上或向下键，选择合适的速度，最后按“ENTER”键确认第六步：按3次向下键。

画面显示“cut-off mode cl.”关断模式，看是“travel-dependent”还是“torque-dependent”。

按向下画面显示“cu t-off mode op.”开的关断模式。

专业型选择“travel-dependent”行程。

如果都是“travel-dependent”，无需改动。

第七步：按向下键画面显示“max cl. torque ”，再按向下键。

画面显示“max op. torque ”，在这可以更改力矩值的大小。

第八步：按7次向下键，此时画面显示“endpost. adjust ”调整末端位置。

按“ENTER”键画面显示“start with pos.”第二行显示闪烁的“o pen ”按“ENTER”键。

画面显示“move to op.pos”。
