电动门接线图

电气原理图、接线图
接线图：
( E)接地(17
)
远程控制输入之公共端-ve 20-60V AC/DC
( 1)
三相电源A(380V)、单相电源L
（220V）
(18
)
远程控制输入之公共端-ve 60-220V AC
( 2)
三相电源B(380V)、单相电源N
（220V）
(19
)
远程控制输入之关阀
( 3)三相电源C(380V)(20
)
远程控制输入之停止/保持
(21
)
远程控制输入之开阀
( 4)
执行器内部供电输出，额定24V DC
(+)
(22
)
远程控制输入之紧急保护
(
5)
执行器内部供电输出，同(4)配对
(27
)
手动/自动输入之-ve 60-220V AC
( 6)指示触点S1-1(28
)
手动/自动输入之-ve 20-60V AC/DC
( 7)指示触点S1-2(29
)
手动/自动输入之控制端(+)
( 8)指示触点S2-1(30
)
阀门力矩变送器CTT之(-)
( 9)指示触点S2-2(31
)
阀门力矩变送器CTT之电压方式(+)
( 10)指示触点S3-1(32
)
阀门力矩变送器CTT之电流方式(+)
( 11)指示触点S3-2(33
)
阀位变送器CPT之（-）
(指示触点S4-1(34阀位变送器CPT之电压方式(+)
注：根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。

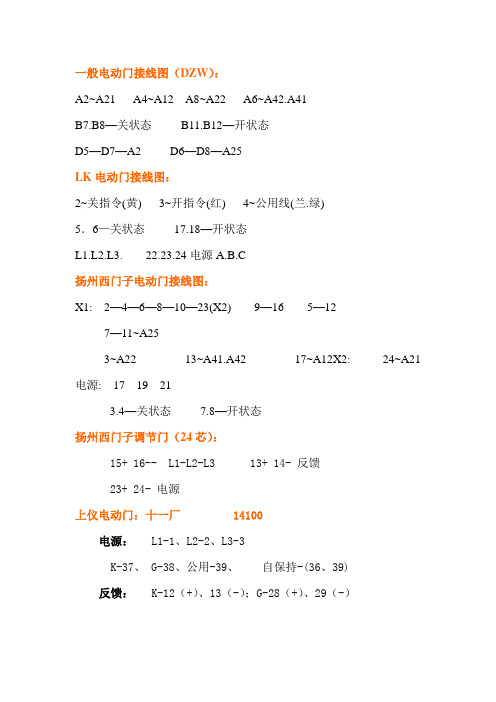

一般电动门接线图（DZW）：A2~A21 A4~A12 A8~A22 A6~A42.A41B7.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线图：2~关指令(黄) 3~开指令(红) 4~公用线(兰.绿)5．6—关状态17.18—开状态L1.L2.L3. 22.23.24电源A.B.C扬州西门子电动门接线图：X1: 2—4—6—8—10—23(X2) 9—16 5—127—11~A253~A22 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线、N–零线指令：AO–14（+）、15（-）反馈：AI–1（+）、2(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。

电动调节门接线图Rotork调门接线图（5010-100-01）A .B .C 三相 380V 自动反相22(+) 23(-) 反馈（4——20ma）26(+) 27(-) 指令其中 4和41短接 5和39短接6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）故障公用芯42 43 常闭《故障》 44常开《远方》内部参数设定：OE on 辅助功能开OI HI 大信号开门FI I 接受电流信号Fr 20 为4---20 ma 控制Od op 远程控制Or on 就地遥控ROTORK－M 调节型电动门接线图短接： 5和374－20 mA指令：22（＋） 13（－）4－20 mA反馈：32（＋） 23（－）状态信号：6和7 关反馈15和16 开反馈西博思220v调门L N 220v1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)西博思380 v调门A B C 380V (调节型)1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)注意：此门调试时，必须注意需设定开关零位。

此门可自动反相。

西博思调门《专业型》1至20的端子1.2接开反馈；5，6接关反馈；9,10接远方；19,20接故障；1至13的端子1,2接模拟量反馈；14至26的端子14.15接指令；远方要把菜单的输出3改为准备好加远方，并改为常开点NO德瑞默接线图23（+）、24（-）反馈（4~20mA）22（+）、24（-）指令（4~20mA）10、5故障1——21 环线2——20 环线auma接线图2、3 指令（4~20mA）23、24 反馈（4~20mA）AUTORK模拟量接线图4、36 环线5、39 环线22（+）、23（-）反馈（4~20mA）26（+）、27（-）指令（4~20mA）RAGA调节型电动门接线图电源：1―U 2―V 3―W E ――接地短接：5和39 ，4和36，4和414－20 mA 指令信号：26（＋） 27（－）4－20 mA 反馈信号：22（＋） 23（－）状态信号：6和7 关反馈8和9 开反馈19和20 、 21远方AUMA电动调节门接线图电源：U1――A V1――B W1――C4－20 mA指令：2（＋） 3（－）4－20 mA反馈：24（＋） 23（－）状态信号：35和36 关反馈39和40 开反馈6和10 远程允许14和15 故障瑞基调节门指令 26 + 27 - 反馈 22 + 23 - 开关量反馈关 6 7 开 8 95与39 4与36 4与41 短接天津瑞基调节电动门指令：35和34关36和34开39和34停73和72阀位反馈70和71模拟量指令11和12开反馈9和10关反馈西门子电动调节门L N 220V电源指令；14+ 15- 反馈：1+ 2-ABB调门指令：34（+） 33（—）反馈：35（—）36（+）短接：21~15 22~16 （用于提供远控电源）21+ 22—（内部提供的24V电源）ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—PS 接线反馈：7+ 8—指令：3+ 4—重庆川仪调门短接：21~15 22~16指令：34+ 33—位反：36+ 35—。

电气原理图、接线图
接线图：
(E)接地(17)远程控制输入之公共端-ve 20-60V AC/DC
(1)三相电源A(380V)、单相电源L（220V）(18)远程控制输入之公共端-ve 60-220V AC
(2)三相电源B(380V)、单相电源N（220V）(19)远程控制输入之关阀
(3)三相电源C(380V)(20)远程控制输入之停止/保持
(21)远程控制输入之开阀
(4)执行器内部供电输出，额定24V DC (+)(22)远程控制输入之紧急保护
(5)执行器内部供电输出，同(4)配对
(27)手动/自动输入之-ve 60-220V AC
(6)指示触点S1-1(28)手动/自动输入之-ve 20-60V AC/DC
(7)指示触点S1-2(29)手动/自动输入之控制端(+)
(8)指示触点S2-1(30)阀门力矩变送器CTT之(-)
(9)指示触点S2-2(31)阀门力矩变送器CTT之电压方式(+)
(10)指示触点S3-1(32)阀门力矩变送器CTT之电流方式(+)
(11)指示触点S3-2(33)阀位变送器CPT之（-）
(12)指示触点S4-1(34)阀位变送器CPT之电压方式(+)
(13)指示触点S4-2(35)阀位变送器CPT之电流方式(+)
(36)24VDC输入之(-)
注：根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。

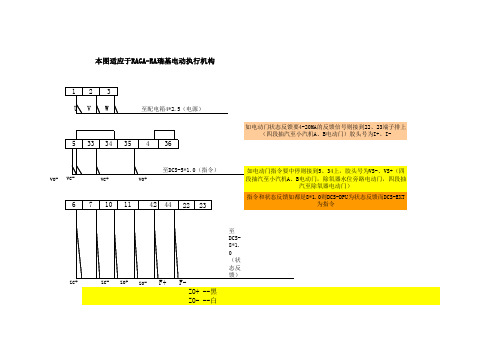

西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。

电气原理图、接线图接线图：(E) 接地(17) 远程控制输入之公共端-ve 20-60V AC/DC(1) 三相电源A(380V)、单相电源L（220V）(18) 远程控制输入之公共端-ve 60-220V AC(2) 三相电源B(380V)、单相电源N（220V）(19) 远程控制输入之关阀(3) 三相电源C(380V) (20) 远程控制输入之停止/保持(21) 远程控制输入之开阀(4) 执行器内部供电输出，额定24V DC (+) (22) 远程控制输入之紧急保护(5) 执行器内部供电输出，同(4)配对(27) 手动/自动输入之-ve 60-220V AC(6) 指示触点S1-1 (28) 手动/自动输入之-ve 20-60V AC/DC(7) 指示触点S1-2 (29) 手动/自动输入之控制端(+)(8) 指示触点S2-1 (30) 阀门力矩变送器CTT之(-)(9) 指示触点S2-2 (31) 阀门力矩变送器CTT之电压方式(+)(10) 指示触点S3-1 (32) 阀门力矩变送器CTT之电流方式(+)(11) 指示触点S3-2 (33) 阀位变送器CPT之（-）(12) 指示触点S4-1 (34) 阀位变送器CPT之电压方式(+)(13) 指示触点S4-2 (35) 阀位变送器CPT之电流方式(+)(36) 24VDC输入之(-)(14) 远程监视触点S0-1 (常闭端) (37) 24VDC输入之(+)(15) 远程监视触点S0-2 (公共端) (38) 模拟控制之模拟量信号(0~10V，0~5V)输入（-）(16) 远程监视触点S0-3 (39) 模拟控制之模拟量信号(0~10V)输入(+)(40) 模拟控制之模拟量信号(0~5V)输入(+)(23) 远程控制输入之关阀连锁(41) 模拟控制之模拟量信号(0~20mA，4~20mA)输入（-）(24) 远程控制输入之开阀连锁(42) 模拟控制之模拟量信号(0~20mA，4~20mA)输入（+）(43) 电缆屏蔽地(25) 远程控制输入之公共端-ve 20-60VAC/DC(26) 远程控制输入之公共端-ve 60-220V AC注：根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。
