南昌工程学院毕业设计(论文)机械与电气工程学院系（院）机械设计制造及其自动化专业毕业设计（论文）题目数控回转工作台设计学生姓名 xxxxxxxxxxxxxx班级 09机制（2）班学号 xxxxxxxxxxxx指导教师曾绍平完成日期2013年5月2日数控回转工作台设计NC rotary table design总计毕业设计（论文） 34 页表格 5 个插图 16 幅南昌工程学院本科毕业设计（论文）摘要数控机床在机械行业中扮演的角色越来越重要。

特别是数控机床朝着大功率、高速度、高精度、高稳定性的方向发展，其可靠性已成为衡量其性能的重要指标。

而数控回转工作台作为数控机床中不可或缺的部件，其精度已直接影响到机床的整体性能。

为了提高效率，扩大机床制造范围，数控机床除了做三轴直线进给运动之外，通常还需要用数控回转工作台来做加工的圆周运动。

由此来满足自动改变工件相对主轴的位置，让机床更好的对工件各个面的加工。

配合数控系统的控制，数控回转工作台可以有效提高生产率，消除人为误差，提高加工精度。

数控回转工作台主要是应用于数控铣床与数控镗床或加工中心，它主要是用于对板类、箱体等类似工件的不间断回转加工和多面加工。

本次主要设计方向是数控铣床中的数控回转工作台，我们对主要的零件进行了结构功能设计。

装配图、零件图用CAD软件绘制。

关键词：数控铣床数控回转工作台蜗杆传动AbstractAbstractThe NC machine is playing an increasingly important role in mechanism manufacture. The reliability is the main signal to measure its performance with the tendency of high power, high speed, high fidelity and high stability. However, the NC rotating table, as an inevitable part of NC machine, has affected its overall performance directly because of its high fidelity. In order to improve the optional efficiency and expand the technology scope of NC machine, the feed movement must follow X, Y, and Z coordinate axes as well as being accomplished by NC rotating table to finish its circular feed movement, to reach a purpose that enable the indexing automatically to change the position of machining work pieces with related spindle, and finally make the surface machining conveniently. Besides, improving productivity and machining fidelity, eliminating artificial errors, can also be realized when the NC rotating table is in conjunction with the control of NC system. It is, available to rotating and multi-faced machining, floor parts and boxes parts, mainly applied in NC milling machines and boring machines. The topic in my essay is primarily designed for NC rotating table of milling machines with key parts designing and checking, using the auto CAD software to render assembly drawing and parts drawing.Key Words: NC milling machines; NC rotating table; Worm transmission南昌工程学院本科毕业设计（论文）目录摘要 (I)Abstract (II)第一章绪论 (1)1.1概述 (1)1.2数控回转工作台的发展及展望 (1)1.3数控回转工作台的原理 (2)1.4 设计要求及主要参数 (3)1.4.1设计准则 (3)1.4.2本次设计中的一些主要参数 (4)第二章数控回转工作台的结构设计 (5)2.1设计工作台的基本要求 (5)2.2数控回转工作台传动方案的选择 (5)2.3电机的选择 (6)2.3.1选择步进电机的注意事项 (6)2.3.2电机的参数计算 (7)2.4齿轮的设计 (9)2.4.1齿轮材料确定 (9)2.4.2齿轮强度计算 (10)2.4.3尺寸计算 (13)2.4.4齿轮结构设计 (14)2.5蜗轮蜗杆设计 (15)2.6联轴器的选择 (18)2.7 输入轴的设计 (19)2.7.1 轴上参数计算 (19)2.7.2 输入轴结构设计 (23)2.8 蜗杆轴的设计 (23)2.8.1 轴参数设计 (23)目录2.8.1 轴强度的校核 (26)2.8.2涡轮轴结构设计 (26)2.9轴承的选择 (27)2.10箱体结构设计 (27)2.10.1箱体结构 (27)2.10.2箱体参数设计 (29)总结 (31)参考文献 (32)附录 (33)致谢 (34)南昌工程学院本科毕设计（论文）第一章绪论1.1概述数控铣床作为效率比较高的机械制造设备，现在应用的已经非常普遍了。

数控机床的圆周进给由回转工作台完成，称为数控机床的第四轴：回转工作台可以与X、Y、Z三个坐标轴联动，从而加工出各种球、圆弧曲线等。

回转工作台可以实现精确的自动分度，扩大了数控机床加工范围。

8.5.1 数控回转工作台数控回转工作台主要用于数控镗床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式。

它可以与其他伺服进给轴联动。

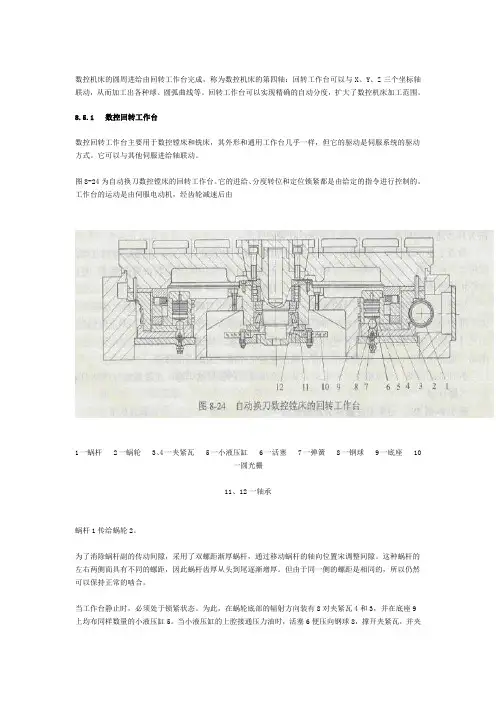

图8-24为自动换刀数控镗床的回转工作台。

它的进给、分度转位和定位锁紧都是由给定的指令进行控制的。

工作台的运动是由伺服电动机，经齿轮减速后由1一蜗杆 2一蜗轮 3、4一夹紧瓦 5一小液压缸 6一活塞 7一弹簧 8一钢球 9一底座 10一圆光栅11、12一轴承蜗杆1传给蜗轮2。

为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆的轴向位置宋调整间隙。

这种蜗杆的左右两侧面具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。

但由于同一侧的螺距是相同的，所以仍然可以保持正常的啮合。

当工作台静止时，必须处于锁紧状态。

为此，在蜗轮底部的辐射方向装有8对夹紧瓦4和3，并在底座9上均布同样数量的小液压缸5。

当小液压缸的上腔接通压力油时，活塞6便压向钢球8，撑开夹紧瓦，并夹紧蜗轮2。

在工作台需要回转时，先使小液压缸的上腔接通回油路，在弹簧7的作用下，钢球8抬起，夹紧瓦将蜗轮松开。

回转工作台的导轨面由大型滚动轴承支承，并由圆锥滚柱轴承12及双列向心圆柱滚子轴承11保持准确的回转中心。

数控回转工作台的定位精度主要取决于蜗杆副的传动精度，因而必须采用高精度蜗杆副。

在半闭环控制系统中，可以在实际测量工作台静态定位误差之后，确定需要补偿角度的位置和补偿的值，记忆在补偿回路中，由数控装置进行误差补偿。

在全闭环控制系统中，由高精度的圆光栅10发出工作台精确到位信号，反馈给数控装置进行控制。

回转工作台设有零点，当它作回零运动时，先用挡铁压下限位开关，使工作台降速，然后由圆光栅或编码器发出零位信号，使工作台准确地停在零位。

闭环数控回转台的结构和开环数控回转台大致相同，其区别在于闭环数控回转台有转动角度的测址元件(圆光栅或圆感应同步器)。

测址结果经反馈与指令值进行比较，按闭环原理进行工作，使转台分度精度更高。

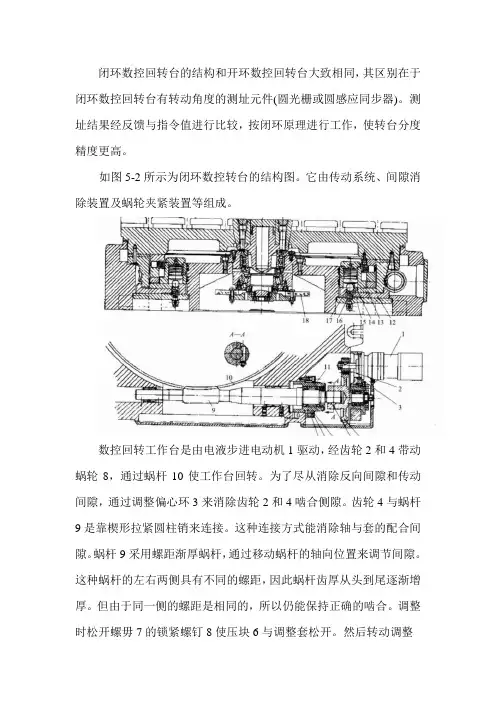

如图5-2所示为闭环数控转台的结构图。

它由传动系统、间隙消除装置及蜗轮夹紧装置等组成。

数控回转工作台是由电液步进电动机1驱动，经齿轮2和4带动蜗轮8，通过蜗杆10使工作台回转。

为了尽从消除反向间隙和传动间隙，通过调整偏心环3来消除齿轮2和4啮合侧隙。

齿轮4与蜗杆9是靠楔形拉紧圆柱销来连接。

这种连接方式能消除轴与套的配合间隙。

蜗杆9采用螺距渐厚蜗杆，通过移动蜗杆的轴向位置来调节间隙。

这种蜗杆的左右两侧具有不同的螺距，因此蜗杆齿厚从头到尾逐渐增厚。

但由于同一侧的螺距是相同的，所以仍能保持正确的啮合。

调整时松开螺毋7的锁紧螺钉8使压块6与调整套松开。

然后转动调整套11带动蜗杆9作轴向移动。

调整后锁紧调整套11和楔形圆柱销5。

蜗杆的左右两端都有双列滚针轴承支承，左端为自由端，可以伸缩，以消除温度变化的影响。

右端装有两个推球轴承，能轴向定位。

当工作台静止时，必须处于锁紧状态。

为此，在蜗轮底部装有八对夹紧块12及13，并底座上均匀分布着八个小液压缸14，夹紧液压缸14的上腔通人压力油，使活塞向下运动，通过钢球17撑开夹紧块12及13，将蜗轮夹紧。

当工作台需要回转时，数控系统发出指令，夹紧液压缸14上腔的油流回油箱.钢球17在弹簧16的作用下向上抬起，夹紧块12和13松开蜗轮，这时蜗轮和回转工作台可按照控制系统的指令作回转运动。

数控回转工作台的脉冲当量是指数控回转工作台每个脉冲所回转的角度(度/脉冲)，现在尚未标准化。

现有的数控回转工作台的脉冲当量有小到0.0010/脉冲，也有大到20/脉冲。

设计时应根据加工精度的要求和数控回转工作台直径大小来决定。

一般来讲，加工精度越高，脉冲当址应选得越小;数控回转工作台直径越大，脉冲当量应选得越小。
