数控高转速新型回转工作台的设计与应用

数控回转工作台的原理和设计崔旭芳１周英２（１燕山大学继续教育学院，河北秦皇岛０６６００４；２海湾安全技术股份有限公司，河北秦皇岛０６６００４）摘要：数控回转工作台是五轴联动的基础，它能够实现回转轴与摆动轴的两坐标定位。

在三轴联动的数控铣床上增加数控回转工作台，并通过数控改造使之成为五轴数控铣床，是扩展机床使用功能的简捷方式。

详细分析和说明了双回转工作台的分类、结构、工作原理和设计过程。

设计中采用了先进的电主轴作为主轴系统的核心部件，使机械结构更加简单、控制部分相应简化，并可以方便地与ＣＡＤ／ＣＡＭ结合，为数控机床的改造提供依据。

关键词：数控回转工作台；结构；原理；设计中图分类号：ＴＵ５２２．０５文献标识码：Ａ文章编号：１００１－６９４５（２００８）０６－００２３－０５１引言近年来，随着我国国民经济的迅速发展和国防建设的需要，对高档数控机床提出了急迫的大量需求。

机床制造业是一国工业之基石，它为新技术、新产品的开发和现代工业生产提供重要的手段，是不可或缺的战略性产业。

即使是发达工业化国家，也无不高度重视。

机床是一个国家制造业水平的象征，代表机床制造业最高境界的则是五轴联动数控机床系统。

从某种意义上说，五轴联动数控机床系统反映了一个国家的工业发展水平状况。

２五轴联动机床简介及加工特点数控机床加工某些零件时，除需要有沿Ｘ、Ｙ、Ｚ三个坐标轴的直线进给运动之外，还需要有绕Ｘ、Ｙ、Ｚ三个坐标轴的圆周进给运动，分别称为Ａ、Ｂ、Ｃ轴。

五轴联动机床也称五坐标机床，它是在三个平动轴（沿Ｘ、Ｙ、Ｚ轴的直线运动）的基础上增加了两个转动轴（能实现绕Ｘ轴、Ｚ轴旋转运动，即Ａ轴和Ｃ轴），不仅可使刀具相对于工件的位置任意可控，而且刀具轴线相对于工件的方向也在一定范围内任意可控，由此使五坐标加工工具有以下特点：ａ．可避免刀具干涉，加工普通三坐标机床难以加工的复杂零件，加工适应性广，如图１（ａ）所示。

图１五坐标加工的特点ｂ．对于直纹面类零件，可采用侧铣方式一刀成型，加工质量好、效率高，如图１（ｂ）所示。

数控回转工作台主要用于数控幢床和铣床，其外形和通用工作台几乎一样，但它的驱动是伺服系统的驱动方式.它可以与其他伺服进给轴联动。

数控回转工作台的回转运动是靠伺服电动机驱动该回转工作台台面下的蜗轮蜗杆机构来实现的，再由蜗轮带动其转动。

数控回转工作台的台面与蜗轮的连接方式如图9-33所示。

图9-33数控回转工作台的台面与蜗轮的连接方式2.数控回转工作台的工作原理如图9-34所示为JCS-013型自动换刀数控卧式it铣床的数控回转工作台.该数控回转工作台由传动系统、间隙消除装置及蜗轮夹紧装置等组成。

数控回转工作台的运动由伺服电动机1驱动，经齿轮2,4带动蜗杆9，通过蜗轮10使工作台回转。

为了尽量消除传动间隙和反向间隙，齿轮2,4相啮合的侧隙是靠调整偏心环来消除的。

齿轮4与蜗杆9是靠楔形拉紧圆柱销5(A-A剖面)来连接的，这种连接方式能消除轴与套之间的配合间隙。

为了消除蜗杆副的传动间隙，采用了双螺距渐厚蜗杆，通过移动蜗杆9的轴向位置来调整间隙。

这样蜗杆的左右两侧面具有不同的螺距，使得蜗杆齿厚从一端向另一端逐渐增厚。

但由于同一侧的螺距是相同的，所以仍然保持着正常的啮合。

调整时先松开螺母7上的锁紧螺钉8，使压块s与调整套11松开，同时将楔形拉紧圆柱销5松开，然后转动调整套11,带动蜗杆9轴向移动。

根据设计要求，蜗杆有10 mm的轴向移动调整量，这时蜗杆副的侧隙可调整0. 2 mm。

调整后锁紧调整套11和楔形拉紧圆柱销5,蜗杆的左右两端都由双列滚针轴承支承。

其左端为自由端，可以伸长，以消除温度变化的影响;右端装有双列推力轴承.能轴向定位。

当数控回转工作台静止时必须处于锁紧状态，其台面用沿其圆周方向分布的8个夹紧液压缸进行夹紧。

当数控回转工作台不回转时，夹紧液压缸14的上腔进压力油，使活塞15向下运动，通过钢球17、夹紧瓦12,13将蜗轮10夹紧;当数控回转工作台需要回转时，数控系统发出指令，使夹紧液压缸14上腔的油流回油箱，在弹簧16的作用下，钢球17抬起，夹紧瓦12,13松开蜗轮10，然后由伺服电动机1通过传动装置，使蜗轮和数控回转工作台按照控制系统的指令进行回转运动。

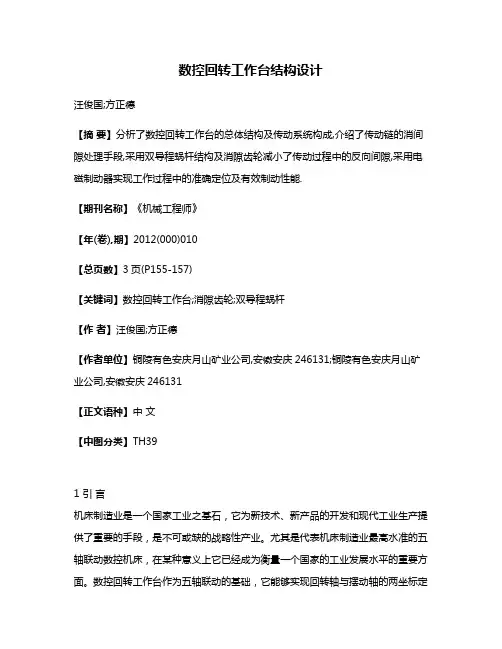

数控回转工作台结构设计汪俊国;方正德【摘要】分析了数控回转工作台的总体结构及传动系统构成,介绍了传动链的消间隙处理手段,采用双导程蜗杆结构及消隙齿轮减小了传动过程中的反向间隙,采用电磁制动器实现工作过程中的准确定位及有效制动性能.【期刊名称】《机械工程师》【年(卷),期】2012(000)010【总页数】3页(P155-157)【关键词】数控回转工作台;消隙齿轮;双导程蜗杆【作者】汪俊国;方正德【作者单位】铜陵有色安庆月山矿业公司,安徽安庆246131;铜陵有色安庆月山矿业公司,安徽安庆246131【正文语种】中文【中图分类】TH391 引言机床制造业是一个国家工业之基石，它为新技术、新产品的开发和现代工业生产提供了重要的手段，是不可或缺的战略性产业。

尤其是代表机床制造业最高水准的五轴联动数控机床，在某种意义上它已经成为衡量一个国家的工业发展水平的重要方面。

数控回转工作台作为五轴联动的基础，它能够实现回转轴与摆动轴的两坐标定位，完成圆周进给和分度定位的功能。

数控回转工作台通过与数控机床的X、Y、Z 三轴协同工作可以对工件上等分和不等分连续孔、槽以及复杂曲面。

本公司现有的矿山机械设备因其恶劣的工作环境和大功率的重载工况，使得其机械零部件大多结构大而笨重，因此在加工零件上大量不等分孔时在工位调整及分度划线上耗费了大量的时间。

该数控回转工作台的设计能极大提高等分及不等分孔的定位加工效率。

本文介绍了数控回转工作台的总体结构。

2 总体方案设计该数控回转工作台主要作为数控钻床的分度回转附件，结构较为紧凑。

在结构设计上采用方箱体式结构以增强回转工作台的刚度和强度，其主要结构包括交流伺服电机、蜗轮箱、消隙齿轮传动、回转主轴、工作花盘、支撑导轨、工作台基座，其结构示意图如图1。

图1 机械结构简图1，4，6，10.轴承 2.主轴推力轴承 3.箱座 5.蜗轮箱 7.蜗轮轴 8.蜗杆 9.蜗轮 11.交流伺服电机 12.联轴器 13.齿轮14.齿圈 15.花盘 16.主轴 17.导轨 18.失电制动器数控回转工作台实现分度转位功能时，先由机床数控系统输出n 个脉冲至伺服电机11，伺服电机通过轴向可移动式联轴器与蜗杆轴相连，蜗杆8 带动蜗轮9 实现一级减速，在蜗轮轴7 的上端安装了周向弹簧消隙齿轮13，消隙齿轮带动花盘齿圈14 传动，从而使工作台主轴16 带动工作盘面进行回转，在交流伺服电机将进给脉冲输出完毕前t 秒（该时间需要在实际调试过程中确定），数控系统向伺服电机发出减速指令以减小停止回转时的惯性冲击力，当转台回转至所需工位时，伺服电机执行制动命令，通过交流伺服电机的零转速制动力矩实现工作台的回转制动，在伺服电机执行制动命令的同时，失电制动器18 立即断电产生制动扭矩，辅助伺服电机实现主轴的快速制动，以保证工件准确停止在所需工位。

文章编号:1001-2265(2009)06-0099-03收稿日期:2008-11-05;修回日期:2009-04-15作者简介:刘新宇(1972 ),男,辽宁辽阳人,中信戴卡轮毂制造股份有限公司技术部工程师,主要从事铝合金轮毂的加工工艺及设备的研究,(E-m a il )li uxi nyu @d i casta.l co m 。

五轴数控机床回转工作台的设计刘新宇(中信戴卡轮毂制造股份有限公司技术部,河北秦皇岛 066003)摘要:双轴数控回转工作台是五轴数控机床的基础部件,它能够实现C ,A 轴的回转进给与定位。

在三轴联动的立式数控铣床上增加双轴数控回转工作台,并通过数控改造使之成为五轴数控铣床是扩展机床使用功能的简捷方式。

文章介绍了回转工作台的结构与工作原理,重点讨论了双螺距渐厚蜗杆调隙结构、回转台与摇摆台的回转锁紧装置的结构设计。

关键词:五轴数控机床;数控回转工作台;结构;中图分类号:TG659.023.1 文献标识码:BR otating Table D esign for 5Axis Nu m ericalM achi n e Too lLIU X in -yu(C I T I A D icastalW heelM anufacturi n g Ltd .,Q i n huangdao H ebe i 066003,Ch i n a)Abst ract :2-ax is tab le is one o f the basic co m ponents i n 5ax is num erica lm achine too ,l wh ich enab les the ro ta -ti n g feed and a ll o cation bet w een A and C ax is .Adding the 2ax is rotati n g table to t h e 3ax is vertical num erical m illi n g m ach i n e and d i g italization are key steps to t u rn the vertica lm achine too l to a 5ax is m illi n g m achine .Th is thesis i n troduces the structure and pri n ciple o f rotati n g table ,w it h e m phasis o f rotati n g table and lock i n g m echanis m.K ey w ords :5ax ism illi n g m ach i n e ;d i g ital contro l tab le ;structure0 引言五轴数控机床除了有X 、Y 、Z 三个直线进给轴之外,还有两个回转进给轴,由于能在一次装夹中,可以加工出除定位面之外五个加工面,尤其是可对复杂的空间曲面进行高精度自动加工,所以普遍认为五轴数控机床是叶轮、叶片,螺旋桨、水轮发电机转子、汽轮机转子、大型柴油机曲轴等零件加工的唯一手段,也适宜汽车、飞机上各种结构件模具的加工。

毕业设计数控回转工作台数控回转工作台是一种常见的工业装备，广泛应用于机械加工领域。

本文将从数控回转工作台的原理、结构和控制系统等方面进行介绍，并对其在实际应用中的优势和存在的问题进行分析和讨论。

一、数控回转工作台的原理数控回转工作台是一种带有自动旋转功能的工作台，可以实现工件的自动旋转和定位。

其原理主要基于数控控制技术，通过编程控制工作台的旋转角度和速度，实现工件在三维空间中的精确定位和加工。

二、数控回转工作台的结构数控回转工作台主要由旋转轴、驱动装置、固定夹具等组成。

旋转轴是工作台的核心部件，通过电机驱动实现工作台的旋转。

驱动装置则负责控制旋转轴的转速和方向，以实现精确的工件定位和加工。

固定夹具则用于将工件固定在工作台上，确保工件的稳定性和精度。

三、数控回转工作台的控制系统数控回转工作台的控制系统由硬件和软件两部分组成。

硬件部分包括电机、控制器、编码器等；软件部分则主要包括编程和操作界面。

通过编程操作软件，可以设置工作台的旋转角度、速度和加工路径等参数，实现对工件的精确控制和加工。

四、数控回转工作台的优势1.提高加工效率：数控回转工作台可以实现工件的自动旋转和定位，减少了人工操作的时间和成本。

同时，通过编程操作，可以快速实现多种复杂形状的加工工艺，提高加工效率。

2.提高加工精度：数控回转工作台具有较高的精度和稳定性，可以实现精确的定位和加工。

通过精确控制旋转角度和速度，可以实现对工件的精细加工，提高加工的精度和质量。

3.适用于多种工件加工：数控回转工作台的夹具设计灵活多样，可以适应多种形状和尺寸的工件加工。

通过更换不同的夹具和编程设置，可以实现对不同工件的加工需求。

五、数控回转工作台存在的问题1.设备成本高：数控回转工作台的设备成本相对较高，对于一些中小型企业来说存在一定的经济压力。

2.维护和操作难度大：数控回转工作台的控制系统相对复杂，需要一定的技术人员进行操作和维护。

同时，对于编程等操作的要求较高，需要熟练掌握数控加工技术。

数控回转工作台结构设计数控回转工作台是一种用于加工金属工件的设备，常用于数控铣床、加工中心等机床上。

它具有工作台面可以在水平、垂直两个方向上进行回转的能力，从而实现多种角度的工件加工。

在设计数控回转工作台的结构时，需要考虑以下几个方面：1.工作台面结构：工作台面通常是一个平面，用于放置工件进行加工。

为了提高工作台面的刚性和稳定性，通常会采用铸件或焊接钢板的方式制作。

工作台面通常具有T型槽，用于固定工件或安装夹具，同时还可以通过液压或电机控制使其在水平和垂直方向上进行回转。

2.回转机构：回转机构是实现工作台面回转的关键部件。

它通常由旋转轴承、驱动装置和导向装置组成。

旋转轴承是承受工作台面重量和转动力矩的主要部件，通常选择大直径、高刚度的滚动轴承或滑动轴承。

驱动装置通常采用伺服电机或液压马达，通过减速机传动，使工作台面实现回转。

导向装置用于确保工作台面的回转轨迹准确、平稳，通常采用滑动导轨或滚动导轨。

3.固定装置：为了确保工作台面的刚性和稳定性，需要将工作台面固定在底座上。

固定装置通常通过螺栓或紧固件连接工作台面和底座，以确保工作台面的水平度和垂直度满足加工要求。

4.控制系统：数控回转工作台通常需要配备一个控制系统，用于实现工作台面的回转控制。

控制系统可以采用数控系统或PLC控制系统，通过编程控制工作台面的回转轨迹、速度和停止位置。

在设计数控回转工作台时，需要综合考虑工作台面的刚性、稳定性和回转精度等因素。

同时，还需要根据实际加工需求确定工作台面的尺寸、载荷和回转角度范围。

另外，还要考虑工作台面的定位和夹紧方式，以确保工件在加工过程中的准确定位和固定。

总之，数控回转工作台的结构设计需要充分考虑工作台面的刚性、稳定性和回转控制等因素，以确保工件能够在不同角度下进行准确的加工。

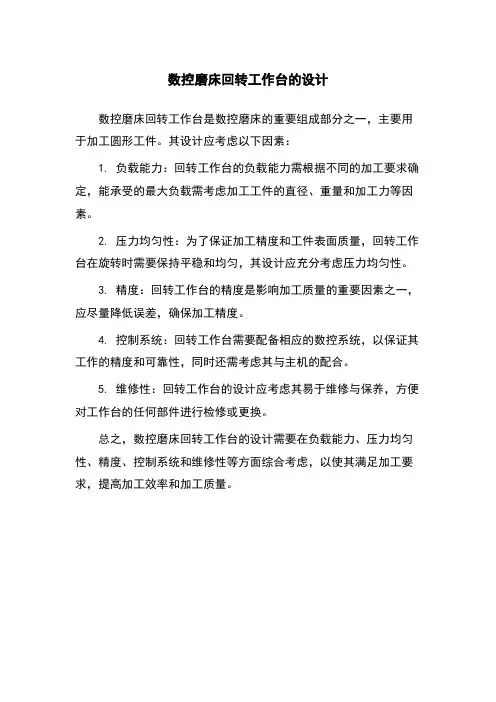

数控磨床回转工作台的设计
数控磨床回转工作台是数控磨床的重要组成部分之一，主要用于加工圆形工件。

其设计应考虑以下因素：
1. 负载能力：回转工作台的负载能力需根据不同的加工要求确定，能承受的最大负载需考虑加工工件的直径、重量和加工力等因素。

2. 压力均匀性：为了保证加工精度和工件表面质量，回转工作台在旋转时需要保持平稳和均匀，其设计应充分考虑压力均匀性。

3. 精度：回转工作台的精度是影响加工质量的重要因素之一，应尽量降低误差，确保加工精度。

4. 控制系统：回转工作台需要配备相应的数控系统，以保证其工作的精度和可靠性，同时还需考虑其与主机的配合。

5. 维修性：回转工作台的设计应考虑其易于维修与保养，方便对工作台的任何部件进行检修或更换。

总之，数控磨床回转工作台的设计需要在负载能力、压力均匀性、精度、控制系统和维修性等方面综合考虑，以使其满足加工要求，提高加工效率和加工质量。

浅谈数控回转工作台的结构设计引言数控回转工作台是一种常见的工业自动化设备，广泛应用于机械制造、汽车制造、航空航天等领域。

它通过回转的方式将工件在不同工作站之间进行转移，实现多个工序的自动化加工。

在数控回转工作台的设计中，合理的结构设计显得尤为重要。

本文将从功能要求、机构结构、传动方式等方面进行探讨，以求到达最正确的结构设计方案。

功能要求数控回转工作台作为自动化加工设备，需要满足如下功能要求： 1. 平安性：工作台在运行时应具备稳定性和平安性，防止发生意外事故。

2. 精度要求：工作台需要具备较高的定位精度和转台精度，确保工件在不同工作站之间的精确转移。

3. 负荷承载能力：工作台需能够承载工件的重量和所需切削力。

4. 运行可靠性：工作台应具有较高的运行可靠性和稳定性，降低设备故障率和维修本钱。

5. 灵巧性：工作台的结构设计应具备一定的灵巧性，能够适应不同工件的加工需求。

机构结构数控回转工作台的机构结构设计应符合以上功能要求，并能够实现工作台的高效运行。

常见的机构结构设计有以下几种：固定轴心回转式结构固定轴心回转式结构是指工作台固定在回转轴上，通过回转轴的旋转实现工作台的转动。

该结构简单、稳定，但缺乏灵巧性，不适用于多工位的加工任务。

车削式滑动支承结构车削式滑动支承结构是将工作台装设在滑动运动的支承上，通过改变支承的位置来实现工作台的转动。

该结构具有较高的精度和稳定性，适用于一些有较高精度要求的加工任务。

双平面球面滚轮滑动支承结构双平面球面滚轮滑动支承结构是一种基于滚动摩擦设计的支承结构，其以双球面滚轮支承圆周方式实现工作台的回转。

该结构可以确保高精度和稳定的回转运动，适用于高精度、高负载的加工任务。

传动方式数控回转工作台的传动方式是实现工作台转动的关键因素之一。

常见的传动方式有以下几种：伺服电机传动伺服电机传动是数控回转工作台常用的传动方式之一。

该传动方式通过将伺服电机与工作台的转动轴相连，通过电机驱开工作台实现回转运动。

夹具式数控回转工作台是一种用于加工和组装工件的特殊设备，能够实现工件在不同方向上的精准定位和旋转。

以下是关于夹具式数控回转工作台设计方案的一般思路：1. 设计需求分析：-确定工作台的使用环境、工件尺寸和重量范围，以及工艺要求等。

-确定工作台所需实现的功能和性能指标，如最大承载能力、旋转精度、定位精度等。

2. 结构设计：-选择合适的结构形式：根据工件特点和加工需求，选择合适的夹具式数控回转工作台结构，如平面回转式、立式回转式等。

-确定工作台尺寸和形状：根据工件尺寸和加工要求确定工作台的尺寸和形状，确保工件可以稳固地夹持和定位。

3. 夹具设计：-根据工件形状和尺寸设计夹具：夹具应能够牢固夹持工件，并保证加工精度和安全性。

-考虑夹具切换方便性：设计可更换的夹具，以适应不同类型和尺寸的工件加工需求。

4. 控制系统设计：-选用合适的数控系统：根据工作台的功能和精度要求选择合适的数控系统，确保工作台能够准确控制旋转角度和速度。

-设计人机界面：设计直观、易操作的人机界面，方便操作人员对工作台进行控制和监测。

5. 安全考虑：-设计安全保护装置：如限位开关、紧急停止按钮等，确保工作台在异常情况下能够及时停止运行。

-考虑防护措施：对旋转部件进行防护设计，避免操作人员受伤。

6. 维护与保养：-制定维护计划：规定定期检查和维护工作台的计划，延长设备的使用寿命。

-培训操作人员：对操作人员进行相关培训，使其了解工作台的使用方法和注意事项。

综上所述，夹具式数控回转工作台的设计方案需要综合考虑结构设计、夹具设计、控制系统设计、安全性和维护保养等因素，确保工作台能够满足加工要求并保障操作人员的安全。

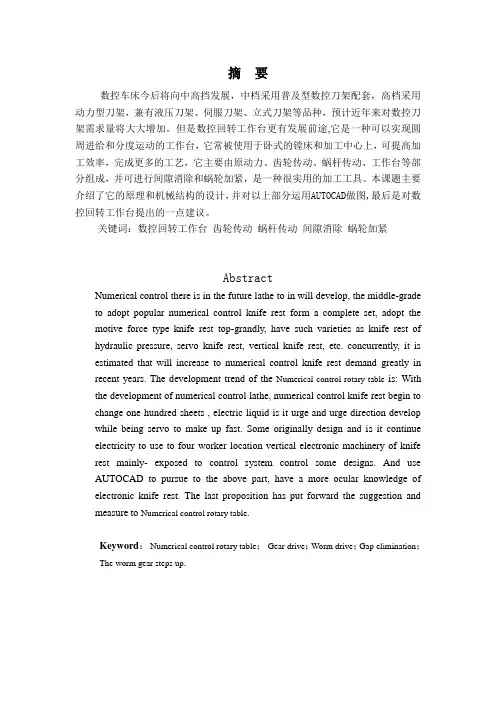

摘要数控车床今后将向中高挡发展，中档采用普及型数控刀架配套，高档采用动力型刀架，兼有液压刀架、伺服刀架、立式刀架等品种，预计近年来对数控刀架需求量将大大增加。

但是数控回转工作台更有发展前途,它是一种可以实现圆周进给和分度运动的工作台，它常被使用于卧式的镗床和加工中心上，可提高加工效率，完成更多的工艺，它主要由原动力、齿轮传动、蜗杆传动、工作台等部分组成，并可进行间隙消除和蜗轮加紧，是一种很实用的加工工具。

本课题主要介绍了它的原理和机械结构的设计，并对以上部分运用AUTOCAD做图,最后是对数控回转工作台提出的一点建议。

关键词：数控回转工作台齿轮传动蜗杆传动间隙消除蜗轮加紧AbstractNumerical control there is in the future lathe to in will develop, the middle-grade to adopt popular numerical control knife rest form a complete set, adopt the motive force type knife rest top-grandly, have such varieties as knife rest of hydraulic pressure, servo knife rest, vertical knife rest, etc. concurrently, it is estimated that will increase to numerical control knife rest demand greatly in recent years. The development trend of the Numerical control rotary table is: With the development of numerical control lathe, numerical control knife rest begin to change one hundred sheets , electric liquid is it urge and urge direction develop while being servo to make up fast. Some originally design and is it continue electricity to use to four worker location vertical electronic machinery of knife rest mainly- exposed to control system control some designs. And use AUTOCAD to pursue to the above part, have a more ocular knowledge of electronic knife rest. The last proposition has put forward the suggestion and measure to Numerical control rotary table.Keyword：Numerical control rotary table；Gear drive；Worm drive；Gap elimination；The worm gear steps up.目录绪论 (3)第一章：数控回转工作台的原理与应用 (4)1.1 数控回转工作的原理 (4)1.2 设计准则 (5)1.3 主要技术参数 (5)1.4 本章小结 (5)第二章：数控回转工作台的结构设计 (6)2.1 传动方案的确定 (6)2.2齿轮传动的设计 (7)2.3 电液脉冲马达的选择及运动参数的计算 (9)2.4 蜗轮及蜗杆的选用与校核 (10)2.5 蜗杆与蜗轮的主要参数与几何尺寸 (12)2.6 轴的校核与计算 (13)2.7 弯矩组合图 (14)2.8 根据最大危险截面处的扭矩确定最小轴径 (14)2.9 齿轮上键的选择及校核 (15)2.10 轴承的选用 (15)2.11 本章小结 (16)第三章数控技术发展趋势 (16)3.1 性能发展方向 (16)3.2 功能发展方向 (17)3.3 体系结构的发展 (18)3.4 智能化新一代PCNC数控系统 (19)第四章总结 (19)致谢 (20)参考文献 (20)绪论毕业设计主要是培养学生综合应用所学专业的基础理论、基本技能和专业知识的能力，培养学生建立正确的设计思想，掌握工程设计的一般程序、规范和方法。

五轴数控机床回转工作台的设计随着科技的快速发展，五轴数控机床在现代化生产中发挥着越来越重要的作用。

回转工作台作为五轴数控机床的关键部分，具有高精度、高速度和高效率的特点。

本文将详细阐述五轴数控机床回转工作台的设计方案，以期为相关领域的研究和实践提供有益的参考。

五轴数控机床回转工作台的设计主要围绕实现工件的旋转、倾斜和移动三个基本运动展开。

通过对工作台的精确控制，能够实现复杂空间曲面的高效加工，提高加工质量和生产效率。

在设计过程中，应充分考虑工作台的承载能力、刚度、精度和稳定性等因素，以确保机床的整体性能和使用寿命。

在五轴数控机床回转工作台的设计过程中，需要结合实际生产需求，合理选择技术参数。

以下是一些主要技术参数的详细说明：工作台尺寸：根据实际需要，选择合适的工作台尺寸，考虑到加工工件的大小和重量，以及机床的整体布局。

回转速度：回转工作台需要具备较高的回转速度，以适应不同的加工需求。

同时，应考虑工作台的加速度和减速度，以实现平稳的运动。

精度：五轴数控机床回转工作台的精度是影响加工质量的关键因素。

在设计过程中，应采取有效措施提高工作台的定位精度和重复定位精度。

载重：考虑到加工工件的大小和重量，需要选择能够承受适当载重的回转工作台。

载重能力不仅要满足单次加工的需求，还要考虑到长期使用过程中的负载变化。

运动轴数：五轴数控机床回转工作台具有五个运动轴，可以实现工件的旋转、倾斜和移动。

通过对各轴的精确控制，能够实现复杂空间曲面的加工。

驱动方式：回转工作台的驱动方式可采用电主轴驱动或齿轮传动。

电主轴驱动具有结构简单、维护方便的优点，但噪音和振动可能较大；齿轮传动具有更高的刚度和承载能力，适用于重型切削。

冷却系统：为了降低切削温度和防止工件热变形，回转工作台应配备有效的冷却系统，对切削区域进行充分冷却。

五轴数控机床回转工作台的设计流程主要包括以下几个环节：设计理念与构思：结合实际生产需求，明确回转工作台的功能和特点，形成独特的设计理念和构思。

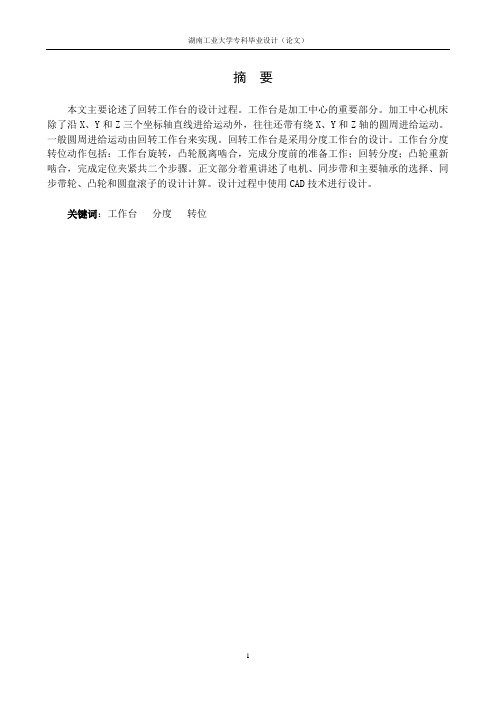

题目组合机床回转工作台结构及控制系统设计院系机械工程学院专业机械设计制造及其自动化学号学生姓名指导教师起讫日期设计地点组合机床回转工作台结构及控制系统设计完成日期：指导教师签字：答辩小组成员签字：摘要目前，制造业所呈现给顾客的是一种不可预测的竞争，这主要表现在顾客需求量不断上升，还有就是世界的快速变化。
