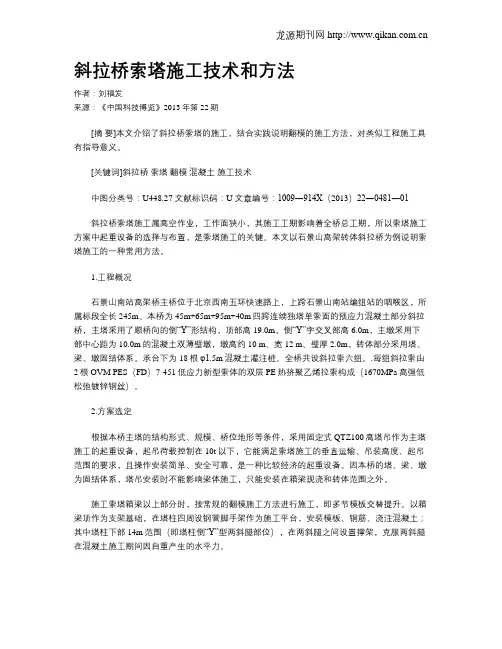

斜拉桥索塔施工技术和方法作者：刘福发来源：《中国科技博览》2013年第22期[摘要]本文介绍了斜拉桥索塔的施工，结合实践说明翻模的施工方法，对类似工程施工具有指导意义。
[关键词]斜拉桥索塔翻模混凝土施工技术中图分类号：U448.27 文献标识码：U 文章编号：1009―914X（2013）22―0481―01斜拉桥索塔施工属高空作业，工作面狭小，其施工工期影响着全桥总工期，所以索塔施工方案中起重设备的选择与布置，是索塔施工的关键。
本文以石景山高架转体斜拉桥为例说明索塔施工的一种常用方法。
1.工程概况石景山南站高架桥主桥位于北京西南五环快速路上，上跨石景山南站编组站的咽喉区，所属标段全长245m。
本桥为45m+65m+95m+40m四跨连续独塔单索面的预应力混凝土部分斜拉桥，主塔采用了顺桥向的倒“Y”形结构，顶部高19.0m，倒“Y”字交叉部高6.0m，主墩采用下部中心距为10.0m的混凝土双薄壁墩，墩高约10 m、宽12 m、壁厚2.0m，转体部分采用塔、梁、墩固结体系。
承台下为18根φ1.5m混凝土灌注桩。
全桥共设斜拉索六组。
.每组斜拉索由2根OVM PES（FD）7-451低应力新型索体的双层PE热挤聚乙烯拉索构成（1670MPa高强低松弛镀锌钢丝）。
2.方案选定根据本桥主塔的结构形式、规模、桥位地形等条件，采用固定式QTZ100高塔吊作为主塔施工的起重设备，起吊荷载控制在10t以下，它能满足索塔施工的垂直运输、吊装高度、起吊范围的要求，且操作安装简单、安全可靠，是一种比较经济的起重设备。
因本桥的塔、梁、墩为固结体系，塔吊安装时不能影响梁体施工，只能安装在箱梁现浇和转体范围之外。
施工索塔箱梁以上部分时，按常规的翻模施工方法进行施工，即多节模板交替提升。
以箱梁顶作为支架基础，在塔柱四周设钢管脚手架作为施工平台，安装模板、钢筋、浇注混凝土；其中塔柱下部14m范围（即塔柱倒“Y”型两斜腿部位），在两斜腿之间设置撑架，克服两斜腿在混凝土施工期间因自重产生的水平力。
斜拉桥索塔施工工法及其工程实例一、前言随着高速公路的迅猛发展,公路等级不断提高,斜拉桥、悬索桥等具有高墩、大跨径特点的桥梁被广泛应用到工程实际,同时也发挥了越来越重要的作用.索塔作为斜拉桥、悬索桥一个十分重要的组成部分,造价高昂、施工周期长,如何科学组织施工,优质高效地完成施工任务,具有十分重要的意义.本工法依托江苏省连盐高速公路灌河特大桥索塔施工工程实例,全面系统地阐述了索塔施工技术和工艺特点.已建成的索塔成品倾斜度、空间尺寸以及外观质量均满足规范要求,处于良好的受控状态,施工进度科学合理.该工法被证明是一项行之有效的施工工法,代表了目前索塔施工的先进水平.二、工法特点1、本工法工艺简练,操作性强,施工易于实现.在合理设计模板、支架和爬架系统的基础上,可以实现高度较大的索塔施工.2、本工法施工结构设计合理,力学模型明确,设计计算量不大,易于被工程技术人员掌握.3、质量易于控制,通过采用相对基准极坐标法进行测量控制,以及模板支撑体系的优化,结构物实体质量和外观质量优良.4、本工法投入的大型机械设备相对较少,施工成本较低,循环施工周期较短,具备较高的投入产出比.三、适用范围本工法具有施工快捷,结构合理,经济实惠等特点,可以被广泛应用到斜拉桥、悬索桥的索塔施工中,尤其适合于索塔截面比较规则,塔柱高为100～200米的中小型钢筋砼索塔.通过对模板系统以及爬架提升装置的改进和优化,也可以应用到变截面及高度较大的索塔施工中.四、工法原理本工法是索塔施工的一种非常有效的工艺方法.工法原理：在塔柱内预先安装劲性骨架作为钢筋模板安装定位的依托,纵向主钢筋采用机械连接,下塔柱采用钢管支架模板体系、中上塔柱采用内翻外爬附爬架的分节段爬模施工模式,砼采用拖泵泵管输送,在中塔柱上设置横向临时撑架,防止塔柱根部产生拉应力,斜拉索与索塔的锚固形式采用钢锚梁锚固体系,直接传递给索塔,横梁采用钢管落地支架支撑体系,通过合理布设塔吊、电梯、泵管、水电等设施以及进行预埋件的埋设,并运用塔吊以及吊车进行施工材料的垂直运输的一种高效的索塔施工工艺.根据索塔形式、高度以及所采用的施工工艺、方法、设备性能和具备的施工能力,索塔分节长度不尽相同,一般分节长度为4.0～5.0米.五、施工工艺流程及操作特点（一）索塔施工工艺流程1、塔柱施工工艺流程图5-1.图5-1 塔柱施工工艺流程图2、塔柱节段循环施工工艺流程图5-2. 图5-2 塔柱节段循环施工工艺流程图循环施工节段3、横梁施工工艺流程图5-3.图5-3 横梁施工工艺流程图（二）、钢筋工程机械连接,其余钢筋采用焊接或绑扎连接.半成品的钢筋按型号、规格、用途等进行编号挂牌,分别堆放,由运输车运至施工现场.主筋连接后,箍筋由下而上焊接或绑扎,绑扎高度以每次砼浇筑高度为准.（三）、劲性骨架为了便于钢筋空间定位并固定模板,索塔塔壁内部一般设置劲性骨架.劲性骨架应单独进行结构设计.一般采用∟100×100及∟80×80角钢焊接拼装成桁架,在地面上单片制作、塔上整体拼装焊接定位而成.劲性骨架制作安装的总体布局是：在条件允许情况下,尽量在地面将工作做好,减少塔上工作量.单块骨架的高度同混凝土分节高度,框架形式按结构设计要求确定.（四）、砼工程索塔高度一般较大,砼标号较高,砼宜采用泵送方式输送,通过采用多台输送泵接力的方式,可以把砼输送到理想的高度.每个索塔下方设置一台固定拖泵,通过泵管将砼直接泵送至作业面.砼应具有良好的工作性和可泵性.混凝土浇筑从低处开始逐层扩展升高,并保持水平分层.振捣时使用插入式振动器,其分层厚度约为30厘米.振捣密实标准：砼停止下沉,无显著气泡上升,表面平坦,呈现薄层水泥浆时为止.下塔柱塔基部分设计一般为实心段,应按大体积砼施工考虑.内部设置降温水管,砼浇筑后,通水冷却,降低内部温度,同时对模板外部进行保温,防止砼产生温度应力裂缝.（五）、模板支撑体系为确保索塔外观质量,外模一般采用大面积定型钢模板,内模采用组合钢模板或木模板.1、模板的基本结构塔柱模板由外模板和内模板组成.外模板均为大面积钢模板,内模板以大模板为主,部分采用组合钢模和木模.外模、内模、角模或平模板,其结构形式基本相同,主要由横肋、竖肋、劲板和面板组成.2、下塔柱模板体系下塔柱一般设计成变截面形式,并有一定的斜率.为加快工期,充分利用底部承台工作面,下塔柱模板一般采用翻转式.根据下塔柱的高度,每个塔柱应加工2~3节定型钢模板,高度为3~4米,施工中根据实际进行循环利用,并进行适当的改装.模板外侧搭设钢管脚手架,作为操作平台及模板临时支承点,并设置对拉螺杆.3、中、上塔柱模板系统中、上塔柱采用内滑外翻的模板体系.每肢塔柱加工3节模板,高度为2~2.5米.为保证混凝土分段部位接缝严密,应保留一节基准模板不拆,施工时始终固定顶部一节作为上一节段施工的模具和支撑平台,而将下部两节拆除后上翻.提升模板设备采用倒链和塔吊.（六）、爬升系统爬升系统主要包括塔身预埋件、爬架、附墙架、工作平台以及塔吊和倒链提升设备等.功能集爬架爬升、模板支立、钢筋绑扎、混凝土浇筑、预应力张拉、孔道压浆以及施工平台于一体,工作平台整体随塔柱施工逐步上升,为施工人员提供一个封闭的操作空间,安全、施工便捷.如图5-4、图5-5.图5-4 爬模系统示意图（单位：厘米）爬模循环施工操作流程图5-5.模板拆除塔吊提升模板模板安装塔吊提升爬架并安装混凝土浇筑钢筋、预埋件安装图5-5 爬模循环施工操作流程图（七）、横向临时撑架系统根据索塔形式的不同,为防止索塔根部产生拉应力,一般设计要求采用水平临时撑架,以抵抗塔柱向内倾所产生的水平力.水平撑架设置：在规定高度,于塔柱内侧埋设预埋件并焊接牛腿,用钢管作支撑,采用油压千斤顶施加对撑力.（八）、索塔施工测量索塔施工测量的重点是确保结构的位置正确,塔柱各部分满足倾斜度、垂直度、几何尺寸和空间位置的要求,斜拉索锚管上、下口位置及其空间倾角准确.间法原理定位,尽量消除索塔因日照、温度变化的影响；高程采用差分三角高程法定位,以确保定位精度.（九）、拉索导管定位拉索导管定位是上塔柱施工的关键,安装精度的高低直接影响到斜拉索的安装及使用寿命.1、拉索导管定位精度要求锚固点空间位置三维允许偏差±10米米；导管轴线与斜拉索轴线的相对允许偏差±5米米.2、拉索导管空间定位示意图5-6.图5-6 拉索导管空间定位示意图（十）、钢锚梁安装1、搭设平台,平台上铺设钢板或组合钢模.由于安装空间狭小,塔壁内模一般采用钢管临时支撑.2、平台搭设完毕,焊接钢锚梁水平方向的限位钢板,埋设锚固螺栓, 浇筑小石子混凝土垫层,再安装支承钢板.3、起吊钢锚梁,使钢锚梁尽量水平,将钢锚梁临时放置在平台上,下垫枕板.安装另一块钢锚梁,精确调整钢锚梁位置,用高强螺栓将钢锚梁连接,连接后对钢锚梁的位置进行复测.（十一）、横梁施工横梁与相应的塔柱节段同步施工,采用落地钢管支架施工的方法.根据结构设计计算,确定支撑及模板系统,一般由钢管、贝雷桁片和型钢等组成,具体视现场材料情况而定,横梁钢筋、砼施工与塔柱基本相同,下面重点介绍预应力体系部分.1、预应力筋张拉规定张拉机具采用满足最大张拉吨位的千斤顶,张拉前,对高压油泵、液压千斤顶和压力表进行配套标定校验,确定千斤顶与油泵压力表的回归曲线.砼强度达到设计要求时,进行预应力筋的张拉.先对称张拉腹板束,再张拉顶、底板束.预应力钢束均为两端同时张拉,张拉以拉力与引伸量进行双控.钢束的伸长值误差控制在±6%以内.张拉程序为：0→初应力→分级张拉至σcon（持荷2米in锚固）.2、压浆及封锚张拉后,采用砂轮切割机切割多余钢绞线,压浆采用活塞式真空压浆泵,压力控制在0.5-0.7MPa,压浆后,立模浇筑封锚砼.（十二）、防雷装置及其它附属设施安装索塔上的附属设施主要包括塔顶防雷装置、航空障碍灯、塔内爬梯、横梁上的栏杆、照明设施等.塔内爬梯在索塔封顶之前安装,防雷装置和航空障碍灯在塔冠施工完成后安装,横梁上的栏杆要在0号梁段支架拆除后方可进行,照明设施在全桥主体工程基本结束后安装.（十三）、塔吊、电梯、泵管、水电等临时设施的布设以及预埋件埋设索塔施工主要临时设施把包括塔吊、施工电梯、拖泵及泵管、供电及供水五个部分.1、塔吊根据施工现场范围以及施工材料的重量,合理选用塔吊型号,一般选用80t·米型号以上,布置在承台两边塔柱旁靠河侧,使得整个索塔均处于吊装范围内,两台塔吊安装高度应错开布置.为确保安全稳固,沿塔柱高度方向每20米设置附臂.2、施工电梯为了保证工期,便于搭载人员上下通行,一般每个塔肢均应设置一台载货载人施工电梯,安装位置为承台两边塔柱外靠岸侧.3、混凝土垂直输送塔柱混凝土的垂直输送,宜选用80C型以上的拖泵,一次泵送至塔柱模板内.泵管采用“Ω”型卡固定在专用架上,并间隔用钢丝绳吊挂于塔柱的原模板对拉螺栓上.4、水一般宜采用两台高压多级水泵,分别布塔柱迎河面左侧,设置水箱用于砼养生及其他.5、供电系统承台顶面上设置低压配电箱,分别输送给塔吊、施工电梯、高压水泵的电机专用配电箱,动力电缆随塔柱垂直布置,施工作业面上设置小型配电箱.6、预埋件索塔上的预埋件种类较多,主要包括为满足设计和施工要求的两部分.对各种预埋件应统一绘图,并汇总成册,便于指导施工.六、材料设备本工法仅列出了一个索塔所需要的机械设备和主要材料需求量,实际施工时,可根据具体情况适当调整.钢筋加工和砼拌合设备可以与其他工程施工交叉使用.机械设备及主要施工材料详见表6-1.由于各索塔之间相距较远,并隔河或跨江,一般每个索塔投入一个队伍,独立组织施工.实际施工时,可酌情增减.下面以一个索塔为单位配置劳动力如表7-1.七、质量控制索塔的施工难度较大,质量要求高,施工时应严格要求,精细施工,严把质量关.严格遵循《公路桥涵施工技术规范》（JTJ041-2000）和《公路工程质量检验评定标准》第一册土建工程（JTG F80/1-2004）的相关要求.并从模板、砼和施工工艺等方面进行重点控制.1、塔柱和横梁的外模板采用大面积钢模,除强度应满足浇注砼的各项要求外,为保证其表面平整度,设计时主要以刚度控制.2、对模板的拼接缝,力求做到设计合理,加工制作精细,减少或避免漏浆现象发生.3、尽量减少对拉螺杆数量,以减少塔身砼上的孔洞,并对塔身施工完成后留下的孔洞及时封堵修补.采用与塔身相同标号的水泥浆进行,力求做到与塔身砼颜色一致,并安排专人负责.4、对塔身砼配合比进行优化选择,砼搅拌均匀,保证其工作性能,确保塔身砼整体上色泽一致.5、对模板的准确安装定位,砼的搅拌、泵送入模、振捣、养护等工艺过程采取有效措施,加强控制.对现场管理人员和操作工人进行质量意识教育,做好每个关键工序的技术交底.通过保证各个工艺环节的工作质量来确保工程的质量.6、塔身的施工放样测量,除采取正确合理的测量方法外,严格执行两人复测制度,复核必须采用不同的方法进行,以确保塔身放样准确,防止因测量误差过大而导致塔身砼线条不平顺.7、索塔塔柱及横梁施工的实测项目见表8-1、8-2.表8-2 横梁实测项目八、安全措施1、进行安全施工应知应会教育.2、成立以项目经理为首的安全生产领导小组.3、建立健全生产组织机构,设置专职或兼职安全员.4、制定安全管理制度,定期进行安全检查,严格实行安全生产岗位责任制,奖惩分明.5、制定主要分项工程的安全操作规程,作业前认真进行安全技术交底.6、进行常规安全操作教育.7、建立健全安全检查制度,定期召开安全会议,及时采取措施消除事故隐患.九、环保措施环境保护是我国的一项基本国策.保护施工环境是保证施工人员身体健康和消除外部干扰保证施工顺利进行的需要.1、成立以项目经理为组长的文明施工领导小组.设置施工环境巡查员,由项目综合办公室负责,对施工造成的环境影响情况及时掌握,及时处理.2、环境保护领导小组组长：项目经理副组长：现场总负责人成员：工区负责人、部门负责人3、配置足够的资源,使空气质量、水质、噪音、废物处理、化学物品、人文自然,等在施工中符合相关法规和合同要求；4、按月进行环境检测及审核,并做好记录和备案；5、对施工管理人员和施工人员进行环境管理培训,使其清楚了解当地环境法律和合同条款中规定的相关要求,参加培训人员的记录和培训内容要备案在综合办公室,以便相关部门检查和审核.十、效益分析索塔施工时,在施工方法和施工工艺上采取了一些新的措施,项目部充分采用承台围堰钢管等周转材料用于支撑结构,进行了高标号砼配合比优化设计,掺加了粉煤灰,减少了水泥用量,采用了长距离泵送砼工艺等“四新技术”,节省了大量的机械设备,大大降低了工程成本,累计节约工程成本费用合计200多万元,并且项目部连续三季度获优质优价奖励,取得了良好的经济效益.同时,工程质量实现了工程合格率和优良率的目标,工程进度创造了屡创新高,提前完成目标计划,得到了业主、监理的认可和信任,使企业的信誉度得以增强和提高,取得了良好的社会效益.十一、工程实例灌河特大桥是江苏省连云港至盐城高速公路上的一座特大型桥梁,全长1.819千米,全桥宽度为36.6米,主桥为双塔双索面钢—砼组合梁斜拉桥.索塔采用为H形,C50砼,高度119.629米,其中上塔柱高42.0米,中塔柱61.8米,下塔柱15.829米,中下塔柱设置有斜率,塔柱采用空心箱形断面,单箱单室,塔壁厚度渐变,上塔柱内设牛腿,中间设钢锚梁,下塔柱底部设2米实心板.为确保塔柱垂直度与索导管安装精度,与武汉测绘大学联合进行测量监控,塔柱成品验收实测垂直度为1/7200,高于规范1/3000的标准,索导管安装定位,消除了温度及日照的影响,误差在5米米之内,高于图纸要求精度.模板、支架、爬架等临时结构设计新颖,操作便捷.结构物内实外美,受到业主的好评,并荣获2005年度江苏省高速公路建设项目质量排序“前十”通报表扬.施工进度快,中塔柱平均每天 1.14米,比计划快0.44米,第16、17节段施工周期仅为2天零11小时,创造了平均每天1.83米的最高纪录,南岸塔柱比预定计划提前约半个月,为下一步钢梁安装奠定了坚实的基础.执笔：阳华国黄天贵中交一公局三公司审核：田克平中交一公局灌河特大桥全景劲性骨架安装模板安装钢筋绑扎及焊接横梁施工浇筑砼索导管定位接高劲性骨架爬模施工施工中的塔柱成品索塔。
斜拉桥索塔施工方法
斜拉桥索塔施工方法：
①搭建施工脚手架，围绕索塔搭建牢固的脚手架，像在高桥墩索塔施工时搭建稳固钢架。
②进行基础施工，确保索塔基础牢固，比如浇筑大体积混凝土基础。
③安装劲性骨架，在索塔内部安装劲性骨架来支撑，像在大跨度斜拉桥索塔中安装。
④绑扎钢筋，把钢筋按设计要求绑扎好，像在主塔施工时仔细绑扎竖向和横向钢筋。
⑤安装模板，选择质量好的模板，像在塔身部分安装定型钢模板。
⑥浇筑混凝土，分层浇筑索塔混凝土，像在高塔施工时控制每层浇筑厚度。
⑦进行混凝土振捣，用振捣棒仔细振捣，确保混凝土密实，在索塔柱身混凝土浇筑时操作。
⑧进行混凝土养护，定时洒水养护，像在高温天气对索塔混凝土加强养护。
⑨安装索道管，精确安装索道管，像在斜拉索连接部位精心安装。
⑩进行索塔节段施工，逐节向上施工，像在高塔索塔施工时按节段推进。
⑪对索塔表面进行处理，打磨修饰，像在外观要求高的索塔施工后打磨光滑。
⑫安装附属设施，像在索塔上安装照明等设施，方便后续施工和使用。

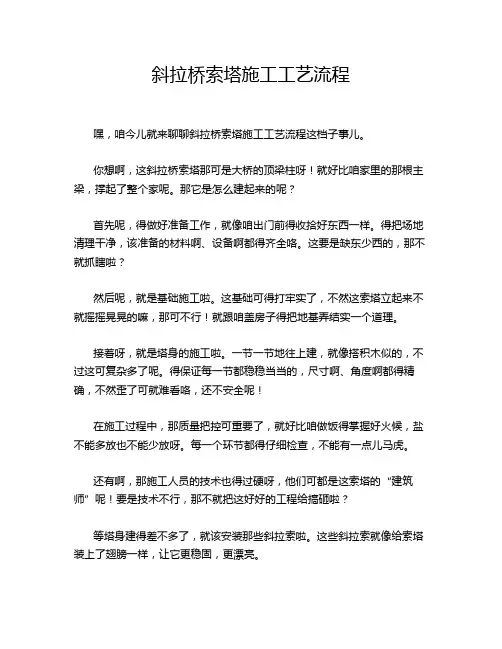

斜拉桥索塔施工工艺流程嘿，咱今儿就来聊聊斜拉桥索塔施工工艺流程这档子事儿。
你想啊，这斜拉桥索塔那可是大桥的顶梁柱呀！就好比咱家里的那根主梁，撑起了整个家呢。
那它是怎么建起来的呢？首先呢，得做好准备工作，就像咱出门前得收拾好东西一样。
得把场地清理干净，该准备的材料啊、设备啊都得齐全咯。
这要是缺东少西的，那不就抓瞎啦？然后呢，就是基础施工啦。
这基础可得打牢实了，不然这索塔立起来不就摇摇晃晃的嘛，那可不行！就跟咱盖房子得把地基弄结实一个道理。
接着呀，就是塔身的施工啦。
一节一节地往上建，就像搭积木似的，不过这可复杂多了呢。
得保证每一节都稳稳当当的，尺寸啊、角度啊都得精确，不然歪了可就难看咯，还不安全呢！在施工过程中，那质量把控可重要了，就好比咱做饭得掌握好火候，盐不能多放也不能少放呀。
每一个环节都得仔细检查，不能有一点儿马虎。
还有啊，那施工人员的技术也得过硬呀，他们可都是这索塔的“建筑师”呢！要是技术不行，那不就把这好好的工程给搞砸啦？等塔身建得差不多了，就该安装那些斜拉索啦。
这些斜拉索就像给索塔装上了翅膀一样，让它更稳固，更漂亮。
想想看，一座高大雄伟的斜拉桥，那索塔直直地立在那里，多威风啊！这可都是靠这一步步精细的施工流程才建成的呀。
咱平常走在桥上的时候，可能不会想到这背后有这么多复杂的工序和辛苦的工人吧？他们就像一群默默奉献的英雄，让我们的出行更加方便、安全。
所以说啊，这斜拉桥索塔施工工艺流程可真是不简单呐！每一个步骤都凝聚着大家的心血和智慧。
咱得好好珍惜这些伟大的工程，也得感谢那些为了这些工程付出努力的人们呐！这就是斜拉桥索塔施工的神奇之处，你说是不是很有意思呢？原创不易，请尊重原创，谢谢!。
斜拉桥施工技术第一节认识斜拉桥斜拉桥是由主梁、拉索和索塔三种构件组成的，见图8.1.1。
图8.1.1 斜拉桥的组成斜拉桥是一种桥面体系以主梁承受轴向力（密索体系）或承受弯矩（稀索体系）为主，支撑体系以拉索受拉和索塔受压为主的桥梁。
拉索的作用相当于在主梁跨内增加了若干弹性支承，使主梁跨径显著减小，从而大大减少了梁内弯矩、梁体尺寸和梁体重力，使桥梁的跨越能力显著增大。
与悬索桥相比，斜拉桥不需要笨重的锚固装置，抗风性能又优于悬索桥。
通过调整拉索的预拉力可以调整主梁的内力，使主梁的内力分布更均匀合理。
一、总体布置斜拉桥的总体布置主要解决塔索布置、跨径布置、拉索及主梁的关系、塔高与跨径关系。
1. 孔跨布置现代斜拉桥最典型的跨径布置（图8.1.2）有两种：双塔三跨式和单塔双跨式。
特殊情况下也可以布置成独塔单跨式、双塔单跨式及多塔多跨式。
双塔三跨式是斜拉桥最常见的一种布置方式。
主跨跨径根据通航要求、水文、地形、地质和施工条件确定。
考虑简化设计、方便施工，边跨常设计成相等的对称布置，也可采用不对称布置，边跨和中跨经济跨径之比通常为0.4。
另外，应考虑全桥的刚度、拉索的疲劳度、锚固墩承载能力多种因素。
如：主跨有荷载会增加端锚索的应力，而边跨上有活载时，端锚索应力会减少。
拉索的疲劳强度是边跨与主跨跨径允许比值的判断标准。
当跨径比为0.5 时，可对称悬臂施工到跨中进行合龙；小于0.5 时，一段悬臂是在后锚的情况下施工的。
独塔双跨式是另一种常见的斜拉桥孔跨布置方式之一，通常可采用两跨对称布置或两跨不对称布置。
两跨对称布置，由于一般没有端锚索，不能有效约束塔顶位移，故在受力和变形方面不能充分发挥斜拉桥的优势，而如果用增大桥塔的刚度来减少塔顶变位则不经济。
采用两跨不对称布置则可设置端锚索控制桥塔顶的位移，受力比较合理，采用不对称布置时，要注意悬臂端部的压重和锚固。
图8.1.2 斜拉桥的跨径布置当斜拉桥的边孔设在岸上或浅滩上，边孔高度不大或不影响通航时，在边孔设置辅助墩，可以改善结构的受力状态。
斜拉桥索塔施工技术1.适用范围本条文适用于钢筋混凝土索塔的作业，尤其适合于索塔截面比较规则，塔柱高为100～200m的中小型钢筋混凝土索塔。
通过对模板系统以提升装置的改进和优化，也可以应用到变截面及高度较小的索塔施工中。
2.施工准备2.1索塔施工应避免与梁交叉施工干扰。
必须交叉施工时应根据设计和施工方法采取保证塔梁质量和施工安全的措施。
2.2技术准备索塔的施工可视其结构、体形、材料、施工设备和设计要求综合考虑选用适合的方法。
裸塔施工宜用爬模法，横梁较多的高塔宜采用劲性骨架挂模提升法。
2.3人员配备由于各索塔之间一般相距较远，一般每个索塔投入一个队伍，独立组织施工，实际施工时，可酌情增减；2.4材料与设备一个索塔所需要的机械设备和主要材料需求量，实际施工时，可根据具体情况适当调整。
钢筋加工和混凝土拌和设备可以与其它工程施工交叉使用。
3.技术要点在塔柱内预先安装劲性骨架作为钢筋模板安装定位的依托，纵向主钢筋采用机械连接，下塔柱采用钢管支架模板体系、中上塔柱采用内翻外爬附爬架的分节段爬模施工模式，混凝土采用拖泵泵管输送，在中塔柱上设置横向临时撑架，防止塔柱根部产生拉应力，斜拉索和索塔的锚固形式采用钢锚梁锚固体系，直接传递给索塔，横梁采用钢管落地支架支撑体系，通过合理布设塔吊、电梯、泵管、水电等设施以及进行预埋件埋设，并运用塔吊以及吊车进行施工材料的垂直运输。
根据索塔形式、高度以及所采用的施工工艺、方法、设备性能和具备的施工能力，索塔分节长度不尽相同，一般分节长度为4.0～5.0m。
4.施工工艺流程及操作要点4.1操作要点4.1.1钢筋工程为加快进度，降低高空作业风险，塔柱内竖向主筋宜采用镦粗直螺纹套筒或挤压套筒等机械连接，其余钢筋采用焊接或绑扎连接。
半成口的钢筋按型号、规格、用途等进行编号挂牌，分别堆放，由运输车运至施工现场；主筋连接后，箍筋由下而上焊接或绑扎，绑扎高度以每次混凝土浇筑高度为准。
4.1.2劲性骨架为了便于钢筋空间定位并固定模板，索塔塔壁内部一般设置劲性骨架，劲性骨架应单独进行设计，一般采用∟100×100及∟80×80角钢焊接拼成桁架，在地面上单片制作、塔上整体拼装焊接定位而成。
斜拉桥索塔施工要点拟建的高速公路斜拉桥，桥梁起止里程为：左幅 ZK163+182.798～ZK164+511.798，右幅K163+203～K164+532，桥梁中心桩号为左幅 ZK163+847.298，右幅 K163+867.5，设计桥孔和跨径（孔×m）左幅为6×40+83.5+173.5+575+173.5+83.5，桥长788m，右幅为6×40+83.5+173.5+575+173.5+83.5，桥长788m。
最大桥高308.8m。
上部结构左右幅均拟采用混合组合梁，左右幅桥墩下部结构均拟采用索塔、薄壁墩。
墩台均采用桩基础。
1、施工要点1.1 测量（1）施工准备阶段，应对首级控制网进行同等级复测。
根据施工精度要求，对控制网进行加密。
（2）平面控制网建议采用 GPS 测量与 RTK 技术相结合，并且采用三角测量检测 GPS 的定位结果，测量等级应采用《公路桥涵施工技术规范》（JTG/T 3650-2020）中规定的最高等级要求，并符合相关规定。
平面控制网的坐标系统，应与设计采用的坐标系统相同。
（3）高程控制测量应采用《公路桥涵施工技术规范》（JTG/T 3650-2020）中规定的最高等级要求，并符合相关规定。
高程系统应与设计采用的系统相同。
（4）平面、水准控制测量的技术要求和测量精度应符合《公路桥涵施工技术规范》（JTG/T3650-2020）的要求。
1.2 塔柱及横梁施工（1）严格控制塔柱的倾斜度误差不大于 1/3000，且塔柱轴线偏差不大于 30mm；钢锚梁牛腿壁板安装时倾斜度误差不大于 1/3000；塔柱断面尺寸偏差不大于 20mm，塔顶高程偏差不大于 10mm，斜拉索锚固点高程偏差不大于 10mm，斜拉索锚具轴线偏差不大于 5mm，承台处塔柱轴线偏差不大于 10mm。
（2）塔柱施工时应随时观测塔柱变形，并进行相应调整，以保证塔柱几何形状符合设计要求；对索塔压缩变形进行分析计算时应考虑混凝土的收缩、徐变和弹性压缩对高程的影响，在塔柱施工至标高 849.302m（上横梁顶面）时须对该处标高进行调整，进行适当的抬高，抬高的数值应根据中、下塔柱实际压缩变形和基础沉降情况综合考虑，经监控单位精确计算分析后确定。
斜拉桥斜拉索施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12 对斜拉索，全桥共24 对斜拉索，其规格为15-27 、15-31 、15-34 、15-37 、15-43 、15-55 、15-61 共 7 种，斜拉索采用平行钢绞线斜拉索体系。
斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。
2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。
其基本工艺流程详见附《表 3 施工工艺框图》。
3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装； HDPE外套管的焊接等。
①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。
主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。
施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。
②、施工机具准备正式施工前，所有施工机具就位。
张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。
因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。
序号设备名称设备规格数量用途1 HDPE管材热熔焊接机SHD3502 台HDPE外套管接长焊接用2 单孔千斤顶及配套油泵SM22-200 5 套钢绞线单根张拉用3 单孔振弦式压力传感器JMZX-3103 5 台钢绞线索力监测用4 穿心式千斤顶及配套油1500T 2 台斜拉索整体调索用泵5 卷扬机5T 4 台钢绞线穿索用6 张拉反力架15-85 和 15-91 4 套钢绞线单根张拉用7 紧索器15-91 2 套斜拉索紧索用8 放线架自制 4 台钢绞线单根穿索放线用9 其它辅助设备斜拉索张拉、附件安装用③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。
