标题：斜拉桥施工工艺详解
一、前言
斜拉桥作为一种重要的大跨度桥梁形式，其施工工艺复杂，技术要求高。

本文将详细介绍斜拉桥的施工工艺，以期对相关工程人员提供参考。

二、斜拉桥施工流程
1. 施工准备：进行地质勘探，确定桥梁位置和结构设计，制定详细的施工方案。

2. 打桩与承台施工：打设桥墩基础桩，并在基础上浇筑承台。

3. 塔柱施工：根据设计图纸，进行塔柱钢筋绑扎和混凝土浇筑。

4. 主梁施工：包括主梁预制、吊装和合拢等步骤。

5. 斜拉索安装：先在塔顶固定好索导管，然后将斜拉索穿过索导管，通过张拉设备将其锚固在主梁上。

6. 桥面铺装：进行防水层、混凝土层、沥青路面等多层铺设。

三、斜拉桥施工工艺要点
1. 打桩与承台施工：打桩时需确保桩位准确，桩身垂直；承台施工时要保证混凝土质量，防止裂缝产生。

2. 塔柱施工：钢筋绑扎要符合设计要求，混凝土浇筑要连续进行，避免出现冷缝。

3. 主梁施工：预制主梁时要严格控制尺寸和质量，吊装过程中要确保安全，主梁合拢时要做好温度和应力监测。

4. 斜拉索安装：索导管安装要准确，斜拉索张拉要按设计要求进行，避免过度张拉导致结构破坏。

5. 桥面铺装：要严格按照铺装工艺进行，保证铺装质量。

四、结语
斜拉桥的施工工艺是一项系统工程，需要严谨的设计、精细的施工和严格的管理。

只有这样，才能保证斜拉桥的安全、稳定和耐久性。

希望本文能为斜拉桥的施工提供一些参考和帮助。

斜拉桥施工工法斜拉桥施工工法介绍斜拉桥，又称为斜张桥，是一种桥梁结构，其特点是将桥塔上的钢索以垂直于桥轴的方向拉住桥面，使桥面能够承受更大的重量和压力。

斜拉桥在现代化的交通运输中发挥着重要的作用，尤其是在大型桥梁建设中。

本文将详细介绍斜拉桥的施工工法，包括施工流程、注意事项、技巧以及未来发展趋势等。

一、斜拉桥的基本结构和施工流程斜拉桥主要由桥塔、钢索和桥面三部分组成。

桥塔是支撑钢索的主要结构，一般采用钢筋混凝土或钢材制成。

钢索则负责拉住桥面，其材料一般采用高强度钢丝。

桥面则是车辆行驶的区域，一般采用混凝土或钢梁制成。

施工流程主要包括以下几个步骤：1、建立桥塔：首先在桥的两端建立桥塔，一般采用钢筋混凝土或钢材制成。

2、安装钢索：在桥塔之间安装钢索，并将钢索固定在桥塔上。

3、安装桥面：在钢索上安装桥面，一般采用混凝土或钢梁制成。

4、调整和紧固钢索：调整钢索的松紧度，确保桥面的平稳性和承载能力。

5、完成施工：完成桥面的铺装、防撞护栏和人行道的安装等收尾工作。

二、斜拉桥施工的注意事项和技巧1、注意事项：在施工过程中，要注意保证桥塔和钢索的稳定性，防止因重量过大或施工不当导致结构变形或断裂。

同时，还要注意施工安全，防止因操作不当导致事故发生。

2、技巧：在安装钢索时，可以采用悬挂法或顶推法等技巧，提高安装效率和质量。

在调整钢索松紧度时，可以采用机械或液压方式进行调整，确保桥面的稳定性和平整度。

三、未来发展趋势和创新方向随着科技的进步和工程实践的积累，斜拉桥的施工工法也在不断发展和创新。

未来，斜拉桥施工工法将更加注重环保、节能和智能化等方面的发展。

新型材料和结构也将不断涌现，为斜拉桥的建设提供更多的选择和可能性。

总之，斜拉桥施工工法是一项综合性技术，需要充分了解其基本结构和施工流程，掌握施工技巧和注意事项。

随着科技的发展和创新，斜拉桥施工工法也将不断发展和完善，为现代化的交通运输提供更加安全、高效和环保的解决方案。

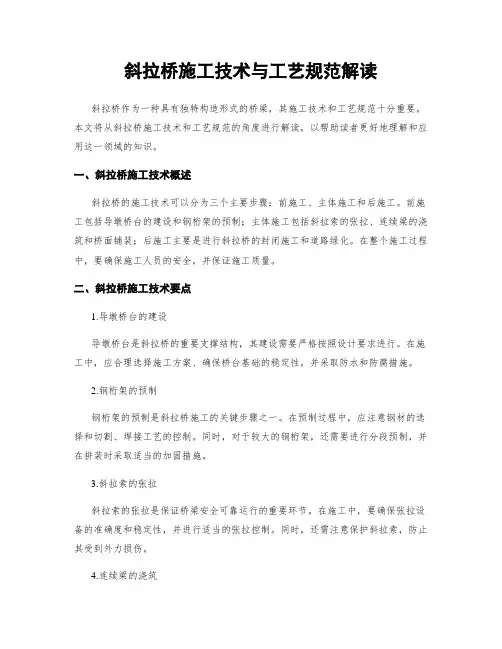

斜拉桥施工技术与工艺规范解读斜拉桥作为一种具有独特构造形式的桥梁，其施工技术和工艺规范十分重要。

本文将从斜拉桥施工技术和工艺规范的角度进行解读，以帮助读者更好地理解和应用这一领域的知识。

一、斜拉桥施工技术概述斜拉桥的施工技术可以分为三个主要步骤：前施工、主体施工和后施工。

前施工包括导墩桥台的建设和钢桁架的预制；主体施工包括斜拉索的张拉、连续梁的浇筑和桥面铺装；后施工主要是进行斜拉桥的封闭施工和道路绿化。

在整个施工过程中，要确保施工人员的安全，并保证施工质量。

二、斜拉桥施工技术要点1.导墩桥台的建设导墩桥台是斜拉桥的重要支撑结构，其建设需要严格按照设计要求进行。

在施工中，应合理选择施工方案、确保桥台基础的稳定性，并采取防水和防腐措施。

2.钢桁架的预制钢桁架的预制是斜拉桥施工的关键步骤之一。

在预制过程中，应注意钢材的选择和切割、焊接工艺的控制。

同时，对于较大的钢桁架，还需要进行分段预制，并在拼装时采取适当的加固措施。

3.斜拉索的张拉斜拉索的张拉是保证桥梁安全可靠运行的重要环节。

在施工中，要确保张拉设备的准确度和稳定性，并进行适当的张拉控制。

同时，还需注意保护斜拉索，防止其受到外力损伤。

4.连续梁的浇筑连续梁的浇筑是斜拉桥主体施工的重要环节。

在浇筑过程中，应注意混凝土的配合比例和浇筑工艺，确保浇筑质量。

此外，还需采取隔热、保温措施，以防止温度变化对浇筑质量产生不利影响。

5.桥面铺装桥面铺装是斜拉桥主体施工的最后一步，其质量直接影响行车安全和使用寿命。

在桥面铺装中，应注意铺装材料的选择和施工工艺，确保道路平整度和抗滑性能。

三、斜拉桥工艺规范解读1.施工组织与管理规范斜拉桥施工组织与管理规范主要包括合理安排施工流程、合理配置施工人员和设备、确保安全施工等方面内容。

其中，安全施工是最重要的一点，应严格按照相关法律法规进行操作，保护施工人员的生命安全。

2.材料与设备使用规范斜拉桥施工所使用的材料和设备必须符合相关标准，并通过质量检验。

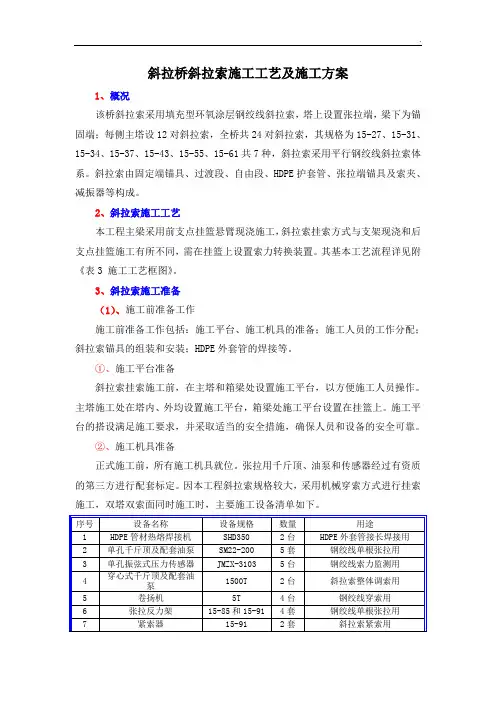

斜拉桥斜拉索施工工艺及施工方案1、概况该桥斜拉索采用填充型环氧涂层钢绞线斜拉索，塔上设置张拉端，梁下为锚固端；每侧主塔设12对斜拉索，全桥共24对斜拉索，其规格为15-27、15-31、15-34、15-37、15-43、15-55、15-61共7种，斜拉索采用平行钢绞线斜拉索体系。

斜拉索由固定端锚具、过渡段、自由段、HDPE护套管、张拉端锚具及索夹、减振器等构成。

2、斜拉索施工工艺本工程主梁采用前支点挂篮悬臂现浇施工，斜拉索挂索方式与支架现浇和后支点挂篮施工有所不同，需在挂篮上设置索力转换装置。

其基本工艺流程详见附《表3 施工工艺框图》。

3、斜拉索施工准备（1）、施工前准备工作施工前准备工作包括：施工平台、施工机具的准备；施工人员的工作分配；斜拉索锚具的组装和安装；HDPE外套管的焊接等。

①、施工平台准备斜拉索挂索施工前，在主塔和箱梁处设置施工平台，以方便施工人员操作。

主塔施工处在塔内、外均设置施工平台，箱梁处施工平台设置在挂篮上。

施工平台的搭设满足施工要求，并采取适当的安全措施，确保人员和设备的安全可靠。

②、施工机具准备正式施工前，所有施工机具就位。

张拉用千斤顶、油泵和传感器经过有资质的第三方进行配套标定。

因本工程斜拉索规格较大，采用机械穿索方式进行挂索施工，双塔双索面同时施工时，主要施工设备清单如下。

③、施工人员分配为有效安排斜拉索施工的各环节，统一协调指挥，斜拉索施工前，需进行人员的工作分配。

按本工程双塔双索面斜拉索同时施工的要求，每个索面需进行如下主要人员及岗位配置。

备注：HDPE管焊接和锚具组装安装在挂索前完毕，张拉工和穿索工经过培训后可上岗操作；④、斜拉索锚具组装和安装斜拉索各部件单独包装运输，现场组装。

斜拉索挂索前，对锚具进行组装和安装。

对于张拉端锚具，将固定端锚板与密封装置组装好，旋上螺母后安装于箱梁上混凝土锚块处，并临时将其与锚垫板固定。

对于张拉端锚具，将锚板与密封装置组装好后安装与塔内钢锚箱的锚固端处，并临时将其与锚垫板固定。

斜拉桥施工工艺1.索塔施工1）钢主塔施工钢主塔施工，应充分考虑垂直运输、吊装高度、起吊吨位等因素。

钢主塔应在工厂分段立体试拼装合格后出厂。

主塔在现场安装，常常采用现场焊接接头、高强度螺栓连接、焊接和螺栓混合连接的方式。

经过工厂加工制造和立体试拼装的钢塔在正式安装时，应进行测量控制，并及时用填板或对螺栓孔进行扩孔来调整轴线和方位，防止加工误差、受力误差、安装误差、温度误差、测量误差的积累。

钢主塔可用耐候钢材或喷锌层进行防锈。

但绝大部分钢塔都采用油漆涂料，一般可保持的使用年限为10年。

油漆涂料常采用2层底漆、3层面漆，其中4层由加工厂涂装，最后一道面漆由施工安装单位最终完成。

2）混凝土主塔施工（1）模板。

浇筑索塔混凝土的模板按结构形式不同可采用提升模板和滑升模板。

提升模板按其吊点的不同，可分为依靠外部吊点的单节整体模板逐段提升、多节模板交替提升以及本身带爬升模板。

滑升模数只适用于等截面的垂直塔柱。

（2）混凝土塔柱施工。

混凝土塔柱一般可采用支架法、滑模法、爬模法施工。

在塔柱内，在塔壁中间常常设有劲性骨架，劲性骨架在工厂加工，现场分段超前拼接，精确定位。

劲性骨架安装定位后，可供测量放样、立模、扎筋、拉索、钢套管定位用，也可供施工受力用。

（3）混凝土横梁施工。

在高空中进行大跨度、大断面现浇高强度等级预应力混凝土横梁的施工难度很大。

施工时要考虑到模板支承系统和防止支承系统的连接间隙变形、弹性变形、支承不均匀沉降变形，混凝土梁、柱与钢支承不同的线膨胀系数影响，日照温差对混凝土、钢材的不同时间差效应等产生的不均匀变形的影响，以及相应的变形调节措施。

每次浇筑混凝土的供应量应保证在混凝土初凝前完成浇筑，并且采取有效措施，防止在早期养护期间及每次浇筑过程中因支架的变形而造成混凝土梁开裂。

（4）主塔混凝土施工。

主塔混凝土施工常采用现场搅拌、吊斗提送的方法。

对于高度较高的主塔，施工时，应采用商品泵送大流动度混凝土。

为了改善混凝土可泵性能并达到较高的弹性模量和较小的混凝土收缩、徐变性能，应采用高密度骨料、低水灰比、低水泥用量，适量掺加粉煤灰和泵送外加剂，以便满足缓凝、早强、高强的混凝土泵送要求。

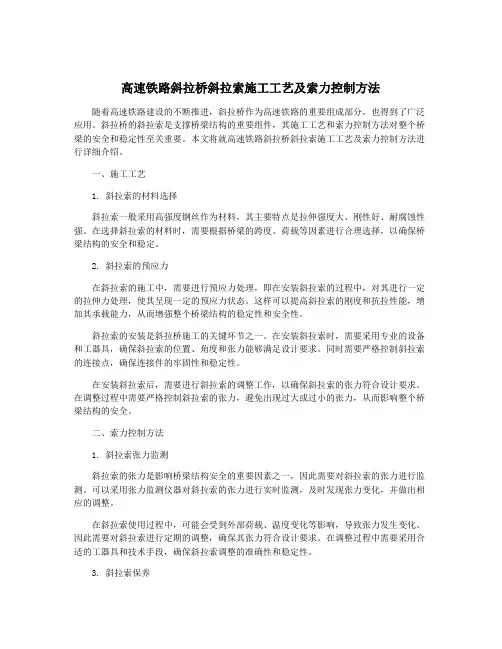

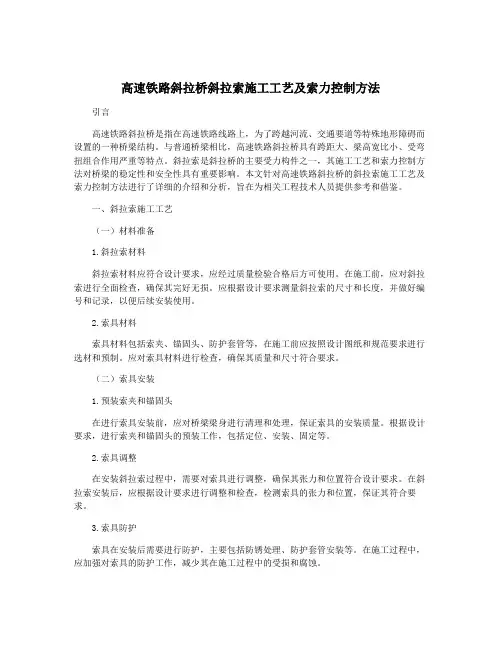

高速铁路斜拉桥斜拉索施工工艺及索力控制方法引言高速铁路斜拉桥是指在高速铁路线路上，为了跨越河流、交通要道等特殊地形障碍而设置的一种桥梁结构。

与普通桥梁相比，高速铁路斜拉桥具有跨距大、梁高宽比小、受弯扭组合作用严重等特点。

斜拉索是斜拉桥的主要受力构件之一，其施工工艺和索力控制方法对桥梁的稳定性和安全性具有重要影响。

本文针对高速铁路斜拉桥的斜拉索施工工艺及索力控制方法进行了详细的介绍和分析，旨在为相关工程技术人员提供参考和借鉴。

一、斜拉索施工工艺（一）材料准备1.斜拉索材料斜拉索材料应符合设计要求，应经过质量检验合格后方可使用。

在施工前，应对斜拉索进行全面检查，确保其完好无损。

应根据设计要求测量斜拉索的尺寸和长度，并做好编号和记录，以便后续安装使用。

2.索具材料索具材料包括索夹、锚固头、防护套管等，在施工前应按照设计图纸和规范要求进行选材和预制。

应对索具材料进行检查，确保其质量和尺寸符合要求。

（二）索具安装1.预装索夹和锚固头在进行索具安装前，应对桥梁梁身进行清理和处理，保证索具的安装质量。

根据设计要求，进行索夹和锚固头的预装工作，包括定位、安装、固定等。

2.索具调整在安装斜拉索过程中，需要对索具进行调整，确保其张力和位置符合设计要求。

在斜拉索安装后，应根据设计要求进行调整和检查，检测索具的张力和位置，保证其符合要求。

3.索具防护索具在安装后需要进行防护，主要包括防锈处理、防护套管安装等。

在施工过程中，应加强对索具的防护工作，减少其在施工过程中的受损和腐蚀。

（三）索力施加斜拉索的索力施加是斜拉桥施工的关键环节之一，其施加过程需要严格控制，确保斜拉索的张力符合设计要求。

在施加索力前，应对索具进行充分准备工作，包括预装、调整、检查等工作。

在施加索力时，应根据设计要求采用合适的方法和工具，确保斜拉索的张力和位置符合要求。

（四）索力控制斜拉索的索力控制是斜拉桥施工的重要环节，其控制方法应根据设计要求和实际情况进行灵活调整。

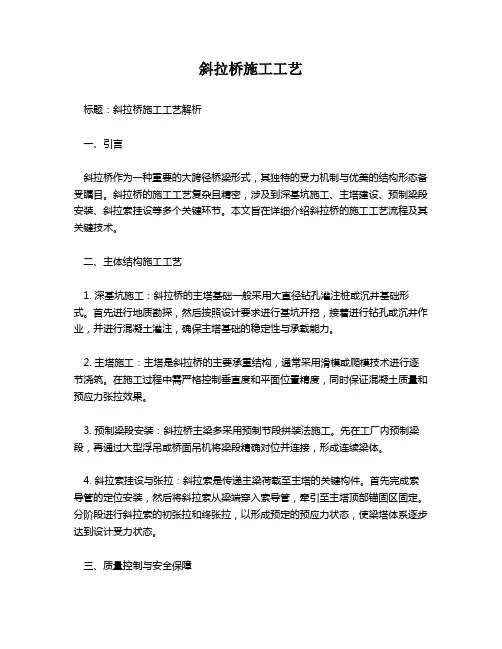

斜拉桥施工工艺标题：斜拉桥施工工艺解析一、引言斜拉桥作为一种重要的大跨径桥梁形式，其独特的受力机制与优美的结构形态备受瞩目。

斜拉桥的施工工艺复杂且精密，涉及到深基坑施工、主塔建设、预制梁段安装、斜拉索挂设等多个关键环节。

本文旨在详细介绍斜拉桥的施工工艺流程及其关键技术。

二、主体结构施工工艺1. 深基坑施工：斜拉桥的主塔基础一般采用大直径钻孔灌注桩或沉井基础形式。

首先进行地质勘探，然后按照设计要求进行基坑开挖，接着进行钻孔或沉井作业，并进行混凝土灌注，确保主塔基础的稳定性与承载能力。

2. 主塔施工：主塔是斜拉桥的主要承重结构，通常采用滑模或爬模技术进行逐节浇筑。

在施工过程中需严格控制垂直度和平面位置精度，同时保证混凝土质量和预应力张拉效果。

3. 预制梁段安装：斜拉桥主梁多采用预制节段拼装法施工。

先在工厂内预制梁段，再通过大型浮吊或桥面吊机将梁段精确对位并连接，形成连续梁体。

4. 斜拉索挂设与张拉：斜拉索是传递主梁荷载至主塔的关键构件。

首先完成索导管的定位安装，然后将斜拉索从梁端穿入索导管，牵引至主塔顶部锚固区固定。

分阶段进行斜拉索的初张拉和终张拉，以形成预定的预应力状态，使梁塔体系逐步达到设计受力状态。

三、质量控制与安全保障在整个施工过程中，需要严格执行国家相关规范和技术标准，进行全过程的质量监控和安全防护。

包括但不限于材料检验、施工过程监控、结构应力应变监测、环境影响评估等，确保斜拉桥结构的安全可靠和耐久性。

四、结语斜拉桥施工工艺集现代工程技术之大成，是力学、材料科学、结构工程、施工技术等多种学科交叉融合的体现。

只有通过严谨的设计、精细的施工和严格的管理，才能确保斜拉桥这一“空中彩虹”的完美呈现。

在未来，随着新材料、新技术的不断发展与应用，斜拉桥施工工艺也将不断创新和完善，为我国乃至全球的桥梁建设事业贡献更大的力量。

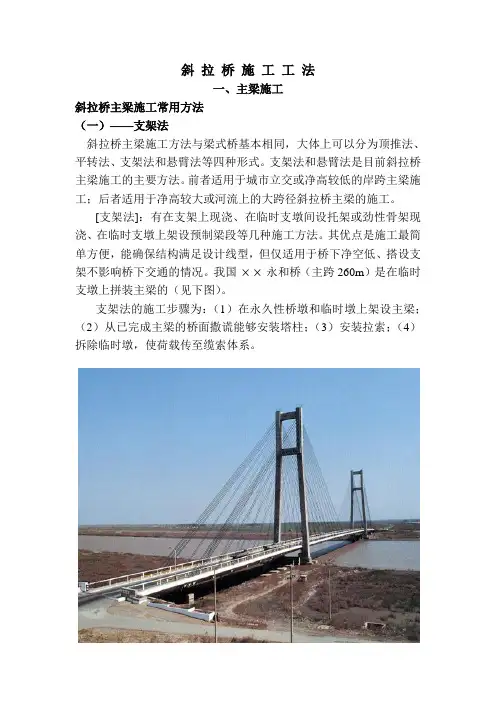

斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。

支架法和悬臂法是目前斜拉桥主梁施工的主要方法。

前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。

[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。

其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。

我国 永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。

支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。

（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。

悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。

[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。

我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。

斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。

下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。

随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。

悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。

2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。

3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。

斜拉桥施工工法一、主梁施工斜拉桥主梁施工常用方法（一）——支架法斜拉桥主梁施工方法与梁式桥基本相同，大体上可以分为顶推法、平转法、支架法和悬臂法等四种形式。

支架法和悬臂法是目前斜拉桥主梁施工的主要方法。

前者适用于城市立交或净高较低的岸跨主梁施工；后者适用于净高较大或河流上的大跨径斜拉桥主梁的施工。

[支架法]：有在支架上现浇、在临时支墩间设托架或劲性骨架现浇、在临时支墩上架设预制梁段等几种施工方法。

其优点是施工最简单方便，能确保结构满足设计线型，但仅适用于桥下净空低、搭设支架不影响桥下交通的情况。

我国 永和桥（主跨260m）是在临时支墩上拼装主梁的（见下图）。

支架法的施工步骤为：（1）在永久性桥墩和临时墩上架设主梁；（2）从已完成主梁的桥面撒谎能够安装塔柱；（3）安装拉索；（4）拆除临时墩，使荷载传至缆索体系。

（二）——悬臂浇筑法悬臂法一般是在支架上修建边跨，然后中跨采用悬臂施工的单悬臂法，也可以是对称平衡施工的自由悬臂法。

悬臂施工法一般分为悬臂拼装法和悬臂浇筑法。

[悬臂浇筑法]：是从塔柱两侧用挂蓝对称逐段就地浇筑混凝土。

我国大部分混凝土斜拉桥主梁都是采用悬臂浇筑法施工的。

斜拉桥主梁的悬臂施工与连续梁和连续刚构桥类似，不同的是如果能利用斜拉索，可以采用更轻型的挂蓝施工。

下图为（主跨426.7m）的悬臂浇筑和挂蓝施工照片。

随着我国交通基础设施建筑的高速发展，斜拉桥以其优美的造型，较大的跨越能力，良好的结构受力性能，抗震能力强及施工方法成熟等特点，在高等级公路和城市道路跨越江河的桥梁建设中占据了重要地位，得到了广泛应用。

悬臂浇筑法流程法流程（三）施工时要应注意的安全问题1、放索时所需场面大，应设标识牌及围栏，下料时应注意切割片高速飞转或破碎伤人。

2、斜拉索及配套产品均为易燃物，要注意防火，并按要求配置灭火器材。

3、挂索时所搭建的临时工作平台要牢固，平台设安全护拦及安全网，操作人员必须佩戴安全带及安全帽。
