CDC类详解

  • 格式：docx
  • 大小：31.90 KB
  • 文档页数：15

CDC
CObject
└CDC
CDC类定义的是设备上下文对象的类。

CDC对象提供处理显示器或打印机等设备上下文的成员函数，以及处理与窗口客户区对应的显示上下文的成员。

通过CDC对象的成员函数进行所有的绘图。

类对设备上下文操作提供了成员函数，处理绘图工具。

安全型图形设备接口（GDI）对象收集，以及处理颜色和调色板。

它还为获取和设置绘图属性、映射，处理视点、窗口扩展、转换坐标，处理区域、剪贴、绘制直线及绘制简单椭圆和多边形等形状提供了成员函数。

另外还为绘制文本、处理字体，使用打印机跳转，滚动和播放元文件提供成员函数。

使用CDC对象时要构造它，然后调用与它平等的、使用设备上下文的Windows函数的成员函数。

注意：
Windows 95下所有屏幕坐标限制在16位以内。

因此向CDC成员函数传递的int必须在-32768至32767之间。

CDC包含m_hDC和m_hAttribDC两个设备上下文，它们在CDC对象创建时参考同一个设备。

CDC指导所有对m_hDC的输出GDI调用以及对m_hAttribDC的大部分属性GDI 调用（GetTextColor是属性调用的例子，而SetTextColor是一个输出调用）。

例如框架使用这两个设备上下文实现CMetaFileDC对象，在从物理设备读取属性期间向元文件发送输出。

打印预览以相同风格在框架中实现。

还可以以相似方法在特殊应用代码中使用这两个设备上下文。

可能多次需要来自m_hDC和m_hAttribDC设备上下文的文本度量信息。

以下几对函数提供了这项功能：
CDC类成员
安全型选择帮助器
简单绘图函数
* CClientDC子类
1. CClientDC类只能在客户区绘图；
2. 所谓客户区指窗口区域中去掉边框、标题栏、菜单栏、工具栏、状态栏等之外的部分，它是用户可以操作的区域；
3. 在使用CClientDC进行绘图时，一般要调用GetClientRect()函数来获取客户区域的大小；
4. CClientDC类在构造函数中调用Windows API函数GetDC()，在析构时响应ReleaseDC()；
5. CClientDC类的窗口句柄保存在成员变量m_hWnd，为构造CClientDC，需将CWnd作为参数传递给构造函数。

* CWindowDC子类
1. CWindowDC对象在构造时调用Windows API函数GetWindowDC，在析构时调用相应的API函数ReleaseDC，这意味着CWindowDC对象可访问CWnd所指向的为整个全屏幕区域；
2. CWindowDC允许在显示器的任意位置绘图。

坐标原点在整个窗口的左上角。

3. 在使用CWindowDC进行绘图时，一般要调用GetWindowRect函数来获取整个应用程序窗口区域的大小；
4. CWindowDC类的窗口句柄保存在成员变量m_hWnd，为构造CClientDC，需
将CWnd作为参数传递给构造函数。

* CPaintDC子类
1. 通常CPaintDC用来响应WM_PAINT消息。

一般应用在OnPaint函数.
2. CClientDC也是从CDC派生出来的.构造时自动调用GetDC函数,析构时自动调用ReleaseDC函数.一般应用于客户区窗口的绘制.
3. CPaintDC只能在WM_PAINT消息中使用, 用于有重画消息发出时才使用的内存设备环境, 而CClientDC和客户区相关,有重画消息发出时才使用的内存设备环境, 可在任何地方使用.
4. 在处理窗口重画时，必须使用CPaintDC，否则WM_PAINT消息无法从消息队列中清除，将引起不断的窗口重画。

* CMetaFileDC子类
1. 在应用程序中，有一些图像是需要经常重复显示的.这样的图形最好事先绘制好形成一个文件，并存储在内存中，当用到它时直接打开就可以了，这种图形文件叫做图元文件；
2. 制作图元文件需要一个特殊的设备描述环境CMetaFileDC类.它也是由CDC 类继承来的，因此它包含了CDC类的所有绘图方法。

3. 一般先在视图类的OnCreate()函数中创建图元文件.具体做法为：先定义一个CMetaFileDC类的对象，然后用该对象的Create()函数创建它，该函数的原型为：BOOL Create(LPCTSTR lpszFilename=NULL)；
4. 接下来使用由CDC继承来的绘图方法绘制图元文件，最后使用Close()函数结束绘制并保存该图元文件到类的数据成员中（该数据成员的类型应为
HMETAFILE）。

5. 当需要显示该图元文件时，使用CDC类的成员函数PlayMetaFile()。

当不再使用该图元文件时，要用函数DeleteMetaFile()将其删除。

合集下载

c++第5章 图形绘制

c++第5章 图形绘制

第5章图形绘制在Visual C++6.0中，掌握图形程序设计方法是非常重要的。

因为图形在任何一个可视化工程项目中都是不可缺少的。

CDC（设备环境）类封装了图形绘制所需要的各种操作。

本章我们将通过实际例子和较详细的阐述，来了解和掌握如何使用设备环境类（CDC）及图形设备接口（GDI）进行图形绘制。

5．1 设备环境与设备环境类（CDC）5．1．1 设备环境设备环境也称设备上下文（Device Context,简称DC），是计算机物理设备的代表，也是图形设备接口的主要组成部分。

由于Windows是一个与设备无关的操作系统，即Windows不允许直接访问硬件，如果用户想将文本和图形绘制到显示器或其它设备中去，必须通过“设备环境”这个抽象层与硬件进行通信，设备上下文对象的作用就是实现Windows的设备无关性，任何向屏幕上进行输出的功能都要间接地通过它来完成。

设备上下文是Windows的一种数据结构，它包含了有关如显示器或打印机等设备的绘图属性信息。

所有绘画都是通过设备上下文对象来实现的，该对象封装了Windows的画线、图形和文本的API函数。

设备上下文允许在Windows下独立于设备的绘画。

设备上下文不仅能够被用来在屏幕上绘画,它也可以将绘画输出到打印机和图元文件中。

5．1．2 设备环境类设备环境类CDC直接继承于CObject类，该类定义了一类设备对象。

CDC对象提供了非常多的成员函数，与设备环境的显示器、打印机等一起工作。

例如，如果要在显示器等设备上绘制图形，我们可以用MFC提供的设备环境类CDC类，因为CDC类中包含了绘图所需要的所有成员函数。

同时。

MFC还提供了以下几个CDC的派生类：1、CPaintDC类此类比较特殊，它的构造函数和析构函数都是针对OnPaint进行的。

用户一旦获得相关的CDC指针，就可以将它当做任何设备环境（包括屏幕、打印机）指针来使用，CPaintDC类的构造函数会自动调用BeginPaint，而它的析构函数则会自动调用EndPaint。

CDC类

CDC类

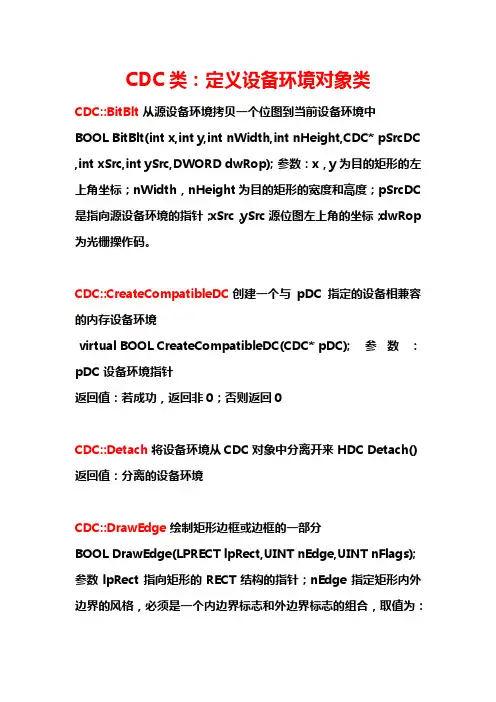

CDC类：定义设备环境对象类CDC::BitBlt从源设备环境拷贝一个位图到当前设备环境中BOOL BitBlt(int x,int y,int nWidth,int nHeight,CDC* pSrcDC ,int xSrc,int ySrc,DWORD dwRop); 参数：x，y为目的矩形的左上角坐标；nWidth，nHeight为目的矩形的宽度和高度；pSrcDC 是指向源设备环境的指针；xSrc，ySrc源位图左上角的坐标；dwRop 为光栅操作码。
