CDP-M10电机智能保护器说明书(V1[1].0版)090917

How to configure, monitor, and control Motor Insight via Modbus, DeviceNet, and PROFIBUSApplicationMotor Insight T is an advanced motor protective relay with thermal motor overload, supply,and load protection; configurable ground fault detection; power monitoring; an intuitive user interface; and optional communications. The optional communications allow for remote control and reset of faults, and remote monitoring of numerous operating and configuration parameters. The communication modules also include inputs that can be usedto bring the status of sensors or switches backto the system controller, as well as outputs to control the contactor or turn on pilot lights.OverviewThe industrial networks supported by the Motor Insight relay are all open networks. This means that there are many software tools already available that can be used to configure the device over these networks. Each of the supported networks will be discussed in this document, including suggestions for various configuration tools, many of which are free downloads from the Internet. In many cases, the network tools supplied by the manufacturerof the network master can be used to configure any device on that network.Overview of Modbus T, DeviceNet E and PROFIBUS TFor most applications, the Motor Insight relay parameters can be easily configured using its intuitive user interface. Then, the communication network master can be used to control and monitor the device during operation. This network master reads status information from each slave device and writes control information. The communication interface modules forMotor Insight allow control for the following:1. Remote reset of a fault2. Remote trip3. Control of on-board field outputs Numerous parameters are available to be monitored from Motor Insight, including:1. Device status bits2. rms current IA3. rms current IB4. rms current IC5. rms current average6. rms voltage VAB7. rms voltage VBC8. rms voltage VCA9. rms voltage average10. Total kW11. Voltage unbalance percent12. Current percent13. Apparent power factor14. Residual ground current deciamps15. Frequency16. Overload thermal pile17. Trip reason18. Overload status19. Error code20. Field inputsThe following is a discussion concerning the third-party software tools available for the open networks supported by Motor Insight. ModbusMotor Insight supports both Modbus RTU and Modbus ASCII modes, as well as baud rates from 9600 to 115.2K baud. It will communicate with any Modbus master.The unique aspect of Modbus is that special configuration tools are typically not necessaryas they are with many other industrial networks. The reason is that Modbus requires Modbus Data Register addresses for all parameters in all Modbus devices. This allows a Modbus master to easily read and write data to a Modbus slave device for configuration, control, and monitoring purposes. Motor Insight is no different. It has assigned a Modbus Data Address to all available parameters. This information is publishedin the Motor Insight overload and monitoring relays user manual, publication MN04209001E.Eaton Corporation Electrical Sector1111 Superior Ave. Cleveland, OH 44114United States877-ETN-CARE (877-386-2273) © 2010 Eaton CorporationAll Rights ReservedPrinted in USAPublication No. AP04209004E / Z9775 August 2010PowerChain Management is a registered trademark of Eaton Corporation.All other trademarks are property of their respective owners.Application Paper AP04209004E Effective August 2010How to configure, monitor, and control Motor Insight via Modbus, DeviceNet,and PROFIBUSIf a third-party Modbus software package is desired to configureor verify the configuration or operation of Motor Insight, there are numerous software tools available. Many of these tools are free downloads, such as ModScan. Others can be found by simply searching the Web for Modbus Software Tools.Eaton has a line of electronic operator interface devices called HM i.A program for a 4-inch HM i is available as a free download from /motorinsight or via this direct link. This program communicates via Modbus to multiple Motor Insight devices. It contains screens for configuring, monitoring, and controlling upto 16 Motor Insights from a single HM i. To obtain the HM i software needed to download the program to an HM i, visit / electrical. Then, click the “Tools & Downloads” link. Next, select “Software Downloads.” On the next page, under the Products drop-down, select “Operator Interface...” and then select “HM i Operator Interface Configuration Software.” Also note that the HM i software allows for changing the HM i program so it can be downloaded to any size HM i: 4-, 6-, 8-, or 10-inch unit.Another source of available Modbus tools can be found on the official Modbus Web site: .DeviceNetUnlike Modbus, where all parameters in a device have a data address assigned to them, DeviceNet slave devices use input and output assemblies. Each input assembly will include the same status bits indicating operational status of the device. The various input assemblies differ by the additional data that can be monitored with each. The Motor Insight relay has five different input assemblies. Two of these input assemblies allow the user to select the parameters to monitor. The various output assemblies are for control. They provide the ability to reset faults, trip the overload, and turn the outputs on-board the DeviceNet module on and off. DeviceNet is an open network that requires a software tool to configure slave devices and to map their data into the scan list of the master. The manufacturer of the DeviceNet master will provide a software tool to map slave devices into the scan list of the master so the system controller can control and monitor each Motor Insight. Motor Insight contains an intuitive user interface for configuration, but when on a DeviceNet network, it can be configured by any third-party DeviceNet commissioning tool as well. The DeviceNet specification requires that all DeviceNet products have an eds file (electronic data sheet). This file is a text file that is used to uniquely define each parameter in the device. DeviceNet commissioning tools are designed with the ability to import eds files for any valid DeviceNet slave device. The software tool can then be used to configure the device. There are two eds files and an icon file available for Motor Insight. They may be downloaded from/motorinsight. These files can then be imported into any valid DeviceNet commissioning software, such as:1. Eaton’s CHStudio E2. Eaton’s ELCSoft (DNET CONFIG Tool)3. Rockwell’s RSNetWorx E for DeviceNetCHStudio is a free download from the Eaton Web site; searchfor CHStudio and download the software and activation code.It can be used to configure any DeviceNet slave device, but notthe network master.ELCSoft is the programming software for the Eaton PLC line called ELC. This PLC line includes a complete DeviceNet master, the ELC-CODNETM module. The commissioning software is included in the ELCSoft programming software. It can configure any DeviceNet slave device by importing the eds file for the device and can fully configure the ELC-CODNETM DeviceNet master module.The manufacturer of the network master typically supplies the software tools needed to configure the master. RSNetWorxfor DeviceNet can be purchased from Rockwell or a Rockwell distributor. Motor Insight eds files can be imported into RSNetWorx for DeviceNet, allowing the software to configurethe Motor Insight and a Rockwell DeviceNet master.Once all slave devices on a DeviceNet network have been configured and mapped into the DeviceNet master’s scan list, the master will continuously poll the slave devices, like the Motor Insight, writing control data to them and monitoring various parameters. Motor Insight has more data available to monitor than any other overload relay of its type. This information is published in the Motor Insight overload and monitoring relay user manual, MN04209001E.Another source of available DeviceNet tools can be found on the official DeviceNet Web site: .PROFIBUSPROFIBUS is very similar to DeviceNet in that the network configuration tools are typically supplied by the manufacturer of the PROFIBUS master. There is also a file for PROFIBUS similar to the eds file for DeviceNet, called a GSD file. All valid PROFIBUS slave devices must have a GSD file. This file is imported into the PROFIBUS commissioning tool or the programming software, allowing the software to configure the device and map its I/O data so the PROFIBUS master can poll the slave devices for control and monitoring purposes. These PROFIBUS tools are supplied bythe manufacturer of the PROFIBUS master. The GSD file may be downloaded from /motorinsight. This file can then be imported into any valid PROFIBUS software tool, such as Siemen’s SIMATIC Software. Other PROFIBUS network product vendors are Woodhead Connectivity, Bihl+Wiedemann GmbH and PROCENTEC. Another source of available PROFIBUS tools can be found on the official PROFIBUS Trade Organization Web site: /.Supporting documentationMotor Insight User Manual MN04209001E Motor Insight DeviceNet Instructional Leaflet IL04209005EMotor Insight Modbus Instructional Leaflet IL04209004EMotor Insight PROFIBUS Instructional Leaflet IL0420900XEELC System Manual MN05003003EELC-CODNETM Instructional Leaflet IL05001003EHM i User manual MN04802014EAdditional helpIn the event that additional help is needed, please contact the Technical Resource Center at 1-877-ETN-CARE (386-2273).。

PGM-100A 低压电动机保护装置技术和使用说明书V1.0版江苏国网自控科技股份有限公司Jiangsu State Grid Automation Technology CO.,LTD.PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司目录1. 产品概述 ___________________________________________________________ 1 1.1 产品特点 _______________________________________________________________ 1 1.2 选型指南 _______________________________________________________________ 2 1.3 功能配置 _______________________________________________________________ 31.4 装置外观 _______________________________________________________________ 42. 技术参数 ___________________________________________________________ 53. 安装尺寸 ___________________________________________________________ 6 3.1 装置外型图 _____________________________________________________________ 6 3.2 装置开孔图 _____________________________________________________________ 63.3电流变换模块尺寸 ______________________________________________________ 74. 保护功能 ___________________________________________________________ 8 4.1 过负荷保护 _____________________________________________________________ 8 4.2 堵转保护 _______________________________________________________________ 8 4.3 启动超长保护 ___________________________________________________________ 8 4.4 断相保护 _______________________________________________________________ 8 4.5 反相保护 _______________________________________________________________ 9 4.6 电流不平衡保护 _________________________________________________________ 9 4.7 接地保护 _______________________________________________________________ 9 4,8 过热保护 ______________________________________________________________ 10 4.9 欠电流保护 ____________________________________________________________ 10 4.10 外部故障联锁 __________________________________________________________ 114.11 漏电流保护 ___________________________________________________________ 115. 参数设置 __________________________________________________________ 126. 装置调试 __________________________________________________________ 157. 操作介绍 __________________________________________________________ 16 7.1 信号灯 ________________________________________________________________ 16 7.2 按键 __________________________________________________________________ 16 7.3 测量显示 ______________________________________________________________ 16 7.4 参数设置 ______________________________________________________________ 17 7.5 动作代码 ______________________________________________________________ 18PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司7.6 调试操作 _______________________________________________________________ 197.7 动作查询 ______________________________________________________________ 198. 直流输出 __________________________________________________________ 209. 网络通讯 __________________________________________________________ 2010. 装置端子 _________________________________________________________ 20 10.1 端子图 _______________________________________________________________ 2010.2 端子说明 _____________________________________________________________ 2111. 装置接线__________________________________________________________ 2212. 订货须知 _________________________________________________________ 22附录Ⅰ Modbus通讯协议地址表 _________________________________________ 23附录Ⅱ操作指南 ______________________________________________________ 25PGM-100A低压电动机保护装置技术和使用说明书江苏国网自控科技股份有限公司1. 产品概述PGM-100A低压电动机保护装置采用先进的技术，精心的设计，使保护装置不受外部干扰的影响，确保保护装置的安全性和可靠性。

EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。

•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。

反时限：按时间--电流特性曲线动作。

负载电流大于预先设定的保护电流值。

逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。

报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。

报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。

电机保护控制器使用说明书（HTMPC）一．概述交流异步电动机的启动方式一般分为直接启动和降压启动两类。

而降压启动方式又分为星-三角（Y-△）降压启动和自耦变压器降压启动等启动方式。

电机直接启动电路简单维护方便。

星-三角（Y-△）降压启动电路和自耦变压器降压启动电路相对较复杂，配线麻烦，故障率高且不易维修。

为简化控制，减少故障率，同时方便维修，我公司开发了专门用于三相交流异步电机星-三角（Y-△）降压启动或自耦变压器降压启动的“电机保护控制器”，从而有效保护电机，延长电机的使用寿命。

该控制器采用微电脑（MCU）控制，内部定时，省掉了外部时间继电器、中间继电器。

控制器内部大功率继电器输出，只需接入相应的交流接触器即可，大大简化了控制电路，接线方便，简单易用，便于维修。

控制器具有电机运行电流监测，实时监测三相电流，数码管显示其中的一相（可用按键选择显示相），并有缺相（无电流相）、过流及不平衡保护。

二．功能特点1．采用国际新型电子技术，以高速微处理器为核心的数字式智能型电机保护与启动控制装置。

2．具有多种电机保护方式：缺相保护、过流（过载、堵转、短路）保护、三相电流不平衡保护。

当电机出现故障时切断电机电源，在数码管上显示故障代码，同时故障报警输出继电器吸合。

3．具有电机软启动功能，可设置的多种控制方式，适用各种不同场合的应用。

4．电机启动时间可设置并保存，断电不丢失。

5．可配接多种电机，适用范围广。

根据使用的电流互感器设置指示电流的变比，根据电机功率设置报警电流值，断电不丢失。

6．具有面板按键启、停，远程启、停两种工作方式。

7．四位大尺寸高亮数码管，显示三相电流的有效值。

LED指示当前显示电流的相序，并可用按键切换。

8．控制输出为无源接点，应用简单、方便。

三．技术指标1．工作电压：AC85V～260V；2．工作温度：0－40℃；工作湿度：≦85%；3．外形尺寸：160×mm80mm×160mm；（横式安装）4．开孔尺寸：152mm×76mm；5．控制输出触点容量：７A 240VAC；6．电流显示精度：±1%FS；7．缺相保护动作时间：<2S；8．过流和三相不平衡保护动作时间：<2S（全压启动后）。

三、技术特征一、概 述1.3 正常工作条件及安装条件1.3.1 使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

1.3.2 垂直或水平安装。

二、结构特征CD S 9-□□□ 安装、使用产品前，请仔细阅读使用 说明书，并妥善保管、备用。

CDS9系列数显智能型电动机保护器-6-合格证本产品执行GB/T 14048.4标准，经检验合格，准予出厂。

名 称：型 号：检 验 员：检验日期：见内盒标签检 01使用说明书CDS9系列数显智能型电动机保护器3.1 额定绝缘电压Ui ：AC380V 3.2 额定工作电压Ue ：AC380V3.3 额定控制电源电压Us ：AC50/60Hz AC220V ～AC380V 3.4 整定电流范围：CDS9-A ：1-20A ；CDS9-B ：20-200A ； CDS9-D ：200-500A (二次穿芯)。

3.5 使用类别：主回路AC -3；配用的辅助触头(本体)AC -153.6 辅助回路触点种类数量：1常开本产品主要由壳体、设定面板、主控制电路和接线底座等组成；有极其良好的反时限特性，设有液晶屏显示，运行、断相、过载故障指示。

1.1 适用范围CDS9系列数显智能型电动机保护器（以下简称保护器）适用于在交流50/60Hz，电压380V、220V的供电电路中与交流接触器等开光电器组成电动机控制电路。

当电动机的主电路出现非正常工作状态时，及时断开开关电路触头，分断电动机的三相电源，快速可靠地保护电动机。

支持多种启动方式，纯保护启动、直接启动、星三角启动、自耦降压启动；具有过载保护、断相保护、堵转保护、欠电压保护、漏电保护，启动超时保护及三相电路不平衡保护。

执行标准：GB/T 14048.41.2 型号定义:额定控制电源电压Us：规格代号：A：1-20A；B ：20-200A；D：200-500A(二次穿芯)。

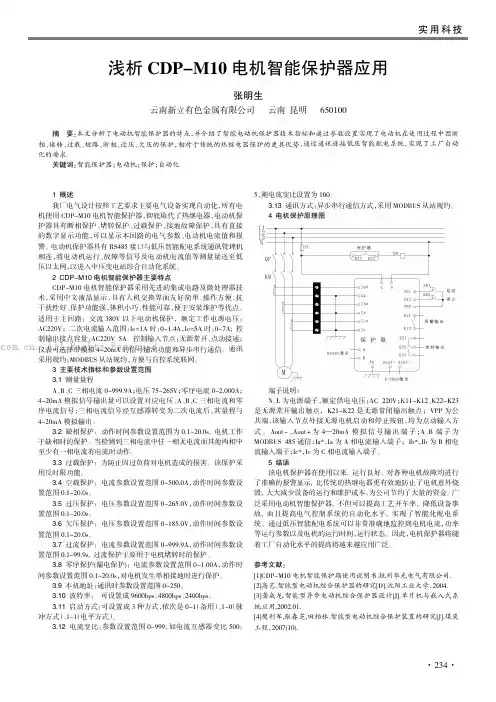

1概述我厂电气设计按照工艺要求主要电气设备实现自动化，所有电机使用CDP-M10电机智能保护器，彻底取代了热继电器，电动机保护器具有断相保护、堵转保护、过载保护、接地故障保护，具有直接的数字显示功能，可以显示本回路的电气参数、电动机电流值和报警。

电动机保护器具有RS485接口与低压智能配电系统通讯管理机相连，将电动机运行、故障等信号及电动机电流值等测量量送至低压以太网，以进入中压变电站综合自动化系统。

2CDP-M10电机智能保护器主要特点CDP-M10电机智能保护器采用先进的集成电路及微处理器技术，采用中文液晶显示，具有人机交换界面友好简单、操作方便，抗干扰性好、保护功能强，体积小巧、性能可靠，便于安装维护等优点。

适用于主回路：交流380V以下电动机保护，额定工作电源电压：AC220V；二次电流输入范围：Ie=1A时：0~1.4A，Ie=5A时：0~7A;控制输出接点容量：AC220V5A。

控制输入节点：无源常开、点动接通；仪表可选择带模拟4-20mA的信号输出功能和异步串行通信。

通讯采用规约：MODBUS从站规约，方便与自控系统联网。

3主要技术指标和参数设置范围3.1测量量程A、B、C三相电流0~999.9A；电压75~265V；零序电流0~2.000A；4-20mA模拟信号输出量可以设置对应电压、A、B、C三相电流和零序电流信号；三相电流信号经互感器转变为二次电流后，其量程与4-20mA模拟输出。

3.2缺相保护：动作时间参数设置范围为0.1~20.0s,电机工作于缺相时的保护。

当检测到三相电流中任一相无电流而其他两相中至少有一相电流有电流时动作。

3.3过载保护：为防止因过负荷对电机造成的损害。

该保护采用反时限功能。

3.4空载保护：电流参数设置范围0~500.0A，动作时间参数设置范围0.1~20.0s。

3.5过压保护：电压参数设置范围0~265.0V，动作时间参数设置范围0.1~20.0s。

CDP-M10 电机智能保护器说 明 书（V1.0） ）杭州华光电气有限公司HANGZHOU CHINA-SHINE ELECTRIC CO.,LTD目录一、 概述......................................................... 1 二、 主要特点..................................................... 1 三、 正常使用条件................................................. 1 四、 外型尺寸..................................................... 2 五、 主要技术指标和参数设置范围................................... 2 六、 保护功能和操作方法........................................... 1 七、 注意事项.................................................... 13 八、 订货说明.................................................... 13 九、 外部接线示意图.............................................. 14电机智能保护器 CDP-M10 使用说明书一、 概述CDP-M10 电机智能保护器采用先进的集成电路及微处理器技术，采用中文液晶显示， 具有人机交换界面友好简单、操作方便，抗干扰性好、保护功能强，体积小巧、性能可靠， 便于安装维护等优点。

二、 主要特点1) 各类故障以相应中文及代码提示，显示直观清晰，并具有缺相、过载、空载、过压、欠 压、过流、零序(漏电)、启动超时保护功能和晃电自启动功能，相关保护定值和时间定 值设定均以中文菜单提示输入，操作简单方便。
