丝印常见问题分析与解决HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第四节丝网印刷常见问题及解决办法一、丝网印版常见故障的分析在丝印感光制版过程中，由于操作不当或对制版材料的选择与使用不尽合理，往往会使制得的丝网印版存在各种各样的故障与弊病，以至直接影响到丝印产品的丝印故障的产生，有单一方面原因的，但更多的则是错综复杂诸原因的交叉影响的结果。
这是操作者在判定故障原因，采取相应对策时要特别注意的。
（一）、糊版糊版亦称堵版，是指丝网印版图文通孔部分在印刷中不能将油墨转移到承印物上的现象。
这种现象的出现会影响印刷质量，严重时甚至会无法进行正常印刷。
丝网印刷过程中产生的糊版现象的原因是错综复杂的。
糊版原因从以下各方面进行分析。
1、印物的原因。
丝网印刷承印物是多种多样的，承印物的质地特性也是产生糊版现象前一个因素。
例如：纸张类、木桩类、织物类等承印物表面平滑度低，表面强度较差，在印刷过程中比较容易产生掉粉、掉毛现象，因而制成糊版。
1、车间温度、湿度油墨性质的原因。
2、丝网印刷车间要求保持一定的温度和相对湿度。
如果温度高，相对湿度低，油墨中的挥发溶剂就会很快地挥发掉，油墨的黏度变高，从而堵住网孔。
另一点应该注意的是，如果停机时间过长，也会产生糊版现象，时间越长糊版越严重。
其次是，如果环境温度低，油墨流动性差也容易产生糊版。
3、丝网印版的原因。
制好的丝网印版在使用前用水冲洗干净并干燥后方能使用。
如果制好版后放置过久不及时印刷，在保存过程中或多或少就会黏附尘土，印刷时如不清洗，就会造成糊版。
4、印刷压力的原因。
印刷过程中压印力过大，会使刮板弯曲，刮板与丝网印版和承印物不是线接触，而呈面接触，这样每次刮印都不能将油墨刮干净，而留下残余油墨，经过一定时间便会结膜造成糊版。
5、丝网印版与承印物间隙不当的原固。
丝印版与承印物之间的间隙不能过小，间隙过小在刮印后丝网印版不能脱离承印物，丝网印版抬起时，印版底部黏附一定油墨，这样也容易造成糊版。
丝网印刷故障产生的原因是多方面的，涉及丝印印版、丝印刮版、丝印油墨、丝印设备、丝印材料以及操作技术等诸多因素。
丝印故障的产生，有单一方面原因的，但更多的则是错综复杂的诸原因的交叉影响的结果。
这里为大家收集了100条在丝网印刷、移印以及其他特种印刷常见的问题和解决方案，信息来自慧聪网论坛、合作客户以及行业人士等，希望能够为企业在日常生产中提供帮助。
检索目录基础知识1丝网印刷有哪五个变量2何为光的三原色，何为色料的三原色3什么是热转印有什么特点其用途是什么4溶剂性油墨组成成份是什么各起什么作用5溶剂性油墨中的溶剂是起什么作用丝网版制作6选网时如何计算再现线条的宽度7如何计算，12034（T）丝网应该能丝印出多细的线条8绷网的张力不均匀会造成什么后果9网版张力与网距如何确定10正常张力下网距的大小会影响什么11绷网后在网版制作前丝网为什么要进行网前处理网前处理包括哪些内容12网版涂感光胶后为什么一定要彻底干透13怎么选择网版的曝光时间14网版曝光不足和曝光过头会产生哪些后果15经过前处理的网版与涂胶网版在同一烘箱中干燥会产生什么质量问题如何解决16四色网点印刷对网版和印刷过程有哪些要求17何谓糊版产生糊版的原因有哪些如何解决18如何清洗印版19装版及印刷机如何调整印刷工艺20多色套印如何定位21何谓叠印不良如何补救22网目调网版中刮板如何掌握23在丝网印刷中有哪些因素决定下墨量（即墨迹颜色的深浅）24印刷墨膜边缘出现锯齿状毛刺的原因是什么如何解决25如何避免墨膜厚度不匀导致堵网和着墨不匀26什么是针孔现象如何避免和解决27承印物在印刷后墨迹上为什么会出现气泡如何解决28如何解决丝网印刷品的墨膜表面有时会出现丝网痕迹29何谓墨膜龟裂如何解决30如何解决印刷的线条外侧有油墨溢出的现象31如何解决印版漏墨32如何防止静电造成的不良影响33如何解决粘连现象34如何解决图像变形35在印刷完毕后，成品出现背面粘脏，如何改善36为什么会出现印刷成品尺寸扩大的问题37墨层厚度如何掌握38如何解决油墨在承印物上固着不牢39如何改进滋墨现象40为什么会出现油墨拉丝现象41配制专色油墨是用基准色配还是用标准色配为什么42油墨在使用前还未搅拌就加稀释剂对不对为什么44为什么不同型号、不同用途、不同供应商的油墨必须使用不同的溶剂当溶剂用错，会产生什么后果45溶剂油墨中溶剂分为快干、中干和慢干型，这些类型分别在什么情况下使用46什么是油墨的触变性，有何作用47银浆方阻增大的原因是什么48碳浆与银浆混合后附着力不牢是由什么原因造成的49使用导电银、碳浆时应注意什么50配色的注意事项是什么UV油墨问题51印刷后印品有气泡52印刷时网版粘基材53固化后印刷品发粘或不固化54固化后墨膜附着力不足55固化后墨膜发脆56印品有图案缺陷57墨膜遮盖力不足或过头58印刷小文字或精细图案时线条模糊。
丝网印刷中常见故障及解决方法:一、糊版糊版(堵版),指丝印图文在印刷中不能将油墨印到材料上的现象。
丝印糊版原因就是错综复杂的。
1、材料原因材料平滑度低,表面强度较差,印刷中产生掉粉、掉毛现象,会导致糊版。
2、车间温度、湿度及油墨性质原因丝印车间要保持一定的温度与相对湿度。
温度高,相对湿度低,油墨溶剂就很快挥发掉,油墨粘度变高,堵住网孔,停机时间过长,也会糊版,时间越长糊版越严重。
环境温度低,油墨流动性差也容易产生糊版。
3、丝网印版的原因网版在使用前要干净并干燥。
如果制好版放置过久不及时印刷,在保存过程中或多或少就会粘附尘土,印刷时如不清洗,就会造成糊版。
4、印刷压力的原因压力过大刮板与网版与材料不就是线接触而呈面接触,这样每次刮印都不能将油墨刮干净,而留下残油,经过一定时间便会结膜造成糊版。
5、丝网印版与材料间隙不当的原因网版与材料间隙过小,间隙过小在刮印后网版不能脱离材料,网版抬起时,印版底粘附油墨,这样也容易糊版与粘版。
6、油墨的原因油墨颗粒较大时,容易出现堵住网孔的现象。
因此要过滤油墨。
油墨干燥过快,容易糊版。
特别就是在使用挥发干燥型油墨时更为突出、用氧化干燥型油墨,糊版现象出现得不就是很多,如果过量使用干燥剂,也会发生糊版,油墨溶剂蒸发,使油墨粘度增高,而发生封网现象。
如果面积比较大,网版油墨消耗少,就容易造成糊版,(就是经常换用新油墨)。
油墨的流动性差,会使用油墨在没有通过丝网时便产生糊版,(降低油墨粘度提高油墨的流动性来解决)。
发生糊版故障后,针对油墨的性质,用适当的溶剂擦洗。
擦洗的要领就是从印刷面开始,由中间向外围轻轻擦拭。
擦拭后检查印版,如有缺损应及时修补,修补后可重新开始印刷。
应注意的就是,版膜每擦一次,就变薄一些、二、油墨在材料上固着不牢1、材料印刷前应对随印材料进行印前处理的检查。
当材料表面附着油脂类、粘接剂、尘埃物等物质时,会造成油墨与材料粘接不良。
2材料在印刷时为提高与油墨的粘着性,必须进行表面处理,须除尘后才印刷、三、锯齿丝印出现锯齿(包括残缺或断线)。
影响丝网印刷质量的因素及常见故障分析作为目前发展前景广阔的印刷工艺，丝网印刷的应用范围十分广泛：纸张、纸板、瓦楞纸、金属材料、建材、包装装潢材料、办公用品、智能标签、纺织品、衣服、T恤、仪表盘、测量设备、控制面板、电路板、广告、海报、玻璃、陶瓷制品和塑料等。
同时，丝网印刷可以在平面上、各种规则和各种不规则曲面上实现。
根据不同的承印物和印刷活件，丝网印刷能够选用不同的油墨类型和工艺，从而使得丝网印刷品在与柔性版印刷、胶版印刷、凹版印刷的竞争中具备独特的优势，扩大了其市场占有率。
丝网印刷及工艺过程丝网印刷属于孔板印刷（porous printing），是一种直接印刷的方式。
丝网印刷采用滤过性印版，印版的空白部分没有孔洞不能透过油墨，印刷部分却由大小不同或大小相同但单位面积数量不等的孔洞组成，从而油墨可以透过，在承印物上面形成图文区域和非图文区域。
类似凹版印刷，印刷丝网印刷活件时，先在印版的一侧涂墨，再用刮墨板在印版上轻刮，同时回墨板在刮墨刀滑架上交替起落，将油墨送回起始端并均匀地在印版上敷一层油墨。
通过刮墨板的压力，油墨穿过印版，转移到印版下的承印材料上，完成印刷过程。
丝网印刷压力小，能在各种易碎的承印物（玻璃、陶瓷、丝绸）上进行印刷。
丝网印刷的墨层厚实，能转移12μm或者更高的油墨厚度，约为平版印刷的5~10倍，甚至比凹版印刷还厚，增强印刷图文立体感，同时印品层次丰富，图文突起，有浮凸的立体感，色彩鲜艳，质感强，还可以实现多种防伪功能文 刘东 王建华和特殊效果。
丝网印刷能够使用多种油墨进行印刷，包括光固干燥型、挥发干燥型等多种油墨。
丝网印刷工艺要经过以下的步骤：原稿、图文信息处理、绷网、印版制作、印刷、印后加工。
图文信息处理部分是对代表图像信息的电信号根据制版分色工艺的要求完成色差校正、层次校正、黑版计算、底色去除、清晰度强调、计算、调整颜色等，使之达到印刷的要求。
绷网是利用压缩空气牵动，形成一定的张力，将丝网粘贴到网框上。
丝网印刷中常见的133个问题及解答丝网印刷故障产生的原因是多方面的，涉及丝印印版、丝印刮版、丝印油墨、丝印设备，丝印材料以及操作技术等诸多因素。
丝印故障的产生，有单一方面的原因的，但更多的则的错综复杂的诸原因的交叉影响的结果。
这是操作者在判定故障原因，采取相应对策时要特别注意的。
1.糊版产生的原因和解决办法是什么？糊版亦称堵版，是指丝网印版图文通孔部分在印刷中不能将油墨转移到承印物上的现象。
这种现象的出现会影响印刷质量，严重时甚至会无法进行正常印刷。
丝网印刷过程中产生的糊版现象的原因的错综复杂的。
糊版原因可从以下各方面进行分析。
①承印物的原因。
丝网印刷承印物是多种多样的，承印物的质地特性也是产生糊版现象的一个因素。
例如：纸张类、木板类。
织物类等承印物表面平滑度低，表面强度较差，在印刷过程中比较容易产生掉粉、掉毛现象，因而造成糊版。
②车间温度、湿度及油墨性质的原因，丝网印刷车间要求保持一定的温度和相对湿度。
如果温度高，相对湿度低，油墨中的挥发溶剂就会很快的挥发掉，油墨的粘度变高，从而堵住网孔。
另一点要注意的是，如果停机时间过长，也会产生糊版现象，时间越长糊版越严重。
其次是，如果环境温度低，油墨流动性差也容易产生糊版。
③丝网印版的原因。
制好的丝网印版在使用前用水冲洗干净并干燥后方能使用。
如果制好版后放置过久不及时印刷，在保存过程中或多或少就会粘附尘土，印刷时如果不清洗，就会造成糊版。
④印刷压力的原因。
印刷过程中压印力过大，会使刮板弯曲，刮板与丝网印版和承印物不是线接触，而是面接触，这样每次刮印都不能将油墨刮干净，而留下残余油墨，经过一定时间便会结膜造成糊版。
⑤丝网印版与承印物间隙不当的原因。
丝网印版和承印物之间的间隙不能过小，间隙过小在刮印后丝网印版不能脱离承印物，丝网印版抬起时，印版底部粘附一定油墨，这样也容易造成糊版。
⑥油墨的原因。
在丝网印刷油墨中的颜料及其它固体料的颗粒较大时，就容易出现堵住网孔的现象。
丝网印刷常见故障报警及处理方法丝网印刷是一种常用的印刷方式，但在操作过程中常常会遇到一些故障和报警情况，下面将介绍一些丝网印刷常见的故障、报警以及处理方法。
1.丝网粘住物料或工件故障原因：丝网张力不够、墨版座歪斜或错位、工件表面不平整等。
处理方法：检查丝网张力是否调整合适，需要根据实际印刷要求调整；调整墨版座使其与工作台平行并调整合适的座位位置；如果是工件表面不平整导致的问题，则需要考虑更换工件或采取其他措施进行修整。
2.墨版压力不均匀故障原因：墨版座错位、墨罩与墨版不平行、墨罩压力调整不当等。
处理方法：调整墨版座使其与工作台平行并调整合适的座位位置；保证墨罩与墨版接触部分平行，可以调整墨罩的角度或采用补偿垫片等方法；检查、调整墨罩压力，确保墨版与工作台之间的距离均匀。
3.墨版的镀网不良故障原因：镀网均匀度不够、网眼堵塞等。
处理方法：加强对墨版镀网质量的检查和控制，确保镀网均匀、完整；定期检查网眼是否堵塞，及时清理。
4.墨水不均匀故障原因：墨罩调整不当、腐蚀沟纹不明显等。
处理方法：调整墨罩使其与墨版接触均匀，墨水能够均匀分布；定期清理腐蚀沟纹，以保证墨水流畅。
1.墨水不足报警报警原因：墨水不足。
处理方法：及时添加墨水，注意墨水的储存和使用量的控制。
2.丝网张力异常报警报警原因：丝网张力过大或过小。
处理方法：根据报警提示进行调整，适当调整丝网张力。
3.墨罩压力异常报警报警原因：墨罩压力过大或过小。
处理方法：根据报警提示进行调整，适当调整墨罩压力。
4.墨版座异常报警报警原因：墨版座错位或损坏。
处理方法：检查墨版座的位置和状态，如有必要，则进行更换或修复。
总之，丝网印刷过程中常见的故障和报警情况很多，但只要掌握了正确的处理方法，就能快速有效地解决问题。
及时对丝网印刷设备进行维护和保养，做好印刷过程的质量控制，可以减少故障和报警的发生，提高印刷效率和产品质量。

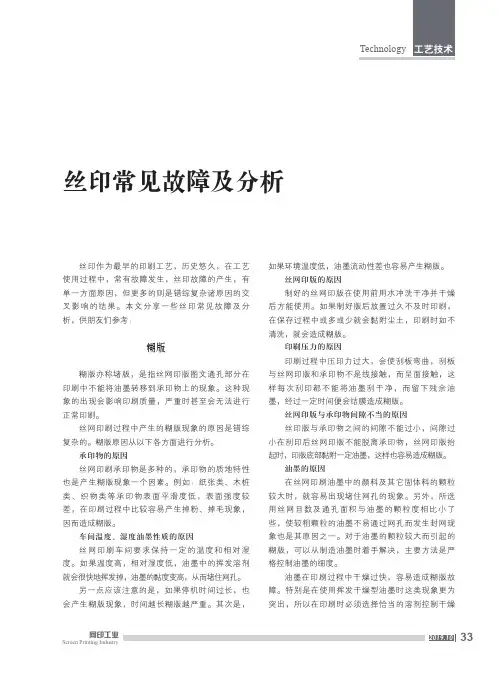

丝印作为最早的印刷工艺，历史悠久，在工艺使用过程中，常有故障发生，丝印故障的产生，有单一方面原因，但更多的则是错综复杂诸原因的交叉影响的结果。
本文分享一些丝印常见故障及分析，供朋友们参考：糊版糊版亦称堵版，是指丝网印版图文通孔部分在印刷中不能将油墨转移到承印物上的现象。
这种现象的出现会影响印刷质量，严重时甚至会无法进行正常印刷。
丝网印刷过程中产生的糊版现象的原因是错综复杂的。
糊版原因从以下各方面进行分析。
承印物的原因丝网印刷承印物是多种的，承印物的质地特性也是产生糊版现象一个因素。
例如：纸张类、木桩类、织物类等承印物表面平滑度低，表面强度较差，在印刷过程中比较容易产生掉粉、掉毛现象，因而造成糊版。
车间温度、湿度油墨性质的原因丝网印刷车间要求保持一定的温度和相对湿度。
如果温度高，相对湿度低，油墨中的挥发溶剂就会很快地挥发掉，油墨的黏度变高，从而堵住网孔。
另一点应该注意的是，如果停机时间过长，也会产生糊版现象，时间越长糊版越严重。
其次是，如果环境温度低，油墨流动性差也容易产生糊版。
丝网印版的原因制好的丝网印版在使用前用水冲洗干净并干燥后方能使用。
如果制好版后放置过久不及时印刷，在保存过程中或多或少就会黏附尘土，印刷时如不清洗，就会造成糊版。
印刷压力的原因印刷过程中压印力过大，会使刮板弯曲，刮板与丝网印版和承印物不是线接触，而呈面接触，这样每次刮印都不能将油墨刮干净，而留下残余油墨，经过一定时间便会结膜造成糊版。
丝网印版与承印物间隙不当的原因丝印版与承印物之间的间隙不能过小，间隙过小在刮印后丝网印版不能脱离承印物，丝网印版抬起时，印版底部黏附一定油墨，这样也容易造成糊版。
油墨的原因在丝网印刷油墨中的颜料及其它固体料的颗粒较大时，就容易出现堵住网孔的现象。
另外，所选用丝网目数及通孔面积与油墨的颗粒度相比小了些，使较粗颗粒的油墨不易通过网孔而发生封网现象也是其原因之一。
对于油墨的颗粒较大而引起的糊版，可以从制造油墨时着手解决，主要方法是严格控制油墨的细度。
丝网印刷常见的问题以及解决的方法:第一道:1.上料台Feed C/V2经常会有承载盒不到位引起的报警，可以分为两种：一种是Magazine 处在Down的位置，只要把盒子推到位就可以了；另一种是Magazine 处在Up 的位置，那时你推盒子是推不动的，因为被卡死了，只要让Magazine 处在Down 位置再把盒子推到位就行了。
2.Wafer transfer 经常会吸住承载盒内的拖盘而报警，原因是盒子上端开口比较大，拖盘挡住了感应器而造成，只要将拖盘放正，把Wafer Fransfer移到另一个位置就行了，把盒子整一下。
3.Wafer transfer 有吸两片的现象,方法有a .调节风刀的大小和风刀吹风的位置; b .调节四个吸嘴的高低;c .调慢气缸的上升速度;d ,风刀吹风的时间。
4.Alignment 因为硅片碎掉，摄想头定位出现报警而造成的机械手不动作，方法有a .放好片子上重新照点定位就可以;b .如果a 不行，只有甩源关掉，用手将Alignment 推离StandbyP1的位置，然后重新启动电源，让Alignment 有一个复位的过程旧可以了。
5.印刷台面有压板的现象，原因有：网板下面胶带粘的太多太厚，员工在装片时没有注意硅片与硅片之间是否有小碎片或灰尘，印刷台面没有调平或是刚带打毛，硅片本身有受过伤或裂痕。

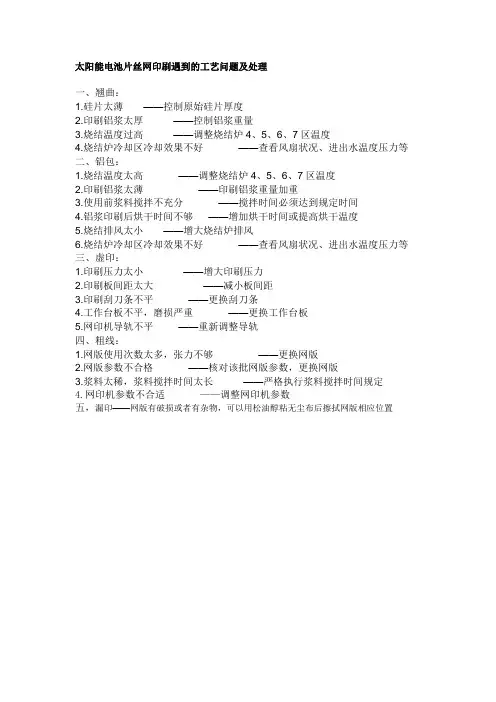

第二道：背电场有铝包或是铝珠：1.印刷太薄2.绒面过大而且不均匀3网版折痕严重1.背电场造成弯曲的原因:铝背场印刷太厚,影响印刷厚薄有几个参数:(1)丝网间距;(2)刮刀高度;(3)印刷速度;(4)气动压力四个参数中如果有三个参数不变,那么丝网间距抬高,背电场印厚,刮刀高度越低背电场约厚,印刷速度越快,背电场越厚,但速度超过一定量时,背电场又会变薄,气动压力越小背电场变厚。
2.背电场粘板的问题原因: 1.丝网间距过底,刮刀高度过小,使网板内还留有铝浆,而将硅片粘起;2.真空吸孔堵塞或是真空发生器有问题;3.台免平整速度有问题,使硅片没有平铺在台面上而造成漏真空。
