佳木斯YB2型隔爆电机样本国内最权威的电机样本YB2系列隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布国内最权威的电机样本YB2系列隔爆型三相异步电动机产品样本一. 概述概述YB2系列隔爆型三相异步电动机是结合我公司几十年生产防爆电动机的实践经验而设计制造的优化系列，采用平行散热片等流行结构设计，具有结构紧凑、运行平稳、效率高、可靠性高、噪声低、重量轻、安装维护方便等优点。
本系列机座号范围80-400,功率等级和安装尺寸完全符合国际电工委员会(IEC)标准.该系列电动机满足了GB __-2022年《中小型三相异步电动机能效限定值及节能评价值》中的能效限值的要求。
本系列电动机防爆性能符合GB 3836.2-2022年《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及MT451《煤炭用隔爆型低压三相异步电动机安全性能通用技术规范》的规定。
电动机制成隔爆型，分I类(煤矿非采掘工作面)，防爆标志ExdI；Ⅱ类（工厂），防爆标志ExdⅡAT（1～4）、ExdⅡBT（1～4），（1～4）意义分别为T1、T2、T3及T4，适用于爆炸气体环境中机械设备的电力驱动。
如：矿山、化工、石油等行业。
根据环境的不同可以制成适应不同环境使用的产品，如户外场所（代号W）、湿热带场所（代号TH）、户外湿热带场所（代号WTH）、干热带场所（代号TA）、户外干热带场所（代号WTA）干湿热混合型场所（代号T）、干热沙漠型场所（代号TS）等二. 选型指南选型指南该造型指南提到的事项，目的是提示用户在选型时应注意或明确的事项。
1．型号的意义Y B2 200 S 1 - 8 - W环境代号，W-表示户外（户内无防护要求时省略）F1-防中等腐蚀型F2-防强腐蚀型TH-湿热带TA-干热带极数机座长及铁心序号电机中心高隔爆型（2表示第二次设计）异步电动机*L-长机座，M-中机座，S-短机座，1-为第一种铁心长度国内最权威的电机样本2．系列型谱（见表1）表1同步转速r/min机座号80M1 80M2 90S 90L 100L1 100L2 112M 132S1 132S2 132M1 132M2 160M1 160M2 160L 180M 180L 200L1 200L2 225S 225M 250M 280S 280M 315S 315M 315L1 315L2 355S1 355S2 355M1 355M2 355L1355L2 400S1 400S2 400M 400L3000 0.75 1.1 1.5 2.2 3 4 5.5 7.5 - 11 15 18.5 22 - 30 37 - 45 55 75 90 110 132 160 200 (185) (200) (220) 250 315 355 400 -1500 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 200 (185) (200) 220 250 315 355 400 4501000 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11 - 15 18.5 22 - 30 37 45 55 75 90 110 132 160 （185）200 250 280 315 355750 0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 - 11 15 18.5 22 30 45 55 75 90 110 132 16045 55 75 90 （90）110 132 160 （185）185 200 220 250- 75 90 110 - 132 160 185 200- 55 75 90 110 - 110 132 160- 55 75 90 - 110 132 -600 500 428 375功率kW----(280) （280）（220）（185）200 250 280 315国内最权威的电机样本3．电动机的绝缘等级：通常为F级或H级，两种绝缘结构的技术参数相同，只是温升限值不同。

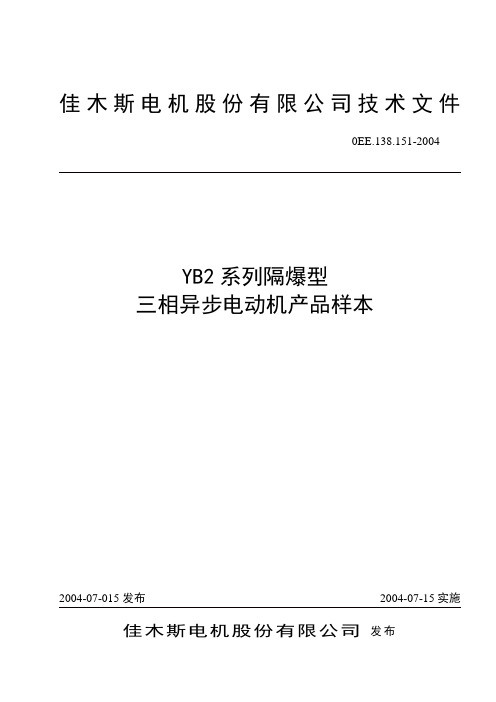

![0EE[1].138.151-2004 YB2(63-355)系列隔爆型、Y2系列普通型](https://img.taocdn.com/s1/m/22f7f11fff00bed5b9f31d34.png)
YB2系列隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列隔爆型三相异步电动机产品样本1 概述YB2系列是在YB系列基础上新设计的隔爆型三相异步电动机。
本系列电动机系全封闭、外扇冷式、鼠笼型结构。
具有设计新颖、结构紧凑，造型美观、效率和转矩高、起动性能好、节能、噪声低、振动小、运行安全可靠等优点。
本系列电动机机座号范围（H63～H355）、功率等级和安装尺寸完全符合国际电工委员会（IEC）标准。
电动机采用F级绝缘，机座号H180以上有注排油装置，工作方式为S1，冷却方式为IC411，外壳防护等级为IP55。
可派生“W”户外、“TH”湿热带、“WTH”户外湿热带型电动机（即YB2-W 、YB2-TH 、YB2-WTH），也可按户内或户外腐蚀环境条件派生防腐型电动机。
（即YB2-（F1～F2），YB2-W（F1～F2）；F1为防中等腐蚀，F2为防强腐蚀。
）本系列电动机的机座造型采用垂直水平的平行散热片结构。
接线盒在机座顶部。
接线盒的进线方式为橡套电缆，其接线端子分三个（供一种电压）或六个（供二种电压）两种结构。
本系列电动机符合GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
其隔爆结构和结构参数也参照了IEC60079-1《电气设备隔爆外壳的结构与试验》和EN50018《爆炸性环境用电气设备“d”》的规定。
电动机制成隔爆型。
适用于爆炸性气体环境。
分为I类：煤矿用，标志为ExdI；II类：除煤矿外的其他爆炸性气体环境，标志为ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4）（温度组别T（1-4）意为T1、T2、T3、T4）。
2 电动机型号含义Y B2 132 M1 - 6极数机座长短及铁心代号电动机中心高隔爆型（第二次改进设计）异步电动机*L-长，M-中，S-短，1-为第一种铁心长度3 环境条件环境空气温度随季节而变化，但不超过40℃，环境空气最低温度为-15℃。
目录首先，感谢您选用我公司生产的高压隔爆型三相异步电动机，该电动机2005年被评为中国名牌产品。
在您使用该电动机之前，请您先仔细阅读这本《使用说明书》，它会告诉您如何正确操作、维护，使其更好的为您服务，并请您妥善保管好这本《使用说明书》，以便今后使用。
对于用户订货有特殊要求时，可能有部分内容与本《使用说明书》不一致，请按技术协议要求或向我公司咨询。
1. 概述 (4)2. 电动机型号及基本参数 (4)3. 电动机的使用条件 (6)4. 电动机的结构说明 (8)5. 隔爆型电动机防爆要点 (10)6. 电动机的操作与使用要求 (11)7. 电动机的维护和修理 (13)8. 电动机常见故障及处理方法 (15)9. 电动机的贮存、运输 (18)10.注意事项 (18)图1 (19)图2 (20)图3 (21)图4 (22)图5 (23)图6 (24)执行标准情况说明YB2系列高压隔爆型三相异步电动机按企业标准Q/NF251-2006《隔爆型电机通用要求》和Q/NF205-2006《YB2系列高压隔爆型三相异步电动机技术条件（机座号355～560）》制造.本系列隔爆型三相异步电动机的防爆性能均符合国家标准GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定。
安全警示：1).使用前必须仔细阅读该本《使用说明书》。
2).严禁带电拆卸任何隔爆零部件。
3).检修后组装时，紧固用螺钉及螺栓必须拧到位，固定紧。
4).注意保护隔爆面，隔爆零件有锈蚀和损坏需更换时，必须向原制造单位联系更换，严禁使用单位擅自配制更换。
1概述1.1 YB2系列为紧凑型高压隔爆型三相异步电动机（以下简称为电动机）的基本系列，YB2-H、YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW、YB2-T、YB2-TW、YB2-WF1等系列，分别为在基本系列上派生的船用、户外、湿热带、户外湿热带、干热带、户外干热带、热带、户外热带、户外防中等腐蚀系列高压隔爆型三相异步电动机。
YB2系列隔爆型三相异步电动机，具有效率高、振动小、堵转转矩高，运行可靠、外形美观等特点。
可以依据使用要求制成隔爆型为Exd I ; ExdH AT4;Exd II BT4型电机也可以制成Exd II CT4隔爆型。
该系列电动机符合GB3836.1《爆炸性气体环境用电气设备第一部分:通用要求》和GB3836.2《爆炸性气体环境用电气设备第二部分：隔爆型“ d””标准的规定。
适用于煤矿井下采掘工作面和油田、化工等企业含有爆炸性气体混合物场所使用。
该系列电机符合国际电工委员会IEC标准，可以和符合IEC标准的国内外各类机械配套。
主要技术参数：额定电压:380V、660V、380V/660V额定频率:50Hz防护等级:IP55冷却方式:IC411工作制:S1绝缘等级:F级扶£*產代号1机理长BE优耳“匡、展中鼻快>机理申心高tin]设计序号f弟二次设计）轩撕电叨机«U5K®ft号（Sfe，«^LK>型号说明Lffli T 2 L Z - 8机垦中心葛CM'设计帯号（第二次说计）战弓離宣功拿电St «灾堆〉 Hit <K/5?>(«)功辜 Ntt址转电演< r^i )r 札4力繚宣转危 埶定电漁 Rated OutputCuxxentSpeed(x/ain)Eff<%)PovexLocked TorqueLocked Cuxxent■a 、♦lypekthp<A>at 380VFactox(cos (p )Rated Toxque Rated Curxent gYBE3L2 0.18 0.2$ 0.50 2800 66.0 0.80 2.2 5.0 13.0 YB 2-63 2-2 0.25 0.33 0.66 2800 68.0 0.81 2.2 5.0 13.5 YB 2-711-2 0. 3T 0.50 0.96 2800 TO.O0.81 2.2 5.5 1：.5 YB 2-712-2 0. 55 0.75 1.33 2800 T3.00.83 2.2 5.5 18.0YB 2-801-2 0. 75 1.0 1.8 2825 ：5.00.83 2.2 6.0 28 YB2-802-2 1.1 1.5 2・6 2825 T8.00.81 2.2 «.O 29YBL90S7LS2.03.42810：9.00.842.27.034:.Q9,9 M1EIE ・； ■・W-U3M nr MCtri tK-RA ； nr w TV>3«-2 IV »UI ：vtfYB2-200L1-6 YB2-200L2-6 YB2-225M-6 YB2-250M-6 YB2-280S-6 YB2-280M-6 YB2-315S-6 YB2-315M-6 YB2-315L1-6 YB2-315L2-6 YB2-355S-6 YB2-355M1-6 YB2-355M2-6 YB2-355L1-6 YB2-355L2-6 YB2-801-8 YB2-802-8 YB2-90S-8 YB2- 90L-8 YB2-100L1-8 YB2-100L2-8 YB2-112M-8 YB2-132S-8 YB2-132M-8 18.5 22 3037 45 55 75 90 110 132 160 185 200 220 250 0.18 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 25 30 40 50 60 75 100 125 150 175 220 251 270 299 340 0.25 0.33 0.50 0.75 1.0 1.5 2.0 3.0 4.0 37.6 44.7 57.6 69.8 85.9 104.7 141 169 206 244 292.3 338.0 364.6 401.1 454.3 0.8 1.1 1.4 2.1 2.4 3.3 4.4 5.6 7.6 970 970 980 980 980 980 985 985 985 985 989 989 989 989 989 645 645 670 670 680 680 690 710 710 90.0 90.0 92.0 92.0 92.5 92.8 93.5 93.8 94.0 94.2 94.5 94.5 94.7 94.7 95.0 52.0 55.0 63.0 64.0 71.0 73.0 75.0 79.0 81.0 0.83 0.83 0.86 0.86 0.86 0.86 0.86 0.86 0.86 0.87 0.90 0.90 0.90 0.90 0.90 0.61 0.61 0.62 0.63 0.68 0.690.69 0.73 0.73 2.2 2.2 2.1 2.1 2.1 2.1 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 1.8 1.8 1.8 1.8 1.81.8 1.8 1.8 1.8 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 7.0 3.3 3.3 4.0 4.0 4.0 4.0 4.0 5.5 5.5 250 280 332 468 606 665 930 1040 1130 1230 1620 1730 1930 2120 2230 20.5 21 35 37 41 43 52 88 104YB2-160M1-8 YB2-160M2-8 YB2-160L-8 YB2-180L-8 YB2-200L-8 YB2-225S-8 YB2-225M-8 YB2-250M-8 YB2-280S-8 YB2-280M-8 YB2-315S-8 YB2-315M-8 YB2- 315L1-8 YB2-315L2-8 YB2-355S-8 YB2-355M-8 YB2-355L1-8 YB2-355L2-8 YB2- 315S-10 YB2-315M-10 YB2-315L1-10 YB2-315L2-10 YB2-355S-10 YB2-355M1-10 45.5 7.5 11 15 18.5 22 30 37 45 55 75 90 110 132 160 185 200 45 55 75 90 90 110 5.5 7.5 10 15 20 25 30 40 50 60 75 100 125 150 175 220 251 299 60 75 100 125 125 150 10.3 13.4 17.5 25.3 33.7 40 47.4 63.4 77.8 94.1 111 151 178 217 259.6 313.4 362.3 386.2 100 121 162 191 190.8 230.4 720 720 720 730 730 730 730 730 740 740 735 735 735 735 742 742 742 742 590 590 590 590 597 597 81.0 83.0 85.0 87.0 89.0 90.0 90.5 91.0 91.5 92.0 92.8 93.0 93.8 94.0 94.2 94.6 94.6 94.8 92.0 92.0 93.5 93.0 93.0 93.2 0.73 0.75 0.76 0.76 0.76 0.78 0.78 0.79 0.79 0.79 0.81 0.81 0.82 0.82 0.82 0.82 0.82 0.83 0.75 0.750.76 0.77 0.77 0.78 1.9 1.9 1.9 1.9 2.0 2.0 2.0 1.9 1.8 1.8 1.9 1.9 1.9 1.9 2.0 2.0 2.0 2.01.5 1.51.5 1.5 1.5 1.3 6.0 6.0 6.0 6.0 6.5 6.5 6.5 6.5 6.0 6.0 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.0 6.0 6.0 6.0 6.0 5.5 143 144 172 214 280 306 332 465 590 662 900 1085 1150 1280 1690 1830 2200 2250 940 1085 1200 1250 1650 1790YB2-355M2-10 YB2-355L1-10 YB2-355L2-10 132 160 185 175 220 251 275.0 333.0 385.0 597 597 597 93.5 93.6 93.6 0.78 0.78 0.78 1.3 1.3 1.3 5.5 5.5 5.5 1820 2100 2250。
YB2系列高压隔爆型三相异步电动机产品样本佳木斯电机股份有限公司发布YB2系列高压隔爆型三相异步电动机产品样本1 简介佳木斯电机股份有限公司是以我国机械工业骨干企业佳木斯电机厂的优良资产为主体，通过重组而组建的股份制企业。
现有员工2400人，技术人员500人，国家级专家8人，厂区占地20万平方米，拥有主要设备1000台套。
公司主要产品有防爆电机、起重冶金电机、煤矿井下用局部扇风机等150多个系列的高压、低压、同步、异步交流电动机，年供货能力200万千瓦以上。
以“飞球”注册的商标驰名海内外；产品除覆盖国内30个省、市、自治区外，还远销50多个国家；1994年率先在本行业取得GB/T19001-ISO9001标准的质量体系认证证书；产品先后获得国家优质银奖、国家科学技术进步奖、国家高新技术开发奖和“全国用户满意产品”等称号。
2 概述YB2系列高压隔爆型三相异步电动机是我公司采用国内外先进技术，结合我公司生产高压隔爆型电动机的实践经验而设计制造的新系列产品，采用圆筒式铸铁机座，改变了周围布管的传统结构，是使用范围更广、防护等级更高、技术性能更好、结构紧凑、节能并能满足环保要求的新一代产品。
该产品具有制造精良、重量轻、高效节能、振动小、噪声低、可靠性强、使用寿命长、安装维护方便等优点。
本系列电动机采用F级绝，电压分别为3kV、6kV、10kV，安装尺寸及功率均符合IEC标准，该系列电动机符合GB755《旋转电机定额和性能》。
电动机符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型ExdI、ExdIIAT4、ExdIIBT4，适用于具有爆炸性气体合物的场所。
根据用户要求亦可制成ExdIICT4。
I类：dI，适用于有甲烷或煤矿爆炸危险性混合物存在的场所及煤矿非采掘工作面用电气设备。
II类：dII，用于工厂用电气设备。
YB2系列高压隔爆型三相异步电动机(机座号355～560)产品样本代号：0AP.138.0109c版南阳防爆集团股份有限公司2013年3月01日目录一、引言 (3)1.概述 (3)2.产品范围 (3)3.型号描述、防爆标志说明 (3)二、技术特点 (4)1.防爆标志 (4)2.产品基本信息 (4)三、执行标准与容差 (5)四、技术说明 (6)五、工程选型 (12)1.订货考虑因素 (12)2.默认设计状态 (13)3.特殊订货 (14)4.常用选件 (14)六、技术数据 (14)1.型谱 (14)2.6K V标准数据 (15)3.10K V标准数据 (17)七、安装与外形尺寸 (19)八、销售服务 (21)一、引言1. 概述在驱动技术领域，几十年来，CNE牌电动机都享有很高的知名度。
始终追求高效、节能、环保、体积更小，功率更大，效率更高，性能更可靠的发展目标，引进德国高压高效中型电动机设计、制造、试验技术，并结合本公司长期以来生产高压防爆电动机的技术和经验，采用新技术、新材料、新工艺，选材考究、制造精良，具有运行更可靠，结构更紧凑、振动更低、噪声更小、户外适用更强的、重量更轻、效率达到国家三级能效标准等特点。
适用于具有爆炸性气体环境的1区、2区危险场所。
作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，用于驱动各种通用机械，如：压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等，是最理想的驱动设备。
2. 产品范围Y B 2 450 2 – 2 W异步电动机环境代号（户外）隔爆型极数（2极）改进设计序号铁心长度代号(2号铁心) 轴中心高(450mm)环境与防腐代号：本系列电动机可制成YB2-W户外防轻腐蚀型、YB2-WF1外防中等腐蚀型、YB2- WF2户外防强腐蚀型、YB2-F1户内防中等腐蚀型、YB2-F2户内防强腐蚀型、YB2-TH 湿热型、YB2-TA干热型、YB2-THW户外湿热型、YB2-TAW户外干热型。

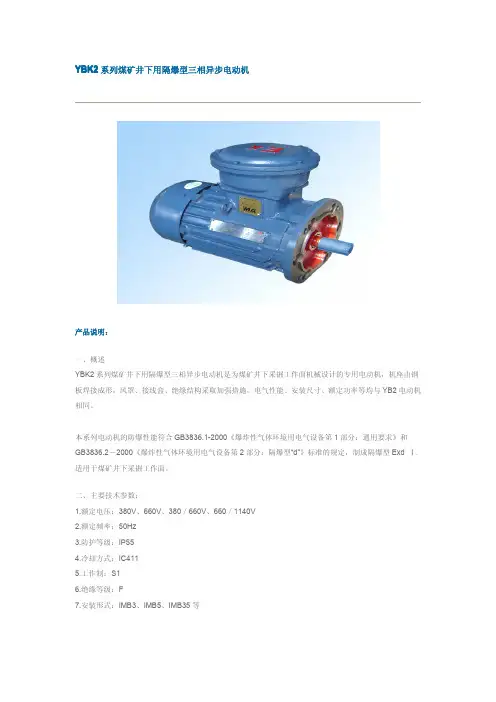

YBK2系列煤矿井下用隔爆型三相异步电动机
产品说明：
一、概述
YBK2系列煤矿井下用隔爆型三相异步电动机是为煤矿井下采掘工作面机械设计的专用电动机，机座由钢板焊接成形，风罩、接线盒、绝缘结构采取加强措施，电气性能、安装尺寸、额定功率等均与YB2电动机相同。
本系列电动机的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2－2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》标准的规定，制成隔爆型ExdⅠ．适用于煤矿井下采掘工作面。
二、主要技术参数：
1.额定电压：380V、660V、380／660V、660／1140V
2.额定频率：50Hz
3.防护等级：IP55
4.冷却方式：IC411
5.工作制：S1
6.绝缘等级：F
7.安装形式：IMB3、IMB5、IMB35等
苏ICP备号
无锡市锡安防爆电机有限公司版权所有。
YB2系列高压隔爆型(ExdⅡCT4)三相异步电动机(机座号355～560)使用说明书江苏锡安达防爆股份有限公司2009年9月20日电话：*************、83591777、83591666厂址：无锡市惠山经济开发区张村路8号1．概述1.1本说明书适用于YB2-355～560系列高压隔爆型三相异步电动机(以下简称电动机)，该电动机防爆性能执行GB3836.2-2000《爆炸性气体环境用电气设备 第2部分 隔爆型“d” 》的规定，电气性能执行Q/320206JLAB02-2009的规定，电动机制成隔爆型，防爆标志为ExdⅡCT4〈H2〉，适用于具有引燃温度组别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性气体混合物（H2）的场所。
1.2 电动机执行标准：GB3836.1 爆炸气体性环境用电气设备第1部分：通用要求GB3836.2 爆炸气体性环境用电气设备第2部分：隔爆型“d”Q/320206JLAB02-2009 YB2系列高压隔爆型（ExdⅡCT4）三相异步电动机技术条件1.3 电动机型号的含义：YB2 – 450 2 – 4 WW—户外型 隔爆型异步电动机 TH—湿热带中心高 TA—干热带 铁心长度代号 极数1.4 电动机的防爆标志位于铭牌及接线盒上，铭牌上防爆等级代号含义如下：Ex d ⅡC T4 （H2）含氢气混合物的环境防爆标志温度组别T4隔爆型Ⅱ类厂用、C级1.5 电动机适用于下列工作条件：1.5.1额定电压：3000V±5%、6000V±5%或10000V±5%，具体见电机铭牌；1.5.2额定频率：50Hz±1%或60Hz±1%；1.5.3 环境空气最高温度：随季节而变化，但不超过40°C；1.5.4 环境空气最低温度为-20℃。
1.5.5最高环境空气相对湿度不超过95%（当温度为+25℃时）或最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于+25℃。
YB2系列高压隔爆型三相异步电动机
(H355~560)
产品样本
代号：0AP.138.0109a
g防爆集团股份有限公司
目录
1.概述 (3)
2.型号说明 (4)
2009年9月20日
3.结构说明 (4)
4.使用条件 (5)
5.技术数据 (6)
6.结构及安装和外形尺寸 (6)
7.质量保证 (6)
8.订货指南 (6)
尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。
1.概述
YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。
本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。
作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。
ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。
ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
ExdⅡCT4适用于工厂用Ⅱ类C级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。
电动机可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-THW户外湿热带型、YB2-TA户内干热带型、YB2-TAW户外干热带型、YB2-T户内热带型、YB2-TW户外热带型及YB2-WF1户外防中等腐蚀型等气候环境条件用电动机。
安装尺寸与基本系列电动机相同。
2.型号说明
2.1电动机型号意义：
Y B 2 –450 2 – 2 W
异步电动机
隔爆型环境代号（户外）改进设计序号极数（2极）
轴中心高（450mm）铁心长度代号（2号铁心）
2.2电动机防爆标志代表的意义：
Ex d ⅡB T4
标志（防爆）温度组别（T4）电气设备防爆型式（隔爆型）电气设备类别级别（Ⅱ类B级）
3.结构说明
该系列电动机采用国际流行的紧凑型结构，机座、端盖的内外表面均分布有散热筋，体积小巧，外形美观。
定子采用外装压结构，绝缘等级为F级，定子线圈采用带绝缘铜扁线绕制成型线圈，经绕包主绝缘并VPI整体浸漆后具有较高的电气强度、机械强度、绝缘性能、防潮
性和热稳定性。
转子采用鼠笼结构，经高精度校验动平衡，电动机运转平稳，振动小。
根据不同的功率和转速轴承结构选型:H355～560-4、6、8P采用滚动轴承；
H500～560-2P采用滑动轴承（根据GB3836.2-2000《爆炸性气体环境用电气设备第
2部分：隔爆型“d”》的规定，滑动轴承电机不能做成ExdⅡCT4结构）。
滚动轴承
的电机两端轴承设不停机注排油装置，可定期补充润滑脂；滑动轴承为端盖式球面滑动轴承，采用压力供油润滑、油环自润滑或复合式润滑方式（由用户自由选择，如用户无特殊要求则为压力供油润滑），同时采取了防止轴电流产生的措施。
根据用户需要，电动机可安装轴承测温元件或仪表，监测轴承温度；也可根据用户需要设置定子测温元件、仪表及防冷凝加热装置。
电动机的隔爆结构采用圆筒型、平面型以及止口型等隔爆型式。
4.使用条件
4.1.电动机的使用环境条件：
4.1.1.海拔不超过1000m。
4.1.2.环境空气温度随季节变化，一般不超过40℃。
注：若电动机指定在海拔超过1000m或环境空气温度高于40℃的条件下使用时，应按GB755的规定。
4.1.3.最低环境空气温度，采用滚动轴承的电动机为-15℃，对采用滑动轴承的电动机为0℃。
4.1.4.环境空气最大相对湿度不超过95%（当温度为25℃时）（煤矿井下）或最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃（工厂）。
4.1.
5.具有甲烷混合物及煤尘爆炸危险的煤矿井下（非采掘工作面）及工厂具有引燃温度组别分别为T1～T4组的可燃性气体或蒸气与空气形成的爆炸性混合物场所。
4.1.6.在无显著振动的地方。
4.1.7.在无破坏金属绝缘的气体和蒸气的环境。
4.1.8.有滴水的地方。
4.1.9.安装类别为Ⅲ类。
4.1.10.污染等级为3级。
4.1.11.派生产品(-W、TH、THW、TA、TAW、T、TW、WF1)适用的环境条件:
YB2为基本型，适用于户内环境
YB2-W适用于户外型环境
YB2-TH适用于户内湿热带型环境
YB2-THW适用于户外湿热带型环境
YB2-TA适用于户内干热带型环境
YB2-TAW适用于户外干热带型环境
YB2-T适用于户内热带型环境
YB2-TW适用于户外热带型环境
YB2-WF1适用于户外中等腐蚀的环境
4.2.电动机的使用电气条件：
4.2.1.额定频率：50Hz。
4.2.2.额定电压为3kV级（包括3kV、3.3kV、3.6 kV）、6kV级（包括6kV、6.3kV、6.6kV）、10kV级（包括10kV、10.5kV、11kV）。
4.2.3.电动机的工作方式：S1 (连续工作制)。
4.2.4.电动机的额定功率、额定电压、额定频率和定额见电动机铭牌上的数据。
5.技术数据
5.1.YB2系列6kV、10kV电动机电气性能应分别符合表1或表2的规定。
5.2.电动机的振动速度有效值不大于2.8mm/s。
6.结构及安装和外形尺寸
6.1.电动机结构及安装型式
YB2系列高压三相异步电动机的结构与安装形式为IMB3，其安装及外形尺寸见表3。
6.2.电动机接线盒结构
电动机接线盒具有优良的隔爆结构性能和较高防护等级，且具有较大的空腔以便于接线。
接线盒内设有接线螺栓用于可靠固定外部引线电缆。
接线口处设有橡胶密封装置。
橡胶密封套直径有φ65、φ58、φ51、φ44、φ37的同心圆，以适用于不同外径的引线电
缆。
接线口端部设有防止电缆拨脱装置或钢管布线接口。
7.质量保证
公司视产品质量为企业的生命。
先后取得ISO9001、ISO10012、OHS18000、ISO14001管理体系认证。
防爆电机首家取得生产许可证。
拥有国际先进的软件，实现了虚拟样机设计开发。
将设计-工程分析-模拟装配-失效模式分析等各个环节组成一个完整的产品开发体系。
拥有国内最先进的工艺装备和质量检测装备。
按照质量计划和质量控制加工、制造和检测第一个零部件。
对产品进行最终检验和性能测试。
按照公司质量保证声明，做好产品销售每个环节的服务。
8.订货指南
8.1.订货时请注明电动机的型号、额定功率、同步转速、额定电压、额定频率、防爆标志、结构与安装形式、旋转方向（在电动机轴伸端视之）、使用环境（户内户外）等。
8.2.选型示例
电动机型号：YB2-3551
额定功率：185 kW
额定电压：6000V
额定频率：50Hz
同步转速：3000r/min
工作制：S1
温升考核：80K
绝缘等级：F级
结构及安装型式：IMB3
防护等级：IP55
冷却方法：IC411
防爆标志：dIIBT4
旋转方向：顺时针
使用环境：户外
接线盒位置：右侧出线口朝下
使用环境：海拔不超过1000m
定子绕组测温：带
轴承测温：带
加热器电压/功率：220V/400W
8.3.如有特殊要求时，如附带轴承测温仪表，高原使用，安装尺寸或型式变化、非正常功率等，请与我公司签订技术协议后，按商定协议内容制造。
8.4.随着技术的进步和有关国内外标准的修订，样本中尺寸及技术参数有所变动，恕不另行通知，订货后请向我公司索取外形图。
,.
表3：安装及外形尺寸。
