1、真空增压装置的基本组成和布置
如图14-5所示为一种真空增压式液压制动传动装置。它比普通液压制 动传动装置多装了一套真空增压系统，其中包括：辅助缸、控制阀、 进气滤清器、真空增压器、真空单向阀、真空罐和真空管道等装置。
图14-5 真空增压式液压式制动系统示意图
12
.
2、 真空增压器
增压器的作用与组成：真空增压器作用是把发动机进气产生的真空度与大气 压力差转变为机械推力，将制动主缸输出的油液进行增压后输入轮缸，增大 制动力，减轻了操纵力。真空增压器主要由辅助缸、控制阀、加气室三部分 组成，如图14-6所示为国产66-IV型真空增压器结构。
图14-3 交叉式管路制动系统中，当任一管路失效时的制动示意图
9
.
（3）双管路液压制动传动装置的主要部件
双腔制动主缸是双管路液压传动的重要部件，主缸的两个腔可以是串 联式，也可以是并联式，如图14-4所示 。
图14-4 串联双腔制动主缸示意图
10
.
14.1.2、液压制动增压装置
在普通的液压制动系中，加装真空加力或空气加 力装置，可以减轻驾驶员施加于制动踏板上的力， 增加车轮制动力，达到操纵轻便、制动可靠的目 的。真空加力装置是利用发动机工作时在进气管 中形成的真空度（或利用真空泵）为力源的动力 制动传动装置。按真空加力装置对液压系统加力 部位的不同，真空加力装置可分为增压式和助力 式两种形式。增压式是通过制动踏板对制动主缸 产生推力，助力器装在踏板与主缸之间。空气加 力装置是以空气压力为力源的动力制动传动装置。
液压制动传动装置布置形式主要有单管路和双管路两种。
4
.
1、单管路液压传动装置
单管路液压传动装置是利用一个制动主缸，通过一套相互 边通的管路控制全车制动。制动过程中，若传动装置中一 处发生泄漏，将会使制动系统失效，故目前已很少采用。

制动传动系统的主要组成

制动传动系统的主要组成

知 1、 了解液压制动传动系统的特点； 识 2、了解液压制动传动系统的类型； 目 标
技 能
1、能够分清管路布置。
目
标
知识准备
引导问题1、液压制动传动装置及特点
是利用特制油液作为传动介质，将制动踏板力转换 为油液压力，并通过管路传至车轮制动器。再将油液压 力转变为制动蹄张开的推力，即产生制动作用。
任务处理
任务处理
引导问题5、 液压制动系统制动管路是 怎么布置的？
一种是一套管路控制一个前轮制动器和对角的一个后 轮制动器，剩下的两个制动器由另一套管路控制，此 布置形式称为X型（如图）。如东风雪铁龙爱丽舍轿车 和桑塔纳2000GSi轿车的制动系统就是采用的对角线布 置形式。
制动系统的X型布置形式
任务处理
引导问题4、双管路液压传动装置
双管路液压传动装置是利用两个彼此独立的液压系统， 当一个液压系统发生故障时，另一个液压系统仍然照常工 作，从而提高了汽车制动的可靠性和安全性，现代汽车都 采用了双管路传动装置。布置型式如下：
1）II型－－－一轴对一轴 2）X型－－－交叉型 3）HI型－－－一轴半对半轴 4）LL型－－－半轴一轮对半轴一轮 5）HH型－－－双半轴对双半轴
优点：制动柔和灵敏，结构简单，维护方便，不消
耗发动机功率。
缺点：但操纵较费力，制动力不太大，制动液受温
度变化而降低其制动效能，液压制动传动装置已广泛应 用在轿车和轻型汽车上
知识准备
引导问题2、制动传动系统的主要组成:
制动主缸;制动轮缸;液流管路;制动液
任务处理
引导问题3、单管路液压传动装置
单管路是利用一个制动主缸，通过一套相互连通的管路， 控制全车制动器。若传动装置中一处漏油，会使整个制动系统 失效。目前，一般汽车上已很少采用。

液压制动传动装置课件

液压制动传动装置课件
当松开制动踏板时，制动蹄和轮缸活塞在回做 弹簧作用下，各自回位，并将制动液压回制动主 缸，从而解除制动。
B、交叉式(X型)
该装置由双腔制动主缸，两套独立(交叉)管路分别控制车轮制动器， 它主要用于对前轮制动力依赖性较大旳发动机前置前轮驱动旳汽车。
上海桑塔纳轿车采用了如图旳交叉式传动装置。这种双管路对角线 布置旳特点是，每套管路连接一种前轮和对角线上旳一种后轮。
优点
目前腔控制旳回路 发生故障时，前活塞 不产生液压前轮制动 失效。但在后活塞液 力作用下，前活塞被 推到最前端，后腔产 生旳液压仍使后轮产 生制动。若后腔控制 旳回路发生故障时， 前腔仍能产生液压使 前轮产生制动，确保 行车安全。
单腔制动主缸工作原理
不工作时，活塞头部与 皮碗应恰好在补偿孔和进油 孔之间。主要 是当因泄露或 气温变化引起活塞包围旳腔 和主缸腔旳制动液旳收缩和 膨胀，经过这两个孔维持平 衡。（与离合器主缸同）
原理
单活塞轮缸工作原理
单活塞轮缸多用于单向双领蹄式车轮制动器，如 BJ2023S型汽车前轮制动器，当汽车制动时，制动轮缸 受到制动液压力旳作用，活塞在液压力作用下顶出活塞 推动顶块，使制动蹄张开，压向制动鼓产生制动作用。 当松开制动踏板，制动液液压消失，在回位弹簧作用下 活塞恢复原来形状，同步，制动蹄与制动鼓脱离即解除 制动。
制动时，推动推杆而后 推动活塞和皮碗，掩盖补偿 孔后，主缸内旳液压开始建 立，克服弹簧力后，推开油 阀后将制动液送到轮缸，解 除制动后，踏板机构、主活 塞、轮缸活塞在各自旳回位 弹簧作用下回位。
制动主缸
这又是 什么
请回答 这是什 么
制动分缸
2、制动轮缸
把油液压力转变成轮缸推力，推动制 动蹄 压靠在制动鼓上，产生制动作用。

液压传动装置

液压传动装置

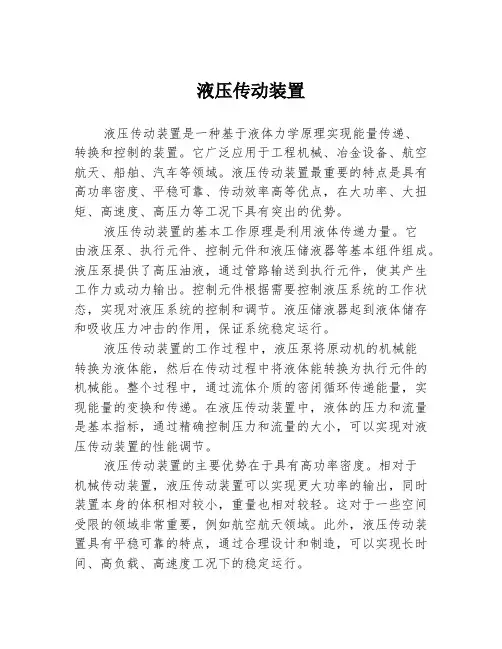

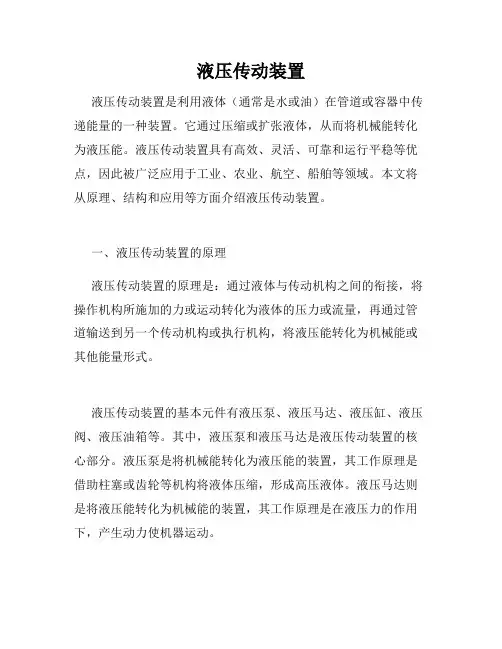

液压传动装置液压传动装置是一种基于液体力学原理实现能量传递、转换和控制的装置。

它广泛应用于工程机械、冶金设备、航空航天、船舶、汽车等领域。

液压传动装置最重要的特点是具有高功率密度、平稳可靠、传动效率高等优点，在大功率、大扭矩、高速度、高压力等工况下具有突出的优势。

液压传动装置的基本工作原理是利用液体传递力量。

它由液压泵、执行元件、控制元件和液压储液器等基本组件组成。

液压泵提供了高压油液，通过管路输送到执行元件，使其产生工作力或动力输出。

控制元件根据需要控制液压系统的工作状态，实现对液压系统的控制和调节。

液压储液器起到液体储存和吸收压力冲击的作用，保证系统稳定运行。

液压传动装置的工作过程中，液压泵将原动机的机械能转换为液体能，然后在传动过程中将液体能转换为执行元件的机械能。

整个过程中，通过流体介质的密闭循环传递能量，实现能量的变换和传递。

在液压传动装置中，液体的压力和流量是基本指标，通过精确控制压力和流量的大小，可以实现对液压传动装置的性能调节。

液压传动装置的主要优势在于具有高功率密度。

相对于机械传动装置，液压传动装置可以实现更大功率的输出，同时装置本身的体积相对较小，重量也相对较轻。

这对于一些空间受限的领域非常重要，例如航空航天领域。

此外，液压传动装置具有平稳可靠的特点，通过合理设计和制造，可以实现长时间、高负载、高速度工况下的稳定运行。

液压传动装置的传动效率也很高。

液压传动装置利用液体在传输过程中的自由液流特性，减小了传动过程中的传动损失。

相对于机械传动装置，液压传动装置的能量转换效率更高，因此在一些对能量转换效率要求较高的应用中具有优势。

此外，液压传动装置还具有灵活性和可调性。

通过控制元件的控制，可以实现对液压系统的精确调节和控制。

这意味着液压传动装置可以根据不同需要进行调节，并可以实现远程控制和自动化控制。

这在一些对控制精确度和自动化要求较高的应用中非常重要。

然而，液压传动装置也存在一些不足之处。

制动传动装置

制动传动装置

2.2气压制动主要部件
• 空压机 • 调压阀 • 制动控制阀 • 制动气室
2.2.1空压机
• 空压机是气压制动的动力来源。 • 空压机一般固定在发动机气缸的一侧，多
由发动机通过皮带和齿轮驱动，有的采用 凸轮轴直接驱动。 • 空压机按缸数分为单缸和双缸两种，其工 作原理相同。
2.2.1空压机
2.2.2调压阀
2.1双管路气压制动传动装置
• 双腔制动阀通过制动踏板来操纵。不制动 时，前、后制动气室分别经制动阀和快放 阀与大气相通，而与来自储气罐的压缩空 气隔绝，因此所有车轮制动器均不制动。 当驾驶员踩下制动踏板时，制动阀首先切 断各制动气室与大气的通道，并接通与压 缩空气的通道，于是两个主储气罐便各自 独立地经制动阀向前、后制动气室供气， 促动前、后制动器产生制动。
• 特点：
– 制动操纵省力、制动强度大、踏板行程小； – 需要消耗发动机的动力； – 制动粗暴且结构复杂。
• 一般在重型和部分中型汽车上适用。
2.1双管路气压制动传动装置
2.1双管路气压制动传动装置
• 由发动机驱动的空气压缩机（以下简称空压 机）1将压缩空气经单向阀4首先输入湿储气 罐6，压缩空气在湿储气罐内冷却并进行油水 分离之后，分成两个回路：一个回路经储气 罐14、双腔制动阀3的后腔通向前制动气室2， 另一个回路经储气罐17、双腔制动阀3的前腔 和快放阀13通向后制动气室10。当其中一个 贿赂发生故障失效时，另一个回路仍能继续 工作，以维持汽车具有一定的制动能力，从 而提高了汽车行驶的安全性。
2.1双管路气压制动传动装置
• 上图中还有一条通向挂车制动回路的气路。 在不制动的情况下，前制动储气罐通过挂 车制动阀9、挂车分离开关11、接头12向 挂车储气罐充气。制动时，双腔制动阀的 前、后腔输出气压都通入梭阀8。由于两 腔输出的气压不可能一致，梭阀只让压力 较高腔的压缩空气输入挂车制动阀9，后 者输出的气压又控制装在挂车上的继动阀， 使挂车产生制动。

液压传动装置教案

液压传动装置教案

项目四液压和气压传动装置课题一液压传动装置任务一液压传动【课题名称】液压传动的基础知识【教学目标与要求】一、知识目标1）了解液压传动的工作原理和组成。

2）熟悉液压传动的特点、图形符号及油液性质。

3）了解液压传动的基本参数、工作特性和压力损失。

二、能力目标能够读懂液压传动系统图形符号的含义及传动过程。

三、素质目标了解液压传动的特点及应用场合。

四、教学要求1）了解液压传动的工作原理及其组成部份。

2）熟悉液压传动的主要特点及应用场合，熟悉图形符号的含义。

3）了解压力、流量和功率等基本参数的关系及工作特性。

4）了解液体流动中压力损失和液压用油的选用。

【教学重点】液压传动的主要优、缺点和应用场合，能够识读液压图形符号的含义和液压传动的工作过程。

【难点分析】这是一种全新的传动形式，是靠油液的动力来传递运动的，与机械传动完全不同。

压力和流量是液压传递的两个因素，直线运动是液压传动的特点。

突破原有的概念是学好本课程的前提，其次是要能读懂液压传动的图形符号，这是学好液压传动的基础。

【分析学生】由于液压传动中油液是在密封的管道和容器中流动，是看不见的，不如机械传动直观可见，要学会从示意图形上来分析工作过程，这对学生也是一个新的飞跃，要引导学生适应这个变化。

只要能读懂各元件的符号和传动系统图，就能较快地学会液压传动知识。

【教学思路设计】选用讲授方法，突出油液的流动和压力两个重要参数在工作过程的作用。

【教学安排】2学时（90分钟）【教学过程】前面所讲的机械传动是以构件的运动来传递运动的，而液压传动是液压油作为传递介质，由液压缸或活塞杆来执行运动，这两种传动方式有着本质的区别。

在学习中要注重液压介质的压力和流量大小，它们是运动的动力。

一、工作原理液压千斤顶的工作过程为：F向上—油腔的容积变大—大气压推动单向阀抬起—油液进入油腔；F向下—油腔的容积变小—油液压力升高—单向阀抬起—油液进入大活塞缸下腔—抬起重物—实现顶起重物的目的。

制动传动装置

2021/2/8
1
制动传动装置
制动传动装置的功用是将驾驶员或其他动力源的作用传到制动 器，同时控制制动器的工作，从而获得所需要的制动力矩。
制动传动装置按传力介质的不同可分为液压式、气压式和 气－液综合式；按制动管路的套数可分为单管路和双管路制动传动 装置。按照交通法规的要求，现代汽车的行车制动系须采用双管路 制动传动装置，因而单管路制动传动装置已被淘汰。
放气时，连续踩几下制动踏板，对缸内空气加压， 然后踩住制动踏板不放，将放气阀旋出少许，空气即随 制动液一起排出，若排出的制动液有泡沫，旋紧放气阀， 续踩几下制动踏板继续上述操作，直到排出的制动液没 有泡沫，旋紧放气阀。
制动踏板自由行程： 在不制动时，制动主缸的推杆球头与活塞之间应保持一定间隙，
以保证活塞能够在回位弹簧作用下退到极限位置时皮碗不致堵住旁 通孔。制动时，为了消除这一间隙所需的踏板行程叫制动踏板自由 行程。一般为5～20mm。
自由行程的测量方法如下:关闭发动机，踩几次踏板，使真空 助力器无真空作用后，用手压下踏板，当感到有阻力时的压下距离 即为自由行程。当自由行程达不到要求时，先要消除真空助力器推 杆与总泵第一活塞的间隙，再进行放气程序，直到制动液中无气泡 为止。
1.1 液压制动传动装置
图12-24 液压式制动传动装置的组成 1-制动主缸；2-贮液罐；3-主缸推杆；4-支承销；5-复位弹簧；6制动踏板；7-制动灯开关； 8-指示灯；9-软管；10-比例阀；11车内底板； 12-后桥油管；13-前桥油管；14-软管； 15-制动蹄； 16-支承座； 17-制动轮缸；△-自由间管路液压制动传动装置的类型
双管路液压制动传动装置是利用彼此独立的双腔制动主 缸，通过两套独立管路，分别控制两桥或三桥的车轮制动器。

制动传动装置的认识工作页

4
现代桥车制动主缸多采用什么形式？
并联双腔式
.串联双腔式
单腔式
.以上都不是
5
双回路液压制动系统其中一回路损坏漏油时，汽车还能制动。
正确
.错误

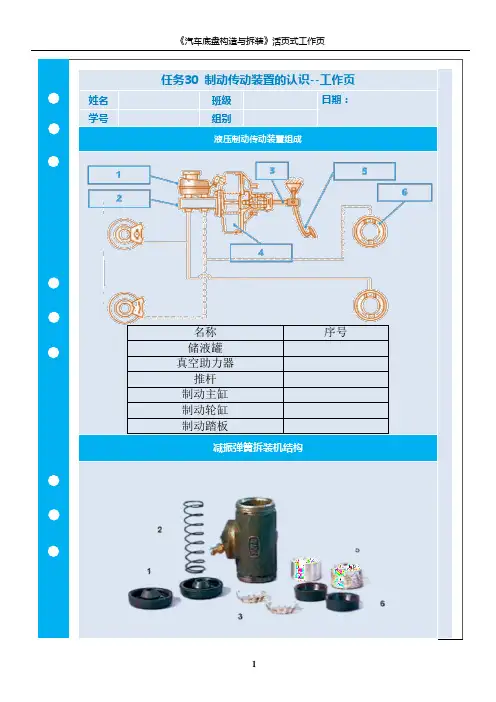

任务30 制动传动装置的认识--工作页
姓名
班级
日期：
学号
组别
名称
序号
储液罐
真空助力器
推杆
制动主缸
制动轮缸
制动踏板
名称
序号
缸体
活塞
皮碗
顶块
防护罩
弹簧
1
制动主缸由、和等组成。
缸体
活塞
油液控制阀
制动踏板
2
真空助力器主要由、、和
等组成。
3
液压制动传动装置利用特制油液作为传力介质，将
转换为油液压力，并通过管路传至，再将液压力转变为制动器工作的。

第四节 液压制动传动装置.

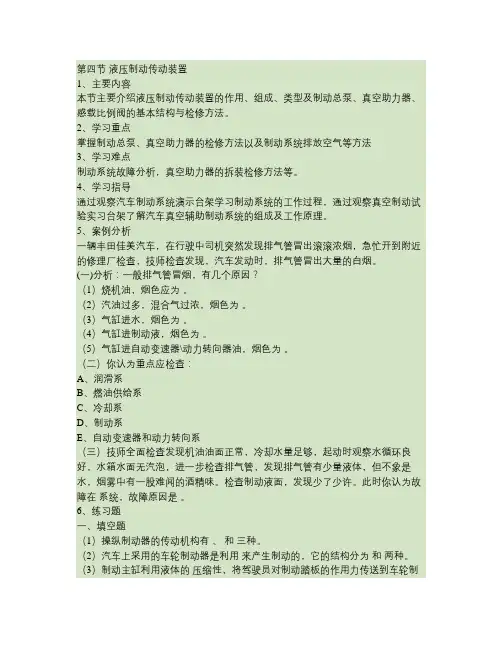

第四节液压制动传动装置1、主要内容本节主要介绍液压制动传动装置的作用、组成、类型及制动总泵、真空助力器、感载比例阀的基本结构与检修方法。

2、学习重点掌握制动总泵、真空助力器的检修方法以及制动系统排放空气等方法3、学习难点制动系统故障分析，真空助力器的拆装检修方法等。

4、学习指导通过观察汽车制动系统演示台架学习制动系统的工作过程，通过观察真空制动试验实习台架了解汽车真空辅助制动系统的组成及工作原理。

5、案例分析一辆丰田佳美汽车，在行驶中司机突然发现排气管冒出滚滚浓烟，急忙开到附近的修理厂检查，技师检查发现，汽车发动时，排气管冒出大量的白烟。

(一)分析：一般排气管冒烟，有几个原因？（1）烧机油，烟色应为。

（2）汽油过多，混合气过浓，烟色为。

（3）气缸进水，烟色为。

（4）气缸进制动液，烟色为。

（5）气缸进自动变速器\动力转向器油，烟色为。

（二）你认为重点应检查：A、润滑系B、燃油供给系C、冷却系D、制动系E、自动变速器和动力转向系（三）技师全面检查发现机油油面正常，冷却水量足够，起动时观察水循环良好，水箱水面无汽泡，进一步检查排气管，发现排气管有少量液体，但不象是水，烟雾中有一股难闻的酒精味。

检查制动液面，发现少了少许。

此时你认为故障在系统，故障原因是。

6、练习题一、填空题（1）操纵制动器的传动机构有、和三种。

（2）汽车上采用的车轮制动器是利用来产生制动的，它的结构分为和两种。

（3）制动主缸利用液体的压缩性，将驾驶员对制动踏板的作用力传送到车轮制动器。

（4）制动系载荷传感比例阀感受车辆部的高度变化。

（5）制动系统的液压管路由和软管组成。

（6）目前国内所用制动液大部分是，也有少量的和。

（7）真空助力器由、和三部分组成。

（8）伺服制动系是在基础上加上一套而形成的，即兼用和作为制动能源的制动系。

（9）制动液压系统按管路布置可分为和液压传动装置。

二、判断题（1）汽车制动时，后轮先抱死比前轮先抱死安全。

( )（2）制动释放后，油管内会保持一定压力，可防止空气侵入液压系统。

学习任务14液压制动传动装置


检查管路
检查液压管路是否有漏油、破损等现 象，以及管路连接是否紧固。
检查制动盘片
检查制动盘片是否磨损严重，如果磨 损严重应及时更换。
检查液压泵和阀件
检查液压泵和阀件是否有异常声音或 泄漏现象。
定期保养
01
更换液压油
根据使用情况定期更换液压油，以 保持油品质量和性能。
检查密封件
定期检查并更换密封件，以确保密 封性能良好。
03
02
清洗或更换滤清器
定期清洗或更换液压系统中的滤清 器，以防止杂质进入系统。
检查管路和接头
定期检查液压管路和接头，确保其 紧固和无泄漏。
04
常见故障与排除方法
制动不灵
可能是由于制动液不足或管 路堵塞等原因，需要检查制 动液位和管路情况，并清洁 或更换相关部件。
制动拖滞
可能是由于制动间隙调整不 当或制动蹄片磨损严重等原 因，需要重新调整制动间隙 或更换制动蹄片。
油温过高
油压不稳
可能是由于液压油质量差或 散热不良等原因，需要更换 优质液压油或检查散热系统。
可能是由于液压泵故障或管 路漏油等原因，需要检查液 压泵和管路情况，并修复漏 油或更换相关部件。
05 液压制动传动装置的发展 趋势与未来展望
技术创新与改进
高效能
通过改进液压制动传动装置的设 计和材料，提高其制动效能和稳 定性，以满足更严格的安全性能
液压阀
液压阀是液压制动传动装置中 的控制元件，用于调节和控制 液体的流动方向、压力和流量
。
液压阀的种类繁多，常见的有 溢流阀、减压阀、换向阀、顺 序阀等，根据不同的控制需求
选择合适的液压阀。
液压阀的工作原理是通过改变 阀芯的位置或开启度，来调节 液体的流动状态和压力，从而 实现控制液体的作用。
