学习任务14：拆装雨刮器任务单答案

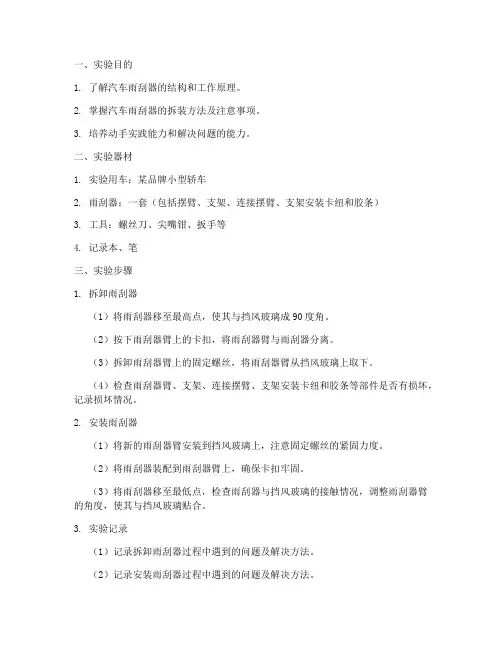

一、实验目的1. 了解汽车雨刮器的结构和工作原理。

2. 掌握汽车雨刮器的拆装方法及注意事项。

3. 培养动手实践能力和解决问题的能力。

二、实验器材1. 实验用车：某品牌小型轿车2. 雨刮器：一套（包括摆臂、支架、连接摆臂、支架安装卡纽和胶条）3. 工具：螺丝刀、尖嘴钳、扳手等4. 记录本、笔三、实验步骤1. 拆卸雨刮器（1）将雨刮器移至最高点，使其与挡风玻璃成90度角。

（2）按下雨刮器臂上的卡扣，将雨刮器臂与雨刮器分离。

（3）拆卸雨刮器臂上的固定螺丝，将雨刮器臂从挡风玻璃上取下。

（4）检查雨刮器臂、支架、连接摆臂、支架安装卡纽和胶条等部件是否有损坏，记录损坏情况。

2. 安装雨刮器（1）将新的雨刮器臂安装到挡风玻璃上，注意固定螺丝的紧固力度。

（2）将雨刮器装配到雨刮器臂上，确保卡扣牢固。

（3）将雨刮器移至最低点，检查雨刮器与挡风玻璃的接触情况，调整雨刮器臂的角度，使其与挡风玻璃贴合。

3. 实验记录（1）记录拆卸雨刮器过程中遇到的问题及解决方法。

（2）记录安装雨刮器过程中遇到的问题及解决方法。

（3）记录实验过程中使用的工具及注意事项。

四、实验结果与分析1. 通过本次实验，成功拆装了汽车雨刮器，掌握了拆装方法及注意事项。

2. 在拆卸雨刮器过程中，发现部分部件存在磨损、老化等问题，需及时更换。

3. 在安装雨刮器过程中，注意调整雨刮器臂的角度，使其与挡风玻璃贴合，以保证雨刮效果。

4. 实验过程中，严格按照操作步骤进行，确保了实验的安全性。

五、实验结论1. 汽车雨刮器拆装操作相对简单，只需掌握正确的步骤和注意事项即可。

2. 定期检查和维护雨刮器，可以延长其使用寿命，确保行车安全。

3. 本实验对提高动手实践能力和解决问题的能力具有积极作用。

六、实验建议1. 在进行雨刮器拆装实验前，充分了解汽车雨刮器的结构和工作原理。

2. 操作过程中，注意安全，避免发生意外。

3. 实验结束后，对实验结果进行分析和总结，不断提高自己的实践能力。

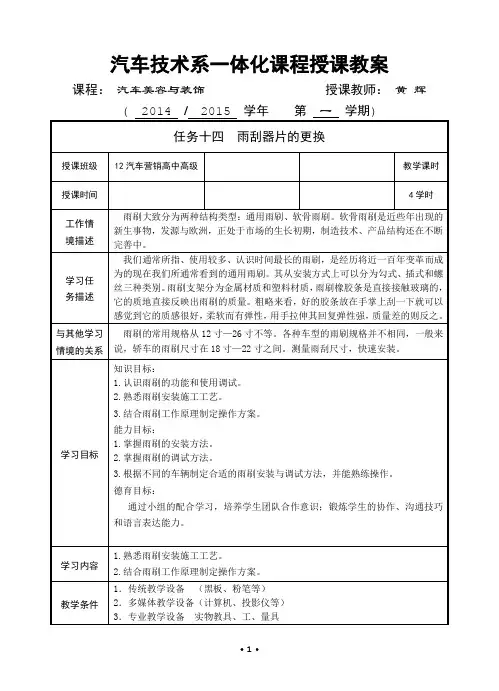

课程：汽车美容与装饰授课教师：黄辉(2014/2015学年第一学期)任务十四雨刮器片的更换授课班级12汽车营销高中高级教学课时授课时间4学时工作情境描述雨刷大致分为两种结构类型：通用雨刷、软骨雨刷。

软骨雨刷是近些年出现的新生事物，发源与欧洲，正处于市场的生长初期，制造技术、产品结构还在不断完善中。

学习任务描述我们通常所指、使用较多、认识时间最长的雨刷，是经历将近一百年变革而成为的现在我们所通常看到的通用雨刷。

其从安装方式上可以分为勾式、插式和螺丝三种类别。

雨刷支架分为金属材质和塑料材质，雨刷橡胶条是直接接触玻璃的，它的质地直接反映出雨刷的质量。

粗略来看，好的胶条放在手掌上刮一下就可以感觉到它的质感很好，柔软而有弹性，用手拉伸其回复弹性强，质量差的则反之。

与其他学习情境的关系雨刷的常用规格从12寸—26寸不等。

各种车型的雨刷规格并不相同，一般来说，轿车的雨刷尺寸在18寸—22寸之间。

测量雨刮尺寸，快速安装。

学习目标知识目标：1.认识雨刷的功能和使用调试。

2.熟悉雨刷安装施工工艺。

3.结合雨刷工作原理制定操作方案。

能力目标：1.掌握雨刷的安装方法。

2.掌握雨刷的调试方法。

3.根据不同的车辆制定合适的雨刷安装与调试方法，并能熟练操作。

德育目标：通过小组的配合学习，培养学生团队合作意识；锻炼学生的协作、沟通技巧和语言表达能力。

学习内容1.熟悉雨刷安装施工工艺。

2.结合雨刷工作原理制定操作方案。

教学条件1．传统教学设备（黑板、粉笔等）2．多媒体教学设备（计算机、投影仪等）3．专业教学设备实物教具、工、量具教学方法组织形式教法：讲授法、示范法、教学互动学习法、多媒体辅助教学学法：小组合作学习法学习评价1.正确书写工作页相关内容 (小组评价)2.执行5S管理 (小组评价)3.完成本任务过程中的团队合作能力 (小组评价)4.汽车内室清洗 (小组评价)5.工量具使用情况 (小组评价)教学流程【复习与导入】 (时间分配： 15 min)【明确学习目标】 (时间分配： 5 min)【知识学习】 (时间分配： 40 min)【技能学习】 (时间分配：60 min)【小组评价】 (时间分配： 30 min)【课堂小结】 (时间分配： 5 min)【布置作业】 (时间分配： 5 min) 总计4课时，160分钟审批意见审批人/日期：教学反思在试验时应注意电动机有无异常噪音，尤其应引起注意的，是当雨刮电机”嗡嗡”做响而不会转动时，说明雨刷机械传动部分有锈死或卡住的地方，这时应立即关闭雨刷器开关，以防烧毁电机。

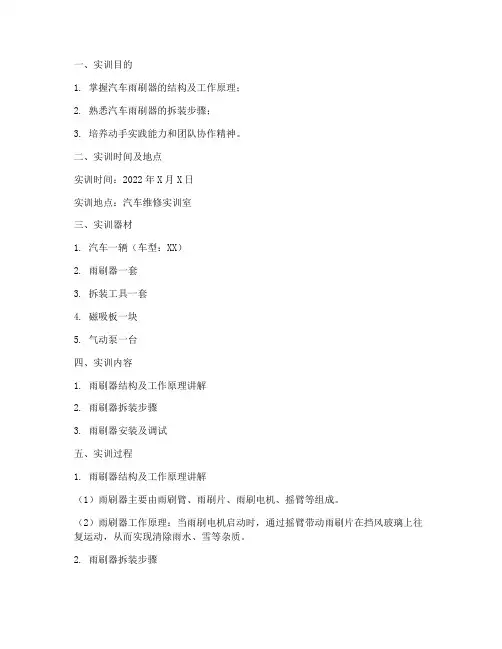

一、实训目的1. 掌握汽车雨刷器的结构及工作原理；2. 熟悉汽车雨刷器的拆装步骤；3. 培养动手实践能力和团队协作精神。

二、实训时间及地点实训时间：2022年X月X日实训地点：汽车维修实训室三、实训器材1. 汽车一辆（车型：XX）2. 雨刷器一套3. 拆装工具一套4. 磁吸板一块5. 气动泵一台四、实训内容1. 雨刷器结构及工作原理讲解2. 雨刷器拆装步骤3. 雨刷器安装及调试五、实训过程1. 雨刷器结构及工作原理讲解（1）雨刷器主要由雨刷臂、雨刷片、雨刷电机、摇臂等组成。

（2）雨刷器工作原理：当雨刷电机启动时，通过摇臂带动雨刷片在挡风玻璃上往复运动，从而实现清除雨水、雪等杂质。

2. 雨刷器拆装步骤（1）准备工作：将汽车停放在安全区域，关闭发动机，拉紧手刹。

准备好拆装工具。

（2）拆解雨刷器：① 将雨刷臂从挡风玻璃上抬起，露出雨刷器与挡风玻璃的连接处。

② 用一字改锥将雨刷臂上的固定螺丝拧下。

③ 将雨刷臂向上抬起，使雨刷器与挡风玻璃分离。

④ 拆下雨刷器与摇臂的连接销。

（3）安装雨刷器：① 将新雨刷器与摇臂的连接销插入。

② 将雨刷器与挡风玻璃的连接处对齐，用一字改锥将固定螺丝拧紧。

③ 将雨刷臂向下压，使雨刷器与挡风玻璃紧密贴合。

④ 将雨刷臂上的固定螺丝拧紧。

3. 雨刷器安装及调试（1）启动汽车，打开雨刷开关，检查雨刷器是否正常工作。

（2）根据实际需要调整雨刷器的工作速度和摆动幅度。

（3）检查雨刷器是否存在异响、漏雨等问题，如有问题，及时进行调整或更换。

六、实训总结1. 通过本次实训，掌握了汽车雨刷器的结构及工作原理。

2. 熟悉了汽车雨刷器的拆装步骤，提高了动手实践能力。

3. 在实训过程中，培养了团队协作精神，学会了与他人沟通交流。

4. 认识到汽车雨刷器在行车过程中的重要性，提高了对车辆保养的重视程度。

5. 发现自己在实训过程中存在的问题，为今后的学习提供了改进方向。

七、实训心得1. 实践是检验真理的唯一标准。

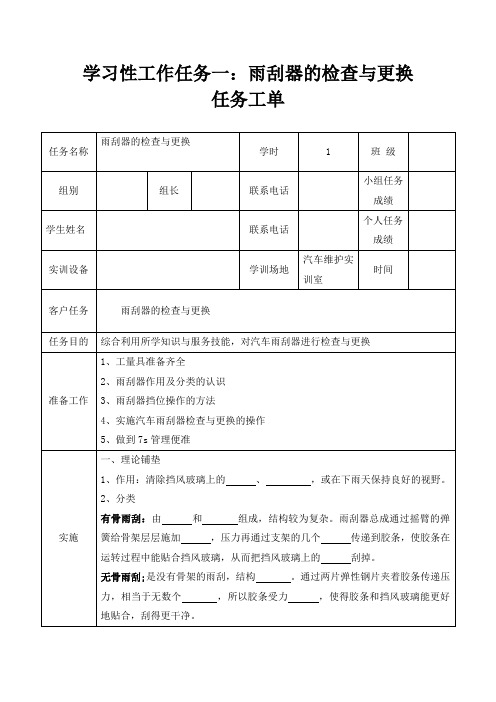

学习性工作任务一：雨刮器的检查与更换
任务工单
3、雨刮器档位展示（如图）
1）除雾挡（MIST ），把控制杆上推，刮水器点动工作一次。

2）间歇挡（INT），刮水器低速间歇式工作（有型号间歇时间可以调节）
3）低速挡（LO），刮水器低速连续工作。

4）高速挡（HI），刮水器高速连续工作。

二、实操演练
1、雨刮器的检查流程
功能检查：检查刮水器在各档位下工作是否。

雨刮状况检查：检查刮水器在各档位下的喷水、刮水效果，不得有现象。

回位功能检查;检查当开关关闭时，刮片是否停止在其。

2、现象及解决方法
3、通常情况下，当雨刮器有问题时，我们会选择直接更换雨刮器，实际上，单独更换
雨刮器中的也是可行的方法，这样既可以节约使用成本也可以增加养车乐趣！
检查1、每队的队长对更换雨刮器的各工作环节实训操作进行检查是否规范。

2、教师巡环检查
评价自
我
评
评分（满分
1）
4。

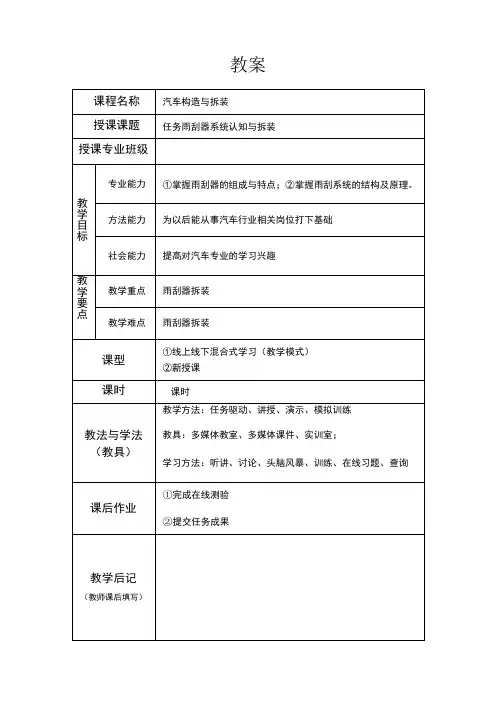

教案一、教学设计 序号 教学环节 教学内容课时 问题引入 教师提出问题、小组讨论、引出学习内容、确认学习目标分钟 新课讲授 教师讲授、学生思考问题、小组合作完成任务分钟 知识检验 思考问题、学生解答分钟 教学总结 教师总结知识点，解答疑问分钟课后拓展教师布置课后思考内容，安排下次课资源库平台的预习内容 分钟 ★问题引入汽车上的雨刮器有什么用途？★新课讲授一、电动刮水器？1、电动刮水器的结构电动刮水器主要由直流电动机、蜗轮箱、曲柄、连杆、摆杆、摆臂和刮水片等组成。

常数;授课教师备课时间 主要教学步骤和教学内容通过电枢绕组中的电流，单位为电枢绕组的电阻，单位为Q ；——正、负电刷间串联的导体数;。

一一磁极磁通，单位为。

（1）改变磁通变速（）电磁式电动机可以通过改变磁通变速（低速）线绕式电动刮水器原理I一串励绕组;2—电枢;3一并励绕组科一触点：5一凸轮;6—刮水器开关;7—熔断器m一电源开关戊焚式电动制水器原理1挡风玻璃洗涤装置为了更好地消除附在挡风玻璃上的灰尘污物,在汽车上增设了洗涤装置,与刮水器配合使用可以使汽车挡风玻璃更好地完成刮水工作,并获得更好的刮水效果。

．档风玻璃洗涤装置的组成3．风玻璃洗涤装置正确使用常用的洗涤液是清水。

冬季使用洗涤器时，为了防止洗涤液的冻结，应添加甲醇、异丙醇、甘醇等防冻剂，再加少量的去垢剂和防锈剂，即成为低温洗涤液，可使结冰温度下降到-20℃以下。

如冬季不用洗涤器时，应将洗涤管中的水倒掉。

制电路)四、雨刮系统、雨刮系统是汽车的主要安全装置之一，它能够在雪天或雨天时将车窗上的雨滴和雪花消除，在泥泞的道路上行驶时飞溅到前风窗上的泥水刮净，保证司机的视线，确保车辆行驶的安全。

雨刮系统主要由刮臂总成、刮水器连杆机构、刮刷、洗涤泵、储液壶、加液管、喷嘴、刮水器等组成；主要功能有单步刮、间歇刮、慢刮、快刮及同时喷水和洗刮。

普通的电动式雨刮系统的工作原理是：当电机工作进，通过减速箱减速后带动曲柄做圆周运动，然后通过连杆使摇臂做往返运动，而摇臂4又带动刮臂刮片组件做往返运动以除去玻璃上的雨水、雪或灰尘。

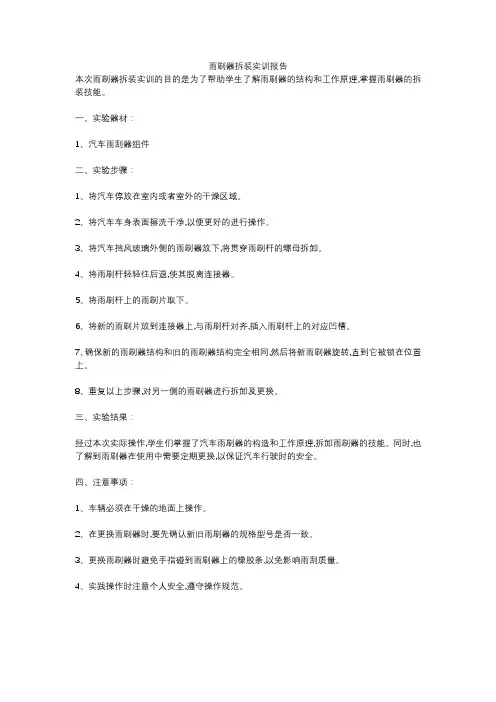

雨刷器拆装实训报告
本次雨刷器拆装实训的目的是为了帮助学生了解雨刷器的结构和工作原理,掌握雨刷器的拆装技能。

一、实验器材：
1、汽车雨刮器组件
二、实验步骤：
1、将汽车停放在室内或者室外的干燥区域。

2、将汽车车身表面擦洗干净,以便更好的进行操作。

3、将汽车挡风玻璃外侧的雨刷器放下,将贯穿雨刷杆的螺母拆卸。

4、将雨刷杆轻轻往后退,使其脱离连接器。

5、将雨刷杆上的雨刷片取下。

6、将新的雨刷片放到连接器上,与雨刷杆对齐,插入雨刷杆上的对应凹槽。

7、确保新的雨刷器结构和旧的雨刷器结构完全相同,然后将新雨刷器旋转,直到它被锁在位置上。

8、重复以上步骤,对另一侧的雨刷器进行拆卸及更换。

三、实验结果：
经过本次实际操作,学生们掌握了汽车雨刷器的构造和工作原理,拆卸雨刷器的技能。

同时,也了解到雨刷器在使用中需要定期更换,以保证汽车行驶时的安全。

四、注意事项：
1、车辆必须在干燥的地面上操作。

2、在更换雨刷器时,要先确认新旧雨刷器的规格型号是否一致。

3、更换雨刷器时避免手指碰到雨刷器上的橡胶条,以免影响雨刮质量。

4、实践操作时注意个人安全,遵守操作规范。

1发动机常规保养学习模块二机油及其滤清器的更换二．项目认知：1.对照下图，阅读下列问题并写出机油在当中发挥的作用？图2-1机油作用分析图（1）汽缸压力过低时，倒入少许机油后，汽缸压力升高，这反映机油的密封防漏用途？（2）铸铁件在储存时表面都会附着着一层油膜这反映了机油的防锈防腐用途？（3）发动机润滑系统工作时，机油流过金属摩擦表面并带走表面残存的金属粉和热量，这说明机油的清洁清洗和冷却降温用途？（4）当轴承旋转发涩时，加入一点机油后，旋转就会变的顺畅了，这说明机油的润滑性用途？（5）汽车长时间放置后，启动开始是发动机声音很杂，运转一会后杂音消失，这说明机油的减震缓冲用途？2、机油滤清器图2-2机油滤清器图3、机油油质分析：这两个箭头表示什么意思？1、机油进口（周边）2、机油出口（中间）图2-3机油油质分析图判断1号机油如何处理： 正常使用 ；判断3号机油如何处理： 清洗并更换 ； 判断2号机油如何处理： 更换机油 。

三、机油型号和类型认知 1、 机油级别：图2-4 机油种类 2、粘度等级的选用：图2-5机油等级识别机油粘度的选用应同时满足低温起动性和高温润滑性，上网查询及填写对应温度，并找出一般的规律。

粘度等级 适用温度范围 /℃ 粘度等级 适用温度范围 /℃ 5W / 20 -30℃—20℃ 20W /40 -15℃—40℃ 5W /30 -30℃—30℃ 10W -25℃ 10W /30 -25℃—30℃ 20 20℃ 10W/40 -25℃—40℃ 30 30℃ 15W /40-20℃—40℃4040℃A 、是炭粒过多，显示 3 ；B 、是油泥铁屑过多，显示 3 ；C 、是机油含水过多，显示 2 ；D 、是正常的机油，显示 1 ；机油低温流动性，数值越小越好 冬季机油耐高温性能指标，数值越大越好S"开头系列代表汽油发动机用油，规格有： SA, SB, SC, SD, SE, SF, SG, SH,SJ,SL,SM ；字母越靠后，质量等级越高学习模块二机油及其滤清器的更换学习模块三防冻液检查与更换二．项目认知。
