第4章 配电自动化终端-3

配电自动化终端的作用和功能发布时间：2022-09-08T02:47:55.106Z 来源：《福光技术》2022年18期作者：杨纮彬[导读] 要想实现电网配电自动化、智能化，就需要做好配电主站的建设工作。

配电自动化终端就是配电网实现自动化管理的重要设备，所以其系统构成十分重要，应保证主站可控制其余设备，对其余设备的运行状况进行监控，如果系统故障，可实现自动监测、自动处理。

配电自动化终端主要包括人机接口电路、中心监控单元、终端通信系统、控制操作回路以及电源回路五部分。

本文笔者结合自身工作经验就配电自动化终端的作用和功能进行简要的分析。

杨纮彬惠州惠阳供电局镇隆供电所广东惠州 516001摘要：要想实现电网配电自动化、智能化，就需要做好配电主站的建设工作。

配电自动化终端就是配电网实现自动化管理的重要设备，所以其系统构成十分重要，应保证主站可控制其余设备，对其余设备的运行状况进行监控，如果系统故障，可实现自动监测、自动处理。

配电自动化终端主要包括人机接口电路、中心监控单元、终端通信系统、控制操作回路以及电源回路五部分。

本文笔者结合自身工作经验就配电自动化终端的作用和功能进行简要的分析。

关键词：配电自动化终端；作用；功能1配电自动化终端的作用和功能配电自动化作为智能配电网的重要基础支撑，可有效实现对电网运行状态的实时监控并切实提升供电可靠性。

配电终端是配电自动化系统的重要功能组件，具备“三遥”（遥测、遥信、遥控）以及“二遥”（遥测和遥信）功能的配电终端得到较为广泛的应用，并成为确保配电自动化系统稳定运行的重要依托。

配电自动化终端将信息传送至配电自动化系统子站或主站，同时接收来自子站或主站的控制命令，对配电开关进行遥控操作，从而实现对配电网的实时监控、故障识别故障隔离、网络重构。

配电自动化终端的主要作用为：提高供电可靠性；改善电能质量；节能降损，优化运行，提高电力系统经济运行水平；提高配网现代化管理水平。

配电自动化终端的主要功能有：收集线路故障信息，完成故障识别；执行遥控命令实现故障隔离和恢复供电的功能；实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送；接收并执行上级装置的遥控命令及返送校核；接收并执行对时命令；具有程序自动恢复和设备自诊断功能；具有通道监视功能；可接入多路电源，并可在主电源失电时自动无缝投入；可与变电站内其他系统通信，进行信息交换；具有接收和执行复归命令的功能；具有蓄电池智能维护功能。

配电自动化及配电终端配置模式1. 配电自动化建设1.1 配电自动化的概念配电自动化以一次网架和设备为基础，以配电自动化系统为核心，以现代电子通信技术及网络技术为手段，实现配电系统的监控、保护和管理的自动化，是提高配电网可靠性水平、实现配电网科学高效管理的重要途径。

配电网自动化是智能电网的重要组成部分，是电网现代化发展的必然趋势，包括配电网运行和生产管理自动化，配电自动化的功能如下图所示。

1.2 配电自动化的结构实现配电网运行监控和保护的系统称为配电自动化系统。

配电自动化系统主要由通信网络、配电自动化主站和配电终端组成，必要时增设配电子站。

（1）配电主站配电自动化主站是配电自动化系统的核心，其主要功能是实现人机互动，进行数据存储/处理，完成故障处理和高级分析应用功能。

按照配电自动化系统最终实现的功能，配电主站有简易型、实用型、标准型、集成型和智能型五种建成模式；按照实时信息接入量，可以建成大型主站、中型主站和小型主站。

不同主站类型供电可靠性分析见表1。

主站建设要坚持实用化原则，充分考虑系统开放性、可靠性、可拓展性和安全性要求。

表1 不同主站类型供电可靠性分析类型功能配置故障处理方式配电网供电可靠性分析简易型故障指示，也可实现故障判断隔离人工现场巡视，也可通过开关之间的时序配合自动化程度较低，可靠性较差实用型基本的配电SCADA功能就地型，由出口断路器/ 重合器与分段器配合减少故障定位时间和恢复供电时间，较简易型有很大提高标准型完整的配电SCADA、FA功能集中型，由FTU、通信网和主/子站共同完成故障切除、恢复供电速度快，较实用模型有所提高集成型网络拓扑、状态估计、潮流分析、负荷预测、无功优化等集中型，由FTU、通信网和主/子站共同完成实现配电网的综合运行和管理，可靠性同标准型智能型配网自愈，配电网经济优化运行集中型加智能分布型，由主/子站、FTU和通信网共同完成通过故障模拟、故障后网络自愈等功能，大大提高了网络抗打击能力和供电可靠性（2）配电子站配电子站作为配电自动化系统的选配部分，其功能是作为通信网络的中间层，优化系统结构、减轻主站数据处理负担、提高信息传输效率。

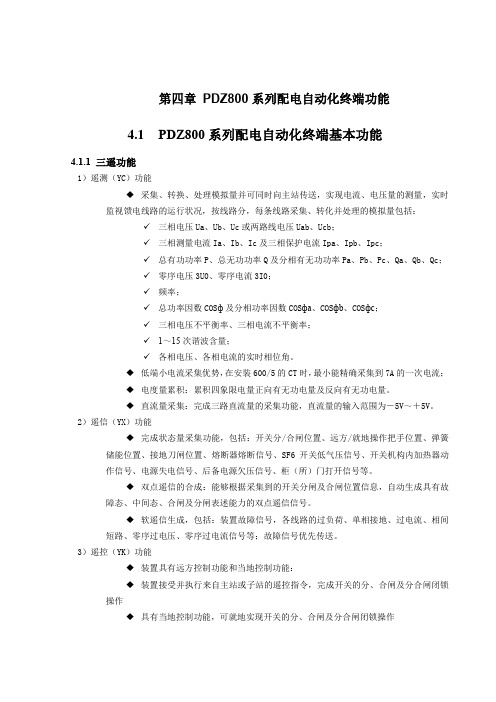

第四章PDZ800系列配电自动化终端功能4.1PDZ800系列配电自动化终端基本功能4.1.1 三遥功能1）遥测（YC）功能◆采集、转换、处理模拟量并可同时向主站传送，实现电流、电压量的测量，实时监视馈电线路的运行状况，按线路分，每条线路采集、转化并处理的模拟量包括：✓三相电压Ua、Ub、Uc或两路线电压Uab、Ucb；✓三相测量电流Ia、Ib、Ic及三相保护电流Ipa、Ipb、Ipc；✓总有功功率P、总无功功率Q及分相有无功功率Pa、Pb、Pc、Qa、Qb、Qc；✓零序电压3U0、零序电流3I0；✓频率；✓总功率因数COSф及分相功率因数COSфa、COSфb、COSфc；✓三相电压不平衡率、三相电流不平衡率；✓1～15次谐波含量；✓各相电压、各相电流的实时相位角。

◆低端小电流采集优势，在安装600/5的CT时，最小能精确采集到7A的一次电流；◆电度量累积：累积四象限电量正向有无功电量及反向有无功电量。

◆直流量采集：完成三路直流量的采集功能，直流量的输入范围为－5V～＋5V。

2）遥信（YX）功能◆完成状态量采集功能，包括：开关分/合闸位置、远方/就地操作把手位置、弹簧储能位置、接地刀闸位置、熔断器熔断信号、SF6开关低气压信号、开关机构内加热器动作信号、电源失电信号、后备电源欠压信号、柜（所）门打开信号等。

◆双点遥信的合成：能够根据采集到的开关分闸及合闸位置信息，自动生成具有故障态、中间态、合闸及分闸表述能力的双点遥信信号。

◆软遥信生成，包括：装置故障信号，各线路的过负荷、单相接地、过电流、相间短路、零序过电压、零序过电流信号等；故障信号优先传送。

3）遥控（YK）功能◆装置具有远方控制功能和当地控制功能：◆装置接受并执行来自主站或子站的遥控指令，完成开关的分、合闸及分合闸闭锁操作◆具有当地控制功能，可就地实现开关的分、合闸及分合闸闭锁操作4.1.2 故障检测功能通过采集线路的电压、电流量，提供零序过电压、零序过电流、线路过负荷、线路三相过电流等检测功能。

配电自动化终端设在电力配网自动化的应用1. 引言1.1 配电自动化终端设在电力配网自动化的应用电力配网自动化是指利用先进的通信、控制、计算技术，对电力系统进行智能化管理和运行。

配电自动化终端作为电力配网自动化的重要组成部分，发挥着至关重要的作用。

配电自动化终端主要负责配电网的监测、控制、保护和故障处理等功能，通过实时采集数据、分析信息，提高配电系统的运行效率和可靠性。

配电自动化终端的工作原理是通过传感器和智能控制装置实现对电网状态的实时监测和控制。

其功能特点包括远程监测、智能分析、自动化控制等，能够实现对电网设备的状态进行实时监控和管理。

配电自动化终端在配电网中的作用主要体现在提高电网运行效率、降低供电故障率、提升供电质量等方面，是实现电力配网智能化、高效化的重要手段。

随着电力系统的发展，配电自动化终端的发展趋势也在不断加强。

未来，随着智能电网的不断推广和应用，配电自动化终端的需求将会不断增长。

电力配网自动化的意义在于提高电网运行效率、促进能源节约和环保，是电力系统向智能化、高效化发展的必然趋势。

配电自动化终端作为电力配网自动化的关键组成部分，将在未来的发展中发挥越来越重要的作用，推动电力系统向智能化、可持续化方向发展。

2. 正文2.1 配电自动化终端的工作原理配电自动化终端的工作原理是通过集成了先进的电力传感技术、智能控制算法和通讯技术，实现对配电网络的监测、控制和管理。

其工作原理主要包括以下几个方面：1. 数据采集：配电自动化终端通过连接到配电网络上的传感器，实时采集电压、电流、功率、频率等各种电力参数的数据。

2. 数据处理：采集到的数据经过配电自动化终端内部的计算和处理，进行数据解析、计算和分析，生成对电网状态的评估和判断。

3. 决策控制：根据对电网状态的评估和判断，配电自动化终端通过内部的智能控制算法，进行电力设备的自动控制和调节，以保障电网的安全稳定运行。

4. 通讯传输：配电自动化终端通过网络通讯技术，与配电网控制中心和其他智能设备进行数据交互和指令传递，实现远程监控和控制。

03配电自动化终端技术配电自动化终端技术是电力系统中非常重要的组成部分，它的应用可以实现对配电系统的实时监控和管理，提高电力系统的稳定性和可靠性。

本文将围绕配电自动化终端技术展开讨论，探究其应用场景、技术特点以及发展趋势。

配电自动化终端技术是一种基于计算机技术和通信技术的电力自动化管理技术，它由多个终端设备组成，包括配电变压器、配电开关、电能计量设备等。

这些设备通过通信网络相互连接，形成一个完整的配电系统，实现对配电系统的实时监控和管理。

配电自动化终端技术的应用场景非常广泛，它可以应用于城市配电网、农村配电网、工业配电网等领域。

在城市配电网中，配电自动化终端技术的应用可以实现对配电网的实时监控和管理，提高供电的可靠性和稳定性，减少停电时间。

在农村配电网中，配电自动化终端技术的应用可以实现对农村电力系统的全面监控和管理，提高供电的可靠性和安全性。

在工业配电网中，配电自动化终端技术的应用可以实现对工业电力系统的实时监控和管理，提高工业生产的效率和安全性。

配电自动化终端技术具有以下技术特点：1.实时性：配电自动化终端技术可以实现对配电系统的实时监控和管理，及时发现和处理配电系统中的故障和异常情况。

2.可靠性：配电自动化终端技术采用高可靠性设备，可以保证系统的稳定性和安全性。

3.灵活性：配电自动化终端技术采用灵活的通信网络，可以满足不同场景下的配电系统需求。

4.多功能性：配电自动化终端技术可以实现多种功能，包括遥测、遥控、遥信等。

配电自动化终端技术的发展趋势主要包括以下几个方面：1.智能化：随着人工智能技术的发展，配电自动化终端技术将越来越智能化，能够更好地实现自动化管理和故障诊断。

2.网络化：随着通信技术的发展，配电自动化终端技术将越来越网络化，能够更好地实现数据共享和信息交流。

3.模块化：配电自动化终端技术将越来越模块化，能够更好地实现系统的灵活配置和扩展。

4.集成化：配电自动化终端技术将越来越集成化，能够将多种功能集成到一个终端设备中，减少系统的复杂性和成本。

配电自动化终端设在电力配网自动化的应用随着信息技术的不断发展和应用，电力配网自动化系统的建设逐渐成为电力行业的重要发展方向。

配电自动化终端设备作为电力配网自动化系统的重要组成部分，在系统中扮演着至关重要的角色。

本文将从配电自动化终端设备的定义、作用、应用和发展前景等方面对其在电力配网自动化中的应用进行详细介绍。

一、配电自动化终端设备的定义配电自动化终端设备是指用于配电自动化系统的数据采集、控制操作、通信传输等功能的设备。

它是连接电力配网自动化控制中心和配电设备之间的桥梁，通过收集各类信息数据，并实现控制和调度指令的下发，最终实现电力系统的自动化运行。

1. 数据采集功能：配电自动化终端设备能够对配电设备的状态、参数进行实时采集，并将采集到的数据传输至控制中心，为电力系统的运行提供必要的信息依据。

2. 控制操作功能：配电自动化终端设备可以根据控制中心下发的指令对配电设备进行远程控制操作，如实现开关的合闸、分闸操作，保障电力系统的安全稳定运行。

3. 通信传输功能：配电自动化终端设备能够通过各种通信方式与控制中心进行实时数据传输和信息交互，实现对电力系统的远程监控和调度管理。

随着电力配网自动化的不断深入，配电自动化终端设备的发展也呈现出一些新的特点和趋势。

1. 功能智能化：未来的配电自动化终端设备将更加注重功能的智能化，提高对电力系统的自主感知和分析能力，实现更加智能化的运行管理。

2. 通信方式多样化：未来的配电自动化终端设备将采用更多元化的通信方式，包括5G、物联网等，提高数据传输的速度和稳定性。

3. 信息安全保障：随着信息技术的不断发展，配电自动化终端设备在信息安全方面的保障将更加重要，提高系统在数据传输和控制操作方面的安全性和可靠性。
