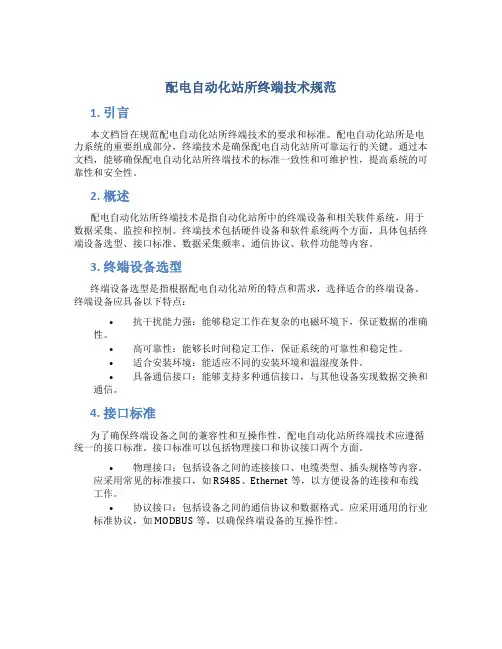

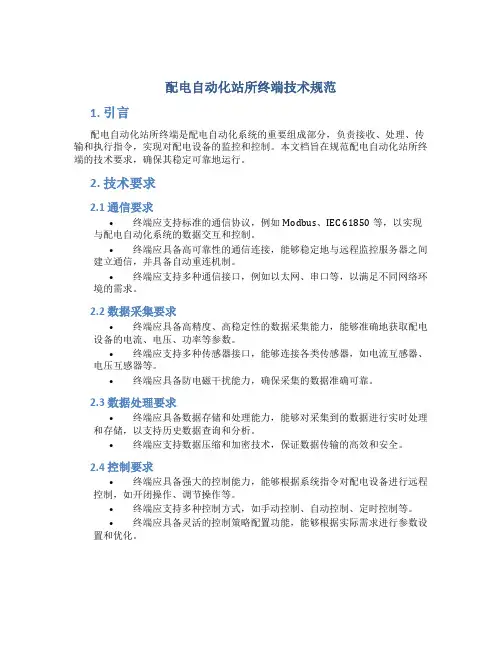

配电自动化站所终端技术规范

配电自动化站所终端技术规范

配电自动化站所终端技术规范1. 引言本文档旨在规范配电自动化站所终端技术的要求和标准。

配电自动化站所是电力系统的重要组成部分，终端技术是确保配电自动化站所可靠运行的关键。

通过本文档，能够确保配电自动化站所终端技术的标准一致性和可维护性，提高系统的可靠性和安全性。

2. 概述配电自动化站所终端技术是指自动化站所中的终端设备和相关软件系统，用于数据采集、监控和控制。

终端技术包括硬件设备和软件系统两个方面，具体包括终端设备选型、接口标准、数据采集频率、通信协议、软件功能等内容。

3. 终端设备选型终端设备选型是指根据配电自动化站所的特点和需求，选择适合的终端设备。

终端设备应具备以下特点：•抗干扰能力强：能够稳定工作在复杂的电磁环境下，保证数据的准确性。

•高可靠性：能够长时间稳定工作，保证系统的可靠性和稳定性。

•适合安装环境：能适应不同的安装环境和温湿度条件。

•具备通信接口：能够支持多种通信接口，与其他设备实现数据交换和通信。

4. 接口标准为了确保终端设备之间的兼容性和互操作性，配电自动化站所终端技术应遵循统一的接口标准。

接口标准可以包括物理接口和协议接口两个方面。

•物理接口：包括设备之间的连接接口、电缆类型、插头规格等内容。

应采用常见的标准接口，如RS485、Ethernet等，以方便设备的连接和布线工作。

•协议接口：包括设备之间的通信协议和数据格式。

应采用通用的行业标准协议，如MODBUS等，以确保终端设备的互操作性。

5. 数据采集频率数据采集是配电自动化站所终端技术的重要功能之一，能够实时采集电力系统的相关数据。

数据采集频率应根据实际需求进行调整，在保证数据准确性的前提下，尽可能实现高频率的数据采集。

•重要参数：对于关键的电力参数，如电压、电流、功率因数等，应以较高的频率进行采集，以便实时监测电力系统的运行状态。

•次要参数：对于次要的电力参数，如温度、湿度等，可以适当降低采集频率，减轻终端设备的负荷和数据传输压力。

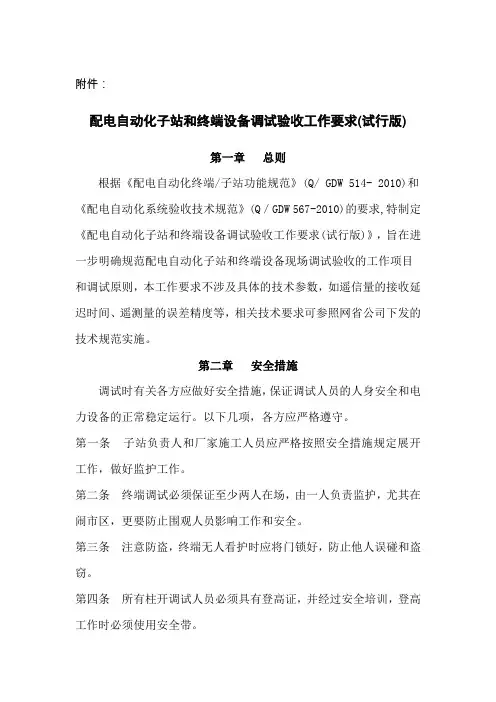

配电自动化子站和终端设备调试验收工作要求(试行版)

配电自动化子站和终端设备调试验收工作要求(试行版)

附件：配电自动化子站和终端设备调试验收工作要求(试行版)第一章总则根据《配电自动化终端/子站功能规范》(Q/ GDW 514- 2010)和《配电自动化系统验收技术规范》(Q／GDW 567-2010)的要求,特制定《配电自动化子站和终端设备调试验收工作要求(试行版)》，旨在进一步明确规范配电自动化子站和终端设备现场调试验收的工作项目和调试原则，本工作要求不涉及具体的技术参数，如遥信量的接收延迟时间、遥测量的误差精度等，相关技术要求可参照网省公司下发的技术规范实施。

第二章安全措施调试时有关各方应做好安全措施，保证调试人员的人身安全和电力设备的正常稳定运行。

以下几项，各方应严格遵守。

第一条子站负责人和厂家施工人员应严格按照安全措施规定展开工作，做好监护工作。

第二条终端调试必须保证至少两人在场，由一人负责监护，尤其在闹市区，更要防止围观人员影响工作和安全。

第三条注意防盗，终端无人看护时应将门锁好，防止他人误碰和盗窃。

第四条所有柱开调试人员必须具有登高证，并经过安全培训，登高工作时必须使用安全带。

第五条做好其他的安全工作。

第三章三遥信息调试要求第一条遥信调试(1)调试原则：核对遥信尽量以实际操作为宜，有些遥信如开关位置、电池电压低、电源异常告警等可以采用短接方法，保证所有遥信量正确上送至主站。

(2)DTU（环网柜）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(3)DTU（开闭所）遥信量：开关合位、开关分位、地刀合位、远方\就地、过流告警、交流电源1异常告警、交流电源2异常告警、蓄电池活化状态、电池电压低告警。

(4)FTU（馈线终端）遥信量：开关合位、开关分位、远方\就地、过流告警、通蓄电池活化状态、电池电压低告警。

第二条遥测调试(1)调试原则：终端跟主站核对遥测量，并检查是否有刷新。

电流、电压量应核对一次值，保证系数设定正确。

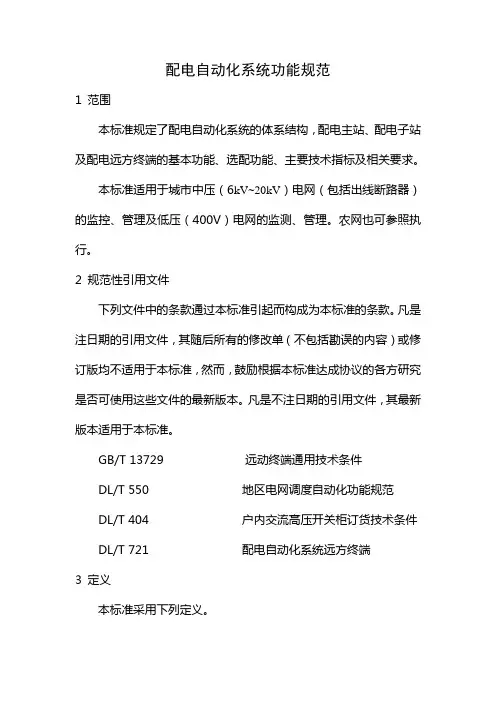

DLT814-2002配电自动化系统功能规范

DLT814-2002配电自动化系统功能规范

配电自动化系统功能规范1 范围本标准规定了配电自动化系统的体系结构，配电主站、配电子站及配电远方终端的基本功能、选配功能、主要技术指标及相关要求。

本标准适用于城市中压（6kV~20kV）电网（包括出线断路器）的监控、管理及低压（400V）电网的监测、管理。

农网也可参照执行。

2 规范性引用文件下列文件中的条款通过本标准引起而构成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 13729 远动终端通用技术条件DL/T 550 地区电网调度自动化功能规范DL/T 404 户内交流高压开关柜订货技术条件DL/T 721 配电自动化系统远方终端3 定义本标准采用下列定义。

3.1 配电自动化系统distribution automation system配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故情况下的监测、保护、控制和配电管理。

它是配电自动化与配电管理集成为一体的系统。

3.2 配电主站master station(of distribution automation system)配电主站是整个配电自动化系统的监控、管理中心。

3.3 配电子站slave station(of distribution automation system)配电子站或称配电自动化系统中压监控单元，是为分布主站功能、优化信息传输及系统结构层次、方便通信系统组网面设置的中间层，实现所辖范围内的信息汇集、处理以及故障处理、通信监视等功能。

3.4 配电远方终端remote terminal unit(of distribution automation system)配电远方终端是用于中低压电网的各种远方监测、控制单元的总称。

配电自动化系统应用DLT634.5104-2009实施细则(试行)

配电自动化系统应用DLT634.5104-2009实施细则(试行)

3 术语和定义 DL/T634.5104-2009定义的术语和定义适用于本标准。本标准采用如下术语定义： 3.1 信息体 Information object 定义的一组信息、 定义或规范。 需要一个名字标识它在通信中的应用 （GB/T 16262-1996 的3.31）。 3.2 信息元素information element 定义的不可分割的变量，例如测量值或双点信息。 3.3 数据单元data unit 具有共同传送原因的信息实体。 3.4 数据单元类型data unit type 应用数据单元的开始的信息域，标识数据单元的类型和长度，隐含地或明确地规定应用 数据单元的结构及信息体的结构、类型和数目。 3.5 非平衡方式传输unbalanced transmission 非平衡传输过程用于监视控制和数据采集系统（SCADA），主站顺序地查询子站以控制 数据传输，是一种主从式传输方式。主站在这种情况下是启动站，它启动所有报文传输；子 站是从动站，只在它们被查询时才可以传输。 3.6 平衡方式传输balanced transmission 如果采用平衡传输模式，每个节点（包括控制站、厂站）均可以启动报文发送，是一种 对等传输方式。 4 符号、代号和缩略语 下列符号、代号和缩略语适用于本文件。 A 地址域 ACD 请求访问位 ASDU 应用服务数据单元 BCR 二进制计数器读数 C 控制域 COI 初始化原因 CON 控制命令 COS 状态量变化
5.1 104 规约采用平衡方式传输，一般情况下配电主站作为客户端(Client)，配电终端为服务 器端（Server），对于某些使用特殊场合（如 GPRS 模块为动态 IP）也可是配电终端作为客 户端(Client)，配电主站为服务器端（Server）。 5.2 端口号默认采用 2404 端口。

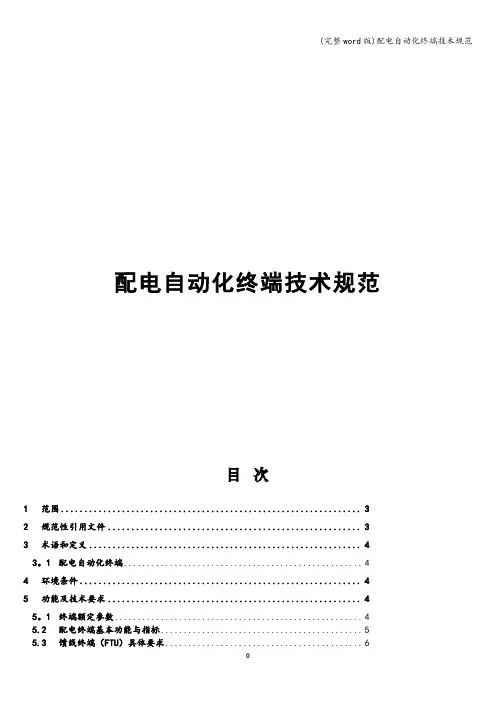

(完整word版)配电自动化终端技术规范

(完整word版)配电自动化终端技术规范

配电自动化终端技术规范目次1范围 (3)2规范性引用文件 (3)3术语和定义 (4)3。

1配电自动化终端 (4)4环境条件 (4)5功能及技术要求 (4)5。

1终端额定参数 (4)5.2配电终端基本功能与指标 (5)5.3馈线终端（FTU）具体要求 (6)5.4站所终端(DTU）具体要求 (10)5.5配变终端(TTU）具体要求 (15)6终端试验 (18)6.1型式试验 (18)6.2抽样试验 (18)7。

3出厂试验 (18)附件一配电终端主要元器件明细表 (19)附件二故障指示器接入标准 (20)附件三站所终端(DTU）装置示意图 (22)前言配电自动化是坚强智能电网建设的重要工作内容之一.按照“统一规划、统一标准、统一建设”的工作原则,为有效开展浙江省电力公司配电自动化相关工作，公司生技部组织编写了《浙江省电力公司配电自动化终端技术规范》，将此作为浙江省电力公司智能电网标准体系的重要组成部分。

本规范对配电自动化终端的各项功能和技术指标提出了详细的要求，并对其技术发展和在智能电网方面的应用也做出了适当定义和描述.本规范由公司生技部提出并负责解释。

本规范的主要起草人:本规范的主要审核人：本规范的批准人：1范围本规范规定了浙江省电力公司配电自动化终端的功能、型式要求，包括终端类型、气候环境条件、功能、外形结构、显示、通信接口、材料及工艺要求、标志标识等.本规范适用于浙江省电力公司配电自动化终端的规划、采购、建设。

2规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用标准，其最新版本适用于本规范。

3术语和定义3.1配电自动化终端配电自动化终端(Remote terminal unit of distribution automation），是安装于中压配电网现场的各种远方监测、控制单元的总称，主要包括馈线终端、站所终端、配变终端等.其中:馈线终端(Feeder terminal unit—FTU):安装在配电网馈线回路的柱上等处并具有遥信、遥测、遥控等功能的配电终端。

配电自动化终端运行维护管理规程(试行)

配电自动化终端运行维护管理规程(试行)

江西南昌供电公司配电自动化终端运行维护管理规程一、范围本规程规定了南昌供电公司配电自动化终端运行维护工作的基本原则和工作要求。

本规程规范了南昌供电公司配电自动化终端运行维护工作的管理内容及方法。

本规程适用范围为南昌城区已接入主站系统的配电自动化终端。

二、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

DL516-93《电网调度自动化系统运行管理规程》DL/T 814—2002《配电自动化系统功能规范》DL/T T721-2000《配电网自动化系统远方终端》DL/T 995-2006《继电保护及和电网安全自动装置检验规程条例》GB/T 14285-932006《继电保护和安全自动装置技术规程》Q/GDW 514-2010《配电自动化终端／子站功能规范》Q/GDW 567-2010《配电自动化系统验收技术规范》三、术语和定义下列术语和定义适用于本文件。

（一）配电主站(Master station of distribution automationsystem)配电自动化主站系统是配电自动化主站系统的核心部分，主要实现数据采集与监控等基本功能和电网拓扑分析应用等扩展功能，并具有与其它应用信息系统进行信息交互的功能，为配网调度指挥和生产管理提供技术支撑。

(二) 配电自动化终端(Remote terminal unit of distribution automation)安装于中压现场的各种远方监测、控制单元的总称，主要包括配电馈线回路上的柱上开关、环网柜、开关站、电缆分支箱等处的监测和控制终端。

(三) FTU（Feeder terminal unit）安装在配电网馈线回路的柱上等处并具有遥信、遥测、遥控等功能的配电终端。

(四) DTU（Distribution terminal unit）安装在配电网馈线回路的开关站、环网柜等处，具有遥信、遥测、遥控等功能的配电终端。

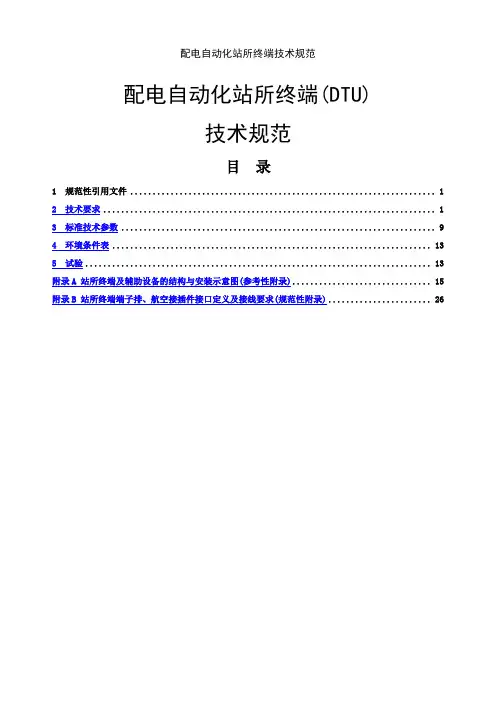

配电自动化站所终端技术规范

配电自动化站所终端技术规范配电自动化站所终端(DTU)技术规范目录1 规范性引用文件 (1)2 技术要求 (1)3 标准技术参数 (9)4 环境条件表 (13)5 试验 (13)附录A 站所终端及辅助设备的结构与安装示意图(参考性附录) (15)附录B 站所终端端子排、航空接插件接口定义及接线要求(规范性附录) (26)配电自动化站所终端(DTU)技术规范1 规范性引用文件下列文件对于本文件的应用就是必不可少的。

凡就是注日期的引用文件,仅注日期的版本适用于本文件。

凡就是不注日期的引用文件,其最新版本适用于本文件。

GB/T 17626、1 电磁兼容试验与测量技术抗扰度试验总论GB/T 17626、2 静电放电抗扰度试验GB/T 17626、3 射频电磁场辐射抗扰度试验GB/T 17626、4 浪涌(冲击)抗扰度试验GB/T 17626、5 电快速瞬变脉冲群抗扰度试验GB/T 17626、8 工频磁场的抗扰度试验GB/T 17626、10 阻尼振荡磁场的抗扰度试验GB/T 17626、11 电压暂降、短时中断与电压变化抗扰度试验GB/T 15153、1 远动设备及系统第2部分:工作条件第1篇:电源与电磁兼容兼容性GB/T 11022 高压开关设备与控制设备标准的共用技术要求GB/T 14285 继电保护与安全自动装置技术规程GB/T 4208 外壳防护等级(IP)GB/T 13729 远动终端设备GB/T 5096 电子设备用机电件基本试验规程及测量方法GB/T 19520 电子设备机械结构GB 7251、5 低压成套开关设备与控制设备第五部分:对户外公共场所的成套设备—动力配电网用电缆分线箱(CDCs)的特殊要求DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件DL/T 721 配电网自动化系统远方终端DL/T 634、5101 远动设备及系统第5-101部分:传输规约基本远动任务配套标准DL/T 634、5104 远动设备及系统第5-104部分:传输规约采用标准传输协议子集的IEC60870-5-101网络访问DL/T 814 配电自动化系统功能规范Q/GDW 382 配电自动化技术导则Q/GDW 513 配电自动化主站系统功能规范Q/GDW 514 配电自动化终端/子站功能规范Q/GDW 625 配电自动化建设与改造标准化设计技术规定2技术要求2、1概述终端分类及安装形式:站所终端的结构形式可分为组屏式、遮蔽立式、遮蔽壁挂式站所终端。

配电自动化终端子站功能规范(试行)

的动作逻辑实现故障的有效隔离；当配合断路器使用时，具备故障直接切除功能并可选配一 次自动重合闸功能，支持重合闸后加速； e) 具备同时为通信设备、开关提供配套电源的能力； f) 具备故障动作功能现场投退功能。 6.2.3.2 分段开关配套 “二遥”动作型馈线终端应用于分段开关配套时应具备以下功能： a) 具备本标准条款 6.2.2 规定的“二遥”标准型馈线终端的必备功能； b) 具备闭锁遥信记录的存储和上传功能； c) 具备同时为通信设备、开关提供配套电源的能力； d) 具备配合重合闸方式的就地型馈线自动化功能，实现短路故障、不同中性点接地方式下接地 故障的定位与隔离功能；
6.2.2 标准型终端 “二遥”标准型馈线终端的功能包括： a) 具备就地采集模拟量和状态量功能，并具备测量数据、状态数据远传的功能； b) 具备双位置遥信处理功能，支持遥信变位优先传送； c) 具备故障检测及故障判别功能，并支持上送故障事件； d) 具备故障指示手动复归、自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供 电后自动复归； e) 具备电压越限、负荷越限等告警上送功能； f) 具备线路有压鉴别功能； g) 具备通过串行口和网络通信接口与主站通信能力，宜采用无线公网通信方式； h) 可采用 TV 取电或 TA 取电等就地取电方式； i) 具备采集装置内部温度并上传功能； j) 具备电能量计算功能，包括正反向有功电量和四象限无功电量、功率因数；具备电能量数据 冻结功能，包括定点冻结、日冻结、功率方向改变时的冻结数据。
附件 3
配电自动化终端/子站功能规范（试行）
配电自动化终端/子站功能规范（试行）
1 范围
本规范规定了配电自动化终端、子站的功能配置，以及配电终端信息安全原则。 本规范适用于国家电网公司所辖区域内配电自动化系统的规划、设计、采购、建设（或改造）、 验收和运行。

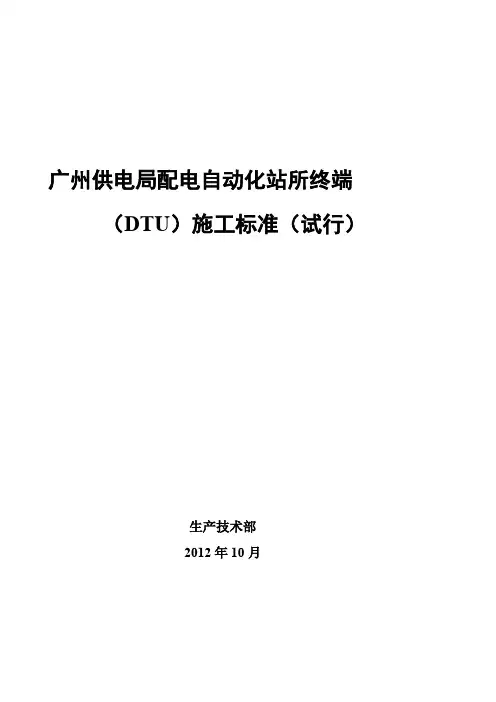

广州供电局电缆网配电自动化终端(DTU)验收规范(试行)

广州供电局配电自动化站所终端（DTU）施工标准（试行）生产技术部2012年10月目录1.范围 02.规范性引用文件 (1)3.术语及定义 (1)4.施工作业标准 (2)4.1配电自动化站所终端挂箱现场勘查流程及标准 (2)4.1.1现场勘查 (2)4.1.2现场勘查内容 (2)4.1.3确定工作内容 (2)4.2配电自动化站所终端箱体挂箱安装流程及标准 (2)4.2.1施工前检查 (2)4.2.2终端箱体安装要求 (2)4.2.3低压电源箱安装要求 (3)4.2.4电缆及标识要求 (3)4.2.5终端箱体挂箱安装资料整理存档 (4)4.3配电自动化站所终端调试标准 (4)4.4配电自动化站所终端停电接入标准 (4)4.4.1二次电缆接线工艺要求 (4)4.4.2电流互感器安装标准 (5)4.4.3零序电流互感器安装标准 (5)4.5DTU终端本地调试标准 (6)4.6与主站系统联调测试标准 (7)附件1：《配电自动化站所终端设备安装现场勘察记录表》 (8)附件2：配电自动化站所终端安装工程设备安装表 (10)附件3：配电自动化站所终端施工验收记录表 (10)附件4：配电自动化站所终端（DTU）三遥联调信息表 (15)1.范围本标准规定了配电自动化站所终端（DTU）的施工作业标准及工作流程。

本标准适用于广州供电局有限公司所辖各级供电企业中低压的新建、扩建及改造的配电网自动化站所终端建设。

2.规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

建议使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T 814 配电自动化系统功能规范DL/T 721 配电网自动化系统远方终端Q/CSG 11005 地/县级调度自动化主站系统技术规范Q/CSG 10703 110kV及以下配电网装备技术导则南方电网系统[2012]22号文南方电网DL/T634.5.101-2002远动协议实施细则南方电网系统[2012]20号文南方电网DL/T634.5.104-2002远动协议实施细则南方电网系统[2012]15号文南方电网电力二次系统安全防护技术规范3.术语及定义3.1 配电自动化系统是指实现中低压配电网运行监控的自动化系统。

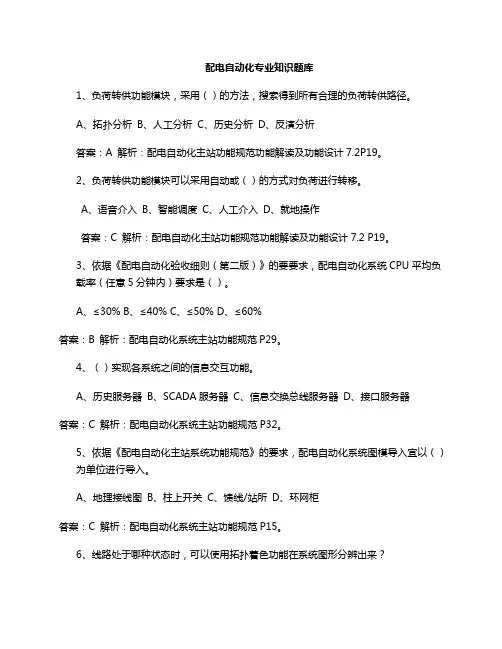

配电自动化专业知识考试题(二)

配电自动化专业知识题库1、负荷转供功能模块，采用（）的方法，搜索得到所有合理的负荷转供路径。

A、拓扑分析B、人工分析C、历史分析D、反演分析答案：A 解析：配电自动化主站功能规范功能解读及功能设计7.2P19。

2、负荷转供功能模块可以采用自动或（）的方式对负荷进行转移。

A、语音介入B、智能调度C、人工介入D、就地操作答案：C 解析：配电自动化主站功能规范功能解读及功能设计7.2 P19。

3、依据《配电自动化验收细则（第二版）》的要要求，配电自动化系统CPU平均负载率（任意5分钟内）要求是（）。

A、≤30%B、≤40%C、≤50%D、≤60%答案：B 解析：配电自动化系统主站功能规范P29。

4、（）实现各系统之间的信息交互功能。

A、历史服务器B、SCADA服务器C、信息交换总线服务器D、接口服务器答案：C 解析：配电自动化系统主站功能规范P32。

5、依据《配电自动化主站系统功能规范》的要求，配电自动化系统图模导入宜以（）为单位进行导入。

A、地理接线图B、柱上开关C、馈线/站所D、环网柜答案：C 解析：配电自动化系统主站功能规范P15。

6、线路处于哪种状态时，可以使用拓扑着色功能在系统图形分辨出来？A、过载B、越限C、轻载D、合环答案：D 解析：8.1.5.2拓扑着色P18。

7、拓扑分析应用功能支持根据（）进行动态分析。

A、电网连接关系和设备的运行状态B、图形连接关系和设备的运行状态C、图形连接关系和设备的电压等级D、电网连接关系和设备的电压等级答案：A 解析：8.1.5.1网络拓扑分析P18。

8、配电主站通过（）与电网调度控制系统交互。

A、管理信息大区B、生产控制大区C、邮件管理平台D、OMS系统答案：B 解析：配电自动化主站功能规范P27。

9、通过管理信息大区与PMS2.0系统信息交互的数据，包括：中压配电网（）网络模型、相关电气接线图、异动流程信息及相关一、二次设备参数、地理空间数据等，配网故障事件、二次设备缺陷等信息。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3 术语和定义
下列术语和定义适用于本文件。 3.1
配电自动化终端remote terminal unit of distribution automation 安装在配电网的各类远方监测、控制单元的总称，完成数据采集、控制、通信等功能。 3.2 馈线终端 feeder terminal unit 安装在配电网架空线路杆塔等处的配电终端，按照功能分为“三遥”终端和“二遥”终端，其中 “二遥”终端又可分为基本型终端、标准型终端和动作型终端。 3.3 站所终端 distribution terminal unit 安装在配电网开关站、配电室、环网单元、箱式变电站、电缆分支箱等处的配电终端，依照功能 分为“三遥”终端和“二遥”终端，其中“二遥”终端又可分为标准型终端和动作型终端。 3.4 基本型终端 basic monitoring terminal 用于采集或接收由故障指示器发出的线路遥信、遥测信息，并通过无线公网或无线专网方式上传 的配电终端。 3.5 标准型终端 standard monitoring terminal
6.2.2 标准型终端 “二遥”标准型馈线终端的功能包括： a) 具备就地采集模拟量和状态量功能，并具备测量数据、状态数据远传的功能； b) 具备双位置遥信处理功能，支持遥信变位优先传送； c) 具备故障检测及故障判别功能，并支持上送故障事件； d) 具备故障指示手动复归、自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供 电后自动复归； e) 具备电压越限、负荷越限等告警上送功能； f) 具备线路有压鉴别功能； g) 具备通过串行口和网络通信接口与主站通信能力，宜采用无线公网通信方式； h) 可采用 TV 取电或 TA 取电等就地取电方式； i) 具备采集装置内部温度并上传功能； j) 具备电能量计算功能，包括正反向有功电量和四象限无功电量、功率因数；具备电能量数据 冻结功能，包括定点冻结、日冻结、功率方向改变时的冻结数据。
5 总体要求
5.1 一般要求
5.1.1 配电终端应采用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环境，具有高可 靠性和稳定性； 5.1.2 配电终端应具备运行数据采集、处理、存储、通信传输等功能； 5.1.3 配电终端应具备短路故障及接地故障检测、录波与处理功能； 5.1.4 配电终端应具备零门槛值（零漂）、变化阈值（死区）、报警限值等参数设置功能； 5.1.5 配电终端应具备接入一次设备状态在线监测终端的能力； 5.1.6 配电终端应具备能无缝投切的后备电源并具备为通信设备提供电源的能力； 5.1.7 配电终端宜具备基于 DL/T 860 标准（IEC 61850）的自描述功能，满足即插即用等要求； 5.1.8 配电终端、子站与主站之间的通信规约应采用符合 DL/T 634 标准的 101、104 通信规约； 5.1.9 配电终端功能可通过远动装置（RTU，remote terminal unit）、综合自动化装置或重合闸控 制器等装置实现； 5.1.10 配电终端、子站应满足电力二次系统安全防护有关规定。
e) 支持故障动作功能的现场投退； f) 在满足信息安全条件时，不改变硬件设备，可扩展远方控制功能，预留就地/远方切换开关。
7 站所终端（DTU）
7.1 “三遥”站所终端功能 7.1.1 必备功能
“三遥”站所终端的必备功能包括： a) 具备就地采集开关的模拟量和状态量以及控制开关分合闸功能，具备测量数据、状态数据的
6 馈线终端（FTU）
6.1 “三遥”馈线终端功能
6.1.1 必备功能
“三遥”馈线终端的必备功能包括：
a) 具备就地采集模拟量和状态量，控制开关分合闸，数据远传及远方控制功能；
b) 具备就地/远方切换开关和控制出口硬压板，支持控制出口软压板功能；
c) 具备故障检测及故障判别功能，具备相间短路、接地故障隔离功能，并支持上送故障事件； d) 具备故障指示手动复归、自动复归和主站远程复归功能，能根据设定时间或线路恢复正常供
附件 3
配电自动化终端/子站功能规范（试行）
配电自动化终端/子站功能规范（试行）
1 范围
本规范规定了配电自动化终端、子站的功能配置，以及配电终端信息安全原则。 本规范适用于国家电网公司所辖区域内配电自动化系统的规划、设计、采购、建设（或改造）、 验收和运行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本 文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
的动作逻辑实现故障的有效隔离；当配合断路器使用时，具备故障直接切除功能并可选配一 次自动重合闸功能，支持重合闸后加速； e) 具备同时为通信设备、开关提供配套电源的能力； f) 具备故障动作功能现场投退功能。 6.2.3.2 分段开关配套 “二遥”动作型馈线终端应用于分段开关配套时应具备以下功能： a) 具备本标准条款 6.2.2 规定的“二遥”标准型馈线终端的必备功能； b) 具备闭锁遥信记录的存储和上传功能； c) 具备同时为通信设备、开关提供配套电源的能力； d) 具备配合重合闸方式的就地型馈线自动化功能，实现短路故障、不同中性点接地方式下接地 故障的定位与隔离功能；
3.7
配变终端 transformer terminal unit 安装在配电变压器低压出线处，用于监测配变各种运行参数的配电终端。
3.8
配电自动化系统子站 slave station of distribution automation system 简称配电子站，是配电主站与配电终端之间的中间层，实现所辖范围内的信息汇集、处理、通信 监视等功能。
功能，以及低电压报警和保护功能、报警信号上传主站功能； n) 当配合断路器使用时，可直接切除故障，具备现场投退功能。 6.1.2 选配功能 “三遥”馈线终端的选配功能包括： a) 可具备配电线路闭环运行和分布式电源接入情况下的故障方向检测功能； b) 可具备检测开关两侧相位及电压差功能； c) 可支持重合闸方式的逻辑配合完成就地型馈线自动化功能； d) 可与其它终端配合完成智能分布式馈线自动化功能。 6.2 “二遥”馈线终端功能 6.2.1 基本型终端 “二遥”基本型馈线终端的功能包括： a) 具备汇集采集单元的遥测数据并进行数据转发功能； b) 具备汇集采集单元遥信信息功能，包括接地故障、短路故障等信号，并将信息上送； c) 具备监视采集单元运行状态的功能； d) 具备现场带电安装、拆卸条件； e) 具备终端及采集单元远程管理功能； f) 宜采用无线公网通信，能按参数设置要求向主站发送心跳信息； g) 宜采用内置式锂电池供电，并可采用太阳能等方式充电。
4 符号、代号和缩略语
下列符号、代号和缩略语适用于本文件。 DTU：站所终端（Distribution Terminal Unit） FTU：馈线终端（Feeder Terminal Unit） TTU：配变终端（Transformer Terminal Unit） 二遥：遥信、遥测 三遥：遥信、遥测、遥控
电后自动复归； e) 具备双位置遥信处理功能，支持遥信变位优先传送； f) 具备电压越限、负荷越限等告警上送功能； g) 具备线路有压鉴别功能； h) 具备电能量计算功能，包括正反向有功电量和四象限无功电量、功率因数；具备电能量数据
冻结功能，包括定点冻结、日冻结、功率方向改变时的冻结数据； i) 具备串行口和以太网通信接口； j) 具备同时为通信设备、开关分合闸提供配套电源的能力； k) 具备双路电源输入和自动切换功能，宜采用 TV 取电； l) 配备后备电源，当主电源供电不足或消失时，能自动无缝投入； m) 具备后备电源自动充放电管理功能；蓄电池作为后备电源时，应具备定时、手动、远方活化
5.2 配电终端基本功能
5.2.1 具备模拟量采集、处理等功能； 5.2.2 具备状态量采集、处理等功能； 5.2.3 采取防误措施，避免装置初始化、运行中、断电等情况下产生误报遥信； 5.2.4 具备遥信防抖功能，防抖动时间可设，支持上传带时标的遥信变位信息； 5.2.5 具备相间短路故障、不同中性点接地方式的接地故障处理功能，并上送故障事件，故障事件包 括故障遥信信息及故障发生时刻开关电压、电流值； 5.2.6 具备防止涌流和负荷波动引起的误报警功能； 5.2.7 具备异常自诊断和告警、远端对时、远程管理等功能； 5.2.8 具备历史数据循环存储功能，电源失电后保存数据不丢失，支持远程调阅，历史数据包括带时 标的遥信变位、遥控操作记录、日冻结电量、电能定点数据、功率定点数据、电压定点数据、电流定 点数据、电压日极值数据、电流日极值数据、功率反向的电能冻结等； 5.2.9 具备故障录波功能，支持录波数据循环存储并上传至主站； 5.2.10 具备终端运行参数的当地及远方调阅与配置功能，配置参数包括零门槛值（零漂）、变化阈 值（死区）、重过载报警限值、短路及接地故障动作参数等； 5.2.11 具备终端固有参数的当地及远方调阅功能，调阅参数包括终端类型及出厂型号、终端 ID 号、 嵌入式系统名称及版本号、硬件版本号、软件校验码、通信参数及二次变比等； 5.2.12 具备自诊断、自恢复功能，对各功能板件、重要芯片等可以进行自诊断，异常时能上送报警 信息，软件异常时能自动复位； 5.2.13 具备当地及远方操作维护功能，遵循统一的查询、调阅软件界面要求，支持程序远程下载， 支持安全密钥远程下载，提供当地调试软件或人机接口； 5.2.14 应满足通过远方通信口对设备进行参数维护，在进行参数、定值的查看或整定时应保持与主 站系统的正常业务连接； 5.2.15 具备终端日志记录功能，日志内容及格式详见附件 A； 5.2.16 具有明显的线路故障、终端状态和通信状态等就地状态指示信号； 5.2.17 具备远方通信接口，采用光纤通信时具备通信状态监视及通道端口故障监测；采用无线通信 时具备监视通信模块状态等功能； 5.2.18 具备监视安全芯片的工作状态等功能； 5.2.19 具备对时功能，支持规约等对时方式，接收主站或其它时间同步装置的对时命令，与系统时 钟保持同步； 5.2.20 具备基于内嵌安全芯片实现的信息安全防护功能，安全防护功能至少包括双向身份认证，遥 控、参数配置等的签名验证，数据的加解密与完整性保护。
