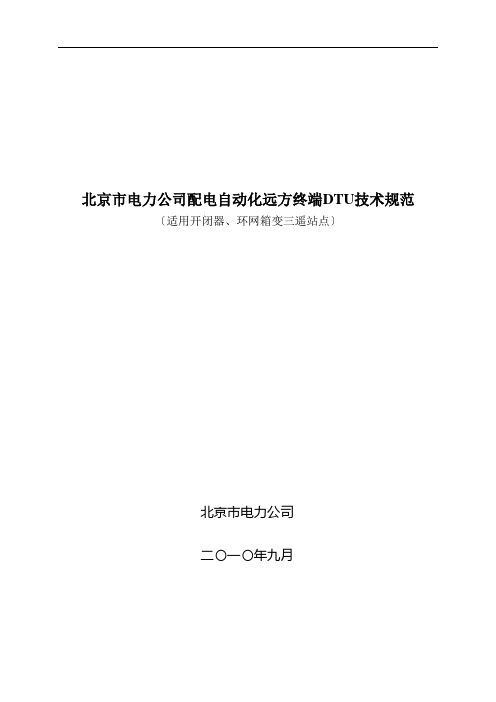

北京市电力公司配电自动化远方终端DTU技术规范

北京市电力公司配电自动化远方终端DTU技术规范

北京市电力公司配电自动化远方终端DTU技术规范〔适用开闭器、环网箱变三遥站点〕北京市电力公司二〇一〇年九月目录1.总那么 (1)2.引用标准 (1)3.定义 (1)4.环境条件 (1)5.功能技术要求 (2)1.总那么1.1本规范适用于遥测、遥信、遥控功能均配置的开闭器、环网箱变等站点应用的DTU远方终端。

1.2本规范正文提出了对设备的技术参数、性能等方面的技术要求。

1.3本规范提出的是最低限度的技术要求，并未对一切技术细节做出规定。

对本规范未进行规定的技术细节，参照最新版本的GB标准执行。

2.引用标准以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本技术标准中未明确要求的条款，应执行最新颁布的IEC标准、国家标准、行业标准。

当标准中的条款与本规范存在偏差时，应以本技术规范为准。

DL/T 814-2002 配电自动化系统功能规范GB/T13729-2002 远动终端设备DL/T630—1997 交流采样远动终端技术条件DL/T 721—2000 配网自动化系统远方终端DL/T 597-1996 低压无功补偿操纵器订货技术条件GB/T15576-1995 低压无功功率静态补偿装置JB7113-93 低压并联电容器装置GB 4208—2020 外壳防护等级〔IP代码〕DL/T 634.5101-2002 远动设备及系统第5-101部分:传输规定DL/T 634.5104-2002 远动设备及系统第5-104部分:传输规定京电调[2005]20号北京电力公司配网自动化101/104通信规约实施细那么3.定义3.1配电自动化系统远方终端是指用于配电网馈线回路的各种馈线远方终端、配电变压器远方终端设备的统称。

3.2DTU是指安装在配电网馈线回路的开闭站、配电室等站点，具有遥信、遥测、遥控和故障电流检测(或利用故障指示器检测故障)等功能的远方终端。

4.环境条件4.1运行环境温度范畴：-20℃~+55℃4.2极限环境温度范畴：-40℃~+70℃4.3相对湿度：5%～100%4.4大气压力：70kPa～106kPa4.5抗震能力：地面水平加速度0.38g地面垂直加速度0.15g同时作用连续三个正弦波，安全系数1.675.功能技术要求5.1电源技术要求5.1.1装置电源5.1.1.1 装置电源应能同时接纳交、直流供电方式。

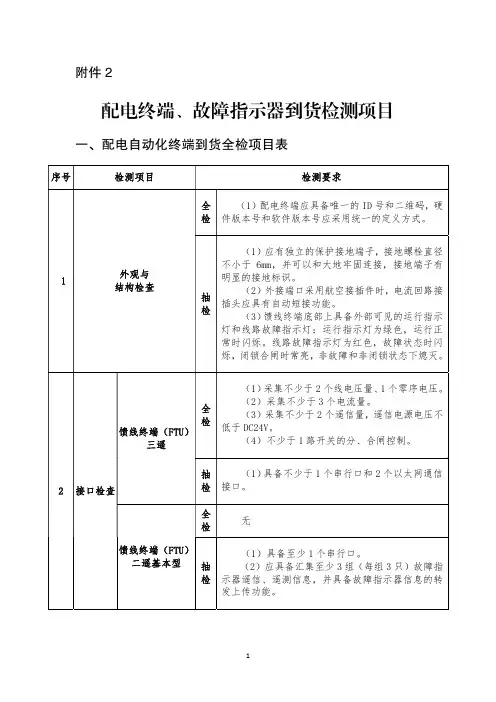

配电终端、故障指示器到货检测项目

配电终端、故障指示器到货检测项目

2
序号
检测项目
检测要求
（1）采集不少于 1 个电压量。
（2）采集不少于 3 个电流量。
全
（3）采集不少于 2 个遥信量，遥信电源电压不
检 站所终端（DTU）
低于 DC24V。
二遥动作型
（4）实现开关的分闸控制。
抽 检
全 检 配变终端（TTU） 抽 检
（1）具备不少于 1 个串行接口。
（1）采集不少于 3 个电压量。 （2）采集不少于 3 个电流量。 （3）具备 2 个串行口，并内置 1 台无线通信模 块。
站远程复归功能，能根据设定时间或线路恢复正常
供电后自动复归。
（1）具备就地采集模拟量和状态量功能，并
具备测量数据、状态数据远传的功能。
（2）具备电压越限、负荷越限等告警上送功
能。
（3）具备线路有压鉴别功能。
全
（4）具备单相接地故障检测功能，发生故障
检 时直接切除。
馈线终端（FTU）
（5）具备短路故障判别功能，配合负荷开关
（4）具备终端及采集单元远程管理功能。
（1）具备就地采集模拟量和状态量功能，并
具备测量数据、状态数据远传的功能。 全
（2）具备电压越限、负荷越限等告警上送功 检
能。
馈线终端（FTU）
（3）具备线路有压鉴别功能。
二遥标准型
（1）具备双位置遥信处理功能，支持遥信变
位优先传送。 抽
（2）具备故障指示手动复归、自动复归和主 检
8
序号
7 8 9
检测项目
全 检 故障电流误差试 验 抽 检
检测要求 无 输入 10 倍电流标称值，误差应不大于 5％。
全
无 检 交流工频电量短

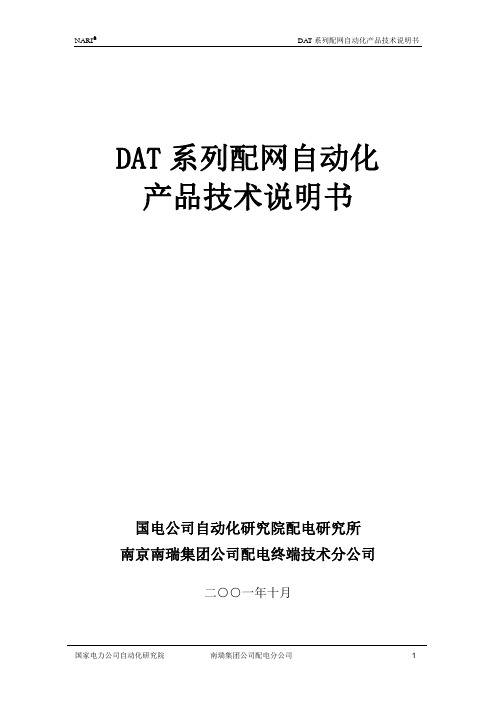

DAT系列技术说明书

DAT系列技术说明书

DAT系列配网自动化产品技术说明书国电公司自动化研究院配电研究所南京南瑞集团公司配电终端技术分公司二○○一年十月目录第一章概述 (5)1.1 配网自动化系统概述 (5)1.2 实现配电自动化系统的意义 (5)1.3 NPD系列配网自动化系统的设计原则 (6)1.4 NPD系列配网自动化系统的结构 (6)1.4.1 配网自动化中心主站层 (8)1.4.2 配网子站层 (8)1.4.3 配网终端设备层 (9)1.5 NPD/DAT系列配网自动化设备所采用的标准 (9)1.5.1 DAT系列配网自动化设备主要依据以下的标准设计： (9)1.5.2 系统通讯可采用以下协议： (9)1.6 实现配网自动化的基本条件 (10)1.6.1配网网架具有环网供电、开环运行的供电模式 (10)1.6.2 一次设备开关必需满足自动化要求 (11)1.6.3 建立配网通信系统 (11)第二章 NPD/DAT-3S配电自动化子站系统 (13)2.1 DAT-3S配电自动化子站系统简介 (13)2.2 DAT-3SA配电自动化子站SCADA系统 (13)2.2.1 DAT-3SA配电子站 SCADA系统特点 (13)2.2.2 配电子站系统SCADA功能 (14)2．3 DAT-3SA配电自动化子站系统DA处理 (24)2.3.1 配电自动化系统馈线自动化实现的模式 (24)2.3.2 DAT-3SA配电自动化子站系统故障处理原理 (25)2.3.3 故障处理辅助功能 (26)2.3.4 DAT-3SA配电子站系统与主站、终端之间的协调 (26)第三章 NPD/DAT-1 配电终端设备 (28)3.1 DAT-1配电终端设备概述 (28)3.2 DAT-1配电终端设备的技术特点 (29)3.3 DAT-1配电终端设备的主要技术指标 (29)3.4 DAT-1S开闭所配电自动化终端 (30)3.4.1 基本配置及功能 (30)3.4.2装置原理 (33)3.4.3装置接线端子及说明 (38)3.4.4附图 (39)3．5 DAT –1SA开闭所配电自动化终端 (41)3.5.1基本配置及功能 (41)3.5.2 附图 (47)3．6 DAT-1P柱上配电自动化终端 (48)3.6.1基本配置及功能 (48)3.6.2 装置原理 (50)3.6.3 装置接线端子及说明 (52)3．7 DAT –1T型配变测控终端 (55)3.7.1 基本配置及功能 (55)3.7.2 装置原理 (58)3.7.3 装置接线端子及说明 (60)3. 8 DAT-1L环网柜配电自动化终端 (62)3.8.1 基本装置及功能 (62)3.8.2 装置原理 (65)3. 9 DAT-1M开闭所/大用户配电自动化终端 (69)3.9.1 基本装置及功能 (69)3.9.2 装置原理 (71)3.10 DAT-1C通信控制单元 (74)3.10.1 基本配置及功能 (74)3.10.2 装置原理 (75)3.10.3 装置端子接线图及说明 (79)3.11 DAT配电自动化设备故障检测方案 (79)3.11.1故障检测方案简介 (79)3.11.2 DAT-1短路故障检测方案 (80)3.11.3 DAT-1小电流接地故障检测方案 (80)第四章馈线自动化 (82)4.1 实现配网自动化的基本条件 (82)4.2 馈线自动化的功能 (82)4.3 故障定位、隔离和自动化终端装置的故障处理 (83)4.3.1 FTU配网自动化终端装置的故障处理功能 (83)4.3.2 配电子站的故障处理功能 (83)4.3.3 主站的故障处理功能 (83)4.4 典型配电线路故障处理 (84)4.4.1手拉手环网 (84)4.4.2三电源供电环网 (85)4.4.3环网柜电缆供电环网 (86)4.4.4开闭所供电环网的故障处理 (86)4．5 过负荷网络重构 (87)第五章配变监控及无功补偿 (88)5.1 简介 (88)5.2系统功能 (89)5.2.1 配变监测功能 (89)5.2.2 无功补偿和自动电压调节 (89)5.3 无功补偿的经济技术分析 (90)第六章通信系统 (91)6.1 配网通信系统的特点及通信的分层 (91)6.1.1 配网通信系统的特点 (91)6.1.2 配网通信系统的分层： (91)6.2 中心站-子站主干通信网 (93)6.2.1 光纤网络通信 (93)6.2.2 光纤串口通信 (93)6.3 子站-配电终端FTU分支通信网 (93)6.3.1光纤自愈环串口通信方式 (94)6.3.2 光纤以太网 (95)6.4 与用户层TTU通信 (96)6.4.1 485串口总线方式 (96)6.4.2 调制解调器 (97)6.4.3 配电载波(DLC) (97)第一章概述1.1 配网自动化系统概述配电自动化系统是以新的自动化配电设备为基础，应用计算机技术、自动控制技术、电子技术以及通讯技术，对配电网进行在线和离线的智能化监控与管理，使配电网处于安全、可靠、经济、优质、高效的最优运行状态。

配电自动化终端

配电自动化终端

故障检测与隔离技术
故障检测
配电自动化终端具备故障检测功 能，能够实时监测配电网的运行 状态，发现异常情况并及时上报 。
故障隔离
在发生故障时，配电自动化终端 能够快速隔离故障区域，防止故 障扩大，保障配电网的安全稳定 运行。
数据采集与处理技术
数据采集
配电自动化终端具备数据采集功能， 能够实时采集配电网的电流、电压、 功率等参数。
PART 01
配电自动化终端概述
定义与功能
定义
配电自动化终端是用于实现配电网自动化功能的设备，通常 安装在配电网的各个节点上，用于监测和控制配电网的运行 状态。
功能
配电自动化终端具有数据采集、处理、传输和控制等功能， 能够实现对配电网的远程监控、故障定位和隔离、负荷管理 和优化等功能，从而提高配电网的供电可靠性和运行效率。
通信网络安全保障
建立完善的通信网络安全保障体系，防止通信数 据被窃取或篡改，保证配电网的安全稳定运行。
3
冗余与容错技术应用
采用冗余与容错技术，提高配电自动化终端的可 靠性，减少因设备故障导致的配电网运行异常。
智能运维与优化管理
远程监控与故障诊
断
通过远程监控和故障诊断技术， 及时发现和解决配电自动化终端 的故障问题，提高运维效率。
数据处理
通过对采集到的数据进行处理和分析 ，能够实现对配电网的远程监控和优 化运行。
电源技术
电源设计
配电自动化终端的电源设计需满足高可靠性、长寿命和低功耗的要求。
电源管理
配电自动化终端具备电源管理功能，能够根据实际需求进行电源的分配和控制。
PART 03
配电自动化终端的硬件组 成
主控单元
主控单元是配电自动化终端的核心部分，负责终端的数 据处理、控制和协调工作。

配电网自动化系统终端单元

配电网自动化系统终端单元
配电网自动化系统
Distribution Automation System
航空工程系
程玉景
配电系统自动化的概念
➢ 利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网 数据和用户数据、电网结构和地理图形进行信息的集成，构成完整的自动化系统
➢ 实现配电系统正常运行及事故情况下的监测、保护、控制和配电管理。它是实时的配电自动 化DAS与配电管理系统DMS集成为一体的系统
主变
10KV母线
主变侧刀闸 主变低压侧开关 母线侧刀闸
母线侧刀闸 出线开关 出线刀闸
分段开关
馈线段 馈线
实用型配电自动化系统结构图
配网主站，配电子站，配电远方终端（FTU、DTU、TTU等）
东京某区 电力负荷密度：148,000kW／km2
东京某区 配电自动化系统主站
配电自动化系统各部分组成
配电主站：数据处理/存储、人机联系和实现各种配电网应用功能的核心; 配电终端：安装在一次设备运行现场的自动化终端，根据具体应用对象选择不同的类型，直接采集一次 系统的信息并进行处理，接收配电子站或主站的命令并执行; 配电子站：主站与终端连接的中间层设备，一般用于通信汇集，也可根据需要实现区域监控; 通信通道：连接配电主站、配电终端和配电子站之间实现信息传输的通信网络。变电站自动化系统对外 的接口认为和配电子站处于同一层。
采集量在当地就可以显示到显示器上。 • 2) CRT显示，打印制表。
21
3.1.3 变电站内的RTU分类
• 集中式RTU的主要特征为：单RTU、并行总线和集中组屏。 • 分布式RTU的主要特征为：多CPU、串行总线、智能模板，既可以柜中组屏，又可以分散布置。
根据结构上的不同，分布式微机远动装置又可分为功能分布式和结构分布式两大类。

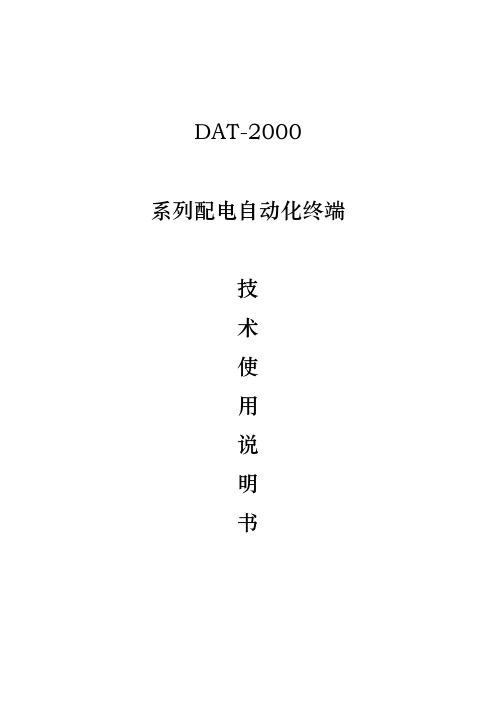

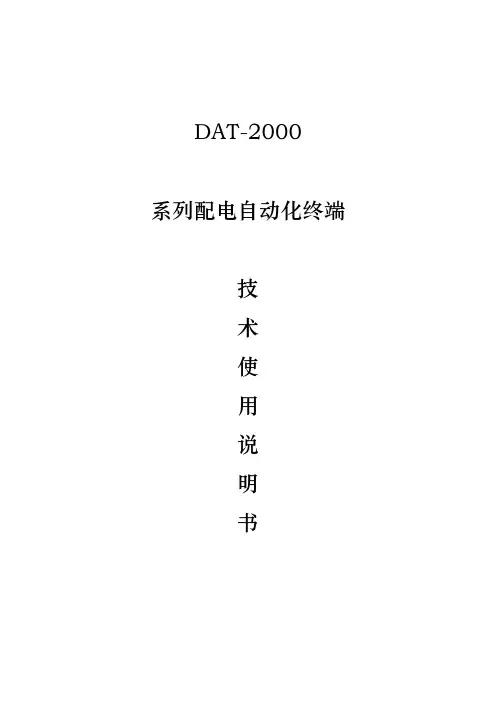

DAT-2配电测控终端说明书

DAT-2配电测控终端说明书

DAT-2000系列配电自动化终端技术使用说明书目录第一章DAT-2000系列配电自动化终端简介 (3)1.1 概述 (3)1.2 主要特点 (3)1.3 终端分类及对比 (4)1.3.1终端分类 (4)1.3.2终端对比 (5)第二章DAT-2000系列配电自动化终端技术条件 (8)2.1 遵循的标准 (8)2.2 技术指标 (8)第三章DAT-2000系列配电自动化终端原理综述 (11)3.1 硬件构架模式 (11)3.2 板件功能及使用说明 (11)3.2.1板件组成 (11)3.2.2 DSP板功能及使用说明 (12)3.2.3 CPU板功能及使用说明 (13)3.2.4 总线BUS板功能及使用说明 (13)3.2.5 液晶DISP板功能及使用说明 (13)3.2.6 遥测AC板功能及使用说明 (13)3.2.7 遥信YX板功能及使用说明 (14)3.2.8 遥控YK板功能及使用说明 (14)3.2.9 电源板2SPW板功能及使用说明 (15)3.2.10多功能电源2PPW板功能及使用说明 (15)3.2.11 电源管理模块功能及使用说明 (16)3.2.12 VSP5操作板功能及使用说明 (16)第四章DAT-2000系列配电自动化终端功能 (17)4.1 DAT-2000系列配电自动化终端基本功能 (17)4.1.1 三遥功能 (17)4.1.2 故障检测功能 (17)4.1.3 通信功能 (18)4.1.4 调试、维护、管理功能 (18)4.1.5 统计及数据存储功能 (19)4.1.6 可靠性功能设计 (19)4.2 DAT-2000系列配电自动化终端扩展功能 (20)4.2.1 继电保护功能 (20)4.2.2电压型馈线自动化功能 (21)4.2.3 通信扩展功能 (21)4.2.4 相位同步检测功能 (21)4.2.5专用无线维护手段 (22)第五章DAT-2P配电自动化测控终端 (23)5.1 应用范围 (23)5.2 装置分类及配置 (24)5.2.1 装置分类 (24)5.2.2 装置配置 (24)5.3 主要功能 (26)5.3.1 装置功能对比 (26)5.3.2 DAT-2PC分支线型柱上FTU继电保护功能说明 (27)第六章DAT-2S配电测自动化控终端 (28)6.1 应用范围 (28)6.2 装置配置 (28)6.3 主要功能 (29)第七章DAT-2LA配电测自动化控终端 (31)7.1 应用范围 (31)7.2 装置配置 (32)7.3 主要功能 (32)第八章DAT-2LB配电测自动化控终端 (34)8.1 应用范围 (34)8.2 装置配置 (34)8.3 主要功能 (35)第九章DAT-2LC配电测自动化控终端 (37)9.1 应用范围 (37)9.2 装置配置 (37)9.3 主要功能 (38)9.3.1功能配置 (38)9.3.2 继电保护功能说明 (39)第十章液晶面板操作使用说明 (40)10.1 液晶显示窗说明 (40)10.2 九键键盘阵说明 (41)10.3 菜单结构 (41)10.4 信息显示 (42)10.5 参数设置 (45)10.6 装置调试 (48)第一章DAT-2000系列配电自动化终端简介1.1 概述随着电力工业的迅速发展，用户对供电质量和供电可靠性要求越来越高，这就需要电力部门提供安全、经济、可靠和高质量的电能。

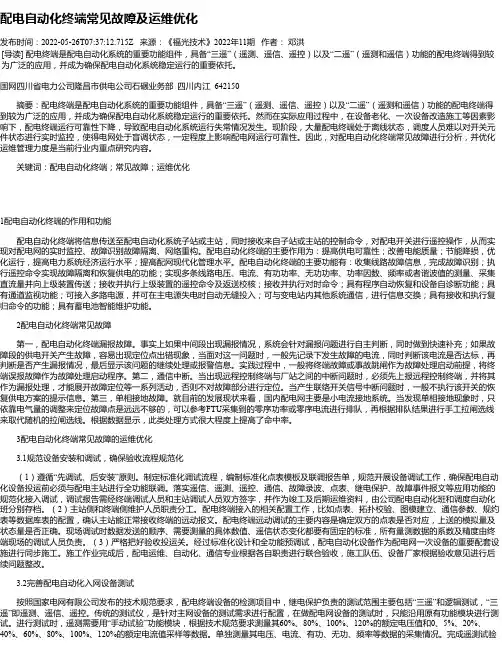

配电自动化终端常见故障及运维优化_2

配电自动化终端常见故障及运维优化发布时间：2022-05-26T07:37:12.715Z 来源：《福光技术》2022年11期作者：邓洪[导读] 配电终端是配电自动化系统的重要功能组件，具备“三遥”（遥测、遥信、遥控）以及“二遥”（遥测和遥信）功能的配电终端得到较为广泛的应用，并成为确保配电自动化系统稳定运行的重要依托。

国网四川省电力公司隆昌市供电公司石碾业务部四川内江 642150摘要：配电终端是配电自动化系统的重要功能组件，具备“三遥”（遥测、遥信、遥控）以及“二遥”（遥测和遥信）功能的配电终端得到较为广泛的应用，并成为确保配电自动化系统稳定运行的重要依托。

然而在实际应用过程中，在设备老化、一次设备改造施工等因素影响下，配电终端运行可靠性下降，导致配电自动化系统运行失常情况发生。

现阶段，大量配电终端处于离线状态，调度人员难以对开关元件状态进行实时监控，使得电网处于盲调状态，一定程度上影响配电网运行可靠性。

因此，对配电自动化终端常见故障进行分析，并优化运维管理力度是当前行业内重点研究内容。

关键词：配电自动化终端；常见故障；运维优化1配电自动化终端的作用和功能配电自动化终端将信息传送至配电自动化系统子站或主站，同时接收来自子站或主站的控制命令，对配电开关进行遥控操作，从而实现对配电网的实时监控、故障识别故障隔离、网络重构。

配电自动化终端的主要作用为：提高供电可靠性；改善电能质量；节能降损，优化运行，提高电力系统经济运行水平；提高配网现代化管理水平。

配电自动化终端的主要功能有：收集线路故障信息，完成故障识别；执行遥控命令实现故障隔离和恢复供电的功能；实现多条线路电压、电流、有功功率、无功功率、功率因数、频率或者谐波值的测量、采集直流量并向上级装置传送；接收并执行上级装置的遥控命令及返送校核；接收并执行对时命令；具有程序自动恢复和设备自诊断功能；具有通道监视功能；可接入多路电源，并可在主电源失电时自动无缝投入；可与变电站内其他系统通信，进行信息交换；具有接收和执行复归命令的功能；具有蓄电池智能维护功能。

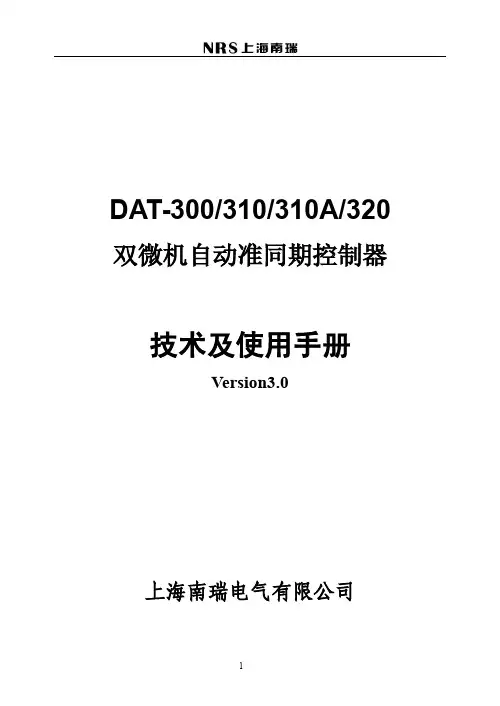

DAT300系列同期装置说明书

现在欲通过断路器 DL 使它们并列在一起运行,则 DL 的合闸时刻 t 在理论上应具备下列条 件才能使两电源系统受到的冲击最小： （1）ΔU＝|Ug－US|＝0； （2）Δω＝|ωg－ωS|＝|2πfg－2πfS|＝0，亦即Δf＝|fg－fS|＝0； （3）Δ＝ g - S =0。 上述三个条件称为同期过程的三个要素。捕捉满足同期三要素的时刻 t 并使 DL 合闸 的过程即为同期过程，满足同期三要素的点也称为同期点。 在同期的三要素中，频率差和相角差这两个要素是一对矛盾体。若两系统的原有相位 差Δ≠0，而当满足频率相等要素，则Δ恒定，永远不可能Δ=0。只有Δf =fg－fS≠0, 亦即存在频率差时，Δ才会出现等于 0 的机会。 在实际应用中，电压差、频率差两个要素与相位差要素相比，对于系统和设备的影响 要小得多；同时，电压、频率较容易调至满足要求。因此，可以简单地认为，同期过程实 际上是捕捉Δ＝0 的过程，而电压差和频率差两要素仅作为同期时的限定条件，只要ΔU 和Δf 在一定范围内即可。 2.2 电压和频率调节 如前所述，同期过程可以简单地认为是寻找Δ＝0 的过程，然而，ΔU 和Δf 也必须 在规定的范围内。 为了使待并发电机与电网尽快并列，通常情况下，根据ΔU、Δf 实际大小，需要对 待并列的发电机主动地进行Ｕ、f 调节，以便尽快地使ΔU 和Δf 满足给定要求，进而实现 同期并列。因此，电压Ｕ和频率 f 的调节也是同期控制器应具备的重要功能。 2.3 导前时间与同期预报 对于所有的断路器（如图 1.2 中的 DL） ，从对它发出合闸脉冲起，由“分”位置运动 到“合”位置均需要经过一段时间，这段时间被称为断路器的合闸时间。因断路器的构造 原理等原因的不同，合闸时间的长短存在较大的差异。 由于合闸时间的存在，因此合闸命令发出的正确时刻应该在同期点出现之前，而提前 的这段时间称为导前时间。 图 1.3 为 △u=ug - uS 的波形图，其包络线为它们的滑差波形。当△U、Δf 符合限定 条件后，显然 b 点为同期点，若 TDL 为导前时间，则应在 a 时刻发合闸命令，这样经过导前

FTU在配电网自动化中的应用

FTU在配电网自动化中的应用FTU在配电网自动化中的应用摘要:随着配电网自动化技术在国内的推广,利用分布安装于10kV馈线线路各节点上的馈线终端单元(FTU),对线路电压、电流等进行实时采集,并通过光纤、无,能够主动地向子站/主站传送变化量；(4)配电主站/子站可通过对时命令,使分散于各处的FTU的时间保持一致；(5)配电主站/子站通过通信可获得任意点FTU的信息,并综合比较,通过分析各FTU处的接地特征量确定出故障线路及故障区段。

对于大电流接地系统,其故障接地点的判断较为容易,可以把故障电流作为检测接地的特征量。

如配电线路的FTU2、FTU3之间发生接地故障,则FTU1、FTU2均可检测到较大的接地电流,而FTU3未检测到此电流。

这些信息上送到子站后,可较为方便地判断出故障点在FTU2与FTU3之间,并能指出某相发生接地故障。

主/子站下发命令使FTU2、FTU3控制的开关跳闸,隔离故障区域使接地故障不影响非故障区域的供电。

小电流接地系统发生单相接地后零序电压升高,但对于配电线路(特别是架…13)。

在线路故障下,线路上相关的FTU均检测到零序电压超过整定值,此时主/子站可以此判据启动系统的接地故障判别程序；同时FTU记录超过定值前后一段时间的电压、电流的波形,并上传主/子站。

2.3零序电流特征量该特征是基于故障支路零序电流大于非故障支路零序电流的特点而提出。

İ0=İa（1）+İb(1)+İc(1)(2)式中：İ0为零序电流；İa（1）、İb(1)、İc(1)为三相电流的基波相量值。

在线路电容电流较大的情况下,如10kV电缆线路及架空出线支路较多,此特征具有较高的精度；且在故障点前后所检测到的零序电流有较大的变化,通过此点可检测出接地故障点。

流；α式中:I0（5）为矢量叠加后的零序5次谐波；İa（5）、İb(5)、İc(5)为三相电流中通过傅里叶变换后计算生成的5次谐波；△I0（5）、△U为配电终端检测到的零序电流5次谐波及零序电压的突变,当其大于设定的Iset、Uset后,认为发生接地故障。

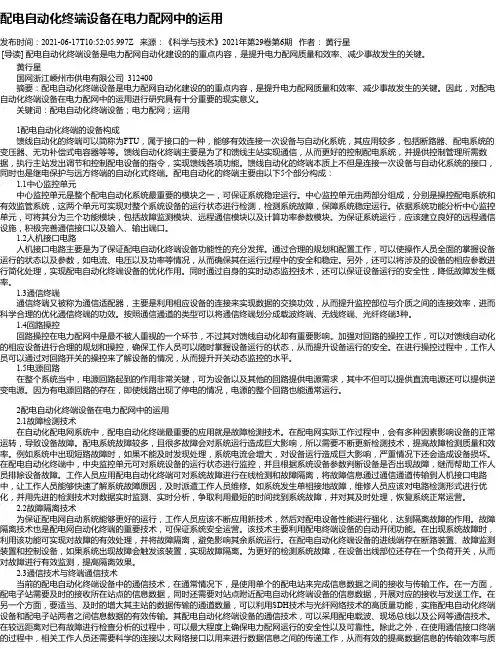

配电自动化终端设备在电力配网中的运用_4

配电自动化终端设备在电力配网中的运用发布时间：2021-06-17T10:52:05.997Z 来源：《科学与技术》2021年第29卷第6期作者：黄行星[导读] 配电自动化终端设备是电力配网自动化建设的的重点内容，是提升电力配网质量和效率、减少事故发生的关键。

黄行星国网浙江嵊州市供电有限公司 312400摘要：配电自动化终端设备是电力配网自动化建设的的重点内容，是提升电力配网质量和效率、减少事故发生的关键。

因此，对配电自动化终端设备在电力配网中的运用进行研究具有十分重要的现实意义。

关键词：配电自动化终端设备；电力配网；运用1配电自动化终端的设备构成馈线自动化的终端可以简称为FTU，属于接口的一种，能够有效连接一次设备与自动化系统，其应用较多，包括断路器、配电系统的变压器、无功补偿式电容器等等。

馈线自动化终端主要是为了和馈线主站实现通信，从而更好的控制配电系统，并提供控制管理所需数据，执行主站发出调节和控制配电设备的指令，实现馈线各项功能。

馈线自动化的终端本质上不但是连接一次设备与自动化系统的接口，同时也是继电保护与远方终端的自动化式终端。

配电自动化的终端主要由以下5个部分构成：1.1中心监控单元中心监控单元是整个配电自动化系统最重要的模块之一，可保证系统稳定运行。

中心监控单元由两部分组成，分别是操控配电系统和有效监管系统，这两个单元可实现对整个系统设备的运行状态进行检测，检测系统故障，保障系统稳定运行。

依据系统功能分析中心监控单元，可将其分为三个功能模块，包括故障监测模块、远程通信模块以及计算功率参数模块。

为保证系统运行，应该建立良好的远程通信设施，积极完善通信接口以及输入、输出端口。

1.2人机接口电路人机接口电路主要是为了保证配电自动化终端设备功能性的充分发挥。

通过合理的规划和配置工作，可以使操作人员全面的掌握设备运行的状态以及参数，如电流、电压以及功率等情况，从而确保其在运行过程中的安全和稳定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

配电自动化的重要组成部分
概述
DAT系列配电终端是配电自动化建设的重要组成部分，主要用于对10kV中压配电网环网单元、站所单元、柱上开关、配电变压器、线路等进行数据采集、监测或控制，可与配电网自动化主站和子站系统配合，完成多条线路的“二遥”、“三遥”实时数据采集、控制与上送，并实现故障检测、故障区域定位、隔离及非故障区域恢复供电等配电自动化功能，提高供电可靠性。

应用
DAT系列配电终端应用广泛，尤其应用在中压配电网中实现监视、控制和自动化功能。

DAT系列配电终端主要包括：
FXD620-D系列站所终端(DTU)，监视和控制环网柜、箱式开闭所； FXD620-F系列馈线终端(FTU)，监视和控制柱上开关；
FXD620-T系列配变终端(TTU)，监视和测量配电变压器。

特点
DAT系列配电终端主要特点：
完全的“三遥”功能（遥测、遥信、遥控）；
故障检测功能，可检测单相接地、相间短路及过负荷等故障；
与主站配合实现集中式故障隔离和自愈；
基于对等通信技术，终端之间信息交互，实现就地快速故障隔离和自愈；
信息安全，支持基于非对称密钥技术的单向认证功能，能鉴别主站的数字签名，满足电力二次系统安全防护的要求；
大容量存储器，事件记录及故障录波存储；
完整的后备电源运行监测及控制，双路电源备份供电；
配置方便灵活，远程维护功能，减少现场维护工作量；
模块化设计，易安装，免维护，低功耗，易扩展，可靠性高。

故障检测、隔离与恢复 (FDIR)
为了提高中压配电网络的可靠性，最可靠的途径之一是快速确定故障位置，并隔离故障，自动恢复非故障段的馈线供电。

采用故障检测、隔离与恢复功能的馈线自动化可以给我们带来：
缩短停电时间，减少停电次数，提高供电可靠性；
增强运营效率，提高服务质量；
目前，用户对供电质量和供电可靠性的要求越来越高，实现配电网自动化势在必行。

馈线自动化（FA）可以实现每条馈线运行方式和数据采集的监视，是配电自动化的重要内容之一。

根据配电自动化实施区域的供电可靠性需求、一次网架结构、配电设备等情况，DAT配电终端可以选择实现下面不同的故障处理模式，实现馈线自动化功能。

A+类供电区域宜采用集中式或智能分布式；A、B类供电区域可采用集中式、智能分布式或就地型重合器式；C、D类供电区域可根据实际需求采用就地型重合器式或故障监测方式。

就地型智能分布式馈线自动化
DAT系列配电终端具备智能分布式故障就地处理功能。

多个DAT系列终端基于对等通信技术，终端之间故障信息交互，根据相邻终端信息，智能决策开关动作，实现馈线故障的分布式处理，并将故障处理结果上报给配电主站。

该方案可以大大提高馈线自动化的反应时间，并最大限度地减少停电次数。

就地型重合器式馈线自动化
就地型重合器式馈线自动化提供给客户在短时间内恢复供电的解决方案。

DAT系列配电终端在无通信条件的情况下，在故障发生时，通过线路开关间的逻辑配合，利用重合器实现线路故障定位、隔离和非故障区域恢复供电。

FXD620配电终端作为开关控制装置的同时，也可作为过电流保护装置。

每个开关的动作逻辑可根据其在运行网络上的位置通过不同程序配置来实现。

集中型馈线自动化
集中型全自动或半自动式馈线自动化利用配电自动化系统或配电管理系统主站，通过收集区域内DAT系列配电终端的信息，分析判断配电网运行状态，集中进行故障定位，确定故障后恢复供电的最佳方式。

集中型全自动或半自动
馈线自动化
SCADA/DMS 不依赖于配电SCADA主站系统
的通信，可独立运行
可扩展的安装，不需要通信网络
的前期大量投资
不需要新建SCADA或者DMS系
统，可支技已有监控系统
最快的恢复时间
不依赖通信网络，故障发生时通
过线路开关间的逻辑配合实现故
障隔离和恢复供电
仅在故障时起作用，不能优化运
行方式
需要经过多次重合，对设备及系
统冲击大
基于配电SCADA主站系统，可应
用于复杂网络，适用灵活的运行
方式
灵活控制，可采取安全和最佳
措施
功能易于扩展，可和GIS/MIS/
DMS等联网，实现全局信息化就地型智能分布式
馈线自动化
FTU/DTU配电终端
就地型重合器式
馈线自动化
重合器控制器
伊顿公司 DAT系列配电自动化终端
2
概述
馈线终端（FTU ）安装在配电网馈线回路的柱上和开关柜等处，并具有遥信、遥测、遥控和馈线自动化功能的配电终端。

应用
与柱上开关（柱上断路器、柱上负荷开关、柱上隔离开关等）配套。

对架空线路的正常和事故情况下的信息进行采集，将采集信息上传至主（子）站，自动或人工对架空线的运行状态进行监控。

主要功能包括：状态量采集，模拟量采集和处理，检测线路相间和接地故障，远方控制功能，通信功能，运行参数及定值整定功能，馈线自动化功能，实现“ 三遥” 或“二遥”功能。

系列
FXD620-F 系列馈线终端包括：型号说明
FXD620-F30 馈线终端-三遥型FXD620-F21 馈线终端-二遥标准型FXD620-F22
馈线终端-二遥动作型
典型方案
FXD620 F30
SWITCHING DEVICE
示意图
馈线终端 (FTU)
柱上开关 (OHS)
+
伊顿公司 DAT 系列配电自动化终端 3
概述
站所终端（DTU）安装在配电网馈线回路的开关站、配电室、环网柜、
箱式变电站等处，具有遥信、遥测、遥控和馈线自动化功能的配电终
端。

应用
与10kV开关站，环网单元、配电室、箱式变电站，电缆分支箱配套。

开
关站、配电室内三遥站所终端采用组屏式室内安装，环网单元三遥站所
终端可采用遮蔽立式或遮蔽卧式安装，箱式变电站内三遥站所终端采用
户外立式或遮蔽立式安装。

对电缆线路的正常和事故情况下的信息进行采集，将采集信息上传至主
（子）站，自动或人工对架空线的运行状态进行监控。

主要功能包括：
状态量采集，模拟量采集和处理，检测线路相间和接地故障，远方控制
功能，通信功能，运行参数及定值整定功能，馈线自动化功能，实现“ 三
遥” 或“二遥”功能。

系列
FXD620-D系列站所终端包括：
型号说明
FXD620-D30站所终端-三遥型
FXD620-D21站所终端-二遥标准型
FXD620-D22站所终端-二遥动作型
典型方案
FXD620
D30
RMU/PAD Mounted Switchgear
示意图站所终端 (DTU)环网柜 (RMU)
+
伊顿公司
亚太总部
上海市长宁区临虹路280弄3号
邮编: 200335
上海浦东张江高科东区胜利路955号
邮编: 201201
© 2016 伊顿公司
保留所有权利
中国印刷伊顿和库柏电力系统是注册商标。

出版号 BR010503001E
2016年8月所有商标为各自所有人所有。
