红外对射原理

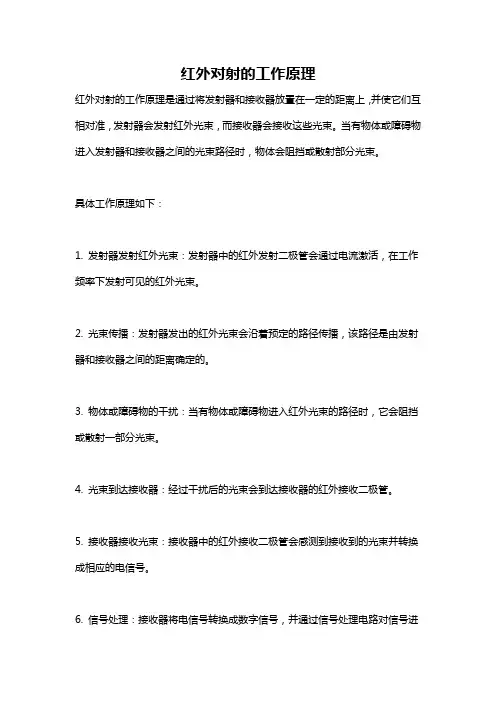

红外对射的工作原理
红外对射的工作原理是通过将发射器和接收器放置在一定的距离上，并使它们互相对准，发射器会发射红外光束，而接收器会接收这些光束。

当有物体或障碍物进入发射器和接收器之间的光束路径时，物体会阻挡或散射部分光束。

具体工作原理如下：
1. 发射器发射红外光束：发射器中的红外发射二极管会通过电流激活，在工作频率下发射可见的红外光束。

2. 光束传播：发射器发出的红外光束会沿着预定的路径传播，该路径是由发射器和接收器之间的距离确定的。

3. 物体或障碍物的干扰：当有物体或障碍物进入红外光束的路径时，它会阻挡或散射一部分光束。

4. 光束到达接收器：经过干扰后的光束会到达接收器的红外接收二极管。

5. 接收器接收光束：接收器中的红外接收二极管会感测到接收到的光束并转换成相应的电信号。

6. 信号处理：接收器将电信号转换成数字信号，并通过信号处理电路对信号进
行处理。

7. 判断障碍物存在：根据处理后的信号判断是否有物体或障碍物进入红外光束路径。

如果接收器接收不到发射器发出的光束，或者接收到的信号强度低于预设阈值，则判定为有障碍物存在。

红外对射是一种常见的感应器件，常用于安防系统、门禁系统和自动门等领域，其工作原理简单而可靠，能够有效检测物体的存在与否。

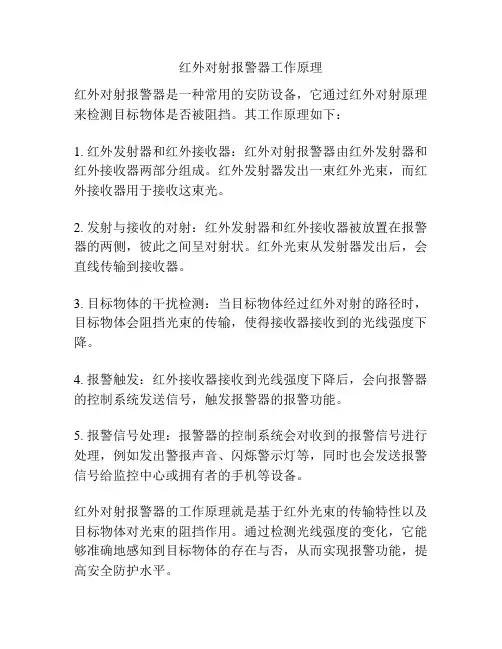

红外对射报警器工作原理
红外对射报警器是一种常用的安防设备，它通过红外对射原理来检测目标物体是否被阻挡。

其工作原理如下：
1. 红外发射器和红外接收器：红外对射报警器由红外发射器和红外接收器两部分组成。

红外发射器发出一束红外光束，而红外接收器用于接收这束光。

2. 发射与接收的对射：红外发射器和红外接收器被放置在报警器的两侧，彼此之间呈对射状。

红外光束从发射器发出后，会直线传输到接收器。

3. 目标物体的干扰检测：当目标物体经过红外对射的路径时，目标物体会阻挡光束的传输，使得接收器接收到的光线强度下降。

4. 报警触发：红外接收器接收到光线强度下降后，会向报警器的控制系统发送信号，触发报警器的报警功能。

5. 报警信号处理：报警器的控制系统会对收到的报警信号进行处理，例如发出警报声音、闪烁警示灯等，同时也会发送报警信号给监控中心或拥有者的手机等设备。

红外对射报警器的工作原理就是基于红外光束的传输特性以及目标物体对光束的阻挡作用。

通过检测光线强度的变化，它能够准确地感知到目标物体的存在与否，从而实现报警功能，提高安全防护水平。

红外对射模块和人体红外传感器的工作原理摘要：本文详细探讨了红外对射模块和人体红外传感器的工作原理，通过深入解析其内部构造和工作机制，揭示了这两种传感器在安全防范、环境监测等领域的广泛应用。

文章还通过具体的实例，展现了红外技术在实际应用中的优势与特点。

一、红外对射模块工作原理红外对射模块是一种利用红外线进行信号传输的设备，其工作原理基于光电转换技术。

当红外线照射到物体上时，会引发光电效应，使得电子从束缚状态跃迁至自由状态，从而形成电流。

这个电流经过处理后，即可转化为可被识别的信号。

具体来说，红外对射模块由发射器、接收器、信号处理电路等部分组成。

发射器发出特定波长的红外线，当这些光线遇到障碍物时，会被反射回来并被接收器接收。

接收器将反射回来的光线转换为电信号，经过信号处理电路的处理，即可识别出障碍物的位置和形状。

二、人体红外传感器工作原理人体红外传感器则是一种专门用于探测人体红外辐射的传感器。

人体的正常体温约为37℃，而人体会发出特定波长的红外线。

人体红外传感器正是利用这一特性，通过测量人体红外辐射的强度和分布，来探测人体是否存在。

人体红外传感器通常由光学系统、热敏元件和信号处理电路组成。

光学系统负责收集人体发出的红外线，并将其聚焦到热敏元件上。

热敏元件是一种能够感应温度变化的元件，当接收到人体红外线时，其电阻值会发生变化，从而产生电信号。

最后，信号处理电路将电信号进行放大、滤波和比较等处理，以判断人体是否存在。

三、实际应用红外对射模块和人体红外传感器在实际应用中具有广泛的前景。

例如，在智能家居系统中，红外对射模块可用于门窗防盗报警；在商场或仓库等场合，人体红外传感器可以检测到入侵者，并与报警系统联动，实现自动报警。

此外，在医疗领域，人体红外传感器也可用于监测患者的体温变化。

总结：本文详细探讨了红外对射模块和人体红外传感器的工作原理及其在实际应用中的优势与特点。

这两种传感器基于不同的工作原理，但在安全防范、环境监测等领域中具有广泛的应用前景。

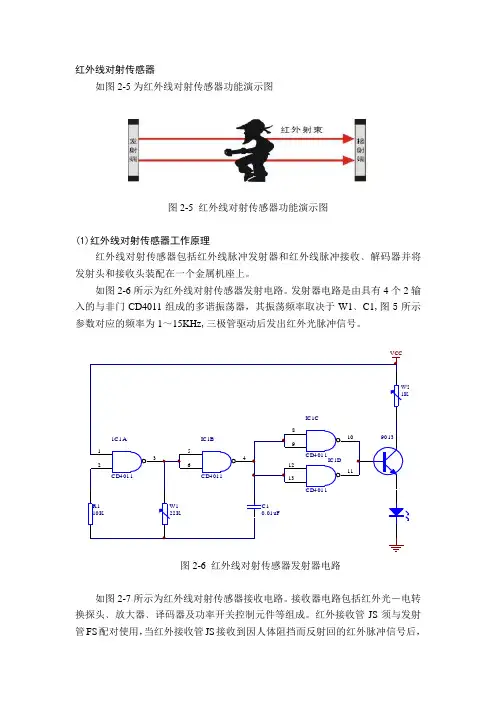

红外线对射传感器如图2-5为红外线对射传感器功能演示图图2-5 红外线对射传感器功能演示图(1)红外线对射传感器工作原理红外线对射传感器包括红外线脉冲发射器和红外线脉冲接收﹑解码器并将发射头和接收头装配在一个金属机座上。

如图2-6所示为红外线对射传感器发射电路。

发射器电路是由具有4个2输入的与非门CD4011组成的多谐振荡器，其振荡频率取决于W1﹑C1,图5所示参数对应的频率为1～15KHz,三极管驱动后发出红外光脉冲信号。

1231C1ACD4011564IC1BCD40118910IC1CCD4011121311IC1DCD4011R1 10K9013C10.01uFW122KW21KFS 图2-6 红外线对射传感器发射器电路如图2-7所示为红外线对射传感器接收电路。

接收器电路包括红外光－电转换探头﹑放大器﹑译码器及功率开关控制元件等组成。

红外接收管JS须与发射管FS配对使用，当红外接收管JS接收到因人体阻挡而反射回的红外脉冲信号后，并经IC2放大器后加至IC3译码器。

IC3译码器是采用锁相环音频译码集成电路LM567，它要求输入信号不小于25mv ，当调节W1使其接收器中心频率与发射器的高频频率步调一致时，LM567的输出端⑧脚将产生一低电平跃变信号。

LM567的中心频率为04711.1f R C ﹙2-1﹚如图2-7所示参数对应的频率约为1～12KHz 。

当红外线对射传感器检测到有入侵信号时，发射器接收到人体阻挡而反射回的红外脉冲信号然后经信号放大后LM567的输出端⑧脚将产生一低电平跃变信号，此时报警电路立即响起语音报警声。

图2-7 红外线对射传感器接收电路(2) 红外线对射传感器的滤波环节由于红外线对射传感器一般都工作在室外，为了防止室外自然光或太阳光、汽车灯光的干扰，或防止入侵者以红外光源干扰，每个生产厂家对自己的红外发射源都会加以调制，以不同的调制频率工作，同时在接收端加以解调，只接收该频率段的红外光源，从而防止干扰和恶意入侵。

红外对射报警器原理
红外对射报警器是一种常用于安防系统中的装置，它基于红外射线的原理来实现远程监测和报警功能。

其主要构成部分包括发送器和接收器两部分。

发送器通过红外光源发射一束红外射线，而接收器则装有红外光敏元件，用于接收来自发送器的红外射线。

当发送器和接收器之间的红外射线受到遮挡时，接收器会检测不到红外光信号，从而触发报警系统。

红外对射报警器的工作原理是基于遮挡检测。

当没有人或物体遮挡红外射线时，发送器发出的红外射线会直接照射到接收器上，接收器会将此作为正常状态。

而当有人或物体进入红外射线之间时，红外射线会被遮挡，接收器检测不到红外光信号，将判定为异常状态并触发报警系统。

红外对射报警器具有高灵敏度和可靠性的特点。

它可以通过调节发送器和接收器之间的距离来适应不同的安装环境。

通常情况下，发送器和接收器被分别安装在需要保护的区域的两侧，如门、窗户或走廊等位置。

除了用于室内安防系统外，红外对射报警器还广泛应用于室外环境中，如墙壁、围墙等。

在这些情况下，红外对射报警器可以提供有效的安全防护，及时发现入侵者并触发报警，起到保护人员和财产的作用。

总的来说，红外对射报警器通过红外射线的遮挡检测来实现对
入侵行为的感知和报警。

它是一种简单、可靠的安防设备，在提供有效保护的同时也易于安装和操作。

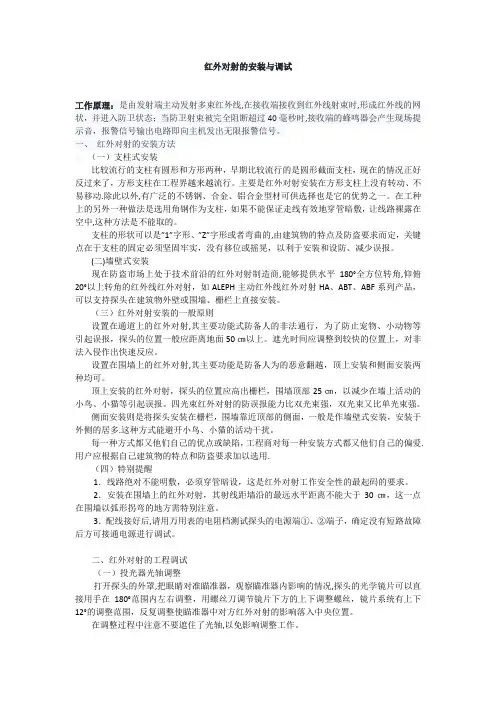

红外对射的安装与调试工作原理：是由发射端主动发射多束红外线,在接收端接收到红外线射束时,形成红外线的网状，并进入防卫状态；当防卫射束被完全阻断超过40毫秒时,接收端的蜂鸣器会产生现场提示音，报警信号输出电路即向主机发出无限报警信号。

一、红外对射的安装方法（一）支柱式安装比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。

主要是红外对射安装在方形支柱上没有转动、不易移动.除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。

在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中,这种方法是不能取的。

支柱的形状可以是”1”字形、”Z”字形或者弯曲的,由建筑物的特点及防盗要求而定，关键点在于支柱的固定必须坚固牢实，没有移位或摇晃，以利于安装和设防、减少误报。

(二)墙壁式安装现在防盗市场上处于技术前沿的红外对射制造商,能够提供水平180°全方位转角,仰俯20°以上转角的红外线红外对射，如ALEPH主动红外线红外对射HA、ABT、ABF系列产品，可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

（三）红外对射安装的一般原则设置在通道上的红外对射,其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。

遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

设置在围墙上的红外对射,其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

顶上安装的红外对射，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。

四光束红外对射的防误报能力比双光束强，双光束又比单光束强。

侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多.这种方式能避开小鸟、小猫的活动干扰。

每一种方式都又他们自己的优点或缺陷，工程商对每一种安装方式都又他们自己的偏爱.用户应根据自己建筑物的特点和防盗要求加以选用.（四）特别提醒1．线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。

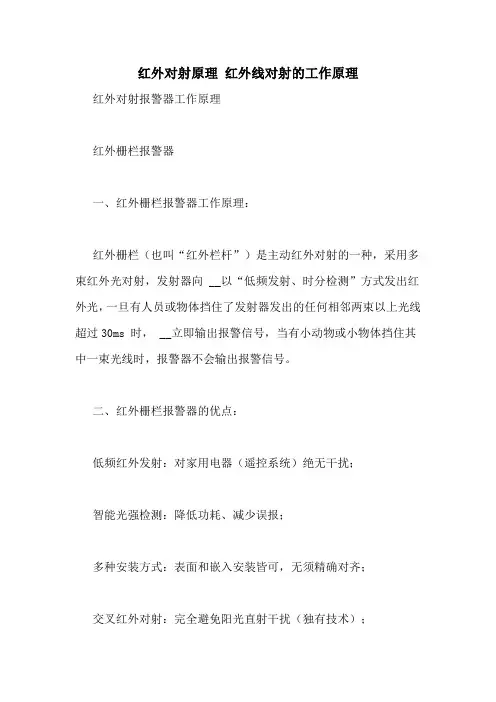

红外对射原理红外线对射的工作原理红外对射报警器工作原理红外栅栏报警器一、红外栅栏报警器工作原理：红外栅栏（也叫“红外栏杆”）是主动红外对射的一种，采用多束红外光对射，发射器向 __以“低频发射、时分检测”方式发出红外光，一旦有人员或物体挡住了发射器发出的任何相邻两束以上光线超过30ms 时， __立即输出报警信号，当有小动物或小物体挡住其中一束光线时，报警器不会输出报警信号。

二、红外栅栏报警器的优点：低频红外发射：对家用电器（遥控系统）绝无干扰；智能光强检测：降低功耗、减少误报；多种安装方式：表面和嵌入安装皆可，无须精确对齐；交叉红外对射：完全避免阳光直射干扰（独有技术）；外观高贵典雅：追求与现代家庭装修完美结合。

三、红外栅栏报警器的应用：红外栅栏是取代“铁堡笼”和传统技术防范所采用的门窗磁控开关、幕帘探测器等产品的新型家庭防盗看护窗户和阳台的前端产品，与各类防盗报警控制器构成功能强大的防盗报警系统。

根据其工作原理，还可以扩展多种用途，如室内停车场出入口车辆探测。

红外栅栏报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。

『红外栅栏报警器-产品特点』▼性能优：采用CPU 微处理数码智能控制技术，技术领先，性能卓越▼高灵敏：灵敏度高，室内室外全天候工作▼抗干扰：进口滤光片配合增益自动调节▼防破坏：优质铝合金外壳，防拆、防剪、防移动功能设计▼误报低：双束识别原理有效防止小动物、飞鸟引起的误报▼品种全：有线/无线兼容，多光束，多高度▼外观靓：银白色外壳，流线形设计，造型别致，简洁美观▼易安装：360度无级旋转，实现精确快速对焦▼规格：2光束～12光束主动红外技术一般使用在周界红外对射系统中，有多种距离规格的。

被动红外探测器，又可分双鉴、三鉴等等！多使用在室内报警系统中。

红外对射系统是由发射和接收设备构成，发射端主动发射红外波，在接收端接收！被动红外是被动感应人体所发出的红外波！也就是说：能发射红外信号的称为主动红外，本身不发射红外信号而是探测人体或物体的红外波成为被动红外。

红外对射原理红外线对射的工作原理红外对射是一种常用于安防及物流领域的检测技术，可用于检测物体的存在并实现自动控制。

红外对射的原理是利用红外线的透射与反射来检测物体的位置。

红外线是一种波长介于可见光和微波之间的电磁波，其频率通常在300 GHz到400 THz之间。

它具有很强的穿透力，能够穿透大多数材料，包括黑色漆、塑料、玻璃等。

同时，它也有一定的反射和散射能力，可以发出一定的光线并被接收器接收。

红外对射通常由红外源和接收器两个部分组成。

红外源通常是一个LED灯，它会发出连续的红外线。

当物体进入发射器与接收器之间的空间时，探测器会感知到红外线的存在，从而激活系统。

在红外对射的工作过程中，红外源会发出连续的红外线，这些红外线会直接射向接收器。

如果有一个物体阻挡红外线的路径，则红外线会被反射回来。

接收器会接收到反射红外线的信号，然后将信号发送到处理器处理。

处理器会分析接收器接收到的信号，确定是否有物体在红外对射器中间。

如果有物体，处理器会发出警报，或者控制相关设备进行操作。

比如，在人行道或车道上安装红外对射，可以检测行人或车辆是否经过，从而控制灯光或交通信号的开关。

红外对射具有很多优点，比如响应速度快、灵敏度高、不受环境干扰。

常见的红外对射有单一光束对射、双光束对射和多光束对射等不同类型。

单一光束对射通常用于近距离检测，而双光束对射则用于长距离检测。

多光束对射则能够检测物体在多个方向的移动。

然而，红外对射也存在一些缺点。

首先，红外对射只能检测到在红外线路径上的物体，不能检测到侧面或背面的物体。

其次，当光线遇到大量水分、烟雾或灰尘时会有很大的衰减，从而影响检测的准确性。

总的来说，红外对射作为一种常用的检测手段，具有很高的实用性和灵活性。

在实际应用中，需要考虑各种环境因素，合理选择不同类型的红外对射，从而保证其检测的准确性和可靠性。

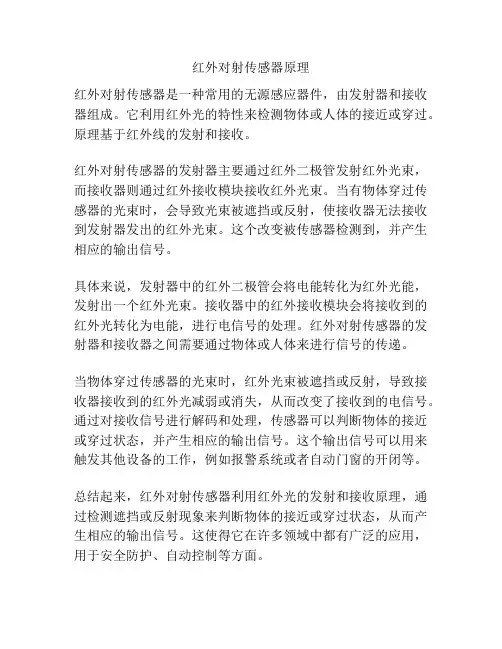

红外对射传感器原理
红外对射传感器是一种常用的无源感应器件，由发射器和接收器组成。

它利用红外光的特性来检测物体或人体的接近或穿过。

原理基于红外线的发射和接收。

红外对射传感器的发射器主要通过红外二极管发射红外光束，而接收器则通过红外接收模块接收红外光束。

当有物体穿过传感器的光束时，会导致光束被遮挡或反射，使接收器无法接收到发射器发出的红外光束。

这个改变被传感器检测到，并产生相应的输出信号。

具体来说，发射器中的红外二极管会将电能转化为红外光能，发射出一个红外光束。

接收器中的红外接收模块会将接收到的红外光转化为电能，进行电信号的处理。

红外对射传感器的发射器和接收器之间需要通过物体或人体来进行信号的传递。

当物体穿过传感器的光束时，红外光束被遮挡或反射，导致接收器接收到的红外光减弱或消失，从而改变了接收到的电信号。

通过对接收信号进行解码和处理，传感器可以判断物体的接近或穿过状态，并产生相应的输出信号。

这个输出信号可以用来触发其他设备的工作，例如报警系统或者自动门窗的开闭等。

总结起来，红外对射传感器利用红外光的发射和接收原理，通过检测遮挡或反射现象来判断物体的接近或穿过状态，从而产生相应的输出信号。

这使得它在许多领域中都有广泛的应用，用于安全防护、自动控制等方面。
