初中物理电磁继电器试题

专题59电磁继电器问题的填空题1.如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮．2.为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的______（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性______，低于设定温度时，工作电路就断开，停止制冷。

3.1820年，丹麦物理学家奥斯特通过实验首次证实电和磁之间的联系。

小舟用图甲所示装置来模仿该实验。

（1）实验中得到通电直导线周围存在磁场的结论，那么他观察到的现象是___________；（2）早先电话听筒的结构如图乙所示，当变化的电流通过线圈时，电磁铁的_______强弱发生变化，对薄铁片产生变化的吸引力，从而使薄铁片振动不同而发出不同的声音，这样就可以听到对方的讲话了。

4.如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止在弹簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是_____N；闭合开关后，弹簧的长度会_______。

（g=10N/kg）5.（2023河南省）如图所示，小明利用电磁继电器设计了一个水位自动报警装置，当水位未达到金属块M 时，灯泡不亮。

水位达到金属块M时，灯泡亮，则接线柱C应与_____（选填“A”或“B”）相连。

已知灯泡的规格为“12V6W”，灯泡正常发光时的电流是_____A。

通电1min，灯泡消耗的电能是_______J。

6.某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达_____处（选填“A”或“B”）时，_____（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是_____极（选填“N”或“S”）。

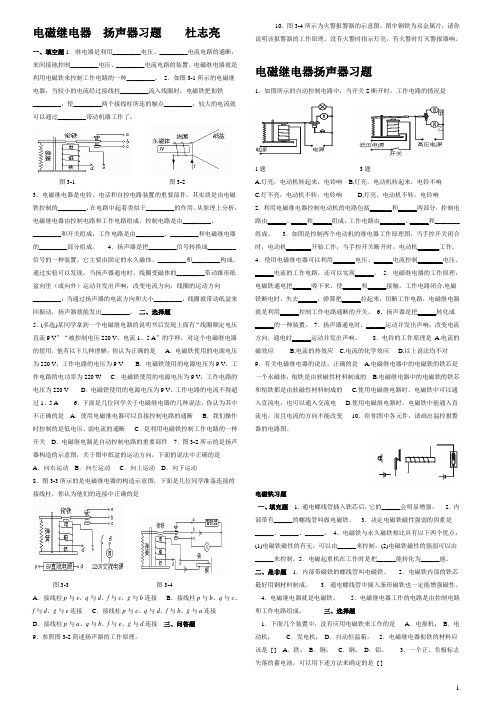

电磁继电器扬声器习题杜志亮一、填空题1．继电器是利用_________电压、_________电流电路的通断，来间接地控制_________电压、_________电流电路的装置。

电磁继电器就是利用电磁铁来控制工作电路的一种_________。

2．如图3-1所示的电磁继电器，当较小的电流经过接线柱_________流入线圈时，电磁铁把衔铁_________，使_________两个接线柱所连的触点_________，较大的电流就可以通过_________带动机器工作了。

图3-1 图3-23．电磁继电器是电铃、电话和自控电路装置的重要部件，其实质是由电磁铁控制的_________，在电路中起着类似于_________的作用。

从原理上分析，电磁继电器由控制电路和工作电路组成，控制电路是由_________、_________和开关组成；工作电路是由_________、_________和电磁继电器的_________部分组成。

4．扬声器是把_________信号转换成_________信号的一种装置。

它主要由固定的永久磁体、_________和_________构成。

通过实验可以发现，当扬声器通电时，线圈受磁体的_________带动锥形纸盆向里（或向外）运动并发出声响；改变电流方向，线圈的运动方向_________；当通过扬声器的电流方向和大小_________，线圈就带动纸盆来回振动，扬声器就能发出_________。

二、选择题5．(多选)某同学拿到一个电磁继电器的说明书后发现上面有“线圈额定电压直流9 V”“被控制电压220 V、电流1。

5 A”的字样，对这个电磁继电器的使用，他有以下几种理解，你认为正确的是A．电磁铁使用的电源电压为220 V，工作电路的电压为9 V B．电磁铁使用的电源电压为9 V，工作电路的电功率为220 W C．电磁铁使用的电源电压为9 V，工作电路的电压为220 V D．电磁铁使用的电源电压为9 V，工作电路的电流不得超过1。

中考物理一轮复习专题练习——电磁继电器专题（选择、填空、实验，共24题，有答案）一、选择题1．如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（）A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便2．下面是几位同学关于电磁继电器的几种说法，你认为其中不正确的是A．使用电磁继电器可以直接控制工作电路的通断B．我们操作时直接控制的是低电压、弱电流电路的通断C．电磁继电器是利用电磁铁控制工作电路的一种开关D．电磁继电器是自动控制电路的重要部件3．电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（）A．温度计可以用酒精温度计B．温度计是根据液体热胀冷缩的性质工作的C．电磁继电器应用了电流的磁效应D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路4．以下四个图中的器件，是研究电磁继电器工作原理的是A．B．C．D．5．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D．当温度低于90℃时，铃响灯不亮6．下列设备利用如图所示的实验原理工作的是（）A．话筒 B．发电机 C．电磁继电器 D．电动机7．以下四个图中的器件，是研究电磁继电器工作原理的是A．A B．B C．C D．D8．如图甲所示，某恒温箱的加热电路由交流电源、电热丝等组成，其电路通断由控制电路控制，控制电路由电磁继电器、热敏电阻R1（安装在恒温箱内）、可变电阻器R2、低压电源、开关等组成，R1的阻值随温度变化的关系如图乙所示．调节可变电阻器使得R2=110Ω，闭合开关，当恒温箱内温度升高到50℃时，由于电磁继电器的作用，加热电路被断开，电磁继电器的线圈电阻忽略不计，下列说法正确的是：（）A．电磁继电器中电磁铁上端是N极．B．恒温箱内温度不断升高时，电磁铁的磁性变弱，加热电路会因此被接通C．调节可变电阻器使得R2′=170Ω，恒温箱内温度升高到130℃时，加热电路被断开D．可变电阻器的阻值变大时，热敏电阻R1的电功率将变大．9．用电磁继电器控制高电压、强电流的开关，其主要优点是A．节约用电 B．安全用电 C．保护用电器 D．操作简单10．电磁继电器在电路中主要起A．电源作用 B．开关作用 C．电阻作用 D．传输电作用11．下列装置中，没有用到电磁铁的是( )A．电磁起重机 B．电磁继电器C．电饭锅 D．电铃12．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是A．电磁继电器控制电路中的电流变小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光三、填空题13．电磁继电器是利用____________的通断，来间接控制高电压、强电流的电路装置，电磁继电器就是利用电磁铁来控制工作电路的一种_________；利用电磁继电器可进行远距离操纵和__________。

初三电磁继电器练习题1. 电磁继电器是指利用电磁吸引力和电磁感应产生的力矩来控制电路的开闭的一种电器装置。

它是现代工业中常用的一种自动控制元件。

下面是一些初三电磁继电器的练习题，希望能够帮助同学们更好地理解和掌握电磁继电器的原理和应用。

练习题一：选择题1. 电磁继电器的主要部件是（）。

A. 电磁铁、触点、外壳B. 电磁铁、触点、输入端C. 电源、触点、输出端D. 电源、触点、继电器线圈（）2. 描述电磁继电器的工作原理正确的是（）。

A. 当继电器线圈通电时，线圈产生磁场使触点闭合B. 当继电器线圈通电时，线圈产生磁场使触点断开C. 当继电器线圈断电时，线圈产生磁场使触点闭合D. 当继电器线圈断电时，线圈产生磁场使触点断开（）3. 在电磁继电器中，触点分为常开和常闭两种类型。

下列说法正确的是（）。

A. 常开触点在线圈断电时闭合B. 常闭触点在线圈断电时闭合C. 常开触点在线圈通电时闭合D. 常闭触点在线圈通电时闭合（）4. 以下哪个选项不属于电磁继电器的应用领域（）。

A. 电力系统B. 家庭电器C. 汽车电路D. 电子游戏机（）练习题二：填空题1. 电磁继电器的作用是将（）电路的控制信号转换为（）电路的控制信号，实现对电路的自动开关控制。

2. 在电磁继电器中，线圈通电时会产生（），使得线圈与铁芯之间的间隙产生（）。

3. 常闭触点在线圈通电时会（），常开触点在线圈通电时会（）。

练习题三：应用题某家庭电路的电灯需要通过电磁继电器控制开关。

电灯的控制信号是220V电压，而电灯所需的工作电压是110V。

假设线圈与铁芯之间的间隙为2mm，线圈的电阻为30Ω，电源电压为220V。

请回答以下问题：1. 计算电磁继电器的工作电流和功率。

2. 为了使电灯正常工作，应该选择常开触点还是常闭触点？为什么？3. 如果将电源的电压改为110V，其他参数不变，还能正常控制电灯吗？为什么？这些练习题旨在帮助同学们巩固和应用所学的电磁继电器的知识。

20.3 电磁铁电磁继电器同步卷2一．选择题（共10小题）1．如图是一种温度自动报警器的原理图，其中热敏电阻的阻值随温度而变化，当温度达到设定值时，指示灯熄灭，电铃工作，发出报警信号，下列关于报警器的说法中正确的是（）A．电磁继电器中的电磁铁的工作原理是电磁感应B．温度没有达到设定值时电磁铁无磁性C．电磁继电器中的电磁铁的上端为N极D．电磁继电器实质是一种电路开关，可以用一个电路控制另一个电路2．如图所示，开关S闭合，磁铁处于静止状态。

当滑动变阻器的滑片P缓慢向右移动时，悬挂磁铁的弹簧长度变化情况是（）A．缩短B．伸长C．不变D．可能伸长，也可能缩短3．如图，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（）A．电磁继电器控制电路中的电流减小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L2发光D．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L1发光4．通电螺线管磁性的强弱与以下哪个因素无关（）A．线圈中通过的电流方向和通电时间B．线圈中是否插入铁芯C．线圈的匝数D．线圈中通过的电流大小5．如图所示的几个实验，其中能反映电磁铁磁性的是（）A．线圈转动，电流表指针偏转B．导体AB左右摆动，电流表指针偏转C．线圈通电，吸住铁块D．闭合开关，导体AB运动起来6．如图所示，闭合开关后将滑动变阻器的滑片向右移动，下列说法正确的是（）A．电磁铁的磁性增强B．电流表读数变大C．通电螺线管上端为S极D．弹簧测力计示数变小7．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻（GMR）效应，荣获诺贝尔物理学奖。

如图是研究巨磁电阻特性的原理示意图。

实验发现，当闭合S1、S2后，使滑片P向左滑动过程中，指示灯变亮，则下列说法错误的是（）A．巨磁电阻两端的电压变大B．电磁铁左端为N极C．巨磁电阻所在的电路电流增大D．巨磁电阻随磁场增强而变小8．如图是一种水位自动报警器的原理图，有关该报警器工作情况的说法不正确的是（）A．该报警器红灯是报警灯，工作时必须依靠水的导电性，且水位必须到达BB．该报警器的红、绿灯不会同时亮C．当水位没有达到B时，电磁铁没有磁性，只有绿灯亮D．增大右侧电源电压可以增加电磁铁的磁性9．如图所示是一款磁力锁，这种磁力锁关闭时，电路接通磁铁有磁性吸住铁片，大门锁住。

初三物理电磁铁电磁继电器试题答案及解析1.对于电磁铁可能具有的特点，下列说法中你认为正确的是（）A．电磁铁能永久性地保持磁性B．电磁铁的磁性有无可以控制C．电磁铁的磁极不能改变D．电磁铁与条形磁铁的磁场分布不同【答案】B【解析】电磁铁的铁芯是软磁性材料，不能保留磁性，故A选项是错误的；电磁铁的磁性有无可以通过电流的有无来控制，故B选项是正确的；电磁铁的磁极可以通过改变电流方向来改变，故C选项是错误的；电磁铁的磁场与条形磁铁的磁场类似，故D选项是错误的．故选B．2.（2013湘西）陈华在课外活动实验中，用导线绕成线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能达到目的的是（）A．增加电路中电池的节数B．增加线圈匝数C．将电源的正负极对调D．在线圈中插入一根铁钉【答案】C【解析】A选项，增加电路中电池的节数，可以增大电路中的电流，增强电磁铁的磁性；B选项，增加线圈的匝数，可以增强电磁铁的磁性；C选项，将电源的正负极对调，可以改变电磁铁的电磁铁的极性，但不能改变电磁铁的磁性强弱；D选项，在线圈中插入一根铁钉，电磁铁的磁性会增强．故选C．3.（2013孝感）如图所示，在滑动变阻器滑片P逐渐向左移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是（）A．电磁铁磁性逐渐增强B．电磁铁左端为S极C．电磁铁周围不产生磁场D．条形磁铁与电磁铁相互吸引【答案】A【解析】滑动变阻器滑片P逐渐向左移动的过程中，滑动变阻器连入电路中的阻值减小，电路中的电流增大，电磁铁的磁性增强，故A选项正确；由安培定则得，电磁铁左端为N极，故B选项错误；通电导线周围存在磁场，所以电磁铁的周围也存在磁场，故C选项错误；电磁铁左端为N 极，与条形磁铁同名磁极相对，二者相互排斥，故D选项错误．4.如图所示，下列说法正确的是（）A．当S1断开、S2断开时，红灯亮B．当S1断开、S2闭合时，绿灯亮C．当S1闭合、S2断开时，绿灯亮D．当S1、S2均闭合时，绿灯亮【答案】B【解析】读图可知，当S1断开、S2断开时，左侧的控制电路无电流，电磁铁无磁性，右侧的工作电路也是断开的，所以两灯均不能工作，故A选项错误；当S1断开、S2闭合时，左侧的控制电路无电流，电磁铁无磁性，动触点与绿灯的触点接触，同时由于右边的工作电路是闭合的，所以此时的绿灯亮，故B选项正确；当S1闭合、S2断开时，左侧的控制电路闭合，电磁铁有磁性，动触点与红灯的触点接触，但由于右侧的工作电路断开，因此工作电路无电流，所以两灯都不亮，故C选项错误；当S1、S2闭合时，左侧的控制电路有电流，电磁铁有磁性，动触点与红灯的触点接触，同时由于右边的工作电路也是闭合的，所以此时红灯亮，故D选项错误．5.小芳用漆包线在笔杆上绕制了一只螺线管，接入如图所示的电路中．闭合开关S后，要使螺线管吸引大头针的数量增多，滑动变阻器的滑片P应向________端移动（填“a”或“b”），此时灯泡的亮度_______（填“变亮”“变暗”或“不变”）．【答案】b 变亮【解析】要使电磁铁的磁性增强，可使电路中的电流变大，应使滑动变阻器的滑片向b端移动，此时灯泡的亮度变亮．6.小明用下图所示的装置探究电磁铁磁性的强弱跟哪些因素有关．（1）下表是小明的实验记录，根据表中数据回答下列问题：①通过比较第3和第6两次实验，可得出的结论是________________________．②通过比较第1和第2两次实验，可得出的结论是________________________．（2）实验中，小明通过观察________来判断电磁铁磁性的强弱．【答案】（1）①通电电流相同时，线圈匝数越多，电磁铁磁性越强②线圈匝数相同时，通过电磁铁线圈的电流越大，电磁铁磁性越强（2）电磁铁吸引大头针的多少【解析】（1）①要研究电磁铁磁性强弱与线圈匝数的关系，必须使电流相同，线圈匝数不同，3和6两次实验中电流值都是1.5A，而线圈匝数不同，所以比较3和6，可知电磁铁的磁性强弱跟线圈匝数有关．②比较1、2、3（或4、5、6），可以看出线圈匝数相同时，电流越大，吸引的大头针越多，所以电磁铁的磁性强弱除了跟线圈匝数有关外，还与电流的大小有关．（2）此实验通过观察吸引大头针的多少来判断电磁铁磁性的强弱．7.张平同学用漆包线在一颗大铁钉上绕制若干圈，做成了简易电磁铁，然后按下图所示连入电路中，接通电路后（）A．大铁钉的下端是N极B．滑片P向右移动，电磁铁的磁性减弱C．增加线圈的匝数，电磁铁的磁性减弱D．把铁钉拔出，线圈的磁性增强【答案】B【解析】根据安培定则可判断电磁铁的上端为N极．当滑片向右移动时，滑动变阻器连入电路中的电阻变大，电路中的电流减小，电磁铁的磁性减弱；当增加线圈的匝数时，电磁铁的磁性会增强；拔出铁钉，线圈的磁性会减弱．8.（2011呼和浩特）某同学用两个相同的大铁钉绕成电磁铁进行实验，如图所示，在研究“电磁铁”的实验过程中，当S闭合后，下列说法不正确的是（）A．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C．电磁铁能吸引的大头针越多，表明它的磁性越强D．电流相同，匝数多的磁性大【答案】A【解析】由于A、B两线圈串联，则通过它们的电流是相同的，故A选项说法错误；当滑片向左移动时，滑动变阻器连入电路中的电阻变小，电路中电流增大，电磁铁的磁性增强，故B选项说法正确；实验中电磁铁的磁性强弱是通过吸引大头针的多少体现出来的，电磁铁能吸引的大头针越多，表明它的磁性越强，故C选项说法正确；当电流相同时，线圈匝数越多，电磁铁磁性越强，故D选项说法正确．9.（2013烟台）小明利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其他元件都正常．下列调节能使控制电路达到要求的是（）A．减少电磁铁线圈的匝数B．抽出电磁铁的铁芯C．滑动变阻器的滑片P向左移D．减小控制电路的电源电压【答案】C【解析】电磁继电器的主要部分是电磁铁，电磁铁的磁性强弱跟电流的大小、线圈的匝数多少、是否有铁芯插入有关，要想在光亮时灯灭，一定要增大电磁铁的磁性．采取的方法是增大电流、增加线圈的匝数．A选项，减少线圈的匝数会减弱电磁铁的磁性，不符合题意．B选项，抽出铁芯会减弱电磁铁的磁性，不符合题意．C选项，滑动变阻器滑片向左滑动，电阻丝连入电路中的长度减小，电流增大，电磁铁磁性增大，符合题意．D选项，减小控制电路的电源电压，电路中的电流减小，电磁铁磁性减小，不符合题意．10.（2013南宁）如图所示是小明利用两个相同的大铁钉制成的电磁铁，并对电磁铁进行实验探究．由图可知，电磁铁A的磁性比电磁铁B的磁性________（选填“强”或“弱”）；电磁铁A的N极是它的________（选填“上”或“下”）端．【答案】弱下【解析】电磁铁磁性的强弱用其吸引大头针的多少来表示，电流一定时，线圈的匝数越多，电磁铁吸引的大头针越多，磁性越强，故B的磁性强．根据安培定则，A的下端为N极，上端为S极．11.（2013娄底）电梯为居民出入带来很大的便利，小明家住6楼，放学后，乘电梯回家．（1）若小明的体重为500N，脚与电梯地面的总接触面积为0.05m2，则小明对电梯地面的压强为多少？（2）若电梯在20s内将小明匀速提升15m，在此过程中，电梯上升的速度是多少？电梯对小明做了多少功？电梯对小明做功的功率为多少？小明又查阅资料，了解到出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图甲所示，电路由工作电路和控制电路组成，在工作电路中，当电梯没有超载时，触点K与触点A接触，闭合开关S，电动机正常工作；当电梯超载时，触点K与触点B接触，电铃发出报警铃声，闭合开关S，电动机不工作．在控制电路中，已知电源电压U＝6V，保护电阻R1＝100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F大小的变化情况如图乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计．（3）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，从而使电磁铁的磁性________（填“增强”“减弱”或“不变”）．（4）若电磁铁线圈中的电流达到20mA时，衔铁刚好被吸住，电铃发出警报声．当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载．（g取10N／kg）【答案】（1）104Pa（2）375W（3）增强（4）见解析【解析】（1）小明对电梯地面的压力F＝G＝500N，小明对电梯地面的压强p＝F／S＝500N／0.05m2＝104Pa．（2）电梯匀速上升的速度v＝s／t＝15m／20s＝0.75m／s，电梯对小明做的功W＝Gh＝500N×15m＝7500J，电梯对小明做功的功率P＝W／t＝7500J／20s＝375W．（3）在控制电路中，当压敏电阻R2受到的压力F增大时，其阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的电流变大，电流增大时电磁铁的磁性增强．（4）电梯厢内站立总质量为1000kg的乘客时，电梯受到的压力等于乘客的重力，即F′＝G′＝mg＝1000kg×10N／kg＝10000N，当压力F′＝10000N，对应的压敏电阻阻值R2＝100Ω．∵串联电路中总电阻等于各分电阻之和，∴控制电路中的电流I＝U／（R1＋R2）＝6V／（100Ω＋100Ω）＝0.03A＝30mA，∵30mA＞20mA，∴此时电梯超载．12. (2013广东深圳)如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是( ) A．电路总电阻变小B．电流表读数变大C．电磁铁的磁性增强D．弹簧测力计示数变小【答案】D【解析】闭合开关后将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，电路中的电流变小；其他条件相同时，此时电磁铁的磁性减弱；而弹簧测力计的示数等于铁球的重力与电磁铁对铁球吸引力之和，因为铁球的重力不变，电磁铁对铁球的吸引力减弱，则弹簧测力计的示数变小。

九年级物理上册《第二十章电磁铁、电磁继电器》同步练习题及答案(人教版)班级姓名学号一、单选题1．如图，弹簧测力计下悬挂一软铁棒，开关闭合．下列说法正确的是（）A．插入了软铁棒的通电螺线管叫电磁铁B．电磁铁能吸引软铁棒是由于同名磁极相互吸引C．此装置能够探究电磁铁磁性强弱是否与线圈匝数有关D．滑动变阻器滑片向右移动时测力计的示数增大2．下列关于电和磁的说法正确的是（）A．奥斯特首先发现了磁生电B．通电螺线管加入铁芯后磁性会变弱C．磁场中的磁感线是实际存在的曲线D．电磁铁是电流磁效应的实际应用3．电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断，关于如图所示的电器，以下说法正确的是A．连有电动机的电路是控制电路B．连有电动机的电路是工作电路C．图示电路的主要优点是可以节约用电D．图示电路的主要优点是操作方便4．不含有电磁铁的设备有（）A．电磁继电器B．电铃C．滑动变阻器D．电动机5．下列验证性小实验的说法中，不正确的是（）A．将两块底面磨平的铅块压在一起，发现它们结合在一起，说明分子在不停地做无规则运动B．给一盏白炽灯通电，发现白炽灯发热，说明电能可以转化为内能C．通电螺线管中插入铁芯后吸起的大头针数目增多，说明铁芯能使电磁铁磁性增强D．研究串联电路和并联电路的特点时，找出它们的异同点6．下列说法不正确的是（）A．改变线圈中电流的方向可改变电磁铁磁性强弱B．同时改变电流和磁场方向，电动机转动方向不改变C．改变通过线圈中电流的大小可改变电磁铁磁性强弱D．闭合电路的一部分导体在磁场中做切割磁感线运动就能产生感应电流7．按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是（）A．电流大小B．线圈匝数C．电流方向D．电磁铁极性8．在扬声器、电磁起重机、电话三种电器设备中，其具有相同的特性是均用到磁性，关于磁性的获得正确的是A．利用天然的大磁体B．利用地磁场强大的磁力C．利用电磁感应的原理D．利用电磁铁产生的磁性9．下列设备，利用电磁继电器工作的是A．水位自动报警器B．动圈式话筒C．电磁起重机D．直流电铃10．如图是研究巨磁电阻（GMR电阻在磁场中随磁场强度的增强而减小）特性的原理示意图，闭合开关S1、S2后，指示灯亮。

电磁铁电磁继电器同步练习一、单选题1.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为。

A. 磁性增强，由S极变为N极B. 磁性减弱，由S极变为N极C. 磁性增强，由N极变为S极D. 磁性减弱，由N极变为S极2.如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁铁仍保持静止，在此过程中下列说法正确的是A. 电磁铁磁性逐渐增强B. 电磁铁左端为S极C. 电磁铁周围不产生磁场D. 条形磁铁与电磁铁相互吸引3.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥4.在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响5.如图所示的电磁铁上绕有两个线圈．要使电磁铁正常工作，正确的连接方法是A. a、b与A连接，c、d与B连接B. a、b与B连接，c、d与A连接C. a、d连接，b与A连接，c与B连接D. a、c连接，b与A连接，d与B连接6.如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变长D. 电流表示数变小，弹簧长度变短7.如图所示，下列说法正确的是A. 当断开闭合时，红灯亮B. 当断开闭合时，绿灯亮C. 当闭合断开时，绿灯亮D. 当、均闭合时，绿灯亮8.小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光如图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是A. B.C. D.9.下列有关电与磁的说法正确的是A. 磁感线是用来形象描述磁场的，在磁场中真实存在B. 电磁继电器是利用电磁铁来控制工作电路的一种开关C. 法拉第在世界上第一个发现了电与磁之间的联系D. 悬吊着的小磁针静止时N极指向地理南极附近10.在一次实验中，小宇连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是A. 电磁铁的A端为N极B. 小磁针静止时，S极水平指向左C. 当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强D. 利用这一现象所揭示的原理可制成的设备是发电机11.如图所示的电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片P的位置，无法探究A. 电流的有无对电磁铁磁场有无的影响B. 电流方向对电磁铁磁场方向的影响C. 电流大小对电磁铁磁场强弱的影响D. 线圈匝数对电磁铁磁场强弱的影响12.如图所示，闭合开关S后，只进行下列一项操作，一定能使电磁铁磁性增强的是A. 变阻器的滑片向右移动B. 变阻器的滑片向左移动C. 开关由1拨到2D. 把电源的正负极对调13.要增强电磁铁的磁性，下列措施可行的是A. 改变电流的方向B. 增大通入的电流C. 减小通入的电流D. 减少电磁铁线圈匝数14.城市下水井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心，如图所示为某同学设计的一种警示电路图，井盖相当于开关S，关于它的说法正确的是A. 正常情况下闭合，灯L亮B. 一旦井盖丢失断开，灯L即亮起，以警示行人C. 电磁铁的铁芯是永磁铁D. 灯亮时电磁铁有磁性二、填空题15.如图所示，是温度自动报警器，当温度达到______时电铃发声报警，此时电磁铁的左端是______极。

初三物理电磁铁电磁继电器试题答案及解析1.关于电磁铁，下列说法正确的是（）A．电磁铁是利用电流的磁场来工作的B．电磁铁的电流方向改变，其磁性强弱也随之改变C．在相同的通电螺线管中，加铜芯和加铁芯时的磁性相同D．电磁起重机的铁芯可以用钢制成【答案】A【解析】电磁铁是利用电流的磁效应和通电螺线管插入铁芯后磁性大大增强的原理工作的，故选项A正确，选项C错误；电磁铁中的电流方向改变时，电磁铁的极性改变，但其磁性强弱不变，故选项B错；若电磁起重机的铁芯用钢制成，通电后一旦被磁化，磁性长期保持，断电后磁性不会立即消失，这样失去了电磁铁的优点，故选项D错．2.如图所示的电路中，闭合开关S，则电磁铁的A端是________极，当滑动变阻器的滑片P向右端移动时，电磁铁的磁性将________．【答案】S 减弱【解析】根据电源的正负极可知电流从螺线管的左侧流入右侧流出，利用安培定则可判断出电磁铁的左端为S极；当滑动变阻器的滑片P向右移动时，滑动变阻器连入电路中的电阻增大，电路中的电流将减小，由于电磁铁中的电流越大，其磁性越强，故可知当滑动变阻器的滑片P向右移动时，电磁铁的磁性将减弱．3.（2013湘西）陈华在课外活动实验中，用导线绕成线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能达到目的的是（）A．增加电路中电池的节数B．增加线圈匝数C．将电源的正负极对调D．在线圈中插入一根铁钉【答案】C【解析】A选项，增加电路中电池的节数，可以增大电路中的电流，增强电磁铁的磁性；B选项，增加线圈的匝数，可以增强电磁铁的磁性；C选项，将电源的正负极对调，可以改变电磁铁的电磁铁的极性，但不能改变电磁铁的磁性强弱；D选项，在线圈中插入一根铁钉，电磁铁的磁性会增强．故选C．4.（2013佛山）小陈同学用电池做电源，把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成________，可把地上的铁钉吸上来，断电时钉耙的________消失，所吸附铁钉脱落．请举出生活中类似应用的简单例子：________________________________．【答案】电磁铁磁性电磁起重机等【解析】把漆包铜线缠绕在铁棒上制成电磁钉耙，通电后铁棒和铜线组成电磁铁，断电时电磁铁无磁性，所以断电时钉耙的磁性消失．在实际生活中很多地方都用到了电磁铁，比如电铃、电话机，电磁继电器的主要组成部分也是电磁铁．5.在探究“影响电磁铁磁性强弱的因素”的实验中，如图所示，将导线绕在两个完全相同的铁钉上，制成简易的电磁铁甲和乙，通电后发现甲吸引大头针的个数多，说明甲线圈的匝数________（填“多”或“少”），磁性强；当滑片P向A端移动时，甲的磁性将________（填“增强”或“减弱”）．【答案】多增强【解析】电磁铁的磁性强弱受电流大小、线圈匝数的多少和有无铁芯的影响，当滑片向A端移动时，滑动变阻器连入电路中的电阻减小，电路中的电流变大，电磁铁的磁性将增强．6.（2013烟台）小明利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭，在实际调试时发现灯始终亮，而光敏电阻和其他元件都正常．下列调节能使控制电路达到要求的是（）A．减少电磁铁线圈的匝数B．抽出电磁铁的铁芯C．滑动变阻器的滑片P向左移D．减小控制电路的电源电压【答案】C【解析】电磁继电器的主要部分是电磁铁，电磁铁的磁性强弱跟电流的大小、线圈的匝数多少、是否有铁芯插入有关，要想在光亮时灯灭，一定要增大电磁铁的磁性．采取的方法是增大电流、增加线圈的匝数．A选项，减少线圈的匝数会减弱电磁铁的磁性，不符合题意．B选项，抽出铁芯会减弱电磁铁的磁性，不符合题意．C选项，滑动变阻器滑片向左滑动，电阻丝连入电路中的长度减小，电流增大，电磁铁磁性增大，符合题意．D选项，减小控制电路的电源电压，电路中的电流减小，电磁铁磁性减小，不符合题意．7.（2013湖州）某市科技馆有机器人和参观者下象棋的展台．机器人取放棋子时用一根“手指”接触棋子表面就可以实现（如图所示），其奥秘是“手指”内部有电磁铁．（1）机器人取放棋子时利用了电磁铁的________（选填“磁性有无”或“磁极方向”）可以控制的特点．（2）制作象棋棋子的材料应该是下列常见金属材料中的________．A．铁B．铜C．铝【答案】（1）磁性有无（2）A【解析】（1）根据机器人取放棋子的特点可以推断，它是靠电磁铁磁性有无来控制“手指”的，当通电时有磁性，将棋子取起，当断电时无磁性，将棋子放下；（2）象棋棋子能被电磁铁吸引，因此一定是磁性材料制成的，铁是磁性材料，而铜、铝不是磁性材料，故只有A是正确的．8.（2013营口）小清同学利用电磁继电器设计了一个自动加热恒温鱼缸，如图所示，A为一段软导线，左侧的温度计是电接点水银温度计，B为一个小型电热器，其铭牌如图中所示．该装置能使鱼缸中的水温大致保持在________℃，用水银温度计是因为水银是________，装置某次连续正常工作2min，电热器可放出________J的热量．【答案】26 导体 1.32×104【解析】读图可知，当温度达到26℃时，水银柱升高到与上端的金属丝相连，从而使左侧电路连通，电磁铁获得磁性，吸引衔铁使右侧电路断开，电热器停止加热，当温度低于26℃时，水银柱与上端的金属丝断开，电磁铁磁性消失，右侧电路接通，加热器开始工作，使鱼缸温度升高，当温度再次达到26℃后，电路重复上述过程，从而保持鱼缸内温度恒定，故该装置能使鱼缸中的水温大致保持在26℃；该装置连续正常工作2min放出的热量为Q＝Pt＝110W×120s＝1.32×104J．9.（2011大连）如图所示，A为弹簧测力计，B为铁块，C为螺线管．闭合S时，电流表和弹簧测力计都有示数．再闭合S1时，电流表的示数将________，弹簧测力计的示数将________．（都填“变大”“变小”或“不变”）【答案】变大变大【解析】只闭合S时，电阻R1断路，电流表测量通过电阻R2的电流，此时电磁铁有磁性吸引铁块；再闭合S1时，此时电阻R1和R2并联，电流表测量干路中的电流，由于并联总电阻小于任何一个并联电阻，故此时电流表的示数将变大，通过电磁铁的电流将变大，电磁铁的磁性将增强，吸引铁块的磁力将更大，从而使弹簧测力计的示数变大．10.将下图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：（1）电路能改变电磁铁磁性的强弱；（2）使小磁针静止时如图所示．【答案】如图所示【解析】改变线圈中的电流大小可以改变电磁铁磁性的强弱，因此电路中要有一个滑动变阻器．要使小磁针静止时如题图所示，则电磁铁的左端应为N极，由安培定则可以判定，电流要从电磁铁的左端流入．11.（2013衡阳）为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：（1）观察图甲中A与B两个电磁铁，当通过线圈的电流、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越________．（2）观察图甲中B与C两个电磁铁，当通过线圈的电流、线圈的匝数相同时，________铁芯的电磁铁磁性更强．（选填“有”或“无”）（3）观察图乙与图丙，当线圈的匝数、有无铁芯相同时，通过电磁铁的电流越________，它的磁性就越强．（4）结论：影响电磁铁磁性强弱的因素有________________________________________．【答案】（1）强（2）有（3）大（4）通过电磁铁的电流大小、线圈的匝数、有无铁芯【解析】（1）观察图甲中A、B两电磁铁，通过线圈的电流、有无铁芯相同时，线圈的匝数越多，吸引大头针数目越多，表明它的磁性越强．（2）观察图甲中B、C两电磁铁，通过线圈的电流相同、线圈匝数相同时，有铁芯的电磁铁吸引大头针的数目多，表明它的磁性强．（3）图乙和丙中，线圈的匝数相同，有无铁芯相同，图丙中滑动变阻器连入电路的电阻变小，电路中电流增大，电磁铁吸引大头针的数目增多，电磁铁的磁性增强，说明通过电磁铁的电流越大，它的磁性就越强．（4）结论：影响电磁铁磁性强弱的因素有通过电磁铁的电流大小、线圈的匝数、有无铁芯．12.（2013黄冈）城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）A．B．C．D．【答案】B【解析】由A图可知，S闭合时，电磁铁有磁性，工作电路也闭合，灯泡发光，S断开时，电磁铁无磁性，电路断路，灯泡不发光，故A不符合题意；由B图可知，S闭合时，电磁铁有磁性，工作电路断路，灯泡不发光，S断开时，电磁铁无磁性，工作电路闭合，灯泡发光，故B符合题意；由C图可知，工作电路始终闭合，灯泡始终发光，故C不符合题意；由D图可知，无论S 闭合还是断开，工作电路始终接通，灯泡始终发光，故D不符合题意．故选B．13.如图所示是演示巨磁电阻（GMR）特性的原理示意图．开关S1、S2闭合时，向左稍微移动滑动变阻器的滑片P，指示灯的亮度明显变亮．（1）滑动变阻器的滑片向左移动，流过电磁铁线圈的电流________（填“增大”或“减小”），电磁铁周围的磁场________（填“增强”“减弱”或“不变”）．（2）指示灯的亮度明显变亮，表明电路中GMR的阻值显著________（填“增大”或“减小”），引起GMR阻值变化的原因是________________．【答案】（1）增大增强（2）减小磁场的变化【解析】（1）滑片向左移动时，滑动变阻器接入电路的电阻变小，则由欧姆定律可知电路中电流增大，电磁铁周围的磁场增强；（2）由右侧电路可知，指示灯的亮度变大说明电路中电阻减小，因灯泡电阻不变，故GMR的电阻减小，因GMR处在磁场中，并且磁场发生了变化，故可知引起GMR阻值变化的原因是磁场的变化．14.为探究电磁铁的磁性跟哪些因素有关，小东用漆包线(表面涂有绝缘漆的导线)在软铁钉上绕制若干圈，制成两个简单的电磁铁，并用电磁铁完成了图所示的a、b、c、d四组实验(a、b、c是同一个电磁铁)，观察到四种情况，小阳通过调节滑动变阻器在不同位置又重复做了上述实验，仍观察到如图所示类似的现象。

电磁继电器的组成、原理一、选择题（共20小题）1、如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（）A、温度升高至74℃时，L1亮灯报警B、温度升高至74℃时，L2亮灯报警C、温度升高至78℃时，L1亮灯报警D、温度升高至78℃时，L2亮灯报警2、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A、去掉电磁铁线圈中的铁芯B、减少电磁铁线圈的匝数C、增大电源A的电压D、增大电源B的电压3、如图所示，是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是（）A、红灯亮B、绿灯亮C、红、绿灯同时亮D、红、绿灯都不亮4、如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是（）A、灯亮，电动机不转动，电铃响B、灯亮，电动机转动，电铃响C、灯不亮，电动机转动，电铃响D、灯不亮，电动机不转动，电铃响5、如图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（）A、电磁铁始终没有磁性B、衔铁没有向下运动C、衔铁一直被电磁铁吸着不能回弹D、电池正、负极接反了6、如图所示是一种水位自动报警器的原理图，有关该报警器工作情况，下列叙述中错误的是（）A、该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达AB、该报警器的红、绿灯不会同时亮C、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D、当该报警器报警时，红、绿灯会同时亮7、电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断．关于图所示的电路，以下说法正确的是（）A、连有电动机的电路是低压控制电路B、连有电动机的电路是高压工作电路C、图示电路的主要优点是可以节约用电D、图示电路的主要优点是为了操作方便8、用电磁继电器来操纵高电压、强电流的开、关，其主要作用是（）A、节约用电B、操作简单C、保护用电器D、避免危险9、下列关于电磁知识的说法正确的是（）A、奥斯特发明了发电机B、电磁铁磁性强弱只与线圈匝数有关C、电动机是利用电磁感应现象制成的D、电磁继电器是利用电磁铁控制工作电路通断的开关10、如图所示是一个水位自动报警器的原理图．水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮．下列关于它的工作原理的讨论中，正确的是（）A、容器中的水不能导电B、电磁铁有无磁性与水位有关C、红、绿灯是并联的D、衔铁是永磁体11、如图是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A、只要光控开关接收到红光，摄像系统就会自动拍摄B、机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C、只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D、若将光控开关和压力开关并联，也能起到相同的作用12、小明学习了电磁继电器后，兴趣很大，于是想和同学们一起制作一个．在选用电磁继电器的衔铁的时候，同学们有下列意见，那么说法正确的是（）A、小红说应选用软铁片B、小刚说应选用钢片C、小立说这两种都可以使用D、小强说这两种都不可以使用13、如图是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，以下做法可行的是（）A、增加电源B的电压B、增加电磁铁线圈的圈数C、增加电源A的电压D、去掉电磁铁线圈中的铁芯14、如图所示为用电磁铁控制的水位报警器原理图，其中F为连着的电极可绕O转动的浮球，P为铁质弹片，D为水位警戒水位线，则关于它的工作过程，下列说法正确的是（）A、水位低于警戒线时，绿灯亮红灯灭B、水位低于警戒线时，红绿灯均亮C、水位升高超过水位警戒线时，红灯亮绿灯灭D、红灯和绿灯不会同时亮15、如图是一种水位报警器的原理图．当水位到达金属块A时（一般的水能导电），电路中（）A、绿灯亮B、红灯亮C、两灯同时亮D、两灯都不亮16、在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A、灯亮，电铃响B、灯亮，电铃不响C、灯不亮，电铃不响D、灯不亮，电铃响17、如图是直流电铃的原理图．关于电铃工作时的说法不正确的是（）A、电流通过电磁铁时，电磁铁有磁性且A端为N极B、电磁铁吸引衔铁，弹性片发生形变具有弹性势能C、小锤击打铃碗发出声音，是由于铃碗发生了振动D、小锤击打铃碗时，电磁铁仍具有磁性18、如图所示是温度自动报警器的原理图，它运用了许多物理知识．以下说法中不正确的是（）A、温度计中的水银是导体B、温度计是根据液体热胀冷缩的性质工作的C、报警器中的电磁铁运用了电流的热效应D、电磁铁继电器是一种电路开关19、如图所示，当开关S闭合时，工作电路的情况是（）A、电磁铁有磁性，电动机不转动B、电磁铁无磁性，电动机不转动C、电磁铁有磁性，电动机转动D、电磁铁无磁性，电动机转动20、如图是水位自动报警器的原理图，有关该报警器工作情况的叙述中，不正确的是（）A、该报警器的红、绿灯不会同时亮B、当该报警器报警时，电磁铁的上端是N极C、当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D、该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A二、填空题（共5小题）21、首先发现电磁感应现象的科学家是_________，电磁继电器在工作时相当于一个_________．22、（1）请在图1上作出从透镜另一侧射出的出射光线；（2）如图2是汽车启动原理的电路图，汽车启动时，将钥匙插入钥匙孔，则电动机工作，请将电路图连接完整．23、右图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变_________（选填“强”或“弱”），当电流变化到一定值时，衔铁与触点_________（选填“1”或“2”）接触，电控照相机工作，拍摄违规车辆．24、如图所示是一个限流装置的示意图，图中P是电磁铁，S是开关，Q是衔铁，可绕O转动，请你叙述该装置的工作过程_________．25、新建的居民住宅大多安装了自动空气开关．其原理如图所示，当电路由于电流过大时，电磁铁P的磁性将变_________（选填“强”或“弱”），吸引衔铁Q的力变大，使衔铁转动，闸刀在弹力作用下自动开启，切断电路，起到保险作用．某周末，文强同学在家开着空调看电视，妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”．则此时“跳闸”的原因最可能是_________．三、解答题（共5小题）26、作图题：（1）在如第题图1中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点．根据平面镜成像的特点作出像点C对应的物点D，并完成眼睛看到C的光路图（画一条入射光线和对应的反射光线即可）．（2）在第题图2的虚线方框内，画上适当的电器元件，与框外的电磁铁和开关组成一个电路，使此电路在开关S闭合后能够：①改变电磁铁磁性的强弱；②使小磁针静止时方向如图中所示．然后再根据小磁针的指向在图中画出电磁铁的N、S极．（3）如第题图3所示为水位自动控制电路所需的基本器材，请在图上用铅（钢）笔线将它们连接成水位自动控制电路．要求当水箱内水位还没有达到金属板A的高度时，工作电路中绿灯亮、电动机工作，表示水箱在加水；当水位升高到金属板A时（通常水中含水量有杂质，是导体）电动机停止工作，红灯亮．27、（1）请将图1中的光路图补充完整．（2）某市防汛指挥部购置了一批水位自动报警器，其工作原理如图2所示：水位没有到达警戒水位B时，只有绿灯亮；水位到达警戒水位B时，绿灯灭铃声响．请将该原理图连接完整．（注意：纯净的水不导电，但一般的水都是导电的）28、如图所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向；请根据图甲中小磁针静止时的指向，在图乙中标出电磁铁的磁极，并在图中画出导线的绕线．某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控．用如图9丙所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时．红灯亮（绿灯熄灭）．请按此要求连接电路（红、绿灯的额定电压相同）．29、（1）如图所示是电磁学中一个很重要的实验，从实验现象可知通电导体周围存在磁场，这种现象是1820年丹麦物理学家_________发现的．（2）把直导线弯曲成螺线形，当螺线形线圈插入铁心后磁性增强，此装置称为电磁铁．为探究电磁铁的磁性与哪些因素有关，小丽同学作出以下猜想：猜想A：通过电磁铁的电流越大，它的磁性越强猜想B：外形相同的电磁铁，线圈的匝数越多，它的磁性越强为了检验上述猜想是否正确，小丽所在实验小组通过交流合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干圈，制成简单的电磁铁．如图所示的三种情况．根据小丽的猜想和实验，完成下面填空：通过观察电磁铁吸引大头针数目多少的不同，来判断磁性强弱的不同．①通过比较图_________两种情况，可以验证猜想A是正确的．②通过比较C图甲、乙两电磁铁，发现猜想B不全面，应补充_________．（3）随着科学技术的发展，电磁铁在生产、生活中的应用十分广泛．如水位自动报警器，其工作原理如图所示，当水位达到金属块A时，出现的情况是_________．A．红、绿灯同时亮B．红、绿灯都不亮C．绿灯亮D．红灯亮．30、图中M是电磁铁、N是衔铁，L是固定的直角形状的绝缘体，N可绕L上的O点转动，当电路中电流过大时，闸刀能自动打开，切断电路起保护电路作用，试分析其工作原理．。
