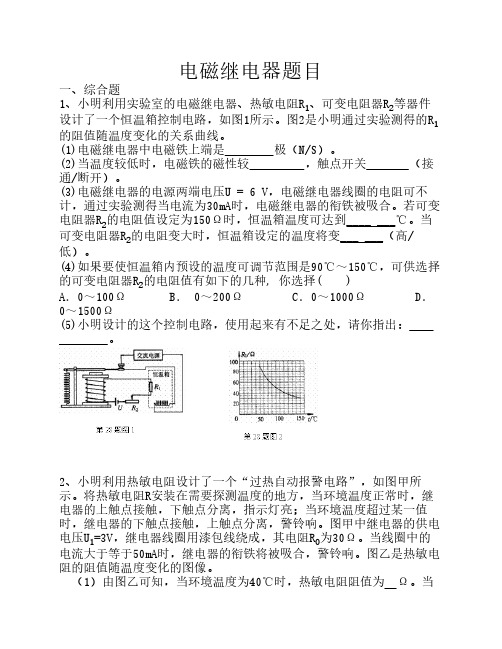

电磁继电器题目
一、综合题
1、小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路，如图1所示。图2是小明通过实验测得的R1的阻值随温度变化的关系曲线。
(1)电磁继电器中电磁铁上端是极（N/S）。
(2)当温度较低时，电磁铁的磁性较，触点开关（接通/断开）。
(3)电磁继电器的电源两端电压U = 6 V，电磁继电器线圈的电阻可不计，通过实验测得当电流为30mA时，电磁继电器的衔铁被吸合。若可变电阻器R2的电阻值设定为150Ω时，恒温箱温度可达到____ ___℃。当可变电阻器R2的电阻变大时，恒温箱设定的温度将变___ ___（高/低）。
(4)如果要使恒温箱内预设的温度可调节范围是90℃～150℃，可供选择的可变电阻器R2的电阻值有如下的几种, 你选择( )
A．0～100Ω B． 0～200Ω C．0～1000
Ω D． 0～1500Ω
(5)小明设计的这个控制电路，使用起来有不足之处，请你指
出：
。
2、小明利用热敏电阻
设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为Ω。当环境温度升高时，热敏电阻阻值将，继电器的磁性将（均选填“增大”、“减小”或“不变”）。
（2）图甲中警铃的接线柱C应与接线柱相连，指示灯的接线柱D应与接线柱相连（均选填“A”或“B”）。
（3）图甲中线圈下端P的磁极是极（选填“N”或“S”）。
（4）请计算说明，环境温度在什么范围内时，警铃报警。
二、作图题
3、自动报警器的工作原理如图所示，在水银温度计的上方封入一段金属丝，当温度达到金属丝下端所指示的温度时，红色报警灯亮，平时绿灯亮．请根据以上要求，用笔画线代替导线，完
成工作电路部分的连接．
4、请连接图9的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮。
5、目前造成高速公路路面结构损坏严重的一个重要因素是车辆超载。小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在图1－8中为他连接好电路。
6、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其应用之一。如图所示为模拟电路，其中A为电磁继电器，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变得很大，电磁铁几乎无磁性），请你电路连接完整，达到白天灯熄、夜晚灯亮的效果。（连线时导线不能交叉）
7、图是由“控制电路”和“工作电路”两部分组成的光控电路。“控制电路”由光敏电阻R、磁控开关L、定值电阻R0、电源U1等组成，当线圈中的电流大于或等于20mA时，磁控开关的磁性弹片相互吸合。“工作电路”由工作电源U2（U2 = 20V）、发热电阻R1（R1= 5）和R2
（R2 =15）组成。问：
（1）当“控制电路”中的电流小于20mA时，“工作电路”中的R1两端的电压
是V，它消耗的功率是W。
（2）当“控制电路”中的电流等于30mA时，“工作电路”中R1两端的电压
是V。
（3）已知光敏电阻R的阻值随照射在光敏电阻上的光强E（表示光照射的强弱的物理量，单位cd）之间的变化关系如图20所示。如果照射在光敏电阻R上的光强，则光敏电阻R的阻值增大，磁控开关产生的磁性将（均选填“变强”、“变弱”或“不变”）。
（4）如果“控制电路”中的线圈阻值R L= 1、R0= 140、U1=3V，那么照射在光敏电阻上的光强在什么范围内时，磁控开关的磁性弹片相互吸合？
二、综合题
6、（1）S (2)弱接通（3）
90 高（4）B
（5）小明设计的这个电路，从理论上讲控制的只是一个固定的温度值，这样使用时，就会出现恒温箱内温度在某一固定值附近时，电磁继电器频繁通断的现象，这对电磁继电器和加热器电路的使用寿命是十分不利的。(合理给分)
7、70、减小、增大、B、A、S、
三、作图题
8、
9、（略）
10、
11、
四、计算题
12、（1）5，5 ;
（2）20 ;
（3）变弱，变弱;
（4）由题意可知，要使磁控开关的磁性弹片相互吸合，则控制电路的电流要大于或等于
20mA。
由欧姆定律，R总=U/I=3V/0.02A=150Ω;
可知控制电路的总电阻要小于或等于150Ω.
此时光敏电阻R= R总－R0－R L=150Ω－140Ω－1Ω=9Ω.
由图可知，对应的光照强度为2cd。因此，当光照强度大于或等于2cd时，磁控开关的磁性弹片相互吸合。
