发动机气缸压力表资料

气缸压力检测的步骤
气缸压力检测是评估发动机性能和健康状况的重要步骤。

以下是一般的气缸压力检测步骤：
1. 准备工作：确保发动机处于冷却状态，断开电池负极以避免意外启动。

移除火花塞或喷油嘴，以提供进入气缸的通道。

2. 安装压力表：将压力表连接到火花塞孔或喷油嘴孔上。

确保连接牢固，以获得准确的压力读数。

3. 启动发动机：使用适当的工具，如起动机或手摇柄，转动发动机曲轴，使每个气缸都经过压缩行程。

4. 记录压力读数：在每个气缸压缩行程的最高点，读取压力表上的压力数值。

确保记录每个气缸的压力读数。

5. 比较压力读数：将每个气缸的压力读数与制造商提供的规格或参考值进行比较。

正常的压力范围会根据发动机型号和规格有所不同。

6. 分析结果：如果所有气缸的压力读数都在正常范围内，说明气缸压力正常。

如果某个气缸的压力读数低于正常范围，可能表示存在泄漏、气门问题或活塞环磨损等故障。

7. 重复检测：为了确保准确性，可以重复检测每个气缸的压力。

如果结果仍然不正常，可能需要进一步的诊断和维修。

8. 安装部件：完成检测后，将火花塞或喷油嘴重新安装到发动机上，并连接电池负极。

请注意，气缸压力检测的具体步骤可能会因发动机类型和车辆制造商而有所不同。

在进行检测之前，最好参考车辆的维修手册或咨询专业技师，以获得适用于你的车辆的准确指导。

汽车发动机维修技术毕业论文目录摘要 (1)引言 (3)第一章发动机总成大修 (4)第一节发动机大修的条件 (4)1.1.1 现代发动机大修送修标准 (4)第二节发动机大修工艺 (6)1.2.1发动机修理工艺流程 (6)第三节发动机大修前的准备工作 (7)1.3.1 清洗发动机外部 (7)1.3.2 发动机从车架上的拆卸 (7)第四节发动机总成的维修 (9)1.4.1发动的解体 (9)1.4.2 发动机部主要零件检查 (12)第五节发动机大修验收标准 (22)第二章发动机故障诊断与分析 (23)第一节发动机故障诊断 (24)2.1.1 故障成因 (24)2.1.2 汽车行驶中发动机常见故障 (26)第二节具体维修案例 (28)2.2.1 发动机窜烧机油的故障现象 (28)2.2.3 排除故障的措施和方法 (30)第三章其他故障分析 (33)第一节发动机失速故障 (33)第二节发动机怠速不良故障 (35)第三节加速不良故障 (38)第四章检测与维修时的注意事项 (41)第一节电控发动机维修要点 (41)第二节电控燃油系统检查要点 (42)致谢 (43)参考文献 (44)引言随着汽车行业的发展，修车技术也在随着进步。

从电子产品在汽车上的应用,到现代汽车诊断设备的使用、互联网在汽车维修资讯上的应用,以及维修管理软件在汽车维修企业发挥的作用等,处处体现现代汽车维修的高科技特征。

汽车维修已不再是简单的零件修复,准确无误地诊断出故障所在,是现代汽车维修的最高境界。

维修工的技术也在不断进步。

但拥有一套理念的发动机大修工艺流程不是每个维修工所能做到的。

它代表着精湛的修车技艺和丰富的理论知识。

因此我们不仅要熟悉传统的大修工艺和以零件修复为主的作业容还要精通跨入机电一体化、检测诊断和维修一条龙的汽车发动机维修技术。

本文将从传统维修工艺以及现代维修检测两个方面简单的谈一下发动机的维修技术。

所谓的传统诊断，就是不用任何的表、设备，对车辆故障进行人工诊断的方法。

气缸压力检测实验报告实验目的- 了解汽车气缸压力的重要性和应用- 掌握气缸压力检测的方法和步骤- 分析不同压力对发动机性能的影响实验仪器- 汽车气缸压力检测仪- 扳手- 螺丝刀- 记录表格实验步骤1. 准备工作：将汽车停在平整地面上，熄火后等待引擎冷却。

打开引擎盖，找到气缸压力检测装置的连接口。

2. 连接气缸压力检测仪：将检测仪的连接管与汽车气缸的连接口相连接，确保连接紧固并无泄漏。

3. 检测操作：按照仪器的使用说明，启动汽车引擎，并在适当的时间持续输入油门。

监测仪器将实时记录和显示气缸压力数据。

4. 记录数据：观察并记录不同油门输入时的气缸压力数值，并标注对应的油门开度。

5. 分析结果：根据数据记录表格，分析不同油门开度下气缸压力的变化规律。

并结合汽车厂家提供的标准数据，判断所检测汽车的气缸压力是否在正常范围内。

实验结果和讨论根据实验数据，我们观察到随着油门开度的增加，气缸压力呈现出逐渐升高的趋势。

这是因为当油门开度增大时，进入汽缸的空气流动速度加快，压力也相应增加。

在正常情况下，气缸压力应该在汽车厂家提供的标准范围内。

气缸压力的正常范围取决于车辆的类型和发动机特性。

过低或过高的气缸压力都可能会产生故障，影响发动机的工作效率和性能。

通过实验数据的分析和与标准数据的对比，我们可以判断出所检测的汽车气缸压力处于正常范围内。

这意味着该车辆的发动机工作良好，有足够的压力提供动力。

实验结论- 汽车气缸压力是发动机工作正常的关键指标之一。

通过气缸压力检测，可以判断发动机的工作状态和性能。

- 气缸压力检测仪是一种有效的工具，可以快速准确地测量气缸压力，并为故障诊断提供依据。

- 气缸压力随着油门开度的增加而增加，保持正常范围内的气缸压力对发动机的性能和效率至关重要。

实验注意事项- 在进行气缸压力检测之前，必须保证汽车的引擎已经冷却，以避免烫伤。

- 检测仪器的连接必须严密，以防止压力泄漏，影响数据准确性。

- 操作过程中，要注意观察仪器的显示，及时记录并标注气缸压力数值与油门开度的对应关系。

第1篇一、实验背景随着汽车行业的快速发展，汽车零部件的质量检测显得尤为重要。

本实验旨在通过实际操作，学习并掌握汽车零部件检测的基本方法，提高对汽车零部件质量的认识，为今后从事汽车维修和检测工作打下基础。

二、实验目的1. 熟悉汽车零部件检测的基本原理和操作方法。

2. 培养实验操作技能和严谨的科学态度。

3. 通过实验，加深对汽车零部件结构、性能和检测标准的理解。

三、实验原理汽车零部件检测主要包括外观检测、尺寸检测、性能检测和材料检测等方面。

本实验主要针对汽车发动机零部件进行检测，包括活塞、曲轴、凸轮轴等。

四、实验步骤1. 外观检测：观察零部件表面是否有划痕、磨损、裂纹等缺陷。

2. 尺寸检测：使用量具测量零部件的尺寸，如直径、长度、厚度等，并与标准值进行比较。

3. 性能检测：通过专门的检测设备对零部件进行性能测试，如活塞的耐磨性、曲轴的弯曲度等。

4. 材料检测：使用光谱仪、硬度计等设备对零部件的材料成分和硬度进行检测。

五、实验结果与分析1. 外观检测：在实验过程中，发现部分活塞表面存在轻微划痕，可能是由于运输过程中受到碰撞所致。

2. 尺寸检测：测量结果显示，大部分零部件的尺寸均在标准范围内，但个别零部件存在轻微超差现象。

3. 性能检测：活塞耐磨性测试结果显示，部分活塞耐磨性较差，可能是由于材料质量不达标。

4. 材料检测：光谱仪检测结果显示，所有零部件材料成分符合标准要求，硬度测试结果也表明零部件硬度符合标准。

六、实验结论1. 通过本次实验，掌握了汽车零部件检测的基本原理和操作方法。

2. 提高了实验操作技能和严谨的科学态度。

3. 对汽车零部件的结构、性能和检测标准有了更深入的了解。

4. 发现了部分零部件存在质量缺陷，为今后的维修和检测工作提供了依据。

七、实验反思1. 在实验过程中，发现部分零部件存在质量缺陷，这提醒我们在今后的工作中要更加注重零部件的质量控制。

2. 实验过程中，部分操作不够熟练，需要在今后的学习中加强实践操作能力的培养。

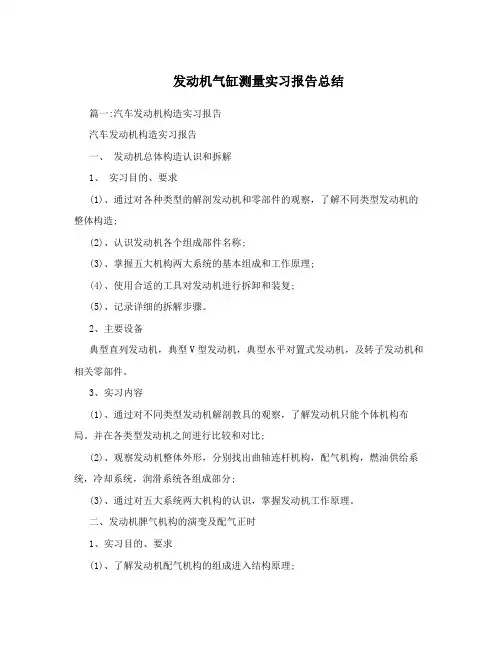

发动机气缸测量实习报告总结篇一:汽车发动机构造实习报告汽车发动机构造实习报告一、发动机总体构造认识和拆解1、实习目的、要求(1)、通过对各种类型的解剖发动机和零部件的观察，了解不同类型发动机的整体构造;(2)、认识发动机各个组成部件名称;(3)、掌握五大机构两大系统的基本组成和工作原理;(4)、使用合适的工具对发动机进行拆卸和装复;(5)、记录详细的拆解步骤。

2、主要设备典型直列发动机，典型V型发动机，典型水平对置式发动机，及转子发动机和相关零部件。

3、实习内容(1)、通过对不同类型发动机解剖教具的观察，了解发动机只能个体机构布局。

并在各类型发动机之间进行比较和对比;(2)、观察发动机整体外形，分别找出曲轴连杆机构，配气机构，燃油供给系统，冷却系统，润滑系统各组成部分;(3)、通过对五大系统两大机构的认识，掌握发动机工作原理。

二、发动机脾气机构的演变及配气正时1、实习目的、要求(1)、了解发动机配气机构的组成进入结构原理;(2)、通过对典型发动机的气门间隙调整，是那个如理解配气正时;(3)、理解配气相位图，掌握各种角度对发动机的作用。

2、主要设备典型汽车发动机，相关零部件。

3、实习内容(1)、认识配气机构的组成和工作原理;(2)、完成配气相位图，正确理解进气提前角，进气迟后角，排气提前角，排气迟后角及气门重叠角;(3)、掌握调整配气正时的方法三、曲轴连杆机构1、实习目的(1)、掌握汽缸盖，集体组的组成部件和功用及主要零部件的机构;(2)、掌握曲柄连杆机构的主要组成那个零部件功用，相互装配关系，拆卸及安装要求;(3)、掌握曲轴轴颈测量的目的及测量方法;(4)、初步了解用精密仪器测量的方法。

2主要设备(1)、典型发动机，相关部件，外径千分尺(精度0.01mm)，内径气缸量表(精度0.01mm。

3、实习内容(1)、通过已拆解的曲柄连杆机构的各个部件，充分认识连杆组，活塞组和曲轴飞轮的组成和功用。

(2)、发动机缸径和轴颈直径的测量。

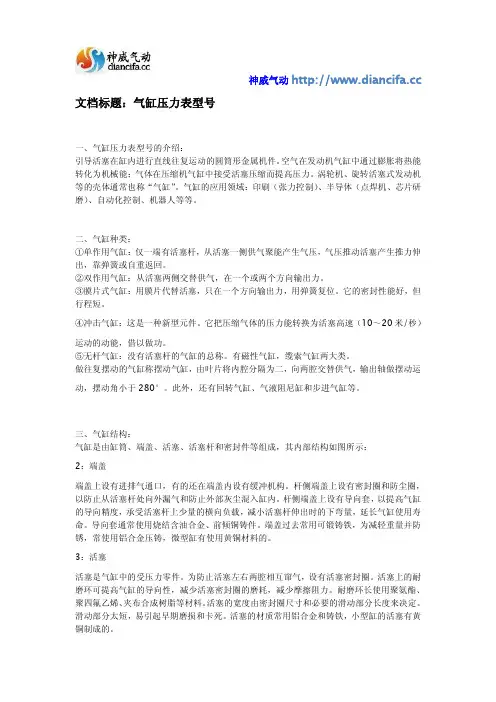

神威气动 文档标题：气缸压力表型号一、气缸压力表型号的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。

空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。

涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。

气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。

②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。

③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。

它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。

它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。

有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。

此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。

端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞活塞是气缸中的受压力零件。

为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

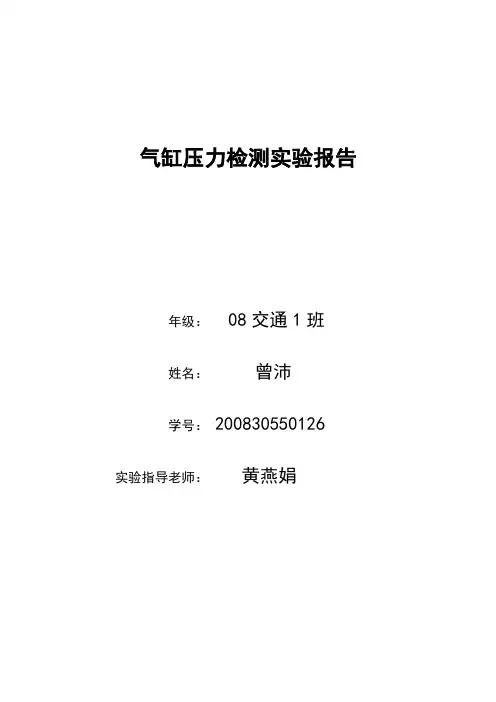

气缸压力检测实验报告年级：08交通1班姓名：曾沛学号：200830550126实验指导老师：黄燕娟气缸压力检测气缸压力的高低、正常与否影响着发动机的经济性与排放行，正常的气缸压力有利于增强汽车的动力性与燃油经济性。

汽缸压缩终了时的压力与发动机压缩比、曲轴转速、发动机温度、进气阻力、机油黏度及汽缸密封性等因素有关。

在其他因素基本不变时，检测汽缸压缩压力大小，可以判断汽缸的密封性。

目前检测气缸压力的方法一般有三种：基于启动电流检测、基于启动电压降检测和气缸压力表检测。

本次试验采用气缸压力表检测。

一、试验设备汽油机用气缸压力表、柴油机用气缸压力表（如下图所示）气缸压力表：气缸压力表是检测气缸压缩压力的一种专用压力表，它一般由压力表头、导管、单向阀和接头等组成。

压力表头的驱动元件是一根扁平的弯成圆圈状的管子，一端为固定端，另一端为活动端。

活动端通过杠杆、齿轮机构与指针相连。

当压力进入弯管时弯管伸直，于是通进杠杆、齿轮机构带动指针动作，在表盘上指示出压力的大水。

气缸压力表的接头有两种：一种为锥形或阶梯形的橡胶接头，可以压紧在火花塞或喷油器孔上；另一种为螺纹管接头，可以拧紧在火花塞或喷油器孔内。

接头通过导管与压力表头相连通。

导管也有两种：一种为金属硬导管，适用于橡胶接头；另一种为软导管适用于螺纹管接头。

气缸压力表还装有能通大气的单向阀。

当单向阀处于关闭位置时，可保持压力畏指针位置以便于读数。

当按下单向阀按扭使其处于开启位置时，可使压力表指针回零。

二、检测方法测量汽缸压缩压力时，应将发动机运转至正常工作温度（水温80-90℃）后熄火进行。

汽油机需要先清尘后拆除全部火花塞，并要保证蓄电池够电，将节气门和阻风门全开；柴油机需要拆除全部喷油器。

然后把汽缸压力表的的锥形橡皮头压紧在火花塞（喷油器）孔上，用启动机转动曲轴3-5s（转速应符合原厂规定）。

由一人把汽油压力表塞头严密堵塞在要检查的汽缸火花塞孔内；内另一人将阻风门、节气门完全打开、拧启动机开关，使气缸压缩3-5次，待压力表指针指针回零。
