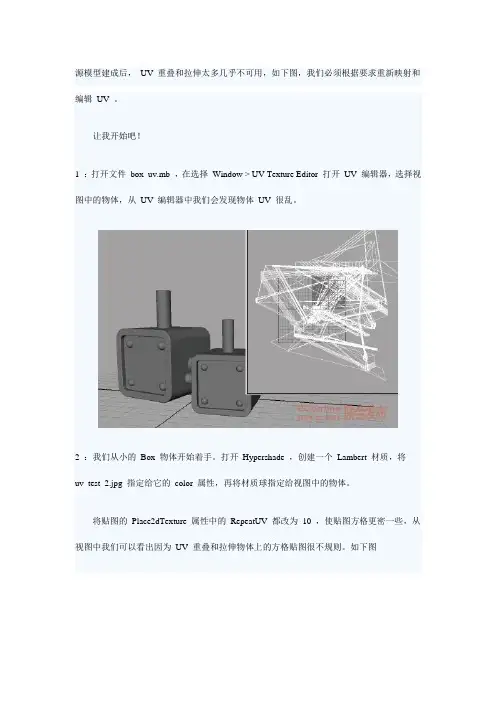

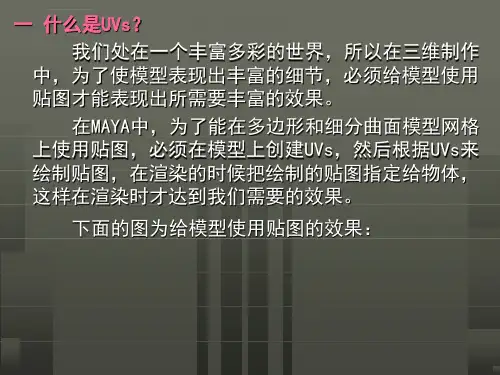

源模型建成后，UV 重叠和拉伸太多几乎不可用，如下图，我们必须根据要求重新映射和编辑UV 。

让我开始吧！1 ：打开文件box_uv.mb ，在选择Window > UV Texture Editor 打开UV 编辑器，选择视图中的物体，从UV 编辑器中我们会发现物体UV 很乱。

2 ：我们从小的Box 物体开始着手。

打开Hypershade ，创建一个Lambert 材质，将uv_test_2.jpg 指定给它的color 属性，再将材质球指定给视图中的物体。

将贴图的Place2dTexture 属性中的RepeatUV 都改为10 ，使贴图方格更密一些，从视图中我们可以看出因为UV 重叠和拉伸物体上的方格贴图很不规则。

如下图2 ：按F11 ，进入物体的面选择模式，选择顶部的圆柱体的面，点击Edit Polygons > Texture > Cylindrical Mapping ，给它一个圆柱体贴图，视图上会出现圆柱体贴图操作器，现在可以看出小方格贴图已很规则了。

按F12 ，进入物体的UV 选择模式，UV 点显示为紫色，在圆柱体上选择任意一些UV 点，在UV Texture Editor 编辑器菜单中选择Select > Select Shell ，这样我们就选择了圆柱体UV 块。

在UV Texture Editor 编辑器中，按W 键使用移动工具将其移至旁边，避免与其他UV 重叠，有利于看得更清楚。

按R 键使用缩放工具，缩放UV 点，同时观看3D 视图直至方格纹理变成正方形。

3 ：以同样的方法给侧面的两个圆柱体映射UV ，由于侧面的两个圆柱体方向不一样，映射后我们要在通道栏中选择映射节点，旋转映射轴向RotateX 为90 度，并将UV 块拖至旁边。

4 ：选择物体顶部的面，选择Edit Polygons > Texture> Planar Mapping > ，打开Keep Image Ratio 选项，将Mapping Direction 选项改为Y Axis ，如下图，点击Apply 完成平面映射，并将映射的UV 块移至旁边。

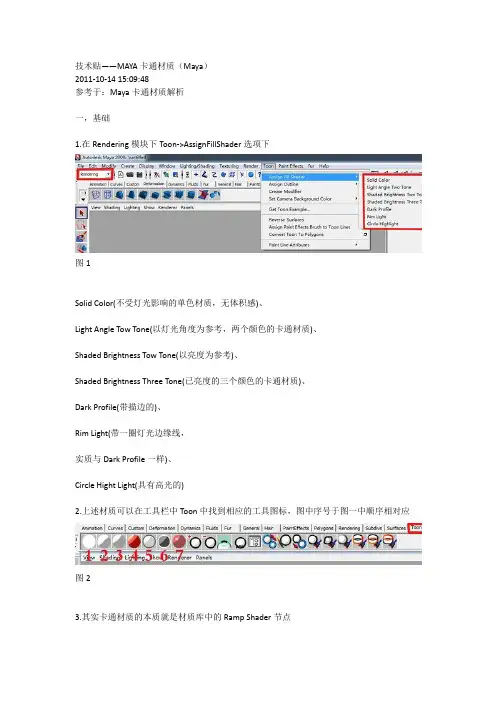

技术贴——MAYA卡通材质（Maya）2011-10-14 15:09:48参考于：Maya卡通材质解析一，基础1.在Rendering模块下Toon->AssignFillShader选项下图1Solid Color(不受灯光影响的单色材质，无体积感)、Light Angle Tow Tone(以灯光角度为参考，两个颜色的卡通材质)、Shaded Brightness Tow Tone(以亮度为参考)、Shaded Brightness Three Tone(已亮度的三个颜色的卡通材质)、Dark Profile(带描边的)、Rim Light(带一圈灯光边缘线，实质与Dark Profile一样)、Circle Hight Light(具有高光的)2.上述材质可以在工具栏中Toon中找到相应的工具图标，图中序号于图一中顺序相对应图23.其实卡通材质的本质就是材质库中的Ramp Shader节点图3主要属性如下：Color：Select Color——选择颜色，你可以添加很多种颜色，同时调整颜色出现的范围，背光面->迎光面Interpolation——颜色过渡方式Color Input——可以选择颜色以什么方式分布分布（灯光角度、面与摄像机角度、亮度、最后一个我不认识）Transperency：透明度，边缘->中间Incandesence：发光Ambient Color：环境光，变为白色时更有二维的感觉，当然我没有感觉到Bump Mapping：可添加凹凸Diffuse：漫反射Specular Shading：Specular——高光强度Eccentricty——高光范围大小Specular Color：高光颜色Specular Roll Off：可根据曲线来改变高光分布的的状况，边上->中心Reflctivity：Reflctivity Color——反射颜色Shadow Concrol：阴影控制图4二，建立卡通材质的方法1、选中模型，在菜单栏或工具栏中选择想要使用的卡通材质类型，如图1、22、以上材质的方法，上Ramp Shader材质球，方法有两种，此种方法需要自己进行属性调节1）选择物体后长按右键->Assign New Material->Ramp Shader图52）打开Hypershader材质库图6选择模型，在材质库中建立Ramp Shader材质球，在建立好的材质球上长右键->Assign Material To Selection图7三、卡通材质自动颜色过渡(为了解决我们所选择的颜色过渡有可能产生的过渡色误差)1.三色材质自动渐变的节点连接办法：1）创建一个三色材质、运算+/- Average节点图82）把三色材质球分别输入到运算节点的input 3D[0]和[1]上，图9连接方法：在三色材质球上鼠标中键拖到+/- Average材质球上，选择项如图10，建立连接然后删除连接，我们只是为了创造出input 3D的这两个属性图103）双击A+-，A+-中Operation运算方式：Average平均值图114) 将三色中的color[0]和[2].color分别输入到A+-的input 3D[0]和[1]上连接方式如图10的方法图12Close关闭窗口即可5）将A+-的output 3D输入到三色的color->color[1].color-color中图132.四色材质自动渐变的节点连接办法：1）在创建三色材质自动渐变的节点连接办法上，多增加一个A+-节点2）把三色材质球分别输入到运算节点的input 3D[0]和[1]上，然后删除连接，我们只是为了创造出input 3D的这两个属性，如图9、103）A+-中Operation运算方式：Average平均值，如，图114）在三色球的颜色中添加第四种颜色，即从左边数第二个图144) 将三色中的color[0]和[1]分别输入到A+-的input 3D[0]和[1]上，如，图125）将A+-的output 3D输入到三色的color->color[3].color-color中，如，图133.为了更为方便的操作我们做好的节点，可以再创造一个BlendColors节点图151）分别将四色或三色的color[0].color-color和color[2].color-color连接到BlendColors节点中的color1和color2中，连接方法，如，图12上图16然后Close2）在选中所有节点，导出，在以后使用的时候导入就好了图174.自定义颜色过渡1）建立一个三色材质球，两色的也可以在Color中，只是用两种颜色，即黑->白Interpolation改为Line图18再在这两种颜色中间添加任意个点，你想要几色材质，就加几个点再把这些颜色的Interpolation改为None图192）建立乘除节点*÷ ，如，图83）将三色材质球的outColor->*÷节点的input1中图204）创建SurfaceShader节点图21把*÷节点的output->SurfaceShader的outColor中图225）创建一个blendColor节点把blendColor节点的color1->*÷节点的input2中图236）改变渐变夜色时，只需改变blendColor中color1的颜色即可7）将SurfaceShader赋予模型，方法如，图7四，卡通材质的轮廓线1.此功能在Rendering模式下的Toon->Assign Outline->Add New Toon Outline 在Toon工具栏下也有该选项图242.添加上的轮廓线，在大纲中以pfxToon命名，可以单独选择做移动、缩放等图253.添加的轮廓中各个选项的意思图261）Display In Viewport：显示轮廓线（在物体太多的时候显示会很卡，我们可以不显示，但是在渲染的时候还是有的）2）ProfileLine：图27Offset Mesh添加的轮廓线会有粗细的变化，而且线不受Profile Line<轮廓边缘>和Broder Line<边界>的影响PaintEffect 添加的轮廓线是均匀的3）Line Width 边缘宽度4）Line Width Map可以使用贴图进行边缘的宽度控制如：添加ramp贴图白->黑（黑色宽度为0）5）Line offset 轮廓线偏移6）Line offset Map (白色偏移大，黑的无偏移)7）Line End Thinning 边缘线连接处变细8）Line Extend 边缘线延长9）Line Opacity 边线透明度10）Lighting Based Width 灯光决定边缘宽度（这种情况下必须有灯光，亮处细，反之粗）-----------------------------------------------------------------------------Profile Lines（只控制轮廓线，不控制边界）——只在ProfileLine为PaintEffect时有用图281）Profile Color 边缘颜色2）Profile Line Wide宽度3）Profile Width Modulation 数越大断线越多4）Profile Break Angle 数越小断线越多5）Depth offset <0时边缘描绘得越多数越大描绘得越少<描绘的细致程度>6）Smooth Profile 边缘是否平滑处理----------------------------------------------------------------------------Border Lines边界线，其下的属性和轮廓线的基本相同但，在Common Toon Attributes中Border Line属性的选择，控制着Border Line选项下的各属性是否有用：图291）off 无边界线2）open Edge 边界线按Border Line选项下的各属性表现出来3）Shader Boundary 不同材质之间的边界会按Border Line选项下的各属性变现4）Edge and Shader Boundary 结合上2）、3）表现4.卡通材质——Crease Line褶皱线（除了轮廓线，硬化后的线也可以以边线的形式表现出来）1）选择模型上的线，在Polygon模块小Normals->Harden Edge硬化边线，被硬化的边线可以在卡通材质中以线来表示图302）只有在卡通材质通用属性中勾选Crease Line，褶皱线才会显现出来图313）在卡通材质中的Crease Line选项卡下，有对于褶皱边线的控制选项图32在其中Crease Angle Max=0是会将全部的硬边勾勒出来，越大勾勒得越小4）不勾选则只渲染前部分未被遮挡的线框勾选Backfacing Crease未勾选Backfacing Crease若只想要渲染线框而不渲染物体，可以在物体属性中将物体隐藏5.Intersection Lines交叉轮廓线（多个物体应用同一条轮廓线，才会产生交叉轮廓线）1）选择两个或多个相交物体其中的一个，添加轮廓线，并看清轮廓线的名称图332）选择其他物体，在Rendering模块下，Toon->Assign Outline->刚才的轮廓线名称图343）在轮廓线选项卡下的公共属性勾选上Intersection Lines，这样才会显示交叉轮廓线图354）在轮廓线选项下有Intersection Lines下拉列表，可以控制交叉线的各个属性其中Self Intersection勾上时物体自身的交叉线也会表现出来，线的颜色是否是交叉线的颜色定义图36勾选Self Intersection未勾选Self Intersection6.卡通材质中自定义线的宽度（以曲线控制轮廓线的粗细变化）在线框属性的Curvature Based Width图371）只有勾选Curvature Modulation时Curvature Width属性才可以使用图382）Curvature Width勾画曲线，来表示轮廓线的粗细变化（中间->两边）图393）Line ResamplingResample Profile边线Resample Crease硬边线Resample Border 边界线Resample Intersect 交叉线Min Segment Length值越大，表现的线数越少Max Segment Length值越小，表现的线数越多图40Screen Space Resampling 数值加大时（控制当摄像机离物体越近的时候采样率越高，反之越低）小的时候没有明显变化7.使用屏幕空间来控制轮廓线（在轮廓线属性下的Screenspace Width Control）图411）勾选上Screenspace Width时下面选项才可以使用，你会发现摄像机远时线越细，反之越粗2）Min Pixel Width/Max Pixel Width分别控制最粗和最细的数值8.给轮廓线使用PaintEffect笔刷1）找到笔刷，在Rendering模块下，Paint Effects->Get Brush 可以找到很多种的笔刷图422）选择轮廓线和笔刷，Toon->Assign Paint Effects Bush Toon Line图439. 使用Create Modifier控制轮廓线粗细：使用Modifier可以是控制轮廓线局部的变形(像雕刻工具)1)创建Create Modifier选择要变形的轮廓线Rendering->Toon->Create Modifie图44或者工具栏Toon中2)在视图中会出现一个圆图45此圆可以进行移动、放大操作，从而来控制轮廓线变粗还是变细的范围2) Create Modifier菜单图46Shape控制范围的形状可以是球形的也可以是立方体Width Scale变粗变细的强度Width Offset变粗变细偏移Opacity Scale透明度Opacity Offset 透明度偏移Surface Offset 便面偏移图47Dropoff可以自定义轮廓变化形状10.使用3D Paint绘制轮廓线属性1)选中轮廓线Rendering->Toon->Paint Line Attributes图482）可以绘制线的宽度、偏移、透明度轮廓线、边界线、褶皱线的颜色图49Line Width笔刷为白色的时候边界线会变粗，反之变细Line Offset笔刷为白色的时候便宜大，反之小Line Opacity笔刷为白色的时候不透明，反之透明三种Color可绘制不同的颜色五、实例创建卡通太阳1.创建NURBS球体图502.给单色卡通材质3.给变颜色4.添加边缘轮廓线5.改变边缘宽度，加宽6.添加贴图控制边缘来作为光芒点选此项选择并对于Noise属性进行更改7.改变轮廓线颜色8.改变深度偏移值9.改变取样率，让它细腻些10.选择轮廓线将轮廓线转换为多变性进行渲染Rendering->Toon->Convert Toon Polygons图51六、双重轮廓线1.为建立的模型添加轮廓线12.轮廓线的属性中Profile Lines改为Offset Mesh3.建立轮廓线2，同上4.然后可以移动一下两个轮廓线的位置，让模型看上去，前面和后面的轮廓线颜色不同七、使用曲线控制轮廓线1.添加PE笔刷轮廓线见图42调节PE属性，在PE的节点里整体缩放大小在此选项卡下的强两项调整长短不一的程度，后两项每一个的上半径和下半径图532.制作一条CV曲线图52恢复一下中心点3.选择曲线和PE轮廓线图544.对于有些地方不想让它生长，我们要绘制轮廓线的宽度图55调节绘制笔刷属性白色为有，黑为无，要点选一下flood paint按钮，先全为黑，再绘制白色八匹配轮廓线颜色△选择好面后，建立快速选择Creats->Sets->Quick Select Sets图56之后就可以在Edit->Quick Select Sets中找到起好名字的快速选相集图571.添加好卡通材质，并添加轮廓线2.绘制模型边界线颜色图583.复制出一个模型CtrlD，给予它lambert材质4.进入Hypershade，将刚才绘制的颜色贴图付给lambert的Color图595.对于我们刚复制出来的模型进行颜色的绘制，选择复制出来的模型，长时间右键图606.配合我们刚开始的快速选取区域进行颜色的绘制图61九给轮廓线应用粒子1.使用轮廓线法师粒子之前，必须将轮廓线转变为多边形物体2.轮廓线转换为多边形图623.然后再选择轮廓线发射粒子图634.给物体做动画，改变粒子的生命，可以产生很好的拖尾效果5.在有些地方粒子发射产生断断续续的状况，可以选择边线，增加它的采样率十使用交叉线产生粒子1.先使两个物体产生交叉线2.让交叉轮廓线转为多边形3.让多边形发射粒子4.把速度关掉，改变生命值等就会有脚印的效果十一自定义网格材质1.在Hypershade窗口中建立材质Grid2.将Grid的纹理坐标，旋转45度图643.复制一个Grid材质球4.分别调整两个Grid材质球，一个让U With为0，一个让U With为0，结果如图图655.并且调整两个材质的颜色效果，line color黑，filler color为白图666.添加LayerText节点，并在其属性中，添加入Grid1和Grid2两层，将原来的绿色层删掉图677.将第一层的叠加方式改为相乘图688.给模型一个双色卡通材质9.将我们调好的LayerText节点拖入卡通材质灰色的部分图6910.将Grid材质球的UV重复改为64图7011.再将双色材质球的颜色改为线性，并调整范围，并且在添加一个暗部的颜色12.再添加LayerText节点，将刚才调好的双色材质球拿进来，再添加一个颜色层，将第一层的叠加方式为相乘图7113.添加一个SurfaceShade，赋予模型14.将第二个LayerText节点赋予SurfaceShade的OutColor十二创建颗粒材质1.在HyperShade窗口下，建立三个franctal材质，让这三个共用一个纹理坐标就可以了2.三个franctal材质，密度依次降低图723.创建双色球，改变颜色过度为Liner4.创建Remap Value节点5.把双色球OutColorR属性连接到Remap Value节点的InputValue上图736.再分别把之前三个franctal材质，连接到双色材质球的颜色上，一定要明暗对照7.把Remap Value节点OutColor连接到映射节点image属性上图748.把映射节点直接拖到SurfaceShade的OutColor上9.可以在映射节点属性上，改变映射方式图75十三设置多重摄像机1.问题：当把线框polygon化的时候，在透视图中，转动摄像机，线框仍可以跟随着摄像机变化，但是建立新的摄像机则无法实现2.打开超图3.在命令行中打入createnode choice 建立选择性节点4.将camera的属性连到choice上5.选择choice节点，添加节点6.把persp摄像机的translate连到choice.input[1]中7.让我们的choice节点代替原persp节点8.进入choice选项，当selector为0时，线框跟随camera1.当selector为1时，为persp十四使用卡通材质渲染流体1.先将流体转换为poly物体Modify->Convert->Fluid to Polygons2.让原本的流体不进行渲染，把流体里的display关掉3.选择多边形，我们就可以赋给它卡通材质和线框了。

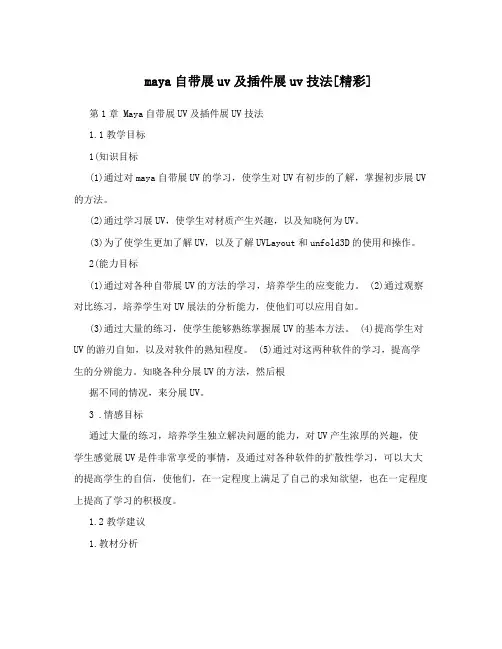

maya自带展uv及插件展uv技法[精彩] 第1章 Maya自带展UV及插件展UV技法1.1教学目标1(知识目标(1)通过对maya自带展UV的学习，使学生对UV有初步的了解，掌握初步展UV 的方法。

(2)通过学习展UV，使学生对材质产生兴趣，以及知晓何为UV。

(3)为了使学生更加了解UV，以及了解UVLayout和unfold3D的使用和操作。

2(能力目标(1)通过对各种自带展UV的方法的学习，培养学生的应变能力。

(2)通过观察对比练习，培养学生对UV展法的分析能力，使他们可以应用自如。

(3)通过大量的练习，使学生能够熟练掌握展UV的基本方法。

(4)提高学生对UV的游刃自如，以及对软件的熟知程度。

(5)通过对这两种软件的学习，提高学生的分辨能力。

知晓各种分展UV的方法，然后根据不同的情况，来分展UV。

3 .情感目标通过大量的练习，培养学生独立解决问题的能力，对UV产生浓厚的兴趣，使学生感觉展UV是件非常享受的事情，及通过对各种软件的扩散性学习，可以大大的提高学生的自信，使他们，在一定程度上满足了自己的求知欲望，也在一定程度上提高了学习的积极度。

1.2教学建议1.教材分析本章节主要是让学生对UV有个初步的认识，并且使学生掌握分解UV的简单方法，使其以后的学习能够更加方便。

针对多种展UV的方法进行阐述与解析，使学生在展UV的过程中可以自主的选择分展的方法，依照自己的思路展UV。

2. 教法建议(1) 回顾以前学习的内容，将整个知识框架在拢一遍，慢慢引入贴图，引入UV。

(2) 简单介绍一下UV与贴图的关系，讲下分好UV的重要性，提高学生的重视程度。

(3)引导学生的思路，对Maya自带插件及其余两种插件进行界面介绍和具体的操作示范。

(4) 按照步骤介绍下展UV的基本操作及涉及的编辑器，按照板书，上机操作给学生看。

1.3教学设计示例1.重点难点, 重点: UV与贴图的关系，是材质的基础。

介绍UV编辑器的面板，以及操作;要提醒学生两种软件所识别的格式;界面工具的用处;切换界面的介绍。
