结构力学第二章几何组成分析(典型例题)

二、几何组成分析的目的
（1）判别体系是否几何不变； （2）按什么规律组成一个几何不变体系; （3）区分结构是静定的还是超静定的。
返回
§2-2 刚片、约束、体系自由度 和计算自由度
一、体系自由度的定义：
体系自由度：体系的独立运动方式数，或确定体系位置所需的独立坐标数。 例如：平面内一个点有2个自由度，一个刚片有3个自由度。
在某一瞬间可以产生微小运动的体系，称为瞬变体系，它是可变体系 的一种特殊情况。
FN
瞬变体系在工程中不能采用。
FP 2 Sin
如果一个几何可变体系可以发生大位移，则称为常变体系。
法则Ⅱ： 两刚片法则，两刚片用不完全 相交于一点且不完全平行的三 根连杆连接而成的体系，是几 何不变而无多余约束的。
两刚片以一铰及不通过该铰的一个链杆相联，构成几何不变体系。
法则Ⅲ：三刚片六连杆法则，三刚片之间用六连杆彼 此两两相连接，六连杆所组成的三个铰不在 同一条直线上，则所组成的体系是几何不变 而无多余约束的。
讨论
虚铰在无穷远的情形
二元体的概念
二元体的定义：从任意基础上用不共线的两根连杆形成一个 新结点的装置。
2.结论：给定体系为几何不变无多余约束体系。
返回
例六
试分析图示体系是否为几何不变系
解：1.几何组成分析 去除二元体 刚片Ⅰ、Ⅱ、Ⅲ符合三刚片法则。
2.结论：给定体系为几何不变无多余约束体系
返回
例七 试分析图示体系是否为几何不变体系
解：1.几何组成分析 ABEF与基础之间符合两刚片法则，组成新刚片Ⅲ 在刚片Ⅲ上增加一个二元体形成新节点G，由二元体的性质知 体系仍为几何不变，看作刚片Ⅳ CDHI看作刚片Ⅴ,刚片Ⅳ、Ⅴ之间三根连杆交于点D。 2.结论：该体系为几何瞬变体系。

第十九页，共32页。
【例】
从基础开始增加杆件。几何不变体系，有4个多余约束
【例】
第二十页，共32页。
去掉与地基相连的约束,
几何不变体系, 没有多余约束。
【例】
【例】
第二十一页，共32页。
将折杆画成直杆，去掉二元体。
几何不变体系，且没有多余约束
瞬变体系, 无多余约束。
【例】
【例】
几何不变体系，且有一 个多余约束。
结构力学几何组成分析例题
第一页，共32页。
【例】
A
B
C
D
E
F
1,3
A
2,3
A
2,3
B 1,2 C
D
E
F
1,2
1,3
B
D
F
C
E
几何不变体系
几何瞬变体系
第二页，共32页。
【例】
【例】
A
第三页，共32页。
去掉二元体
可变体系，少一个约束
从A点开始，依次去掉二元体。 几何不变体系且无多余约束。
【例】
C B A
将ቤተ መጻሕፍቲ ባይዱ
画成
第十七页，共32页。
几何不变体系，没有多余约束。
【例】
BCD
A
EF G
从G点开始依次增加二元体,最后判断平行支链杆只需一 根，几何不变体系, 有一个多余约束。
【例】
从两边去掉二元 体,
几何不变体系, 没 有多余约束。
第十八页，共32页。
【例】 【例】
几何可变体系， 少1个约束
去掉二元体。 几何可变体系，少一个约束。
Ⅲ
Ⅱ
Ⅰ
几何不变体系且没 有多余约束。

不完全铰节点 1个单铰
13/73
2-1 几何构造分析的几个概念
四、约束 两个互不相连的刚片，若用刚结点连接， 则两者被连为一体成为一个刚片，自由 度由6减少为3。 一个单刚结点相当于3个约束。 单刚结点
三个互不相连的刚片，若用刚结点连接， 自由度由9减少为3。
由此类推:
复刚节点
连接 n 个刚片的复刚结点，它相当于n－1 个单刚结点或3(n－ 1)个约束。
A A
1 B
2 C B
1
3
2 C
B 1
A 2
C
几何可变 几何不变 有多余约束
几何不变 无多余约束
规律1 一个刚片与一个点用两根链杆相连，且三个铰不在同一 直线上，则组成几何不变的整体，并且没有多余约束。
23/73
2-2 平面几何不变体系的组成规律
二、两个刚片之间的联结方式
A 2 B I 3 C
A II B I 3 C
16/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I
C
A
II
1 B
2 C
两根链杆彼此共线 1、从微小运动的角度看，这是一个可变体系。 左图两圆弧相切，A点可作微小运动； 右图两圆弧相交，A点被完全固定。
17/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I A 1 B C 2 D
在体系运动的过程中，瞬铰的位臵随之变 化。 用瞬铰替换对应的两个链杆约束，这种约 束的等效变换只适用于瞬时微小运动。
20/73
2-1 几何构造分析的几个概念
八、无穷远处的瞬铰

5
[例5] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
J
6
[例6] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
7
[例7] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
8
[例8] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
9
[例9] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
10
结构力学几何组成分析例题
1
结构力学几何组成分析例题
2
[例2] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
3
[例3] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。
4

[例4] 试对图示体系进行几何组成分析，如是具有多余约 束的几何不变体系，则须指出多余约束的数目。

结构力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。

题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进行几何组成分析。

若是具有多余约束的几何不变体系，则需指明多余约束的数目。

题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-1 1W=2-1 9W-=2-3 3-W=2-4 2W-=2-5 1W=-2-6 4=W-2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系2-9、2-10、2-15具有一个多余约束的几何不变体系2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。

（a）（b）(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。

（a）（b）(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。

习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定结构的弯矩图是否正确。

(a)(b)(c)(d)部分习题答案3-1 （a ）m kN M B ⋅=80（上侧受拉），kN F RQB 60=，kN F L QB 60-=（b ）m kN M A ⋅=20（上侧受拉），m kN M B ⋅=40（上侧受拉），kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c) 4Fl M C =（下侧受拉），θcos 2F F L QC =3-2 (a) 0=E M ，m kN M F ⋅-=40（上侧受拉），m kN M B ⋅-=120（上侧受拉）（b ）m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11（下侧受拉）（c ）m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10（左侧受拉），m kN M DF ⋅=8（上侧受拉），m kN M DE ⋅=20（右侧受拉） 3-4 m kN M BA ⋅=120（左侧受拉）3-5 m kN M F ⋅=40（左侧受拉），m kN M DC ⋅=160（上侧受拉），m kN M EB ⋅=80(右侧受拉)3-6 m kN M BA ⋅=60（右侧受拉），m kN M BD ⋅=45（上侧受拉），kN F QBD 46.28=3-7 m kN M C ⋅=70下（左侧受拉），m kN M DE ⋅=150（上侧受拉），m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0（上侧受拉），m kN M BA ⋅=36.0（右侧受拉） 3-9 m kN M AB ⋅=10（左侧受拉），m kN M BC ⋅=10（上侧受拉） 3-10 （a ）错误 （b ）错误 （c ）错误 （d ）正确第4章 静定平面桁架和组合结构的内力分析4-1 试判别习题4-1图所示桁架中的零杆。

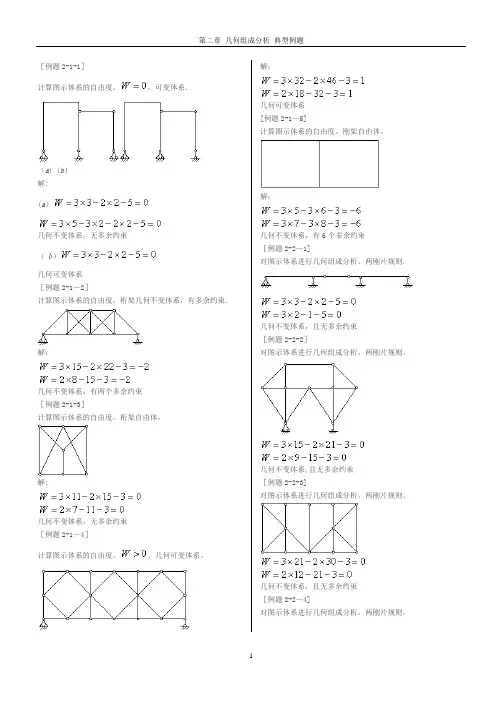

［例题2-1-1］计算图示体系的自由度。

，可变体系.（a) (b）解:(a）几何不变体系，无多余约束（b ）几何可变体系［例题2-1—2］计算图示体系的自由度。

桁架几何不变体系，有多余约束. 解：几何不变体系，有两个多余约束［例题2-1-3］计算图示体系的自由度。

桁架自由体。

解:几何不变体系，无多余约束［例题2-1—4］计算图示体系的自由度。

，几何可变体系。

解：几何可变体系[例题2-1—5]计算图示体系的自由度。

刚架自由体。

解：几何不变体系，有6个多余约束［例题2-2—1]对图示体系进行几何组成分析。

两刚片规则.几何不变体系，且无多余约束［例题2-2-2］对图示体系进行几何组成分析。

两刚片规则。

几何不变体系,且无多余约束［例题2-2-3]对图示体系进行几何组成分析。

两刚片规则。

几何不变体系，且无多余约束［例题2-2—4]对图示体系进行几何组成分析。

两刚片规则。

几何不变体系，有一个多余约束［例题2—2—5］对图示体系进行几何组成分析.二元体规则.几何不变体系，且无多余约束［例题2-2—6］对图示体系进行几何组成分析.两刚片规则,三刚片规则.几何不变体系，且无多余约束[例题2-2-7］对图示体系进行几何组成分析。

三刚片规则。

几何不变体系，且无多余约束[例题2-2-8］对图示体系进行几何组成分析.三刚片规则.几何不变体系,且无多余约束［例题2-3-1］对图示体系进行几何组成分析.两刚片规则。

几何瞬变体系［例题2—3—2］对图示体系进行几何组成分析。

两刚片规则。

几何瞬变体系［例题2-3-3］对图示体系进行几何组成分析。

三刚片规则。

几何瞬变体系［例题2—3-4］对图示体系进行几何组成分析。

三刚片规则。

几何不变体系，且无多余约束［例题2-3-5］对图示体系进行几何组成分析.三刚片规则.几何不变体系，且无多余约束［例题2-3—6］对图示体系进行几何组成分析。

二元体规则，三刚片规则.几何瞬变体系[例题2-3-7］对图示体系进行几何组成分析。

2、产生位移的原因主要有三种
3、变形体系的虚功原理:

a）荷载作用 b）温度改变和材料胀缩
c）支座沉降和制造误差
变形体虚功原理：各微段内力在应变上所作的内虚功总和Wv，
等于荷载在位移上以及支座反力在支座位移上所作的外虚功总
和W。
F + FRk ck = FN du + M d + FS ds
M
M
第四章
一、三铰拱的主要受力特点：
静定拱
在竖向荷载作用下，产生水平推力。 优点：水平推力的存在使拱截面弯矩减小，轴力增大； 截面应力分布较梁均匀。节省材料，自重轻能跨越大跨 度；截面一般只有压应力，宜采用耐压不耐拉的材料砖、 石、混凝土。使用空间大。 缺点：施工不便；增大了基础的材料用量。
二、反力计算公式：
FN FN P MM P EI ds + EA ds
8）该公式既用于静定结构和超静定结构。但必须是弹性体系 9）虚拟力状态：在拟求位移处沿着拟求位移的方向，虚设相应 的广义单位荷载。
A B 求A点的 水平位移 P=1 求A截面 的转角
m=1
m=1
m=1
P=1 求AB两点 的相对位移
P=1
教材57页(4-1)
注：1）该组公式仅用于：两底铰在同一水平线上且承受竖向荷载。 2）三铰拱的反力与跨度、矢高（即三铰的位臵）有关， 而与拱轴线的形状无关；水平推力与矢高成反比。
三、内力计算公式： 0 注：1、该组公式仅用于两底铰 FS = FS cos - FH sin 在同一水平线上,且承受 0 FN = - FS sin - FH cos 竖向荷载； 2、仍有 FS=dM/ds 即剪力等零处弯矩达极值； 3、 M、FS、FN图均不再为直线。 4、集中力作用处FS图将发生突变。 5、集中力偶作用处M图将发生突变。 四、三铰拱的合理轴线 在给定荷载作用下使拱内各截面弯矩 剪力等于零,只有轴力的拱轴线。合理拱轴线方程为：

38 3 2 29 3 3
3个单铰结点, 3个折算为2个单铰结点的复铰结点
支杆
b3
11/73
(II III) 刚片II
(I II)
刚片III
几何不变且无多余约束
j9 单链杆：12根 复链杆：2根 折算为6根单链杆
W 2 j b 29 12 6 0
5/73
【作业1】分析图示体系的几何构造
图3

【作业1】分析图示体系的几何构造
图4
先考察如图所示结构
∞(II III)
9/73
【作业2】求图示系统的计算自由度
刚片 m 1 单刚结点 g 4 铰结点 h 0 支杆 b 3
内部无多余约束刚片
W 3m 3g 2h b
31 3 4 3 12
10/73
【作业2】求图示系统的计算自由度
刚片 m 8
单刚结点 g 2
W 3m 3g 2h b
铰结点 h 9
刚片 m 14 单铰链结点 h 18
刚片II
刚片III
(I II)
(I III) 刚片I
瞬变体系
其中折算为2个单铰结点的 复铰结点有6个
∞(II III)
其中折算为3个单铰结点的 复铰结点有2个 单刚结点 2个 g 2 和基础相连的支杆 0个 b 0
W 3m 3g 2h b
314 3 2 218 0
∞(II III)
刚片II (I II) (I III) 刚片III
刚片I
几何不变且无多余约束
(I II) 刚片II (I III) 刚片III
刚片I
几何不变且无多余约束
7/73
【作业2】求图示系统的计算自由度
图1 并进行几何构造分析

刚片2
例2：
刚片3 没有多余约束的几何不变体系
没有多余约束 的几何不变体系
§2-3 几何构造分析方法
2）分析已组成的体系 例1：
上部作为 刚片1 地基作为刚片2
结论：没有多余 约束的几何不 变体系。
例2：
1 2
二元体
结论：内部没有 多余约束的几何 不变体系。
§2-3 几何构造分析方法
例3：
o
虚铰
难点：
单铰、复铰、实铰、虚铰、瞬铰、无穷铰、的区别。 如何准确计算平面杆系结构的计算自由度，计算自 由度和实际自由度的关系。 如何正确分析平面杆系结构的几何属性。
§2-1 几何构造分析的几个概念
结构是由若干根杆件通过结点间的联接及与支座 联接组成的。结构是用来承受荷载的，因此必须保证 结构的几何构造是不可变的。例如：
例2:
两组 平行
4
2 3 1 5 6 一组 平行
§2-5 几何构造分析举例
例3：
3 1 Ⅱ
2
结论： 杆1、杆2、杆3不交与 一点，因此该体系是无 多余约束的不变体系。
Ⅰ
例4:
1 Ⅰ 3 Ⅱ 2
结论： 杆1、杆2、杆3不交于 一点，该体系是无多余 约束的几何不变体系。
§2-5 几何构造分析举例
例5：
①
②
②
B
D
D
应注意形成虚铰 的两链杆必须连 接相同的两个刚 片
Ⅰ Ⅰ 实铰 1 2 3
Ⅱ
Ⅲ
Ⅱ O 虚铰
虚铰-瞬铰
O .
.
O’
A
C
B
D
无穷铰
实铰 单铰 虚铰（瞬铰） 无穷铰
§2-2 几何不变体系的组成规律

A a
4
B
B 杆通过铰 瞬变体系 瞬 变 体 系
瞬 变 体 系
常 变 体 系

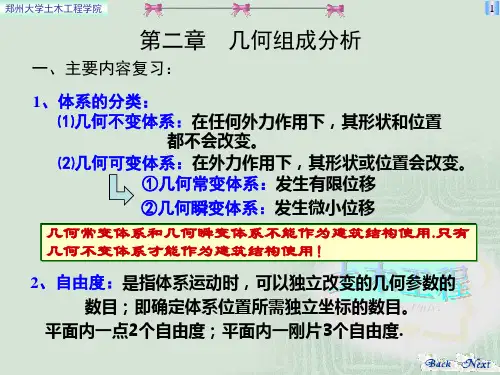

郑州大学土木工程学院
5
规则四、一点与一刚片用两 根不共线的链杆相联，组成无多 余约束的几何不变体系。
1
A
A
2
B
C
两根共线的链杆联一点 瞬变体系
两根不共线的链杆联 结一点称为二元体。
在一体系上增加（或减去）二元体不改变原体系的机 动性，也不改变原体系的自由度。
郑州大学土木工程学院
2
3、约束：在体系内部加入的减少自由度的装置。 ⑴单链杆：仅在两处与其它物体用铰相连，不论其形状和 铰的位置如何。 一根链杆可以减少体系一个自由度，相当于一个约束。 多余约束：不减少体系自由度的约束。 注意：多余约束将影响结构的受力与变形。 ⑵单铰： 联结 两个 刚片的铰。 一个单铰可减少体系两个自由度相当于两个约束。 ⑶虚铰（瞬铰） 联结两刚片的两根不共线的链杆相当于一个单铰即瞬铰。 ⑷复铰（重铰）联结三个或三个以上刚片的铰 联结n个刚片的复铰相当于n-1个单铰，相当于 2(n-1)个约束！ ⑸刚性连接——固定支座、刚节点 一个刚性连接可减少体系三个自由度相当于三个约束。
郑州大学土木工程学院
8
1-4、瞬变体系在一般荷载作用下 （C ） A 产生很小的内力 B 不产生内力 C 产生很大的内力 D 不存在静力解答 1-5、从一个无多余约束的几何不变体系上去除二元体后得到 的新体系是 （A ） A 无多余约束的几何不变体系 B 有多余约束的几何不变体系 C 几何可变体系 D 几何瞬变体系 1-6、图示体系是什么体系？ （C ） A 无多余约束的几何不变体系 Ⅲ B A B 有多余约束的几何不变体系 C C 几何可变体系 Ⅱ Ⅰ D 几何瞬变体系

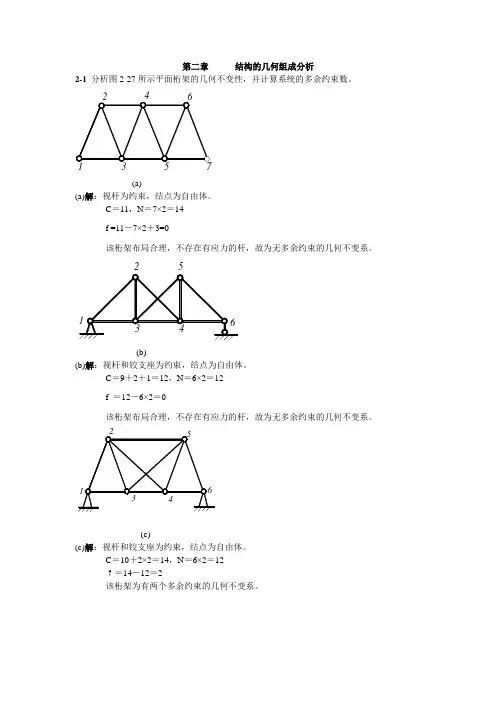

第二章 结构的几何组成分析2-1 分析图2-27所示平面桁架的几何不变性，并计算系统的多余约束数。

3571(a)(a)解：视杆为约束，结点为自由体。

C ＝11，N ＝7×2＝14f =11－7×2＋3=0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。

(b)(b)解：视杆和铰支座为约束，结点为自由体。

C ＝9＋2＋1＝12，N ＝6×2＝12f ＝12－6×2＝0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。

(c)(c)解：视杆和铰支座为约束，结点为自由体。

C ＝10＋2×2＝14，N ＝6×2＝12ｆ＝14－12＝2该桁架为有两个多余约束的几何不变系。

1217(d)(d)解：视杆和铰支座为约束，结点为自由体。

C ＝30＋3＝33，N ＝17×2＝34ｆ＝33－34＝-1故该桁架为几何可变系。

8(e)(e)解：视杆为约束，结点为自由体。

C ＝13，N ＝8×2＝16ｆ＝13－16＋3＝0将1-2-3-4、5-6-7-8看作两刚片，杆3-6、杆2-7、杆4-5相互平行，由两刚片原则知，为瞬时可变系统。

6(f)(f)解：视杆和固定铰支座为约束，结点为自由体。

C ＝22＋3×2＝28，N ＝14×2＝28ｆ＝28－28＝0将12-13-14、7-11-12、1-2-3-4-5-6-7-8-9-10看作三刚片，三刚片由铰7、铰12、铰14连结，三铰共线，故该桁架为瞬时可变系统。

(g)(g)解：视杆和固定铰支座为约束，结点为自由体。

C＝24＋4×2＝32，N＝16×2＝32ｆ＝32－32＝0由于杆15-14-3、杆12-11-4、杆9-5相交于一点，故该桁架为瞬时可变系。

(h)(h)解：视杆和固定铰支座为约束，结点为自由体。

C＝12＋2×2＝16，N＝8×2＝16ｆ＝16－16＝0该桁架布局合理，加减二元体之后，无有应力的杆，故该桁架为无多余约束的几何不变系。

2019/9/6
A
B
C
Ⅲ
如图示，三刚片用三个不共线的 铰相连，故：该体系为无多余约 束的几何不变体系。
结构力学
36
（Ⅰ,Ⅱ）
Ⅰ (Ⅰ,Ⅲ) Ⅱ
Ⅲ
Ⅰ Ⅱ
Ⅲ
(Ⅰ,Ⅲ)
三刚片以三个无穷远处虚铰相连 组成瞬变体系
（Ⅱ，Ⅲ）
（Ⅰ,Ⅱ）
（Ⅱ，Ⅲ）
如图示，三刚片以共线三铰相连几何瞬变体系
2019/9/6
结构力学
② 在结构计算时，可根据其几何组成情况，选择适 当的计算方法；分析其组成顺序，寻找简便的解 题途径。
由若干杆件用各种结点连接而成的杆件体系，当 能承受一定范围内任意荷载时，称为杆件结构。不能 承受任意荷载的体系称为机构。
2019/9/6
结构力学
5
2-1-2 体系的分类
在忽略变形的前提下，体系可分为两类：
静定结构 — 几何特征为无多余约束几何不变。
2019/9/6
结构力学
21
2-2-1 静定结构组成规则
规则1 一刚片规则（二元体规则）
一个刚片与一个 点用两根链杆相连， 且三个铰不在一直线 上，则组成几何不变 的整体，并且没有多 余约束。
2019/9/6
图2-8
结构力学
A C
1 A2
22
在体系上用两个不共线杆件或刚片连接一个新
掌握： 体系的计算自由度的概念及计算，无多余 约束的几何不变体系的几何组成规则，及 常见体系的几何组成分析。
了解： 结构的几何特性与静力特性的关系。
2019/9/6
结构力学
4
§2-1 几何构造分析的几个概念
2-1-1 几何构造分析的目的
① 研究结构正确的连接方式，确保所设计的结构能 承受荷载，维持平衡，不至于发生刚体运动。

结构工程师结构力学几何组成分析例题(二)几何组成分析例题[例1-1] 分析图1-4(a)所示体系的几何组成。

[解] 体系的自由度W=3×3-2×2-5=0。

根据两元片规则，将地基延伸至固定铰A、C处，并将地基作为刚片I，将杆件BEFG作为刚片Ⅱ(图1-4(b))，刚片I和Ⅱ由支座链杆B、等效链杆AE、CG相连接，这三根链杆不相交于一点，体系是几何不变的，且无多余约束。

[例1-2] 分析图1-5(a)所示体系的几何组成。

[解] 体系的自由度W=3×10—2×12—6=0。

将地基并连同杆件ACG、BFJ作为刚片I、杆件DH、EI作为刚片Ⅱ、Ⅲ(图1-5(b))，则刚片I、Ⅱ、Ⅲ由三个虚铰(IⅡ)、(IⅢ)、(ⅡⅢ)两两相连，其中虚铰(ⅡⅢ)由一组平行链杆形成，而虚铰(IⅡ)、(IⅢ)的连接线平行于形成虚铰(ⅡⅢ)的两根平行链杆，可视为三虚铰在同一直线上，体系为瞬变体系。

[例1-3] 分析图1-6(a)所示体系的几何组成。

[解] 体系的自由度W=3×8—2×10-4=0。

根据两元片规则，将地基延伸至固定铰A处，并将地基作为刚片I，将CEF作为等效刚片Ⅱ，DB杆作为刚片Ⅲ，这三个刚片由三个虚铰(IⅡ)、(IⅢ)、(ⅡⅢ)两两相连，如图1-6(b)所示。

因形成无穷远处的两个虚铰(IⅢ)、(ⅡⅢ)的两组平行链杆不相互平行，故体系是无多余约束的几何不变体。

[例1-4] 分析图1-7(a)所示体系的几何组成。

[解] 体系的自由度W=3×9—2×12—3=0。

根据一元片规则，去除图1-7(a)所示体系的一元片，得图1-7(b)所示体系。

再将杆件AB、CE、DF分别作为刚片I、Ⅱ、ⅡⅢ，这三个刚片由三组平行链杆形成的三个无穷远处的虚铰(IⅡ)、(IⅢ)、(ⅡⅢ)两两相连，根据三刚片连接规则，体系为无多余约束的几何可变体系(无穷远处的三个点在一广义直线上)。

1、思路
三、多跨静定梁的计算
①计算次序与构造次序相反 ②计算方法：分层法（对结构进行几何组成分析，分清基本部 分和附属部分；先计算附属部分的反力和内力，再计算基本部 分的反力和内力。） ③计算关键：基本部分和附属部分之间的相互连接力（作用力 和反作用力），求出这些连接力后，各部分当作单跨静定梁来 计算。分段作内力图。拼接 2 、分析步骤 ① 几何组成分析：先作层次图、分清主次部分，从最上层 的附属部分开始计算； ② 分层法：将附属部分的支座反力反向指其基本部分，就 是加于基本部分的荷载，再计算基本部分；
静定刚架内力计算及内力图的绘制
1、内力正负的约定
剪力和轴力规定同梁；弯矩不分正负，画在受拉边 2、几点说明：
(1)在结点处有不同的杆端截面： 采用两个下标
3、作刚架内力图的步骤
（1）求支座反力 （2）采用截面法，先求出各控制截面（含杆端）内力，然后 利用杆端内力分别作各杆的内力图，各杆内力图合在一起就是 刚架的内力图。 （3）内力图的校核
三、二元体规则
在一个体系上增加一个二元体 或拆除一个二元体，不会改变 原有体系的几何构造性质
（1）一铰在无穷远处
三个刚片用两个实铰或在有限远处的虚铰与一个无限远处虚铰相 联结，
若形成虚铰的一对平行链杆与另两铰连线不平行几何不变体系； 若形成虚铰的一对平行链杆与另两铰连线平行几何瞬变体系 若形成虚铰的一对平行链杆与另两铰连线平行且三者等长几何常 变体系
③ 内力图：各单跨梁的内力图连在一起。
例1：作内力图
1、几何组成分析： 2、分层法： 将附属部分的 支座反力反向 指其基本部分， 就是加于基本 部分的荷载； 3、内力图：各 单跨梁的内力 图连在一起
（KN.m）
10KN

C
几何不变体系，且无多余约束。 例
A B C
解
A B
Ⅱ
C
Ⅰ 几何不变体系，且有一个多余约束。
2-4 例题与习题
例 例
A
解
去掉二元体
解
从A点开始， 依次去掉二元体。 几何不变体系， 且无多余约束。
可变体系，少一个约束
2-4 例题与习题
例 C D 例
B
A 解
E
F
解
从地基开始，依次增 加二元体AEF、ADE、 FCE、CBF。 几 何 不 变 体 系 ， AB 为一个多余约束。
2-4 例题与习题
例
解
■去掉二元体。
几何不变体系, 且有一个多余约束。
2-4 例题与习题
例
例
解 解 将折杆画成直杆； 将 画成 几何不变体系， 没有多余约束。
几何不变体系，有1个 多余约束。
2-4 例题与习题
例
B A C E D F G 解 ■从 G 点开始依次增 加二元体,最后判断平 行支链杆只需1根。 几何不变体系, 有 一个多余约束。 几何不变体系, 没 有多余约束。 ■从两边去掉 二元体 例
F
B
D E
几何不变体系，且 没有多余约束。 F
2-4 例题与习题
例 6
1 2 解 3 4 ■去掉与地基的连接， 解 只考虑上部结构 7 8 9 例
10
5
■去掉与地基的连接， 只考虑上部结构 7 6 3 2 4 几何不变体系, 无多余约束。 8 9 10 5
Ⅰ
Ⅱ
几何不变体系, 有一个多余约束。
2-4 例题与习题
第2章 几何机动分析
2-1几何不变体系与几何可变体系 2-2几何不变体系的组成规律 2-3瞬变体系与常变体系 2-4例题与习题

习题2-12图习题2-12解答图
习题2-13试对图示体系进行几何组成分析。
习题2-13图习题2-13解答图
解：将原图结点进行编号，并将支座6换为单铰，如图（b）。取基础为刚片Ⅰ，△134为刚片Ⅱ，△235为刚片Ⅲ，由规则一知，三刚片用三个不共线的铰联结组成几何不变体。在此基础上增加二元体674、785，而杆38看作多余约束。杆910由铰联结着链杆10，可看作二元体，则整个体系为有一个多余约束的几何不变体系。
习题2-7试对图示体系进行几何组成分析。
习题2-7图习题2-7解答图
解：将题中的折杆用直杆代替，如图（b）所示。杆CD和链杆1由铰D联结构成二元体可以去掉；同理，去掉二元体杆CE和链杆2，去掉二元体ACB,则只剩下基础，故整个体系为几何不变体系，且无多余约束。
另外也可用基础与杆AC、杆BC是由不共线的三个铰联结，组成几何不变体，在此几何不变体上增加二元体杆CD和链杆1、杆CE和链杆2的方法分析。，
习题2-8试对图示体系进行几何组成分析。
习题2-8图习题2-8解答图
解：为了便于分析，对图中的链杆和刚片进行编号，分析过程见图2-21(b)。首先去掉二元体NMI、JNI，然后分析剩余部分。杆AD由固定支撑与基础联结形成一体，构成几何不变体，在此基础上增加二元体DEB、EFC、EHF形成刚片Ⅰ（注意固定铰支座与铰相同）；铰结△GIJ为刚片Ⅱ；刚片I与刚片Ⅱ之间用不交于一点的杆DI、杆GI、杆HJ相连，组成几何不变体。
习题2-18试对图示体系进行几何组成分析。
解：将原图结点进行编号，并将固定铰支座换为单铰，如图（b）。折杆AD上联结杆EF，从几何组成来说是多余约束；同理，折杆CD上联结杆EF也是多余约束。取基础为刚片Ⅰ，折杆AD为刚片Ⅱ，折杆CD为刚片Ⅲ。刚片Ⅰ与刚片Ⅱ是由链杆A和杆BD相连，刚片Ⅰ与刚片Ⅲ是由链杆C相连，注意，杆BD只能使用一次。由规则二知，体系为几何可变体系。

如果将链杆视为一刚片， 则三规律等价
三角形规律的应用技巧
• 1. 刚片的广义化 • 2. 约束的等价性 • 3. 二元体增减的等效性 • 4. 内部大刚片定义的灵活性 • 5. 瞬变体系的多样性
1. 刚片的广义化
三边在两边之和大于第三边时,能唯一地组 成一个三角形——基本出发点.
三刚片规则：
三个刚片用不在同 一直线上的三 个单 铰两两相连，组成 无多余联系的几何 不变体系。
2-2-1 静定结构组成规则
规则1 三刚片规则
三个刚片用 三个不共线单铰 两两相连可组成 一个静定结构， 它们统称为三铰 结构。
B
图2-7
根据这一规则可构造出如图2-8所示的各种三铰结构。
(a) 三铰刚架
(b) 三铰拱
(c) 有虚铰情况
(d) 三铰重合体系
图2-8 三铰结构和体系
需要注意的是：
自由度呢？
n=3
每个结点有 多少个
自由度呢？
n=2
每个单铰 能使体系减少 多少个自由度
呢？ s=2
每个单链杆 能使体系减少
多少个 自由度呢？
s=1
每个单刚结点 能使体系减少
多少个 自由度呢？
s=3
刚片增减法
§2-3 体系的计算自由度：
计算自由度等于刚片总自由度数 减总约束数
W = 3m-(3g+2h+b) m---刚片数（不包括地基） g---单刚结点数 h---单铰数 b---单链杆数（含支杆）
一辆这路上行驶的自行车有几个 自由度？哪几个？
2-1-3 约束分类
根据对自由度的影响，体系中的约束可分为 两类：
• 除去约束后，体系 的自由度将增加， 这类约束称为必要 约 束 ， 如 图 2-5a 中 结构除去水平链杆 A后，原来的结构 变为图2-5b所示的 可动体系，因此A 是必要约束。(a) 超静定CBDI
