一、发射天线的作用广播电视发射台的主要设备包括了:信号源系统、发射机设备以及铁塔和天馈线系统。
在广播电视传输的各个环节中,天馈线系统是各环节中最终的主要设备之一,其作用是将广播电视信号以电磁波的形式向空间传送能量。
天线可以向周围辐射电磁波能量,在计算天线辐射场强时,天线的增益若能提高3dB,则相当于发射机有效功率提高一倍。
因此,使用较高增益的天线更具有较大的使用价值。
二、天线的发展1、1887年郝兹在验证电磁波存在时使用了双球发射天线和单环天线。
2、1897年出现了能实现5Km通信的大型长波天线。
3、4、205、306、4071231中,用的较多的是驻波比和回波损耗。
一般发射天线的输入阻抗为50Ω。
驻波比就是行波系数的倒数,其值在 1 到无穷大之间。
驻波比为 1,表示完全匹配;驻波比为无穷大表示全反射,完全失配。
在天线系统中,一般要求驻波比小于 1.1,但实际应用中 VSWR 应小于1.15。
过大的驻波比会加大发射机反射功率。
回波损耗就是反射系数绝对值的倒数,以分贝值表示。
回波损耗的值在 0dB 的到无穷大之间,回波损耗越大表示匹配越差,回波损耗越大表示匹配越好。
0 表示全反射,无穷大表示完全匹配。
在天线系统中,一般要求回波损耗大于 26dB。
2、天线的极化方式天线辐射的电磁波可以是线极化,椭圆极化或圆极化。
极化是指电场矢量端点随时间变化时运动轨迹的形状,取向和旋转方向。
电场矢量在空间任何瞬时固定不变的电磁波称线极化波。
工程上电场矢量和地面平行的称水平极化;与地面垂直的称垂直极化波;与地面倾斜某一角度的称斜线极化。
当电场时间顺时针方向旋转是右旋极化,向反时针方向旋转是左旋极化。
而轨迹为一椭圆则为椭圆极化。
辐射某种极化电磁波的天线,称为某种极化天线。
极化损失就是发射天线的极形式和接收天线的极化形式不同时,接收功率的损失为极化损失。
3、天线的增益天线增益是用来衡量天线朝一个特定方向收发信号的能力,它是选择发射天线最重要的参数之一。
广播电视发射天线应用维护提纲:一、广播电视发射天线的类型和特点二、广播电视发射天线的应用与维护三、广播电视发射天线的常见问题及解决方法四、广播电视发射天线的维修与保养五、广播电视发射天线的发展和前景一、广播电视发射天线的类型和特点广播电视发射天线是将发射机产生的电波通过天线发射出去,以完成电信号的传输。
其类型主要分为四种:水平挂地式天线、倾斜式天线、立体式天线和大功率高天线。
水平挂地式天线是最早采用的天线形式,简单实用、成本低,适用于平原地区;倾斜式天线内外边缘的高度不同,信号在水平方向和垂直方向都具有较好的方向性;立体式天线采用了多个发射天线组成的三角锥形体结构,具有较宽的有效功率带宽,适用于山区和高密度市区;大功率高天线将较高的天线放置在较高的塔桅上,它主要用于较远距离的无线电信息传输。
二、广播电视发射天线的应用与维护广播电视发射天线的应用十分广泛,主要用于广播电影、电视、社交媒体传播等方面。
其维护需要注意以下几点:1.定期检查天线和其支撑结构的牢固程度,如发现松动或腐蚀,应及时处理。
2.定期检查线路的连接和电缆的磨损程度,如发现破损或老化,应及时进行更换。
3.定期检查天线罩是否完好,如发现罩体存在破损或损耗应及时作出修复和更换,在维护过程中还应切勿破坏罩体的绝缘表面。
4.定期检查发射效率和信号质量,如发现发射效率下降或者信号质量劣化,应及时找出原因并及时修复才能确保广播电视的设备正常运行。
三、广播电视发射天线的常见问题及解决方法1. 天线内部腐蚀问题解决方法:①加强保养,保持天线内部干燥;②定期检查及时更换铜管;③定期进行清洗防止腐蚀。
2. 天线塔倒塌问题解决方法:①定期检查塔身牢固程度,发现有问题及时维护;②发现问题进行紧急处理,防止危害人民生命财产。
3. 天线谐波污染问题解决方法:①加强天线防雷,安装过继式天线;②增加天线及建筑间距,防止谐波污染的扩大;③定期检查天线的安装及稳定度,早发现,早处理。

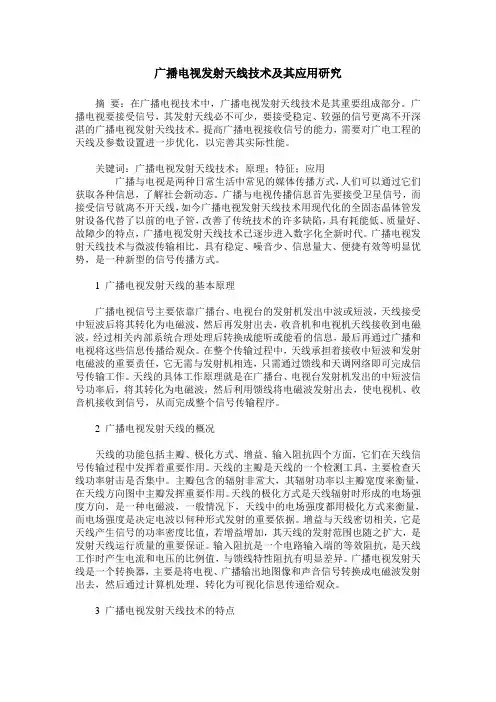

广播电视发射天线技术及其应用研究摘要:在广播电视技术中,广播电视发射天线技术是其重要组成部分。
广播电视要接受信号,其发射天线必不可少,要接受稳定、较强的信号更离不开深湛的广播电视发射天线技术。
提高广播电视接收信号的能力,需要对广电工程的天线及参数设置进一步优化,以完善其实际性能。
关键词:广播电视发射天线技术;原理;特征;应用广播与电视是两种日常生活中常见的媒体传播方式,人们可以通过它们获取各种信息,了解社会新动态。
广播与电视传播信息首先要接受卫星信号,而接受信号就离不开天线,如今广播电视发射天线技术用现代化的全固态晶体管发射设备代替了以前的电子管,改善了传统技术的许多缺陷,具有耗能低、质量好、故障少的特点,广播电视发射天线技术已逐步进入数字化全新时代。
广播电视发射天线技术与微波传输相比,具有稳定、噪音少、信息量大、便捷有效等明显优势,是一种新型的信号传播方式。
1 广播电视发射天线的基本原理广播电视信号主要依靠广播台、电视台的发射机发出中波或短波,天线接受中短波后将其转化为电磁波,然后再发射出去,收音机和电视机天线接收到电磁波,经过相关内部系统合理处理后转换成能听或能看的信息,最后再通过广播和电视将这些信息传播给观众。
在整个传输过程中,天线承担着接收中短波和发射电磁波的重要责任,它无需与发射机相连,只需通过馈线和天调网络即可完成信号传输工作。
天线的具体工作原理就是在广播台、电视台发射机发出的中短波信号功率后,将其转化为电磁波,然后利用馈线将电磁波发射出去,使电视机、收音机接收到信号,从而完成整个信号传输程序。
2 广播电视发射天线的概况天线的功能包括主瓣、极化方式、增益、输入阻抗四个方面,它们在天线信号传输过程中发挥着重要作用。
天线的主瓣是天线的一个检测工具,主要检查天线功率射击是否集中。
主瓣包含的辐射非常大,其辐射功率以主瓣宽度来衡量,在天线方向图中主瓣发挥重要作用。
天线的极化方式是天线辐射时形成的电场强度方向,是一种电磁波,一般情况下,天线中的电场强度都用极化方式来衡量,而电场强度是决定电波以何种形式发射的重要依据。
图1 天线发射原理简图
图2 发射天线的空间辐射方向图
效果就会增加;但层数太多造价就高,距离近了反而接收不好。
如果天线高度太高了,还要使主射束向下倾。
(2)极化的影响。
由于铁塔和馈有效发射功率低,容易烧坏天馈系统
和发射机。
(6)发射天线的带宽要足够,并
且驻波比都应满足小于1.1的要求。
因
滤波器的作用是使无效信号尽量
被限制的同时有效信号尽量能通过,
这就对其带宽边带效应要求相当高。
多工器的作用是利用频带较宽进
图3 贵州省广电局八四一台发射系统分布图。
广播电视发射天线应用探析一、引言广播电视发射天线是广播电视传输中的重要设备,它的设计和应用直接影响着广播电视信号的传输质量和覆盖范围。
随着科技的不断进步,广播电视发射天线的应用也在不断发展和完善,本文将就广播电视发射天线的应用进行探析。
二、广播电视发射天线的原理和分类1. 原理广播电视发射天线是将各种电信号转换成无线电磁波进行传播的设备。
它的基本原理是利用振荡电流产生电磁波,通过天线进行辐射,将电信号转换为无线电磁波信号发送出去,以便接收设备可以接收到这些信号。
2. 分类广播电视发射天线根据其工作频率和馈电方式的不同,可以分为多种类型,主要包括定向型天线、非定向型天线、定向天线、非定向天线等。
每种类型的天线都有其特定的应用场景和优势。
1. 定向型天线定向型天线是指在一个方向上具有较高的增益,而在其他方向上则具有较低的增益的天线。
这种天线通常用于传输距离较远的地区,如山区或乡村地区,以保证信号的覆盖范围和传输质量。
某地区的山区广播电视发射台通常会选择定向型天线来进行信号传输,以保证这些地区的广播电视信号能够稳定地覆盖到每一个角落。
定向天线是指天线的辐射波束能够在水平方向上具有强烈的指向性。
这种天线通常用于需要进行精确定位和方向传输的场景,例如在阵列天线系统中,定向天线可以根据需要进行电子扫描,以实现信号的定向传输。
随着通信技术和射频技术的不断进步,广播电视发射天线的发展趋势也在不断变化。
未来,广播电视发射天线将会朝着以下方向发展:1. 定向性和指向性增强随着通信网络的不断发展,对于广播电视发射天线的定向性和指向性的要求也会更加严格,未来的发射天线将会更加注重其在水平和垂直方向上的指向性增强,以提高信号传输的精准度和可靠性。
2. 多频段适配未来的广播电视发射天线将会更加注重其在不同频段下的适配性,尤其是在5G时代,将会对发射天线的频段适配性提出更高的要求,未来的发射天线将会更加重视其在多频段下的适配性。

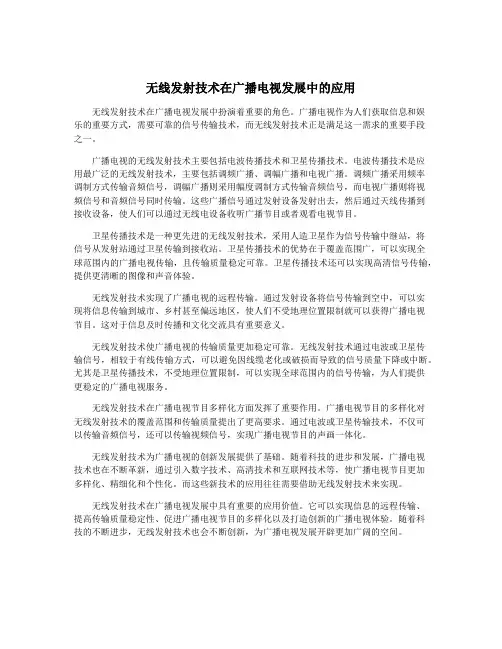

无线发射技术在广播电视发展中的应用无线发射技术在广播电视发展中扮演着重要的角色。
广播电视作为人们获取信息和娱乐的重要方式,需要可靠的信号传输技术,而无线发射技术正是满足这一需求的重要手段之一。
广播电视的无线发射技术主要包括电波传播技术和卫星传播技术。
电波传播技术是应用最广泛的无线发射技术,主要包括调频广播、调幅广播和电视广播。
调频广播采用频率调制方式传输音频信号,调幅广播则采用幅度调制方式传输音频信号,而电视广播则将视频信号和音频信号同时传输。
这些广播信号通过发射设备发射出去,然后通过天线传播到接收设备,使人们可以通过无线电设备收听广播节目或者观看电视节目。
卫星传播技术是一种更先进的无线发射技术,采用人造卫星作为信号传输中继站,将信号从发射站通过卫星传输到接收站。
卫星传播技术的优势在于覆盖范围广,可以实现全球范围内的广播电视传输,且传输质量稳定可靠。
卫星传播技术还可以实现高清信号传输,提供更清晰的图像和声音体验。
无线发射技术实现了广播电视的远程传输。
通过发射设备将信号传输到空中,可以实现将信息传输到城市、乡村甚至偏远地区,使人们不受地理位置限制就可以获得广播电视节目。
这对于信息及时传播和文化交流具有重要意义。
无线发射技术使广播电视的传输质量更加稳定可靠。
无线发射技术通过电波或卫星传输信号,相较于有线传输方式,可以避免因线缆老化或破损而导致的信号质量下降或中断。
尤其是卫星传播技术,不受地理位置限制,可以实现全球范围内的信号传输,为人们提供更稳定的广播电视服务。
无线发射技术在广播电视节目多样化方面发挥了重要作用。
广播电视节目的多样化对无线发射技术的覆盖范围和传输质量提出了更高要求。
通过电波或卫星传输技术,不仅可以传输音频信号,还可以传输视频信号,实现广播电视节目的声画一体化。
无线发射技术为广播电视的创新发展提供了基础。
随着科技的进步和发展,广播电视技术也在不断革新,通过引入数字技术、高清技术和互联网技术等,使广播电视节目更加多样化、精细化和个性化。
◄监测检测常见广播电视天线原理及应用文I甘肃省无线电监测站李升摘要:为加强频谱资源的全过程监管,推动频率使用效率提升,配合打击“黑广播”等非法设台行为,国家无线电办公室开展了频谱使用评估工作。
在对广播频段的评估屮,非常容易看到各种类型的广播天线。
本文研究了两种域常见的广播发射天线的辐射特性,并对它们的实际应用场景进行了探讨。
关键词:蝙蝠翼天线偶极子天线MATLAB__________________________/ 0前言当前,频谱资源供需矛盾日益突出,结构性紧缺现象显著。
为加强频谱资源的全过程监管,促进频谱资源更加规范、高效地使用,配合打击“黑广播”等非法设台行为,国家无线电办公室开展了频谱使用评估工作。
该项工作以 广播电视频段为重点,掌握重点频谱资源的实际使用和台 站设置情况,加强频谱资源事中事后监管,促进频谱使用 效率提高。
在采用移动监测车开展移动监测经过广电台址附近 时,经常可以看到广电铁塔上架设的各种各样的发射天 线。
每种天线有何特征,为什么要这样架设?本文基于 M A T L A B仿真软件,研究了两种最常见广播天线的工作 原理及应用场景。
1常见广播天线的辐射特性调频广播电台可以根据自己的节目套数、带宽、发射 机的功率、天线极化方式、塔高及其结构尺寸、覆盖范围 的要求,选用不同形式的发射天线。
目前小功率的调频电 台性能比较好的、比较常用的天线有以下几种。
1.1蝙蝠翼天线蝙蝠翼天线是由十字形旋转场天线发展而来的,普遍 用作调频广播和电视广播的发射天线。
蝙蝠翼天线由两个 空间和时间上相互正交、等幅馈电的蝙蝠翼形对称振子构 成。
蝙蝠翼天线从其结构上来看,可以看成是一种特殊的 电对称振子,或者说是由电对称振子演变而成的,其基本 结构如图1所示。
图1蝙蝠翼天线结构示意图蝙蝠翼天线的水平方向性函数为:cos(^COS0)-COS^2cos(印 sin0)-c o s^22 2 2 2sind cosdL」式中p= 2;r",为相移常数。
浅析无线发射技术在广播电视发展中的应用无线发射技术是指利用电磁波进行数据传输的技术,广泛应用于无线通信、广播电视、无人机等领域。
在广播电视领域,无线发射技术发挥着重要的作用,为人们提供了高质量的电视节目服务。
本文将从技术原理、发展历程、应用现状和未来趋势四个方面,对无线发射技术在广播电视发展中的应用进行浅析。
一、技术原理无线发射技术是指将电视节目的图像、声音等信息转换成电磁波,并通过天线进行传输的技术。
其基本原理是利用变化的电场和磁场产生的电磁波,在空间中传播并被接收器接收并解码成原来的图像和声音。
无线发射技术主要包括调制解调、射频信号处理、天线传输等环节,其中调制解调是将电视信号按照一定的规律转换成适合传输的信号,射频信号处理是将调制好的信号进行功率放大和频率转换,天线传输是将处理好的信号通过天线进行传输。
二、发展历程无线发射技术在广播电视发展中的应用可以追溯到上世纪初,当时人们利用无线电技术进行广播电视信号的传输。
随着电视技术的不断发展,无线发射技术也在不断创新和完善。
上世纪五六十年代,黑白电视成为主流,人们开始使用VHF和UHF频段进行广播电视信号的传输。
上世纪八九十年代,彩色电视成为主流,人们开始使用调频和调幅技术进行数字信号的传输。
进入21世纪,数字电视和高清电视成为主流,人们开始使用DVB-T、DVB-S、ATSC等技术进行数字信号的传输,实现了广播电视信号的高清化、数字化和多样化。
三、应用现状目前,无线发射技术在广播电视领域的应用已经非常普遍。
在地面广播方面,DVB-T技术已经在全球范围内得到广泛应用,实现了数字电视信号的覆盖和传输。
在卫星广播方面,DVB-S技术已经实现了卫星高清、宽频和多信道电视节目的传输。
随着5G技术的逐步成熟和商用,未来还将有更多的无线发射技术应用于广播电视领域,为用户提供更加丰富多样的电视节目服务。
四、未来趋势未来,无线发射技术在广播电视发展中的应用将呈现出以下几个趋势:1.高清化趋势:随着人们对画质的要求不断提高,高清电视将成为未来主流,无线发射技术需要不断创新,提高信号的传输质量和稳定性。

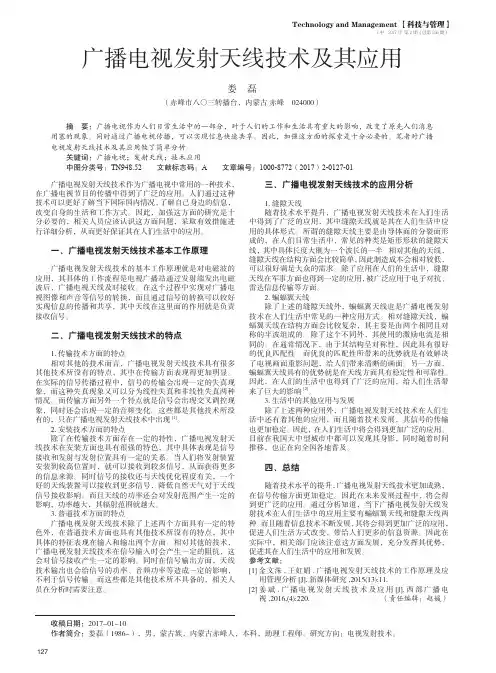

广播电视发射天线技术及应用
摘要:广播电视发射天线是广播电视发射系统中的重要组成部分之一。
本文对广播电视发射天线的原理进行了分析,从发射天线的基础知识、分类、运用等方面进行论述。
为广播电视发射天线设计、设置提供了依据,同时要远离天线电磁污染幅射区,使广播电视发射天线技术应用更为广泛。
关键词:发射天线技术应用
随着科学技术的不断发展,广播电视发射天线技术得到广泛的应用,从过去的高能耗、低质量、故障多的电子管发射机,逐步跨入了广播电视发射天线的数字化时代。
特别是随着新技术的不断涌现,使广播电视发射天线不断推出新的技术,用新的科技改造和发展了广播电视发射天线这个传统媒体。
1、广播电视发射天线的概况
广播电视发射天线是广播电视发射系统中的重要组成部分之一,而天线又是发射系统的重中之重。
广播电视发射天线主要有天线的输入阻抗、天线的极化方式、天线的增益、天线的主辦等性能组成的。
天线的输入阻抗是应用天线与馈线的连接,输入电压与输入电流的比值。
天线与馈线的连接,是天线输入阻抗,也是馈线的特性阻抗,天线的输入阻抗随频率的变化而变化。
天线的匹配就是要消除天线输入阻抗的电抗分量,使电阻分量尽可能地接近馈线;天线的极化方式就是天线辐射的电磁波,极化是电场矢量随时间变化运动轨迹的形状和方向。
天线增益是衡量天线朝一个特定方向收发信
号的能力,也是发射天线最重要环节。
一般来说,天线增益的提高主要依靠减小垂直面,而在水平面上保持全向的辐射性能。
天线的主辦可以用主辦宽度这一参量来表示天线功率辐射击是否集中等,这些就构成了广播电视发射天线。
广播电视发射天线是一种导行波与自由空间波之间的转換器。
是广播电视主要的发射机输出的声音图像及其信号,转换成空间电磁波信号,并使电磁波能量向水平方向集中,为此各频段的天线在发射塔上,组阵来提高增益。
组阵后天线空间方向性得到增益,就可以通过建立数学模型,并利用计算机进行处理,得到最佳可视化。
这就对利用广播电视发射天线,进行覆盖规划起到了十分重要的意义。
2、广播电视发射天线技术
随着改革开放的加快,我国的经济的不断发展、社会的进步,人民生活水平普遍提高,同时也促进了城市的建设发展。
随着城市规模的不断扩大,使过去广播电视发射天线逐步不能适应现代社会的发展。
为了处理好城市发展与广播电视发射天线间的矛盾,有必要使广播电视发射天线技术不断发展,利用现代科技为其服务,要积极利用科学有效地保护天线场区,保护人们生活居住的环境和健康。
广播电视发射天线是利用广播电视信号发射,发射机通过天线发射无线电波,供给听众观众收听收视。
广播电视发射有直播和转播两种。
而广播电视发射天线频率分为中波发射频率,波长发射频率,短波发射频率,而广播电视发射天线主要应用中短波发射技术。
2,1中短波发射基本结构
中短波发射主要设备是广播发射机和天馈线,广播电视节目传送设备包括卫星接收站、微波机、收转机等。
而电源设备包括变电站和配电间这两方面,冷却设备包括水冷和风冷系统,还有监测监听设备等就组成了广播电视发射天线中短波发射基本结构。
2.2中短波发射的特点
中波共划分120个频道,在此频段无线电波是沿地面传播的。
由于地波传播稳定性强,抗干扰能力好,接收质量稳定,发射机功率平稳等相互结合所以就应用中小功率来发射中波;短波频段适用于远距离的国际广播。
中短波对广播电视发射天线技术有这重要的作用。
3、广播电视发射天线技术特性
广播电视发射天线普遍采用低电平中的频调制方式,通过变频器使其变频到某一特定频道的信号,然后进行功率放大,再馈送到天线发射出去。
广播电视发射天线可按图像发射和伴音发射来分,单通道或合放式可按一般特性和传输特性来分。
一般特性:是指输入和输出特性,输入特性包括视频和音频输入,输出特性包括输出功率、影声功率、工作频段、输出负载阻抗、已调信号波形的稳定性等;传输特性:是用图像通道传输和伴音通道传输,图像通道的传输是线性和非线性失真等,伴音的传输就是音频振幅一频率特性、音频谐波失真、调频杂音等,这些就是广播电视发射天线技术重要的特性。
4、广播电视发射天线技术的场区保护
广播电视发射天线技术的场区保护包括两方面:中波天线区的保护和天线区周围人身的防护。
中波天线区的保护是在中波天线附近建楼房,是否影响中波广播无线电波的传播,城市规划部门和建设单位并不十分了解。
一方面,保护条例已作出了明确规定;另一方面,应从中波无线电波传播特性的角度来阐明,建楼房应远离天线;天线区周围人身的防护是中波广播发射天线场区的电磁污染与人
身健康,在天线的近场区,在此区域电磁能最还未形成辐射能,不仅在其电场和磁场之间相互交变,而且还与天线发射的场源相互交换。
既有从天线发射出去的电磁能,也有部分不断返回到天线场源的电磁能。
加强中波广播发射天线场区的保护其意义重大,关系到为人民群众提供优质便捷的服务,关系到广播电视发射天线事业的可持续发展,同时也关系到城市的市政建设和人民群众生活环境的安全。
5、广播电视发射天线技术的应用
在广播电视发射天线技术的应用,是我国发展的主要基础。
广播电视发射天线技术应用是城市走向数字电视和数据传输是链路,现在从广播电视发射天线到卫星上行站、有线电视网等都选择使用数字化,其质量高、效果好。
通过广播电视发射天线传输广播电视直播信号,改变了以往只靠微波中继传输的方法,也消除了由于微波中继引起的噪声,而保证了信号的可靠性。
同时我们还要加强广播电视发射天线场区的保护,避免电磁波辐射的危害。
若要长期居住,应远离此地。
改善电磁波对环境的危害,使我们生活、居住的环节
越来越安全。
让广播电视发射天线技术的应用更为安全广泛。
广播电视发射天线技术的应用具有传输频极宽,通信容量大,干扰小,抗干扰能力强的特点,因此广播电视发射天线技术的应用,极大提高了广播电视发射天线技术,一直受到广播电视业的青睐,现在仍然是发展广播电视的主要途径。
参考文献
[1]肖大明,中波广播发射天线原理与场区保护广播电视信息(下半月刊),2007,11,
[2]孙德明,中波广播发射天线的原理与维护电子制作2007,11,
[3]李卉云,中波广播发射天线的原理硅谷2010,15,
[4]朴哲,浅谈调频广播发射天线极化方式应用改造实践,黑龙江科技信息,2010,20,
[5]管延发,广播电视发射天线技术及应用价值工程,2010,11,。
