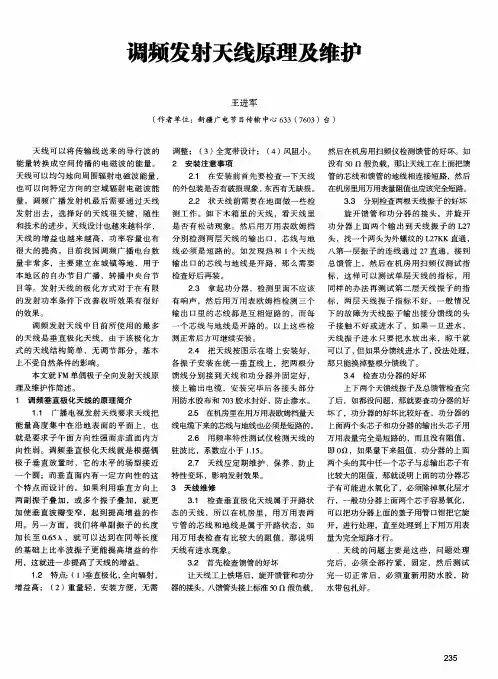

调频发射天线

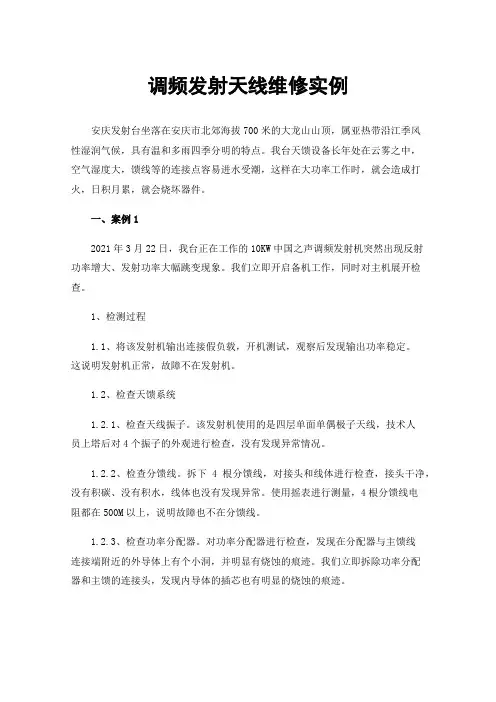

调频发射天线维修实例安庆发射台坐落在安庆市北郊海拔700米的大龙山山顶，属亚热带沿江季风性湿润气候，具有温和多雨四季分明的特点。

我台天馈设备长年处在云雾之中，空气湿度大，馈线等的连接点容易进水受潮，这样在大功率工作时，就会造成打火，日积月累，就会烧坏器件。

一、案例12021年3月22日，我台正在工作的10KW中国之声调频发射机突然出现反射功率增大、发射功率大幅跳变现象。

我们立即开启备机工作，同时对主机展开检查。

1、检测过程1.1、将该发射机输出连接假负载，开机测试，观察后发现输出功率稳定。

这说明发射机正常，故障不在发射机。

1.2、检查天馈系统1.2.1、检查天线振子。

该发射机使用的是四层单面单偶极子天线，技术人员上塔后对4个振子的外观进行检查，没有发现异常情况。

1.2.2、检查分馈线。

拆下4根分馈线，对接头和线体进行检查，接头干净，没有积碳、没有积水，线体也没有发现异常。

使用摇表进行测量，4根分馈线电阻都在500M以上，说明故障也不在分馈线。

1.2.3、检查功率分配器。

对功率分配器进行检查，发现在分配器与主馈线连接端附近的外导体上有个小洞，并明显有烧蚀的痕迹。

我们立即拆除功率分配器和主馈的连接头，发现内导体的插芯也有明显的烧蚀的痕迹。

功率分配器外导体功率分配器和主馈线连接头1.2.4、检查主馈管。

首先对主馈管的接头内外导体进行清理，去除积碳、更换密封圈。

接上标阻后用网络分析仪进行测量， S=1.25。

说明主馈线在接头附近因打火烧蚀，内外导体会有一定程度的锈蚀，影响了该馈线的传输特性。

2、维修过程此时我们将该馈管截除约5米长，再安装上从厂家购买的一个主馈头。

同时我们还从厂家购买了一只功率分配器。

最后将天线、分馈线、功率分配器、主馈线全部安装连接好，并对所有接头做好防水处理。

最后再次使用网络分析仪对整个天馈系统进行测量，S=1.08，指标非常好。

之后我们将发射机连接上该天馈系统，开机测试，经一段时间观察，发射机状态良好，工作稳定，反射功率正常。

电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。

在发射台塔桅和天线都是基础性的关键设备。

（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。

关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。

可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。

一个发射台能否正常、有效地工作与它的天线质量也是分不开的。

2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。

在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MH z—223MH z内设置了12个频道，也称为VHF频段。

电视分米波段470MH z—960MH z内设置了56个频道，也称为UHF频段。

并规定了各电视频道图象载频和伴音载频的频率。

在VHF频段内，包含了调频广播的频段；在UHF 频段中包含了与其它行业合用的部分。

我国的彩色电视每个电视频道的必要带宽为8MH z；其中图象带宽为6MH z；伴音载频与图象载频相距6.5MH z。

彩色电视的发射，图象采用调幅方式，伴音采用调频方式。

图象信号与伴音信号的载波功率比为10：1。

我国的调频广播频段为87MH z--108MH z，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。

为了防止与电视信号相互干扰，电视的4、5频道已不使用。

关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

调频广播发射机的天线系统设计与优化随着科技的不断发展和人们对信息传播的需求不断增加，调频广播发射机的天线系统设计与优化变得尤为重要。

天线系统作为调频广播发射机的关键部分之一，直接影响着广播信号的传输质量和覆盖范围。

本文将从调频广播发射机的天线系统设计和优化两个方面进行探讨。

首先，调频广播发射机的天线系统的设计是至关重要的。

在设计过程中，需要考虑天线的类型、高度和方向。

根据实际需求和地理环境，选择合适的天线类型，如垂直天线、水平天线或者方向天线。

不同类型的天线适用于不同的环境，比如垂直天线适用于山区和平原，水平天线适用于城市和低地等。

此外，天线的高度也需要考虑，一般来说，天线的高度越高，传输范围越广。

然而，在实际设计中，需要考虑到天线的安装条件和成本等因素，以求得最佳平衡。

最后，天线的方向也有助于调整传输的角度，以达到最佳覆盖效果。

其次，调频广播发射机的天线系统还需要进行优化。

优化的目标是提高广播信号的传输质量和覆盖范围。

首先，可以通过改善天线的类型、高度和方向来优化天线系统。

如选择天线增益较高的类型、增加天线的高度以及调整天线的方向，都可以提高信号传输的品质和距离。

其次，可以通过调整天线的架设位置和与其他设备的距离来减少干扰。

例如，避免天线被高建筑物或其他电磁设备遮挡，同时与其他设备保持一定的距离，可以有效减少干扰信号的影响。

此外，对于天线系统的音频处理、调频技术和调频广播发射机的功率等方面也可以进行优化，以获得更好的广播效果。

除了天线系统的设计和优化，还需要考虑天线系统的安装和调试。

在安装过程中，要确保天线系统的固定稳固，同时防止外界因素（如风、雷电等）对天线系统的影响。

调试过程中，可以利用测量工具，如频谱分析仪、电磁辐射仪等，对广播信号进行检测和调整，以保证广播信号的传输效果。

在实际应用中，调频广播发射机的天线系统设计和优化是一个综合性的工程。

它需要考虑诸多因素，如地理环境、天线类型、天线高度、天线方向、设备干扰等等。

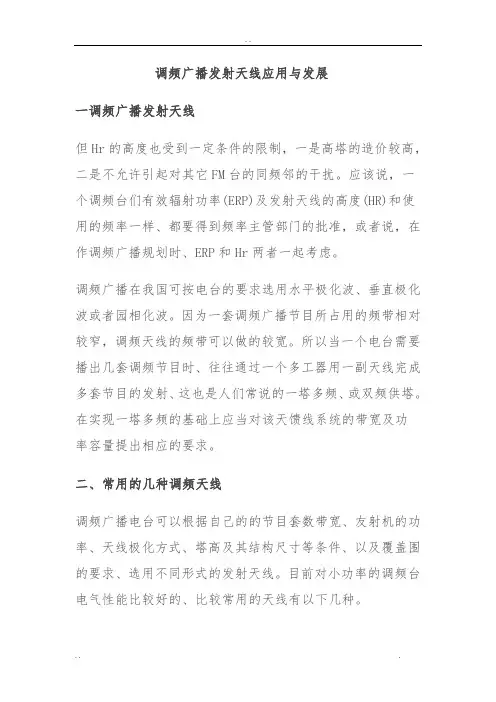

调频广播发射天线应用与发展一调频广播发射天线但Hr的高度也受到一定条件的限制，一是高塔的造价较高，二是不允许引起对其它FM台的同频邻的干扰。

应该说，一个调频台们有效辐射功率(ERP)及发射天线的高度(HR)和使用的频率一样、都要得到频率主管部门的批准，或者说，在作调频广播规划时、ERP和Hr两者一起考虑。

调频广播在我国可按电台的要求选用水平极化波、垂直极化波或者园相化波。

因为一套调频广播节目所占用的频带相对较窄，调频天线的频带可以做的较宽。

所以当一个电台需要播出几套调频节目时、往往通过一个多工器用一副天线完成多套节目的发射、这也是人们常说的一塔多频、或双频供塔。

在实现一塔多频的基础上应当对该天馈线系统的带宽及功率容量提出相应的要求。

二、常用的几种调频天线调频广播电台可以根据自己的的节目套数带宽、友射机的功率、天线极化方式、塔高及其结构尺寸等条件、以及覆盖围的要求、选用不同形式的发射天线。

目前对小功率的调频台电气性能比较好的、比较常用的天线有以下几种。

1蝙蝠翼天线蝙蝠翼天线无论在调频台还是电视台都普遍采用这种发射天线、其外形及馈电方式如图1--1所示。

它是一种水平极化天线，频带转宽，87---08MHZ风荷载较小、结构比较简单。

它是每一层都有4个振子翼相互垂直的安装在桅杆的四周形成两对正交的对称振子。

因此在水平面它基本做无方向性辐射。

由于塔的桅杆直径不大一般在0、1--0，2所以该天线的水平面方向的园度相当好约1-2DB为获得垂直面较强的方向性、往往系采用多层的蝙蝠翼天线。

其层数根据增益需要及桅杆的机械强度等因素确定。

中小功率调频台一般用2--4层、多层蝙蝠翼天线的相对增益可按下式估箅：蝙蝠翼振子的馈电方式有几种图b示是其中的一种、每个振子翼都以一根特性阻杭为75欧的分支电缆馈电、分支电缆的芯线通过一片T型的跳接铜片与振子翼的中心馈电点相接连、电缆馈电头的导体接于桅杆之上。

所有的分支电缆的另一端接功率分配器也是通常大家叫的变阻器的输出端口，最后与与主馈线相连。

全波段调频广播发射天线使用及故障检修实例【摘要】在已经装有多套电视发射天线的铁塔上加装新的天线，要考虑功率、覆盖场强分布图，桅杆、平台、直线段结构位置，天线结构、重量、原有天线等重要因素。

检修天线，排除故障处理方法至关重要。

【关键词】天线；故障；功分器；极化方式齐齐哈尔广播电视台调频广播于1993年建成，其发射设备由北京广播器材厂生产，天馈线系统由哈尔滨广播器材厂设计安装，该天馈线系统实际使用效果良好，性能指标达到国内先进水平，下面主要介绍其主要性能指标、结构、特点、安装、使用和维护以及故障检修实例。

1、天线主要性能指标1）工作频段：87～108mhz，分两段工作频率87～96mhz、96～108mhz。

2）极化方式：垂直极化、水平极化或45°极化。

3）输入接口：l27-50ω。

4）主馈线、输入端驻波比：优于1.3（主馈线使用svd-50-15-3）。

5）水平面方向图：全向或弱定向。

6）增益：相当于半波偶极子。

7）功率容量：≤2kw。

8）承受风力：≤10级。

2、天线结构该天线由4个紫铜管、用不锈钢管制成的半波折合振子（双臂长大于1.4m）和一个同轴功率分配器及其他附件组成。

每一天线振子由同轴线分馈电缆经λ/2 u形线转换联接到对称折合半波振子的两臂上，以达到对称馈电和阻抗匹配的目的。

当垂直极化共线排列等幅同相馈电时，可以获得优于45db的高增益。

若用户需要也可把它装配成水平极化或45°极化的天线，这些天线都能在全调频段上获得优于1.3的驻波比。

3、天线特点该天线调试简便、重量轻、受风面积小、易于安装维护。

用户如果发现某种极化方式的播出传送效果在该地区不够理想，还可根据需要更换成另一种极化方式，但更换后必须重新调配，使其在所需频道上驻波比最佳。

该天线性能稳定、实播效果好，其宽带性能可以用来与多工器配套工作，使多部小功率、不同频道的调频发射机共用一副天线同时播送节目，因而具有最经济的实用价值。

实用文档电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。

在发射台塔桅和天线都是基础性的关键设备。

（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。

关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。

可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。

一个发射台能否正常、有效地工作与它的天线质量也是分不开的。

2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。

在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MHz—223MHz内设置了12个频道，也称为VHF频段。

电视分米波段470MHz —960MHz内设置了56个频道，也称为UHF频段。

并规定了各电视频道图象载频和伴音载频的频率。

在VHF频段内，包含了调频广播的频段；在UHF频段中包含了与其它行业合用的部分。

我国的彩色电视每个电视频道的必要带宽为8MHz；其中图象带宽为6MHz；伴音载频与图象载频相距6.5MHz。

彩色电视的发射，图象采用调幅方式，伴音采用调频方式。

图象信号与伴音信号的载波功率比为10：1。

我国的调频广播频段为87MHz--108MHz，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。

为了防止与电视信号相互干扰，电视的4、5频道已不使用。

关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

技术交流摘要:通过调频天线抗干扰性能设计,对发射天线进行方向性设计、多层多面的增益和波束下倾,可以增加大功率调频发射的覆盖效果。

关键词:频发射天线优化设计方向性多层多面波束下倾根据省台指导和具体要求，中波台站需新增调频发射，因此，吉安八四一台新建设了调频发射的自立铁搭，增加50KW大功率调频发射天线。

在该项目之前，我们成立了项目工艺小组，主要研究探讨了调频发射天线增加主城区覆盖效果的问题———调频发射天线优化设计。

发射天线方向性设计理论上，单偶极子天线方向性函数式为水平方向性函数；Fv(Δ)＝1为垂直方向性函数;l为振子总和长度;λ为波长;θ为方位角;Δ为俯仰角。

不同臂长l的偶极子天线水平方向性图如图1所示。

广播电视工程上振子臂长l的选择，要以获得较高的增益同时又满足水平全向性为原则，一般宜选l＝（0.6～0.7）λ。

实际使用的振子长度应当为谐振长度，一般振子实际长度l0＝0.95l。

偶极子天线垂直方向性函数Fv（Δ）＝1，这就是说偶极子天线垂直方向性图是关于振子轴线的旋转体。

多层多面与天线的增益为了提高发射天线增益，实际都使用四面六层、四面八层的偶极板天线。

每层由四块偶极板正装而成的天线阵俯视图如图2所示。

该天线阵在远区任一点P的水平场强EP（θ），根据矢量叠加原理：式中Ai为第i副天线辐射场的相对振幅值；H（θ－εi）为单偶极板天线的水平方向性函数;εi为第i副天线主辐射方向与x轴正方向夹角;φH i为第i副天线以坐标轴原点为参考,由于波程差引起的空间相位角φH i＝kRcos(θ－εi)，R为原点到偶极子的距离；φK i为第i副天线输入端电流相位角，可以同层中任一副天线入口电流为参考，超前为正，滞后为负。

在计算图2所示的四面正装偶极板天线阵水平方向性函数时，考虑到反射板的作用以及几何对称性，实际上只需要计算偶极板A1，A2在第一象限的方向图即可，其余象限的方向图由此可以推出。

电流等幅同相馈电正装情况下，忽略中波台站发射调频的天线设计阴邹文婷. All Rights Reserved.2016/12技术交流f1（θ）的相位函数，式（4）可以简化成如下公式：相对场强Ep(θ)的模（这里也是水平方向性函数之模）：为了增强垂直方向图的方向性系数，提高增益，扩大覆盖面，如前所述，实际使用的四面八层偶极板天线，大大提高了天线增益。

浅谈调频发射天线问题分析作者：高伟来源：《科学与财富》2020年第26期摘要：在人们日常生活中，广播、电视作为生活必需品，是媒介传播的普遍形式。

通过广播与电视，人们可掌握自身所需信息，了解各行业、各领域信息动态。

而发射天线作为广播、电视的主要途径，通过发射天线，可传输广播调频信号，直播电视数据信息，发射天线是广播电视的重要数据传出渠道。

本文主要针对浅谈调频发射天线问题进行分析和讨论。

关键词：广播;调频;发射天线;问题一、调频广播发射机的主要技术特点1、抗干扰性较强在发展过程中，我国广播事业会受到高层建筑的影响，还会受到电磁波等信号的影响，此外，在广播信号传递的过程之中，不同信号的加入，也会对设备使用效率产生不利影响。

但是，在调频广播发射技术中，限幅处理功能在其中的有效应用，使其可以信号传输中的一些干扰信号进行自动摒弃。

但是，该技术的广泛应用，使发射机传递的信号发生了一定的变化，使其更高于寄生调频的信号。

与此同时，在收音机中，有一个非常重要的装置——有声装置电平，该装置能够对一些干扰声音进行过滤，这样就可以使人们收听广播的质量得到有效的提升。

2、信号稳定性强因为波长的物理特性，所以调频广播发射机信号在传播过程中非常稳定，在短距离传播中，该发射机信号的传播表现较为突出，能够在一定范围之内，进行电台信号的接收。

在利用该发射机进行短距离信号传播过程中，信号的质量也会更高。

目前为了达到扩大电台控制范围的目的，可以采用同频网的形式，在间隔一定距离的范围设置同频发射机，以扩大覆盖范围。

3、频带较宽调频电台优点较多，其中有一个较为重要的优点，那就是它的频带较宽，这个优点有一个重要的作用，那就是能使广播声音的质量得到提升，还能使声音变得更加真实。

但是，在一些发达城市中，该优点的表现并不突出，相反，在我国一些偏远地区之中，该优点的表现更为突出。

通过频带较宽的调频电台，人们所收听到的广播信号的质量会较好。

二、调频广播发射天线概述调频广播是一种无线发射广播，与传统有线广播相比，其具有不用立杆架线、覆盖区域广、安装维护便捷、投资少、通信质量高等优点，具有传统有线广播无可比拟的优势，已经取代了传统有线广播。

调频广播电视发射天线技术常见问题及维护措施摘要：广播电视发射天线技术是广播电视行业中至关重要的一环，近年来它的发展引起了业界的极大关注。

为了确保技术的应用效果以及广播信号的稳定传播，必须加强对调频广播电视发射天线系统的维护工作，保证调频广播电视发射天线技术在实际应用中的效能。

因此，在实际工作中，需要对调频广播电视发射天线技术给予更高的重视，并针对技术运行中可能存在的问题进行深入分析，采取切实有效的措施来进行系统维护，从而进一步提升广播电视信号传输的质量。

关键词：调频广播；电视发射技术；天线系统；维护；常见故障引文随着科技的不断进步，无线广播电视系统在人们的生活中扮演着越来越重要的角色。

在这个系统中，广播电视发射天线技术是其核心之一，直接影响着信号的传输和接收质量。

近年来，广播电视发射天线技术得到了迅速的发展，并逐渐成熟起来，有效地保证了广播电视信号的传输质量。

然而，随着社会的不断进步，民众对电视节目的需求也越来越高。

他们希望能够获得更稳定、更清晰、更多样化的广播电视信号。

为了满足民众的这一期望，我们需要重视调频广播电视发射技术的应用，并加大对其维护和优化创新的力度。

在日常工作中，我们应该注重广播电视发射天线设备的维护和升级，确保其运行状态良好。

同时，我们还应积极推进技术的创新，不断引入先进的发射天线技术，以提升信号传输的效果和质量。

通过这些努力，我们将为广播电视行业的健康发展打下坚实的基础，为民众提供更好的电视观看体验。

一、调频广播电视发射天线技术的相关概述（一）基本概念1.调频广播发射技术调频广播发射技术的设备和优化对于提供稳定的应用效果起到了关键作用。

通过调整发射频率，技术功能得到了增强，使得广播信号传输更加可靠。

基于立体声调的发射调频不仅能够确保技术性能的优势，还能在广播发射过程中根据需要灵活选择单声道或立体声道调频，实现操作的简捷和功能的多样化。

此外，采用多个频道模式和不同角度的信息传输可以进一步提升广播发射的整体效果。

调频广播与电视发射天线技术运用方法
调频广播与电视发射天线技术运用方法
调频广播与电视发射天线技术是现代通信技术的重要组成部分。

当今社会，广播与电视媒体是人们获取信息和娱乐最主要的渠道之一，而广播与电视发射天线是其传输媒介，发射天线的运用方法也是十分重要的。

传统的天线技术运用方法是使用针绝缘子、电气支撑等进行组装，近年来，微波器件与光电子技术的快速发展，给发射天线技术带来了新的发展。

在调频广播领域，发射天线的运用除了与广播内容的传输有关外，还有同调、比较载波幅值等问题需要解决。

发射天线远距离传输，其辐射性能和电性能也是需要保证的。

在电视领域，发射天线更加注重信号的质量和可靠性，它的运用不仅涉及到天线方向和辐射模型设计，还需要充分考虑电波干扰和其他因素的影响。

在电视天线的选型与设计过程中，常常需依据具体场地环境、朝向和频道标准进行选择。

电视发射天线的使用需要考虑到频率、波道、距离、功率等多个因素，，天线轨迹的优化则是决定天线传输质量的重要因素之一。

电视发射天线需选用性能优良的天线产品，同时需要根据具体情况选择理想的天线方向和辐射模型。

总之，调频广播与电视发射天线技术运用方法虽然涉及许多复
杂的技术问题，但是在现代通讯媒介中其地位依然重要。

大多数发射天线的应用场景是非常复杂和变化的，运用天线技术进行传输，必须根据实际情况精心设计和调试，以确保天线质量和传输效果的稳定。
