调频发射天线维修实例安庆发射台坐落在安庆市北郊海拔700米的大龙山山顶，属亚热带沿江季风性湿润气候，具有温和多雨四季分明的特点。

我台天馈设备长年处在云雾之中，空气湿度大，馈线等的连接点容易进水受潮，这样在大功率工作时，就会造成打火，日积月累，就会烧坏器件。

一、案例12021年3月22日，我台正在工作的10KW中国之声调频发射机突然出现反射功率增大、发射功率大幅跳变现象。

我们立即开启备机工作，同时对主机展开检查。

1、检测过程1.1、将该发射机输出连接假负载，开机测试，观察后发现输出功率稳定。

这说明发射机正常，故障不在发射机。

1.2、检查天馈系统1.2.1、检查天线振子。

该发射机使用的是四层单面单偶极子天线，技术人员上塔后对4个振子的外观进行检查，没有发现异常情况。

1.2.2、检查分馈线。

拆下4根分馈线，对接头和线体进行检查，接头干净，没有积碳、没有积水，线体也没有发现异常。

使用摇表进行测量，4根分馈线电阻都在500M以上，说明故障也不在分馈线。

1.2.3、检查功率分配器。

对功率分配器进行检查，发现在分配器与主馈线连接端附近的外导体上有个小洞，并明显有烧蚀的痕迹。

我们立即拆除功率分配器和主馈的连接头，发现内导体的插芯也有明显的烧蚀的痕迹。

功率分配器外导体功率分配器和主馈线连接头1.2.4、检查主馈管。

首先对主馈管的接头内外导体进行清理，去除积碳、更换密封圈。

接上标阻后用网络分析仪进行测量， S=1.25。

说明主馈线在接头附近因打火烧蚀，内外导体会有一定程度的锈蚀，影响了该馈线的传输特性。

2、维修过程此时我们将该馈管截除约5米长，再安装上从厂家购买的一个主馈头。

同时我们还从厂家购买了一只功率分配器。

最后将天线、分馈线、功率分配器、主馈线全部安装连接好，并对所有接头做好防水处理。

最后再次使用网络分析仪对整个天馈系统进行测量，S=1.08，指标非常好。

之后我们将发射机连接上该天馈系统，开机测试，经一段时间观察，发射机状态良好，工作稳定，反射功率正常。

调频广播发射机的天线特性与天线阵列设计调频广播发射机是广播电台中最重要的设备之一，它的天线特性和天线阵列的设计对广播信号的传输质量和覆盖范围有着重要的影响。

在本文中，我们将会探讨调频广播发射机的天线特性以及天线阵列的设计原理和方法。

一、调频广播发射机的天线特性1. 频率特性：调频广播发射机的天线需要具备良好的频率特性，即能够在整个广播频率范围内保持较为稳定的增益和辐射特性。

为了实现这一点，天线的设计需要考虑到不同频率下的匹配问题，并采用合适的调谐技术来实现。

2. 电气特性：天线的电气特性包括阻抗匹配、驻波比、谐振频率等。

阻抗匹配是指天线输入阻抗与发射机输出阻抗之间的匹配程度，如果阻抗不匹配会导致信号反射和功率损失。

驻波比表示天线输入端的驻波情况，对于调频广播发射机来说，驻波比应该尽可能小，以减小信号反射和能量损失。

谐振频率是天线能够以最大功率向空间辐射的频率，需要与发射机的输出频率相匹配。

3. 辐射特性：调频广播发射机的天线需要具备较为均匀的辐射特性，即在水平和垂直方向上都能够实现比较均匀的辐射。

这样可以保证广播信号的覆盖范围更广，听众在不同地点都能够接收到清晰的信号。

二、天线阵列的设计天线阵列是由多个天线组成的系统，可以通过控制不同天线的相位和振幅来实现对信号的调制和辐射。

天线阵列能够通过束化效应来实现信号的定向传输和增强覆盖范围。

1. 阵列设计原理：天线阵列的设计原理是基于波束成形技术。

通过控制多个天线的相位和振幅，可以使得辐射波束的主瓣方向指向特定的区域，从而增强该区域的信号强度。

在调频广播发射机中，天线阵列设计的主要目标是增强信号的覆盖范围，并避免信号的干扰。

2. 阵元间距：天线阵列中的天线阵元之间的距离对于波束成形效果起着重要的影响。

较小的阵元间距可以实现更强的方向性，但也会带来较大的空间频率。

因此，在设计天线阵列时需要综合考虑空间频率和波束宽度之间的平衡。

3. 相位控制：通过控制每个天线的相位，可以形成具有特定方向的波束。

电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。

在发射台塔桅和天线都是基础性的关键设备。

（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。

关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。

可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。

一个发射台能否正常、有效地工作与它的天线质量也是分不开的。

2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。

在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MH z—223MH z内设置了12个频道，也称为VHF频段。

电视分米波段470MH z—960MH z内设置了56个频道，也称为UHF频段。

并规定了各电视频道图象载频和伴音载频的频率。

在VHF频段内，包含了调频广播的频段；在UHF 频段中包含了与其它行业合用的部分。

我国的彩色电视每个电视频道的必要带宽为8MH z；其中图象带宽为6MH z；伴音载频与图象载频相距6.5MH z。

彩色电视的发射，图象采用调幅方式，伴音采用调频方式。

图象信号与伴音信号的载波功率比为10：1。

我国的调频广播频段为87MH z--108MH z，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。

为了防止与电视信号相互干扰，电视的4、5频道已不使用。

关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

全波段调频广播发射天线使用及故障检修实例【摘要】在已经装有多套电视发射天线的铁塔上加装新的天线，要考虑功率、覆盖场强分布图，桅杆、平台、直线段结构位置，天线结构、重量、原有天线等重要因素。

检修天线，排除故障处理方法至关重要。

【关键词】天线；故障；功分器；极化方式齐齐哈尔广播电视台调频广播于1993年建成，其发射设备由北京广播器材厂生产，天馈线系统由哈尔滨广播器材厂设计安装，该天馈线系统实际使用效果良好，性能指标达到国内先进水平，下面主要介绍其主要性能指标、结构、特点、安装、使用和维护以及故障检修实例。

1、天线主要性能指标1）工作频段：87～108mhz，分两段工作频率87～96mhz、96～108mhz。

2）极化方式：垂直极化、水平极化或45°极化。

3）输入接口：l27-50ω。

4）主馈线、输入端驻波比：优于1.3（主馈线使用svd-50-15-3）。

5）水平面方向图：全向或弱定向。

6）增益：相当于半波偶极子。

7）功率容量：≤2kw。

8）承受风力：≤10级。

2、天线结构该天线由4个紫铜管、用不锈钢管制成的半波折合振子（双臂长大于1.4m）和一个同轴功率分配器及其他附件组成。

每一天线振子由同轴线分馈电缆经λ/2 u形线转换联接到对称折合半波振子的两臂上，以达到对称馈电和阻抗匹配的目的。

当垂直极化共线排列等幅同相馈电时，可以获得优于45db的高增益。

若用户需要也可把它装配成水平极化或45°极化的天线，这些天线都能在全调频段上获得优于1.3的驻波比。

3、天线特点该天线调试简便、重量轻、受风面积小、易于安装维护。

用户如果发现某种极化方式的播出传送效果在该地区不够理想，还可根据需要更换成另一种极化方式，但更换后必须重新调配，使其在所需频道上驻波比最佳。

该天线性能稳定、实播效果好，其宽带性能可以用来与多工器配套工作，使多部小功率、不同频道的调频发射机共用一副天线同时播送节目，因而具有最经济的实用价值。

实用文档电视、调频广播发射天线建设与改造1、发射天线的作用与重要性发射天线的作用是将发射机输出的高频电能转换成向空间辐射的电磁波能量，并按预期的发射场型和电场强度对服务区进行有效覆盖。

在发射台塔桅和天线都是基础性的关键设备。

（塔桅的作用主要是把天线举高）在基建或改扩建时塔桅和天线方案规划设计的好坏，选用设备品质的优劣，架设与安装施工是否专业，设备维护是否到位，都直接关系到节目的播出质量和设备的稳定与安全播出。

关系到一个工程的投资，也关系到对服务区覆盖的效果以及对周边其它台服务区的干扰。

可以说，一个电视或调频广播覆盖网的成功规划与建设，是与正确选择发射天线分不开的。

一个发射台能否正常、有效地工作与它的天线质量也是分不开的。

2、电视与调频广播的有关技术政策我国的电视与调频广播是由中央、省（自治区，直辖市）、市（地、州、盟）和县（旗）电视台开办的电视和调频广播节目组成四级混合覆盖网，以保证全国95%以上的人口能够看好电视、听好广播。

在国家无线电管理委员会划分给电视和调频广播使用的频段内，电视米波频段48.5MHz—223MHz内设置了12个频道，也称为VHF频段。

电视分米波段470MHz —960MHz内设置了56个频道，也称为UHF频段。

并规定了各电视频道图象载频和伴音载频的频率。

在VHF频段内，包含了调频广播的频段；在UHF频段中包含了与其它行业合用的部分。

我国的彩色电视每个电视频道的必要带宽为8MHz；其中图象带宽为6MHz；伴音载频与图象载频相距6.5MHz。

彩色电视的发射，图象采用调幅方式，伴音采用调频方式。

图象信号与伴音信号的载波功率比为10：1。

我国的调频广播频段为87MHz--108MHz，每个频道的必要带宽为200KHz，频道间隔为100KHz的整数倍，共210个频道，采用频率复用制。

为了防止与电视信号相互干扰，电视的4、5频道已不使用。

关于电视和调频广播的服务场强：在彩色电视和调频立体声广播覆盖网中，一个重要的技术规定就是服务区边缘地区的最低场强要多大即可以满足接收。

调频广播电视发射天线技术常见问题及维护措施摘要：广播电视发射天线技术是广播电视行业中至关重要的一环，近年来它的发展引起了业界的极大关注。

为了确保技术的应用效果以及广播信号的稳定传播，必须加强对调频广播电视发射天线系统的维护工作，保证调频广播电视发射天线技术在实际应用中的效能。

因此，在实际工作中，需要对调频广播电视发射天线技术给予更高的重视，并针对技术运行中可能存在的问题进行深入分析，采取切实有效的措施来进行系统维护，从而进一步提升广播电视信号传输的质量。

关键词：调频广播；电视发射技术；天线系统；维护；常见故障引文随着科技的不断进步，无线广播电视系统在人们的生活中扮演着越来越重要的角色。

在这个系统中，广播电视发射天线技术是其核心之一，直接影响着信号的传输和接收质量。

近年来，广播电视发射天线技术得到了迅速的发展，并逐渐成熟起来，有效地保证了广播电视信号的传输质量。

然而，随着社会的不断进步，民众对电视节目的需求也越来越高。

他们希望能够获得更稳定、更清晰、更多样化的广播电视信号。

为了满足民众的这一期望，我们需要重视调频广播电视发射技术的应用，并加大对其维护和优化创新的力度。

在日常工作中，我们应该注重广播电视发射天线设备的维护和升级，确保其运行状态良好。

同时，我们还应积极推进技术的创新，不断引入先进的发射天线技术，以提升信号传输的效果和质量。

通过这些努力，我们将为广播电视行业的健康发展打下坚实的基础，为民众提供更好的电视观看体验。

一、调频广播电视发射天线技术的相关概述（一）基本概念1.调频广播发射技术调频广播发射技术的设备和优化对于提供稳定的应用效果起到了关键作用。

通过调整发射频率，技术功能得到了增强，使得广播信号传输更加可靠。

基于立体声调的发射调频不仅能够确保技术性能的优势，还能在广播发射过程中根据需要灵活选择单声道或立体声道调频，实现操作的简捷和功能的多样化。

此外，采用多个频道模式和不同角度的信息传输可以进一步提升广播发射的整体效果。

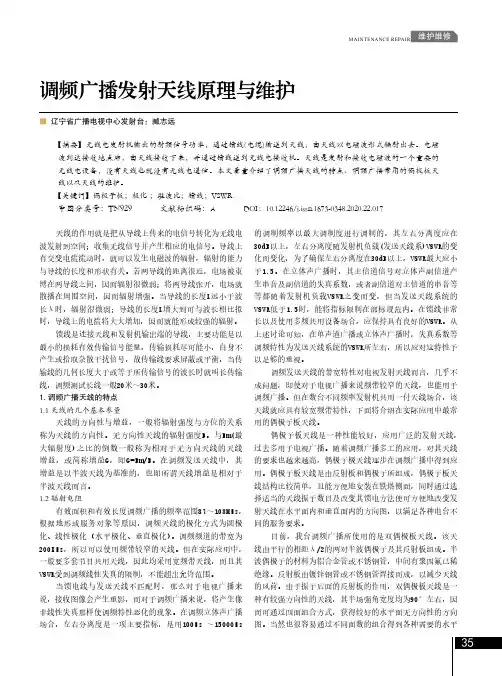

MAINTENANCE REPAIR调频广播发射天线原理与维护■■辽宁省广播电视中心发射台：臧志远【摘要】无线电发射机输出的射频信号功率，通过馈线(电缆)输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接收下来，并通过馈线送到无线电接收机。

天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

本文着重介绍了调频广播天线的特点、调频广播常用的偶极板天线以及天线的维护。

【关键词】偶极子板；极化 ；驻波比；馈线；VSWR中图分类号：TN929 文献标识码：A DOI：10.12246/j.issn.1673-0348.2020.22.017天线的作用就是把从导线上传来的电信号转化为无线电波发射到空间；收集无线信号并产生相应的电信号。

导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，电场就散播在周围空间，因而辐射增强。

当导线的长度L远小于波长λ时，辐射很微弱；导线的长度L增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

馈线是连接天线和发射机输出端的导线，主要功能是以最小的损耗有效传输信号能量，传输损耗尽可能小，自身不产生或拾取杂散干扰信号，故传输线要求屏蔽或平衡，当传输线的几何长度大于或等于所传输信号的波长时就叫长传输线，调频测试长线一般20米～30米。

1.■调频广播天线的特点1.1 天线的几个基本参量天线的方向性与增益，一般将辐射强度与方位的关系称为天线的方向性。

无方向性天线的辐射强度E。

与Em(最大辐射度)之比的倒数一般称为相对于无方向天线的天线增益，或简称增益G，即G=Em/E。

在调频发送天线中，其增益是以半波天线为基准的，也即所谓天线增益是相对于半波天线而言。

1.2 辐射电阻有效面积和有效长度调频广播的频率范围87～108MHz，根据地形或服务对象等原因，调频天线的极化方式为圆极化、线性极化（水平极化、垂直极化）。

调频广播电视发射天线技术及其维护措施摘要：随着新时代的到来，广播电视也得到了日益频繁的应用，已成为人们日常生活的一个重要内容，因此，对于广播电视发射天线技术提出了更加严格的需求，我们一面加大广播天线发射技术的研究，也要能加大相关维护技术方面的学习。

关键词：调频广播；电视发射技术；保养；常见故障1.调频广播电视发射天线的技术概述1.1调频广播发射技术调频广播发射技术在使用过程中，与多种设备发挥作用密不可分，主要由发射机组成、同轴切换器，多功能器及天线。

在平稳的大环境中，调频广播发射技术可以实现发射频率不断提升，以及对发射时间，立体声的控制等等，这也部分反映了调频广播发射技术的灵活性、多样性等等特征，适应了广播电视行业发展的需要。

目前我国普遍使用的调频广播发射技术是立体声调发射，这种发射调频方式能够最大程度上反映调频广播发射技术所具有的各种特性。

在广播发射技术日益进步的今天，立体式调频设备也越来越显示出其重要性，且广播发射技术的应用为直接、间接2种调频模式平稳过渡，高效协作，为实现调频创造条件。

并且，调频广播发射技术的应用流程效率高、便捷的特性使工作人员还能随意选择单声道或者立体声道进行发射过程中的调频。

另外调频广播发射技术还支持不同频道方式的运用，使得广播发射的功能呈现出多样化的特征，能完成多角度信息传输，确保广播发射的效果得到一定的改善。

1.2电视发射技术电视发射技术的优势在于其宽带性能良好，且在数据传输中与其它发射模式相比，信号传输效率高、传播质量较好。

配置了先进仪器及基础设备之后，广播电视台通过电视发射技术，能够对各种信号进行科学的调节和处理，实现了信号的精准发射。

就拿全固态发射机来说吧，它尺寸小，集成性强，实用性高，就电视发射技术而言，其主要功能就是负责把来自信源的信号传送到规定的通道，传输时被放大，以促进功率放大器的运行。

并且电子发射管被广泛地应用于无线电广播，通信中、在电视发射设备及工业高频设备领域，为主要电子器件之一，与全固态发射机相比较，它的发射效率在75%以上，能够显着减少发射过程中产生的能耗，对发射效率，品质等方面提供了可靠的保证。

调频广播发射机的天线系统设计与优化随着科技的不断发展和人们对信息传播的需求不断增加，调频广播发射机的天线系统设计与优化变得尤为重要。

天线系统作为调频广播发射机的关键部分之一，直接影响着广播信号的传输质量和覆盖范围。

本文将从调频广播发射机的天线系统设计和优化两个方面进行探讨。

首先，调频广播发射机的天线系统的设计是至关重要的。

在设计过程中，需要考虑天线的类型、高度和方向。

根据实际需求和地理环境，选择合适的天线类型，如垂直天线、水平天线或者方向天线。

不同类型的天线适用于不同的环境，比如垂直天线适用于山区和平原，水平天线适用于城市和低地等。

此外，天线的高度也需要考虑，一般来说，天线的高度越高，传输范围越广。

然而，在实际设计中，需要考虑到天线的安装条件和成本等因素，以求得最佳平衡。

最后，天线的方向也有助于调整传输的角度，以达到最佳覆盖效果。

其次，调频广播发射机的天线系统还需要进行优化。

优化的目标是提高广播信号的传输质量和覆盖范围。

首先，可以通过改善天线的类型、高度和方向来优化天线系统。

如选择天线增益较高的类型、增加天线的高度以及调整天线的方向，都可以提高信号传输的品质和距离。

其次，可以通过调整天线的架设位置和与其他设备的距离来减少干扰。

例如，避免天线被高建筑物或其他电磁设备遮挡，同时与其他设备保持一定的距离，可以有效减少干扰信号的影响。

此外，对于天线系统的音频处理、调频技术和调频广播发射机的功率等方面也可以进行优化，以获得更好的广播效果。

除了天线系统的设计和优化，还需要考虑天线系统的安装和调试。

在安装过程中，要确保天线系统的固定稳固，同时防止外界因素（如风、雷电等）对天线系统的影响。

调试过程中，可以利用测量工具，如频谱分析仪、电磁辐射仪等，对广播信号进行检测和调整，以保证广播信号的传输效果。

在实际应用中，调频广播发射机的天线系统设计和优化是一个综合性的工程。

它需要考虑诸多因素，如地理环境、天线类型、天线高度、天线方向、设备干扰等等。

调频广播发射天线应用与发展一调频广播发射天线但Hr的高度也受到一定条件的限制，一是高塔的造价较高，二是不允许引起对其它FM台的同频邻的干扰。

应该说，一个调频台们有效辐射功率(ERP)及发射天线的高度(HR)和使用的频率一样、都要得到频率主管部门的批准，或者说，在作调频广播规划时、ERP和Hr两者一起考虑。

调频广播在我国可按电台的要求选用水平极化波、垂直极化波或者园相化波。

因为一套调频广播节目所占用的频带相对较窄，调频天线的频带可以做的较宽。

所以当一个电台需要播出几套调频节目时、往往通过一个多工器用一副天线完成多套节目的发射、这也是人们常说的一塔多频、或双频供塔。

在实现一塔多频的基础上应当对该天馈线系统的带宽及功率容量提出相应的要求。

二、常用的几种调频天线调频广播电台可以根据自己的的节目套数带宽、友射机的功率、天线极化方式、塔高及其结构尺寸等条件、以及覆盖围的要求、选用不同形式的发射天线。

目前对小功率的调频台电气性能比较好的、比较常用的天线有以下几种。

1蝙蝠翼天线蝙蝠翼天线无论在调频台还是电视台都普遍采用这种发射天线、其外形及馈电方式如图1--1所示。

它是一种水平极化天线，频带转宽，87---08MHZ风荷载较小、结构比较简单。

它是每一层都有4个振子翼相互垂直的安装在桅杆的四周形成两对正交的对称振子。

因此在水平面它基本做无方向性辐射。

由于塔的桅杆直径不大一般在0、1--0，2所以该天线的水平面方向的园度相当好约1-2DB为获得垂直面较强的方向性、往往系采用多层的蝙蝠翼天线。

其层数根据增益需要及桅杆的机械强度等因素确定。

中小功率调频台一般用2--4层、多层蝙蝠翼天线的相对增益可按下式估箅：蝙蝠翼振子的馈电方式有几种图b示是其中的一种、每个振子翼都以一根特性阻杭为75欧的分支电缆馈电、分支电缆的芯线通过一片T型的跳接铜片与振子翼的中心馈电点相接连、电缆馈电头的导体接于桅杆之上。

所有的分支电缆的另一端接功率分配器也是通常大家叫的变阻器的输出端口，最后与与主馈线相连。
