调频发射天线维修实例安庆发射台坐落在安庆市北郊海拔700米的大龙山山顶，属亚热带沿江季风性湿润气候，具有温和多雨四季分明的特点。
我台天馈设备长年处在云雾之中，空气湿度大，馈线等的连接点容易进水受潮，这样在大功率工作时，就会造成打火，日积月累，就会烧坏器件。
一、案例12021年3月22日，我台正在工作的10KW中国之声调频发射机突然出现反射功率增大、发射功率大幅跳变现象。
我们立即开启备机工作，同时对主机展开检查。
1、检测过程1.1、将该发射机输出连接假负载，开机测试，观察后发现输出功率稳定。
这说明发射机正常，故障不在发射机。
1.2、检查天馈系统1.2.1、检查天线振子。
该发射机使用的是四层单面单偶极子天线，技术人员上塔后对4个振子的外观进行检查，没有发现异常情况。
1.2.2、检查分馈线。
拆下4根分馈线，对接头和线体进行检查，接头干净，没有积碳、没有积水，线体也没有发现异常。
使用摇表进行测量，4根分馈线电阻都在500M以上，说明故障也不在分馈线。
1.2.3、检查功率分配器。
对功率分配器进行检查，发现在分配器与主馈线连接端附近的外导体上有个小洞，并明显有烧蚀的痕迹。
我们立即拆除功率分配器和主馈的连接头，发现内导体的插芯也有明显的烧蚀的痕迹。
功率分配器外导体功率分配器和主馈线连接头1.2.4、检查主馈管。
首先对主馈管的接头内外导体进行清理，去除积碳、更换密封圈。
接上标阻后用网络分析仪进行测量， S=1.25。
说明主馈线在接头附近因打火烧蚀，内外导体会有一定程度的锈蚀，影响了该馈线的传输特性。
2、维修过程此时我们将该馈管截除约5米长，再安装上从厂家购买的一个主馈头。
同时我们还从厂家购买了一只功率分配器。
最后将天线、分馈线、功率分配器、主馈线全部安装连接好，并对所有接头做好防水处理。
最后再次使用网络分析仪对整个天馈系统进行测量，S=1.08，指标非常好。
之后我们将发射机连接上该天馈系统，开机测试，经一段时间观察，发射机状态良好，工作稳定，反射功率正常。
调频广播发射机故障的分析与检修董全慧长春广播电视台摘要：进入21世纪以来，信息化技术、数字化技术都在飞速发展。
城市内汽车数量急剧上升，车载广播等终端接收设备也越来越多，这也让调频广播，又回到了人们的生活中来，人们在上下班和外出旅行的过程中，都会选择广播来解除旅途的寂寞。
特别是数字化技术的运用，使调频广播的接收质量变得更加清晰，让在路面行驶的有车一族都选择了打开调频广播。
众所周知，通过调频广播发射机，我们实现广播的信息传送。
虽然这种方式在传播上具有范围广，容易被更多的听众接受等优点，但是在信号的发射和传输过程中，难免会产生一些问题，出现一些故障。
关键词：调频广播；信号；分析；检修一、调频广播发射机常见故障分析1.无法正常开机，这是调频广播发射机最常见的故障之一。
其原因有很多种，可能是激励器故障、风冷系统问题、前级放大模块故障等原因造成的，这些原因都会影响发射机正常开机。
一般情况下，激励器故障、电源故障是最常见的故障。
2.前端放大器出现故障，这也是调频广播发射常见的故障之一。
如果发射机开机后，在激励器正常工作的情况下，信号无法发出，那么，很可能是前端放大器出现了故障。
此外，一般情况下，发射机整机出现输出无功功率时，也很可能是前端放大器的问题。
3.频繁掉高压，这也是调频广播发射机常见的故障。
当我们把高压电送上去之后，电闸开始处于闭合状态，发射机正常工作。
但是，不长时间，电闸就会自动跳闸。
极少时候高压会自动连接，多数情况下是实现不了自动重连过程的。
4.功率不稳定。
发射机输出的功率不稳定，也是常见的故障。
我们收听广播时，出现的音质不清、断断续续、杂音不断等现象，都是这种原因造成的。
二、调频广播发射机故障检修调频广播本质上是一种振幅不变的电磁波，它的改变，主要通过发射信号来完成。
通常它工作的步骤是这样的：首先，机房传输的音频信号，通过发射机进行放大、过滤。
其次，通过编码器把信号编码，变成复合信号，然后传送到调制器。

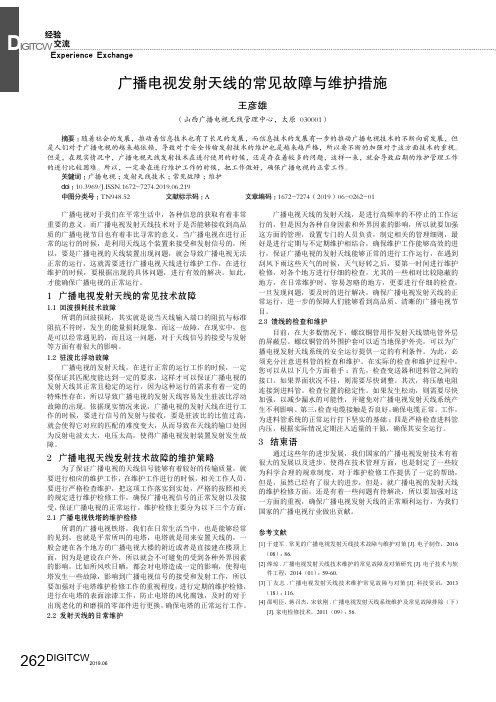

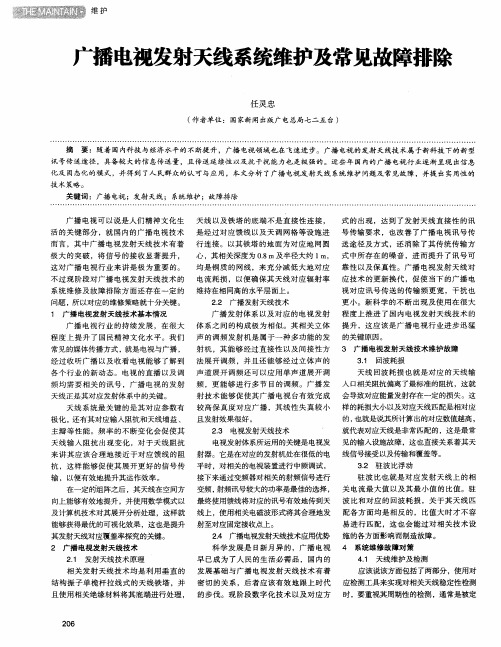

交流Experience ExchangeDI G I T C W 经验262DIGITCW2019.06广播电视对于我们在平常生活中，各种信息的获取有着非常重要的意义。
而广播电视发射天线技术对于是否能够接收到高品质的广播电视节目也有着非比寻常的意义。
当广播电视在进行正常的运行的时候，是利用天线这个装置来接受和发射信号的，所以，要是广播电视的天线装置出现问题，就会导致广播电视无法正常的运行，这就需要进行广播电视天线进行维护工作，在进行维护的时候，要根据出现的具体问题，进行有效的解决。
如此，才能确保广播电视的正常运行。
1 广播电视发射天线的常见技术故障1.1 回波损耗技术故障所谓的回波损耗，其实就是说当天线输入端口的阻抗与标准阻抗不符时，发生的能量损耗现象。
而这一故障，在现实中，也是可以经常遇见的，而且这一问题，对于天线信号的接受与发射等方面有着很大的影响。
1.2 驻波比浮动故障广播电视的发射天线，在进行正常的运行工作的时候，一定要保证其匹配度能达到一定的要求，这样才可以保证广播电视的发射天线其正常且稳定的运行，因为这种运行的需求有着一定的特殊性存在，所以导致广播电视的发射天线容易发生驻波比浮动故障的出现。
依据现实情况来说，广播电视的发射天线在进行工作的时候，要进行信号的发射与接收，要是驻波比的比值过高，就会使得它对应的匹配的难度变大，从而导致在天线的输口处因为反射电波太大，电压太高，使得广播电视发射装置发射发生故障。
2 广播电视天线发射技术故障的维护策略为了保证广播电视的天线信号能够有着较好的传输质量，就要进行相应的维护工作，在维护工作进行的时候，相关工作人员，要进行严格检查维护，把这项工作落实到实处，严格的按照相关的规定进行维护检修工作，确保广播电视信号的正常发射以及接受，保证广播电视的正常运行。
维护检修主要分为以下三个方面：2.1 广播电视铁塔的维护检修所谓的广播电视铁塔，我们在日常生活当中，也是能够经常的见到，也就是平常所叫的电塔，电塔就是用来安置天线的，一般会建在各个地方的广播电视大楼的附近或者是直接建在楼顶上面，因为是建设在户外，所以就会不可避免的受到各种外界因素的影响，比如所风吹日晒，都会对电塔造成一定的影响，使得电塔发生一些故障，影响到广播电视信号的接受和发射工作，所以要加强对于电塔维护检修工作的重视程度，进行定期的维护检修，进行在电塔的表面涂漆工作，防止电塔的风化腐蚀，及时的对于出现老化的和磨损的零部件进行更换，确保电塔的正常运行工作。
探究调频广播发射机的常见故障及维修发布时间：2023-01-16T07:32:26.696Z 来源：《中国科技信息》2022年18期作者：陈小雄[导读] 在广播电视系统运行过程中，发射机发挥着重要的作用，关系到广播电视信号传播的可靠性陈小雄海南省海口市海口广播电视台 570216【摘要】在广播电视系统运行过程中，发射机发挥着重要的作用，关系到广播电视信号传播的可靠性。
经过不断更新发射机技术，逐渐完善发射机技术的性能，但是因为工作环境等方面的影响，调频广播发射机在实际运行过程中仍旧产生故障，影响到广播电视信号传输的正常性。
本文主要分析了调频广播发射机的常见故障，提出针对性的维修措施，保障调频广播发射机运行的稳定性，高效的传播广播电视信号。
关键词：调频广播发射机；常见故障；维修措施在精神文明建设过程中，调频广播发射机发挥着重要的作用，近些年开始广泛利用各种数字设备，因此突出故障排查和维修共组的重要性，不仅需要提前预测和检修故障，还要在日常管理过程中融合设备管理工作，通过该完善整体工作质量，推动我国广播电视行业健康发展。
一、概述调频广播原理和调频广播发射机原理（一）调频广播原理调频指的是利用技术方式合理调制载波的瞬时频率，经过调频处理之后产生电磁波信号。
国际规定利用FM表示调频波。
当前利用的调频技术主要包括直接调频和间接调频以及数字调频等。
在短距离信号传播过程中，调频广播发挥着重要的作用。
因为传播距离比较短，信号载波频率比较高，保证调频广播接收设备可以稳定性的输入信号。
而且调频处理信号之后，有效信号频率高于干扰信号，不会干扰到调频广播信号。
此外调频广播的频带宽度比较大，方便多个电台同时传输广播信号【1】。
（二）调频广播发射机的原理调频广播发射机主要包括双激励器和合成器以及定向耦合器等部分。
整体结构具有较高的紧凑性和集成度，而且不同元器件的性能良好，有利于改善整体工作性能，但是如果发生故障，也会增加排查难度。
调频广播电视发射天线技术常见问题及维护措施摘要：广播电视发射天线技术是广播电视行业中至关重要的一环，近年来它的发展引起了业界的极大关注。
为了确保技术的应用效果以及广播信号的稳定传播，必须加强对调频广播电视发射天线系统的维护工作，保证调频广播电视发射天线技术在实际应用中的效能。
因此，在实际工作中，需要对调频广播电视发射天线技术给予更高的重视，并针对技术运行中可能存在的问题进行深入分析，采取切实有效的措施来进行系统维护，从而进一步提升广播电视信号传输的质量。
关键词：调频广播；电视发射技术；天线系统；维护；常见故障引文随着科技的不断进步，无线广播电视系统在人们的生活中扮演着越来越重要的角色。
在这个系统中，广播电视发射天线技术是其核心之一，直接影响着信号的传输和接收质量。
近年来，广播电视发射天线技术得到了迅速的发展，并逐渐成熟起来，有效地保证了广播电视信号的传输质量。
然而，随着社会的不断进步，民众对电视节目的需求也越来越高。
他们希望能够获得更稳定、更清晰、更多样化的广播电视信号。
为了满足民众的这一期望，我们需要重视调频广播电视发射技术的应用，并加大对其维护和优化创新的力度。
在日常工作中，我们应该注重广播电视发射天线设备的维护和升级，确保其运行状态良好。
同时，我们还应积极推进技术的创新，不断引入先进的发射天线技术，以提升信号传输的效果和质量。
通过这些努力，我们将为广播电视行业的健康发展打下坚实的基础，为民众提供更好的电视观看体验。
一、调频广播电视发射天线技术的相关概述（一）基本概念1.调频广播发射技术调频广播发射技术的设备和优化对于提供稳定的应用效果起到了关键作用。
通过调整发射频率，技术功能得到了增强，使得广播信号传输更加可靠。
基于立体声调的发射调频不仅能够确保技术性能的优势，还能在广播发射过程中根据需要灵活选择单声道或立体声道调频，实现操作的简捷和功能的多样化。
此外，采用多个频道模式和不同角度的信息传输可以进一步提升广播发射的整体效果。

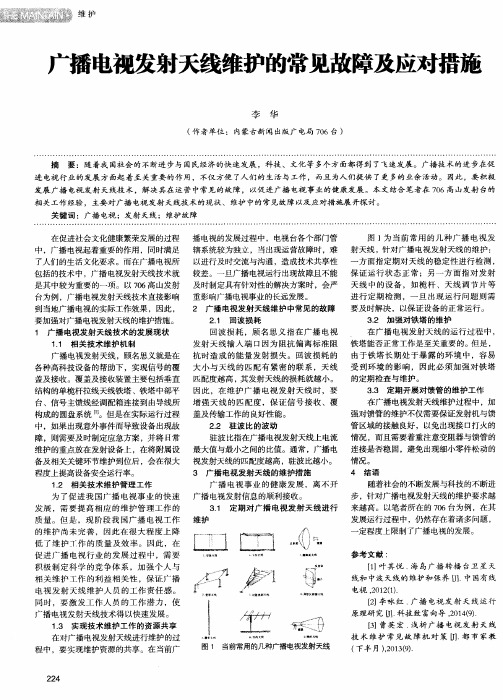

广播电视发射天线技术维护中常见故障与解决措施摘要：广播电视主要利用发射天线技术和天线装置完成信号的接收与发射，将信号转换为声音、图文进行输出。
发射天线技术需利用信号主馈线铁塔平台装置连接其他信号设备，为信号传输、信号放大提供支持。
设备运行过程中，一旦发射天线产生故障，必定会对节目播出造成影响，降低用户体验。
对此，技术人员需要熟练掌握发射天线技术，明确其常见故障问题，做好故障处理工作，提高发射天线装置的运行质量。
关键词：广播电视；发射天线技术；维修维护；故障处理引言我国的广播电视事业一直处在不断发展的阶段，特别是在当下信息化和技术化的时代，人们对广播电视节目的制作、播出等各方面越来越看重，为了保障内容和质量的提升，满足受众的需求，要充分认识广播电视技术维护的特征，采取有效的策略做好广播电视技术的维护工作，呈现出广播电视播出效果的最大化。
1广播电视发射天线技术的概述（1）广播发射技术。
立体声频道发射机有着较为理想的应用优势，在当前广播电台工作实践中较为常用，可以依托直接与间接调频手段，驱动各个频道顺利完成转换，且具备立体声调频与单声道调频的双向选择的操作功能，能够实现对多种现实需求的有效满足。
（2）电视发射技术。
电视发射机在电视发射系统中占有重要地位，实际的电视发射原理与广播发射原理之间具有一定的相似性。
实践中，通过低电平状态下对电视设备的调频及处理，结合变频器的投放，能够实现对射频信号的筛选；依托馈线可以将这些信号传递至特定接收站，此过程中的信号传递形式为主要为电磁波。
2广播电视发射天线技术维护中的常见2.1阻抗问题广播电视节目信号在传输过程当中，经常出现的问题主要是阻抗问题。
此问题一直以来都是影响到电视节目信号传输的关键所在，为了解决此问题需要结合广播电视节目的实际情况作为出发点，然后具体问题具体分析，来保障广播电视节目信号传输的稳定性和安全性。
在广播电视信号传输过程中，有很多线路的传输存在较大的差异性。
浅析广播电视发射天线的常见技术故障及其对策1. 引言1.1 背景介绍广播电视发射天线是传输广播电视信号的重要装置，是广播电视传输系统的核心组成部分之一。
通过天线，广播电视信号能够有效地传输到接收器中，让观众能够收看到清晰的电视节目，听到优质的广播节目。
随着广播电视技术的不断发展，天线在长期使用过程中也会出现各种技术故障，影响信号传输的效果。
及时了解和解决广播电视发射天线的常见技术故障是至关重要的。
在现实生活中，广播电视发射天线经常会出现天线结构松动、电缆接头故障、防雷措施不到位等常见问题，这些故障一旦发生都会严重影响信号的传输质量，甚至导致信号中断。
了解这些常见技术故障的原因并采取相应的对策至关重要。
通过本文对广播电视发射天线的常见技术故障进行深入分析与探讨，旨在为相关从业人员提供技术支持及解决方案，保证广播电视信号的稳定传输，以提升用户体验和服务质量。
1.2 研究意义本文旨在浅析广播电视发射天线的常见技术故障及其对策。
对于广播电视行业来说，天线是发射信号的核心设备，其正常运行直接关系到广播电视节目正常播出和传输质量。
然而，在实际运行中，天线也会遇到各种技术故障，如天线结构松动、电缆接头故障、防雷措施不到位以及天线本身故障等。
针对这些常见的技术故障，本文将深入分析其原因和表现，探讨相应的解决对策。
通过对这些技术问题的剖析和解决方法的探讨，可以帮助广播电视行业及时发现和解决天线故障，保障节目正常传输，提高信号质量，进而提升用户体验和广播电视服务的可靠性。
在当前信息时代，广播电视行业发展迅速，用户对广播电视节目的需求也逐渐增加。
因此，研究和解决广播电视发射天线的技术故障具有重要的现实意义和实用价值。
希望通过本文的研究，能够为广播电视行业提供一定的参考和帮助，促进行业的持续健康发展。
2. 正文2.1 常见技术故障分析常见技术故障分析包括天线结构松动、电缆接头故障、防雷措施不到位以及天线本身故障四个方面。
社科文化调频广播发射机的常见故障与维修措施探思吴雨桐 李佩根（重庆广播电视技术中心，重庆 408000）摘 要：调频广播体系中核心设备便是重中之重的发射机，促使广播电视信号得以在人们生活中广泛普及传播离不开发射机的可靠运行。
即使发射机的技术通过最近这些年的完善提升，其已经大大提高了性能，很多不足之处得以改善。
但还是避免不了出现故障或维护不当的问题出现，对广播电视信号的顺利传递产生一些不必要的影响及麻烦。
该篇文章主要发射机原理以及发射站的日常维护当作基本条件，根据调频广播发射机的常见问题进行多方面多层次的分析，并且提供有效意见。
关键词：调频广播；发射机；常见故障；维修措施上个世纪我国便发明出了广播，调频广播发射机从最初的电子管、晶体管到集成管，再到全固态等各个时期，每个时期都取得较大进展。
并且我国现如今的广播发射机已经达到了全固态的发射机时代，因为全固态发射机设备具备多个优良性能，比如可靠性强、稳定性，并且具有各组成模块同时不断向智能化方向发展的趋势。
一、调频广播发射机的工作原理双激励器与声器的开关以及耦合器共同组成了调频广播发射器的内部结构，这些部件所具有的功能紧凑，同时部件集成度很高，性能可靠，这就促使广播发射机的运作趋向稳定状态。
倘若发生了故障问题，对于排除来说具有一定难度与复杂程度。
为了更好完善信号调制转换以及发射，于是在广播的发射系统内部进行适当地调控广播发射机相关功能，这便是目前发展系统的核心技术。
除此之外，发射机若想把标准化的广播信号处于中频信号后，再转换到特定的频段后，便可以把对这些操作带来的功率进行放大激励，达到对信号进行处理的目的。
最终成功传递至天线上。
无线发射机容易被周围环境影响，比如生态状态、地形气候等因素。
发射机选址地点需要定在高山顶部，这样有助于保证传输质量、避开地面障碍物、缓解地面物体对广播信号产生的影响[1]。
二、调频广播发射机的故障分析及维修措施1、无功率输出通过相关监控模块采集输出功率，可以有效确认无功率输出故障，倘若功率输出显示为零，便可判定是无功率输出故障。
全波段调频广播发射天线使用及故障检修实例【摘要】在已经装有多套电视发射天线的铁塔上加装新的天线，要考虑功率、覆盖场强分布图，桅杆、平台、直线段结构位置，天线结构、重量、原有天线等重要因素。
检修天线，排除故障处理方法至关重要。
【关键词】天线；故障；功分器；极化方式
齐齐哈尔广播电视台调频广播于1993年建成，其发射设备由北京广播器材厂生产，天馈线系统由哈尔滨广播器材厂设计安装，该天馈线系统实际使用效果良好，性能指标达到国内先进水平，下面主要介绍其主要性能指标、结构、特点、安装、使用和维护以及故障检修实例。
1、天线主要性能指标
1）工作频段：87～108mhz，分两段工作频率87～96mhz、96～108mhz。
2）极化方式：垂直极化、水平极化或45°极化。
3）输入接口：l27-50ω。
4）主馈线、输入端驻波比：优于1.3（主馈线使用svd-50-15-3）。
5）水平面方向图：全向或弱定向。
6）增益：相当于半波偶极子。
7）功率容量：≤2kw。
8）承受风力：≤10级。
2、天线结构
该天线由4个紫铜管、用不锈钢管制成的半波折合振子（双臂长大于1.4m）和一个同轴功率分配器及其他附件组成。
每一天线振子由同轴线分馈电缆经λ/2 u形线转换联接到对称折合半波振子的两臂上，以达到对称馈电和阻抗匹配的目的。
当垂直极化共线排列等幅同相馈电时，可以获得优于45db的高增益。
若用户需要也可把它装配成水平极化或45°极化的天线，这些天线都能在全调频段上获得优于1.3的驻波比。
3、天线特点
该天线调试简便、重量轻、受风面积小、易于安装维护。
用户如果发现某种极化方式的播出传送效果在该地区不够理想，还可根据需要更换成另一种极化方式，但更换后必须重新调配，使其在所需频道上驻波比最佳。
该天线性能稳定、实播效果好，其宽带性能可以用来与多工器配套工作，使多部小功率、不同频道的调频发射机共用一副天线同时播送节目，因而具有最经济的实用价值。
4、天线安装
首先确定所需要的极化方式和馈电方法。
同相馈电的天线，每根分馈电缆是等长的。
它适用于垂直极化、水平极化和45°极化。
90°相位差馈电的天线，4根分馈电缆两两等长，其中两根电缆的长度比另两根长λε/4。
对填充介质为聚乙烯的分馈电缆，线内波长λε=0.667λ0，其中λ0为自由空间的工作波长，λ0=300/f
（mhz），单位是m。
90°相位差馈电的天线只能用水平极化。
如果确定的极化方式与分馈电缆的长度不符合，应修正分馈电缆的长度。
每副天线有4个折合振子，其短路块的位置已在出厂时依据用户指定的极化状态调好。
如果需要改变极化方式，则需将短路块在仪器监测下逐个向振子顶端调节，以获得最佳的系统驻波比。
在4个振子的法兰盘上打有统一的钢字编号。
以垂直极化和45°极化方式安装的天线，第1号振子在最上端，依次向下排。
以水平极化方式安装的天线，振子分上下两层，第1、2号振子为上边第1层，第3、4号振子为下边第2层，层间距离为2.4m。
同相馈电的天线，4根振子的分馈电缆长度是相等的。
90°相位馈电的天线，4根振子的分馈电缆长度是两两相等，一侧的电缆长度比与其正交的另一侧电缆长度长λε/4，即0点为短的第1、3号振子，90°为长的第2、4号振子。
如果共线安装主桅杆长度为10m，则4个折合振子分4层，每层间距2.4m。
5、天线使用
我台调频发射天馈线与无线电视共用一个发射塔，塔上已安装多套电视发射天线，只能利用桅杆上天线之间的间隔空闲部分来选择天线和安装方式。
我们使用水平正交90°极化方式，分为上下两层，每层水平正交安装，上下两层方位一致，层间距离2.4m，水平面场强辐射图为梅花圆型，适合开原区域覆盖面积。
6、天线维护
发射天线应定期维护，特别是折合振子分馈电缆线接头的防水处理。
每个电缆接头的前端都嵌有防水用的硅橡胶圈，如果封闭不好应及时更换。
分馈电缆线的固定、功率分配器的固定和电缆的连接都必须牢固，既不能有大的摆动，也不能有随时间增长产生的松动，以免造成接触不良，影响天线的匹配，使天线不能发挥应有的效应，严重时还会损坏发射机的功率放大器，造成停播事故。
在有效的覆盖范围内选择不同距离的监测收听点，进行场强收测、节目内容和传输效果的监听。
当某个折合振子出现故障时，首先根据从监测收听点反馈回的信息，再结合发射机的监测仪表指示确定故障，进行排除。
7、故障检修实例
[现象]2003年4月29日，调频1000w发射机开机后各项仪表指示均正常，但从实际收听监测的结果发现播出发射的传输距离太近，播出的音频质量太差，反映出现故障。
[分析与检查]停机后用假负载检查设备正常，检查天馈线系统，测环路电阻值，发现有几百kω的电阻值在抖动变化。
确定故障为天馈线系统有氧化物接触不良，整体开路又不完全开路。
派人登塔检查，从功分器将主馈电缆线l27接头拧开，短路l27的芯皮，测环路电阻值正常。
将两层4个折合振子连同功分器一同拆下送到塔下（地面）进一步检查。
1）在折合振子分馈电缆线l16接头测芯线与外皮电阻值均为几百kω，不正常。
将l16接头拧开检查，发
现分馈电缆线外皮铜线编织网由于进水产生一层厚厚的绿色氧化物，阻断了l16接头的外皮与电缆线的铜编织网的连接导通，使电缆芯线与外皮不通。
4个振子都有此种故障，造成天线系统严重失配，导致不能正常工作。
2）检查功率分配器，测量功分器输入端与各路输出端芯对芯、皮对皮通路电阻值，发现外皮导通，芯线不通。
打开功分器法兰盘，抽出芯导通管检查，发现功分器输入端芯线管与接头由于进水氧化，导致功分器输入端芯线与各输出端芯线断开，天馈线不能工作。
[措施]
1）将4个折合振子的l16接头分别打开，清除干净l16外壳与铜编织网上的氧化物污垢，重新制作接头（采用镀银网线与馈线外皮铜编织网焊接后与l16接头外壳拧紧），用三用表测量电阻值无误后将l16接头拧紧，在电缆连接头外皮处用胶封好，防止进水。
2）在功分器断开的部位清除氧化物污垢，焊好固定。
将连接法兰盘的紧固螺丝拧紧，用胶封闭，防止进水。
3）将各折合振子的l16接头同功分器各输出端相连接，将主馈电缆与功分器输入端相连接，测量天馈环路系统电阻值，正常后将各连接头外壳用胶封闭，同时固定好各分馈电缆线、功分器和主馈电缆线。
接通发射机，检查发射机各种仪表指示正常后收测场强，故障排除。
小结
该例故障的主要原因是年久后电缆接头的前端防水用的硅橡胶
圈松动变形，重新拧紧后不严，雨水顺着电缆线流进分馈电缆线接头及功率分配器，产生氧化物及污垢，改变了原有的介电常数ε，造成功分器输入端断开，各振子分馈电缆线外铜编织网与接头外壳不通，使整个天馈系统严重失配，不能工作。
