9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。
距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。
振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。
振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。
如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。
若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。
在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。
在焊接时要保证质量，不能出现虚焊、假焊、错焊。
1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。
发射信号通过C4耦合到天线上再发射出去。
3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。
4）R5是直流反馈电阻，起到稳定三极管工作点的作用。
5）话筒MIC采集外界的声音信号。
6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。
7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。
自制FM发射器教程
需要材料：
面包板1个可调电感1个
3.5音频接口1个电子电池盒1个
MIC 1个9018三极管1个
天线1个瓷片电容30pf 3个
瓷片电容10pf 1个瓷片电容103 1个
瓷片电容104 2个电阻220 1个
电阻2.2k 1个电阻22K 1个
跳线（短）4个跳线（长）2个
（经测有效范围15米，加上前面广播站的天线可达到60多米）
虽然大家都知道，但还是要给小白科普一下：
FM发射器就是一个个人微型广播电台，能将Discman、MD、MP3（包括苹果iPod）等各种便携式音、音频信号转换成高保真的无线FM调频立体声信号发射出去，汽车或者家里的收音机作为接收，就能享受立体声音乐。
扩展了您手里的这些播放器的应用功能和应用环境。
电路图
首先按照面包板排一下跳线
安装话筒
放上9018三极管
放上瓷片电容。

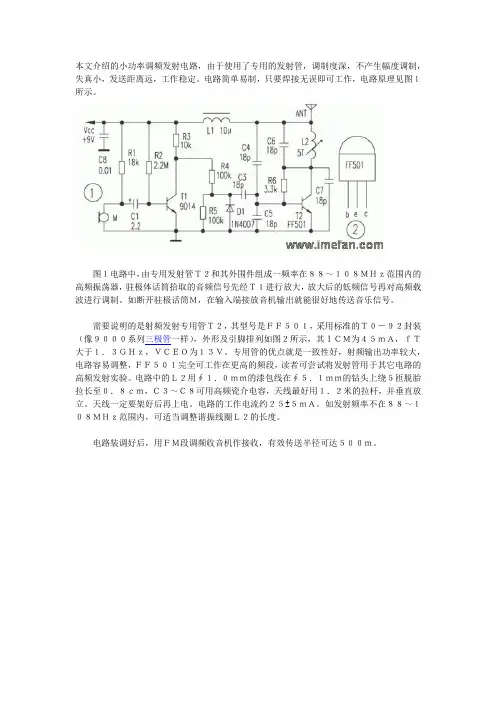

本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。
电路简单易制，只要焊接无误即可工作，电路原理见图１所示。
图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。
如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。
需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。
专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。
电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。
天线一定要架好后再上电。
电路的工作电流约２５±５ｍＡ。
如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。
电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。
课程设计报告课程名称：电子技术课程设计设计题目： FM调频发射器系别：机电工程系专业班级：商检#班学生姓名： ###学号： ######指导老师：设计时间： 2010－11－30机电工程系课程设计任务书目录1、选题的意义 (3)2、FM调频发射器的设计 (4)2.1、设计的目的和任务 (4)2.2、参数的选择 (4)3、FM调频发射器的工作原理及分析 (5)3.1、FM调频发射器的工作原理 (5)3.2、元器件的选用 (6)3.3、FM调频发射器的制作 (6)4、信号发射器的发展 (11)5、总结与体会 (13)参考文献 (13)课程设计综合成绩评定表 (14)1、选题的意义FM调频发射器是一种在短距离使用FM广播进行调频发射，让所有在有效距离内的FM接收设备能够在指定频段内，接受到发射器所发射的信号，该发射器做为短距离的音频信号共享设备。
FM调频发射器外形时尚，多颜色可选，体积小巧，四频段可调，具有超强调频信号发射以及超强抗干扰能力，确保原声发射。
FM调频发射器具有微调功能，频段设定一致后，也可对发射效果进行微调，确保音质完美,FM调频发射器可以超远距离发射接收，保守12米距离，便捷移动使用,超长时间电量使用，FM调频发射器使用2节七号电池，连续使用20小时另外，FM调频发射器还有一个3.5毫米标准耳机插头，可与多种音频设备连接（MP3/PDA/CD/DV/移动DVD/笔记本电脑等）与任何FM调频接收系统，无线连接-车载FM广播系统/家庭音响FM广播系统/个人、学校、行业等FM调频接收设备。
FM调频发射器将音源所播放的音频文件信号，在这些FM调频设备上进行完美接收播放。
无线广播，相信大家都不会陌生，只要用台小小接收机就能耳听八方、纵横全球。
家里的电视机、收音机，车里的汽车收音机，校园里的语音无线耳机等都是无线广播的接收机，大家天天在用。
图1所示为我们常用的收音机。
图1 常用收音机2、FM调频发射器设计2.1、设计的目的和任务1.目的：（1）了解FM调频发射器的发射过程（2）了解FM调频发射器的应用（3）了解调制、调幅、调频、调谐、解调、电谐振在电磁波发射、接收过程中的作用（4）通过电磁波的产生、发射、接收过程及基本电路的简单分析，领会无线电波在现实生活中、生产中的作用2.任务：（1）分析无线电波的工作原理并画出其相应的电路图（2）设计要求及参数的选择（3）设计要求（4）画出电路原理图（或电路仿真图）（5）元器件及参数选择（6）电路仿真及测试2.2参数的选择：（1）电源电压VCC 2.7V-3.6V（2）最大工作电流IC 32mA（3）FM发射频率Fr FM 88.0-108.0MHZ（4）最大射频功率Pmax 115dBuV（5）立体声分离度Ss 35dB（6）负载频抑制SCR 50dB（7）滤波器-3dB低端Af1 25HZ（8）滤波器-3dB高端AFH 16KHZ（9）调制频偏FM 68.25KHZ（10）音频相应平坦度RF（30HZ-15KHZ）±1.5Db（11）输入阻抗Ri 56kOhm（12）音频输入幅值Vain 350mVp-p3、FM调频发射器的工作原理及分析3.1、FM调频发射器的工作原理图3-1 电路原理图工作原理：如图3-1中，Q1是共发射极变压器耦合振荡电路：负载是变压器T的初级线圈，集电极输出信号经T耦合后，由次级C1送给基极，构成正反馈，起振。
fm调频发射器原理一、引言FM调频发射器是一种广泛应用于无线电通信领域的发射设备，它通过改变载波频率的方式来实现信号的传输。
本文将详细介绍FM调频发射器的原理及其工作过程。
二、FM调频发射器的组成1. 音源：音源是指需要传输的音频信号源，可以是麦克风、CD播放器等。
2. 调制电路：调制电路将音源产生的音频信号转换为与载波频率有关的变化，实现对载波进行调制。
3. 振荡器：振荡器产生高稳定度的载波信号，它是整个系统中最核心的部分。
4. 放大器：放大器用于放大振荡器产生的信号，使其能够达到足够强度进行传输。
5. 天线：天线将经过放大后的信号辐射出去，完成无线电通讯。
三、FM调频发射器原理1. 调制原理在FM调制中，音频信号被转换为与载波频率有关联的变化。
当音量变大时，载波会上升；当声音变小时，载波会下降。
这种方式被称为频率调制，它的优点是抗干扰能力强，传输质量好。
2. 振荡器原理振荡器是整个系统中最核心的部分，它产生高稳定度的载波信号。
振荡器通常由一个电容和一个电感组成，当电容和电感之间形成共振时，就会产生高频信号。
在FM调频发射器中，振荡器通常采用晶体振荡器或LC谐振器。
3. 放大器原理放大器是将经过调制后的信号放大到足够强度进行传输的关键部分。
放大器通常采用晶体管或场效应管等半导体元件来实现信号的放大。
在放大过程中需要注意控制增益和失真等问题。
4. 天线原理天线将经过放大后的信号辐射出去，完成无线电通讯。
天线的工作原理是利用电磁波在空间中传播时产生的辐射场效应来实现信号传输。
四、FM调频发射器工作过程1. 音源产生音频信号，并通过调制电路将其转换为与载波频率有关联的变化。
2. 振荡器产生高稳定度的载波信号，并通过调制电路与音频信号进行混合。
3. 放大器将经过调制的信号放大到足够强度进行传输。
4. 天线将经过放大后的信号辐射出去，完成无线电通讯。
五、总结FM调频发射器是一种广泛应用于无线电通信领域的发射设备，它通过改变载波频率的方式来实现信号的传输。

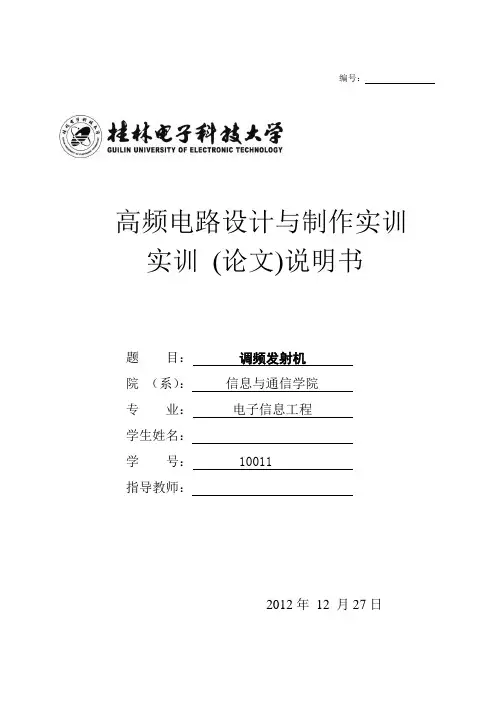

编号：高频电路设计与制作实训实训(论文)说明书题目：调频发射机院（系）：信息与通信学院专业：电子信息工程学生姓名：学号： 10011指导教师：2012年12 月27日摘要调频广播发展迅速，已经取代了原来的有线广播，虽然电视技术发展很快，但是它终究取代不了广播，因为广播的灵活性，收听设备小，投资少，见效快，是电视设备不可取代的，调频小发射机的安装就是一个典型的应用。
特别是BA1404在发射机上的运用，它发射距离远，抗干扰能力强。
它可以在收到射频信号后自动开启功放，由于集接收、功放、自动开机于一体，使用方便灵活，给用户带来很大的方便。
从应用层面来讲，调频广播分为有线调频广播和无线调频广播，有线调频广播利用的传输介质是同轴电缆，能够通过已有闭路电视线路，把不同的音频调制到不同的调频载波上，多路音频、电视信号、控制信号共用CATV（有线电视）网络传输，具有节省成本、施工方便、稳定性高、资源利用充分等特点，已被广泛应用于城市、农村、旅游景区等应急安全指挥广播系统的搭建与改造；无线调频广播是将音频信号通过调制、放大和发射等，转换成电磁波利用空气无线传输的方式，其不受地域限制、不受环境影响、不用繁琐布线等优势被广大用户所喜爱，更具有施工简单、收听灵活、扩展方便、性价比高等特点，成为建设城市、农村、旅游景区紧急安全指挥广播的主流方案。
关键词：BA1404；调频发射；振荡器AbstractFM broadcasting is developing rapidly, it has replaced the cable broadcasting, although TV technology develop very quickly, but it will not replace radio, because the radio and flexibility, listening equipment, less investment, quick effect, is the television equipment can not be replaced, FM small transmitter installation is a typical application of. Especially in the application of BA1404 transmitter, it far transmission distance, strong anti-interference abilityIt can be received in the RF signal opens automatically after receiving amplifier, because the collection, power amplifier, automatic starting in one, convenient and flexible use, bring great convenience to users.From the view of application, FM broadcast to cable FM and radio FM radio, cable FM using the transmission medium is a coaxial cable, can pass through the existing closed circuit television, different audio frequency modulation to a different carrier frequency, , signal, control signal shared CATV ( cable television network transmission, ) has the advantages of cost, convenient construction, high stability, making good use of resources and other has been widely used in the city, rural, scenic spots and so on emergency command broadcasting build and transform; wireless FM broadcast is audio signal through modulation, amplified and transmitted,electromagnetic wave using air wireless transmission mode, its not subject to geographical constraints, is not affected by environment, no need of complicated wiring advantages to being loved by the majority of users, has simple construction, flexible, easy to high performance-price ratio, become construction city, rural, scenic spot emergency safety command mainstream radio programme.Key words：BA1404；FM transmitter；Oscillator目录引言 (1)1 调频发射机系统组成和工作原理 (1)1.1 调频发射机的结构框图如下 (1)1.2 调频发射机原理图 (1)1.3 调频发射机的工作原理 (2)2 主要硬件的原理功能 (3)2.1 BA1404 (3)2.1.1BA1404 的主要特点 (3)2.1.2引脚功能及工作原理 (3)2.1.3典型应用 (4)2.1.4注意事项 (5)2.2 三端稳压芯片7805 (5)2.3 高频三极管9018 (6)2.3.1 引脚识别 (6)2.3.2 主要用途 (7)2.3.2 主要特点 (7)2.4 三极管9013 (7)2.4.1主要用途 (7)2.4.2主要特点 (7)2.5 可调线绕电感 (7)3 电路板的制作 (7)4 调频发射机的调试 (8)5 结论 (9)谢辞 (10)参考文献 (11)附录 (12)引言在当今这个科技高速发展的时代里，信息无处不在。
FM调频发射机1系统设计一、硬件设计1. 主控芯片选择：选择一款适用于FM调频发射机的主控芯片，例如ATmega328P。
该芯片具有丰富的IO口和通用定时器，可以实现各种功能。
2.音频输入电路：设计一个音频输入电路，用于接收音频信号。
该电路应具有低噪声、高增益和宽频带。
3.调频电路：设计一个调频电路来调制音频信号。
该电路应该能够将音频信号从低频率转换成高频率。
4.功放电路：设计一个功放电路，将调制后的信号放大到合适的功率水平。
该电路应该有足够的输出功率，以便信号传播到远处。
5.天线设计：选择合适的天线，以便信号能够有效传播。
天线的设计应该考虑到频段，并具有一定的增益。
二、软件设计1.音频采样：通过主控芯片的ADC模块，将音频信号进行采样，然后将其保存到缓冲区中。
2.调频信号生成：通过主控芯片的定时器和PWM功能，生成调频信号。
根据音频信号的幅度和频率，调整PWM的占空比和频率，以实现FM调制。
3.功放控制：通过主控芯片的PWM功能和GPIO口，控制功放电路的开关，并调整其幅度，以控制输出功率。
4.显示和操作界面：设计一个人机界面，通过LCD显示屏和按钮，实现对FM调频发射机的设置和操作。
5.保护和报警机制：设计一套保护和报警机制，以防止发射机出现过载、过热等故障。
例如，设置过载检测电路和温度传感器，并通过主控芯片实时监测和处理。
6.通信接口：设计一个通信接口，使得FM调频发射机可以和计算机或其他设备进行数据通信。
这样可以实现对发射机的远程控制和监控。
以上是一个FM调频发射机系统的基本设计思路。
当然，在实际设计过程中，还需要对各个电路进行详细的设计和优化，并进行测试和调试。
同时，还需要考虑其他因素，如电源设计、防电磁干扰设计等。
最终设计出一个性能稳定、功能完善的FM调频发射机系统。
车载蓝牙FM发射器使用说明Bluetooth FM TransmitterUser Manual产品示意图1.麦克风2.U盘端口(32G Max)3. AUX Port4.频率‐5.上一曲6.暂停/播放/确认键7.TF卡槽(32G Max)8.频率+9.多功能键 10.下一曲 11.打电话/结束通话 12.5V/1.0A USB充电口13. 5V/2.4A USB充电口Diagram1.Microphone2.U Disk Port (32G Max.)3.AUX Port4.Frequency‐5.Previous Track6.Pause/Play/Confirm7.TF Card Slot (32G Max.)8.Frequency+9.Malfunction Button 10.Next Track 11.Call/End 12.5V/1.0A USB Charging Port 13.5V/2.4A USB Charging Port规格连接技术：蓝牙蓝牙频率：2.402~2.480 GHz蓝牙距离：5米FM频率：87.5~108.0 MHzSpecificationsConnection Technology: BluetoothBluetooth Frequency: 2.402~2.480 GHzBluetooth Range: 5 meters Effective Frequency: 87.5MHz~108.0MHz开机将产品插入车辆点烟器，FM发射器会自动开机，并显示汽车点烟口的输入电压。
或者在产品通电状态下，长按电话键5秒开机。
Power OnPlug the transmitter into the cigarette socket, then it will power on automatically with displaying the input voltage of the cigarette socket.关机长按电话键5秒FM模式：A.长按“M”键，进入“FM”模式B.按“CH+”/“CH‐”按钮调节FM发射器的FM频率与汽车FM频率为同一空白频率。
e an dAl l t h i ng si nt he i rb BH1417F 立体声调频发射机的制作今天笔者要介绍的是一款容易DIY 的FM 调频发射器，采用FM 调频发射技术对立体声音频信号进行发射，使用普通的具有FM 调频收音功能的接收器(如无线耳机或收音机)就可以接收。
而且使用了控制频率稳定电路，使频率不再漂移。
如果在DIY 过程中选件和加工稍微用心一点，此FM 立体声发射器发射出的立体声信号分离度可以达到50dB ，失真小于0.3%，而且电路的稳定性大大加强。
就收发效果而言，已基本接近正规的FM 电台。
一、立体声调频发射电路图解析为了降低DIY 的难度，我们可以选择专用的调频发射集成电路来完成此发射器，笔者重点推荐东洋公司(ROHM)的调频立体声发射专用芯片BH1417F 。
BH1417F 是一款集立体声调制、FM 调制、频率合成和RF 放人器等功能于一体的大规模集成电路，仅仅需要很少的外围元器件就能够获得优异的立体声调频信号，其内部功能框图和引脚功能如图1所示。
应用BH1417F 打造立体声调频发射器的应用电路如图2所示。
该电路大致分为互个部分：由BH1417F 的22、21、20、19、1、2、3、4管脚配合与其连接的分立元件组成立体声信号输入和立体声调制部分；15、16、17、18管脚设定载波频率；BH1417F 的5、7、9、10、12管脚配合于其连接的分立元件，构成调频载波的频率振荡和射频调制部e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs 分；13、14管脚外接晶体振荡器形成系统时钟；6、8为电源部分；11脚与外部连接的元件构成调频信号发射部分。
立体声信号通过1、22脚输入，配合2、3、20、21这几个管脚外部的阻容组合，完成立体声信号的低通、预加重和调制，调制后的复合信号通过5脚输出。
15、16、17、18脚输入的频率代码经过解码和鉴相后，由7脚输出PLL振荡器的控制信号VCO。
FM调频发射器
电阻：1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;
电容：1）、电解型：1uF x 1 ; 10uF x 1;
2)、普通型：1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;
三极管：9014 x 1 ; 9018 x 2 ;
电感线圈：0.47mm&6T x 3;
发射天线1根；
Microphone 1个；
DC 直流电源供电 3.7V直稳
制作分析：声音清晰，不跑频，调制在96MHZ附近。
有障碍发射范围大概90米左右，使用一条36CM软线做发射天线。
电路改进：可调频改进，改换振荡单元的振荡参数可以实现频率的调制；
《电磁波的发射和接收》教学设计
【教学内容】
人教版高中物理选修3-4第十四章第3节。
【教学目标】
1．了解有效地发射电磁波的两个条件。
2．了解调制、调幅、调频、调谐、解调、电谐振在电磁波发射、接收过程中的作用。
3．通过对电磁波的产生、发射、接收过程及基本电路的简单分析，领会无线电波在实际生活、生产中的作用。
4．了解无线电波的波长范围。
【教学重点】
1．电磁波有效发射的条件，调制的含义及调制方式。
2．无线电波接收原理。
【教学难点】
1．无线电波调制的含义及调幅和调频的区别。
2．“电谐振”概念。
【教学用具】
多媒体投影仪，示波器。
【教学方法】
讲解法，学生自学、讨论法
【教学过程】
一、提出问题、引入新课
1．古代人们有那些传递信息的方式？（烽火台，鸽子，驿站，邮差等）
2．请问现在我们有那些传递信息的方式？（广播，电视，电话，手机，互联网等）
（过渡）：现在的传递方式有线和无线之分，无线主要依靠电磁波，在无线电技术中使用的电磁波叫做无线电波。
上节课我们学习了电磁振荡的知识，知道：在LC振荡电路中，电场主要集中在电容器的极板之间，磁场主要集中在线圈内部，电场能和磁场能主要在不同元件之间相互转化，辐射出去的电磁能或者电磁波很少。
那么如何才能有效地发射和接收电磁波呢？
二、新课过程
（一）无线电波的发射
师：要有效地向外发射电磁波，振荡电路必须具有哪些特点呢？（学生阅读教材，然后回答。
）
生：1．要有足够高的振荡频率。
因为频率越高，发射电磁波的本领越大。
2．振荡电路的电场和磁场必须分散到尽可能大的空间，只有这样才能有效地把电磁能（电磁波）传播出去。
师：要满足上述两述条件，就需要把振荡电路改造变成开放电路（教师在黑板上画出图1、图2、图3、图4），那么如何改造呢？同学们仔细观察一下，图1到图4是如何变化？
师生讨论得出：图2中，电容器的极板倾斜，张口变大，便于把电磁能辐射出去；线圈的匝数变少，其自感系数变小，便于发射高频率的电磁波。
图3中电容器极板间的距离增大，正对面积减少，线圈匝数进一步减少，便于发射较高频率的电磁波，图4中电容器极板间的距离进一步增大，正对面积减少至为零，线圈匝数为零，以便能够发射更高频率的电磁波。
图1 图2 图3 图4
师：那么，实际中的开放电路是如何发射电磁波的呢？
图5
师：在实际应用中常把开放电路的下端跟地连接。
跟地连接的导线叫做地线。
线圈上部接到比较高的导线上，这条导线叫做天线。
天线和地线形成了一个敞开的电容器，电磁波就是由这样的开放电路发射出去的。
电视发射塔要建得很高，是为了使电磁波发射得较远。
实际发射无线电波的装置中还需在开放电路旁加一个振荡器电路与之耦合，如图5所示，振荡器电路产生的高频率振荡电流通过L2与L1的互感作用，使L1也产生同频率的振荡电流，振荡电流在开放电路中激发出电磁波，向四周发射。
调制：调幅与调频（以教师讲解为主）
师：发射电磁波是为了利用它传递某种信号。
要想电磁波传得远，就必须使用高频率的电磁波。
但我们要传递的信号却是一些低频信号，如：声音信号频率只有几百至几千赫兹，图象信号频率也不过上万赫兹，不可能把它们直接发送出去。
这就要求发射的电磁波随信号而改变。
在电磁波发射技术中，如果把这种电信号“加”到高频等幅振荡电流上，那么，载有信号的高频振荡电流产生的电磁波（也就是载波）就载着要传送的信号一起发射出去．把要传递的信号“加”到高频等幅振荡电流上，使电磁波随各种信号而改变的技术叫做调制。
高频振荡电流，类似于可远飞的信鸽；要传送的信号类似于要发出的信件，调制类似于把信件绑在信鸽的身上。
师：一种调制的方法是使高频振荡电流的振幅随信号的强弱而改变，这种调制叫做调幅（结合课本相应图讲解）。
另一种调制的方法是使高频振荡电流的频率随调制信号的强弱而改变，这种调制叫做调频（结合课本相应图讲解）。
图6
电波的发射：结合图6阐述低频信号的调制和发射过程。
低频信号电流叠加在高频振荡电流上，这就是调制，调制后的振荡电流通过互感作用经开放电路向外发射出电磁波。
（二）电磁波的接收
师：发射的无线电波如何被接收到呢？（学生先阅读课文，教师引导学生回答）
生：电磁波在空间传播时，如果遇到导体，会使导体产生感应电流，感应电流的频率跟激起它的电磁波的频率相同。
因此利用放在电磁波传播空间中的导体，就可以接收到电磁波了。
师：如何使我们需要的电磁波在接收天线中激起的感应电流最强呢？
生：当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强。
在无线电技术里，是利用电谐振来达到这个目的的。
当接收电路的固有频率跟接收到的电磁波的频率相同时，接收电路中产生的振荡电流最强。
这种现象叫做电谐振，相当于机械振动中的共振。
（用示波器观察电谐振波形）。
接收电路产生电谐振的过程叫做调谐，能够调谐的接收电路叫做调谐电路。
如图7，调节可变电容器的电容可以改变调谐电路的频率，使它跟要接收的电台发出的电磁波的频率相同，这个频率的电磁波在调谐电路里激起较强的感应电流，这样就选出了这个电台。
图8中收音机内的接收电路就是调谐电路。
图7 图8
解调（以教师讲解为主）
由调谐电路接收到的感应电流，是经过调制的高频振荡电流，还不是我们需要的声音或图像信号。
因此还要使声音或图像信号从高频振荡电流中还原出来。
从接收到的高频振荡电流中“检”出所携带的调制信号过程，叫做解调。
解调是调制的逆过程，调制的方法不同，解调的方法也不同。
如图9是调幅波的解调，也叫检波。
解调类似于把绑在信鸽的信取下来。
解调之后的信号再经过放大、
（三）无线电波知识（学生自主学习为主）
在信息技术高速发展的今天，电磁波对我们来说越来越重要，无论是广播、电视还是无线电通信以及航空、航天中的自动控制和通信联系，都离不开电磁波。
无线电报的波长从几毫米到几十千米。
通常根据波长或频率把无线电波分成长波、
中波、中短波、短波和微波等几个波段。
（教
师可以结合教材上相应表格中数据，让学生比较各个波段的波长范围和频率范围，简述各波段无线电波的传播方式以及主要用途。
还可以适当补充一些其它知识，如：调幅广播（AM）一般使用中波和短波波段。
调频广播（FM）和电视广播都采用调频的方法来调制，通常使用微波中的甚高频（VHF）和超高频（UHF）波段。
例题1：一台收音机的接收频率范围从f1=2．2MHz到f=22MHz；设这台收音机能接收的相应波长范围从λ1到λ2，调谐电路中电容器的相应电容量变化范围从C1到C2，求λ1：λ2； C1：C2
引导学生解答：
由得，所以
例题2：请设计一个方框图说明调制、调谐、解调之间的关系。
教学反思：
本节以有效发射电磁波的两个条件为线索，学习了开放电路以及调制、调频、调幅、解调、电谐振等概念，教学时要求学生对它们有一个大致的了解即可，不宜分析太深太细，对于电谐振这一概念可以类比机械波中的共振现象进行学习。
对无线电技术感兴趣的同学，可以引导他们阅读有关书籍、组织课外讲座与实验小组发展他们的兴趣与特长。
无线发射器电路图及工作原理分析无线发射器电路图及工作原理分析
Q1是共发射极变压器耦合振荡电路：负载是变压器T的衩级线圈，集电极输出信号经T耦合后，由次极经C1送基极，构成正反馈，起振。
基极同时送入低频调制信号，对产生的高频振荡进行幅度调制。
Q2是缓冲放大级，Q1的输出经C3耦合到Q2(图中右边的“Q1”)基极，L1是Q2的负载电感；并经C4/L2串联谐振电路送到天线发射。
R2接地，也就是零偏置，由于输入信号幅度较大，且是以C4/L2谐振回路来选频的，所以不怕失真，这样效率较高。
T、L1和9V处应该有一个连接点，这个电路由于基极没有直流偏置，电路都工作在丙类放大。
T的初、次级间相位是相反的，就是Q1集电极电流增加时T的初级感生电动势右正左负，次级产生左正右负的感生电动势，对C1的充电电流加大，当集电极电流减小时与上述情况相反。
频率由C1的容量、T的电感决定。
发射功率现在这些参数不能决定，电压知道，关键是电流不知道，电流（交流电流）由Q2（后边三极管应该是Q2）的电流、基极的驱动、L1的阻抗决定。
说道接收距离，和接收机灵敏度、传播环境、天线高度，天线增益有关，笼统说也是理想距离，实际距离还有较大差别。
