塑料注射模具设计综合实训课程设计说明书班级：09模具（2）姓名：陈小锋学号：0901030206目录第一部分塑料制品分析及建模第二部分塑料制品模具设计第三部分模架元件建模第四部分模架元件的装配第五部分小结第一部分塑料制品分析及建模本次课程设计为一座块盖，如下图1-1所示。

塑件结构比较简单，以拉伸特征为主，容易建模。

图1-1建模步骤：（1）启动Pro/ENGINEER程序选择【所有程序】/【PTC】/【Pro ENGINEER】/【Pro/ENGINEER】命令，启动Pro/ENGINEER软件。

进入Pro/ENGINEER Wildfire界面，如图1-2所示。

图1-2 启动的Pro/ENGINEER软件界面图1-3 【新建】命令（2）设置工作目录选择主菜单上的【文件】/【设置工作目录】命令，弹出【选取工作目录】对话框，选择用户要保存文件的目录MoXing，（用户可根据自己需要来命名）完成后，单击【确定】按钮。

（3）新建文件单击工具栏上的【新建】按钮或选择主菜单上的【文件】/【新建】命令，如图1-3所示。

弹出【新建】对话框，设置选项如图1-4所示，完成后，单击【确定】按钮。

弹出【新文件选项】对话框，选择选项如图1-5所示。

完成后，单击【确定】按钮。

进入零件设计模块，如图1-6所示。

图1-4 【新建】对话框图1-5 【新文件选项】对话框（4）选择拉伸命令单击工具栏上的【拉伸】按钮（5）选择草绘平面弹出【拉伸】面板，单击【放置】/【定义】按钮，弹出【草绘】对话框，如图1-7所示。

图1-6 零件模块工作界面图1-7弹出【草绘】对话框在绘图工作区选择如图1-8所示的TOP基准平面。

完成后，单击【草绘】按钮，进入草绘环境。

图1-8 选择草绘平面示意图图1-9 草绘及修改过程（6）草绘图形单击【长方形】按钮，在绘图区选择两点，绘制一长方形和然后绘制其他图元并双击尺寸部分修改图形尺寸。

整个操作过程如图1-9所示。

最后单击图标按钮。

(7）设置拉伸参数回到【拉伸】面板，如图1-10所示。

完成后，单击鼠标中键，结果如图1-11所示。

图1-10(8）再次选择拉伸命令步骤同上，绘制如下图1-11的过程图1-11 草绘及修改过程(9）设置拉伸参数步骤同上7，注意选择切除，深6mm(10）选择镜像命令把上述的拉伸以RIGHT面作基准镜像到另一边(11）再次选择拉伸命令操作步骤同上，绘制如下图1-12的过程图1-12 草绘及修改过程(12）设置拉伸参数步骤同上7，注意选择切除，深2mm（13）选择倒圆角命令单击工具栏上的【倒圆角】按钮或选择主菜单中的【插入】/【倒圆角】命令。

（14）设置倒圆角参数弹出【倒圆角】面板，设置圆角半径为0.5，如图1-13所示。

图1-13倒圆角参数设置（15）选择倒圆角图素在绘图区选择倒圆角边线，如图1-14所示。

（16）生成倒圆角特征预览图形确认无误后，单击【倒圆角】面板中的【确定】按钮。

图1-14选择倒圆角边线最终结果如下图1-15图1-15 塑件图第二部分塑料制品模具设计（17）新建模具文件选择【文件】——【新建】命令进入【新建】对话框，选择【类型】选项区域中的【制造】单选按钮；在【子类型】选项区域中选中【模具行腔】单选按钮；在【名称】文本框输入模具名称“zuokuaigai”，取消选择“使用默认模板”复选框，单击“确定”按钮，如图1-16所示，系统弹出【新文件选项】对话框，选择mmn_part_solid作为模板，如图1-17所示，单击“确定”按钮，进入模具设计环境。

图1-16 新建文件图1-17选择模板（18）打开模具参照模型直接单击选取零件图标，弹出如图1-18所示的【打开】对话框，同时弹出如图1-19所示的【布局】对话框。

在【打开】对话框中选择参照模型如图中的suliaobei.prt文件，单击【打开】按钮，弹出如图1-20所示的【创建参照模型】对话框。

默认选中【创建参照模型】选项区域中的【按参照合并】单选按钮，默认系统给出的参照模型名称，单击【确定】按钮。

图1-18 打开参照模型图1-19 【布局】对话框图1-20【创建参照模型】图1-21【选取】对话框（19）设置收缩率单击设置收缩图标，首先弹出如图1-21所示的【选取】对话框，选取坐标系，如图1-22所示。

接着弹出如图1-23所示的【按比例收缩】对话框，设置收缩率为0.0065，单击按钮。

图1-22 选取坐标系图1-23 收缩率设置（20）创建毛坯工件1.选择参照模型坐标系单击定义毛坯工件图标，弹出【自动工件】对话框，如图1-24所示，单单击屏幕中的参照模型的坐标系MOLD-DEF-CSYS，如图1-24所示。

此时【偏移】选选项区下的数字，有灰色便成为可操作的黑色。

2.设置毛坯工件尺寸在【偏移】下面的X,Y,Z文本框中分别输入数据，如图1-24所示，单击【确定】按钮，完成毛坯的设置，如图1-25所示图1-24设置毛坯工件尺寸图1-25拾取坐标系图1-25 完成毛坯工件（21）设计分型面1单击绘图区域右侧的【分型曲面】按钮，名称叫Ps1，复制参考零件“zuokuaigai”的内表面，选择参考零件的内表面的其中一个曲面，如图1-41所示，按组合键Ctrl+C（复制），再按组合键Ctrl+V（粘贴），系统显示出【曲面复制】操作面板，按住Ctrl键选择参考零件的其他曲面片，如图1-42所示，单击操作面板上的按钮以完成曲面复制。

单击图标，选择遮蔽“SULIAOBEI_REF ，SULIAOBEI_WRK”单击【遮蔽】，【关闭】。

做出的分型面为图1-26(分型面的设计此处省略了许多)图1-26 完成分型面的创建（22）添加浇注系统浇注系统的设计的方法在此就一带而过了，过程见下图的步骤图1-27 主流道的创建图1-28 分流道的创建图1-29完成浇注系统的创建（23）分割体积块单击绘图区域右侧的【分割为新的模具体积块】图标，系统弹出如图1-30所示的【分割体积块】菜单，依次选择【两个体积块】，【所有工件】【完成】选项。

系统弹出【分割】对话框。

如图1-31所示。

在屏幕中单击刚建好的第一个分型面Ps1，单击【选取】对话框中的【确定】按钮。

系统弹出【属性】对话框，在对话框的“名称”文本框中输入体积块1的名称为MOLD_VOL_s，如图1-32所示，单击对话框中的【确定】按钮。

系统再次弹出【属性】对话框，在对话框的“名称”文本框中输入体积块2的名称为MOLD_VOL_x 如图1-33所示。

单击对话框中的【确定】按钮。

再次单击绘图区域右侧的【分割为新的模具体积块】图标，系统弹出如图1-30所示的【分割体积块】菜单，依次选择【两个体积块】，【模具体积块】【完成】选项。

弹出搜索工具对话框，见图1-34，选择MOLD_VOL_x。

系统弹出【分割】对话框。

如图1-56所示。

在屏幕中单击刚建好的第二个分型面Ps2，单击【选取】对话框中的【确定】按钮。

系统弹出【属性】对话框，在对话框的“名称”文本框中输入体积块3的名称为MOLD_VOL_z，如图1-35所示，单击对话框中的【确定】按钮。

系统再次弹出【属性】对话框，在对话框的“名称”文本框中输入体积块4的名称为MOLD_VOL_y 如图1-35所示。

单击对话框中的【确定】按钮。

完成体积块的定义。

图1-31 【分割体积块】菜单图1-32 【分割】对话框图1-33【属性】对话框图1-34 【属性】对话框图1-35【属性】对话框图1-36 创建模具元件（24）抽取模具元件抽取模具元件就是将分成凸模和凹模的两个只占有体积但无质量的三维曲面体积块变成Pro/E能进行加工和后置处理的实体零件。

单击绘图区域右侧的【抽取】模具元件的图标，系统弹出【创建模具元件】对话框，如图1-36所示。

选取上面18个体积块。

单击对话框中的“确定”按钮，完成模具元件的创建。

（25）铸模铸模是模拟将材料填入凹凸模形成的空腔中，以形成浇注完成的成品件的过程。

其方法如下。

选择右边菜单管理器中的【铸模】,【创建】命令。

系统信息区提示输入零件名称，单击按钮以默认的名称PRT0001作为铸模零件的名称。

（26）开模仿真开模仿真是Pro/E模具设计模块提供的一种仿真模具打开的功能，以便对模具的细微结构进行检查。

1单击遮蔽元件图标，在此之前要将分型面，体积块，元件，等进行一一遮蔽，方法如下。

单击元件遮蔽图标。

弹出【遮蔽-取消遮蔽】对话框，选择要遮蔽的元素，然后单击【关闭】。

如图1-64所示。

2定义凹模移动单击开模仿真图标,选择【定义间距】，【定义移动】命令，如图1-37所示。

选择屏幕中的一个凹模，单击如图1-66所示的【选取】对话框中的【确定】按钮，选择图1-38中的面作为移动的参考方向，输入移动距离分别为60。

以同样的方法完成另外一个凹模的移动。

图1-37 定义移动图1-38 【选取】对话框3定义凸模移动选择【定义间距】，【定义移动】命令，选择屏幕中的凸模，单击如图1-38所示的【选取】对话框中的【确定】按钮，选择面作为移动的参考方向，输入移动距离为100。

单击【完成】按钮完成开模如图1-39所示。

选择【完成/返回】按钮，单击【完成】按钮完成的模具设计如图1-40所示。

图1-39开模图1-40合模单击保存文件图标。

对模具进行保存。

第三部分模架元件创建模架最主要的模架元件的建模如下图主要的就是上面的图主要有：定模座板，定模板，推件板，动模板，支撑板，垫块，推板，推件固定板，定位圈，浇口套，带头导套，带头导柱，推杆，等等第四部分模架元件的装配装配的过程见下图只是举个例子装配后的装配体见下图爆炸图见下图爆炸图第五部分小结我的本次课程设计在徐老师的指导下完成！本次课程设计我主要参考了《塑料注射模具设计指导书》书上的步骤。

现在对于上面的步骤每一步我都已经理解并掌握，已经可以独立设计一副简单的塑料模具。

如何设计，怎样确认设计的步骤和方法,这是关键。

我在设计过程中很好的解决了这些问题。

在设计过程中虽然遇到了很多的困难,但是同时也在设计中获得了许多的乐趣。

通过此次设计培养了我做事情细致、认真，对待工作一丝不苟的态度，并学会了将理论知识用于实践，把所学的知识有机的融会贯通，知道了如何灵活运用。

在绘图过程当中，我完全采用计算机辅助设计（CAXA、UG）从而大大提高了绘图的效率和质量。

通过这次设计，我不仅把以前没有掌握的知识得以掌握，而且将学了将近一年的塑料模具作了一个贯穿性的复习，还学到了许多课本上没有的知识。

使我具备了一定塑料模分析的能力。

本次设计由于本人经验不足，在设计中难免会出现些差错，存在不完善的地方还有很多，望各位老师多指正！。

合集下载

注射成型塑料模具综合实验1

注射成型塑料模具综合实验1

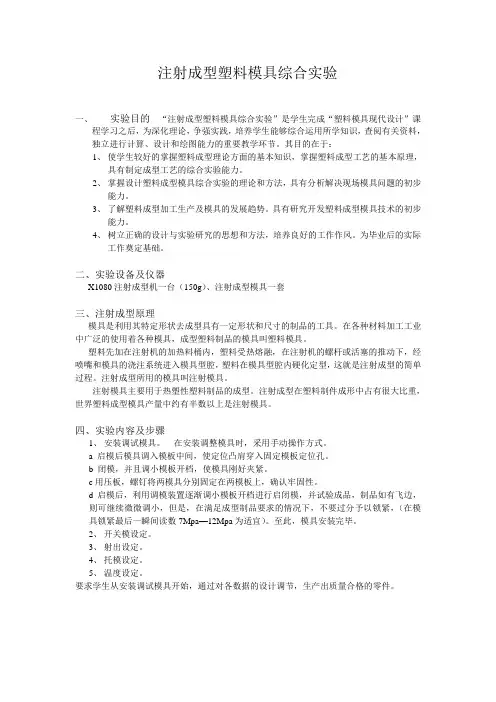

注射成型塑料模具综合实验一、实验目的“注射成型塑料模具综合实验”是学生完成“塑料模具现代设计”课程学习之后，为深化理论，争强实践，培养学生能够综合运用所学知识，查阅有关资料，独立进行计算、设计和绘图能力的重要教学环节。
