纸浆打浆度连续测定的意义

一、打浆方式如前所述，在打浆过程中，纤维主要发生细胞壁的位移和变形、初生壁和次生壁外层的破除、纤维的吸水润胀和细纤维化、横向切断、压溃、揉搓等作用，而这些作用在打浆整个过程中是同时发生，而绝不是孤立出现的。

以横向切断纤维为主的打浆方式称为游离状打浆，而以纵向分裂纤维使之细纤维化为主的，则称为粘状打浆。

在实际打浆过程中，切断和分裂纤维两者是同时出现的，问题只是程度上的差别，所以我们设想打浆只有横切纤维的作用，而没有纵向分裂纤维的现象，是不可能的。

反之，如果希望打浆对于纸料纤维只有纵向分裂，而不允许有横向切短作用，也同样是不可能的。

经过游离状打浆的纸料在抄纸时，在铜网上滤水较快，成纸质量相对来说是比较疏松多孔。

而经过粘状打浆的纸料，由于纤维在打浆时细纤维化作用较好，纤维变得柔软可塑和有滑腻的感觉，纸料在抄纸时，在铜网上滤水较慢，成纸的紧度较大。

根据以上所述，可以按照对纤维切短和分裂程度的要求，将打浆大体分为以下四种方式：（1）长纤维游离状打浆；（2）短纤维游离状打浆；（3）长纤维粘状打浆；（4）短纤维粘状打浆。

而在实际打浆操作中，游离状至粘状打浆之间，还有半游离状打浆，半粘状打浆等；同样，长纤维打浆是指以长纤维为主，而并没有排除短纤维打浆的同时存在。

长纤维游离状打浆方式要求分散纸料成为单纤维，纤维只是适当地切短，因此其打浆时间较短。

长纤维游离状打浆生产的纸料在网上容易脱水，成纸组织匀度欠佳，缺乏透明性，表面不甚平滑，但成纸具有一定的机械强度。

以前一直认为这种打浆方式适用于包装纸和工业滤纸的制造，但近年来则趋于认为包装纸应采用低打浆度，长纤维粘状打浆。

短纤维游离状打浆方式要求在分散纤维的基础上，同时高度切断纤维。

这种纸料脱水也较容易，但纤维交织能力相当差，而成纸的组织较均匀，吸收能力甚强。

短纤维游离状打浆方式生产的纸料适宜于抄制滤纸、吸墨纸、火柴盒纸以及其他一些要求吸收性能强和组织匀度高的纸类。

长纤维粘状打浆要求将纤维高度分裂和细纤维化，而尽可能避免纤维遭到横向切断。

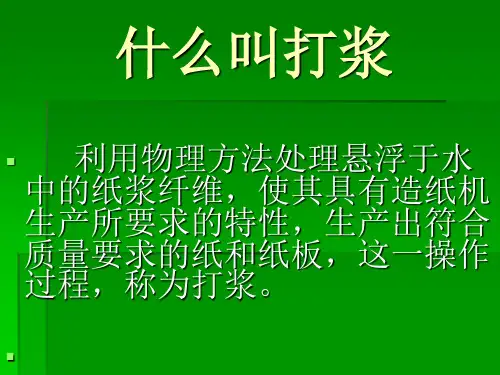

什么叫打浆

利用物理方法处理悬浮于水 中的纸浆纤维，使其具有造纸机 生产所要求的特性，生产出符合 质量要求的纸和纸板，这一操作 过程，称为打浆。

打浆
１、细纤维化：纤维在打浆过程中受到 打浆设备的机械作用而产生纤维的 纵向分裂，表面分离出细小纤维， 纤维两端帚化起毛的现象，称为细 纤维化。 ２、长纤维经适当地切短，可以提高纸 张的组织均匀性和平滑性。但过分 的切短，纸的强度就会降低。
５、透气度：纸张的透气度是随着打浆度增长而降的。 ６、吸收性：纸张的吸收性也是随着打浆度的增长而降 低，打浆对吸收性的影响情况基本上与透气度同。 7、 不透明度：影响纸张不透明的因素主要是纤维结合 力。打浆度越高的纸料，纤维在纸机上干燥由于表 面张力的作用极易靠拢在一起，促进氢键的形成和 纤维结合力的提高。 ８、 紧度：随着打浆度的上升所抄成纸张的紧度也不断 增加，一般是开始增加得很快，以后逐渐减慢，趋 向平稳。
制造磨盘的材料有哪几种? 它们对磨浆质量有何影响?





盘磨机低浓磨浆主要是通过磨齿对纤维的直接作用来实现的。 磨齿的材质直接影响到磨盘的使用寿命、磨浆效率、成浆质量、 动力消耗和噪音等。 磨齿的材质有金属和非金属两大类，主要是白口铁、冷激铸铁及 各种合金钢，一般在3~8毫米之间，使用寿命30~60天。 玄武岩石磨是对各种长纤维粘状浆连续打浆生产各种强度好的薄 型纸的一种非金属磨盘。 使用玄武岩石磨打浆的特点是纤维分丝帚化好，切断少，成纸强 度好，同时打浆度上升快，磨浆电耗低，台时产量高，噪音低， 是制造打粘状浆磨盘的好材料。
打浆度、湿重与纤维平均长度、保水值
2、湿重与纤维平均长度：湿重是指在用肖氏打浆 度仪检查打浆质量时，积存在湿重框架上的湿浆 重量。它是间接表示纤维平均长度的快速测定值。 纤维愈长，则挂在湿重框架上的纤维越重，也就 是湿重越大。即纤维长度的本身重量与水化度， 打浆时纤维初切短了，因此减少了积存在框架上 纤维数量；同时又因打浆增大了纤维的水化度， 提高纤维的含水量。

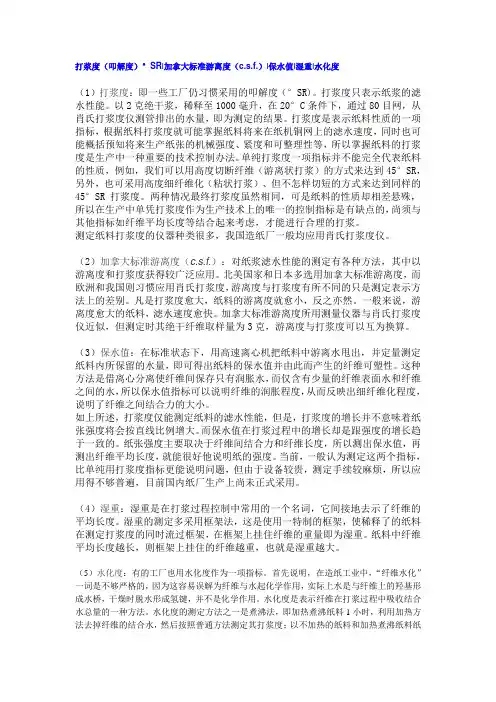

打浆度（叩解度）°SR|加拿大标准游离度（c.s.f.）|保水值|湿重|水化度（1）打浆度：即一些工厂仍习惯采用的叩解度（°SR)。

打浆度只表示纸浆的滤水性能。

以2克绝干浆，稀释至1000毫升，在20°C条件下，通过80目网，从肖氏打浆度仪测管排出的水量，即为测定的结果。

打浆度是表示纸料性质的一项指标，根据纸料打浆度就可能掌握纸料将来在纸机铜网上的滤水速度，同时也可能概括预知将来生产纸张的机械强度、紧度和可整理性等，所以掌握纸料的打浆度是生产中一种重要的技术控制办法。

单纯打浆度一项指标并不能完全代表纸料的性质，例如，我们可以用高度切断纤维（游离状打浆）的方式来达到45°SR，另外，也可采用高度细纤维化（粘状打浆）、但不怎样切短的方式来达到同样的45°SR打浆度。

两种情况最终打浆度虽然相同，可是纸料的性质却相差悬殊，所以在生产中单凭打浆度作为生产技术上的唯一的控制指标是有缺点的，尚须与其他指标如纤维平均长度等结合起来考虑，才能进行合理的打浆。

测定纸料打浆度的仪器种类很多，我国造纸厂一般均应用肖氏打浆度仪。

（2）加拿大标准游离度（c.s.f.）：对纸浆滤水性能的测定有各种方法，其中以游离度和打浆度获得较广泛应用。

北美国家和日本多选用加拿大标准游离度，而欧洲和我国则习惯应用肖氏打浆度，游离度与打浆度有所不同的只是测定表示方法上的差别。

凡是打浆度愈大，纸料的游离度就愈小，反之亦然。

一般来说，游离度愈大的纸料，滤水速度愈快。

加拿大标准游离度所用测量仪器与肖氏打浆度仪近似，但测定时其绝干纤维取样量为3克，游离度与打浆度可以互为换算。

（3）保水值：在标准状态下，用高速离心机把纸料中游离水甩出，并定量测定纸料内所保留的水量，即可得出纸料的保水值并由此而产生的纤维可塑性。

这种方法是借离心分离使纤维间保存只有润胀水，而仅含有少量的纤维表面水和纤维之间的水，所以保水值指标可以说明纤维的润胀程度，从而反映出细纤维化程度，说明了纤维之间结合力的大小。

制造磨盘的材料有哪几种? 它们对磨浆质量有何影响?





盘磨机低浓磨浆主要是通过磨齿对纤维的直接作用来实现的。 磨齿的材质直接影响到磨盘的使用寿命、磨浆效率、成浆质量、 动力消耗和噪音等。 磨齿的材质有金属和非金属两大类，主要是白口铁、冷激铸铁及 各种合金钢，一般在3~8毫米之间，使用寿命30~60天。 玄武岩石磨是对各种长纤维粘状浆连续打浆生产各种强度好的薄 型纸的一种非金属磨盘。 使用玄武岩石磨打浆的特点是纤维分丝帚化好，切断少，成纸强 度好，同时打浆度上升快，磨浆电耗低，台时产量高，噪音低， 是制造打粘状浆磨盘的好材料。
５、透气度：纸张的透气度是随着打浆度增长而降的。 ６、吸收性：纸张的吸收性也是随着打浆度的增长而降 低，打浆对吸收性的影响情况基本上与透气度同。 7、 不透明度：影响纸张不透明的因素主要是纤维结合 力。打浆度越高的纸料，纤维在纸机上干燥由于表 面张力的作用极易靠拢在一起，促进氢键的形成和 纤维结合力的提高。 ８、 紧度：随着打浆度的上升所抄成纸张的紧度也不断 增加，一般是开始增加得很快，以后逐渐减慢，趋 向平稳。
打浆
什么叫打浆

利用物理方法处理悬浮于水 中的纸浆纤维，使其具有造纸机 生产所要求的特性，生产出符合 质量要求的纸和纸板，这一操作 过程，称为打浆。

打浆
１、细纤维化：纤维在打浆过程中受到 打浆设备的机械作用而产生纤维的 纵向分裂，表面分离出细小纤维， 纤维两端帚化起毛的现象，称为细 纤维化。 ２、长纤维经适当地切短，可以提高纸 张的组织均匀性和平滑性。但过分 的切短，纸的强度就会降低。
造纸生产中使用阳离子淀粉，应注意哪些问题？ 使用阳离子淀粉时，应注意以下几点： （1）加入顺序和地点：因阳离子淀粉带正电荷， 应先加松香和填料，待混合均匀后再加入，最后 加矾士；如先加矾士，则矾士中的铝离子就会首 先与带负电的纤维结合，使阳离子淀粉与纤维结 合发生困难，不能牢固困难，不能牢固地吸附在 纤维表面。 （2）添加方式：由于阳离子淀粉对纤维、填料等 的吸附是瞬间进行的，因此加入时要均匀，防止 局部加入量过大，影响吸附的均匀性，添加浓度 以小于1%为宜。
