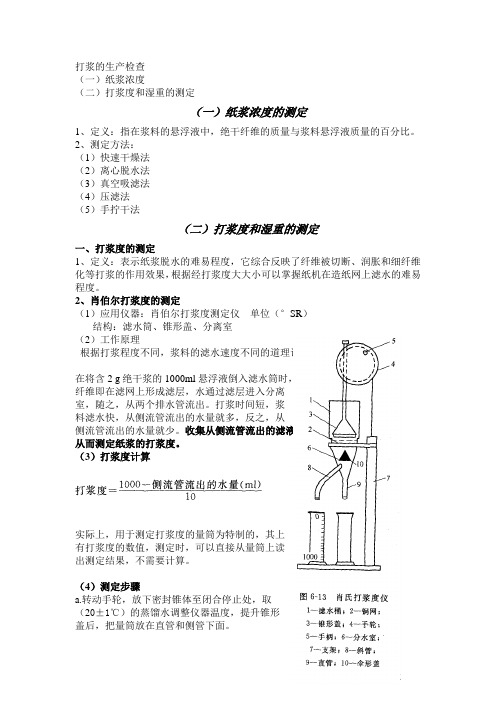

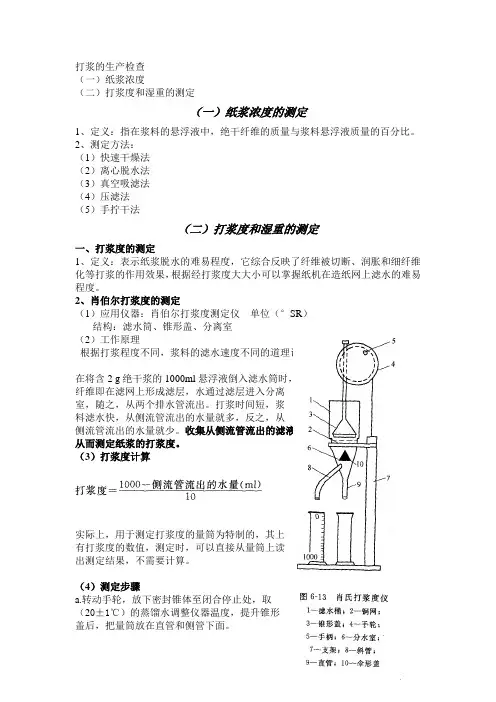

打浆的生产检查（一）纸浆浓度（二）打浆度和湿重的测定（一）纸浆浓度的测定1、定义：指在浆料的悬浮液中，绝干纤维的质量与浆料悬浮液质量的百分比。
2、测定方法：（1）快速干燥法（2）离心脱水法（3）真空吸滤法（4）压滤法（5）手拧干法（二）打浆度和湿重的测定一、打浆度的测定1、定义：表示纸浆脱水的难易程度，它综合反映了纤维被切断、润胀和细纤维化等打浆的作用效果，根据经打浆度大大小可以掌握纸机在造纸网上滤水的难易程度。
2、肖伯尔打浆度的测定（1）应用仪器：肖伯尔打浆度测定仪单位（°SR）结构：滤水筒、锥形盖、分离室（2）工作原理根据打浆程度不同，浆料的滤水速度不同的道理设计的。
在将含2 g绝干浆的1000ml悬浮液倒入滤水筒时，纤维即在滤网上形成滤层，水通过滤层进入分离室，随之，从两个排水管流出。
打浆时间短，浆料滤水快，从侧流管流出的水量就多，反之，从侧流管流出的水量就少。
收集从侧流管流出的滤液，从而测定纸浆的打浆度。
（3）打浆度计算实际上，用于测定打浆度的量筒为特制的，其上有打浆度的数值，测定时，可以直接从量筒上读出测定结果，不需要计算。
（4）测定步骤a.转动手轮，放下密封锥体至闭合停止处，取（20±1℃）的蒸馏水调整仪器温度，提升锥形盖后，把量筒放在直管和侧管下面。
b.取相当于绝干浆2g的湿浆试样，置于1000ml的量筒中，注入少许清水，将其充分搅散，再加水稀释至1000ml。
[浆料温度应控制在（20±1℃）]。
c.充分搅拌后，立即倾入仪器的圆筒中，静止5s后，按动手柄，则密封锥体自动升起。
由于圆筒内铜网的过滤作用，纤维留在铜网上，水被排除，通过下面的分离室流入直管和侧管下面的量筒中。
由侧管流出的水量即可以读出打浆度值。
（5）注意事项a.每种浆料应做2次测定，取其算术平均值作为测定结果，但2次测定值之间的误差不得超过4%。
b.测定时必须使纤维充分离解，并防止溶液中有气泡存在，否则测定结果不准确。
YT-DJ-100打浆度测定仪使用说明书南北潮商城 目录1 产品简介 (2)2 安装放置及注意事项 (2)3 产品结构 (2)4 产品技术特点 (4)5 操作指南 (5)5.1 样品制备： (5)5.2 密封锥体上升速度的调整： (5)5.3 仪器的清洗： (5)5.4 试样测试： (6)5.5 试验完毕处理： (6)6 维护与保养 (7)6.1 仪器应该水平放置。
(7)6.2 仪器的清洁状况： (7)6.3 底孔的尺寸： (7)7 成套一览 (8)8 附录A. 浆料浓度的测定（补充件） (8)1V1.01 产品简介YT-DJ-100打浆度测试仪是我公司按国家标准要求研究开发的一种新型仪器。
仪器主要用于测量稀释纸浆悬浮液滤水速率，是实验室常规仪器，具有成熟的结构和明确的技术要求。
2 安装放置及注意事项将仪器放在平台上，调节仪器底部的四个调节旋钮，使仪器水平安置。
3 产品结构YT-DJ-100打浆度测定仪是根据我国国家标准GB/T3332—2004浆料打浆度的测定法（肖伯尔——瑞格勒法）而设计的，其具体的结构参数如下：部件：3.1 滤水筒结构特性主要尺寸：a)滤水筒上部内径137mm；b)滤水筒下部内径112.9 0.1mm（面积100cm2）；c)滤水筒上、下部锥形连接过渡部分的密封锥面斜角为45o。
2V1.03.2 打浆度仪滤水铜网安装在滤水筒和灌入室底之间，铜网应符合如下要求：a)铜网工作面积100cm2；b)铜网材料为磷青铜丝；c)铜网规格按ISO5267/1：1979附录A的A1：网子厚度0.40mm，每10mm有24根纬线（纬线直径0.17mm）和32根经线（经线直径0.16mm）。
3.3 密封锥体：a)锥体大头直径120mm；b)锥体锥形表面与垂直线夹角55o；c)锥体小头端部连接一根铜管。
铜管基本尺寸，外径20mm，内径10mm。
d)锥体大端下部反锥面上嵌装一个橡胶密封圈，橡胶密封圈的硬度为肖氏30o。

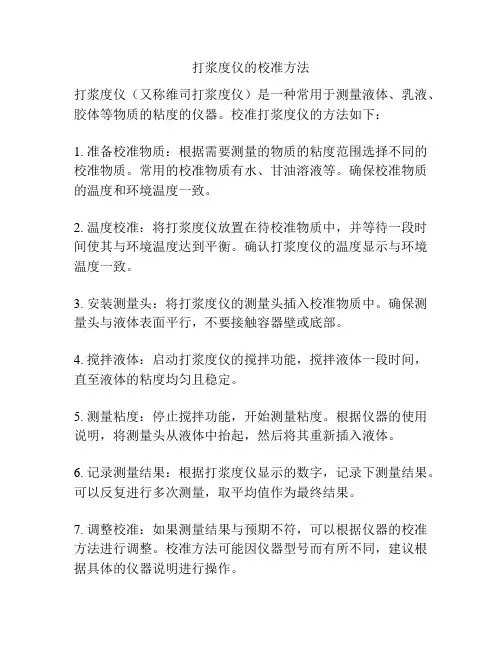

打浆度仪的校准方法
打浆度仪（又称维司打浆度仪）是一种常用于测量液体、乳液、胶体等物质的粘度的仪器。
校准打浆度仪的方法如下：
1. 准备校准物质：根据需要测量的物质的粘度范围选择不同的校准物质。
常用的校准物质有水、甘油溶液等。
确保校准物质的温度和环境温度一致。
2. 温度校准：将打浆度仪放置在待校准物质中，并等待一段时间使其与环境温度达到平衡。
确认打浆度仪的温度显示与环境温度一致。
3. 安装测量头：将打浆度仪的测量头插入校准物质中。
确保测量头与液体表面平行，不要接触容器壁或底部。
4. 搅拌液体：启动打浆度仪的搅拌功能，搅拌液体一段时间，直至液体的粘度均匀且稳定。
5. 测量粘度：停止搅拌功能，开始测量粘度。
根据仪器的使用说明，将测量头从液体中抬起，然后将其重新插入液体。
6. 记录测量结果：根据打浆度仪显示的数字，记录下测量结果。
可以反复进行多次测量，取平均值作为最终结果。
7. 调整校准：如果测量结果与预期不符，可以根据仪器的校准方法进行调整。
校准方法可能因仪器型号而有所不同，建议根据具体的仪器说明进行操作。
8. 维护保养：完成校准后，及时清洁和维护打浆度仪，确保其正常运行和准确测量。
注意事项：
- 校准前确认校准物质的温度和环境温度一致，避免温度差异对测量结果的影响。
- 在校准和测量过程中，保持测量头与液体表面平行，避免与容器壁或底部接触。
- 不同的校准物质可能需要不同的校准方法和操作步骤，根据仪器的使用说明进行操作。
- 定期对打浆度仪进行校准和维护，确保其准确性和稳定性。

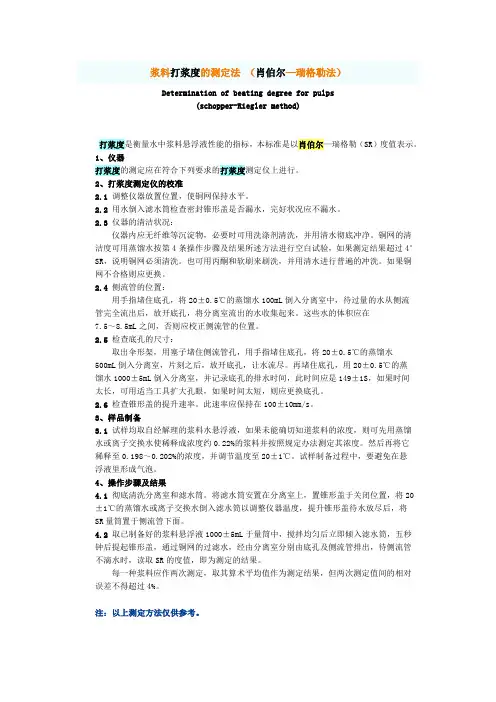

浆料打浆度的测定法（肖伯尔—瑞格勒法）Determination of beating degree for pulps(schopper-Riegler method)打浆度是衡量水中浆料悬浮液性能的指标，本标准是以肖伯尔—瑞格勒（SR）度值表示。
1、仪器打浆度的测定应在符合下列要求的打浆度测定仪上进行。
2、打浆度测定仪的校准2.1调整仪器放置位置，使铜网保持水平。
2.2用水倒入滤水筒检查密封锥形盖是否漏水，完好状况应不漏水。
2.3仪器的清洁状况：仪器内应无纤维等沉淀物，必要时可用洗涤剂清洗，并用清水彻底冲净。
铜网的清洁度可用蒸馏水按第4条操作步骤及结果所述方法进行空白试验，如果测定结果超过4°SR，说明铜网必须清洗。
也可用丙酮和软刷来刷洗，并用清水进行普遍的冲洗。
如果铜网不合格则应更换。
2.4侧流管的位置：用手指堵住底孔，将20±0.5℃的蒸馏水100mL倒入分离室中，待过量的水从侧流管完全流出后，放开底孔，将分离室流出的水收集起来。
这些水的体积应在7.5～8.5mL之间，否则应校正侧流管的位置。
2.5检查底孔的尺寸：取出伞形架，用塞子堵住侧流管孔，用手指堵住底孔，将20±0.5℃的蒸馏水500mL倒入分离室，片刻之后，放开底孔，让水流尽。
再堵住底孔，用20±0.5℃的蒸馏水1000±5mL倒入分离室，并记录底孔的排水时间，此时间应是149±1S，如果时间太长，可用适当工具扩大孔眼，如果时间太短，则应更换底孔。
2.6检查锥形盖的提升速率。
此速率应保持在100±10mm/s。
3、样品制备3.1试样均取自经解理的浆料水悬浮液，如果未能确切知道浆料的浓度，则可先用蒸馏水或离子交换水使稀释成浓度约0.22%的浆料并按照规定办法测定其浓度。
然后再将它稀释至0.198～0.202%的浓度，并调节温度至20±1℃。
试样制备过程中，要避免在悬浮液里形成气泡。

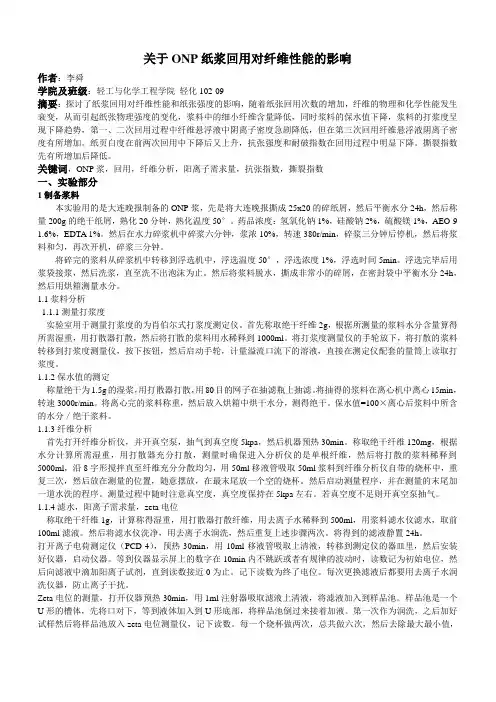

关于ONP纸浆回用对纤维性能的影响作者：李舜学院及班级：轻工与化学工程学院轻化102-09摘要：探讨了纸浆回用对纤维性能和纸张强度的影响，随着纸张回用次数的增加，纤维的物理和化学性能发生衰变，从而引起纸张物理强度的变化，浆料中的细小纤维含量降低，同时浆料的保水值下降，浆料的打浆度呈现下降趋势，第一、二次回用过程中纤维悬浮液中阴离子密度急剧降低，但在第三次回用纤维悬浮液阴离子密度有所增加。
纸页白度在前两次回用中下降后又上升，抗张强度和耐破指数在回用过程中明显下降。
撕裂指数先有所增加后降低。
关键词，ONP浆，回用，纤维分析，阳离子需求量，抗张指数，撕裂指数一、实验部分1制备浆料本实验用的是大连晚报制备的ONP浆，先是将大连晚报撕成25x20的碎纸屑，然后平衡水分24h，然后称量200g的绝干纸屑，熟化20分钟，熟化温度50°。
药品浓度：氢氧化钠1%，硅酸钠2%，硫酸镁1%，AEO-9 1.6%，EDTA 1%。
然后在水力碎浆机中碎浆六分钟，浆浓10%，转速380r/min，碎浆三分钟后停机，然后将浆料和匀，再次开机，碎浆三分钟。
将碎完的浆料从碎浆机中转移到浮选机中，浮选温度50°，浮选浓度1%，浮选时间5min。
浮选完毕后用浆袋接浆，然后洗浆，直至洗不出泡沫为止。
然后将浆料脱水，撕成非常小的碎屑，在密封袋中平衡水分24h，然后用烘箱测量水分。
1.1浆料分析1.1.1测量打浆度实验室用于测量打浆度的为肖伯尔式打浆度测定仪。
首先称取绝干纤维2g，根据所测量的浆料水分含量算得所需湿重，用打散器打散，然后将打散的浆料用水稀释到1000ml。
将打浆度测量仪的手轮放下，将打散的浆料转移到打浆度测量仪，按下按钮，然后启动手轮，计量溢流口流下的溶液，直接在测定仪配套的量筒上读取打浆度。
1.1.2保水值的测定称量绝干为1.5g的湿浆，用打散器打散，用80目的网子在抽滤瓶上抽滤。
将抽得的浆料在离心机中离心15min，转速3000r/min。

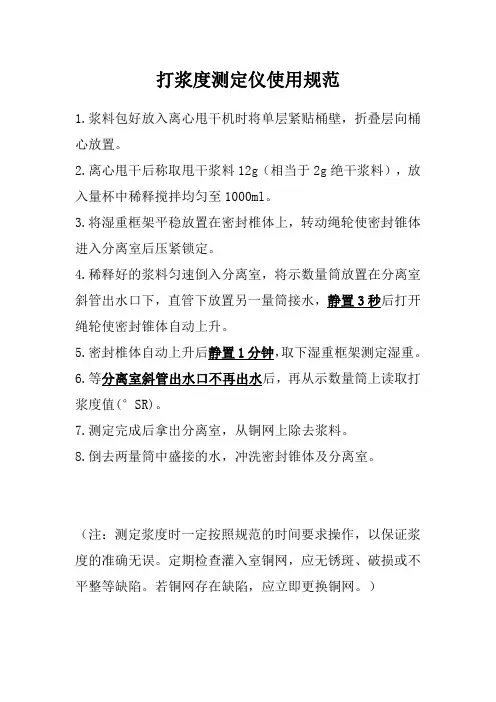

打浆度测定仪使用规范
1.浆料包好放入离心甩干机时将单层紧贴桶壁，折叠层向桶心放置。
2.离心甩干后称取甩干浆料12g（相当于2g绝干浆料），放入量杯中稀释搅拌均匀至1000ml。
3.将湿重框架平稳放置在密封椎体上，转动绳轮使密封锥体进入分离室后压紧锁定。
4.稀释好的浆料匀速倒入分离室，将示数量筒放置在分离室斜管出水口下，直管下放置另一量筒接水，静置3秒后打开绳轮使密封锥体自动上升。
5.密封椎体自动上升后静置1分钟，取下湿重框架测定湿重。
6.等分离室斜管出水口不再出水后，再从示数量筒上读取打浆度值(°SR)。
7.测定完成后拿出分离室，从铜网上除去浆料。
8.倒去两量筒中盛接的水，冲洗密封锥体及分离室。
（注：测定浆度时一定按照规范的时间要求操作，以保证浆度的准确无误。
定期检查灌入室铜网，应无锈斑、破损或不平整等缺陷。
若铜网存在缺陷，应立即更换铜网。
）。
打浆度测试方法
嘿，你知道打浆度咋测试不？其实超简单！先准备好打浆度测定仪，把纸浆样品放进仪器里。
就像你做饭要选好食材一样，纸浆样品可得选得准准的。
然后加水搅拌均匀，这就好比调面糊，得让它匀乎了。
接着启动仪器，看着指针的变化，那感觉就像看着时钟滴答滴答走，心里有点小紧张呢。
测试的时候可得注意安全呀！这可不是闹着玩的，就像你开车得系好安全带一样。
仪器要放稳，别让它晃悠，不然结果可就不准啦。
而且操作的时候要小心，别把手给弄伤了。
那打浆度测试有啥用呢？应用场景可多啦！比如造纸厂，那可是离不开打浆度测试的。
就像厨师离不开调料一样，造纸厂没了打浆度测试，那纸的质量可就没法保证啦。
它的优势也很明显呀，能准确地知道纸浆的质量，让你心里有底。
我给你讲个实际案例哈。
有个造纸厂，以前没重视打浆度测试，结果生产出来的纸质量参差不齐。
后来开始认真做打浆度测试，哇塞，纸的质量一下子就上去了。
这效果，杠杠的！
打浆度测试真的很重要，能让你的纸浆质量有保障，就像给你的产品加上了一道保险。
所以，赶紧重视起来吧！。
AT-DJ打浆度测试仪操作规程
一、仪器校准
按GB/T3332-2004纸浆打浆度的测定（肖伯尔-瑞格勒法）标准中的规定检测设备的铜网的有效滤水面积，蒸馏水空测SR值，侧流管剩余体积，底孔直径。
二、试样准备
试样要求：浓度：0.2%±0.002%体积：1000ml±5ml状态：经过充分搅拌和解离
三、设备调整
3.1观察设备水平泡位置，如果水平泡不在中间，应该调整底角直至水平泡
在水平位置。
3.2彻底清洗分离室和滤水筒。
将滤水筒安置在分离室上，将20±1℃的蒸馏
水或离子交换水倒入滤水筒以调整仪器温度，待水放尽后，将SR（肖伯尔-瑞格勒）量筒置于侧流管下面。
同时在底孔下放一盛水量筒。
之后逆时针方向转动绳轮，置锥形盖于滤水筒底部位置，稍用力，听到轻微的“喀嚓”声，绳轮即定位。
四、测试
取已制备好的浆料悬浮液1000±5mL于量筒中，搅拌均匀后立即倾入滤水筒，五秒钟后，往下扳动绳轮箱左面的小把手，密封锥体即自动提起，通过铜网的过滤水，经由分离室分别由底孔及侧流管排出，待侧流管不滴水时，读取侧流管底下的SR量筒的度值，即为测定结果。
五、设备清洗归位
试验完成后，用清水将仪器内部清理干净，最后将锥形盖置于顶部。
造纸工高级证考证资料（应知）填空题1、碱法制浆按所用化学药剂的不同，主要可分为石灰法，烧碱法和硫酸盐。
2、碱回收过程包括黑液提取、蒸发、燃烧和苛化三个工段。
3、纸张的施胶有两种方法，一种是表面施胶；另一种是内部施胶。
4、纸浆的打浆方或可分为游离状打浆和粘状打浆两种。
5、打浆度的测定通常采用肖伯尔打浆度测定仪。
6、目前造纸机使用的流浆箱主要有封闭式流浆箱、敞开式流浆箱、满流式流浆箱7、长网造纸机的流浆箱主要由布浆器、堰池和堰板组成。
8、造纸网的网目是指1英寸宽度内经线的根数。
9、纸的松厚度是以m3 /g为单位的。
10、影响纤维结合力的因素主要是氢键数量和纤维的比表面积。
11、CF纸称为无碳复写纸的底页，在原纸正面上涂有显色剂涂层。
12、生产钢版纸涂布所用的涂料一般由颜料，染料，化学助剂和水组成。
13、造纸机白水的回收方法主要有气浮法，过滤法和沉降法。
14、φ450双盘磨有2个固定盘， 1 个转动盘，2个磨浆区。
15、双辊压榨可分为普通压榨，沟纹压榨，盲孔压榨和靴式压榨。
16、烘缸冷凝水的排除方式主要有戽斗式，固定虹吸管，旋转虹吸管。
17、造纸机的车速是指卷取部的速度，车速的单位是m/min 。
18、一组普通压榨辊中，下压辊为主动辊。
19、长网造纸机对网部磨损最大的元件是真空吸水箱。
20、纸料的稀释方法主要有高位冲浆箱，冲浆泵和地下冲浆池三种。
21、衡量纸浆打浆质量的技术指标有打浆度，纤维湿重和保水值。
24、长网造纸机主要由网部，压榨部，干燥部，卷取部组成。
25、粘状打浆是指以细纤维化为主，以切断为辅的打浆方式。
27、造纸厂三大规程通常是指操作规程，工艺规程和安全规程。
28、造纸机网部的作用是脱水和成形。
30、生产铜版纸涂布所用的涂料一般由颜料，胶粘剂，化学助剂和水组成。
31、造纸机主要技术经济指标是指抄造率，成品率和合格率，三率。
32、在纸料的精选过程中，目前生产上常用的筛选设备是压力筛。
41、制浆方法可分为化学制浆，半化学制浆，机械制浆和化学机械浆四种。
1、岗位职责1.1、熟练掌握本岗位所有的作业标准。
1.2、按照工艺的要求和质检项目之规定，结合车间实际生产过程，保质、保量完成所有规定项目的检测任务，并把检测数据清楚、详实地记录在检测报表上。
1.3、检测中发现某项指标不合格，要及时通知该岗位操作工（或当班班长）进行调节。
调节后重新测定记录直到合格为止。
1.4、对浆池浆料检测发现异常时要重新取样进行确认测试。
1.5、在工艺调节或生产调节时，协助工艺对某些工艺参数进行测试。
1.6、工作态度认真、仔细，不断的提高自身的业务水平。
1.7、做好本岗位区域范围内的清洁卫生工作，做好所有检测仪器的维护、保养及校正工作，发现问题，及时汇报给上级领导。
1.8、交接班时必须保持本岗位范围内卫生清洁，仪器无尘和各种物品摆放整齐有序。
2、安全守则2.1、不可在离心甩干机转动或未停稳状态下取放浆样。
2.2、经常检查各用电仪器的完好情况，防止漏电事故。
2.3、在开拉电烘箱门把时应先用手背碰触一下，验证是否有漏电现象，再进行开启。
2.4、在取样时要脚底踏实，防止摔倒。
2.5、在上下楼梯或跨越走台时必须抓牢拦杆扶手。
2.6、在走过转动的设备及皮带旁边时要格外小心，万不可试图跨越。
3、检测项目和频次3.1、接班后首先验证或校准打浆度测定仪，保证其准确有效。
3.2、依照工艺标准规定的项目进行检测。
3.2.1、负责对各高浓碎浆机浓度的检测，对各过渡池、成浆池、双盘磨浓度、打浆度和湿重按规定进行检验和质量把关；3.2.2、负责对各圆网浓缩机白水浓度、各低浓除砂器浓度的检测。
3.2.3、对各层浆上网浓度，白水浓度及PH值的检测；3.2.4、负责进热分散浆料浓度及其他规定项目的测试，负责浆料间重要设备操作参数的记录。
3.3、根据实际生产情况，按照记录表上规定的频次进行测试。
4、作业标准4.1、浆料的取样各测试项目取样时间应无规律随机抽样；各过渡池、成浆池浆料取样检测前必须启动浆池推进器，推进10分钟后，使浆料充分混合均匀，取具有代表性的浆料300-400mL。
目录第一章、原辅材料检验操作规程一、蔗渣浆的分析———————————————————— 1 （一）浓度的测定———————————————————— 1 （二）叩解度的测定——————————————————— 1 （三）纤维湿重的测定—————————————————— 2 （四）白度的测定———————————————————— 2 （五）尘埃度的测定——————————————————— 3 （六）残氯的测定————————————————————— 4二、木浆板的分析———————————————————— 41、样本的制作—————————————————————— 42、白度的测定—————————————————————— 53、水分的测定—————————————————————— 54、灰分的测定—————————————————————— 55、尘埃度的测定————————————————————— 66、叩解度的测定————————————————————— 67、湿重的测定—————————————————————— 6第二章、浆料检验操作规程一、打浆化验———————————————————————71、浆料浓度的测定————————————————————72、打浆度的测定—————————————————————73、纤维湿重的测定————————————————————84、纸浆白度的测定————————————————————9二、上网浆料和白水的测定—————————————————91、上网浆料浓度的测定——————————————————92、白水浓度的测定—————————————————————9第三章、成品检验操作规程一、采样方法及试样制备——————————————————10二、定量的测定——————————————————————10三、白度的测定——————————————————————10四、灰分的测定——————————————————————11五、水分的测定——————————————————————12六、抗张指数的测定（恒速加荷法）—————————————12七、柔软度的测定—————————————————————13八、横向吸液高度的测定——————————————————14九、洞眼的测定——————————————————————15第一章、原辅材料检验操作规程一、蔗渣浆的分析采样地点：打浆车间接浆岗位采样方式及量：每车由采样工按《蔗渣浆进厂采样办法》进行采样，然后采用四分法进行缩分，留取2 kg 左右备用。
深圳市蓝博检测仪器有限公司
打浆度测定仪
造纸工业是我国的传统产业,是一个与国民经济发展及人类文明建设息息相关的重要基础原材料产业。
而打浆工段是制浆造纸工艺流程中的一个重要环节,改善打浆质量及降低能耗对造纸工业的发展具有重要意义。
中浓打浆方式与低浓打浆方式相比,减小了纤维被切断的概率,较好保留了纤维长度,改善了纸浆的强度指标。
打浆度也叫叩解度，用°SR表示，反映打浆程度，衡量纸料脱水难易程度的指标（滤水性），能综合反映了纤维被切断润胀分丝帚化细纤维化程度。
打浆度表示在铜网上抄造纸张时，浆料滤水快慢的程度，是衡量纸浆质量的指标之一，但并不表示纸浆的打浆质量。
打浆度测定仪
打浆度测定仪又叫叩解度仪、打浆度测定仪，纸浆打浆度测定仪是纸浆滤水性能测定的专用仪器，其主要技术指标和性能参数符合国际标准ISO5267 /1《纸浆——滤水性能的测定第一部分：肖伯尔——瑞格勒法》及国家标准GB3332《浆料打浆度的测定法》的有关规定。
肖伯尔——瑞格勒法是测量稀释纸浆悬浮液滤水速率的常规方法，纸浆打浆度测定仪是根据肖伯尔——瑞格勒法原理设计的实验室常规试验仪器。
打浆度测定仪（型号LB-J100）
符合标准： GB/T3332 QB/T1054ISO5267/1
深圳市蓝博检测仪器有限公司
技术指标及参数：
测量范围：（1~100）○°SR
量筒分度值：1 ○°SR
溢流口泄水时间：(149±1)s
剩余体积：（7.5 ~8）ml
外形尺寸（长×宽×高）：（260×430 ×1250）mm
净重：30Kg
产品用途：
是采用肖伯尔－瑞格勒原理，又名叩解度仪，稀释纸浆悬浮液滤水速率性能，测量纸浆打浆度。
产品特点：
传统的结构设计加工装配，通用、使用方便、易懂，手动压紧密封锥体；
主要部件（如滤水筒，锥体等）使用黄铜和不锈钢材料加工，保证仪器耐用，不生锈。
说明：设备交付用户时随附一份《装箱清单》，验收时请核对包装箱中物品是否与《装箱清单》一致。
ISO5267/1《纸浆—滤水性能的测定第1部分：肖伯尔—瑞格勒法》
GB3332 《浆料打浆度的测定法》的有关规定
供稿单位：深圳蓝博检测仪器有限公司。
