双电源切换开关原理
双电源切换开关是一种用于电气系统中的重要设备，它能够在主电源出现故障
或者需要维护时，自动切换到备用电源，保障电气系统的持续稳定运行。
其原理是基于电路设计和控制逻辑，下面将详细介绍双电源切换开关的原理及其工作过程。
首先，双电源切换开关由主电源输入、备用电源输入、负载输出和控制单元组成。
主电源和备用电源分别接入到开关的两个输入端，而负载则连接到输出端。
控制单元负责监测主备电源的状态，并根据设定的逻辑条件进行切换操作。
在正常情况下，主电源供电正常，控制单元会监测主电源的电压、频率等参数，确保主电源处于正常工作状态。
同时，备用电源处于待机状态，保持与负载隔离，以防止电源干扰。
当主电源发生故障或者需要维护时，控制单元会检测到主电源异常，并立即启
动切换流程。
首先，控制单元会断开主电源的输出，并切换到备用电源。
在切换过程中，控制单元会对备用电源进行监测，确保备用电源能够正常接管负载，并逐渐稳定输出电压和频率。
一旦备用电源稳定，控制单元会将负载切换到备用电源上，完成整个切换过程。
需要注意的是，双电源切换开关的切换过程需要尽可能短暂，以减少对负载的
影响。
因此，在设计和选择双电源切换开关时，需要考虑其切换速度、稳定性和可靠性，以确保在主备电源切换时不会对电气设备和负载造成损坏或影响。
总之，双电源切换开关通过监测主备电源状态和控制切换逻辑，实现了在主电
源故障时自动切换到备用电源，保障了电气系统的可靠运行。
合理的设计和选择双电源切换开关对于电气系统的稳定性和可靠性至关重要，希望本文对双电源切换开关的原理和工作过程有所帮助。
双电源自动切换开关作用及如何选择双电源自动切换开关？双电源切换开关就是因故停电自动切换到另外一个电源的开关，一般双电源切换开关是广泛应用于高层建筑、机房、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。
什么双电源自动切换开关？双电源自动切换开关指的是一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电），使设备仍能正常运行。
最常见的是电梯、消防、监控上、照明等。
双电源自动切换开关的功能特点两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性，采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩），具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上，机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高。
双电源自动切换开关具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能,自动转换参数可在外部自由设定，有操作电机智能保护功能，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态，留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。
全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置，电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸，在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。
双电源自动切换开关正常工作条件（1）周围空气温度：周围空气温度上限+40℃，周围空气温度下限-5℃，周围空气温度24h的平均值不超过+35℃。
双电源切换开关操作规程双电源切换开关是一种可以将电器设备从一台电源切换到另一台电源的开关。
它通常用于确保在一台电源发生故障或需要维护时，设备可以无缝切换到备用电源上继续运行。
为了保证安全和可靠性，必须严格按照操作规程来操作双电源切换开关。
下面是双电源切换开关操作规程的详细说明。
1.操作前准备1.1先将备用电源和主电源检查好，确保备用电源已经投入使用，并且工作正常。
检查备用电源的电压是否稳定，频率是否正确。
1.2检查要切换的电器设备，确保设备处于停止状态，没有运行中的工作。
1.3确定操作人员已经具备操作双电源切换开关的相关知识和技能。
2.操作步骤2.1打开备用电源的电源开关，并检查备用电源的运行状态。
确认备用电源工作正常后，继续下一步操作。
2.2首先，关闭要切换的电器设备的电源开关，并等待设备完全停止运行。
2.3找到双电源切换开关，将手动切换装置切换到备用电源位置。
2.4如果双电源切换开关有指示灯，检查指示灯的状态，确认切换到备用电源。
2.5确认备用电源已连接到设备后，将备用电源的电源开关打开。
2.6检查电器设备的工作状态，确认设备已经从主电源切换到备用电源并正常工作。
3.操作完成后3.1关闭原本的主电源，确保设备不再依赖主电源工作。
3.2检查双电源切换开关的位置，将手动切换装置切换回主电源位置。
3.3再次打开主电源开关，接通主电源供应。
3.4检查设备的工作状态，确认设备已切换回主电源并正常工作。
4.安全注意事项4.1操作时要注意观察设备的工作状态，如果设备出现异常情况，如冒烟、火花等，应立即停止操作，并采取相应的紧急处理措施。
4.2操作人员必须严格按照规程操作，不得随意调整切换开关的位置，以免引起设备故障或电击事故。
4.3在切换备用电源时，要确保备用电源已经启动，并且能够正常供应电能。
同时，要注意备用电源供应的电压、频率等参数是否与设备的要求相符合。
4.4在切换主电源时，要确保设备已经完全停止运行，并且已经断开与主电源的连接，以免引起电击事故。
双电源自动转换开关说明书相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。
这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双电源切换开关的原理以及说明书。
双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。

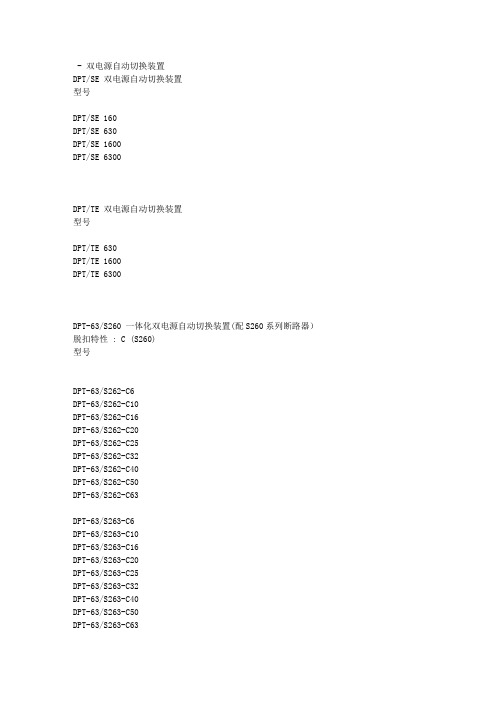

双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
双电源自动切换开关工作原理详解双电源自动切换开关指的就是一种由微处理器控制，适用于电网系统内部，网电与网电、网电与发电机电源之间的切换装置，当遭遇到常用电突然故障或停电情况时可以通过双电源自动转换开关使其自动转换到备用电源状态下继续运行，是一种使用范围广、性能完善、自动化程度高、安全可靠的双电源自动转换开关。
下面就是装修界小编对于双电源自动转换开关工作原理的具体介绍。
双电源自动转换开关-概括双电源自动转换开关在设计制作上采用双列复合式触头、微电机预储能、横接式机构、微电子控制技术、电气联锁技术、可靠的机械联锁、过零位技术等先进技术基本实现零飞弧，同时实现了电源与负载间的隔离可靠性极高，使用寿命在8000次以上，全自动型不需外接任何控制元器件，具有体积小、外形美观、重量轻等优势。
双电源自动转换开关-组成在了解双电源自动转换开关工作原理之前，我们先来认识一下双电源自动转换开关的结构部分，在市面上比较常见的双电源自动转换开关一般是由：开关本体和控制器组成，开关本体由整体式和断路器之分，是双电源自动转换开关质量好坏关键决定因数，控制器主要用于检测电源工作状况，当被检测电源发生故障时，控制器发出指令，开关本体则从一个电源转换至另一电源。
双电源自动转换开关-启用备用电源切除常用电源供电各断路器拉开双投防倒送开关到自备电源一侧，保持双电源自动转换开关箱内自备电供电断路器处于断开状态，然后启动备用电源，待机组运转到正常情况下时，闭合发电机空气开关、自备电源控制柜中各断路器，最后逐个闭合电源切换箱内各备用电源断路器，向各需要的负载送电，以满足用电需要。
双电源自动转换开关-恢复供电当常用电源处于正常情况下时，对电源进行恢复正常供电，其顺序为：首先断开双电源切换箱自备电源断路器，其次断开自备电源配电柜各断路器，然后断开发电机总开关，最后将双投开关拨至市电供电一侧。
从常用供电总开关逐个闭合各断路器，将双电源自动转换开关箱内自市电供电断路器置于闭合位置，一定要检查各仪表及指示灯指示是否正常。
.双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书安徽鑫龙电器股份有限公司ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作范例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
