模具设计结构检查项目

模具设计评审规范模具设计评审是用于对模具设计进行评审和指导的一种方法，旨在提高模具设计的质量和效率。

评审过程中，评审人员对模具设计进行全面的、系统的检查和评估，从而找出设计中存在的问题和不足，并提出改进和优化的建议。

规范的模具设计评审可以确保设计达到预期的要求，提高模具的生产效率和品质。

1.设计需求评审：评审人员应该对设计需求进行全面的理解和分析，确保设计满足客户的需求和期望。

评审时要关注产品的功能和性能要求，外观要求，设计要求等，确保设计满足所有的需求。

2.结构设计评审：评审人员应该对模具的结构设计进行评估，确保其具有足够的刚度和稳定性，能够准确地复制产品的形状和尺寸，方便模具的制造和维修。

评审时要关注模腔结构，模芯结构，排气系统，水路系统，冷却系统等，确保结构设计合理。

3.材料选择评审：评审人员应该对模具材料的选择进行评估，选择适合的材料以满足产品的要求。

评审时要关注模具的工作环境，产品的材料要求，模具的寿命要求等，确保材料选择合理。

4.制造工艺评审：评审人员应该对模具的制造工艺进行评估，确保模具可以通过现有的生产工艺制造出来，并具有足够的生产效率和品质。

评审时要关注模具的加工工艺，加工难度，工时评估等，确保制造工艺可行。

5.试产评审：评审人员应该对模具的试产情况进行评估，检查模具在试产过程中是否出现问题和缺陷，并提出改进意见。

评审时要关注模具的开模力，开模速度，模具寿命等，确保试产顺利。

6.维修保养评审：评审人员应该对模具的维修和保养情况进行评估，检查模具是否得到及时的维护和保养，确保模具的寿命和性能。

评审时要关注维修记录，维修工艺，保养情况等，确保维修保养符合要求。

为了确保模具设计评审的质量和效果，在评审过程中需要遵守以下规范：1.评审人员应该具有丰富的模具设计和制造经验，能够准确地判断和评估设计的优劣。

2.评审人员应该对模具的相关标准和规范有深入的了解，能够根据标准来评估设计的合理性。

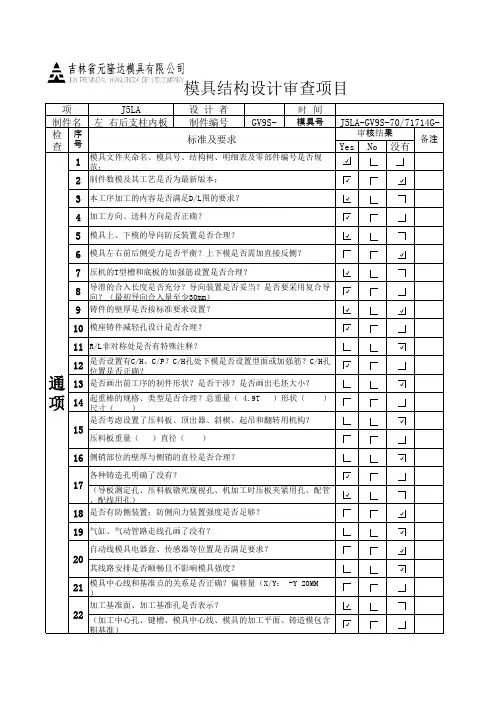

时 间模具号Yes No 没有123456789101112131416181921备注标准及要求2022检查通项序号1517其线路安排是否顺畅且不影响模具强度？模具中心线和基准点的关系是否正确？偏移量（X/Y： -Y 20MM ）加工基准面、加工基准孔是否表示？（加工中心孔、键槽、模具中心线、模具的加工平面、铸造模包含粗基准）（导板测定孔、压料板镦死窥视孔、机加工时压板夹紧用孔、配管、配线用孔）是否有防侧装置；防侧向力装置强度是否足够？气缸、气动管路走线孔画了没有？自动线模具电器盒、传感器等位置是否满足要求？是否考虑设置了压料板、顶出器、斜楔、起吊和翻转用机构？压料板重量（ ）直径（ ）侧销部位的壁厚与侧销的直径是否合理？各种铸造孔明确了没有？R/L非对称处是否有特殊注释？是否设置有C/H、C/P？C/H孔处下模是否设置型面或加强筋？C/H孔位置是否正确？是否画出前工序的制件形状？是否干涉？是否画出毛坯大小？起重棒的规格、类型是否合理？总重量（ 4.9T ）形状（ ）尺寸（ ）压机的T型槽和底板的加强筋设置是否合理？导滑的合入长度是否充分？导向装置是否妥当？是否要采用复合导向？（最初导向合入量至少30mm）铸件的壁厚是否按标准要求设置？模座铸件减轻孔设计是否合理？本工序加工的内容是否满足D/L图的要求？加工方向、送料方向是否正确？模具上、下模的导向防反装置是否合理？模具左右前后侧受力是否平衡？上下模是否需加直接反侧？J5LA-GV9S-70/71714G-审核结果模具文件夹命名、模具号、结构树、明细表及零部件编号是否规范；制件数模及其工艺是否为最新版本；制件名左 右后支柱内板制件编号GV9S-模具结构设计审查项目项J5LA 设 计 者装。

模具检测（验收）方法与步骤如何验收模具1.模具的外观质量一副模具摆在面前，首先观察其模板机械加工水平，模板平直、上下面均平磨成形。

外形尺寸整齐，四边有(2~5)mmX45的倒角，会给人留下良好的印象，甚至使人联想到模具内部加工质量一定是上乘。

如果外表面粗糙，模板长短不齐，尽管不影响内在质量，却使人很难想象这样的模具能够制造出高质量的制品。

2.模具主要零件尺寸的检验塑件验收合格后，型腔尺寸正确与否基本得到了证实，模具其它方面的尺寸公差需要进一步检查。

3.主要结构件的状况保证模具结构中的运动部件、模具镶块、镶件、滑块及运动中的易损件等的正常工作。

4.模具材料处理在模具设计时，用户可以对模具材料提出特殊要求，模具标准件的热处理可以依照国家标准进行。

静态检测过程中首先验收模具结构图纸，检查是否与规定的生产压机和备用压机相适应，设计是否符合规定的模具设计规范，结构是否简便，且便于今后的模具调整和维修；其次对铸件模型的进行验收，各种字体贴的否正确，减轻孔、穿线孔是否设置合理，废料入口做的否足够的大，对照铸件形面的检测数据加工余量设置的否合理，形面壁厚是否等同以及各部件的干涉检查等等。

铸件验收主要对其的浇铸质量进行验收，否有变形、缩孔、沙眼等。

对模具进行静态检测时会遇到各种各样的问题，主要都是模具钳工的工作规范问题。

如切边刀口、形面拼块的底平面的平整性是否超过了80%接触面，螺孔、销空、拼块的棱线必需要倒角，拼块间的相互接触面的贴合情况，侧刃面是否与底平面垂直，刀口、形面拼块表面硬度是否达到要求，调整垫片使用的规范性，补焊出现的气孔、裂缝等，形面打磨是否按45O角交叉进行等。

动态验收就是将模具在压机上进行检查，上、下模形面的贴合率是否符合要求，零件是否压足，模具上的部件是否与工序件干涉，废料的排放是否畅通，导向面间隙检查，斜锲回程是否正常，工序件是否被包在上模。

如是自动化生产，还要检查电、气功能，传感器信号，可控气源动作，工序件上、下料运输是否与模具干涉等。

五金模具设计图纸检查项目五金模具设计图纸是模具制造的重要依据，其准确性和完整性直接影响到模具的质量、成本和生产周期。

因此，在模具设计完成后，对设计图纸进行严格的检查是必不可少的环节。

以下是五金模具设计图纸检查的主要项目。

一、模具结构1、模具总体布局检查模具的结构形式是否合理，是否符合产品的生产要求和工艺特点。

确认模具的闭合高度、安装尺寸等是否与所选用的压力机或其他设备相匹配。

2、工作部分结构审查凸模、凹模、卸料板、顶料板等工作零件的形状、尺寸和精度要求是否正确。

检查工作零件的固定方式是否可靠，便于拆卸和更换。

3、导向机构核实导向机构的类型（如导柱、导套）、数量和位置是否合理。

确保导向精度能够满足模具的工作要求，防止模具在工作过程中出现偏移或卡死现象。

4、卸料与顶出机构检验卸料装置和顶出机构的结构是否能够顺利卸料和顶出制件，且动作灵活、无干涉。

确定卸料力和顶出力的大小是否足够，弹簧、橡胶等弹性元件的选型是否合理。

二、尺寸精度1、零件尺寸仔细核对模具中各个零件的尺寸标注是否清晰、准确，有无遗漏或错误。

检查配合尺寸的公差配合是否合理，满足装配和工作要求。

2、模具型腔尺寸根据产品的尺寸要求和公差，验证模具型腔的尺寸计算是否正确。

考虑模具的磨损、收缩等因素，对型腔尺寸进行适当的修正。

3、冲裁间隙对于冲裁模具，检查冲裁间隙的取值是否符合材料的厚度和性能要求。

确保冲裁间隙均匀分布，以保证冲裁件的质量和模具的寿命。

三、材料与热处理1、零件材料确认模具零件所选材料的牌号、性能是否满足工作条件和使用寿命的要求。

检查材料的成本是否合理，在满足性能的前提下尽量降低成本。

2、热处理要求核实需要进行热处理的零件，其热处理工艺（如淬火、回火、氮化等）是否正确。

明确热处理后的硬度要求和硬度检测部位，以保证零件的强度和耐磨性。

四、加工工艺性1、结构工艺性评估模具结构是否便于机械加工、装配和调试。

避免出现尖角、薄壁、深孔等难以加工的结构。
