HTZK-IV真空开关真空度测试仪操作步骤说明

真空度检测仪的使用注意事项介绍及操作规程真空度检测仪的使用注意事项介绍真空度检测仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片机为主控单元，测试过程完全实现自动化。

真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样简单检测其质量。

传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法，这种方法只能粗略判定真空度严重化的灭弧室。

该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。

这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。

由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。

注意事项1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。

若环境较潮湿，则应常常通电。

2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。

由于表面不清洁可能使漏电的变化值大于电离电流值；这样，测量值减去漏电后小于零，而被仪器判为零。

发生这种情况后，将灭弧室表面榛干净，再做试验，一般来说这样得到的真空度值较。

3、使用时，高压输出线不得触及人体，以防触电。

4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。

5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。

换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板；但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。

盖好打印机面板，装纸完毕。

6、本仪器无任何用户可维护和修理的部件，如显现故障，请专业人员维护和修理，或与供应商，切勿擅自打开仪器，以免发生意外或造成不必要的损失。

7、真空度检测仪真空度测量范围在9.999X10—1-1X10—5之间，离子电流测量范围在9.999X10—1-1X10—7之间，当真空管的真空度大于10—2Pa或离子电流大于500uA时建议该真空管报废。

真空开关真空度测试仪使用方法测试仪常见问题解决方法真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测量各种型号真空开关灭弧室内的真空度，它以单片计算机为主控单元，测试过程完全实现自动化，在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定，有效地抑制了测试过程中脉冲电源的干扰，使测试更为稳定牢靠。

真空开关真空度测试仪使用方法：1.将被测的真空管两端断电。

被测的真空管不必从开关柜上拆卸，但必需使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要实行措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中心略偏动触头的位置。

2.将被测的真空管与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

实在的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

3.功能选择。

接线完毕后打开仪器电源开关。

这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调整数字与当前的日期一致，调整完成后按“确认”键，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会依据所选择的功能执行管型设置、测量、查看历史数据等任务。

4.设置管型。

选择“设置管型”功能后,按确认键,会进入设置管型界面。

此时，按“↑”键或“设置”键即可进行管型设置，实在的管型设置参数表如下：灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。

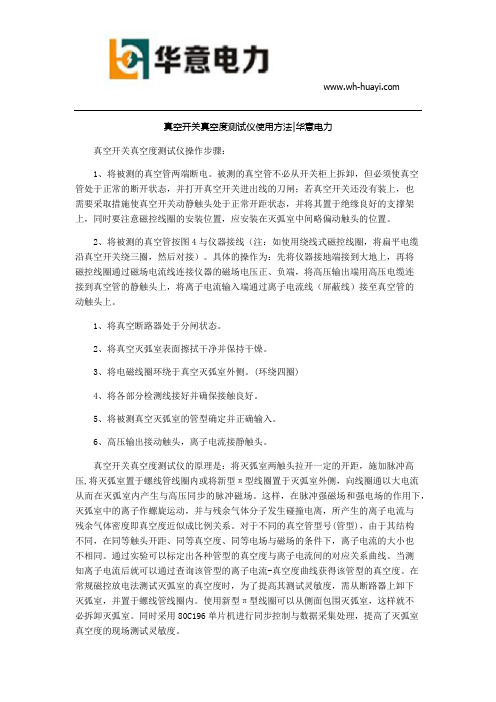

真空开关真空度测试仪使用方法|华意电力真空开关真空度测试仪操作步骤：1、将被测的真空管两端断电。

被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。

2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

1、将真空断路器处于分闸状态。

2、将真空灭弧室表面擦拭干净并保持干燥。

3、将电磁线圈环绕于真空灭弧室外侧。

(环绕四圈)4、将各部分检测线接好并确保接触良好。

5、将被测真空灭弧室的管型确定并正确输入。

6、高压输出接动触头，离子电流接静触头。

真空开关真空度测试仪的原理是：将灭弧室两触头拉开一定的开距，施加脉冲高压,将灭弧室置于螺线管线圈内或将新型π型线圈置于灭弧室外侧，向线圈通以大电流从而在灭弧室内产生与高压同步的脉冲磁场。

这样，在脉冲强磁场和强电场的作用下，灭弧室中的离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。

对于不同的真空管型号(管型)，由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。

通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。

当测知离子电流后就可以通过查询该管型的离子电流-真空度曲线获得该管型的真空度。

在常规磁控放电法测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线圈内。

使用新型π型线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。

真空度测试仪的使用方法和步骤1、测试接线：在PM500真空度测试仪关机的状态下，将待测灭弧室两触头拉开至额定开距，然后将静触头向下放入线圈中；将测试仪的高压输出线接待测灭弧室的动端；测试仪的离子电流线接待测灭弧室的静端；测试仪面板上的磁控电流输出端通过磁控电流输出线（本仪器附带）与缠绕在待测灭弧室外的磁控线圈相连。

2、开机自检：检查接线正确后，方可开机。

打开仪器面板上的电源开关，数码显示屏的首位即出现“P”字，说明仪器运行正常，预热5分钟后便可进行测量。

3、参数设置：首先确认待测灭弧室真空泡的管型。

查找说明书内附录一或附录二：真空度测试仪测量曲线参数表，找到待测灭弧室真空泡对应的曲线号；按下面板“选择键”使选择键指示灯亮，然后用面板的“↑键”与“↓键”输入查到的曲线号。

若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找外径相对应的曲线号即可。

（应注意的是测量时尺寸尽量相近，并且接线方式相同。

）被测管型是10KV以上将电压选择开关打到高档位，10KV以下将电压选择开关打到低档位。

4、真空度测量：参数设定好后，按下面板“测量键”使测量键指示灯点亮，再按下面板上的“选择键”熄灭选择键指示灯，退出选择状态。

仪器便自动完成所有的测量、计算工作，测试完成会自动显示测量出的真空度值。

5、数据打印：按面板上的“打印”键，则使用仪器自带的微型打印机打印出当前的测量结果。

6、电离电流测量：如果没有可代用的参数，则可按下面板上的“校验键”使校验指示灯点亮，按下面板“测量键”，仪器便自动完成所有的测量、计算工作，并直接显示出实测的电离电流。

（一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。

）7、复位:按仪器面板上的“复位键”，仪器回到初始状态。

如测量时选择错误，可随时按“复位键”，重新选择。

文章来自/shownews.asp?id=114。

真空度测量仪设备安全操作规程1. 前言真空度测量仪是一种用于测量真空度的仪器。

在使用过程中，必须遵循严格的操作规程和安全注意事项，以确保设备的正常运行和工作人员的安全。

本文档旨在详细介绍真空度测量仪的设备安全操作规程，以辅助工作人员正确进行操作。

2. 设备安全操作规程2.1 设备环境要求•真空度测量仪应该安置在干燥、清洁、通风、无烟尘和腐蚀气体的室内环境中，避免受到震动、电磁干扰和其他有害影响。

•设备无高压接点，不需要接地，但在特殊环境中，建议通过外壳接地来确保安全。

2.2 设备运行要求•启动测试前应先将电源插头插入电源插座并注意检查电源线是否损坏。

•准确设定测试参数前，应根据真空状态调整操作参数，并先进行干燥处理，确保仪器已净化并处于干燥状态。

•真空测量仪应在操作人员仔细检查后再进行启动，禁止远程启动。

•运行中不得随意关闭进气管，以免因压力过大损坏真空测量仪。

•测量过程中可以适当进行管路、计量容器的调整，但应避免影响测试结果。

•如果实验中出现悲观略高的数据，请及时排气重测并检查仪器是否故障。

2.3 设备保养要求•定期检查真空测量仪运行情况，确保设备处于优良状态，并定期校准设备，以保证其性能稳定。

•测量计量容器需要时常清洗和消毒，并保持干燥状态。

•定期清洁和维护设备，确保设备外壳的清洁并保持设备正常的通风状态。

•定期更换设备润滑油，并检查泵的转子叶片是否处于磨损状态，必要时更换。

•注意防止设备被物体碰撞或者撞击造成损伤，把设备放置在无酸、碱、化学药品的场所。

•真空度测量仪设备需要排水，开放各种排水口。

2.4 设备管理要求•对于真空测量仪设备，应建立健全的管理制度，设定设备台账，并定期进行设备保养、检查、维护和安全检查，确保设备正常运行。

•设备日常使用情况和故障情况应该及时记录，并保存相关文件和记录，以备以后查询。

3. 总结真空度测量仪是进行高精度实验的重要仪器，在使用过程中必须遵循安全操作规程进行操作。

真空机使用操作说明真空机是一种常见的实验仪器，用于产生和维持一定的真空环境。

它广泛应用于科学实验室、工业生产和医疗系统中。

本文将提供关于真空机的使用操作说明，包括设备准备、操作步骤和维护注意事项。

一、设备准备1.环境准备：确保实验室或工作场所有足够的空间，通风良好且没有易燃物品。

2.真空机位置：将真空机放置在平稳的台面或实验台上，并与电源插座连接。

3.准备配件：根据需要，准备真空泵、真空管和真空封口器等配件。

二、操作步骤1.开机前检查：确保真空机的电源开关处于关闭状态，检查电源线是否正常连接。

检查真空泵和配件是否安装正确，如有需要，可以更换或清洗配件。

2.开机操作：将电源线插入电源插座，将真空机的电源开关打开。

此时，真空机将开始运行。

3.设置操作参数：根据实验要求，设定所需的真空度和运行时间等参数。

不同型号的真空机可能有不同的操作面板和参数设置方式，请参考相关的设备说明书。

4.启动真空泵：按下真空泵的启动按钮或开关，真空泵将开始运行，产生真空环境。

5.监测真空度：通过真空机的显示屏或监测仪表，可以实时监测真空度的变化。

确保真空度在所需范围内稳定，必要时可以调整操作参数或优化配件设置。

6.真空封口：当需要封口容器或管道时，可以使用真空封口器进行封口操作。

将容器或管道放置在封口器中，按下封口器的封口按钮，等待封口完成后，释放容器或管道。

7.关机操作：当实验完成或需要关闭真空机时，先停止真空泵的运行。

然后，将真空机的电源开关关闭，拔下电源线，待真空机完全停止运行后，才能进行其他操作。

三、维护注意事项1.定期清洁：定期清洁真空机的外壳和配件，避免灰尘和杂质的堆积。

使用软布擦拭外壳，使用温水和中性清洁剂清洗配件。

2.定期检查：定期检查真空机的电源线和连接器是否破损或老化。

检查管道、泵和配件是否有结垢或堵塞现象，必要时清理或更换它们。

3.安全使用：使用真空机时，务必注意安全。

避免长时间运行超过设备规定的容量，以免损坏设备。

真空密封测试仪使用方法一、概述真空密封测试仪是一种用于测试产品在真空环境下密封性能的仪器设备。

它可以通过模拟真空环境，对产品进行密封性能的检测和评估。

本文将介绍真空密封测试仪的使用方法，包括设备准备、操作步骤和结果分析。

二、设备准备1. 检查真空密封测试仪的外观，确保设备完好无损。

2. 检查设备的电源和电源线，确保电源正常接通。

3. 检查真空泵和真空表的连接情况，确保连接牢固。

4. 检查真空室的密封垫和密封门，确保密封良好。

5. 打开仪器主机，等待设备初始化完成。

三、操作步骤1. 将待测产品放置在真空室中，并确保产品表面干净无尘。

2. 关闭真空室的密封门，确保密封室内外隔离。

3. 打开真空泵，开始抽真空。

观察真空表的读数，待真空度达到设定值后，关闭真空泵。

4. 在设定的真空度下，观察产品的密封情况。

可以通过观察产品表面是否有气泡、冷凝水等现象来评估产品的密封性能。

5. 根据设备的要求，可进行多次的真空测试，以获得更准确的结果。

6. 完成测试后，关闭真空室的密封门，停止真空泵的工作。

7. 将待测产品取出，并对测试结果进行记录和分析。

四、结果分析根据测试结果，可以对产品的密封性能进行评估和判断。

一般来说，密封效果良好的产品应该表现出无气泡、无冷凝水等现象，表面保持干燥。

如果发现产品存在漏气或密封不良的情况，需要进一步分析问题原因，并进行相应的改进措施。

在使用真空密封测试仪时，需要注意以下几点：1. 确保真空泵和真空表的连接牢固，以免泄漏影响测试结果。

2. 在操作过程中，应注意设备的安全使用，避免发生意外事故。

3. 注意产品的放置位置和角度，以保证测试结果的准确性。

4. 在测试过程中，应及时记录相关数据，并进行结果分析和总结。

真空密封测试仪是一种重要的测试设备，它可以帮助我们评估产品的密封性能。

通过正确使用真空密封测试仪，可以及时发现产品的密封问题，并采取相应的改进措施，提高产品的质量和可靠性。

希望本文对大家了解真空密封测试仪的使用方法有所帮助。

HTZK-Ⅳ标准说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、引言 (5)二、概述 (5)三、主要技术指标 (5)四、仪器测试原理 (6)五、仪器面扳及连线说明 (7)六、操作步骤 (7)七、注意事项 (8)一、引言HTZK-IV真空开关真空度测试仪，它具有测试精度更高，稳定性更好，智能化程度更高的特点。

二、概述真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。

而当真空度劣化到10－2----10－1Pa时，虽然击穿电压没有降低，但灭弧室已不合格。

HTZK-IV 真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。

同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10－4Pa。

本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

真空度测试仪产品使用方法真空度测试仪产品使用方法真空度测试仪紧要用于用途检测安装于开关整机上的真空灭弧室的真空度（这类检测紧要用于供电部门的例行检修及容量试验中对真空灭弧室经受本领的判定）和真空灭弧室生产线中灭弧室的质量掌控，断路器生产厂家的灭弧室的入库检验。

真空度测试仪使用方法：连线将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。

注意，高压线应悬空。

管型选择测量时，首先选择管型。

管型选择操作方式按[选择键]，使指向选择测试管型，按[确认键]，用〔+键〕或〔—键〕调整管型参数，当显示器显示管型与所需测量的管型全都时便可，按[确认键]，返回主菜单。

若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型替换。

然后测量按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。

并自动完成全部的测量、计算、显示等全过程。

再者打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出全部测量数据。

zui后，假如没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。

电离电流（A）较真空度（Pa）小2个数量级。

仪器内计算机执行测量步骤启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电流→扣除漏电电流→电流变动成真空度值→显示、打印。

若[测A键]有效，则显示电流值。

本仪器采用两次启动高压的方法，若仪器*次启动高压后又回到初始状态，此时为仪器拒检。

应检查真空管是否处于合的状态，如不是，则该管已严重漏气或*泄漏。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10kv兆欧表，绝缘靴绝缘手套耐压测试仪，工频耐压试验变压器，蓄电池容量放电测试仪，绝缘油介电强度测试仪，绕组匝间撞击耐电压试验仪，现场动平衡测试仪，电缆试扎器，带电电缆识别仪，沟通耐压试验装置，工频耐压试验装置，5KV绝缘电阻测试仪,0.1HZ超低频高压发生器，高处与低处压开关柜通电试验台，10A直流电阻测试仪，氧化锌避雷器带电测试仪，扁平电缆，电缆滑线，滑触线集电器，绝缘油耐压测试仪等等的产品介绍，您假如对我们的产品有兴趣，咨询。

高压开关真空度测试仪的使用方法简介高压开关真空度测试仪是用于测试高压开关真空度的设备。

其工作原理是通过操作机械泵、分子泵、干式泵等多重组合方式，将被测试开关的真空度提高至一定程度，再通过真空度计检测真空度。

本文将详细介绍该设备的使用方法。

前置操作在使用高压开关真空度测试仪之前，需要做好以下几点准备工作：1.检查设备：检查设备是否完好，各部件是否正常工作；2.检查被测开关：确认被测开关是否符合测试要求，包括额定电压、额定电流、型号等等；3.连接电源：将高压开关真空度测试仪插入电源，并确认电源接线是否正确；4.连接信号线：根据被测开关的接线方式，将连接线接入测试仪合适的针座上。

使用方法步骤1：测试前准备在进行测试前，需要做好以下准备工作：1.打开高压开关真空度测试仪开关，然后等待一段时间，使仪器预热；2.检查真空泵油量：确认真空泵油的存储罐内油的量是否足够，否则需要加油；3.检查真空管：检查真空管是否有损坏、松动等情况，如果存在，需要进行修理或更换；4.选择测试模式：根据需要选择不同的测试模式，包括单割模式、分步模式等等。

步骤2：开始测试开始测试前，需要按以下步骤操作：1.取下被测开关的壳体：使用特定的工具取下被测开关的壳体；2.连接被测开关：将被测开关的接线与测试仪连接，确保接线无误；3.调节真空度：设置所需测试的真空度，然后使用机械泵、分子泵、干式泵等将被测开关的真空度提高；4.检测真空度：在真空度已经提高的情况下，通过高压开关真空度测试仪内的真空度计检测真空度，并记录测试结果；5.关闭测试设备：测试结束后，关闭高压开关真空度测试仪和被测开关的接线，然后重新安装被测开关的壳体。

步骤3：测试结果分析当测试结果出现异常，需要依据异常情况对测试结果进行分析。

如果测试结果正常，则需要对测试结果进行记录与报告。

注意事项在使用高压开关真空度测试仪时，需要注意以下事项：1.自检过程：在使用前需要进行自检，检查仪器各项参数是否正常；2.工作环境：确保测试环境干燥、无尘、无油蒸气等；3.操作方式：严格按照使用说明进行操作；4.安全操作：注意仪器的高压、高温等危险，以及开关测试过程中存在的放电和爆炸等危险；5.维护保养：按照维护保养说明进行定期检查、保养和维修。
