JTZK-H 真空开关真空度测试仪说明书(参考Word)

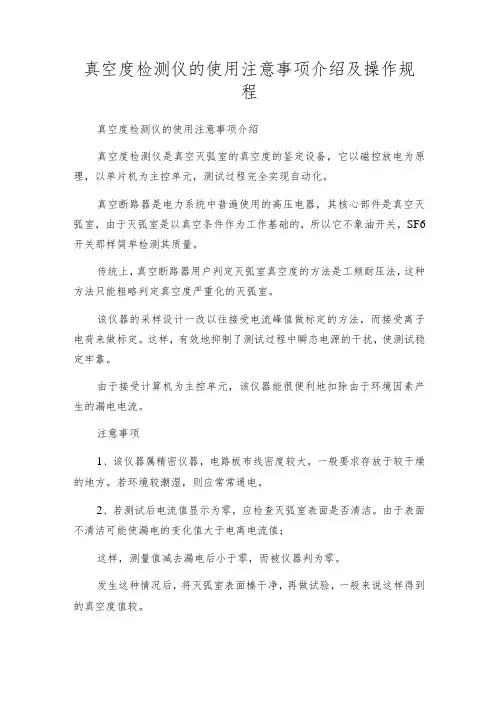

真空度检测仪的使用注意事项介绍及操作规程真空度检测仪的使用注意事项介绍真空度检测仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片机为主控单元，测试过程完全实现自动化。

真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样简单检测其质量。

传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法，这种方法只能粗略判定真空度严重化的灭弧室。

该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。

这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。

由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。

注意事项1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。

若环境较潮湿，则应常常通电。

2、若测试后电流值显示为零，应检查灭弧室表面是否清洁。

由于表面不清洁可能使漏电的变化值大于电离电流值；这样，测量值减去漏电后小于零，而被仪器判为零。

发生这种情况后，将灭弧室表面榛干净，再做试验，一般来说这样得到的真空度值较。

3、使用时，高压输出线不得触及人体，以防触电。

4、高压指示灯亮时，不要触及高压线和磁控电流线，以防触电。

5、拆装打印纸在仪器先断电的情况下进行，以免损坏打印机。

换纸时，将前面板打开，用食指和拇指捏紧打印机两端的两夹片轻轻拖出打印机，使出纸口略高于仪器面板；但不能拖出距离太大，将新纸端口部分剪成尖头状，插入打印机的进纸口，打开仪器电源开关，按下打印键，使纸从打印机的上端走出一段距离，插入面板出口缝导出。

盖好打印机面板，装纸完毕。

6、本仪器无任何用户可维护和修理的部件，如显现故障，请专业人员维护和修理，或与供应商，切勿擅自打开仪器，以免发生意外或造成不必要的损失。

7、真空度检测仪真空度测量范围在9.999X10—1-1X10—5之间，离子电流测量范围在9.999X10—1-1X10—7之间，当真空管的真空度大于10—2Pa或离子电流大于500uA时建议该真空管报废。

真空开关真空度测试仪使用方法测试仪常见问题解决方法真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测量各种型号真空开关灭弧室内的真空度，它以单片计算机为主控单元，测试过程完全实现自动化，在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定，有效地抑制了测试过程中脉冲电源的干扰，使测试更为稳定牢靠。

真空开关真空度测试仪使用方法：1.将被测的真空管两端断电。

被测的真空管不必从开关柜上拆卸，但必需使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要实行措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中心略偏动触头的位置。

2.将被测的真空管与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

实在的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

3.功能选择。

接线完毕后打开仪器电源开关。

这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调整数字与当前的日期一致，调整完成后按“确认”键，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会依据所选择的功能执行管型设置、测量、查看历史数据等任务。

4.设置管型。

选择“设置管型”功能后,按确认键,会进入设置管型界面。

此时，按“↑”键或“设置”键即可进行管型设置，实在的管型设置参数表如下：灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。

真空度测试仪的使用方法和步骤1、测试接线：在PM500真空度测试仪关机的状态下，将待测灭弧室两触头拉开至额定开距，然后将静触头向下放入线圈中；将测试仪的高压输出线接待测灭弧室的动端；测试仪的离子电流线接待测灭弧室的静端；测试仪面板上的磁控电流输出端通过磁控电流输出线（本仪器附带）与缠绕在待测灭弧室外的磁控线圈相连。

2、开机自检：检查接线正确后，方可开机。

打开仪器面板上的电源开关，数码显示屏的首位即出现“P”字，说明仪器运行正常，预热5分钟后便可进行测量。

3、参数设置：首先确认待测灭弧室真空泡的管型。

查找说明书内附录一或附录二：真空度测试仪测量曲线参数表，找到待测灭弧室真空泡对应的曲线号；按下面板“选择键”使选择键指示灯亮，然后用面板的“↑键”与“↓键”输入查到的曲线号。

若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找外径相对应的曲线号即可。

（应注意的是测量时尺寸尽量相近，并且接线方式相同。

）被测管型是10KV以上将电压选择开关打到高档位，10KV以下将电压选择开关打到低档位。

4、真空度测量：参数设定好后，按下面板“测量键”使测量键指示灯点亮，再按下面板上的“选择键”熄灭选择键指示灯，退出选择状态。

仪器便自动完成所有的测量、计算工作，测试完成会自动显示测量出的真空度值。

5、数据打印：按面板上的“打印”键，则使用仪器自带的微型打印机打印出当前的测量结果。

6、电离电流测量：如果没有可代用的参数，则可按下面板上的“校验键”使校验指示灯点亮，按下面板“测量键”，仪器便自动完成所有的测量、计算工作，并直接显示出实测的电离电流。

（一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。

）7、复位:按仪器面板上的“复位键”，仪器回到初始状态。

如测量时选择错误，可随时按“复位键”，重新选择。

文章来自/shownews.asp?id=114。

HTZK-IV真空开关真空度测试仪HTZK-IV真空开关真空度测试仪操作步骤说明1.仪器面扳及连线说明图2 HTZK-IV真空开关真空度测试仪仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。

在仪器背板上左边有一个高压输出端子，可用高压线连到真空管的一个触头上。

离子电流输入端连接到真空管的另一个触头上。

磁场电压两输出端应接到励磁线圈的两个接线端子上。

接地端用于仪器外壳的保护接地。

管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。

2.管型选择：灭弧室管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型3.进行检漏：测试真空度前应进行检漏。

检漏时应注意真空管外是否擦拭干净并烘干。

若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。

4.进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。

当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。

（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡） HTZK-IV真空开关真空度测试仪本仪器的最小测量值为 1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为 1.06×10-5Pa。

对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。

如真空度大于6.6×10-2Pa，则该真空泡不合格。

在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。

同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，消除残存高电压，然后进行下次测试。

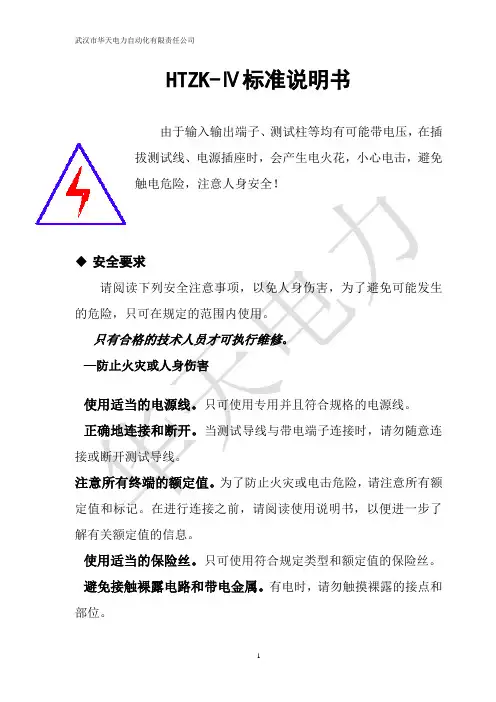

HTZK-Ⅳ标准说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、引言 (5)二、概述 (5)三、主要技术指标 (5)四、仪器测试原理 (6)五、仪器面扳及连线说明 (7)六、操作步骤 (7)七、注意事项 (8)一、引言HTZK-IV真空开关真空度测试仪，它具有测试精度更高，稳定性更好，智能化程度更高的特点。

二、概述真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。

而当真空度劣化到10－2----10－1Pa时，虽然击穿电压没有降低，但灭弧室已不合格。

HTZK-IV 真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。

同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10－4Pa。

本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

真空计使用方法带参数要求说明真空计是一种用于测量气体压力的仪器，广泛应用于科学研究、工业生产和实验室实践中。

本文将详细介绍真空计的使用方法，并说明其相关参数要求。

一、真空计的基本原理和种类真空计的基本原理是利用气体分子与传感器间的碰撞来测量气体压力。

根据不同的原理和测量范围，真空计可以分为多种类型，如电离真空计、热导真空计、毛细管真空计、扩散真空计等。

二、真空计的使用方法1.准备工作在使用真空计之前，需要进行一些准备工作：-清洁传感器：使用温和的洗涤剂和干净的布或棉签轻轻擦拭传感器表面，确保其光洁无尘。

-检查连接管路：确保所有连接管路的接口密封良好，避免气体泄漏。

-检查真空计仪器：确认仪器的电源、指示器和控制面板正常工作。

2.接通电源将真空计连接到电源，并打开电源开关，等待仪器进行自检和初始化。

根据具体型号，可能需要设置相关参数，如量程、单位等。

3.设置测量范围根据实际需求，设置真空计的测量范围。

对于不同的真空计类型，其测量范围可能有所不同，一般可调节量程旋钮或通过仪器控制面板进行设定。

4.进行标定（可选）如果需要更高的测量精度和准确性，可以进行标定过程。

标定过程可参考真空计的用户手册，常见的标定方法包括手动标定和自动标定，根据仪器的指示进行相应操作。

5.进行测量将真空计的传感器插入待测气体环境中，确保传感器完全暴露在气体中。

一般情况下，真空计会自动读取并显示气体压力值。

如需连续测量，可设定仪器的采样频率和测量间隔。

6.结束测量和关闭真空计当测量完成后，可在仪器上停止测量或选择保存测量数据。

然后，关闭真空计的电源开关，断开与气体环境的连接。

三、真空计使用时的参数要求1.真空计的精度和准确度要求根据实际应用而定，一般会标明在特定范围内的测量误差。

2.真空计的量程需根据实际测量范围来设定，并需保证测量数据在该范围内具有足够的准确性和可靠性。

3.真空计的响应时间要求取决于具体应用场景，一般要能够满足实时或近实时的测量需求，避免延迟和漏测。

真空度测试仪产品使用方法真空度测试仪产品使用方法真空度测试仪紧要用于用途检测安装于开关整机上的真空灭弧室的真空度（这类检测紧要用于供电部门的例行检修及容量试验中对真空灭弧室经受本领的判定）和真空灭弧室生产线中灭弧室的质量掌控，断路器生产厂家的灭弧室的入库检验。

真空度测试仪使用方法：连线将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。

注意，高压线应悬空。

管型选择测量时，首先选择管型。

管型选择操作方式按[选择键]，使指向选择测试管型，按[确认键]，用〔+键〕或〔—键〕调整管型参数，当显示器显示管型与所需测量的管型全都时便可，按[确认键]，返回主菜单。

若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型替换。

然后测量按[选择键]使[◢◢]至测试真空管“Pa”，按[确认键]仪器处于测量状态。

并自动完成全部的测量、计算、显示等全过程。

再者打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出全部测量数据。

zui后，假如没有可代用的参数，则可按[选择键]使[◢◢]指向“A”，这样可直接给出电离电流，一般来说。

电离电流（A）较真空度（Pa）小2个数量级。

仪器内计算机执行测量步骤启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电流→扣除漏电电流→电流变动成真空度值→显示、打印。

若[测A键]有效，则显示电流值。

本仪器采用两次启动高压的方法，若仪器*次启动高压后又回到初始状态，此时为仪器拒检。

应检查真空管是否处于合的状态，如不是，则该管已严重漏气或*泄漏。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10kv兆欧表，绝缘靴绝缘手套耐压测试仪，工频耐压试验变压器，蓄电池容量放电测试仪，绝缘油介电强度测试仪，绕组匝间撞击耐电压试验仪，现场动平衡测试仪，电缆试扎器，带电电缆识别仪，沟通耐压试验装置，工频耐压试验装置，5KV绝缘电阻测试仪,0.1HZ超低频高压发生器，高处与低处压开关柜通电试验台，10A直流电阻测试仪，氧化锌避雷器带电测试仪，扁平电缆，电缆滑线，滑触线集电器，绝缘油耐压测试仪等等的产品介绍，您假如对我们的产品有兴趣，咨询。

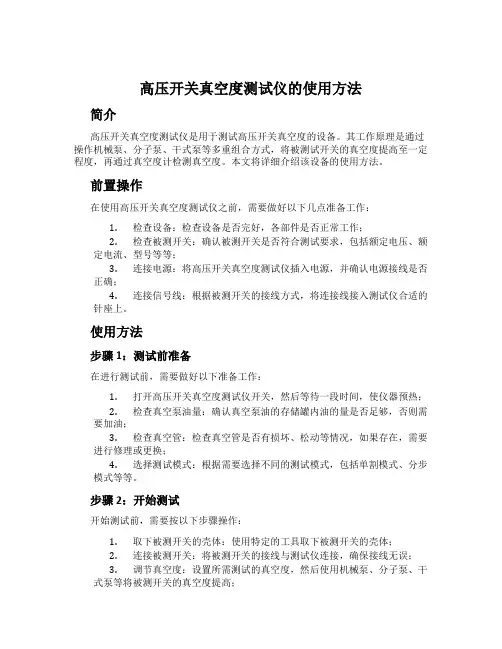

高压开关真空度测试仪的使用方法简介高压开关真空度测试仪是用于测试高压开关真空度的设备。

其工作原理是通过操作机械泵、分子泵、干式泵等多重组合方式，将被测试开关的真空度提高至一定程度，再通过真空度计检测真空度。

本文将详细介绍该设备的使用方法。

前置操作在使用高压开关真空度测试仪之前，需要做好以下几点准备工作：1.检查设备：检查设备是否完好，各部件是否正常工作；2.检查被测开关：确认被测开关是否符合测试要求，包括额定电压、额定电流、型号等等；3.连接电源：将高压开关真空度测试仪插入电源，并确认电源接线是否正确；4.连接信号线：根据被测开关的接线方式，将连接线接入测试仪合适的针座上。

使用方法步骤1：测试前准备在进行测试前，需要做好以下准备工作：1.打开高压开关真空度测试仪开关，然后等待一段时间，使仪器预热；2.检查真空泵油量：确认真空泵油的存储罐内油的量是否足够，否则需要加油；3.检查真空管：检查真空管是否有损坏、松动等情况，如果存在，需要进行修理或更换；4.选择测试模式：根据需要选择不同的测试模式，包括单割模式、分步模式等等。

步骤2：开始测试开始测试前，需要按以下步骤操作：1.取下被测开关的壳体：使用特定的工具取下被测开关的壳体；2.连接被测开关：将被测开关的接线与测试仪连接，确保接线无误；3.调节真空度：设置所需测试的真空度，然后使用机械泵、分子泵、干式泵等将被测开关的真空度提高；4.检测真空度：在真空度已经提高的情况下，通过高压开关真空度测试仪内的真空度计检测真空度，并记录测试结果；5.关闭测试设备：测试结束后，关闭高压开关真空度测试仪和被测开关的接线，然后重新安装被测开关的壳体。

步骤3：测试结果分析当测试结果出现异常，需要依据异常情况对测试结果进行分析。

如果测试结果正常，则需要对测试结果进行记录与报告。

注意事项在使用高压开关真空度测试仪时，需要注意以下事项：1.自检过程：在使用前需要进行自检，检查仪器各项参数是否正常；2.工作环境：确保测试环境干燥、无尘、无油蒸气等；3.操作方式：严格按照使用说明进行操作；4.安全操作：注意仪器的高压、高温等危险，以及开关测试过程中存在的放电和爆炸等危险；5.维护保养：按照维护保养说明进行定期检查、保养和维修。

3
3D 图可到网站v u o t o t e c n i c a .n e t 上查阅

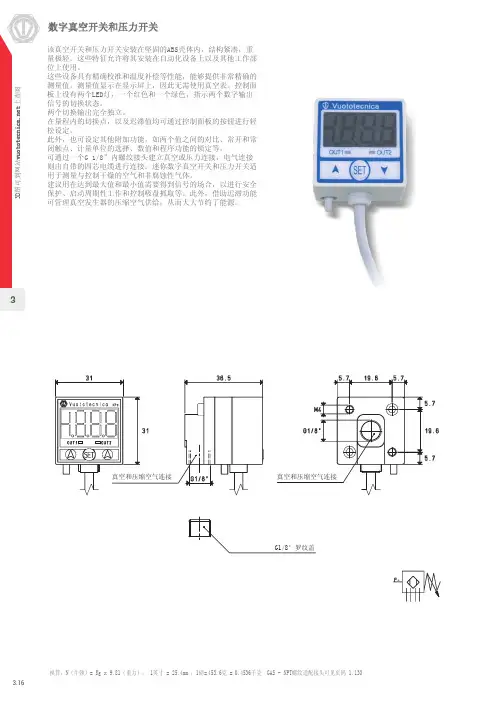

该真空开关和压力开关安装在坚固的ABS壳体内，结构紧凑，重量极轻。

这些特征允许将其安装在自动化设备上以及其他工作部位上使用。

这些设备具有精确校准和温度补偿等性能，能够提供非常精确的测量值。

测量值显示在显示屏上，因此无需使用真空表。

控制面板上设有两个LED灯，一个红色和一个绿色，指示两个数字输出信号的切换状态。

两个切换输出完全独立。

在量程内的切换点，以及迟滞值均可通过控制面板的按钮进行轻松设定。

此外，也可设定其他附加功能，如两个值之间的对比、常开和常闭触点、计量单位的选择、数值和程序功能的锁定等。

可通过一个G 1/8”内螺纹接头建立真空或压力连接，电气连接则由自带的四芯电缆进行连接。

迷你数字真空开关和压力开关适用于测量与控制干燥的空气和非腐蚀性气体。

建议用在达到最大值和最小值需要得到信号的场合，以进行安全保护、启动周期性工作和控制吸盘抓取等。

此外，借助迟滞功能可管理真空发生器的压缩空气供给，从而大大节约了能源。

3.17电路图。

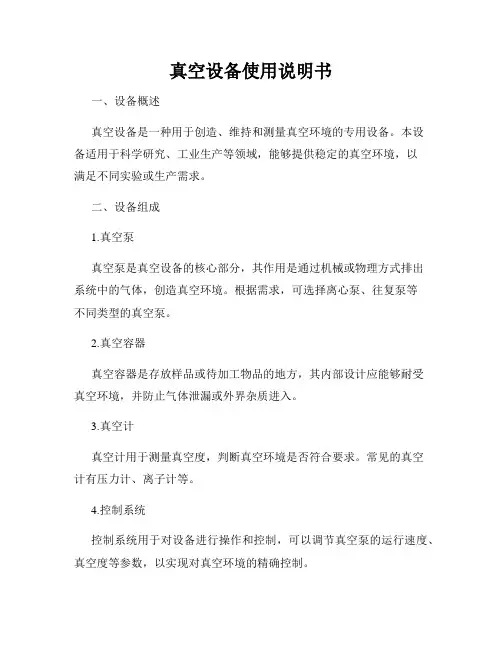

真空设备使用说明书一、设备概述真空设备是一种用于创造、维持和测量真空环境的专用设备。

本设备适用于科学研究、工业生产等领域，能够提供稳定的真空环境，以满足不同实验或生产需求。

二、设备组成1.真空泵真空泵是真空设备的核心部分，其作用是通过机械或物理方式排出系统中的气体，创造真空环境。

根据需求，可选择离心泵、往复泵等不同类型的真空泵。

2.真空容器真空容器是存放样品或待加工物品的地方，其内部设计应能够耐受真空环境，并防止气体泄漏或外界杂质进入。

3.真空计真空计用于测量真空度，判断真空环境是否符合要求。

常见的真空计有压力计、离子计等。

4.控制系统控制系统用于对设备进行操作和控制，可以调节真空泵的运行速度、真空度等参数，以实现对真空环境的精确控制。

三、使用方法1.准备工作(1)检查设备是否完好，各部件是否连接牢固；(2)确认真空泵的油量是否充足，必要时进行加油；(3)检查真空容器是否清洁，并放置待处理物品。

2.开启设备(1)按照设备操作面板上的指示，依次启动真空泵和控制系统；(2)设定所需真空度和抽气速率。

3.抽气过程(1)真空泵开始工作后，泵出系统中的气体，逐渐降低容器内的压力；(2)通过真空计实时监测真空度，根据需要调整抽气速率和真空度。

4.保持真空(1)当达到所需的真空度后，可暂停真空泵的工作，保持真空；(2)定期监测真空度，如发现泄漏等异常情况，及时调整和修理。

5.结束操作(1)使用完毕后，关闭真空设备；(2)清洁真空容器，保持设备的清洁和整洁状态；(3)定期保养和维修设备，以确保设备的正常运行。

四、注意事项1.操作前确保已仔细阅读本说明书，并熟悉设备的使用方法；2.操作过程中，注意人身安全，避免触碰设备内部物品或部件；3.严禁在设备内抽入易燃、易爆物品或有害气体；4.定期检查设备的油水分离器、滤芯等部件，确保其正常工作；5.注意设备周围的环境温度，避免过高或过低温度对设备的影响。

五、故障排除在使用真空设备过程中，可能会遇到一些故障情况，如设备无法启动、真空度下降等。

目录一、概述 (1)二、主要特点 (2)三、性能指标 (2)四、测试原理 (2)五．仪器的工作原理 (3)六、仪器面板说明 (5)七、使用方法 (5)八、注意事项 (8)九、装箱清单 (10)十、质保证书 (10)附录A：真空断路器出厂时灭孤室真空度下限值附录B：真空断路器运行中灭孤室真空度下限值一、概述随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。

这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。

在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。

国内真空开关事故大多是由此原因引起。

所以加强定期或不定期检测真空开关真空度成了十分重要的环节。

传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。

这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。

有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。

本公司推出的KVZK型真空度测试仪是在TE6018型的基础上升级换代产品。

该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。

二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电源： AC220V+15%，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶18KV；4、磁场电压∶1600V；5、仪器精度： 5%；6、使用环境： -10℃～40℃；7、外行尺寸：460mm×335mm×330mm。

目录一、概述 (1)二、主要特点 (2)三、性能指标 (2)四、测试原理 (3)五、仪器的工作原理 (3)六、仪器面板说明 (4)七、使用方法 (5)八、注意事项 (8)九、装箱清单 (9)附录A： (10)附录A：真空断路器出厂时灭孤室真空度下限值附录B：真空断路器运行中灭孤室真空度下限值JTZK-H 真空开关真空度测试仪一、概述随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。

这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。

在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。

国内真空开关事故大多是由此原因引起。

所以加强定期或不定期检测真空开关真空度成了十分重要的环节。

传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。

这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得专利，并实现了现场不拆卸定量测量。

有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。

本公司推出的JTZK-H型真空度测试仪是JTZK-H型的基础上升级换代产品。

该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。

二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电源： AC220V+15%，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度： 5%；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。

真空度扬州华电说明书第一章安全规则及注意事项请您在使用真空度测试仪前仔细阅读本手册。

在开机之前请先接好所有测试连接线，如打印机连接线。

测量前，请检查管型是否适合所检测的真空管，以便准确测量。

开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。

仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面置有灰尘等因素。

请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。

请确认当地电网电压是否与本机供电电压相符。

交流220士10%50/60Hz。

请注意不要在雷雨的情况下使用机器。

请不要破伤随机所带的线缆，以确保使用安全。

仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。

严禁高压端直接或间接对地断路。

第二章仪器简介经XX高压电器研究所检验并出具合格证书。

是目前国内能唯一的真实检测真空含量的少数品牌之一。

它以单片计算机为主控单元，测试过程完全实现自动化。

该仪器在原理上改变了国内外同类产品优质热够打印采用电流峰值做标定的方法，而采用离子电荷来做标定。

这样，在物理原理上准确性更高，而且，有效地轻越式检键抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。

该仪器采用二次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。

目前，该仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。

该仪器质量过硬，性能可靠，造型美观，使用方便。

性能特点。

1、基于电离电荷的采样技术MVC系列真空度测试仪均采用基于电离电荷的采样技术。

我公司专家在磁控放电的研究中发现。

在外激励电源、真空灭弧室的几何尺寸、所用材料一定时，真空灭弧室内的真空度与电离的电荷量有非常准确的对应关系，而与电离电流的峰值仅有概率上的相关间接关系。

因此，我公司首创了基于电离电荷的采样技术，显著提高了真空灭弧室的真空度计量的准确性。

真空开关真空度测试仪使用方法使用方法：1、将被测的真空管两端断电。

被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；2、功能选择。

接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。

这时可以通过“设置"键来移动光标选择所需调整的年、月、日，然后按“↑"键来调节数字与当前的日期一致，调整完成后按“确认"键则进入界面③，这时可以通过“↑"键或“设置"键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务；3、设置管型。

选择“设置管型"功能后,按确认键,屏幕会进入设置管型界面。

此时，按“↑"键或“设置"键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型、80＜灭弧室直径≤100mm 2号管型、100mm＜灭弧室直径≤110mm 3号管型、110mm＜灭弧室直径≤130mm 4号管型、注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。

先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径；4、真空度测量。

在进行测量前必须先进行管型设置（参见第四步）。

按确认键返回界面③,选择“测量"按确认键,进行真空度测量，仪器的显示；5、其中××表示充电所需要的时间。

当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。

随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面⑤（2.3E-03Pa即为0.0023Pa）。

选择执行“保存"命令可保存当前液晶显示的数据,选择执行“打印" 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位"键或者是按“↑"或“设置"键让光标置于“返回"后，再按“确认"键仪器即可返回；6、测量结束后，关闭仪器电源，并等待5秒后方可拆线。

真空密封性能测试仪使用说明书安全上的注意安全上的记号：在本手册中，关于安全上的注意事项以及使用仪器时有下列重要的各显示事项，为了防止意外事项及危险，请务必遵守下列危险，警告，注意的记言。

注意:此显示的项目，表示为有可能影响测试结果和品质。

此显示的项目，本产品在操作中之辅助说明。

2.在本仪器上,以下记号表示注意、警告【注】☝☝一、概述密封测试仪又叫气密性检测仪或泄露性测试仪，主要适用于食品、制药、医疗器械、日化、汽车、电子元器件、文具等行业的包装袋、瓶、管、罐、盒等的密封试验。

真空密封性能测试仪是一款性能优越、性价比极高的密封性能测试仪，整机外形优美，外壳采用316优质不锈钢，空气密封通止部件全部采用德国进口部件，密封性能优于国内同类机型，无需真空抽取补偿即能长时间保持所设罝的真空值。

真空指示控制表、计时控制器采用进口合资企业品牌，真空值及计时精准度高、性能优越。

符合国家和国际标准：GB/T15171、ASTM D3078..二、系统参数：1.真空指示范围：0～-100kba，显示分辨率0.2kba。

外配真空泵原则上抽取至超过-75kpa时会损坏真空泵，请即时停机。

2.计时控制范围：0～9999秒;0～9999分钟;0～9999小时任意调节，显示分辨率1秒,试验设置3分钟即可。

3.电源：220V50Hz4.电源安全防护：配有电源安全防护措施。

三、使用步骤：1.检查密封测试仪密封管路是否连接正确，电源是否安全，密封桶是否放置合理，加水测试水位是否合适，测试样品是否准备齐全后，请完成测试前的准备工作。

2.接通电源，按下电源开关，设置好试验时间。

3.将空气密封通止开关指向“抽气”，按下“气压开关”、真空泵开始工作。

4.达到真空值后再按“气压开关”、关闭真空泵，将右手第二个开关指向全关闭；真空值将长时保持。

注意：全关闭状态下不可抽取真空；否则会损坏真空泵！5.按下“计时开关”，至试验结束。

注意观察被测试产品。

真空度开关测试仪试验规程测试仪如何操作真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样简单检测其介质量真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关六氟化硫开关那样简单检测其介质量。

传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法，这种方法只能粗略判定真空度严重劣化的灭弧室。

产品别称:真空度测试仪、高压开关真空度测试仪、真空度测量仪、高压开关真空度测量仪产品特点:1、可定量测量各种型号真空开关灭弧室内的真空度;2、现场测量时不需拆卸真空开关;3、测试结果精准牢靠;4、液晶汉字显示，操作更加简单便利;5、可保存、打印、查看测试的试验数据;6、仪器带有RS232通讯接口，可以连接计算机实现真空度一离子电流曲线下载、寿命估量等多种功能；7、仪器重量轻，携带便利。

技术参数:1、真空度测量范围：9.999X10-1-1X10—52、离子电流测量范围：9.999X10—1~1X10—73、测量误差：Z10%4、测量辨别率：10—5Pa5、允许环境温度：-20°C~50°C6、空气湿度：≤80%RH7、电源：AC220V50Hz±10%8、外形尺寸：430×300×215(mm)9、高压输出：脉冲30kV15kHz10、重量：8kg试验规程:将灭弧室两触头拉开确定的开距，施加脉冲高压，将电磁线圈绕于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空貌似成比例关系。

对于直径不同的真空管，同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流——真空度曲线，由计算机自动完成真空度的计算，显示真空度值。
