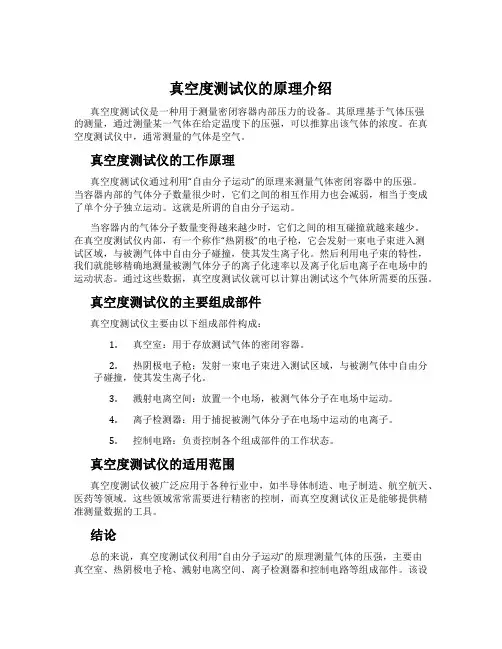

真空度测试仪使用说明书原理

真空度测试仪的原理介绍真空度测试仪是一种用于测量密闭容器内部压力的设备。

其原理基于气体压强的测量，通过测量某一气体在给定温度下的压强，可以推算出该气体的浓度。

在真空度测试仪中，通常测量的气体是空气。

真空度测试仪的工作原理真空度测试仪通过利用“自由分子运动”的原理来测量气体密闭容器中的压强。

当容器内部的气体分子数量很少时，它们之间的相互作用力也会减弱，相当于变成了单个分子独立运动。

这就是所谓的自由分子运动。

当容器内的气体分子数量变得越来越少时，它们之间的相互碰撞就越来越少。

在真空度测试仪内部，有一个称作“热阴极”的电子枪，它会发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。

然后利用电子束的特性，我们就能够精确地测量被测气体分子的离子化速率以及离子化后电离子在电场中的运动状态。

通过这些数据，真空度测试仪就可以计算出测试这个气体所需要的压强。

真空度测试仪的主要组成部件真空度测试仪主要由以下组成部件构成：1.真空室：用于存放测试气体的密闭容器。

2.热阴极电子枪：发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。

3.溅射电离空间：放置一个电场，被测气体分子在电场中运动。

4.离子检测器：用于捕捉被测气体分子在电场中运动的电离子。

5.控制电路：负责控制各个组成部件的工作状态。

真空度测试仪的适用范围真空度测试仪被广泛应用于各种行业中，如半导体制造、电子制造、航空航天、医药等领域。

这些领域常常需要进行精密的控制，而真空度测试仪正是能够提供精准测量数据的工具。

结论总的来说，真空度测试仪利用“自由分子运动”的原理测量气体的压强，主要由真空室、热阴极电子枪、溅射电离空间、离子检测器和控制电路等组成部件。

该设备适用于各种需要精密测量的领域，如半导体制造、电子制造、航空航天、医药等领域。

电火花真空度检测仪原理电火花真空度检测仪是一种常用的真空度检测仪器，广泛应用于航空、航天、军工等领域。

其原理是利用电火花放电的特性来检测被测物体的真空度。

下面将从物理原理、仪器结构和使用方法三个方面来介绍电火花真空度检测仪的原理。

一、物理原理电火花放电是指在两个电极之间加上足够的电压，使得电子在电场的作用下加速运动，当电子速度达到一定值时，它们会与气体分子发生碰撞，使气体分子电离，形成电子和离子。

这些电子和离子在电场的作用下继续加速，形成电流，同时也会发出光和声波。

电火花放电的特点是电压高、电流短暂、能量大、频率低。

在真空度检测中，电火花放电的特性被用来检测被测物体的真空度。

当被测物体的真空度较高时，电火花放电的电压较高，电流较小，放电时间较长；当被测物体的真空度较低时，电火花放电的电压较低，电流较大，放电时间较短。

因此，通过测量电火花放电的电压、电流和时间等参数，可以确定被测物体的真空度。

二、仪器结构电火花真空度检测仪主要由高压电源、电极、放电腔、检测电路和显示器等组成。

其中，高压电源提供足够的电压，电极产生电场，放电腔用于放置被测物体，检测电路用于测量电压、电流和时间等参数，显示器用于显示被测物体的真空度。

电极是电火花真空度检测仪的核心部件，其结构和材料对检测精度和使用寿命有很大影响。

常用的电极材料有钨、铜、铝等，电极形状有球形、圆柱形、锥形等。

不同形状和材料的电极适用于不同的被测物体和检测范围。

三、使用方法使用电火花真空度检测仪需要注意以下几点：1.选择合适的电极和放电腔，根据被测物体的形状和大小选择合适的电极和放电腔。

2.调整高压电源的电压和电流，根据被测物体的真空度范围选择合适的电压和电流。

3.进行放电测试，将电极放置在被测物体上，调整电压和电流，观察放电时间和电流大小，记录数据。

4.根据测量结果计算被测物体的真空度，根据电压、电流和时间等参数计算被测物体的真空度。

总之，电火花真空度检测仪是一种常用的真空度检测仪器，其原理是利用电火花放电的特性来检测被测物体的真空度。

真空度测试技术使用教程在科学研究和工业生产中，真空度测试技术扮演着重要的角色。

它可以用来评估材料的质量、检测设备的性能以及在空间技术中的应用。

本文将介绍真空度测试技术的原理、方法和一些常见应用，帮助读者更好地理解和使用该项技术。

一、真空度测试的原理真空度是指在一定容器内气体的压力低于大气压力的程度。

真空度测试的原理基于气体分子的热运动和压力的差异。

气体分子在容器中以高速运动，当容器内部真空度升高时，分子间的碰撞减少，分子从容器表面蒸发进入气相的速率超过从气相吸附到容器表面的速率，在达到平衡时，容器内气体的压力逐渐降低。

二、真空度测试的方法1. 压力规法压力规是一种经典的真空度测试方法，它通过测量容器内的气体压力来评估真空度。

压力规可根据气体压力与设备连通，通过压力传感器实时检测压力值，并将其转化为真空度数值。

使用压力规测量真空度需要注意选择合适的传感器和灵敏度范围，以确保测试结果的准确性。

2. 电子扩散计法电子扩散计利用气体分子在电磁场作用下的偏转来测量真空度。

当分子通过电磁场时，受力方向受到改变，使得电子束产生偏转，通过测量电子束偏转的角度和电子注流量来计算真空度。

电子扩散计主要适用于低真空度的测试。

3. 磁控静电计法磁控静电计是一种高精度的真空度测试方法，通过测量电离的气体在磁场中运动的特性来评估真空度。

磁控静电计结合静电检测器和磁控技术，能够精确测量从高真空到超高真空范围内的气体压力。

三、真空度测试的常见应用1. 真空设备质量评估在制造真空设备时，测试其真空度是评估设备质量的重要手段。

通过对真空度进行测试，可以评估设备的渗漏情况、除气性能和密封性能。

保持良好的真空度对于确保设备正常运行至关重要。

2. 材料表面性质研究在材料科学中，表面性质对材料的性能和应用起着重要作用。

真空度测试技术可以用来评估材料的表面粗糙度、薄膜附着力和表面清洁度等特性。

这些信息对于材料制备和加工具有指导意义。

3. 空间科学研究在太空探索和卫星技术中，真空度测试技术是必不可少的。

复合真空计说明书复合真空计是一种用于测量真空度的仪器，它由多个部件组成，包括压力传感器、控制器、显示器等。

本文将详细介绍复合真空计的原理、使用方法以及注意事项。

一、原理复合真空计的原理是基于热电效应和热导率的测量原理。

当真空度发生变化时，热电偶的电势差也会发生变化，通过测量电势差的变化，可以得出真空度的变化。

同时，复合真空计还可以通过测量热导率的变化来确定真空度。

二、使用方法1.准备工作在使用复合真空计之前，需要进行一些准备工作。

首先，需要将仪器放置在干燥、通风的地方，避免受潮或受到其他污染物的影响。

其次，需要将仪器的各个部件连接好，并将控制器和显示器连接到电源上。

2.校准仪器在使用复合真空计之前，需要对仪器进行校准。

校准的目的是确保仪器的测量结果准确可靠。

校准的方法是将仪器放置在已知真空度的环境中，然后根据测量结果进行调整。

3.测量真空度在进行测量时，需要将复合真空计放置在待测物体的附近，然后打开仪器的电源，等待一段时间，直到仪器的显示屏上显示出当前的真空度。

如果需要连续测量，可以将仪器连接到计算机上，通过软件进行数据记录和分析。

三、注意事项1.避免受潮复合真空计是一种精密仪器，需要避免受潮或受到其他污染物的影响。

在使用过程中，应该将仪器放置在干燥、通风的地方，避免受潮。

2.避免碰撞复合真空计的各个部件都非常精密，需要避免碰撞或受到其他机械性的影响。

在使用过程中，应该轻拿轻放，避免碰撞。

3.避免过度使用复合真空计是一种精密仪器，需要避免过度使用。

在使用过程中，应该遵循使用说明书上的使用时间和使用频率，避免过度使用。

4.定期维护复合真空计需要定期进行维护，包括清洁、校准等。

在使用过程中，应该遵循使用说明书上的维护周期和维护方法，保证仪器的正常运行。

复合真空计是一种精密仪器，需要遵循使用说明书上的使用方法和注意事项，才能保证测量结果的准确可靠。

在使用过程中，应该避免受潮、避免碰撞、避免过度使用，并定期进行维护。

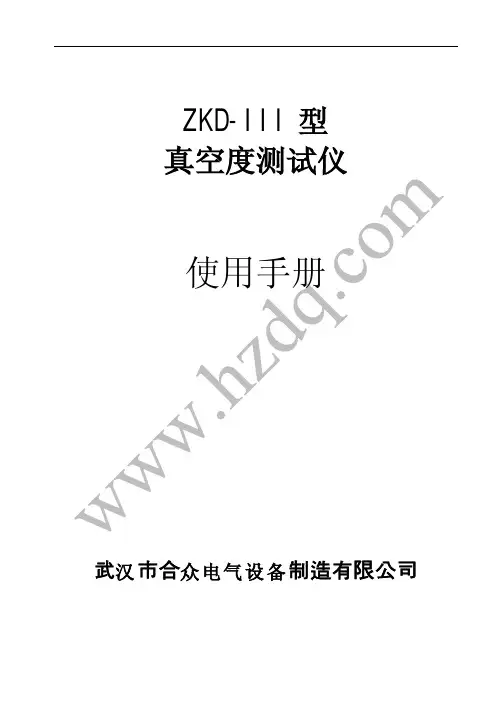

ZKD-III型真空度测试仪使用手册武市合制造有限公司汉众电气设备目录1、概述 (2)2、测试原理 (2)3、操作面板示意图 (3)4、技术参数 (3)5、使用方法 (3)6、硬件构造 (5)7、使用注意事项 (6)8、附件 (7)9、打印机安装方法 (9)为您仪了更好的使用本器，在使用之请您务细阅读说详细前必仔使用明，了解其主要性能以及使用方法。

一、概述真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。

传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重 化的灭弧室。

ZKD-III 型真空度测试仪是真空灭弧室的真空度的鉴定设备，它以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。

该仪器的采样设计一改以往采用电流峰值做标定的方法，而采用离子电荷来做标定。

这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定可靠。

由于采用计算机为主控单元，该仪器能很方便地扣除由于环境因素产生的漏电电流。

本仪器最突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户详细掌握灭弧室的真空状态，为有计划地更换灭弧室提供了可靠的依据，为电网的安全运行提供了有力保障，克服了工频耐压法仅能判断灭弧室是否报废的缺陷。

本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。

二、测试原理将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。

对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

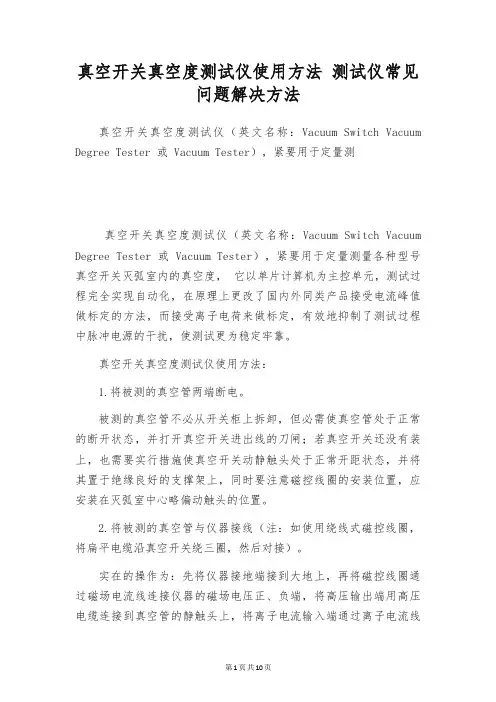

真空开关真空度测试仪使用方法测试仪常见问题解决方法真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测量各种型号真空开关灭弧室内的真空度，它以单片计算机为主控单元，测试过程完全实现自动化，在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定，有效地抑制了测试过程中脉冲电源的干扰，使测试更为稳定牢靠。

真空开关真空度测试仪使用方法：1.将被测的真空管两端断电。

被测的真空管不必从开关柜上拆卸，但必需使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要实行措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中心略偏动触头的位置。

2.将被测的真空管与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。

实在的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。

3.功能选择。

接线完毕后打开仪器电源开关。

这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调整数字与当前的日期一致，调整完成后按“确认”键，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会依据所选择的功能执行管型设置、测量、查看历史数据等任务。

4.设置管型。

选择“设置管型”功能后,按确认键,会进入设置管型界面。

此时，按“↑”键或“设置”键即可进行管型设置，实在的管型设置参数表如下：灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。

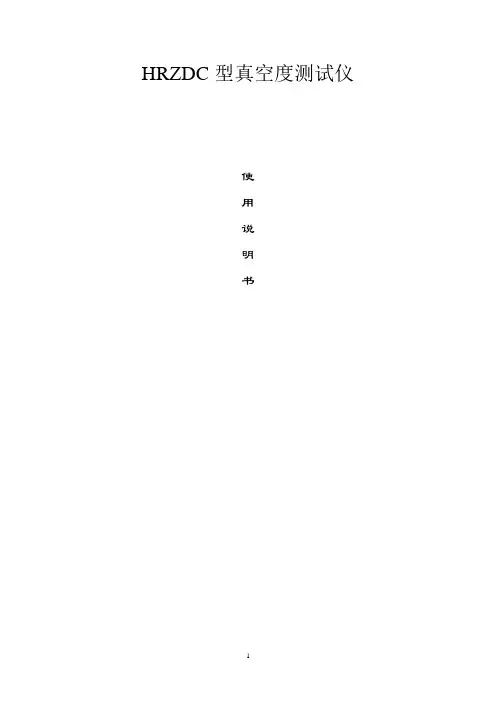

HRZDC 型真空度测试仪
使 用 说 明 书
1
一、概述
真空断路器是电力系统中普遍使用的高压电器，其核心部件是真 空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油 开关六氟化硫开关那样容易检测其介质量。传统上，真空断路器用户 判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空 度严重劣化的灭弧室。
五、使用方法
⑴、 本仪器分两种用途使用： １、 用于真空灭弧室生产线中灭弧室的质量控制和断路器生产 厂家的灭弧室入库检验。 ２、用于检测安装开关整机上的真空灭弧室的真空度。这类检测
3
主要用于供电部门的例行检修及容量试验中对真空灭弧室承受 能力的判定。 ⑵、连线 将面板上的 磁控电流输出端 通过导线与磁控 线圈相连，使灭 弧室触头至于分 状态，(线圈套于 灭弧室外)将高 压线和信号输入 线分别接灭弧室 的动端与静端。 注意，高压线应悬空。(如上图所示) 注意：线圈与高压输出端应留有足够距离。检查连线正确后便可开机。 将仪器面板的电源开关键按向“ＯＮ”，显示屏最高位即显示闪烁 “Ｐ.”字，说明仪器运行正常，若不显示Ｐ,则按一下复位键便会显 示Ｐ，否则主机有故障，以上正常后便可以测量。 ⑶、管型选择 测量时首先选择管型，仪器内已存入多种管型，具体见后附表格。 １、管型选择操作方式： 按[选择键]使其指示灯亮，用[＋键]或[－键]调管型参数，当管型 显示器与所测管型代号一致时便可，再按[选择键]使其指示灯灭，按 [测量键]使其指示灯亮，仪器处于测量状态。 ２、 若说明书中没有给出要测的管型时，可用尺寸相近，接线
方式相同的管型代替。 ３、如果没有可代用的参数，则可按[校验键]，这样可直接给出 电离电流，一般来说，电离电流(Ａ)较真空度(Ｐa)小２个数量级。 ⑷、测量

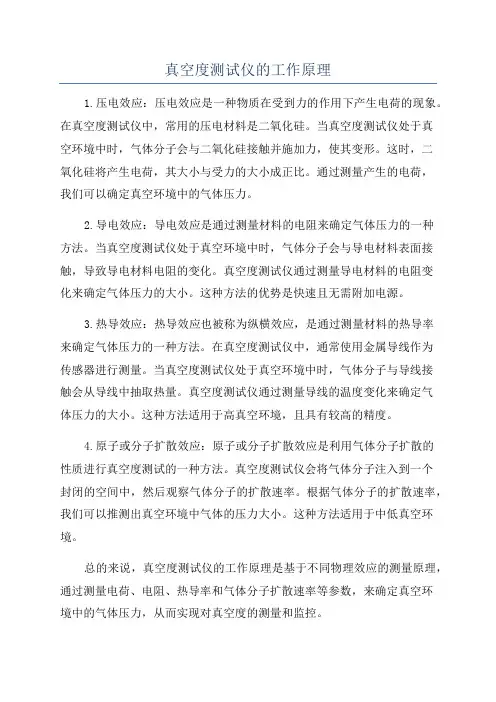

真空度测试仪的工作原理1.压电效应：压电效应是一种物质在受到力的作用下产生电荷的现象。

在真空度测试仪中，常用的压电材料是二氧化硅。

当真空度测试仪处于真空环境中时，气体分子会与二氧化硅接触并施加力，使其变形。

这时，二氧化硅将产生电荷，其大小与受力的大小成正比。

通过测量产生的电荷，我们可以确定真空环境中的气体压力。

2.导电效应：导电效应是通过测量材料的电阻来确定气体压力的一种方法。

当真空度测试仪处于真空环境中时，气体分子会与导电材料表面接触，导致导电材料电阻的变化。

真空度测试仪通过测量导电材料的电阻变化来确定气体压力的大小。

这种方法的优势是快速且无需附加电源。

3.热导效应：热导效应也被称为纵横效应，是通过测量材料的热导率来确定气体压力的一种方法。

在真空度测试仪中，通常使用金属导线作为传感器进行测量。

当真空度测试仪处于真空环境中时，气体分子与导线接触会从导线中抽取热量。

真空度测试仪通过测量导线的温度变化来确定气体压力的大小。

这种方法适用于高真空环境，且具有较高的精度。

4.原子或分子扩散效应：原子或分子扩散效应是利用气体分子扩散的性质进行真空度测试的一种方法。

真空度测试仪会将气体分子注入到一个封闭的空间中，然后观察气体分子的扩散速率。

根据气体分子的扩散速率，我们可以推测出真空环境中气体的压力大小。

这种方法适用于中低真空环境。

总的来说，真空度测试仪的工作原理是基于不同物理效应的测量原理，通过测量电荷、电阻、热导率和气体分子扩散速率等参数，来确定真空环境中的气体压力，从而实现对真空度的测量和监控。

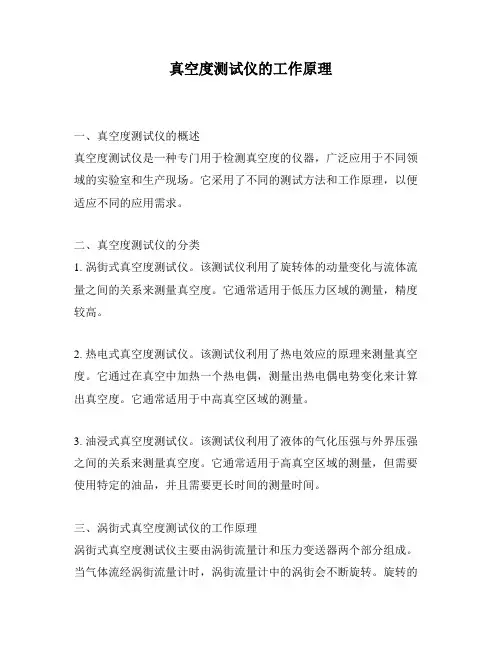

真空度测试仪的工作原理一、真空度测试仪的概述真空度测试仪是一种专门用于检测真空度的仪器，广泛应用于不同领域的实验室和生产现场。

它采用了不同的测试方法和工作原理，以便适应不同的应用需求。

二、真空度测试仪的分类1. 涡街式真空度测试仪。

该测试仪利用了旋转体的动量变化与流体流量之间的关系来测量真空度。

它通常适用于低压力区域的测量，精度较高。

2. 热电式真空度测试仪。

该测试仪利用了热电效应的原理来测量真空度。

它通过在真空中加热一个热电偶，测量出热电偶电势变化来计算出真空度。

它通常适用于中高真空区域的测量。

3. 油浸式真空度测试仪。

该测试仪利用了液体的气化压强与外界压强之间的关系来测量真空度。

它通常适用于高真空区域的测量，但需要使用特定的油品，并且需要更长时间的测量时间。

三、涡街式真空度测试仪的工作原理涡街式真空度测试仪主要由涡街流量计和压力变送器两个部分组成。

当气体流经涡街流量计时，涡街流量计中的涡街会不断旋转。

旋转的涡街将带动磁片旋转，从而产生一个信号。

这个信号被传递到压力变送器中，并且被转换成一个压力信号。

通过测量这个压力信号，可以计算出气体的流量和压力，从而得出真空度。

四、热电式真空度测试仪的工作原理热电式真空度测试仪通常采用热电偶法来测量真空度。

该测试仪将两个不同的金属导线组合成一个热电偶电路，并通过电路加热一个环形热电偶。

当热电偶中的电流通过时，会产生一个温度差，从而产生一个热电势。

当将热电偶放入真空容器中时，热电偶中的电流会通过预先安装的传感器读数，从而计算出真空度。

五、油浸式真空度测试仪的工作原理油浸式真空度测试仪通常利用液体的气化压强与外界压强之间的关系来测量真空度。

该测试仪将一个封闭的容器放入真空中，并加入一定量的特定油品。

当容器中的气体被真空泵抽出时，油品中的气体也会相应减少。

这个过程中，油品产生的气泡数量与外界压强和容器中的气体量相关联。

通过测量油泡数量和油品中的量变化，可以计算出真空度，并且与一定压强下油品压强的对应关系进行对比，从而得出准确结果。

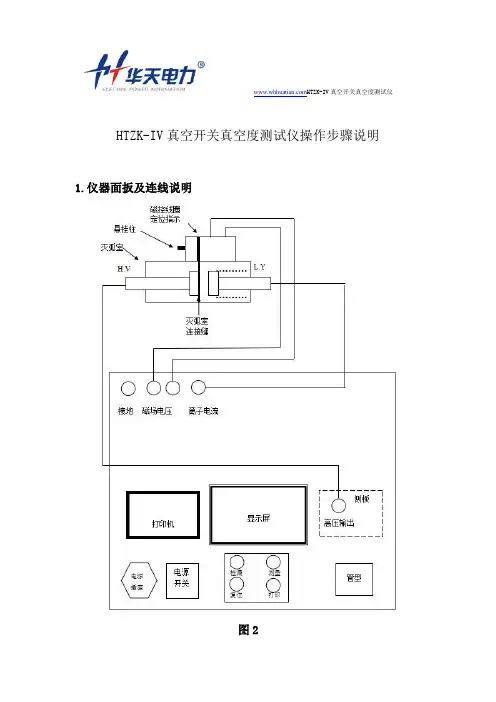

HTZK-IV真空开关真空度测试仪HTZK-IV真空开关真空度测试仪操作步骤说明1.仪器面扳及连线说明图2 HTZK-IV真空开关真空度测试仪仪器面板如图2所示，检漏键用于对真空管真空度进行初步的判断,测量键用于施加高压及强电磁场对真空管真空度进行定量测试。

在仪器背板上左边有一个高压输出端子，可用高压线连到真空管的一个触头上。

离子电流输入端连接到真空管的另一个触头上。

磁场电压两输出端应接到励磁线圈的两个接线端子上。

接地端用于仪器外壳的保护接地。

管型输入拔码开关用于输入灭弧室的管型，灭弧室的管型由灭弧室外直决定，带外罩的以外罩直径为准。

2.管型选择：灭弧室管径小于80mm为00号管型管径大于80mm小于100mm为02号管型管径大于100mm小于110mm为04号管型管径大于110mm为06号管型3.进行检漏：测试真空度前应进行检漏。

检漏时应注意真空管外是否擦拭干净并烘干。

若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。

4.进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。

当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。

（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡） HTZK-IV真空开关真空度测试仪本仪器的最小测量值为 1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为 1.06×10-5Pa。

对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。

如真空度大于6.6×10-2Pa，则该真空泡不合格。

在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。

同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，消除残存高电压，然后进行下次测试。

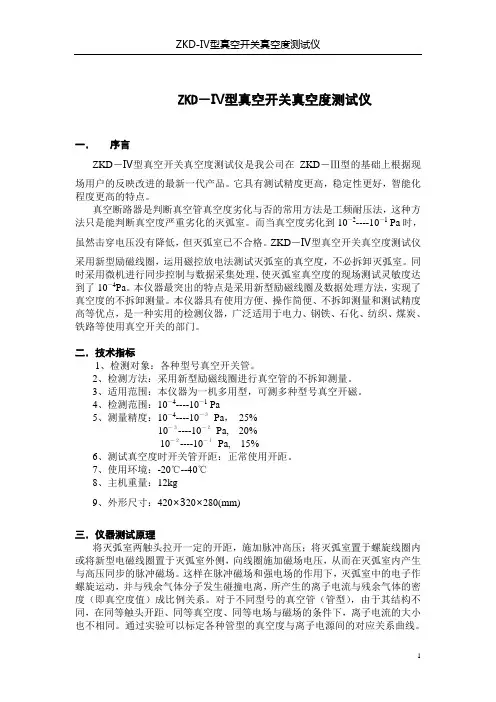

ZKD－Ⅳ型真空开关真空度测试仪一．序言ZKD－Ⅳ型真空开关真空度测试仪是我公司在ZKD－Ⅲ型的基础上根据现场用户的反映改进的最新一代产品。

它具有测试精度更高，稳定性更好，智能化程度更高的特点。

真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。

而当真空度劣化到10－2----10－1 Pa时，虽然击穿电压没有降低，但灭弧室已不合格。

ZKD－Ⅳ型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。

同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10－4Pa。

本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。

本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

二．技术指标1、检测对象：各种型号真空开关管。

2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。

3、适用范围：本仪器为一机多用型，可测多种型号真空开磁。

4、检测范围：10－4----10－1 Pa5、测量精度：10－4----10－３Pa，25%10－３----10－２Pa, 20%10－２----10－１Pa, 15%6、测试真空度时开关管开距：正常使用开距。

7、使用环境：-20℃--40℃8、主机重量：12kg9、外形尺寸：420×320×280(mm)三．仪器测试原理将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。

这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。

对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。

高压开关真空度测试仪的工作原理解析
随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。

这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。

仪天成YTC3991高压开关真空度测试仪拥有测试精度更高，稳定性更好，智能化程度更高的特点，并且可定量测量各种型号真空开关灭弧室内的真空度。

本文就此仪器的工作原理做以下的讲解。

整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。

其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。

该电流经取样电阻R和预处理电路后输入单片机，最后经
运算由液晶显示屏显示测得的真空度值。

图二（放电波形图）
以上为仪天成YTC3991高压开关真空度测试仪的基本工作原理。

仪天成电力设备有限公司拥有十二年的行业生产经验，售后服务有保障，本公司承诺，凡公司售出的产品，三月包换，三年质保，终身保修。

真空计使用方法带参数要求说明真空计是一种用于测量气体压力的仪器，广泛应用于科学研究、工业生产和实验室实践中。

本文将详细介绍真空计的使用方法，并说明其相关参数要求。

一、真空计的基本原理和种类真空计的基本原理是利用气体分子与传感器间的碰撞来测量气体压力。

根据不同的原理和测量范围，真空计可以分为多种类型，如电离真空计、热导真空计、毛细管真空计、扩散真空计等。

二、真空计的使用方法1.准备工作在使用真空计之前，需要进行一些准备工作：-清洁传感器：使用温和的洗涤剂和干净的布或棉签轻轻擦拭传感器表面，确保其光洁无尘。

-检查连接管路：确保所有连接管路的接口密封良好，避免气体泄漏。

-检查真空计仪器：确认仪器的电源、指示器和控制面板正常工作。

2.接通电源将真空计连接到电源，并打开电源开关，等待仪器进行自检和初始化。

根据具体型号，可能需要设置相关参数，如量程、单位等。

3.设置测量范围根据实际需求，设置真空计的测量范围。

对于不同的真空计类型，其测量范围可能有所不同，一般可调节量程旋钮或通过仪器控制面板进行设定。

4.进行标定（可选）如果需要更高的测量精度和准确性，可以进行标定过程。

标定过程可参考真空计的用户手册，常见的标定方法包括手动标定和自动标定，根据仪器的指示进行相应操作。

5.进行测量将真空计的传感器插入待测气体环境中，确保传感器完全暴露在气体中。

一般情况下，真空计会自动读取并显示气体压力值。

如需连续测量，可设定仪器的采样频率和测量间隔。

6.结束测量和关闭真空计当测量完成后，可在仪器上停止测量或选择保存测量数据。

然后，关闭真空计的电源开关，断开与气体环境的连接。

三、真空计使用时的参数要求1.真空计的精度和准确度要求根据实际应用而定，一般会标明在特定范围内的测量误差。

2.真空计的量程需根据实际测量范围来设定，并需保证测量数据在该范围内具有足够的准确性和可靠性。

3.真空计的响应时间要求取决于具体应用场景，一般要能够满足实时或近实时的测量需求，避免延迟和漏测。

目录第一章安全规则及注意事项 (2)第二章仪器简介 (2)第三章测试原理 (3)第四章仪器面板图及外部接线图 (3)第五章技术参数 (4)第六章操作说明 (4)第七章相关标准 (6)第八章随机附件 (6)附录一 (7)附录二 (14)第一章安全规则及注意事项请您在使用MVC系列真空测试仪前仔细阅读本手册。

●在开机之前请先接好所有测试连接线，如打印机连接线；●测量前，请检查管型是否适合所检测的真空管，以便准确测量。

●开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。

●仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面罩有灰尘等因素。

●请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。

●请确认当地电网电压是否与本机供电电压相符。

交流220±10% 50/60HZ●请注意不要在雷雨的情况下使用机器。

●请不要破伤随机所带的线缆，以确保使用安全。

●仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。

第二章仪器简介MVC-383真空度测试仪是真空灭弧室的真空度的鉴定设备。

多次经西安高压电器研究所检验并出具合格证书。

是目前国内能唯一的真实检测真空含量的少数品牌之一。

它以单片计算机为主控单元，测试过程完全实现自动化。

该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。

这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。

该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。

目前，该仪器中已存有35条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。

该仪器质量可靠，造形美观，使用方便。

性能特点：1、基于电离电荷的采样技术MVC系列真空度测试仪均采用基于电离电荷的采样技术。

高压开关真空度测试仪的使用方法简介高压开关真空度测试仪是用于测试高压开关真空度的设备。

其工作原理是通过操作机械泵、分子泵、干式泵等多重组合方式，将被测试开关的真空度提高至一定程度，再通过真空度计检测真空度。

本文将详细介绍该设备的使用方法。

前置操作在使用高压开关真空度测试仪之前，需要做好以下几点准备工作：1.检查设备：检查设备是否完好，各部件是否正常工作；2.检查被测开关：确认被测开关是否符合测试要求，包括额定电压、额定电流、型号等等；3.连接电源：将高压开关真空度测试仪插入电源，并确认电源接线是否正确；4.连接信号线：根据被测开关的接线方式，将连接线接入测试仪合适的针座上。

使用方法步骤1：测试前准备在进行测试前，需要做好以下准备工作：1.打开高压开关真空度测试仪开关，然后等待一段时间，使仪器预热；2.检查真空泵油量：确认真空泵油的存储罐内油的量是否足够，否则需要加油；3.检查真空管：检查真空管是否有损坏、松动等情况，如果存在，需要进行修理或更换；4.选择测试模式：根据需要选择不同的测试模式，包括单割模式、分步模式等等。

步骤2：开始测试开始测试前，需要按以下步骤操作：1.取下被测开关的壳体：使用特定的工具取下被测开关的壳体；2.连接被测开关：将被测开关的接线与测试仪连接，确保接线无误；3.调节真空度：设置所需测试的真空度，然后使用机械泵、分子泵、干式泵等将被测开关的真空度提高；4.检测真空度：在真空度已经提高的情况下，通过高压开关真空度测试仪内的真空度计检测真空度，并记录测试结果；5.关闭测试设备：测试结束后，关闭高压开关真空度测试仪和被测开关的接线，然后重新安装被测开关的壳体。

步骤3：测试结果分析当测试结果出现异常，需要依据异常情况对测试结果进行分析。

如果测试结果正常，则需要对测试结果进行记录与报告。

注意事项在使用高压开关真空度测试仪时，需要注意以下事项：1.自检过程：在使用前需要进行自检，检查仪器各项参数是否正常；2.工作环境：确保测试环境干燥、无尘、无油蒸气等；3.操作方式：严格按照使用说明进行操作；4.安全操作：注意仪器的高压、高温等危险，以及开关测试过程中存在的放电和爆炸等危险；5.维护保养：按照维护保养说明进行定期检查、保养和维修。

使用说明书使用说明书基于电离电荷的采样技术基于电离电荷的采样技术扣除漏电电流扣除漏电电流判别完全漏气的真空灭弧室判别完全漏气的真空灭弧室无需说明书即可操作 大屏液晶汉字显示，，无需说明书即可操作大屏液晶汉字显示内置国内外几乎所有真空灭弧室的测量曲线中国.西安博能电力技术有限公司目 录录公司简介 (1)产品配置清单 (3)产品使用注意事项 (3)产品综合功能 (3)产品适用范围 (4)产品主要技术参数 (4)产品主要技术内涵 (4)产品使用说明 (6)仪器的组成 (10)测量结果说明 (11)附录 (12)真空度测试仪管型曲线对照表 (12)部分断路器――灭弧室管型表 (17)V C -V I I 真空度测试仪西安博能电力技术有限公司1公司简介西安博能电力技术有限公司是一家座落于古城西安，专业从事高压电器产品检测、监测、控制和电力系统自动化产品研发、设计、生产、销售和技术服务于一体的高科技企业。

公司具有雄厚的技术研发和设计能力，核心技术人员分别来自国家高压电器质量监督检验中心——西安高压开关电器研究所和各大院校的博士后工作站；从而使每种产品的研发、设计都能由业内知名专家、学者担纲，保证了产品技术的先进性和质量的稳定性。

长期以来，公司本着以“技术为先导、质量为基础、服务为保障、市场为纽带”的理念，发扬创新开拓的进取精神，积极致力于促进中国高压电器产品测试、检测技术和电力系统自动化控制技术的发展，并取得了业内瞩目的成就。

凭借着强大的技术优势，公司先后开发了VC 系列真空度测试仪、SWT 系列开关机械特性测试仪、CR 系列回路电阻测试仪、GTM 系列通用温升测量装置及各种大型高压电器产品测试系统；其中，SWT 系列开关机械特性测试仪获国家专利和科技成果奖，VC系列真空度测试仪获技术进步三等奖。

ISO9001质量体系认证的建立，使公司的产品生产、质量管理又迈上了一个新的台阶。

严格的质量管理体系、先进的检验设备和科学的生产工艺确保了产品的生产质量，并成为企业赢得客户、占领市场的重要基础。

YTC3991真空度测试仪湖北仪天成电力设备有限公司目录一、概述 (1)二、主要特点 (1)三、性能指标 (2)四、测试原理 (2)五．仪器的工作原理 (3)六、仪器面板说明 (3)七、使用方法 (5)八、注意事项 (7)九、装箱清单 (8)十、质保证书 (8)附录A：真空断路器出厂时灭孤室真空度下限值附录B：真空断路器运行中灭孤室真空度下限值一、概述随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。

这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。

在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。

国内真空开关事故大多是由此原因引起。

所以加强定期或不定期检测真空开关真空度成了十分重要的环节。

传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。

这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。

本公司推出的YTC3991型真空度测试仪是经现场多次试验后不断完善的升级换代产品。

该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。

二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的历史试验数据；6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电源： AC220V+15%，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度：0-4～10-3Pa，20%10-3～10-2Pa，15%；10-2～10-1Pa，10%6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。
