第七章 电能计量装置的接线检查

电能计量装置的错误接线及接线检查方法摘要：电能计量和电网的运行有着密切的关系，同时也显示了电力企业当前的技术水平，在实际工作中需要加强对电能计量装置接线问题的深入分析，满足准确和可靠的要求，搭建电力企业和用户之间的良好关系，同时还要做好先进技术的融入，对电能计量装置运行情况的全面监督，避免出现损伤利益的行为，以此来提高电能计量装置管理的效果，推动电力企业的稳定发展。

关键词：电能计量装置；接线错误；检查电能计量装置在电力企业中的重要性是非常突出的，满足发电供电用电等不同的需要，但是如果在电能计量装置中出现接线错误的话，那么会导致电能计量装置存在不准确的问题，因此需要相关岗位人员进行规范性的检查以及安装，避免由于接线故障而导致设备无法正常的运行。

从宏观性的角度提出更加科学的优化策略，保证电能计量装置的正确使用，以此来提高最终的经济效益和使用效果。

一、电能计量装置接线错误的原因（一）装置本身1.单相电路有功电能计量错误接线这一现象在实际工作中是比较常见的，主要是由于安装人员在接线过程中存在一定的失误，使得一些线路出现反接的问题，并且在一些线路接线时还会存在较严重的混淆情况，影响设备的正常使用。

与此同时，在电能计量装置接线时，并没有正确地区分进线和出线，在安装时存在盲目性的特点，影响接线水平的提高。

电能计量装置的电流线圈和电源之间的短路情况使得电能表无法正常的运行，这也是出现接线错误的主要原因[1]。

最后在日常工作中由于相关安装人员的疏忽导致电压够连片，并没有正确的连接，不仅会增加电能表日常使用的故障，还会导致后续的工作产生一定的影响。

2.三相四线电路有功电能计量接线错误在电能计量装置管理过程中，需要加强日常检查的重视程度，并且合理的区分好不同的区域，提高最终检查的效果。

在进行线圈连接时，电压线圈会出现断线的问题，以此导致了电能表出现接线错误的问题，同时在电能表正常运行时需要将电流互感器接入到设备中，但是如果相关安装人员并没有加强对设备结构的深入分析，那么也会出现接线错误的问题。

电能计量装置错接线检查及故障在电能计量工作中，电能计量装置属于非常重要的影响因素，对电力企业和电力使用者都有重要的影响。

只有对电能计量装置进行合理的应用，才能保证工作的有效展开，但是在实际的工作中，错接线的情况时有发生，容易造成一定的故障。

本文主要是对电能计量装置错接线检查和故障方面的内容进行一定分析，从而对出现的实际情况进行一定的认识，继而对电能计量装置的有效应用进行保证。

标签：电能计量装置;错接线检查;故障引言随着社会经济的迅速发展，电力企业也得到了很大改革和发展，人们的生活水平也得到了一定的提升，在日常生活中对于电力的需求也得到了一定的提升。

在这样的情况下，电能计量设备的出现对供电量、售电量和发电量进行了整合，为电力企业提供一定的保证。

一、电能计量装置错接线的类型（一）三相四线电能表错接线对于这种类型的错接线来说，主要可以包括下面几个方面的问题：首先是三相电流或者电压出现断线的问题，而这种情况表现为以下几种：第一种情况就是在整体的电压构造当中，其中的一相电压出现断线状况，这样就会导致在进行电能计量时跳闸，导致计量结果与实际情况不符;第二种情况就是在两相电流结构中，若有断开情况产生，也会导致上述情况的出现;第三，如果三相电压结构发生断开的现象，也会致使电能计量整体装置丧失应有的价值，最终导致计量结果不具备任何价值及作用。

电流电线连接过程中有接反情况产生，这种情况主要体现在以下几点问题：其一，一相电流在进行接线时有接反问题产生，这种问题的产生会导致计量过程中，最终的计量结果缺乏真实性及完整性;其二，两相电流有接线错误产生，致使一项电量缺失比较严重，会导致计量结果准确性受到影响，对于这一点也需要加强注意。

（二）互感器下三相四线电能表的错接线对于电能计量装置来说，电压断线方面只要在一相电压出现断开状况时，就会使整个电能计量装置的电量减少一部分，两相电压出现断开时就会继续减少计量装置的电量，这种情况也会让电能计量装置中的电量出现减少的情况。

电能计量装置接线检查及提高准确性电能计量装置是用来对电能进行计量和测量的重要设备，它的准确性直接影响到电能的计量结果和用户的用电成本。

为了保证电能计量装置的准确性，一方面需要定期对其进行接线检查，另一方面还需要采取一些措施提高其准确性。

本文将结合实际情况，对电能计量装置接线检查及提高准确性进行解析。

一、电能计量装置接线检查电能计量装置接线检查是保证电能计量装置正常运行和准确计量的重要环节。

接线不正确会导致计量不准确，甚至出现计量偏差，严重影响用户的用电成本。

接线检查包括以下几个方面：1. 接线端子检查：对电能计量装置的接线端子进行定期检查，确保端子没有松动、氧化或烧坏现象，保证接线端子的连接牢固和电气接触良好。

2. 接线端子标志检查：在对接线端子进行检查时，还需检查端子标志是否清晰、准确，以防止误接线。

3. 接线盒检查：如果电能计量装置采用接线盒连接电路，则需要对接线盒内部的接线情况进行检查，避免接线脱落或接错。

4. 接线方式检查：根据电能计量装置的不同类型和接线方式，对接线进行检查并核对接线方式是否正确。

5. 接线布局检查：接线布局应符合相关国家标准，确保接线布局合理，接线清晰、整齐，不受外部干扰。

二、提高电能计量装置准确性的措施除了进行接线检查外，还需采取一些措施来提高电能计量装置的准确性，以确保电能计量装置的计量结果准确可靠。

以下是一些提高准确性的措施：1. 选择合适的电能计量装置：根据用电需求和实际情况选择合适的电能计量装置，确保计量范围和精度满足实际用电需求。

2. 定期维护和检修：对电能计量装置进行定期维护和检修，确保装置各部件无损坏、无松动，保持良好的工作状态。

3. 定期校准：定期对电能计量装置进行校准，确保计量结果准确可靠。

校准周期一般为1年一次，如有特殊情况，可根据实际情况确定校准周期。

4. 保持环境整洁：电能计量装置应安装在干燥、通风、无腐蚀性气体和无粉尘的环境中，保持环境整洁，避免灰尘、水汽等进入装置内部影响计量准确性。

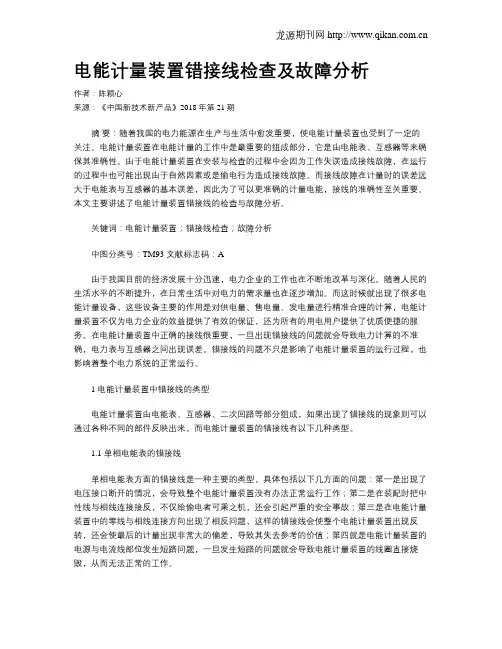

电能计量装置错接线检查及故障分析作者：陈颖心来源：《中国新技术新产品》2018年第21期摘要：随着我国的电力能源在生产与生活中愈发重要，使电能计量装置也受到了一定的关注。

电能计量装置在电能计量的工作中是最重要的组成部分，它是由电能表、互感器等来确保其准确性。

由于电能计量装置在安装与检查的过程中会因为工作失误造成接线故障，在运行的过程中也可能出现由于自然因素或是偷电行为造成接线故障。

而接线故障在计量时的误差远大于电能表与互感器的基本误差，因此为了可以更准确的计量电能，接线的准确性至关重要。

本文主要讲述了电能计量装置错接线的检查与故障分析。

关键词：电能计量装置；错接线检查；故障分析中图分类号：TM93 文献标志码：A由于我国目前的经济发展十分迅速，电力企业的工作也在不断地改革与深化。

随着人民的生活水平的不断提升，在日常生活中对电力的需求量也在逐步增加。

而这时候就出现了很多电能计量设备，这些设备主要的作用是对供电量、售电量、发电量进行精准合理的计算，电能计量装置不仅为电力企业的效益提供了有效的保证，还为所有的用电用户提供了优质便捷的服务。

在电能计量装置中正确的接线很重要，一旦出现错接线的问题就会导致电力计算的不准确，电力表与互感器之间出现误差。

错接线的问题不只是影响了电能计量装置的运行过程，也影响着整个电力系统的正常运行。

1 电能计量装置中错接线的类型电能计量装置由电能表、互感器、二次回路等部分组成，如果出现了错接线的现象则可以通过各种不同的部件反映出来。

而电能计量装置的错接线有以下几种类型。

1.1 单相电能表的错接线单相电能表方面的错接线是一种主要的类型，具体包括以下几方面的问题：第一是出现了电压接口断开的情况，会导致整个电能计量装置没有办法正常运行工作；第二是在装配时把中性线与相线连接接反，不仅给偷电者可乘之机，还会引起严重的安全事故；第三是在电能计量装置中的零线与相线连接方向出现了相反问题，这样的错接线会使整个电能计量装置出现反转，还会使最后的计量出现非常大的偏差，导致其失去参考的价值；第四就是电能计量装置的电源与电流线部位发生短路问题，一旦发生短路的问题就会导致电能计量装置的线圈直接烧毁，从而无法正常的工作。

谈谈电能计量装置常见错误接线和检查方法引言电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。

即使电能表和互感器本身准确性很高，接线错误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。

因此，在电力运行过程中，需要对电能计量装置进行定期的检查，做到预防工作，以确保电能计量装置的准确性。

本文结合笔者的工作总结，主要就电能计量错误接线的形式及检查方法进行了论述。

1 电能计量装置中常见错误接线在整个电能计量装置中，主要包括电能表、互感器和附件、失压计时仪以及二次回路部分。

在出现接线错误的过程中，都能通过不同的部件反映出来。

而在电能计量装置中常见错误接线形式主要包括以下几方面：1.1 计量单相电路有功电能的错误接线计量单相电路有功电能的错误接线是整个电能计量装置错误接线中最为常见的错误类型，在这种错误类型中，主要分为以下5个方面：第一，工作人员在连接相线与零线的过程中，由于工作失误将其接反。

第二，在整个装置中，工作人员没有准确的区分装置的进出线。

第三，在接线的过程中，电流线圈与电源之间出现短路。

第四，在接线时，工作人员忘记连接电压钩连片。

第五，在计量380V单相负载电能时，工作人员习惯用一只220V的单相电能表读数乘以2的方法来计量，然而这种方法缺乏一定的规范性与稳定性。

1.2 計量三相四线电路有功电能的错误接线计量三相四线电路有功电能的错误接线形式中，主要包括以下3种：（1）在三相四线有功电能表电压线圈连接的过程中，电压线圈中线出现断线状况。

（2）三相四线有功电能表在运转的过程中，本应经过一台电流互感器接入电路，然而在某些状况下经过两台电流互感器连入电路，由此造成错误接线。

（3）在计量三相四线电路有功电能时，工作人员习惯使用三相三线两元件来对其进行计量，这样的计量结果与实际结果存在很大的偏差。

1.3 计量三相三线电路有功电能的错误接线计量三相三线电路有功电能的错误接线形式有：（1）电流端子进出线接反；（2）电压端子接线顺序不对；（3）电压与电流相位不对应等。

电能计量装置接线检查几种方法解析摘要：电能计量装置在运行中经常会出现错误接线,错误接线会造成电量的差错、会出现不正确的计量或多或少，这样给用户或供电部门造成不必要的损失。

电能计量装置正确接线是保证计量准确的必要条件。

因此，电能计量装置接线检查也是一项很重要的任务。

所以，电能计量装置在运行前和运行中要定期进行接线检查。

关键词:电能、装置检查。

接线检查分为两种情况：停电检查、带电检查。

一、停电检查：对于新装或更换互感器以及二次回路的电能计量装置在投运前必须在停电的情况下进行接线检查。

当无法判断接线是否正确或需要进一步核实带电检查的结果时也要进行停电检查。

停电检查的主要内容有：检查互感器变比、极性、接线组别有无错误。

进行二次电缆导线和接线端子标志的核对。

对于所有已经过停电检查的电能计量装置在投运后要进行带电检查。

二、带电检查：1、单相电能表只有一组电磁元件，接线简单，误接线容易发现，所以在这不用阐述。

2、三相四线电能表的检查高供低量电能计量装置一般由三相四线有功、无功电能表和Yy12接线电流互感器等组成。

检查三相四线有功电能表接线是否有错有以下几种方法：（1）实负载比较法。

通过实际功率与电能表反映的功率比较，相对误差大大超过了基本误差范围，则可判断接线有错，运用条件是负载功率比较稳定，最好其波动小于±2%。

（2）逐相比较法。

接进电能表的三根火线中只保留A相，断开B、C相电压，电能表应正转此时也可结合实际负载比较法检查A相接线；同理断开A、C相电压进线检查B相接线；断开A、B相电压进线，检查C相接线。

运用此方法时每相负载不低于额定负载的10%。

（3）三相四线电能表可分解成三只单相单能表，可以采用分相法来检查接线的正确性。

指保持其中任一元件的电压和电流，而断开其余元件所加的电压，转盘应正转，转速约为原转速的1/3，若反转或转速相差很大，则可能有误接线。

（4）可用现场校验仪从电能表的端钮盒取电压，电流用钳形电流互感器从电流互感器的二次侧钳入采样，校验时注意观察校验仪显示屏上的相量图、所出现的误差、功率，这样有助于判断接线、电流、电压是否正常。

带电检查电能高压计量箱装置接线的方法和步骤电能计量装置中单相电能表只有一组电磁元件,接线较为简单，出现接线错误时容易发现。

三相四线电能表可以看成由三只单相电能表所组成。

采用分相法即可检查接线的正确与否。

经电流互感器(TA)、电压互感器(TV)接入的三相三线电能表误接线的种类和几率较多，特别是当前农网改造中更换此类表计较多的实际情况，出现接线错误，往往不易判断，而且由于该类表计所计量的电量大，其影响和后果也严重。

现以此类电能表为例浅析接线检查的方法和步骤。

1 电压回路的接线检查（1）测量各二次回路的线电压：在测量Uab、Ubc、Uca时，其值应接近相等且为110V。

测量过程中如发现三组电压不相等，且数值相差较大时，说明TV有一、二次侧断线、熔丝烧断或绕组反接等情况。

①对于采用V/V接线的TV，如线电压中有0V、50V等情况出现时，可能是一次或二次断线。

有一组电压为170V时，说明有一台TV绕组极性反接。

②对于Yyn接线的TV，当测量线电压的值中有58V出现时，说明有一次断线或一台TV绕组极性反接现象。

③带有表计等负载进行测量时，出现二次断线时不论采用何种方式接线的TV,没断的两相之间电压值总为100V其它两组电压按负载阻抗分配。

（2)检查接地点确定相别，用一只电压表一端接地,另一端依次接电能表三个电压端钮，可以判断TV的接地情况。

①电压表三次均指100V，说明TV二次侧回路没有接地，构不成回路.②两次为100V，一次为0，说明可能是两台单相互感器V形连接，也可能是三只单相TV或一台三相五柱TV为Y形连接。

以上三种均可断定B相接地，为0的一相即为B相，根据相序可以定出A相和C相.③三次均指100/ V,说明TV是Y形连接且中性点接地，这种情况一时还不能定相别。

（3)测量三相电压的相序：它应符合接线图规定。

如测出的是逆相序，有功表虽然正转，但因有相序误差，除正弦无功表外，其它无功表都将反转，接线时要把它改为正相序。

电能计量装置接线检查及提高准确性一、接线检查电能计量装置是用于测量电能消耗的重要设备，其准确性直接影响着电能的计量和计费。

接线的正确与否是影响电能计量装置准确性的重要因素之一。

接线检查的主要目的是确保电能计量装置能够正常工作，并提高计量准确性。

下面将详细介绍电能计量装置接线检查的步骤和方法。

1.检查电能计量装置的接线连接是否牢固。

电能计量装置的接线连接必须牢固可靠，不能出现松动或接触不良的现象，否则会影响电能计量装置的测量准确性。

在检查时，应当特别关注接线端子是否松动，接线是否紧密，接线端子是否有氧化或腐蚀现象，必要时应清洁接线端子。

二、提高准确性电能计量装置的准确性是保证电能计量准确的关键。

为了提高电能计量装置的准确性，可以采取以下措施：1.定期校准电能计量装置。

定期校准是保证电能计量装置准确性的重要手段，一般应当每年校准一次。

校准时应当选择有资质的检测机构进行，确保校准结果准确可靠。

2.定期检查电能计量装置的工作状态。

定期检查是及时发现和排除电能计量装置故障的重要手段，一般应当每月检查一次。

检查时应当注意观察电能计量装置的工作状态，如有异常应当及时处理。

3.定期清洁电能计量装置。

定期清洁是保持电能计量装置正常工作的重要手段，一般应当每季度清洁一次。

清洁时应当注意将电能计量装置的表面、内部和接线端子等部位清洁干净，确保无灰尘、油污或杂质。

5.加强管理电能计量装置。

加强管理是保证电能计量装置正常运行的重要手段，应当建立健全的管理制度和责任制度，确保电能计量装置得到及时维护和保养。

通过上述措施，可以有效提高电能计量装置的准确性，保证电能计量的准确性和可靠性。

还可以延长电能计量装置的使用寿命，降低电能计量装置的故障率，提高电能计量装置的工作效率。

在日常工作中，应当重视电能计量装置接线检查和提高准确性工作的开展，保证电能计量工作的顺利进行。

电能计量装置带电接线检查方法电能计量装置带电接线检查方法探讨摘要本文给出了几种电能计量装置带电接线检查的方法，分析了这几种方法的原理、步骤及适用性。

关键词：接线检查，方法，步骤概述电能计量装置正确接线是保证计量准确的前提，因为电能表、电压互感器（PT）、电流互感器（CT）的误差很小，而错接线造成的误差却可达到无穷大（错接线时的停走现象），真可谓一线之差，电量千万，所以在投运前或运行中应定期进行接线检查。

接线检查可分两种情况：停电检查、带电检查。

停电检查必较简单，它一般是对于新装或更换PT、CT以及其它计量装置投运前进行检查，主要内容是检查PT、CT的极性、变比及二次接线的核对工作；而带电检查一般是对于运行中的计量装置进行检查，主要内容是测出其运行时的各类电参数（电流、电压、相位角等），然后根据这些电参数进行分析判断接线正确与否。

直接接入式的单相及三相四线接线简单，带电检查比较容易，而经PT、CT接入的三相三线有功电能表误接线种类和机率较多，这是因为它是由电压、电流、电能表三者组合的，错接线的种类有几百种，不易判别，而且电量大，后果严重。

本文重点讨论经PT、CT接入的三相三线有功电能表带电检查的方法和步骤。

通过对电压回路、电流回路的检查只能查出简单的各个回路的错接线，还不能确定计量装置的是否接线正确（比如电压、电流的不同相），这就要通过电压交叉法、断B相电压法、相量图法进一步确定。

通过对这几种方法的综合运用，都能确定错接线的情况，最终确保计量装置的准确运行。

一、电压回路的接线检查1、电压互感器断线可分为一次侧断线和二次侧断线，由于作者在工作中碰到的电压互感器基本上的接法为V ／V接线，因此着重对此进行分析。

假定一二次侧只发生某一侧断线的情况，因为一二次侧同时发生断线情况的可能性很小，假设正常时三个线电压都为100V。

⑴一次侧断线图一所示为V／V接线的电压互感器，一般情况下一次侧断线都是高压熔丝烧断所造成，因此一般都断一相。

电能计量装置接线检查及提高准确性电能计量装置是电力系统中的重要设备，用于计量电能消耗量，是电费计算的基础。

为确保计量准确性，需要进行接线检查和提高准确性的措施。

一、接线检查1. 检查电表安装位置是否合理：电能计量装置应安装在电源进线处，与电源负荷之间无其他电器设备，防止电流互感影响。

2. 检查电表接线是否正确：检查电表的连接线路是否正确、牢固。

应确保所有接线端子的电缆处于良好的接触状态，接触面洁净无氧化物，接线良好。

3. 检查电表接线端子的标志是否清晰：确认每个接线端子的标志牌都清晰可见，便于接线和维护。

4. 检查电表的接线端子是否松动：检查电表的接线端子是否松动，是否需要紧固。

如果端子松动，应及时紧固，确保接线良好。

5. 检查遮拦是否完好：检查电表的遮拦是否完好，是否有损坏，如有损坏应及时更换，避免误操作和安全隐患。

二、提高准确性的措施1. 定期校核电表：电能计量装置应定期进行校核，保持计量准确性。

可以通过请专业机构对电表进行检测，或者与电力公司联系，由他们来进行准确性的检测。

2. 定期清洁电表：定期检查和清洁电表的接触端子和读数装置，以保持接触良好，避免接触不良导致计量误差。

3. 制定用电规范：制定用电规范，规范用电行为。

如避免低功率电器同时开启，避免窃电等行为，确保电能计量装置的准确性。

4. 安装电能质量监测设备：安装电能质量监测设备，监测供电质量，防止负载波动、电压失真等因素对电能计量装置的影响。

5. 建立监管机制：建立监管机制，加强对电能计量装置的巡检和监督，及时发现和解决计量装置的问题，确保计量准确性。

电能计量装置接线检查及电量处理电能计量装置是供用电双方进行电能公平买卖的测量工具，因此电能计量装置的准确性直接关系到供用电双方的经济利益。

经检定符合准确度等级的电能表和互感器其基本误差一般很小，但错误的接线所带来的计量误差可能高达百分之几十，甚至几百，故电能计量装置安装接线完工后须进行验收检查。

一般，电能计量装置错误接线的类型有：(1)缺相。

电压、电流量或一、或全部缺失，如电压开路，电流开(短)路等。

(2)接反。

电压、电流互感器极性接反或电流接反。

(3)移相。

进电能表的电压、电流不是电能表接线规则中所需相的电压、电流。

电能计量装置的接线检查分停电检查和带电检查。

停电检查主要是依据接线图纸排查互感器、二次接线、电能表接线是否正确，特别是在安装接线前检查互感器的极性，以免电能计量装置安装完毕后再重新安装。

带电检查是在计量装置投入使用后的整组定期检查，当发现电能计量装置错误接线后，除更正错误接线外，还应进行退补电量。

本节我们主要讨论带电检查电能计量装置接线。

一、瓦秒法检查电能计量装置接线瓦秒法是将电能表反映的功率(有功或无功)与线路中的实际功率比较，以定性判断电能计量装置接线是否正确。

它是电能计量装置接线检查中常用的一种检查手段，也是初步判断计量是否准确的常用手段。

瓦秒法的做法是：用一只秒表记录电能表圆盘转N(r)所需的时间t (s)或N个脉冲所需要的时间t(s)。

然后根据电能表常数(一次或二次常数)求出负载功率，将计算的功率值与线路中负载实际功率值相比较。

也可根据电能表常数(一次或二次常数)和负载实际功率计算出电能表圆盘转N(r)或发出N个脉冲所需要的时间t (s)，然后将计算出的时间与实测时间相比较。

功率P(W)、时间、转数(脉冲数)之间的关系式为式中 C——有功电能表常数(一次或二次常数)，r／kWh。

电能计量装置相对误差的计算有以下两种方法：(1)通过功率计算相对误差式中 P一一计算功率，P。

目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序 I w I u；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序 I u I w；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V 相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序 I u I w；TV二次侧 U相极性反方法一：使用相位伏安表测量数据，分析 TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u；W相电流极性反； TV二次侧 W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w； W 相电流极性反； U相电压断方法一：使用相位表，采用对地测量确定V 相电压的分析方法方法二：使用相位表，采用不对地测量确定V 相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u； W相电压断方法一：使用相位表，采用对地测量确定V 相电压的分析方法方法二：使用相位表，采用不对地测量确定V 相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序 I u I w 方法一：使用相位表，采用对地测量电压的方法确定V 相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。

电能计量装置的错误接线及接线检查方法摘要：就目前的情况来看，随着经济的高速发展，各种各样的电子产品出现在人们的日常生活中，导致人们的用电需求日益增长。

在用电过程中，最不可忽视的就是电能计量装置的使用，在电能计量装置运行的过程中，如果线路发生了问题，那么就会导致电能计量的计量结果受到影响，甚至出现电能计量表的停止运行的情况，对于电力企业的收益造成影响。

在实际运行过程中，电能计量装置中的线路问题类型和检查线路的方式有很多，本文，就这些方面进行了仔细研究，归纳出了以下几点，希望能为电力企业在运用过程中提供一些帮助。

关键词:电能计量装置；错误接线；接线检查引言：作为电力企业中的重要组成部分，电能计量装置的正常使用与否直接关系到电力企业的直接收益的多少，体现了电力企业的技术管理水平的高低，影响着电力企业与用户之间的关系等。

电能计量装置在安装、运行过程中，容易受到相关技术人员的操作水平、用户的不法行为、设备质量等多方面的影响，造成用户与电力企业的利益受损。

因此，必须要重点关注电能计量装置的情况。

一、电能计量装置的内涵（一）电能计量装置的相关要求电能计量装置的主要作用是通过统计用户的电力使用情况已达到收取电费的目的，同时在记录用电量的情况下减少偷电、漏电的违法情况的出现，维护用户和电力企业的经济利益。

因此，在进行电能计量装置的安装过程中，应该要遵守以下要求：第一，在进行安装电能表和互感表的过程中，安装人员必须要端正态度，仔细的检查电能计量装置的零件的质量和类型有无问题。

第二，在安装的过程中，必须要对电能计量装置的计量结果进行测试，保证数据的误差超过规定范围。

第三，在安装过程中，必须要重点关注线路问题，保证接线无误，确保电能计量装置能够正常。

（二）电能计量装置的接线错误分析电能计量装置在电力企业运营的过程中占据了重要的地位，电能计量装置结果的准确性直接决定着电力企业的盈利情况，关系着企业与用户之间的交易是否公平公正。
