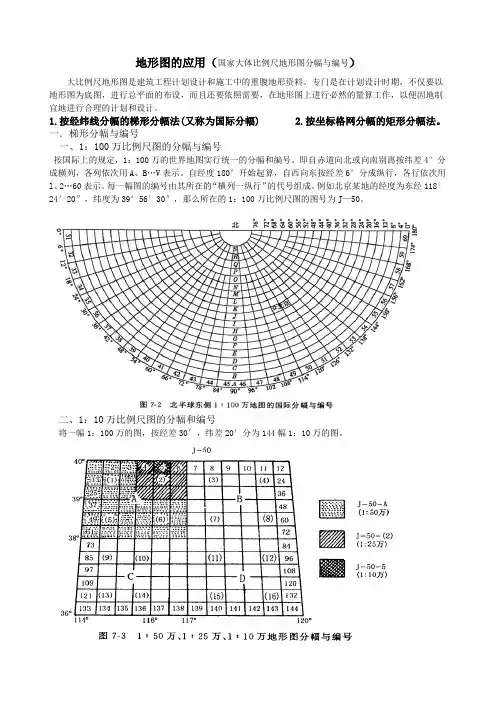

地形图基本知识应用地形图的分幅与编号

地形图的应用（国家大体比例尺地形图分幅与编号）大比例尺地形图是建筑工程计划设计和施工中的重腹地形资料。

专门是在计划设计时期，不仅要以地形图为底图，进行总平面的布设，而且还要依照需要，在地形图上进行必然的量算工作，以便因地制宜地进行合理的计划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号一、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南别离按纬差4°分成横列，各列依次用A、B…V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2…60表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，那么所在的1：100万比例尺图的图号为J—50。

二、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，别离在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，别离以一、二、3、4编号。

每幅1：10万图分为64幅1：1万的图，别离以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，别离在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，别离以l、二、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采纳矩形分幅法，它是按统一的直角坐标格网划分的。

采纳矩形分幅时，大比例尺地形图的编号，一样采纳图幅西南角坐标千米数编号法。

地形图的分幅与编号(一)地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。

1 经纬网国际分幅法：1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。

从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横行，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵列，全球共划分为60纵列，依次用1、2、……、60表示。

1.1 老标准按老标准，每幅1∶100万地形图的编号由该图幅所在的“行号—列号”组成。

例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。

1.1.1 1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的。

一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D 表示。

上（A、B）下（C、D）各两幅。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。

一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。

自上([1]、[2]…)而下，每行4幅。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。

一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。

自上(1、2…)而下，每行12幅。

将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。

1.1.2 1∶5万、1∶2.5万、1∶1万地形图的分幅和编号这三种比例尺图的分幅编号都是以1∶10万比例尺为基础。

地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。

第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。

地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。

为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。

地形图的分幅方法有两种：梯形分幅法和矩形分幅法。

前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。

一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。

这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。

1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。

1:100万的地形图是以经差6°、纬差4°分幅。

自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。

我国国土在北半球，故省去字母“N”）。

如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。

若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

我国地形图分幅与编号
　我国基本⽐例尺地形图分幅与编号，以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万，再以1：10万为基础，延伸出1：5万、1:2.5万及1：1万三种⽐例尺。

1：100万从⾚道起向两极每纬差4°为⼀⾏，⾄88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°⼀列，全球60列，以1-60表⽰，如海南所在1：100万图在第5⾏，第49列，其编号为 E-49 。

在1：100万图上，按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如 E-49-A。

按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如 E-49-[1]。

按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如 E-49-1。

即后三种⽐例尺各⾃独⽴地与1：100万地图的图号联系。

1：10万图上每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D，如 E-49-1-A。

1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如 E-49-1-A-1。

1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如E-49-1-A-(1)。

1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如E-49-1-A-(1)-a。

第一节地形图的分幅与编号为了便于测绘、查询、使用和保管地形图，不可能将广大区域缩绘在一张图纸上，而要分块测量，拼连使用，做到有分有合，这样就必须要按统一的规则对地形图进行分幅和编号。

地形图的分幅，即将一个测区按规定的图幅大小，按一定规则进行单位划分，每一个单位为一个图幅。

为了区分不同的图幅，按从左到右、从上到下的规则给每幅图一个编号，称为地形图的图幅编号。

地形图的分幅方法有两种：梯形分幅法和矩形分幅法。

前者用于国家基本比例尺地形图的分幅，后者则用于工程上常用的大比例尺地形图的分幅。

一、梯形分幅法梯形分幅法，是以具有一定经纬差的梯形划分图幅，由经纬线构成每幅地形图图廓的分幅方法，故此法也可称为经纬线分幅或国际分幅法。

这是目前世界上许多国家地形图和大区域小比例尺分幅地图所采用的主要分幅形式。

1国际梯形分幅法按国际上规定，全球1:100万地形图的世界地界实行统一的分幅与编号。

1:100万的地形图是以经差6°、纬差4°分幅。

自赤道起，向南、北两极每隔纬度4°为一横列，到南北纬88°止，将南北半球各分为22个横列，依次以拉丁字母A、B、C、……、V表示，以极点为圆心，纬度88°的圆用Z表示，88°以上单独为一幅；由经度180°起算，自西向东，将整个地球表面用子午线分成60纵行，每一纵行经差为6°，依次以阿拉伯数字1、2、3、……、60表示（北半球在英文字母前加N，南半球加S。

我国国土在北半球，故省去字母“N”）。

如图7－1所示其每一梯形小格为一幅1:100万地形图，每1:100万图幅的编号是该图所在的横行字母和纵行阿拉伯数字组成。

若已知某地的经纬度，可以从图8－1中直接查取其所在1:100万地形图图幅编号，也可以通过下式计算得出：( 7-1 )式中：—某地经度；1:100万以下图幅是在1:100万图幅的基础上划分的，具体情况如图7－2所示。
