冲压件检查标准

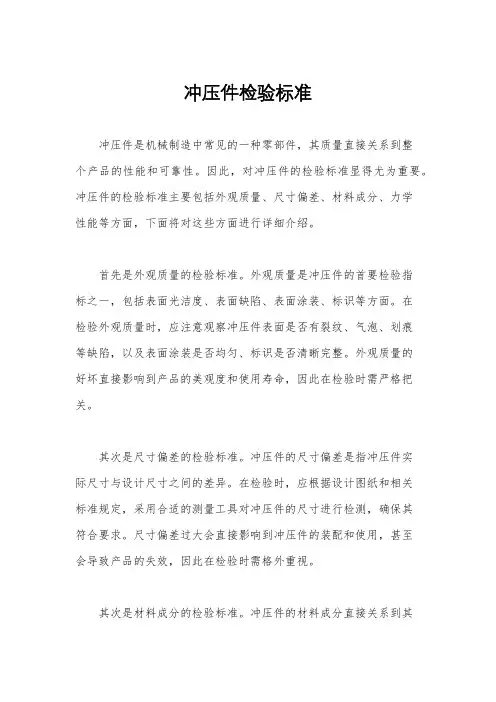

冲压件检验标准冲压件是机械制造中常见的一种零部件，其质量直接关系到整个产品的性能和可靠性。

因此，对冲压件的检验标准显得尤为重要。

冲压件的检验标准主要包括外观质量、尺寸偏差、材料成分、力学性能等方面，下面将对这些方面进行详细介绍。

首先是外观质量的检验标准。

外观质量是冲压件的首要检验指标之一，包括表面光洁度、表面缺陷、表面涂装、标识等方面。

在检验外观质量时，应注意观察冲压件表面是否有裂纹、气泡、划痕等缺陷，以及表面涂装是否均匀、标识是否清晰完整。

外观质量的好坏直接影响到产品的美观度和使用寿命，因此在检验时需严格把关。

其次是尺寸偏差的检验标准。

冲压件的尺寸偏差是指冲压件实际尺寸与设计尺寸之间的差异。

在检验时，应根据设计图纸和相关标准规定，采用合适的测量工具对冲压件的尺寸进行检测，确保其符合要求。

尺寸偏差过大会直接影响到冲压件的装配和使用，甚至会导致产品的失效，因此在检验时需格外重视。

其次是材料成分的检验标准。

冲压件的材料成分直接关系到其力学性能和耐腐蚀性能。

在检验时，应对冲压件的材料成分进行化学成分分析，确保其符合相关标准要求。

同时，还需对材料进行金相组织分析，以确保其组织结构均匀，无夹杂和缺陷。

材料成分的合格与否直接关系到冲压件的使用寿命和安全性，因此在检验时需严格执行相关标准规定。

最后是力学性能的检验标准。

冲压件的力学性能包括强度、硬度、韧性等指标。

在检验时，应根据相关标准规定，采用合适的试验设备对冲压件的力学性能进行检测，确保其符合设计要求。

力学性能的好坏直接关系到冲压件在使用过程中的承载能力和抗疲劳性能，因此在检验时需特别重视。

综上所述，冲压件的检验标准涉及到外观质量、尺寸偏差、材料成分、力学性能等多个方面，对冲压件的质量和性能起着至关重要的作用。

在实际生产中，我们应严格执行相关标准规定，加强对冲压件的检验工作，确保产品质量，提高产品的竞争力和市场占有率。

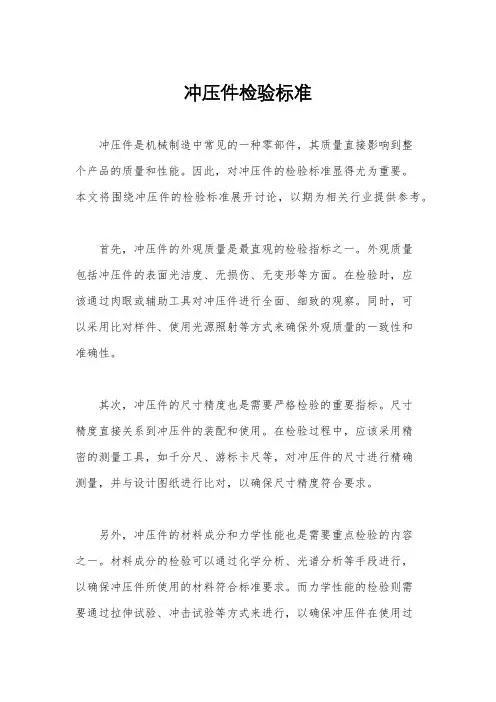

冲压件检验标准冲压件是机械制造中常见的一种零部件，其质量直接影响到整个产品的质量和性能。

因此，对冲压件的检验标准显得尤为重要。

本文将围绕冲压件的检验标准展开讨论，以期为相关行业提供参考。

首先，冲压件的外观质量是最直观的检验指标之一。

外观质量包括冲压件的表面光洁度、无损伤、无变形等方面。

在检验时，应该通过肉眼或辅助工具对冲压件进行全面、细致的观察。

同时，可以采用比对样件、使用光源照射等方式来确保外观质量的一致性和准确性。

其次，冲压件的尺寸精度也是需要严格检验的重要指标。

尺寸精度直接关系到冲压件的装配和使用。

在检验过程中，应该采用精密的测量工具，如千分尺、游标卡尺等，对冲压件的尺寸进行精确测量，并与设计图纸进行比对，以确保尺寸精度符合要求。

另外，冲压件的材料成分和力学性能也是需要重点检验的内容之一。

材料成分的检验可以通过化学分析、光谱分析等手段进行，以确保冲压件所使用的材料符合标准要求。

而力学性能的检验则需要通过拉伸试验、冲击试验等方式来进行，以确保冲压件在使用过程中具有足够的强度和韧性。

此外，冲压件的表面涂装和防腐蚀性能也是需要重点考虑的内容。

表面涂装应该均匀、牢固，不应有脱落、起泡等现象。

而防腐蚀性能则需要通过盐雾试验、湿热循环试验等方式来进行检验，以确保冲压件在各种恶劣环境下都能保持良好的表面状态。

最后，对于一些特殊要求的冲压件，如汽车车身件、航空航天零部件等，还需要根据相关行业标准进行特殊的检验，以确保冲压件的质量符合特定的使用要求。

综上所述，冲压件的检验标准涉及到外观质量、尺寸精度、材料成分、力学性能、表面涂装和防腐蚀性能等多个方面。

只有严格按照标准要求进行检验，才能保证冲压件的质量稳定、可靠，从而确保整个产品的质量和性能。

希望本文所述内容能够为相关行业提供一定的参考价值，同时也希望各行业能够根据自身实际情况，制定更加严格、科学的冲压件检验标准，为产品质量的提升提供有力保障。

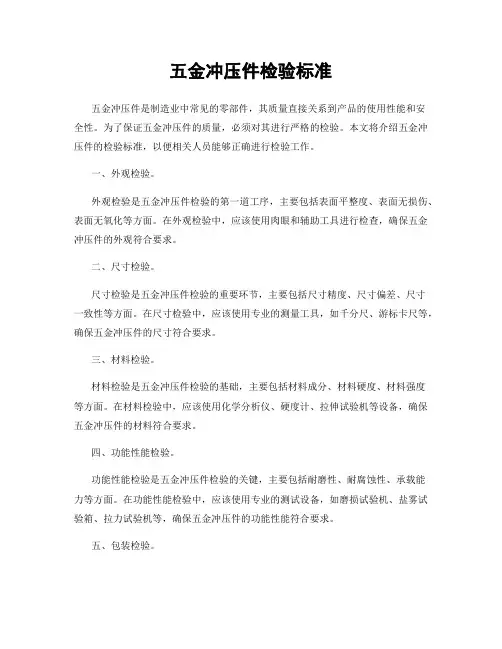

五金冲压件检验标准五金冲压件是制造业中常见的零部件，其质量直接关系到产品的使用性能和安全性。

为了保证五金冲压件的质量，必须对其进行严格的检验。

本文将介绍五金冲压件的检验标准，以便相关人员能够正确进行检验工作。

一、外观检验。

外观检验是五金冲压件检验的第一道工序，主要包括表面平整度、表面无损伤、表面无氧化等方面。

在外观检验中，应该使用肉眼和辅助工具进行检查，确保五金冲压件的外观符合要求。

二、尺寸检验。

尺寸检验是五金冲压件检验的重要环节，主要包括尺寸精度、尺寸偏差、尺寸一致性等方面。

在尺寸检验中，应该使用专业的测量工具，如千分尺、游标卡尺等，确保五金冲压件的尺寸符合要求。

三、材料检验。

材料检验是五金冲压件检验的基础，主要包括材料成分、材料硬度、材料强度等方面。

在材料检验中，应该使用化学分析仪、硬度计、拉伸试验机等设备，确保五金冲压件的材料符合要求。

四、功能性能检验。

功能性能检验是五金冲压件检验的关键，主要包括耐磨性、耐腐蚀性、承载能力等方面。

在功能性能检验中，应该使用专业的测试设备，如磨损试验机、盐雾试验箱、拉力试验机等，确保五金冲压件的功能性能符合要求。

五、包装检验。

包装检验是五金冲压件检验的最后一道工序，主要包括包装完整性、包装标识、包装数量等方面。

在包装检验中，应该对五金冲压件的包装进行全面检查，确保包装符合运输和储存的要求。

综上所述，五金冲压件的检验标准涉及外观、尺寸、材料、功能性能和包装等多个方面，必须严格按照标准操作，确保产品质量。

只有通过严格的检验，才能确保五金冲压件的质量稳定，为客户提供优质的产品。

希望相关人员能够严格按照本文介绍的检验标准进行操作，确保五金冲压件的质量，提升企业竞争力。

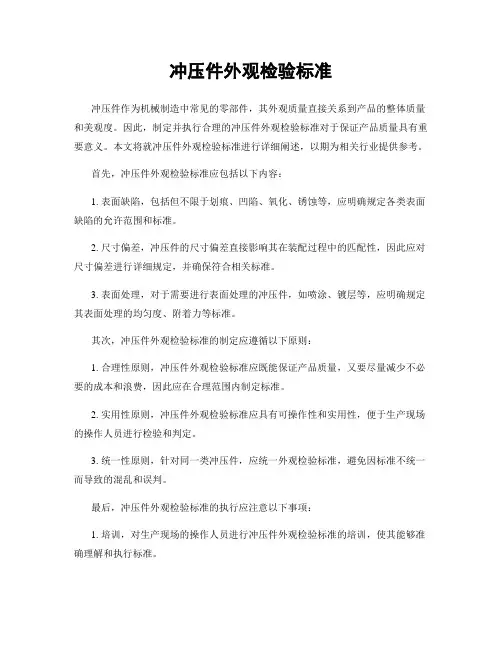

冲压件外观检验标准冲压件作为机械制造中常见的零部件，其外观质量直接关系到产品的整体质量和美观度。

因此，制定并执行合理的冲压件外观检验标准对于保证产品质量具有重要意义。

本文将就冲压件外观检验标准进行详细阐述，以期为相关行业提供参考。

首先，冲压件外观检验标准应包括以下内容：1. 表面缺陷，包括但不限于划痕、凹陷、氧化、锈蚀等，应明确规定各类表面缺陷的允许范围和标准。

2. 尺寸偏差，冲压件的尺寸偏差直接影响其在装配过程中的匹配性，因此应对尺寸偏差进行详细规定，并确保符合相关标准。

3. 表面处理，对于需要进行表面处理的冲压件，如喷涂、镀层等，应明确规定其表面处理的均匀度、附着力等标准。

其次，冲压件外观检验标准的制定应遵循以下原则：1. 合理性原则，冲压件外观检验标准应既能保证产品质量，又要尽量减少不必要的成本和浪费，因此应在合理范围内制定标准。

2. 实用性原则，冲压件外观检验标准应具有可操作性和实用性，便于生产现场的操作人员进行检验和判定。

3. 统一性原则，针对同一类冲压件，应统一外观检验标准，避免因标准不统一而导致的混乱和误判。

最后，冲压件外观检验标准的执行应注意以下事项：1. 培训，对生产现场的操作人员进行冲压件外观检验标准的培训，使其能够准确理解和执行标准。

2. 检验设备，配备符合要求的检验设备，确保冲压件外观检验的准确性和可靠性。

3. 记录和反馈，对冲压件外观检验结果进行记录，并及时反馈给相关部门，以便进行后续的质量改进和控制。

综上所述，冲压件外观检验标准的制定和执行对于保证产品质量和提高生产效率具有重要意义。

希望本文所述内容能够为相关行业提供参考，促进冲压件外观检验标准的不断完善和提高。

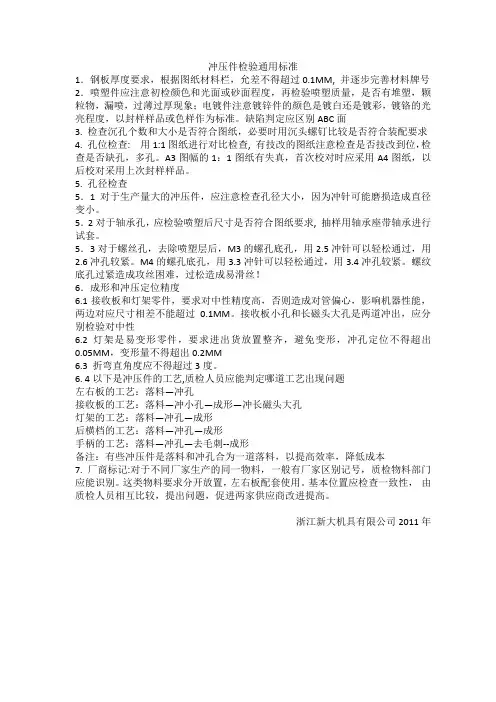

冲压件检验通用标准1．钢板厚度要求，根据图纸材料栏，允差不得超过0.1MM, 并逐步完善材料牌号2．喷塑件应注意初检颜色和光面或砂面程度，再检验喷塑质量，是否有堆塑，颗粒物，漏喷，过薄过厚现象；电镀件注意镀锌件的颜色是镀白还是镀彩，镀铬的光亮程度，以封样样品或色样作为标准。

缺陷判定应区别ABC面3. 检查沉孔个数和大小是否符合图纸，必要时用沉头螺钉比较是否符合装配要求4. 孔位检查: 用1:1图纸进行对比检查, 有技改的图纸注意检查是否技改到位，检查是否缺孔，多孔。

A3图幅的1：1图纸有失真，首次校对时应采用A4图纸，以后校对采用上次封样样品。

5. 孔径检查5．1对于生产量大的冲压件，应注意检查孔径大小，因为冲针可能磨损造成直径变小。

5．2对于轴承孔，应检验喷塑后尺寸是否符合图纸要求, 抽样用轴承座带轴承进行试套。

5．3对于螺丝孔，去除喷塑层后，M3的螺孔底孔，用2.5冲针可以轻松通过，用2.6冲孔较紧。

M4的螺孔底孔，用3.3冲针可以轻松通过，用3.4冲孔较紧。

螺纹底孔过紧造成攻丝困难，过松造成易滑丝！6．成形和冲压定位精度6.1接收板和灯架零件，要求对中性精度高，否则造成对管偏心，影响机器性能，两边对应尺寸相差不能超过0.1MM。

接收板小孔和长磁头大孔是两道冲出，应分别检验对中性6.2灯架是易变形零件，要求进出货放置整齐，避免变形，冲孔定位不得超出0.05MM，变形量不得超出0.2MM6.3 折弯直角度应不得超过3度。

6. 4以下是冲压件的工艺,质检人员应能判定哪道工艺出现问题左右板的工艺：落料—冲孔接收板的工艺：落料—冲小孔—成形—冲长磁头大孔灯架的工艺：落料—冲孔—成形后横档的工艺：落料—冲孔—成形手柄的工艺：落料—冲孔—去毛刺--成形备注：有些冲压件是落料和冲孔合为一道落料，以提高效率，降低成本7. 厂商标记:对于不同厂家生产的同一物料，一般有厂家区别记号，质检物料部门应能识别。

这类物料要求分开放置，左右板配套使用。

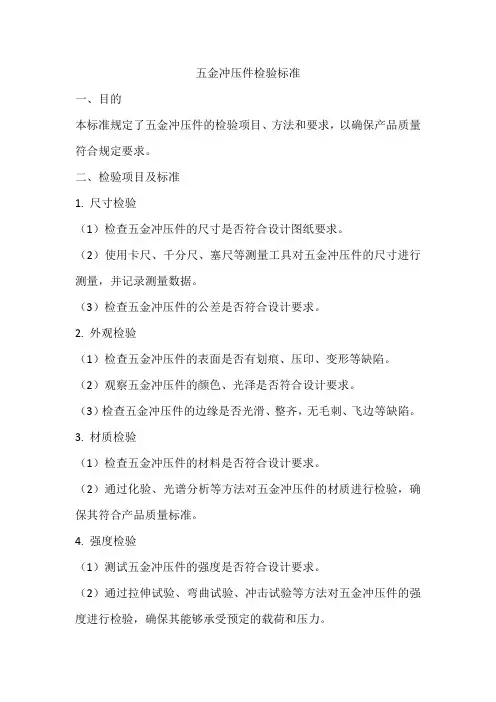

五金冲压件检验标准一、目的本标准规定了五金冲压件的检验项目、方法和要求，以确保产品质量符合规定要求。

二、检验项目及标准1. 尺寸检验（1）检查五金冲压件的尺寸是否符合设计图纸要求。

（2）使用卡尺、千分尺、塞尺等测量工具对五金冲压件的尺寸进行测量，并记录测量数据。

（3）检查五金冲压件的公差是否符合设计要求。

2. 外观检验（1）检查五金冲压件的表面是否有划痕、压印、变形等缺陷。

（2）观察五金冲压件的颜色、光泽是否符合设计要求。

（3）检查五金冲压件的边缘是否光滑、整齐，无毛刺、飞边等缺陷。

3. 材质检验（1）检查五金冲压件的材料是否符合设计要求。

（2）通过化验、光谱分析等方法对五金冲压件的材质进行检验，确保其符合产品质量标准。

4. 强度检验（1）测试五金冲压件的强度是否符合设计要求。

（2）通过拉伸试验、弯曲试验、冲击试验等方法对五金冲压件的强度进行检验，确保其能够承受预定的载荷和压力。

5. 功能性检验（1）检查五金冲压件的功能是否符合设计要求。

（2）对五金冲压件进行装配和调试，检查其是否能够正常工作。

6. 可靠性检验（1）测试五金冲压件的可靠性是否符合设计要求。

（2）通过在正常条件下进行长时间工作测试，观察五金冲压件是否存在失效或性能下降现象。

7. 安全性检验（1）检查五金冲压件是否存在安全隐患。

（2）通过模拟实际使用环境，对五金冲压件进行安全性能测试，如防爆、防腐蚀等测试。

8. 包装检验（1）检查五金冲压件的包装是否符合保护产品完整性及安全性的要求。

（2）观察包装材料、标识、防潮、防震等措施是否符合相关标准和客户要求。

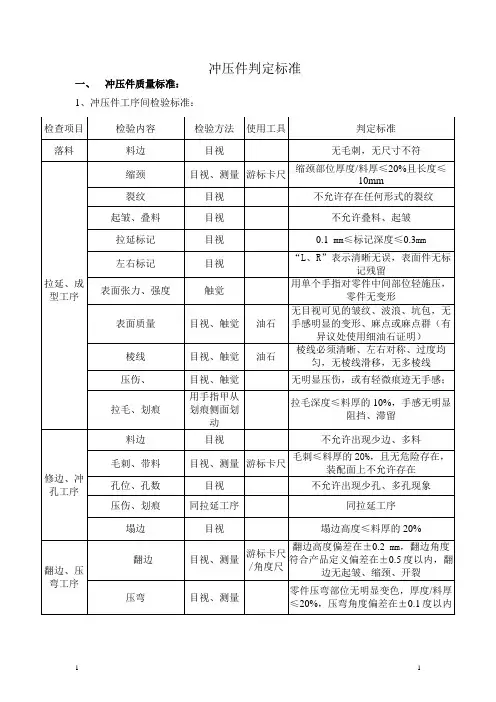

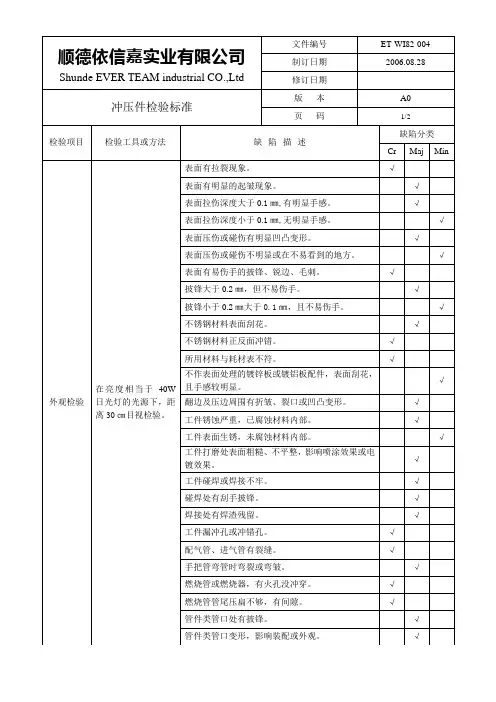

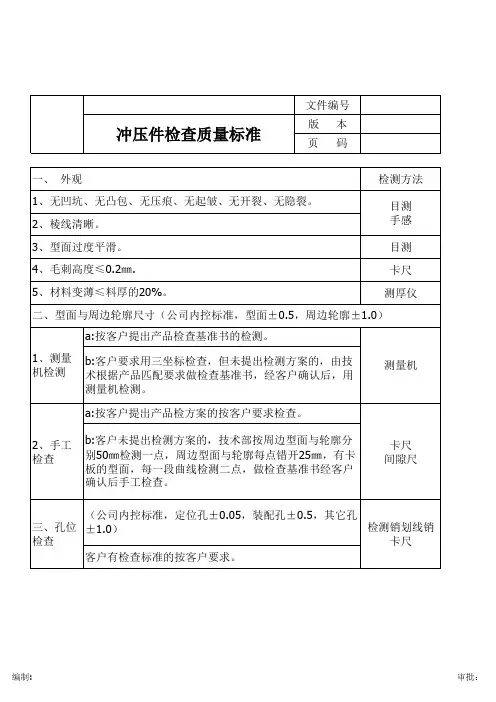

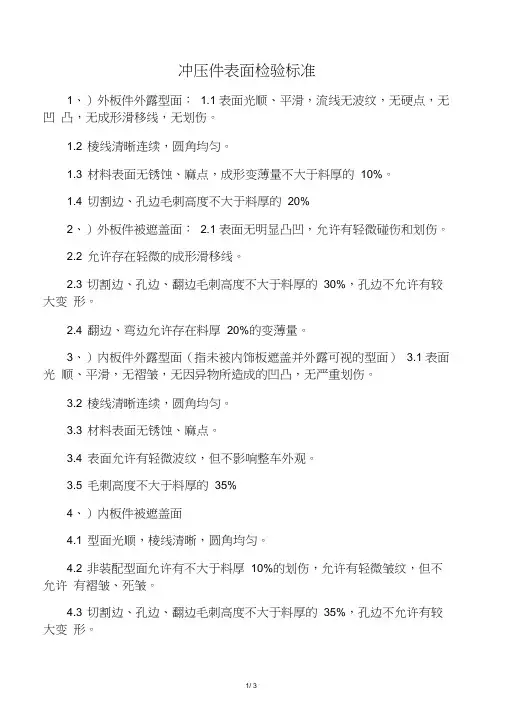

冲压件表面检验标准1、）外板件外露型面： 1.1 表面光顺、平滑，流线无波纹，无硬点，无凹凸，无成形滑移线，无划伤。

1.2 棱线清晰连续，圆角均匀。

1.3 材料表面无锈蚀、麻点，成形变薄量不大于料厚的10%。

1.4 切割边、孔边毛刺高度不大于料厚的20%2、）外板件被遮盖面： 2.1 表面无明显凸凹，允许有轻微碰伤和划伤。

2.2 允许存在轻微的成形滑移线。

2.3 切割边、孔边、翻边毛刺高度不大于料厚的30%，孔边不允许有较大变形。

2.4 翻边、弯边允许存在料厚20%的变薄量。

3、）内板件外露型面（指未被内饰板遮盖并外露可视的型面） 3.1 表面光顺、平滑，无褶皱，无因异物所造成的凹凸，无严重划伤。

3.2 棱线清晰连续，圆角均匀。

3.3 材料表面无锈蚀、麻点。

3.4 表面允许有轻微波纹，但不影响整车外观。

3.5 毛刺高度不大于料厚的35%4、）内板件被遮盖面4.1 型面光顺，棱线清晰，圆角均匀。

4.2 非装配型面允许有不大于料厚10%的划伤，允许有轻微皱纹，但不允许有褶皱、死皱。

4.3 切割边、孔边、翻边毛刺高度不大于料厚的35%，孔边不允许有较大变形。

4.4 材料成型变薄量不大于料厚的15%。

5、）结构件（料厚在 1.0mm 以上内板件、加强件、加强梁等）装配面5.1 型面平整，圆角清晰，局部允许有不影响焊接的轻微波纹。

5.2 螺母孔周边不允许变形。

5.3 切边、弯边、翻边、孔周边不允许有较大变形，毛刺高度不大于料厚的35%5.4 材料成型变薄量不大于料厚的20%。

6、）结构件（料厚在 1.0mm 以上内板件、加强件、加强梁等）非装配型面6.1 局部型面允许有不大于料厚20%的拉痕、拉伤等成型痕迹。

6.2 局部型面允许有较轻波纹和皱纹，但不允许有褶皱、死皱6.3 材料成型变薄量不大于料厚的20%6.4 切边、弯边、翻边、孔周边毛刺高度不大于料厚的40%，孔边不允许有较大变形。

7、质量问题描述及处理方法：1、）毛刺（用角磨机打磨修边有毛刺处）2、）拉毛（用抛光机打磨拉毛处，如拉毛严重，可先用角磨机打磨）3、）高点（较高的高点线用锤击修整，再用专用工具刮平，最后用抛光机抛光；小高点用专用工具刮平，再用抛光机抛光。

冲压件通用检验标准规范
冲压件是一种通过模具将金属板材变形制造而成的零件，广泛应用于汽车、电子、家电等领域。

为了确保冲压件质量，需要制定通用的检验标准规范。

首先，冲压件的外观质量是检验的重要指标之一。

外观质量包括表面光洁度、尺寸精度、形状几何等方面。

对于外表面有正常氧化膜、刮痕、嵌入物等缺陷的冲压件，可以进行抽检或全检。

尺寸精度和形状几何方面，可以通过量具、三坐标测量等工具进行检测。

其次，冲压件的物理性能也需要进行检验。

物理性能包括材料的力学性能、硬度等。

检验时可以采用拉伸试验、冲击试验、硬度测试等方法来进行。

这些测试可以确保冲压件在使用过程中具有足够的强度和耐性。

此外，冲压件的表面涂装也需要进行检验。

涂装的质量直接影响到冲压件的耐久性和美观度。

检验时可以对涂层的厚度、粘附力、耐腐蚀性等进行检测，以确保涂装符合要求。

最后，冲压件的功能性能也需要进行测试。

功能性能包括密封性能、连接性能等。

例如，汽车发动机密封件的密封性能可以通过对其进行耐压测试、水密封性测试等来检验。

总的来说，冲压件的通用检验标准规范应包括外观质量、物理性能、表面涂装和功能性能等方面的检验要求。

通过严格的检
验，可以确保冲压件质量稳定，满足产品的要求。

同时，制定统一的检验标准规范也有助于促进行业的发展和生产的规范化。

冲压件检验方法及标准
冲压件的检验方法和标准可以根据其具体应用领域和要求来选择和制定，以下是一些常用的方法和标准：
1. 外观检验：检查冲压件表面的缺陷、划痕、氧化和变形等。

常用标准有ISO 9001等国际质量管理体系标准。

2. 尺寸测量：使用测量工具如千分尺、游标卡尺等对冲压件的长度、宽度、厚度和孔径等进行测量。

常用标准有GB/T1804等。

3. 硬度测试：使用硬度计对冲压件的硬度进行测试，以确定其材料的硬度和强度。

常用标准有GB/T231.2等。

4. 材料成分分析：通过对冲压件材料进行化学成分分析，以确保其符合所需的材料要求。

常用标准有GB/T223.82等。

5. 力学性能测试：对冲压件进行拉伸、弯曲、剪切等试验，以确定其承载能力和变形性能。

常用标准有GB/T228.1等。

6. 表面处理测试：对冲压件的表面处理质量进行测试，如镀层的附着力、涂层的厚度等。

常用标准有GB/T6462等。

此外，针对特定行业和产品，还有一些行业标准，如汽车行业的ISO/TS 16949等。

以上仅是一些常用的检验方法和标准，具体选择和制定标准应根据冲压件的具体要求和应用环境来确定。

冲压件检验标准国家标准冲压件是指通过模具对金属板材进行冲剪、弯曲、拉伸等加工工艺，制成各种形状的零部件。

在工程制造中，冲压件广泛应用于汽车、家电、机械设备等领域。

为了保证冲压件的质量和安全性能，制定了冲压件检验标准国家标准，对冲压件的质量进行严格把控。

首先，冲压件的尺寸和外观质量是检验的重点之一。

国家标准规定了冲压件的尺寸公差范围，以及表面的光洁度、平整度和无损伤等外观质量要求。

通过对冲压件尺寸和外观的检验，可以确保冲压件在安装和使用过程中能够满足设计要求，达到预期的功能效果。

其次，冲压件的材料和力学性能也是检验的重点内容。

国家标准对冲压件所采用的材料进行了严格的要求，包括材料的化学成分、力学性能和热处理状态等。

同时，对冲压件的抗拉强度、屈服强度、延伸率和冲击韧性等力学性能进行了详细的检验方法和要求，以确保冲压件在使用过程中能够承受所需的载荷，并具有足够的安全性能。

另外，冲压件的装配和连接性能也是国家标准所关注的内容之一。

冲压件在实际使用中往往需要与其他零部件进行装配和连接，因此其装配和连接性能直接关系到整个产品的质量和可靠性。

国家标准对冲压件的装配间隙、连接强度和连接方式等进行了详细的检验要求，以确保冲压件在装配和连接过程中能够满足设计要求，保证产品的整体性能。

最后，冲压件的表面防护和环保要求也是国家标准所关注的内容之一。

由于冲压件通常处于外部环境中，因此其表面防护性能对于产品的耐久性和美观度具有重要影响。

国家标准对冲压件的表面防护层厚度、耐蚀性和耐磨性等进行了详细的检验要求，同时也对冲压件所采用的防护材料和处理工艺进行了环保要求，以确保冲压件在生产和使用过程中能够符合环保要求，保护环境和人身安全。

综上所述，冲压件检验标准国家标准对冲压件的尺寸和外观质量、材料和力学性能、装配和连接性能、表面防护和环保要求等进行了详细的规定和检验方法，以确保冲压件的质量和安全性能。

制定和执行冲压件检验标准国家标准，对于提高冲压件的质量和可靠性，推动工程制造行业的发展具有重要意义。

冲压件检验标准冲压件作为机械制造中常见的一种零部件，其质量直接关系到整个产品的质量和性能。

因此，对冲压件的检验标准显得尤为重要。

本文将就冲压件的检验标准进行详细介绍，以期为相关行业提供参考和指导。

首先，冲压件的外观质量是其检验的首要内容。

外观质量包括表面光洁度、表面无损伤、表面涂装均匀等方面。

在检验过程中，应当采用肉眼检查和辅助工具检测相结合的方式，确保冲压件的外观符合相关标准要求。

其次，冲压件的尺寸精度也是需要重点检验的内容之一。

尺寸精度直接关系到冲压件在装配和使用过程中的匹配性和稳定性。

因此，在检验过程中，应当采用精密的测量工具，如千分尺、游标卡尺等，对冲压件的尺寸进行准确测量，并与设计图纸进行对比，确保尺寸精度符合要求。

另外，冲压件的材料和硬度也是需要重点检验的内容之一。

材料的选择和硬度的控制直接关系到冲压件的强度和耐久性。

在检验过程中，应当采用金相显微镜、硬度计等设备，对冲压件的材料和硬度进行检测，确保其符合相关标准要求。

此外，冲压件的装配性能和使用性能也是需要进行检验的内容之一。

装配性能包括冲压件与其他零部件的配合情况，使用性能包括冲压件在使用过程中的稳定性和可靠性。

在检验过程中，应当模拟实际使用环境，对冲压件的装配性能和使用性能进行测试，确保其符合相关标准要求。

总之，冲压件的检验标准涉及多个方面，包括外观质量、尺寸精度、材料硬度、装配性能和使用性能等。

只有严格按照相关标准进行检验，才能保证冲压件的质量和性能符合要求，从而保障整个产品的质量和可靠性。

希望本文的介绍能够为相关行业提供帮助，促进冲压件质量的提升和行业的发展。

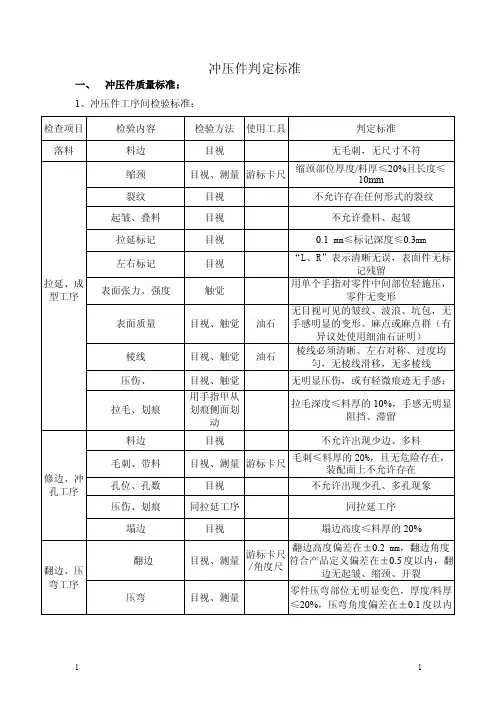

冲压件零件质量判定标准1冲压件在整车上的分区定义1.1外观评价区域定义：根据冲压件在车身所处位置划分为三个区域。

1区：能直接被人发现缺陷的整车内外表面称为1区。

该区的缺陷严重影响整车外观质量。

比如：1）侧围外板、翼子板、车门外表面、发动机罩外表面、后背门外表面、高度低于170cm的顶盖外表面；2）皮卡车型货箱外漏A面区域；2区：不能直接被人发现缺陷或须稍加注意才能发现缺陷的整车内外表面称为2区。

该区的缺陷对整车外观质量有较大影响。

比如：1）“五门一盖”、油箱盖打开后能看到的，无覆盖物的内表面；2）皮卡车型顶盖“上”表面；3）厢式车裙部以下的外表面、轮罩下面的可见部分；3区：所有被其它零件覆盖住的整车内外表面，以及在车辆使用过程中很少或短时间内不易看到的整车内外表面称为3区。

该区的缺陷对整车外观质量影响较小。

比如：1）所有不可见的内外表面；2）厢式车、卡车顶盖上表面、门槛下面部分；3）皮卡车货箱内表面。

2冲压件外观缺陷等级和分类将冲压件缺陷分为A、B、C类三个等级，其缺陷分值越高，代表缺陷越严重2.1按严重度和缺陷识别手段定义：A类问题是指在800Lux的光线下能够目视发现的凸凹点（痕）、划伤、棱线清晰、过渡圆滑、外露部分无走料痕迹等问题。

B类问题是指在800Lux的光线下目视不出，但可以通过手感感觉出的凸凹点（痕）。

C类问题是指手感无法感觉出，但通过油石打磨零件表面可以发现的凸凹点（痕）。

2.2从客户角度及AUDIT缺陷分值定义：表1：冲压件AUDIT缺陷类型及分值定义3冲压件外观质量判定标准3.1冲压件外观缺陷判定标准通过对外观冲压件表面质量进行检验，识别表面缺陷类型，并根据在车身的分区和缺陷的严重程度进行分级、扣分，并最终确定外观冲压件的AUDIT等级。

3.1.1包/坑：表面上的突出（包），凹陷（坑,凹坑）3.1.2褶皱、冲击线、滑移线：在立延过程中产生的缺陷，具有不规则的现象。

（拉延褶皱、滑移线、冲击线）Z I Z II Z III Z U3.1.7剪切毛刺：零件在切边或冲孔时产生的毛刺。
