X射线光电子能谱分析方法及原理

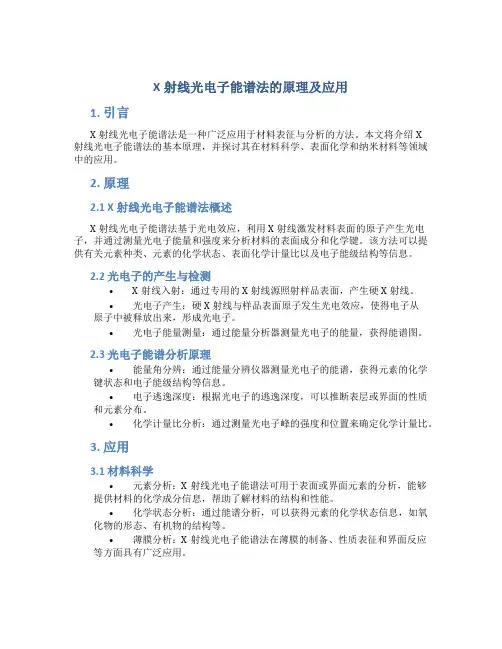

X射线光电子能谱法的原理及应用1. 引言X射线光电子能谱法是一种广泛应用于材料表征与分析的方法。

本文将介绍X射线光电子能谱法的基本原理，并探讨其在材料科学、表面化学和纳米材料等领域中的应用。

2. 原理2.1 X射线光电子能谱法概述X射线光电子能谱法基于光电效应，利用X射线激发材料表面的原子产生光电子，并通过测量光电子能量和强度来分析材料的表面成分和化学键。

该方法可以提供有关元素种类、元素的化学状态、表面化学计量比以及电子能级结构等信息。

2.2 光电子的产生与检测•X射线入射：通过专用的X射线源照射样品表面，产生硬X射线。

•光电子产生：硬X射线与样品表面原子发生光电效应，使得电子从原子中被释放出来，形成光电子。

•光电子能量测量：通过能量分析器测量光电子的能量，获得能谱图。

2.3 光电子能谱分析原理•能量角分辨：通过能量分辨仪器测量光电子的能谱，获得元素的化学键状态和电子能级结构等信息。

•电子逃逸深度：根据光电子的逃逸深度，可以推断表层或界面的性质和元素分布。

•化学计量比分析：通过测量光电子峰的强度和位置来确定化学计量比。

3. 应用3.1 材料科学•元素分析：X射线光电子能谱法可用于表面或界面元素的分析，能够提供材料的化学成分信息，帮助了解材料的结构和性能。

•化学状态分析：通过能谱分析，可以获得元素的化学状态信息，如氧化物的形态、有机物的结构等。

•薄膜分析：X射线光电子能谱法在薄膜的制备、性质表征和界面反应等方面具有广泛应用。

3.2 表面化学•催化剂研究：X射线光电子能谱法可以研究催化剂的表面组成和变化，了解催化反应的机理和性能。

•腐蚀研究：通过测量表面元素分布和化学状态的变化，可以研究材料的腐蚀行为和腐蚀机制。

3.3 纳米材料•纳米颗粒表面状况：X射线光电子能谱法可用于研究纳米颗粒的表面成分和性质，为纳米材料的制备和应用提供重要参考。

•纳米结构表面修饰：通过分析纳米材料的表面修饰情况，可以控制纳米材料的性质和功能。

X射线光电子能谱分析法X射线光电子能谱分析法（XPS）是一种常用的表面分析技术，它通过测量材料表面的X射线光电子能谱来研究材料的化学组成、表面形貌以及表面电子结构等信息。

XPS技术具有高表面分辨率、高化学分辨率和宽能量范围等优点，被广泛应用于材料科学、表面科学和界面科学等领域。

下面将详细介绍XPS的原理、仪器结构、测量步骤以及应用。

XPS的原理：XPS基于光电效应，即当光子与物质相互作用时，能够使物质中的电子获得足够的能量从而被抛出。

通过测量被抛出的光电子的能量以及其强度，可以得到材料表面的各种信息。

XPS谱图由两个平行的轴表示，一个是电子能量轴，用来表示光电子的能量，另一个是计数轴，用来表示光电子的强度。

XPS的仪器结构：XPS的典型仪器结构包括光源、透镜系统、分析室、光电子能谱仪、多道分析器和检测器等部分。

其中，光源产生具有特定能量和强度的X射线，透镜系统用于聚焦X射线到样品表面，分析室用于保持真空环境，并可进行样品的表面清洁和预处理，光电子能谱仪用于测量光电子能谱，多道分析器用于对光电子的能量进行分析，检测器用于测量光电子的强度。

XPS的测量步骤：1.样品表面处理：对于有机材料，样品表面可能存在有机污染物，需要通过加热或离子轰击等方法进行表面清洁。

对于无机材料，一般不需要进行表面处理。

2.真空抽取：将样品放入真空室中，并进行抽取，以保证测量时的真空环境。

3.光源和透镜系统调节：调节光源的能量和透镜系统的聚焦，使其能够产生精确的X射线束。

4.测量样品表面：将样品置于X射线束中，测量样品表面的X射线光电子能谱。

5.数据分析：对测量得到的光电子能谱进行分析，得到材料的化学组成、表面形貌以及表面电子结构等信息。

XPS的应用：1.表面化学组成分析：XPS可以确定材料表面的元素组成和化学状态，对于催化剂、薄膜材料等具有重要意义。

2.表面形貌研究：通过测量不同位置的XPS谱图，可以了解材料表面的形貌特征，如晶体结构、晶粒尺寸等。

X射线光电子能谱的原理及应用（XPS）（一）X光电子能谱分析的基本原理X光电子能谱分析的基本原理：一定能量的X光照射到样品表面，和待测物质发生作用，可以使待测物质原子中的电子脱离原子成为自由电子。

该过程可用下式表示:hn=Ek+Eb+Er 其中: hn：X光子的能量；Ek：光电子的能量；Eb：电子的结合能；Er：原子的反冲能量。

其中Er很小，可以忽略。

对于固体样品，计算结合能的参考点不是选真空中的静止电子，而是选用费米能级，由内层电子跃迁到费米能级消耗的能量为结合能Eb，由费米能级进入真空成为自由电子所需的能量为功函数Φ，剩余的能量成为自由电子的动能Ek，式(103)又可表示为：hn=Ek+Eb+Φ （10.4）Eb= hn- Ek-Φ （10.5）仪器材料的功函数Φ是一个定值，约为4eV，入射X光子能量已知，这样，如果测出电子的动能Ek，便可得到固体样品电子的结合能。

各种原子，分子的轨道电子结合能是一定的。

因此，通过对样品产生的光子能量的测定，就可以了解样品中元素的组成。

元素所处的化学环境不同，其结合能会有微小的差别，这种由化学环境不同引起的结合能的微小差别叫化学位移，由化学位移的大小可以确定元素所处的状态。

例如某元素失去电子成为离子后，其结合能会增加，如果得到电子成为负离子，则结合能会降低。

因此，利用化学位移值可以分析元素的化合价和存在形式。

（二）电子能谱法的特点( 1 )可以分析除H 和He 以外的所有元素；可以直接测定来自样品单个能级光电发射电子的能量分布，且直接得到电子能级结构的信息。

( 2 )从能量范围看，如果把红外光谱提供的信息称之为“分子指纹”，那么电子能谱提供的信息可称作“原子指纹”。

它提供有关化学键方面的信息，即直接测量价层电子及内层电子轨道能级。

而相邻元素的同种能级的谱线相隔较远，相互干扰少，元素定性的标识性强。

( 3 )是一种无损分析。

( 4 )是一种高灵敏超微量表面分析技术。

XPS原理及分析X射线光电子能谱（XPS）是一种用于研究固体表面化学性质的表面分析方法。

它利用X射线照射样品表面，通过测量样品表面光电子的能谱，来获得样品表面元素的化学状态、化学成分以及化学性质的信息。

XPS的基本原理是根据光电效应：当X射线通过样品表面时，部分X射线会被样品上的原子吸收，从而使得原子的内层电子被激发出来。

这些激发出的电子称为光电子。

光电子的能量与原子的内层电子能级相关，不同元素的光电子能谱特征能量不同。

通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和化学成分。

XPS分析的步骤如下：1.准备样品：样品必须是固体，并且表面必须是光滑、干净、无杂质的。

样品可以是块状、薄膜或粉末。

2.X射线照射：样品放在真空室中，通过X射线照射样品表面。

X射线能量通常在200-1500eV之间。

3.光电子发射：被照射的样品会发射出光电子。

光电子的能量与原子的内层电子能级有关。

4.能谱测量：收集并测量光电子的能量分布。

能谱中的光电子峰表示不同元素的化学状态和存在量。

5.数据分析：根据能谱中的光电子峰的位置和峰面积，可以推断出样品表面元素的化学状态和存在量。

XPS的主要应用领域包括固体表面成分分析、材料表面效应研究、化学反应在表面的过程研究等。

XPS可以提供关于固体材料的表面化学性质、形态结构以及表面反应过程的有关信息，因此被广泛应用于材料科学、化学、表面物理等领域。

总结而言，XPS是一种非常有用的表面分析技术，可以提供有关固体表面化学性质和化学成分的信息。

通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和存在量。

X射线光电子能谱分析法X射线光电子能谱分析法（X-ray photoelectron spectroscopy，XPS）是一种非常重要的表面分析技术，广泛应用于材料科学、化学、表面物理、生物技术和环境科学等领域。

本文将对X射线光电子能谱分析法进行详细介绍，包括基本原理、仪器分析系统和应用领域。

一、基本原理X射线光电子能谱分析法是利用X射线照射固体表面，使其产生光电子信号，并通过测量光电子的动能和数量，来确定样品表面的化学成分及其状态。

其主要基于光电效应（photoelectric effect）和X射线物理过程。

光电效应是指当光子入射到固体物质表面的时候，会将表面电子激发到导带或导带以上的能级上，并逃离固体形成受激电子。

这些逃逸的电子称为光电子，其动能与入射光子的能量有关。

X射线物理过程主要包括光子的透射、散射和与原子内电子的相互作用等。

当X射线入射到固体表面时，会发生漫反射和荧光特性，造成信号的背景噪声。

同时，X射线的能量足够高，可以与样品的内层电子发生作用，如光电子相对能谱（Photoelectron RELative Energies）和化学平移分量（Chemical Shift）等。

二、仪器分析系统X射线光电子能谱分析系统包括光源、样品室、分析仪和检测器等。

光源常用的是具有较窄X射线能谱线宽的准单色X射线源，如AlKα线或MgKα线。

样品室的真空度一般要达到10^-8Pa左右，以避免空气对样品的干扰。

分析仪是用于测量光电子动能和数量的关键部件，常见的配备有放大器、电子能谱仪和角度分辨收集器等。

放大器将来自检测器的信号放大，并进行滤波处理以滤除高频噪声。

电子能谱仪是用于测量光电子动能的装置，一般包括一个径向入射、自由运动的光电子束和一个动能分析系统。

角度分辨收集器则用于测量光电子的角度分布。

检测器用于测量光电子的数量，常见的有多种类型的二极管（如能量分辨二极管和多道分析器）和面向瞬态X射线源的时间分辨仪器。

X射线光电子能谱分析X射线光电子能谱分析（X-ray photoelectron spectroscopy，简称XPS）是一种用来表征材料表面元素化学状态和电子能级分布的表征技术。

它利用X射线照射材料表面，测量和分析材料表面光电子的能谱，通过分析能谱图可以得到有关材料的化学组成、表面化学键的种类和键长、元素的电子与核心电子之间的相互作用等信息。

本文将对X射线光电子能谱分析技术的原理、仪器设备及应用领域进行详细介绍。

X射线光电子能谱分析的原理可以用以下几个步骤来概括：首先，用X射线照射材料表面，激发材料表面的原子和分子。

然后，从激发的原子和分子中发射出光电子。

这些光电子的能量与产生它们的原子或分子的能级差有关。

最后，测量和分析这些光电子的能谱，从而得到材料表面的化学组成和电子能级分布信息。

为了进行X射线光电子能谱分析，需要使用专门的仪器设备，包括X射线源、能量分辨光电子能谱仪和电子能谱仪。

X射线源通常使用非常亮的单晶或多晶X射线管。

光电子能谱仪用来测量光电子的能谱，并将所获得的信号转化为能谱图。

电子能谱仪则用来检测、放大和记录电子能谱图。

X射线光电子能谱分析可以在多个领域应用，具有广泛的研究意义和实际应用价值。

在材料科学领域，它可以用来表征材料表面的成分和化学状态，研究材料的性质和行为；在表面科学领域，它可以研究表面的形貌和变化，探索表面的特性和反应；在催化剂和材料化学领域，它可以分析催化剂的表面状态和反应过程；在电子器件和光学器件领域，它可以研究界面和界面化学反应的机理等。

总结起来，X射线光电子能谱分析是一种非常重要的表征技术，可以提供关于材料表面的成分、化学状态和电子能级分布等信息。

通过XPS技术，可以探索材料的性质、表面的形貌以及材料的化学反应机理等，对于材料科学、表面科学、催化剂和电子光学器件等领域的研究和应用具有重要意义。

X射线光电子能谱分析X射线光电子能谱（X-ray photoelectron spectroscopy, XPS）是一种重要的表面分析技术，广泛应用于物质表面成分、电子态和化学状态的研究。

本文将从XPS的原理、仪器构成、数据分析以及应用等方面进行详细介绍。

XPS原理基于光电效应，即当材料表面受到X射线照射后，光电子从表面脱离。

这些脱离的光电子具有一定的动能，其动能与被照射材料的原子核和电子状态相关。

通过测量脱离光电子的动能和相应的能谱，可以获得材料表面的成分和电子结构等信息。

XPS仪器通常由X射线源、光学系统、光电子能谱仪以及数据采集与分析系统组成。

X射线源通常采用非常纯净的铝或镁，通过加热产生X射线，其能量通常在0.5-2.5 keV范围内。

光学系统将X射线聚焦在材料表面，使其与表面相互作用。

此外，还需要一个真空系统以及样品调节装置，以保证实验过程的可靠性。

在光电子能谱仪中，光电子在进入光学透镜之后，通过缝隙进入光谱学荧光屏，其中光电子会击中荧光屏产生荧光，然后荧光被光电二极管或者多道采集系统接收。

通过测量光谱的能量分布，可以得到XPS的能谱图像。

数据采集与分析系统用于处理和分析得到的XPS数据。

根据样品组成和光电子的能量分布，可以识别和测量各种元素的化学状态和含量。

此外，还可以通过能级分别效应等技术，研究材料的表面电子结构和化学键性质。

XPS在材料科学和表面化学等领域具有广泛的应用。

首先，XPS被广泛应用于材料表面组分分析。

通过测量光电子的能量分布，可以确定元素的存在和相对含量，从而判断材料的组成。

其次，XPS可以提供元素的化学状态信息，即原子与其他元素的化学键类型和性质。

这对于研究各种材料的界面和表面反应具有重要意义。

此外，XPS还可以通过研究表面电荷分布和电子能带结构等信息，研究材料的电子结构与性质。

总结来说，X射线光电子能谱是一种重要的表面分析技术，可以提供材料的组分、化学状态以及电子结构等信息。
