判断电动机定子绕组首末端的方法一般电动机定子的绕组首.末端均引到出线板上,并采用符号U1.V1.W1表示首端,U2.V2.W2表示末端。
电动机定子绕组的六个线头可以按其铭牌上的规定接成"Y"形或"△"形。
但实际工作中,常会遇到电动机三组定子绕组引出线的标记遗失或首.末端不明的情况,此时可采用以下几种方法予以判别。
⒈用小灯泡和电池法①先判断电动机同一相绕组的两线端。
用两节干电池和一小灯泡串联,一头接在定子绕组引出的任一根线头上,然后将另一头分别与其它五根线头相接触,如果接触某一引出线端时灯泡亮了,则说明与电池和灯泡相连的两根线端属于同一组,按此法再找出另外两相绕组的两根同相线端,并一一做好标记。
②将任意两相绕组与小灯泡三者串联成一个回路,将第三相绕组的一端串联一电池,另一线与电池的另一极碰触一下,如果灯泡发亮(根据变压器原理,串联两相绕组的瞬间感应电势是相迭加的,所以灯泡发亮),则表明两相绕组是首末串联,即与灯泡相连的两根线端,一根是第一根的首端U1,另一根线端是第二相的末端V2,若灯泡不亮,则说明两相串联绕组所产生的瞬间感应电势是相减的,其大小相等.方向相反,使得总感应电势为零,故灯泡不亮。
这表明与灯泡相连的两根线端都分别是两相绕组的首端U1和V1(或者认为是末瑞U2与V2也可以),并做好首末端的标记。
③将已判知首末端的一相绕组与第三相绕组串联,再照上述方法判别出第三相绕组的首末端,最后都做上U1～W2的首末端标记,以便接线。
在上述方法中,应当注意灯泡的额定电压与电池电压要相配合,否则会因电流太小,使灯泡该亮而没有亮,造成误判,所以,应把两相串联绕组的线端对调一下,再测试一次,若两次灯泡均不发亮,则说明感应电流太小,适当增加电池节数(增高电压)或更换一只额定电压更小的灯泡即可。
同样道理,也可采用220V或36V的交流电源和白炽灯来代替电池和小灯泡。
但为了防止过高的感应电势烧坏灯泡和绕组,应将灯泡和电源对调串入绕组中,即原单相绕组处(串联电地处)接入白炽灯,原两相绕组串联灯泡处换接入交流电源,判别方法与前述相同,但要特别注意安全,同时应注意,换用交流电源后,接通绕组线圈的时间应尽量缩短,以免线圈过热,影响其绝缘。
使用万用表判断三相电动机定子绕组首尾端的口诀
三相电动机绕组，首尾直流法判断。
万用表拨毫安挡，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
使用万用表判断三相电动机定子绕组首尾端的说明
三相电动机定子绕组首、尾端的判别是维修电动机时经常遇到的问题，通常采用直流法（电池—毫安表法）判别。
具体说来，先用万用表的欧姆挡找出三个绕组的两个引出线端头，然后将任一相绕组引出线头接到万用表的毫安挡，再把另一相绕组两个引出线头触及直流电源——电池（3伏左右）两电极。
令其短暂通电，由于电磁感应，仪表指针将会瞬间转动。
当表针反向转动时，则接万用表正（红）表笔的U1和触及电池正极的V1是绕组的同名端，叫首（或尾）端;当表针正转而不反转时，应将电池（或万用表）的正负接线对换一下，就会产生反转，由此再来判断首和尾。
剩余的一相绕组首和尾也用同样的方法来判别。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
判别三相异步电动机定子绕组首末端实用技术摘要：三相异步电动机广泛应用于煤矿井下，由于受客观条件的限制，在检修和故障处理时，有时会产生定子绕组首末端混乱，易造成电动机烧毁和影响生产的事故。
文章给出了判别三相异步电动机定子绕组首末端的4种方法。
关键词：定子绕组首端尾端方法1 前言电动机三相定子绕组每相绕组都有两个出线头，一头叫做首端，另一头叫末端或尾端。
实际制成的电动机定子绕组的绕向是看不到的，从外观上无法辨认绕组的绕向，也就无法识别绕组的同名端，如果定子绕组的六个出线头已经分不清它们是始端或末端，可以首先分清哪两个线头是同一相的，然后再去判断。
规定第一组绕组的首端用D1表示，末端用D4表示，第二组绕组的首末端分别用D2和D5表示，第三组绕组的首末端分别用D3和D6表示。
三相定子绕组的六根端头可将三相定子绕组接成星形（图1-a）或三角形（图1-b），不论是星形还是三角形接法，三相定子绕组的首末端是生产厂家事先规定好的，绝不能任意颠倒，但可以三相绕组的首末端一起颠倒。
如果首末端弄错，电动机轻则不能正常起动，长时间通电造成起动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。
图1 三相定子绕组接法2 用电池和小灯泡判别2.1 方法和步骤（1）先判断同一绕组的两线端用两节干电池和一个小灯泡串联，一头接于定子绕组引出的任意一根线端上，然后将另一头分别与其余五根线端接触，如果接触到某一根引出线端灯泡亮了，则表明与电池和灯泡相连的两根线是属于同一相的，如图2-a所示，依此法再找出另外两相绕组的两根同相线端，并做好标记。
（2）把任意两相绕组与小灯泡三者串联成一回路，将第三相绕组的一端串联一组电池，另一线端与电池的另一极碰触一下，如果灯泡亮了，根据变压器的原理可知，串联两相绕组的瞬时感应电动势是相加的，所以使灯泡发亮，表明两相绕组是头尾串联，即与灯泡相连的两根线端，一根是第一相的首端D1，另一根线端是第二相的末端D5，如图2-b所示。

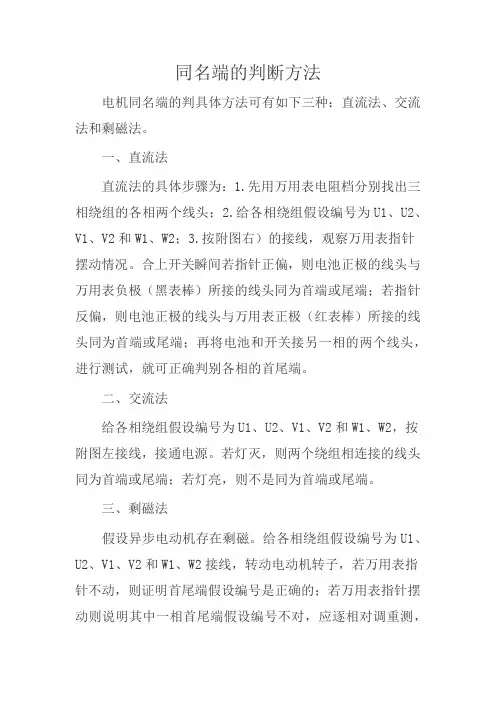

同名端的判断方法
电机同名端的判具体方法可有如下三种：直流法、交流法和剩磁法。
一、直流法
直流法的具体步骤为：1.先用万用表电阻档分别找出三相绕组的各相两个线头；2.给各相绕组假设编号为U1、U2、V1、V2和W1、W2；3.按附图右）的接线，观察万用表指针摆动情况。
合上开关瞬间若指针正偏，则电池正极的线头与万用表负极（黑表棒）所接的线头同为首端或尾端；若指针反偏，则电池正极的线头与万用表正极（红表棒）所接的线头同为首端或尾端；再将电池和开关接另一相的两个线头，进行测试，就可正确判别各相的首尾端。
二、交流法
给各相绕组假设编号为U1、U2、V1、V2和W1、W2，按附图左接线，接通电源。
若灯灭，则两个绕组相连接的线头同为首端或尾端；若灯亮，则不是同为首端或尾端。
三、剩磁法
假设异步电动机存在剩磁。
给各相绕组假设编号为U1、U2、V1、V2和W1、W2接线，转动电动机转子，若万用表指针不动，则证明首尾端假设编号是正确的；若万用表指针摆动则说明其中一相首尾端假设编号不对，应逐相对调重测，
直至正确为止。
（注意：若万用表指针不动，还得证明电动机存在剩磁，具体方法是改变接线，使却线号接反，转动转子后若指针仍不动，则说明没有剩磁，若指针摆动则表明有剩磁）。
