三相异步电动机定子绕组项目分析项目分析项目分析电动机绕组的结构显极式绕组特点：每个线圈形成一个磁极；线圈数与磁极数相等。

“尾接尾”、“头接头”“尾接尾”、“头接头”庶极式绕组特点：每个线圈形成两个磁极，线圈数为磁极数的一半。

“尾接头”“尾接头”电动机绕组的结构形式集中式绕组集中式绕组一般仅有一个或几个矩形框线图形成。

绕制后用纱分布式绕组同心式绕组同一线圈组的几个大小不同矩形线圈，按同一中心的位置逐个嵌装排列成叠式绕组所有线圈的形状大小完全相同，分别以每槽嵌装一个线圈边，并在槽外绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈绕组的术语与基本参数线圈线圈极相组极相组：凡是一相中形成同一个磁极的线圈（一个或极相组显极式绕组的极相组数每极每相槽数匝数和线径极距极距电角度电角度假设有一根导体沿定子内相带每个极距内属于同一相的槽所占有的区节距节距：指单个线圈两有效边跨占的槽数，用y 表示。

工程经验并绕根数并联支路数三相单层绕组对交流绕组的基本要对交流绕组的基本要三相单层绕组的特点单层绕组展开图的绘制什么是单层绕组展开图？三相单层绕组绕组排列原定子绕组展开图绘制步骤定子绕组展开图绘制步骤画槽、标号画槽、标号定子绕组展开图绘制步骤定极距（分极性）定极距（分极性）定子绕组展开图绘制步骤标电流方向标电流方向定子绕组展开图绘制步骤分相带分相带定子绕组展开图绘制步骤定子绕组展开图绘制步骤由于采用了整节距形式，该绕组属于庶极式绕组，相邻两个极相组实际工程中绕组展开图由于整节距绕组的线圈端部较长，而且电磁性能不好，运行振动、噪声链式绕组链式绕组适用机型：国产JO2-21-4型、JO2-22-4型、Y-90-4型、Y2-90-4型、链式绕组注意：三相绕组连续轮换嵌线。

链式绕组把每相极相组反接串联成一路，这种方式通常称为“单进火”连接。

对于电流较大的电动机有时为了分担电流，可以采用“双进火”“多进火”连链式绕组四进火工程操作工程操作工程操作外档：线圈先嵌的位置；里档：线圈后嵌覆盖上去的位置。

三相异步电动机的定子一、三相异步电动机的定子结构三相异步电动机的定子是电动机的重要组成部分，主要由铁心和绕组组成。

铁心通常由0.5mm厚的硅钢片叠压而成，其主要作用是导磁。

绕组则是固定在铁心上的铜导线绕成的线圈，其主要作用是通过电流产生磁场。

根据结构形式，三相异步电动机的定子可分为卧式和立式两种。

二、三相异步电动机的定子绕组三相异步电动机的定子绕组是电动机中产生旋转磁场的关键部分，通常采用分布式绕组的形式，即每个线圈都有一定的节距，且每个线圈在空间上均匀分布。

这样可以在电动相异步电动机中产生旋转磁场，进而驱动转子旋转。

根据绕组的形式，三相异步电动机的定子绕组可以分为单层绕组和双层绕组两种。

单层绕组只有一层线圈，通常采用庶极式或显极式结构。

单层绕组的优点是结构简单、制造方便，适用于功率较小的电动机。

双层绕组则有两层线圈，通常采用分布式绕组的形式。

双层绕组的优点是线圈数多、分布均匀，可以产生较强的磁场，适用于功率较大的电动机。

三、三相异步电动机的定子绕组展开图为了更清晰地展示三相异步电动机的定子绕组结构，通常会采用定子绕组展开图的方式来表示。

定子绕组展开图是一种将绕组展开成平面的示意图，可以直观地展示绕组的分布、匝数、接线方式等信息。

在展开图中，通常会用不同颜色的线条表示不同的相带，以便于区分。

此外，展开图还会标注出各相带的接线方式，方便进行电动机的接线操作。

总之，三相异步电动机的定子是电动机的核心部分，其结构和工作原理对于电动机的性能和使用寿命有着重要的影响。

了解三相异步电动机的定子结构、绕组形式和展开图等方面的知识，有助于更好地理解和应用电动机。

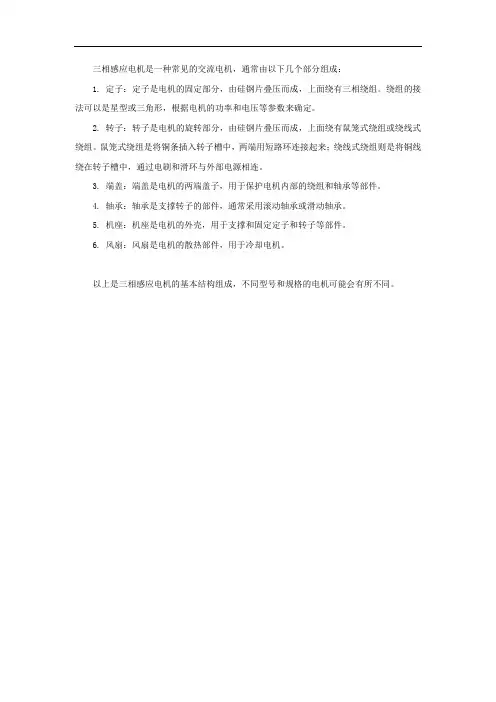

三相感应电机是一种常见的交流电机，通常由以下几个部分组成：
1. 定子：定子是电机的固定部分，由硅钢片叠压而成，上面绕有三相绕组。

绕组的接法可以是星型或三角形，根据电机的功率和电压等参数来确定。

2. 转子：转子是电机的旋转部分，由硅钢片叠压而成，上面绕有鼠笼式绕组或绕线式绕组。

鼠笼式绕组是将铜条插入转子槽中，两端用短路环连接起来；绕线式绕组则是将铜线绕在转子槽中，通过电刷和滑环与外部电源相连。

3. 端盖：端盖是电机的两端盖子，用于保护电机内部的绕组和轴承等部件。

4. 轴承：轴承是支撑转子的部件，通常采用滚动轴承或滑动轴承。

5. 机座：机座是电机的外壳，用于支撑和固定定子和转子等部件。

6. 风扇：风扇是电机的散热部件，用于冷却电机。

以上是三相感应电机的基本结构组成，不同型号和规格的电机可能会有所不同。

三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组的感应电动势三相异步电动机定子绕组接到三相电源后，气隙内即建立旋转磁场。

这个磁场以同步转速n1旋转，幅值不变。

其分布近乎正弦，好像一种旋转的磁极。

它同时切割定.转子绕组，在其中产生感应电动势。

虽然在定.转子绕组中感应电动势的频率有所不同，但两者定量计算的方法是一样的。

本节讨论由正弦分布.以同步转速n1旋转的旋转磁场在定子绕组中所产生的感应电动势。

一、绕组的感应电动势及短矩系数1.导体的感应电动势当磁场在空间作正弦分布，并以恒定的转速n1旋转时，导体感应的电动势为一正弦波，其最大值为导体电势的有效值为而，所以有2.整距线圈的感应电动势图1 匝电动势的计算在图1(a)中，将相隔一个极距，即相差180?空间电角度的位置上放置两根导体U1和U2，并在上端用导线将它们连成一个整距线圈。

线匝下面的两个端头分别称头和尾。

由于两根导体在空间相间一个极距，则可知，若一根导体处在N极极面下，另一根导体必定处在S极极面下对应的位置，它们切割磁场所感应出的电动势必然大小相等.方向相反。

即在时间相位上彼此相差180?时间电角度，每根导体的基波电动势相量则如图1(b)所示。

每个线匝的电动势为有效值在一个线圈内，每一匝电动势的大小和相位都是相同的，所以整距线圈的电动势为有效值3.短距绕组的感应电动势这时线圈节距,，则电动势和相位差不是180?，而是相差γ，γ是线圈节距所对应的电角度。

因此匝电势为式中——短距因数，。

则短距线圈的电动势为短距系数的物理含义是:由于绕组短距后，两绕组边中感应电动势不再相等。

求绕组电动势时不能像整矩绕组那样代数相加，而是相量相加，也就是把绕组看成是整距后所求绕组电动势再做折算。

二、线圈组的感应电动势及分布系数线圈组是由q个绕组串联组成的，若是集中绕组(q个绕组均放在同一槽中)，则每个绕组的电动势大小.相位都相同，对于分布绕组，q个绕组嵌放在相邻α槽距角的q个槽中，对每个绕组而言，它们切割旋转磁场所产生的感应电动势的大小应完全相同。

三相电动机定子绕组连接方法
1. 三相电动机定子绕组概述
三相电动机定子绕组是电机中非常重要的部分，它是由三个相位
的绕组组成，这三个相位的绕组相互之间为120度，形成了3个线圈
绕组。

三相电动机定子绕组的连接方法决定了电机的运行特性和用途。

2. Y形连接法
在Y形连接法中，三个相位的绕组的一个端点都连接到一个公共
的连接点，而另一个端点则接地。

这种连接方式通常用于低功率、高
功率因数的电机。

3. Δ形连接法
在Δ形连接法中，三个相位的绕组的一个端点依次连接到另一个
绕组的一个端点，形成一个回路，每个绕组的另一个端点都接地。

这
种连接方式通常用于高功率、低功率因数的电机。

4. Y-Δ组合连接法
Y-Δ组合连接法是将Y形和Δ形连接法结合起来的一种方式。

在低速状态下，电机采用Y形连接法，而在高速状态下，则采用Δ形连
接法。

这种连接方式可以兼顾电机的高低速运转需求，并且可以有效
地节约能源。

5. 其他连接方式
除了以上三种主要的连接方式，还有一些特殊的连接方式，例如
多重回路连接、串联接法等。

这些连接方式通常适用于特定的应用场合，例如需要特殊的功率因数、特殊的启动方式或特殊的工作环境等。

6. 总结
三相电动机定子绕组的连接方式是非常重要的，它决定了电机的
运行特性和用途。

各种不同的连接方式都有其适用的场合和优缺点。

因此，在选择电机连接方式时，需要根据具体的使用需求和工作环境
来进行选择。

同时，也需要注意电机的安装和维护，以确保电机的安
全和可靠运行。

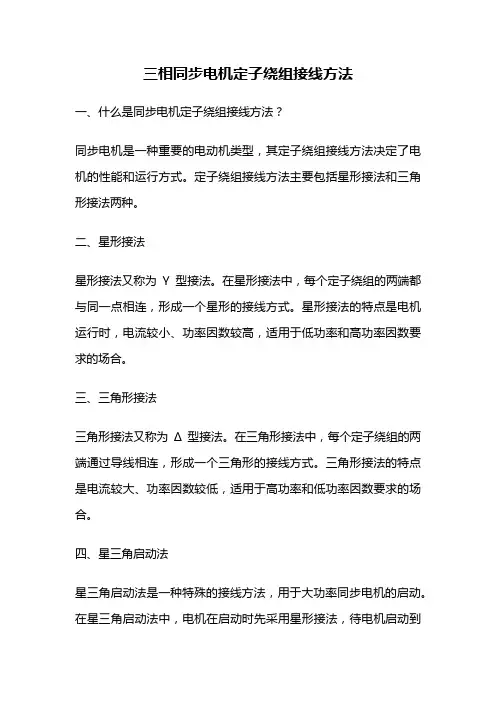

三相同步电机定子绕组接线方法一、什么是同步电机定子绕组接线方法？同步电机是一种重要的电动机类型，其定子绕组接线方法决定了电机的性能和运行方式。

定子绕组接线方法主要包括星形接法和三角形接法两种。

二、星形接法星形接法又称为Y型接法。

在星形接法中，每个定子绕组的两端都与同一点相连，形成一个星形的接线方式。

星形接法的特点是电机运行时，电流较小、功率因数较高，适用于低功率和高功率因数要求的场合。

三、三角形接法三角形接法又称为Δ型接法。

在三角形接法中，每个定子绕组的两端通过导线相连，形成一个三角形的接线方式。

三角形接法的特点是电流较大、功率因数较低，适用于高功率和低功率因数要求的场合。

四、星三角启动法星三角启动法是一种特殊的接线方法，用于大功率同步电机的启动。

在星三角启动法中，电机在启动时先采用星形接法，待电机启动到一定速度后，再切换为三角形接法工作。

这样做的目的是降低电机启动时的起动电流，减少对电网的冲击。

五、定子绕组接线方法的选择在实际应用中，选择哪种定子绕组接线方法要根据具体的工作条件和要求来决定。

如果需要低功率因数和高效率，可以选择星形接法；如果需要高功率因数和较大的起动转矩，可以选择三角形接法；如果需要大功率同步电机的启动，可以选择星三角启动法。

六、总结定子绕组接线方法是决定同步电机性能和运行方式的重要因素。

星形接法和三角形接法是常用的定子绕组接线方法，分别适用于不同功率因数和功率要求的场合。

星三角启动法则是一种用于大功率同步电机启动的特殊接线方法。

选择合适的定子绕组接线方法可以使电机运行更加稳定、高效，并满足不同工作条件和要求。

希望通过本文的介绍，读者对三相同步电机定子绕组接线方法有更清晰的理解，能够在实际应用中选择合适的接线方法，提高电机的性能和效率。

三相异步电动机定子绕组同相线圈之间的连接三相异步电动机是一种常见的电动机类型，它由定子和转子组成。

在三相异步电动机的定子中，有许多同相线圈，这些线圈之间需要进行连接。

本文将详细介绍三相异步电动机定子绕组同相线圈之间的连接方式。

在三相异步电动机的定子中，同相线圈之间的连接通常采用星型连接或三角形连接。

这两种连接方式都有各自的特点和应用场景。

首先是星型连接。

在星型连接中，同一相的线圈的一个端子被连接在一起，形成一个共点，而另一个端子则分别连接到不同的电源相线上。

这种连接方式可以使电流在线圈之间均匀分布，从而提高电机的运行效率和稳定性。

此外，星型连接还可以减小线圈的电压，降低线圈的绕组成本。

因此，在大多数情况下，三相异步电动机采用星型连接。

其次是三角形连接。

在三角形连接中，同一相的线圈的一个端子连接到另一相的线圈的一个端子，形成一个环形连接。

这种连接方式可以使电机在启动时获得更高的起动转矩，适用于一些需要较大起动转矩的场合。

然而，三角形连接的缺点是线圈之间的电流不够均匀，容易造成电机的振动和噪音。

除了星型连接和三角形连接，还有一种特殊的连接方式，称为混合连接。

混合连接是将星型连接和三角形连接结合起来，使得电机在启动时既能获得较大的起动转矩，又能保持较好的运行效率和稳定性。

混合连接适用于某些特殊的应用场景，如起动转矩要求较大且需要保持高效率的情况。

在实际应用中，根据电机的功率和负载要求，可以选择不同的连接方式。

一般而言，小功率的三相异步电动机常采用星型连接，而大功率的电机则常采用混合连接。

对于需要较大起动转矩的场合，可以选择三角形连接。

三相异步电动机的定子绕组同相线圈之间的连接方式有星型连接、三角形连接和混合连接。

不同的连接方式适用于不同的应用场景，选择合适的连接方式可以提高电机的运行效率和稳定性。

在实际应用中，根据电机的功率和负载要求进行选择，以满足工业生产的需求。

三相电动机的绕组结构原理三相电动机的绕组结构原理是指将三相电源通过绕组连接到电动机的定子和转子上，以实现电能转换为机械能的过程。

下面将从三相电源、定子绕组和转子绕组三个方面进行详细介绍。

一、三相电源三相电动机的绕组结构原理是建立在三相电源的基础上的。

三相电源由三个线圈组成，每个线圈都与电源的三个相线连接。

三相电源的电流是互相平衡的，相位差120度，形成一个旋转磁场。

这个旋转磁场是电动机正常运行的基础。

二、定子绕组定子绕组是安装在电动机的定子上的。

它由三个相同的绕组组成，分别被称为A 相绕组、B相绕组和C相绕组。

每个绕组都绕在同一个铁芯上，在铁芯上形成一个等间隔分布的线圈。

每个绕组上的导线按顺序连接在一起，形成一个闭合的绕组。

定子绕组的结构使得电流能够在三个绕组之间顺序流动，形成一个旋转磁场。

三、转子绕组转子绕组是安装在电动机的转子上的。

它一般由一个或多个线圈组成，线圈上绕有导线。

不同类型的电动机转子绕组结构不同，但都是为了产生转动力矩。

最常见的转子绕组是感应电动机中的鼠笼式绕组。

鼠笼式绕组由多个平行的导线组成，导线两端连接成环。

当定子绕组中的旋转磁场与转子绕组相互作用时，会在绕组中产生感应电动势，从而产生电流。

这个电流会在导线中形成一个磁场，与定子绕组的磁场相互作用，产生一个转动力矩，使转子绕组开始转动。

通过以上介绍，可以看出三相电动机的绕组结构原理是通过三相电源、定子绕组和转子绕组的相互作用来实现电能转换为机械能的过程。

三相电源提供了旋转磁场，定子绕组和转子绕组则通过感应电动势和磁场相互作用产生转动力矩。

这种结构原理使得三相电动机在工业生产中得到了广泛应用，具有高效、稳定和可靠的特点。

三相异步电动机定子绕组故障的检修方法绕组是电动机的重要组成部分。

由于电动机绝缘材料的老化并受到潮湿腐蚀性气体的浸入，以及机械力和电磁力的冲击等都会造成绕组的伤害，此外不正常的运转，如长期过载、欠电压或两相运行等也会引起绕组故障。

电动机绕组的故障形式多种多样，其原因也各不相同。

下面介绍几种常见的绕组故障的检修方法。

一、绕组断路故障的检修方法经验表明，断路故障多数发生在电动机绕组的端部、各绕组元件的接线头或电动机引出线端等处。

由于绕组端部露在电动机铁心外面，导线易被碰断或接线头因焊接不良，在长期使用中会松脱等，因此首先要检查绕组的端部，如发现断线或接头松脱时，应重新连接焊牢，包上绝缘层再涂上绝缘漆即可使用。

另外，由于匝间短路、接地等故障而造成绕组烧断，则多数需要更换绕组。

单路及小型电动机断路时，可用绝缘电阻表或万用表（放在低电阻档），或校验灯来校验。

对于星形联结的电动机，检查时需每相分别测试。

对于三角形联结的电动机，检查时必须把三相绕组的接线头拆开后，每相分别测试。

中等功率的电动机绕组大多是采用多根导线并绕和多支路并联，其中如断掉若干根或断开一根时，检查就较复杂。

通常采用以下两种方法：1、平衡法对于星形联结的电动机，三相绕组并联后，通入低电压大电流（一般可用单相交流电焊机），如果三相电流值相差5%时，电流小的一相为断路相，如下图所示。

▲用电流平衡法检查多支路并联星形联结绕组断路对于三角形联结的电动机，先要把三角形的接头拆开一个，然后把电流表接在每相绕组的两端，其中电流小的一相为断路相，如下图所示。

▲用电流平衡法检查多支路并联三角形联结绕组断路2、电阻法用电桥测量三相绕组的电阻值，如三相电阻值相差大于5%时，则电阻较大的一相为断路相。

二、绕组接地故障的检修方法电动机绕组接地俗称“碰壳”。

电动机绕组受潮、绝缘材料老化以及大修或更换绕组时槽绝缘被损坏或绝缘未垫好，都会造成通地故障。

具体检查方法是：用万用表（低阻档）、校验灯（40W以下）进行检查与测试。

怎样辨别三相电动机绕组的头尾三相电动机定子绕组及其首尾端判别一、三相电动机定子绕组判别三相电动机有三个定子绕组，每个绕组有两条引出线，共有六条引出线。

用万用表测通断可以找出每个绕组的两条引出线。

二、三相电动机定子绕组的首尾端判别在三相电动机每个绕组的两引出线确定的情况下，可进一步判别三绕组引出线的首尾。

测量方法一：（一）万用表选档：直流50μ（二）测量过程：1、将电动机三绕组中每一绕组的一根引出线接在一起，余下三根引出线（每个绕组一根）也接在一起。

这样做成两组引出线。

将两组引出线分别缠绕在万用表的两表笔上。

用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。

2、将其中任一绕组的两根引出线对调，（注意：要记住是对调的哪一绕组。

）这样又做成两组引出线。

重复上述测试：将两组引出线分别缠绕在万用表的两表笔上。

用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。

3、再将余下两绕组中的任一绕组的两根引出线对调，这样又做成两组引出线。

重复上述测试：将两组引出线分别缠绕在万用表的两表笔上。

用手转动电动机转子，同时观察万用表指针，如果指针不偏转（摆动），说明接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

如果指针有偏转（摆动），说明有一相绕组接反，继续下步测试。

4、将第一次对调的两引出线还原（再对调一次）即可。

这时，接在一起的三根线同为三相绕组首端（或尾端）引出线，测试结束。

可以用前述方法验证：将两组引出线分别缠绕在万用表的两表笔上。

用手转动电动机转子，同时观察万用表指针，万用表指针不会偏转（摆动）。

说明判断正确。

测量方法二：（一）万用表选档：直流50μ（二）测量过程：1、将电动机一个绕组的两引出线分别接在万用表的两表笔上，另一绕组的一根引出线接在电池的一极，另一引出线去碰电池的另一极，同时注意观察万用表的指针偏转情况：如指针正向偏转，说明电池正极所接线与万用表负极（黑表笔）所接线同为首端（或尾端），另外两根引出线同为尾端（或首端）。

三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端，另一头叫末端。

规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。

这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。

三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。

而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。

即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。

一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。

三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。

如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命重则烧毁电动机绕组，或造成电源短路。

Y—△降压起动控制线路（1）线路设计思想 Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

三相异步电动机定子绕组一、异步电动机绕组参数1、极距极距是指沿定子铁心内圈，每个磁极所占的范围，可用长度表示，也可用槽数表示，则极距：式中：Z——定子铁心总槽数P---磁极对数2、节距节距也称跨距，指的是每把线圈两个有效边之间的距离，用槽数表示。

当线圈节距等于极距时称为全节距；当线圈节距小于极距时称为短节距。

一般单速电动机多采纳短节距，由于可以改善电磁性能，又节约导线材料。

3、每极每相槽数。

定子绕组在每个磁极下，每一相所占的槽数称为每极每相槽数。

表示：m:相数把属于同一相的q 只线圈按肯定方式串联成组，称为极相组，通常在绕线时一次绕成，然后分别嵌装单层绕组,每相的极相组数等于极对数。

4、电角度计量电磁关系的角度称为电角度。

电角度=极对数× 机械角度。

电动机的空间机械角度都是360度。

但不同磁极对数的电动机其电角度不同。

不论电动机有几个磁极，一对磁极即占有360度电角度；一个极距为180度电角度。

相带所谓的相带，就是每极每相所占的电角度，大家知道，三相电动机所产生的旋转磁场是定子三相绕组的合成磁场，因此在每对磁极所占据范围内均应有三相绕组的有效边。

通常把每对磁极下绕组平均分成六个区段。

并把每极下的三个区段分A.B.C三相。

由于一个极距为180度，所以每一相带电角度为60度。

一般状况下，三相单速电动机绕组都绕成60度相带。

二、异步电动机绕组1、绕组种类三相异步电动机定子绕组均属于分布绕组，它的种类结构也较简单多样，主要分为单层绕组，双层绕组等多种。

所谓单层绕组就是每个定子槽中只嵌线圈的一个有效边，因此线圈的绕制和嵌线都比较便利，而且还没有层间绝缘，槽满率较高，不会发生槽内相间短路，但每个线圈的两个端部不易处理整齐。

电气性能也较差，绕组的线圈数等于总槽数的一半。

所以一般应用于小容量的电动机中。

双层绕组的每一个槽都嵌上下两个线圈的有效边，槽的利用率较高，电气性能也得到了提高，因此一般应用于大容量的异步电动机定子绕组。

三相异步电动机组成部分及作用
三相异步电动机由定子、转子、绕组和电源组成。

1. 定子：定子是电动机的静部分，由一组定子绕组组成，通常是三相绕组。

定子绕组在电源的激励下会产生旋转磁场，进而驱动转子运动。

2. 转子：转子是电动机的动部分，通常由铸铁或铝合金等导电材料制成。

转子一般是一个由许多导体（通常是铜条）构成的圆柱体，它在定子的旋转磁场作用下会产生感应电动势和电流，从而与定子旋转磁场相互作用，完成能量转换。

3. 绕组：绕组是电动机中的导线，分为定子绕组和转子绕组。

定子绕组通常是三相绕组，用来产生旋转磁场。

转子绕组则用来产生感应电流，从而使转子与旋转磁场相互作用。

根据绕组的接法不同，电动机可以分为星形接法和三角形接法。

4. 电源：电源提供电动机所需的电能。

三相异步电动机通常由三相交流电源供电，通常为工业电源（例如380V或660V，
50Hz或60Hz）。

电源通过定子绕组激励产生的旋转磁场，驱
动转子的旋转。

综上所述，定子产生旋转磁场，转子在旋转磁场下感应电流并与旋转磁场相互作用，完成能量转换，最终实现电动机的运动。

三相永磁同步电机的结构组成三相永磁同步电机是一种常见的电动机类型，由多个部件组成。

下面将详细介绍三相永磁同步电机的结构组成。

1. 定子：三相永磁同步电机的定子由三个定子绕组组成，每个绕组分别与三相交流电源相连。

定子绕组通过电流产生旋转磁场，与转子磁场相互作用产生转矩。

2. 转子：三相永磁同步电机的转子由多个磁铁组成，这些磁铁通常是永磁体材料制成。

转子的磁铁产生一个恒定的磁场，与定子绕组的旋转磁场相互作用产生转矩。

3. 轴承：三相永磁同步电机的轴承用于支撑转子和定子，使其可以自由旋转。

轴承通常采用滚珠轴承或滑动轴承。

4. 端盖：三相永磁同步电机的端盖固定在电机的两端，起到固定定子和转子的作用。

端盖通常由金属材料制成，具有良好的机械强度。

5. 风扇：三相永磁同步电机的风扇用于冷却电机。

当电机运行时，会产生热量，风扇通过将空气吹过电机表面，以散热并保持电机的工作温度。

6. 热保护器：三相永磁同步电机通常配备热保护器，用于监测电机的温度。

当电机温度超过设定值时，热保护器会切断电源，以防止电机过热损坏。

7. 端子盒：三相永磁同步电机的端子盒用于连接电源和控制系统。

端子盒通常位于电机的一侧，提供连接电源和控制信号的接口。

8. 外壳：三相永磁同步电机的外壳用于保护电机内部的部件，并提供机械强度。

外壳通常由金属材料制成，具有良好的耐腐蚀性和防护性能。

总结起来，三相永磁同步电机的结构组成包括定子、转子、轴承、端盖、风扇、热保护器、端子盒和外壳等部件。

这些部件相互配合，通过电流、磁场和机械转动等作用，实现电机的正常运行。

三相永磁同步电机广泛应用于电动汽车、工业设备和家用电器等领域，具有高效率、高转矩密度和响应速度快等优点。
