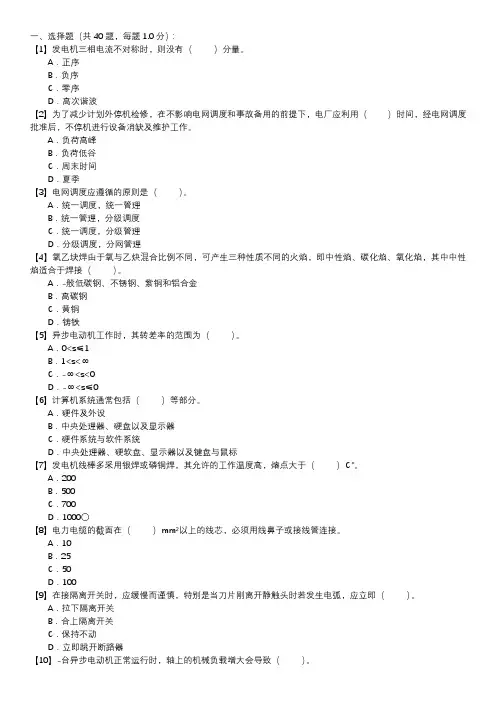

一、选择题(共 40 题,每题 1.0 分):【1】发电机三相电流不对称时,则没有()分量。
A.正序B.负序C.零序D.高次谐波【2】为了减少计划外停机检修,在不影响电网调度和事故备用的前提下,电厂应利用()时间,经电网调度批准后,不停机进行设备消缺及维护工作。
A.负荷高峰B.负荷低谷C.周末时间D.夏季【3】电网调度应遵循的原则是()。
A.统一调度,统一管理B.统一管理,分级调度C.统一调度,分级管理D.分级调度,分网管理【4】氧乙块焊由于氧与乙炔混合比例不同,可产生三种性质不同的火焰,即中性焰、碳化焰、氧化焰,其中中性焰适合于焊接()。
A.-般低碳钢、不锈钢、紫铜和铝合金B.高碳钢C.黄铜D.铸铁【5】异步电动机工作时,其转差率的范围为()。
A.0<s≤1B.1<s<∞C.-∞<s<0D.-∞<s≤0【6】计算机系统通常包括()等部分。
A.硬件及外设B.中央处理器、硬盘以及显示器C.硬件系统与软件系统D.中央处理器、硬软盘、显示器以及键盘与鼠标【7】发电机线棒多采用银焊或磷铜焊,其允许的工作温度高,熔点大于()℃。
A.200B.500C.700D.1000〇【8】电力电缆的截面在()mm²以上的线芯,必须用线鼻子或接线管连接。
A.10B.25C.50D.100【9】在接隔离开关时,应缓慢而谨慎,特别是当刀片刚离开静触头时若发生电弧,应立即()。
A.拉下隔离开关B.合上隔离开关C.保持不动D.立即跳开断路器【10】-台异步电动机正常运行时,轴上的机械负载增大会导致()。
A.转差率上升,电流增大B.转差率下降,电流减小C.转差率上升,电流减小D.转差率下降,电流增大【11】4在解脱触电者脱离低压电源时,救护人不应()。
A.站在干燥的木板车上B.用木棒等挑开导线C.切断电源D.用金属杆套拉导线【12】如果双鼠笼异步电动机的外笼条断裂,更换导条时一般用()。

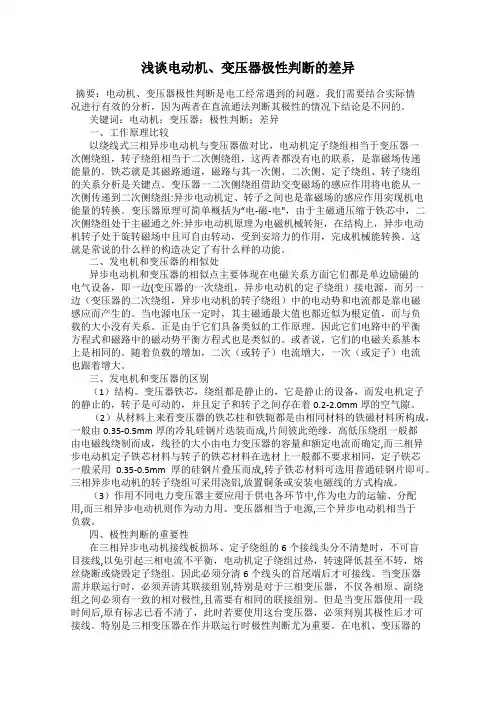

浅谈电动机、变压器极性判断的差异摘要:电动机、变压器极性判断是电工经常遇到的问题。
我们需要结合实际情况进行有效的分析,因为两者在直流通法判断其极性的情况下结论是不同的。
关键词:电动机;变压器;极性判断;差异一、工作原理比较以绕线式三相异步电动机与变压器做对比,电动机定子绕组相当于变压器一次侧绕组,转子绕组相当于二次侧绕组,这两者都没有电的联系,是靠磁场传递能量的。
铁芯就是其磁路通道,磁路与其一次侧、二次侧、定子绕组、转子绕组的关系分析是关键点。
变压器一二次侧绕组借助交变磁场的感应作用将电能从一次侧传递到二次侧绕组:异步电动机定、转子之间也是靠磁场的感应作用实现机电能量的转换。
变压器原理可简单概括为“电-磁-电",由于主磁通压缩于铁芯中,二次侧绕组处于主磁通之外:异步电动机原理为电磁机械转矩,在结构上,异步电动机转子处于旋转磁场中且可自由转动,受到安培力的作用,完成机械能转换。
这就是常说的什么样的构造决定了有什么样的功能。
二、发电机和变压器的相似处异步电动机和变压器的相似点主要体现在电磁关系方面它们都是单边励磁的电气设备,即一边(变压器的一次绕组,异步电动机的定子绕组)接电源,而另一边(变压器的二次绕组,异步电动机的转子绕组)中的电动势和电流都是靠电磁感应而产生的。
当电源电压一定时,其主磁通最大值也都近似为根定值,而与负载的大小没有关系。
正是由于它们具备类似的工作原理。
因此它们电路中的平衡方程式和磁路中的磁动势平衡方程式也是类似的。
或者说,它们的电磁关系基本上是相同的。
随着负载的增加,二次(或转子)电流増大,一次(或定子)电流也跟着增大。
三、发电机和变压器的区别(1)结构。
变压器铁芯,绕组都是静止的,它是静止的设备,而发电机定子的静止的,转子是可动的,并且定子和转子之间存在着0.2-2.0mm厚的空气隙。
(2)从材料上来看变压器的铁芯柱和铁轭都是由相同材料的铁磁材料所构成,一般由0.35-0.5mm厚的冷轧硅钢片迭装而成,片间彼此绝缘,高低压绕组一般都由电磁线绕制而成,线径的大小由电力变压器的容量和额定电流而确定,而三相异步电动机定子铁芯材料与转子的铁芯材料在选材上一般都不要求相同,定子铁芯一般采用0.35-0.5mm厚的硅钢片叠压而成,转子铁芯材料可选用普通硅钢片即可。
技术与应用A PPLICATION145OCCUPATION2015 10三相异步电动机定子绕组的嵌线方法文/刘 妍摘 要:三相异步电动机定子绕组的嵌线对于中职学生来说是一项非常重要的技能。
把电动机的定子绕组嵌入定子铁芯槽内,是学生在实操过程中迫切需要解决的问题,也是我们一体化教师为学生考虑的问题。
本文现以几种典型的三相异步电动机为例,介绍三相异步电动机定子绕组嵌线的方法。
关键词:定子绕组 嵌线 端部接线三相异步电动机的定子绕组是电动机定子的主要组成部分,也是电动机的电路部分。
因为它将通过电磁感应实现电能向机械能的转换,因此可以把三相定子绕组说成是三相异步电动机的心脏。
电动机在使用过程中,出现故障最多的就是定子绕组,当定子绕组严重损坏,无法做局部修复时,就要把原绕组整体拆掉,重新嵌放新的绕组。
了解定子绕组的嵌线工艺、连线方法,对电动机的制造和维修都是十分必要的。
三相定子绕组(U 相、V 相、W 相)中的每一相由许多个线圈按一定的规律嵌放在定子铁心槽内,它可以是单层的,也可以是双层的,也可以是全节距的也可以是短节距的。
现以几种典型的三相异步电动机为例,介绍一下三相异步电动机定子绕组嵌线的方法。
一、24槽4极全节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、反二、吊二”。
例如:嵌第1、2槽,空第3、4槽,嵌第5、6槽,先将第6槽线圈的另一个有效边反到24槽,再将第5槽线圈的另一个有效边反到23槽……在嵌入第一组线圈有效边的第1、2槽后把它们另一有效边19、20槽先行吊起。
2.端部接线方法电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序排列,并按:“首尾相连”的串连接法进行连接。
二、24槽2极短节距三相异步电动机1.嵌线方法此绕组嵌线方法可归纳为“嵌二、空二、嵌二、空二、吊四、嵌二、反二”。
例如:嵌第1槽、2槽,空第3槽、4槽,嵌第5、6槽,空7、8槽,在嵌入第1、2槽和5、6槽后把它们另一有效边先行吊起,然后将嵌入第9、10槽的另一个有效边反到第23、24槽,空第11、12槽,以后就按嵌二反二空二的规律嵌下去……2.端部接线方法整台电动机定子绕组全部嵌好后将线圈连接,从展开图端部可以得出:找同相顺序隔二,找临相顺序隔一,并按:“首首相连,尾尾相连”的反串连接法进行连接。
电工电子技术实验指导书实验一日光灯电路及功率因数的改善一、实验目的1⒉⒊⒈数字万用表⒉交流电流表⒊ZH-12电学实验台⒋日光灯管、镇流器、电容器、起辉器⒈日光灯电路由灯管、启动器和镇流器组成,如图5-1①日光灯:灯管是内壁涂有荧光物质的细长玻璃管,管的两端装有灯丝电极,灯丝上涂有受热后易发射电子的氧化物,管内充有稀薄的惰性气体和少量的水银蒸汽。
它的起辉电压是400~500V,起辉后管压降只有80V左右。
因此,日光灯不能直接接在220V图5-1②启辉器:相当于一个自动开关,是由一个充有氖气的辉光管和一个小容量的电容器组成。
辉光管的两个金属电极离得相当近,当接通电源时,由于日光灯没有点亮,电源电压全部加在启动器辉光管的两个电极之间,使辉光管放电,放电产生的热量使到“U”形电极受热趋于伸直,两电极接触,这时日光灯的灯丝通过电极与镇流器及电源构成一个回路。
灯丝因有电流通过而发热,从而使氧化物发射电子。
同时,辉光管两个电极接通时,电极间的电压为零,辉光放电停止,倒“U”形双金属片因温度下降而复原,两电极分开,回路中的电流突然被切断,于是在镇流器两端产生一个瞬间高压。
这个高感应电压连同电源电压一起加在灯管的两端,使热灯丝之间产生弧光放电并辐射出紫外线,管内壁的荧光粉因受紫外线激发而③镇流器:它的作用一是在灯管起燃瞬间产生一高电压,帮助灯管起燃;二是在正常工作时,限制电⒉在电力系统中,当负载的有功功率一定,电源电压一定时,功率因数越小,线路中的电流就越大,使线路压降、功率损耗增大,从而降低了电能传输效率,也使电源设备得不到充分利在用户中,一般感性负载很多。
如电动机、变压器、电风扇、洗衣机等,都是感性负载其功率因数较低。
提高功率因数的方法是在负载两端并联电容器。
让电容器产生的无功功率来补偿感性负载消耗的无功功率以减少线路总的无功功率来达到提高功率因数的目的。
四、实验内⒈⒉按图5-2图5-2改善功率因数实验电路图注意:①此实验系强电,一定请指导教师检查无误后,方可通电实验。
电气控制系统安装与调试实训指导书班级:学号:姓名:成绩:目录1、实训项目一三相异步电动机的拆装2、实训二低压电器元件的结构、原理和接线3、实训三万用表、兆欧表的使用方法及三相异步电动机绕组的首尾端的判别4、实验四基本控制线路的接线练习5、实训五三相异步电动机Y-△降压启动控制线路6、实训六电动葫芦电气控制箱接线与调试7、实训七变频器参数与PLC程序修改、调试上传下载8、实训八桥式起重机电气设计与调试实训项目一三相异步电动机的拆装一、实训目的三相异步电动机在检修中经常需要拆装,如果拆装时操作不当,就会损坏零部件,反而使电动机损坏,修理质量就得不到保证。
因此,必须学会选择正确的拆装方法,并掌握电动机的拆装技术。
二、电动机的拆卸1.准备(1) 准备各种工具:扳手、拔轮器(拉具)等。
(2) 拆卸前作好记录:在线头、端盖等处作好标记,便于装配。
2.拆卸步骤(1) 拆开轴伸端负载;(2) 拆卸皮带轮或连轴器;(3) 拆卸风罩和风叶;(4) 拆卸轴承盖和端盖;(5) 抽出转子。
3.主要零部件的拆卸工艺要点(1) 皮带轮或联轴器的拆卸。
首先,在皮带轮或连轴器的轴伸端上做好尺寸标记,再拆开电动机的端接头,然后把皮带轮或连轴器上的定位螺钉或销子松脱取下,用两爪或三爪拉具把皮带轮或连轴器慢慢地拉出来,使用拉具时丝杠尖端必须对准电动机轴端的中心,使其受力均匀,便于拉出来,如图10-12所示。
若拉不出来,切勿硬卸,可在定位螺钉孔内注入煤油,待数小时后再卸,如仍拉不出来,可用喷灯在皮带轮或连轴器四周加热,使其膨胀后迅速拉出。
但加热温度不能过高,以防转轴变形,禁止用手锤直接敲打皮带轮或连轴器,以免皮带轮或连轴器碎裂、转轴变形或端盖等受损。
图2-1 电动机皮带轮或连轴器的拆卸(2) 风罩和风叶的拆卸。
首先,把外风罩螺栓松脱,取下风罩,然后把转轴尾部风叶上的定位螺栓或销子松脱取下,用金属棒或手锤在风叶四周均匀地轻敲,风叶就可以松脱下来,小型异步电动机的风叶一般不用卸下,可随转子一起抽出。
实验三三相鼠笼异步电动机实验【实验名称】三相鼠笼异步电动机实验【实验目的】1.掌握三相异步电机的负载试验的方法。
2.用直接负载法测取三相鼠笼异步电动机的工作特性。
3.测定三相鼠笼型异步电动机的参数【预习要点】1.异步电动机的工作特性指哪些特性?2.异步电动机的等效电路有哪些参数?其物理意义是什么?3.工作特性和参数的测定方法。
【实验项目】1.测量定子绕组的冷态电阻。
2.判定定子绕组的首末端3.测取三相异步电动机的运行特性【实验设备及仪器】【实验方法及步骤】1.测量定子绕组的冷态直流电阻。
准备:将电机在室内放置一段时间,用温度计测量电机绕组端部或铁芯的温度。
当所测温度与冷动介质温度之差不超过2K 时,即为实际冷态。
记录此时的温度和测量定子绕组的直流电阻,此阻值即为冷态直流电阻。
(这里默认室温20℃即为实际冷态)测量线路如图3-1。
其中:1S ,2S :双掷开关,位于NMEL-05R :四只900Ω和900Ω联(NMEL-03)。
A 、V 表,或采用NMEL-06屏上。
量程的选择:为50mA 时电压约为2.5伏,所以直流电压表量程用20V 档,实验开始前,合上开关1S ,断开开关2S ,调节电阻R 至最大(3600Ω)。
分别合上绿色“闭合”按钮开关和220V 直流可调电源的船形开关,按下复位按钮,调节直流可调电源及可调电阻R ,使试验电机电流不超过电机额定电流的10%,以防止因试验电流过大而引起绕组的温度上升,读取电流值,再接通开关2S 读取电压值。
读完后,先打开开关S2,再打开开关S1。
调节R 使A 表分别为50mA ,40mA ,30mA 测取三次,取其平均值,测量定子三相绕组的电阻值,记录于表3-1中。
表3-1 室温℃绕组I 绕组Ⅱ绕组ⅢI(mA)U(V)R(Ω)注意事项:(1)在测量时,电动机的转子须静止不动。
(2)测量通电时间不应超过1分钟。
2.判定定子绕组的首未端先用万用表测出各相绕组的两个线端,将其中的任意二相绕组串联,如图3-2所示。
判断电动机定子绕组首末端的方法
一般电动机定子的绕组首.末端均引到出线板上,并采用符号U1.V1.W1表示首端,U2.V2.W2表示末端。
电动机定子绕组的六个线头可以按其铭牌上的规定接成"Y"形或"△"形。
但实际工作中,常会遇到电动机三组定子绕组引出线的标记遗失或首.末端不明的情况,此时可采用以下几种方法予以判别。
⒈用小灯泡和电池法
①先判断电动机同一相绕组的两线端。
用两节干电池和一小灯泡串联,一头接在定子绕组引出的任一根线头上,然后将另一头分别与其它五根线头相接触,如果接触某一引出线端时灯泡亮了,则说明与电池和灯泡相连的两根线端属于同一组,按此法再找出另外两相绕组的两根同相线端,并一一做好标记。
②将任意两相绕组与小灯泡三者串联成一个回路,将第三相绕组的一端串联一电池,另一线与电池的另一极碰触一下,如果灯泡发亮(根据变压器原理,串联两相绕组的瞬间感应电势是相迭加的,所以灯泡发亮),则表明两相绕组是首末串联,即与灯泡相连的两根线端,一根是第一根的首端U1,另一根线端是第二相的末端V2,若灯泡不亮,则说明两相串联绕组所产生的瞬间感应电势是相减的,其大小相等.方向相反,使得总感应电势为零,故灯泡不亮。
这表明与灯泡相连的两根线端都分别是两相绕组的首端U1和V1(或者认为是末瑞U2与V2也可以),并做好首末端的标记。
③将已判知首末端的一相绕组与第三相绕组串联,再照上述方法判别
出第三相绕组的首末端,最后都做上U1~W2的首末端标记,以便接线。
在上述方法中,应当注意灯泡的额定电压与电池电压要相配合,否则会因电流太小,使灯泡该亮而没有亮,造成误判,所以,应把两相串联绕组的线端对调一下,再测试一次,若两次灯泡均不发亮,则说明感应电流太小,适当增加电池节数(增高电压)或更换一只额定电压更小的灯泡即可。
同样道理,也可采用220V或36V的交流电源和白炽灯来代替电池和小灯泡。
但为了防止过高的感应电势烧坏灯泡和绕组,应将灯泡和电源对调串入绕组中,即原单相绕组处(串联电地处)接入白炽灯,原两相绕组串联灯泡处换接入交流电源,判别方法与前述相同,但要特别注意安全,同时应注意,换用交流电源后,接通绕组线圈的时间应尽量缩短,以免线圈过热,影响其绝缘。
⒉用万用表和电池法
①用万用表电阻挡代替电池与小灯泡,测出各相绕组的两根线端,电阻值最小的两线端为一相绕组的线端。
②将万用表选择开关切换三测直流电流档(或直流电压档也可以),量程可小些,这样指针偏转自明显。
将任意一组绕组的两个线瑞先标上首端U1和末端U2的标记并接到万用表上,并且指定首端U1接万用表的"-"端上,末端U2接天用表的"+"端上。
再将另一相绕经的一个线端接电池的负极,另一经端去碰触电池正极,同时注意观察表针的瞬间偏转方向,若表针正向偏移(向右转动),则与电池正极碰期的那根线端为首端,与电池负极往连接的一根线端为末端,做好首末端标记V1和V2。
若万用表指针瞬间反向偏移(向左转动)则该相绕组的首末端与上述到别正好相反。
③万用表与绕组的接线不动,用上述同样的方法判别第三相绕组的首
末端。
该方法的原理也是利用变压器的电磁感应原理。
需注意的是观察电池接通时那一瞬间的万用表指针的偏转方向,而不应是电池断开绕组时的瞬间万用表的指针偏转变化。
⒊利用电动机转子的剩磁和万用表法
①用万用表电阻挡判别出同一相绕组的两线端,方法同前。
②将三相绕组并联在一起,用万用表的毫安档或低电压档测量并联绕组两端的电流或电压,同时转动转子一下,如果万用表指针不动,则表明是定子绕组的三个首端(U1.V1.W1)并联在一起,三个未端(U2.V2.W2)并联在一起。
若万用表指针转动,则说明不是首端相并和末端相并,此时应一相一相地将每相绕组调一个头,观察表针情况,直到万用表指针不动为止,便可做好首末端标记。
