云台解码器使用说明

摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。

协议自动识别。

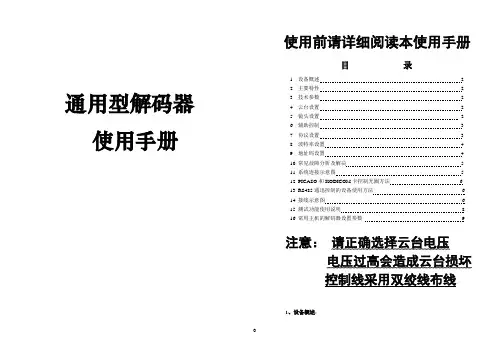

通用型解码器使用手册使用前请详细阅读本使用手册目录1.设备概述 22.主要特性 23.技术参数 24.云台设置 25.镜头设置 26.辅助控制 37.协议设置 38.波特率设置 49.地址码设置 410.常见故障分析及解决 511.系统连接示意图 512.PICASO和KODICOM卡控制光圈方法 613.RS485通迅控制的设备使用方法 614.接线示意图 615.测试功能使用说明816.常用主机的解码器设置参数9注意：请正确选择云台电压电压过高会造成云台损坏控制线采用双绞线布线1、设备概述:解码器是监控系统中控制云台、镜头、电源、雨刷、灯光的一种前端设备，控制键盘、矩阵或计算机系统通过解码器可实现对云台、镜头、辅助功能的控制。

采用RS485或曼彻斯特码通迅兼容多种控制协议，具有防雷击、抗干扰电路设计。

2、主要特性：●采用抗干扰性强的PIC单片机，CPU内置看门狗电路，通讯全光隔离。

●采用了防高压、静电、雷击设计，在软件上采用了通迅干扰自动复位技术。

●本机提供AC220V、AC24V、DC12V三组电源供摄像机等设备使用。

●云台电压AC220V和AC24V可选择（出厂为AC24V）。

●镜头电压6－12 V可调（出厂为8V），用于调整镜头速度的快慢。

●两组辅助开关，可以用于控制灯光、雨刷或摄像机电源。

●支持多种控制协议、多种通迅波特率选择，0－64－256个地址设定3、技术参数：防水性能：全密封设计，可水下工作解码器电源：AC220V / 50HZ 50W云台电压：AC220V、AC 24V可选云台功率：AC220V／2A 或AC24V／1.2A镜头电压：5－12V可调/650MA可提供电源：AC220V/2A、AC24V／1.2A、DC12V／600mA辅助开关：2个常开开关AUX1和AUX2，容量为AC220V／5A通迅方式：RS485、AD曼码支持协议：多种协议（可为用户定做）温度范围：室外型－40℃~85℃传输距离：1200M-1500M（受电缆种类和控制主机限制）节点数量：32／128／1024（增加通迅分配器）地址码范围：，0－63－255（可为用户定做）4．云台设置：可以控制云台的上、下、左、右、自动。

TS110R解码器使用文档（V 1.0.0）Topsee Technologies Co., Ltd.All rights reserved修订记录Date Version Editor Description 2009-07-06 V 1.0.0 胡建华初稿简介天视通网络视频解码器V1.00(以下简称解码器)是一款专为安防行业度身定做的云台解码器，设备采用了高性能的数字处理器,由视频解码模块、以太网接口以及模拟视频输出接口构成。

解码器支持通过浏览器（Internet Explore）访问，完成各项查询配置，以及在线升级功能。

解码器通过以太网接口，获得用户指定的MPEG4格式的流媒体并将数据解码，解码获得的模拟视频数据将在电视机上显示。

此外，解码器能够处理云台协议 (PELCO-D、PELCO-P、SAMSUNG等) 控制命令。

采用了运算速度更快的数字处理器，能够快速压缩尺寸更大更加清晰的画面，采用了嵌入的服务器，完全脱离PC平台，系统调度效率高，代码固化在FLASH 中，系统运行稳定可靠。

支持通过浏览器（Internet Explore）进行远程图像访问。

产品特点：* MPEG4视频压缩标准；* 支持D1和CIF两种尺寸；* 内嵌Web Server，全面支持Internet Explore监视、配置、升级* 10/100M以太网接口支持* 支持IO接口连接其他外设* RS485接口，网络透明通道连接，客户端可通过解码器的透明通道控制* 支持多个用户同时访问建议机器配置：CPU 3.0GHz, 1G内存， 128M独立显存，2.1声卡，Audio输出，Mic输入，Windows2000/XP/2003,Microsoft IE 6.0。

本手册是根据当前发布软件编写，由于软件更新，修改和升级，以及设备的升级，可能造成手册描述的技术问题存在不准确或不完善的地方，敬请谅解。

手册会定期更新，恕不另行通知。

在闭路监控系统中，解码器是一个重要的前端控制设备。

在主机的控制下，解码器可使云台、镜头、雨刮器和照明灯等前端设备产生相应的动作。

解码器电路板正面示意图本解码器可用RS232或RS485两种方式进行控制。

在距离较近（小于100米）且云台数量不多（少于4个）时，可直接用RS232方式进行控制。

在距离较远或云台数量较多时，需用RS485方式进行控制。

工程上建议使用RS485方式，其最远控制距离可达1200米，总线最多可驱动64个负载，即64个解码器可并接在同一RS485总线上。

本解码器的RS485总线具有瞬变电压抑制功能，能防雷电和抗静电放电冲击。

此外，解码器的所有输出均具有短路保护功能。

一旦输出短路，内部电路将自动切断输出电流。

此时应断开供电电源，确保排除短路故障，等待30秒后重新上电，解码器即可重新恢复正常工作。

此功能对设备具有良好的保护作用。

接线及调试说明：在完成所有连接之前，请不要接通电源，在确保连接无误后方可通电！(1)～POWER(黄色端子)为解码器电源输入，一般应接入～220V电源。

有些解码器应特殊要求，已改为～24V供电方式，则应接入～24V电源，而禁止接入～220V电源。

接入正确电源后，解码器右侧上方的红色电源指示灯亮起。

否则应检查电源接插件P1、P2和保险丝（5A）。

(2)RS232、RS485为通信接口，使用时只能连接其中之一。

接入RS232时，要注意正负极性，一般计算机的9针RS232串口输出的3脚为正，5脚为负，开机后这两根控制线不能短路，否则极易损坏计算机的串口；接入RS485时，也应按RS485的极性正确连接。

(3)云台、镜头控制线的接法如示意图所示，左面两排接线端子对应标志接上即可。

云台控制电压由JX1引出的接插件进行选择。

当该接插件与P3相接时，可控制～220V云台；与P4相接时，即可控制～24V云台。

解码器出厂时，设置为控制～24V云台。

(4)镜头控制电压可由电位器VR1进行无级调节，范围为5V—12V。

301云台解码器使用说明书（中文版第一版）一技术参数工作电压：AC 24V± 10% 50HZ/60H乙工作电流：输入交流1850MA（含云台电流）。

环境温度：全天候、-30 °C — + 70 C、相对湿度90%RH 。

镜头电压：DC 12V和DC6V电流200MADC6V/DC12V 通过板上跳线帽选择。

镜头控制：光圈、聚焦、变倍。

云台电压：AC 24V/1000MA云台控制：上、下、左、右、自动（左上、左下、右上、右下）。

摄像机电源：DC 12V/500MA通信接口：标准RS-485;自带120欧终端电阻。

支持协议：多种常用协议，可为用户定制协议。

地址数量：64个地址，可扩充（加设备）。

板尺寸：80X90 （mr）二系统概述:1•解码器是与监控系统配套使用的一种前端控制设备，可控制球机、室内外交流24V云台、电动三可变（电压为6V或12V）镜头；提供摄像机电源等。

2•使用通用的RS- 485通讯接口；兼容多种常用的控制协议；自带120欧匹配电阻。

3•可提供稳定的12V直流电源（500MA供摄像机及红外灯使用。

4•具有超强的防雷、抗死机性能，性价比极高，适用于各款数字硬盘录像系统、矩阵系统、键盘、PC控制等设备。

三.云台：1 •可控制云台的种类:可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行，支持左上、左下、右上、右下；室内外水平云台的左、右和自动运行。

2.云台电压：本机支持24 V的交流云台，不支持“ AC220V的云台。

3•云台的保险措施：本机使用自恢复保险丝，如云台接错线（即云台控制线的公共线接到其它的接口上如自动、上、下、左、右），云台工作时自恢复保险丝就会自动关断电路，保护云台不致烧毁。

本系统有完善的保险措施，共使用六个自恢复保险丝：RS-485通讯接口保险丝250V/120MA二个、系统总保险丝（含云台供电保险）1850MA —个、摄像机电源保险丝750MA一个、系统控制部分保险丝300M1个、镜头保险丝200M1个。

解码器使用说明书(中文版)注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。

为确保本机的正常散热，应避开通风不良的场所。

本机应水平安装，为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。

小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。

避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。

2.避免电击和失火使用说明书切记勿用湿手触摸电源开关和本机。

勿将液体溅落在本机上，以免造成机器内部短路或失火。

（中文版第二版）勿将其它设备直接放置于本机上部。

当本机的电源线与电源插座连接后，即使未启动本机，机器内部仍有电压。

安装过程中进行接线或改线时，都应将电源断开，预防触电。

接通本机电源后，露在外面的接线端子有危险电压，切记勿触碰。

重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。

清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。

不得在电源电压过高和过低的场合下使用该本机。

务请通读本使用说明书，以便您掌握如何正确使用本机。

当您读本说明书后，请把它妥善保存好，以备日后参考。

如果需要维修，请在当地与经本公司授权的维修站联系。

环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。

Copyright 2000-2005. All Rights Reserved.智能解码控制器产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介； PTZ Intelligent Controller1. 设备概述智能型解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台、电动变焦镜头、摄像机、灯光和雨刷。

控制方式为RS-485，兼容多种控制协议。

智能型解码器具有超强抗死机性能，镜头电机保护、自动匹配控制协议的功能，还具有直流12V 输出、交流24V 输出。

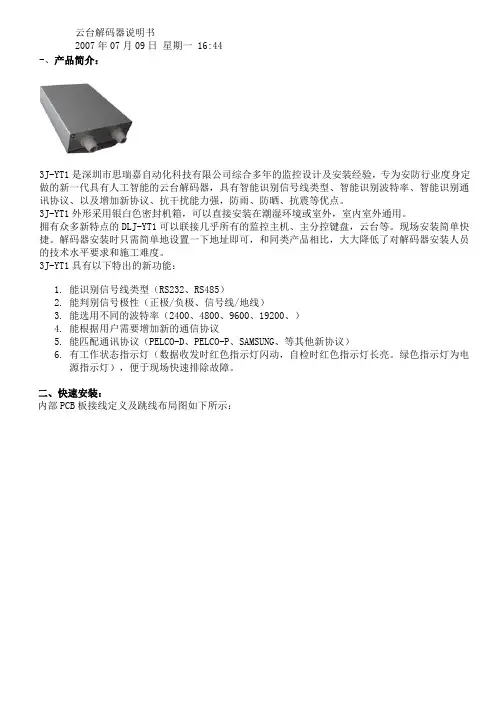

云台解码器说明书2007年07月09日星期一 16:44-、产品简介：3J-YT1是深圳市思瑞嘉自动化科技有限公司综合多年的监控设计及安装经验，专为安防行业度身定做的新一代具有人工智能的云台解码器，具有智能识别信号线类型、智能识别波特率、智能识别通讯协议、以及增加新协议、抗干扰能力强，防雨、防晒、抗震等优点。

3J-YT1外形采用银白色密封机箱，可以直接安装在潮湿环境或室外，室内室外通用。

拥有众多新特点的DLJ-YT1可以联接几乎所有的监控主机、主分控键盘，云台等。

现场安装简单快捷。

解码器安装时只需简单地设置一下地址即可，和同类产品相比，大大降低了对解码器安装人员的技术水平要求和施工难度。

3J-YT1具有以下特出的新功能：1.能识别信号线类型（RS232、RS485）2.能判别信号极性（正极/负极、信号线/地线）3.能选用不同的波特率（2400、4800、9600、19200、）4.能根据用户需要增加新的通信协议5.能匹配通讯协议（PELCO-D、PELCO-P、SAMSUNG、等其他新协议）6.有工作状态指示灯（数据收发时红色指示灯闪动，自检时红色指示灯长亮。

绿色指示灯为电源指示灯），便于现场快速排除故障。

二、快速安装：内部PCB板接线定义及跳线布局图如下所示：安装步骤1：联接信号线：将主机过来的信号线接入解码器中标有“RS485+和RS485-”的接线端子上，三芯接口的中间脚为屏蔽地输入端，可以不接。

安装步骤2：联接云台控制线将云台的各条控制线一一接入解码器上标注“上（up）、下(down)、左(left)、右(right)、自动(auto)”的各个接线端上。

云台的公共线只能接“上”旁边的“公共(com)”接线端，不能接“IRIS”旁边的公共端。

安装步骤3：联接云台、摄像头、镜头电源：A、云台电源：解码器可驱动交流24V云台或220V云台。

如果接24V交流云台，不必做任何变动。

如果接220V交流云台，把“云台工作电压选择”的跳线冒拔出换到220V的跳线上。

使用前请详细阅读本说明书目录一. 主要特点┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3二. 技术参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3三. 主要性能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈31.镜头电压的调整┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈32.协议设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈43.波特率设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈54.地址码设置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5四. 系统接线示意图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈7五. 解码器接线示意图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈8六. 常用主机的解码器设置参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈9七. 解码器手动测试功能使用说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10八. 常用故障分析及解决方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈11警告：1.本产品升级或参数有调整，恕不另行通知。

在保修期内请勿私自拆机或更换元器件！为防止起火或触电，切勿将本机倒置或置于有水或潮湿的地方！2.使用本设备前，请详细核对云台电压，出厂默认为24V。

3.使用前请详细阅读说明书，并选择正确的接线方式，以免对您的设备造成损坏。

4.进行协议波特率设置时，请断电3秒钟后再通电，以便主机进行确认。

本解码器是安防监控系统中的一种前端设备，通过操作软件（控制键盘等）对云台、摄像机镜头、电源、雨刷、灯光的控制。

一. 主要特点：●采用PIC单片机设计，本产品兼容多种协议，具有抗雷击抗干扰电路，产品采用工业级元器件，主控部分选用进口优质元器件，保证本机长时间高效运作。

●本机具备防高压、静电、雷击功能、采用多重线路保护。

●本机有多种电源可供外部设备使用（摄像机，云台等）。

如：AC220V、AC24V、DC12V。

●可选择云台电压，通过AC24V——AC220V开关选择电压以匹配云台电压。

二.技术参数：工作电压：AC220V±10%工作电流： AC100mA（不含云台工作电流）功率： 30W -50W环境温度： -30℃-70℃工作温度：≤50℃工作寿命：继电器20万次、元器件8年镜头电压： DC6V-12V（可调）镜头控制：光圈、焦距、变倍云台电压： AC24V/AC220V（可选）云台控制：上、下、左、右、自动摄像机电源：DC12V，800mA通讯方式：RS-485 半双功辅助开关： 2组（2常开触点AUX1 AUX2控制雨刷，灯光等）适用环境：室内外通用机箱材料：金属协议：兼容多种协议，多种波特率（0-64位地址设定）电压调节开关：内置12V-14V电压调节功能节点数量： 32/128/1024信号传输距离：1500米（以外部影响而定，距离过长增加中继器）三.主要性能：1.镜头电压的调整通过对电位器的调整（6V～12V），实现对摄像机镜头的光圈、焦距、变倍的控制，电压高，镜头动作加快；电压低，镜头动作放慢，出厂设定为8.5V-9V※2.四位拨码开关的设置（协议开关的设置） ON=1 OFF=0序号协议拨码开关位置波特率适用范围备注1 PELCO-DHCPELCOD-2400派尔高系列/康银主机HC-96002 PELCO-P 9600 派尔高主机德加拉主机地址从0开始3 PIH1016 (利凌) 2400 利凌矩阵4 HY 9600 德加拉、康银系列5 B01 9600 维多、明景6 RM110／S1601 9600 诚丰系列/三乐系列7 HN-C 9600 华南光电系列8 SAMSUNG 9600 三星9 银信V1200／9600 银信矩阵地址码从0开始10 SANTACHI-450/9600卡拉特KDT348矩阵48009600/4800三立矩阵卡拉特矩阵KDT304-480011 VICON( surveyor99) 4800 PICO2000系统唯康主机12 KODICOM–RXKRE-301RX9600PICASO主机KODICOM主机增加光圈控制/十进制地址码13 DH大华/／KCL 9600/19200大华、凯创、录林王嵌入式DH=9600KCL=1920014 红苹果9600 红苹果矩阵15 NEOCAM 9600 耐康姆系统16 Kalatel(kdt-312)DCW06019600卡拉特设备DCW系统DCW系统※3.八位拨码开关的1、2位设置（波特率设置）ON=1 OFF=0序号波特率拨码开关位置备注1 1200／19200 根据协议不同，自动识别这两种波特率2 24003 48004 9600※协议波特率设置时，尽量断电后进行，以便主机进行确认。

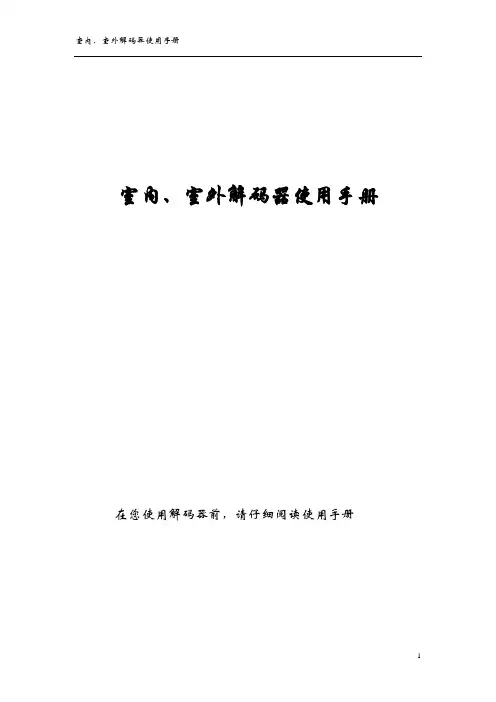

室内、室外解码器使用手册在您使用解码器前，请仔细阅读使用手册特别提示：1、云台电源是否按现场使用要求拨至所需要的220V或24V。

请特别注急!!!2、波特率是否拨至与主机协议所要求的波特率一致。

3、地址码是否按要求准确设置好。

4、协议是否设置为主机所要求的协议。

**当波特率；协议；地址码设置正确、控制有控制输出时数码显示十位中横段闪烁。

注意事项：*485控制信号线必须采用屏蔽双绞线，线径视距离而定，100米以内可用0.5MM，大于100米建议用0.75MM以上线径的控制线。

*本解码器有220V高压电，非专业安装人严禁私自打开机箱操作，以免发生触电危险。

*232—485转换器的选择：100米以内可采用无源转换器，大于100米建议用有源转换器。

*为了有效防止雷击; 建议尽可能采用地埋式布线。

实在无法避免架空走线时要避免架设在过于空旷地带，同时要将屏蔽线两端良好接地。

目录1、性能介绍1、1概述1、2电气指标1、3机械指标1、4环境指标2、连线及跳线开关3、功能及设置3．1云台电压设置3. 2协议设置3．3通信波特率设置3．4地址码设置3. 5自检3．6名词对照4、安装与安装尺寸1.性能介绍1．1概述本解码器主要用于监视安防系统中的云镜控制，采用独特的光电隔离技术和看门狗技术，功能齐全，性能稳定，兼容所有主流协议，设计人性化，安装简单、方便。

1．2电气指标供电电源：220/230V±10% AC 50/60HZ 45W 。

云台驱动：220V AC/1A；24V AC/1.2A 。

镜头驱动：±6V V 200mA 。

±9V V 200mA 。

±12V 200mA 。

可选摄像机供电：12VDC 700mA 。

24VAC 250mA 。

通讯连接方式：本机采用RS232和RS485总线控制方式，波特率为1200bps、2400bps、4800bps、9600bps、19200可调。

注意事项●使用前必须认真阅读此说明书。

●使用时请注意球云台解码器一体机内解码板上电压标识；●请按标称参数使用外围设备，切勿超标使用；●不得擅自更改球云台解码器一体机内部设计，否则后果自负。

●不要让室内的云台设备暴露在雨中或潮湿处。

●不要将任何杂物放在球罩里，这可能导致短路。

●不要让云台承受重击或振荡。

●避免将设备安装在有易燃易爆气体或腐蚀性气体存在的场所。

※注：本系统性能更改恕不另行通知。

球云台&球云台解码器一体机使用说明第一部分球云台使用说明一、型号DQ-16××（W）（H）；DQ-18××（W）（H）（××用来表示云台尺寸，有W表示是全球，无W表示是半球（吸顶式安装的云台），有H表示是室内型，无H表示是室外型。

如：DQ－1807H表示7”室内型半球球云台，DQ-1614W为14”室外型全球球云台。

）二、特点●球云台为全天候环境设计，从7”到14”规格齐全，满足客户的不同需求。

●不漏水。

结构设计上采用了云台内外同时密封结构，克服了施工中安装不到位造成的云台漏水现象。

●金属机芯，精度高、不变形、耐磨损、抗老化，运转平稳、寿命高。

●机芯拆装可在现场实现。

●摄像机安装快捷、方便，不损坏云台。

●云台控制电路与解码器电路做成了一体，连线少，故障率低。

●本云台的开关均采用5A的进口开关，其连续工作寿命达到1000万次以上。

●永磁自锁电机，力矩大、温升低、不退磁、寿命高。

●塑包钢支架既防锈又可使支架与云台色泽一致，美观大方。

●球罩为不变形亚加力球罩，透光率高、不失真。

直接密封，无灰尘进入●选用进口永磁自锁电机，力矩大、温升低、不退磁、寿命高，平稳、可靠。

●风冷和加热功能使云台可以自动调节内部温度，适应更多恶劣环境。

（可选）三、功能●云台上、下、左、右、自动动作；●球罩保护镜头不受外界环境伤害；●风冷和加热功能。

（此功能可选）四、技术指标（见下页）五、云台连接标志（见下页）六、云台基本构造1、机芯基本构造云台机芯分单臂型、双臂型两种。

云台解码器使用说明书目录1.解码器产品简介2.解码器的调试1．安装2．接接3．设置地址速率4．指示灯3．常见问题及解决方法４．技术指标尊敬的用户：非常感谢你的选择，在安装使用之前，请您仔细阅读本说明书。

第一节产品简介此解码器是一款可用于室外和室内的解码器，它具有以下功能：一般解码器的功能、有过流及过压保护功能，还可在一定程度上防止浪涌的冲击和干扰、通讯部分采用了隔离电路，抗干扰能力强、内置了看门狗芯片有防死机功能。

此款解码器采用220V电压，它可以为电压为24V 或220VAC云台供电。

可对云台的上、下、左、右和自动运行进行控制，还可对镜头的光圈、焦距、焦点进行调整，还提供了雨刷、护罩灯光、摄像机电源和辅助开关的控制。

本解码器不可在潮湿、易燃易爆和有腐蚀性物质的环境下运输、贮存和使用。

过低或者过高的温度对解码器的性能和寿命会有影响。

解码器有防潮、防雨淋功能，也具有一定防雷能力，用户在安装时一定要注意防雷。

第第二二节节 调调试试说说明明1.解码器安装:安装顺序是：⑴先将解码器盖子打开，将密封穿线护口安装好（护口向外）。

⑵将电源线、控制线和通讯线分别穿过密封护口并接好（裸露导线不要碰到机壳）。

⑶拧紧密封穿线护口。

⑷拧紧盖子螺丝⑸将解码器装在墙上适当位置（注意：护口在下，导线应有滴水弯）。

2.接线: 见附图1。

各接线端子的用途和接线如下： A 镜头控制：ZOOM ： 镜头倍率——调整焦距，放大倍数。

与镜头ZOOM 端相连。

FOCUS ：镜头聚焦——调整聚焦前后。

与镜头FOCUS 端相连。

IRIS ： 镜头光圈——调整光圈大小 。

与镜头IRIS 端相连。

GND：镜头公共地——与镜头GND端相连。

有些镜头的ZOOM、FOCUS、IRIS端分别引出两根导线，可从ZOOM、FOCUS、IRIS分别选出一根导线相连以此形成镜头公共地GNDS。

以上ZOOM、FOCUS、IRIS三端子相对于镜头公共端可提供±5V－±13V电压，200mA电流。

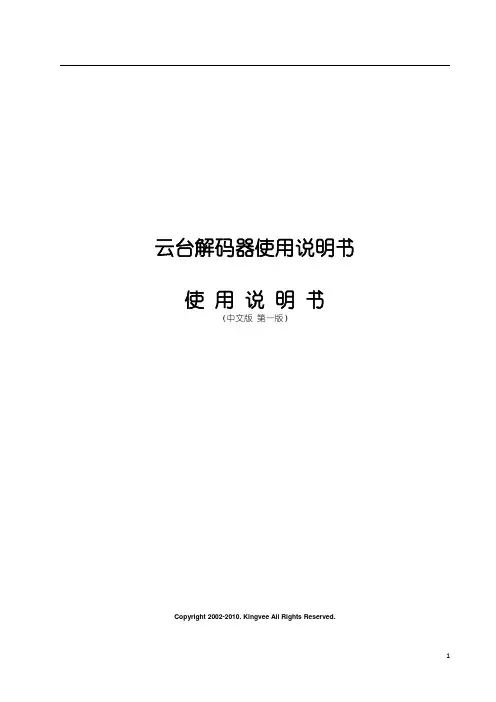

云台解码器使用说明书云台解码器使用说明书云台解码器使用说明书使用说明书中文版第一版地址拨码开关地址拨码开关地址拨码开关 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6Copyright 2002-2010. Kingvee All Rights Reserved. 一技术参数工作电压AC 24V?10、50HZ/60HZ。

工作电流输入交流1850MA含云台电流。

环境温度全天候、- 30? 70?、相对湿度 90RH。

镜头电压DC 12V和DC6V、电流200MADC6V/DC12V通过板上跳线帽选择。

镜头控制光圈、聚焦、变倍。

云台电压AC24V/1000MA、云台控制上、下、左、右、自动左上、左下、右上、右下。

摄像机电源DC 12V/500MA。

通信接口标准RS485自带120欧终端电阻。

支持协议多种常用协议可为用户定制协议。

地址数量64个地址可扩充加设备。

板尺寸80X90mm。

二系统概述 1解码器是与监控系统配套使用的一种前端控制设备可控制球机、室内外交流24V云台、电动三可变电压为6V或12V镜头提供摄像机电源等。

2使用通用的RS485通讯接口兼容多种常用的控制协议自带120欧匹配电阻。

3可提供稳定的12V直流电源500MA供摄像机及红外灯使用。

4具有超强的防雷、抗死机性能性价比极高适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。

三云台 1可控制云台的种类可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行支持左上、左下、右上、右下室内外水平云台的左、右和自动运行。

2云台电压本机支持24 V的交流云台不支持“AC220V”的云台。

3云台的保险措施本机使用自恢复保险丝如云台接错线即云台控制线的公共线接到其它的接口上如自动、上、下、左、右云台工作时自恢复保险丝就会自动关断电路保护云台不致烧毁。

云台解码器使用说明书云台解码器使用说明书云台解码器使用说明书使用说明书中文版第一版地址拨码开关地址拨码开关地址拨码开关 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6Copyright 2002-2010. Kingvee All Rights Reserved. 一技术参数工作电压AC 24V?10、50HZ/60HZ。

工作电流输入交流1850MA含云台电流。

环境温度全天候、- 30? 70?、相对湿度 90RH。

镜头电压DC 12V和DC6V、电流200MADC6V/DC12V通过板上跳线帽选择。

镜头控制光圈、聚焦、变倍。

云台电压AC24V/1000MA、云台控制上、下、左、右、自动左上、左下、右上、右下。

摄像机电源DC 12V/500MA。

通信接口标准RS485自带120欧终端电阻。

支持协议多种常用协议可为用户定制协议。

地址数量64个地址可扩充加设备。

板尺寸80X90mm。

二系统概述 1解码器是与监控系统配套使用的一种前端控制设备可控制球机、室内外交流24V云台、电动三可变电压为6V或12V镜头提供摄像机电源等。

2使用通用的RS485通讯接口兼容多种常用的控制协议自带120欧匹配电阻。

3可提供稳定的12V直流电源500MA供摄像机及红外灯使用。

4具有超强的防雷、抗死机性能性价比极高适用于各款数字硬盘录像系统、矩阵系统、键盘、PC 控制等设备。

三云台 1可控制云台的种类可控制全球和半球的内置式云台、普通型云台、以及其它特殊型号的云台和室内外全方位云台的上、下、左、右和自动运行支持左上、左下、右上、右下室内外水平云台的左、右和自动运行。

2云台电压本机支持24 V的交流云台不支持“AC220V”的云台。

3云台的保险措施本机使用自恢复保险丝如云台接错线即云台控制线的公共线接到其它的接口上如自动、上、下、左、右云台工作时自恢复保险丝就会自动关断电路保护云台不致烧毁。

室外直流云台解码器使用说明书BN-800DBernee production使用前请仔细阅读本使用说明书----------------------------------------------------------------------------------------------------------注意：本解码器电源输入电压为直流12V，接错电压会导致解码器烧毁！！！1. 产品介绍：解码器是监控系统中广泛使用的部件，通过通讯方式由控制器输入各公司的协议,并将命令转换为控制电平，实现云台和镜头的动作的控制。

本产品可运用于室内外及车辆上的监控控制，还可以广泛应用在道路，广场，野外，山顶，岛屿等场合的监控使用，是一款全天候的解码器，本产品适用于BN-PT10T（DC12V）型云台。

2. 产品特点：1) DC12V电源输入，适合用于车载使用。

2) 采用RS-485通讯方式,兼容性较强。

3) 此解码器方便轻巧，便于安装，可实现同类产品的云台控制及摄像机镜头控制功能，并备有两个辅助开关，可实现其它功能扩展。

4) 本品外壳具有较高的密封性，可保证解码器在较恶劣的环境中正常工作，提供安全可靠的运行环境。

5) 内部采用弹簧片式接线座，比传统方式更便于接线。

3. 出线示意图：出线连接示意图4. 解码器地址的设定：解码器上有一个8位拨码开关，如图所示：1) 第7，8位为波特率选择位。

2) 第1-6位为地址选择位。

解码器地址设定表5. 波特率设定：波特率：2400bit/s,4800bit/s,9600bit/s可选。

波特率设定表：6. 使用方法：1) 拧下解码器外壳上盖固定螺丝，将所要使用的护套线从防水接头孔接入，接线示意图在上盖内。

2) 接线时，按下接线座上方按键，将去皮导线擦插入接线孔，松开按键即可缩紧导线。

3) 接线时，一定要按照出线示意图要求连接导线，用多种颜色导线加以区分以保证接通电源后解码器及外部设备正常工作。

AO2.908.297JS PTUDOG交流云台解码器技术说明
一、设计思想
云台控制板是端局集中监控系统的一部分。

主要接收来自端局前置机的命令，调整摄像头及云台的状态以满足对现场的摄像功能。

为监控中心提供理想的视频信号。

二、基本原理
云台控制板通过RS485 串行通讯与前置机进行通讯。

控制器CPU 一直工作于等待接收地址码状态。

不断地判别前置机发来的地址码。

当地址码与本板地址相符时，CPU 即从地址码接收模式切换成数据接收模式，接收地址码随后的前置机发来的数据。

CPU 把数据接收完后进行处理，“译码”成相应云台、镜头的相应动作。

经译码、隔离、驱动电路输出到相应设备。

1．控制板地址设置
通过拨动板上拨线开关来设置八位地址，89C51的P0口读入。

2．RS485 通讯电路
本电路采用MAX485 进行RS485 电平切换，完成半双功串行通讯电路。

当P1.7 为高时驱动输出，P1.7 为低时驱动输入。

3．监控电路
监控电路由MAX706 完成。

CPU89C51 定时由P3.3 产生高电平对MAX706进行复位。

如果MAX706 超时不被复位，MAX706 将产生复位脉冲复位CPU89C51，使系统恢复正常。

4．云台、镜头动作的控制
CPU收到前置机的命令后，在P10——P13输出相应的数据，通过4-16译码器，
输出云台和镜头动作的控制信号。

由于是硬件译码，所以不会因为软件或命令的错误，使云台和镜头同时出现两个动作。

稳定性好。

三．命令表
1 串口命令格式
2 动作表。
