读懂照明平面图

7种实例教你看懂电气照明平面图对于工业建筑，电气平面图包括了照明及设备动力，照明、动力的回路编号一定是用不同代号分开的。

看懂电气照明平面图才能布置灯具穿线，可是要做到这一点也并不容易，因为设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。

在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。

但仅知道这些还不够，还要知道灯具与灯具之间的放线根数。

如果图纸上已标注出导线根数（即图中灯具之间以短斜线标注根数）的话，在安装时即可据此放线；如果没有标注根数，则需要电工独立思考来完成放线工作。

若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。

如上图中的七种实例，对照电气平面图和实际接线图，可以看出，随着开关控制灯具数量的不同，放线根数也不一样。

其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。

在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数（本例图为说明方便，在两根情况下也注出导线根数）。

如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。

由实际接线图可以推测出放线根数。

两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。

电气施工图图标的一般标法是：1、照明开关符号旁边的数字表示在同一个开关面板上的开关的个数.如,2；表示是一个2位开关.3；表示是3位开关,1位开关不标。

2、灯具旁边数字的标法一般是表示灯具的功率,以“瓦”为单位.也有表示安装高度的,如图纸上荧光灯符号旁标有3X20/3,则表示该处安装3管荧光灯盘,每支灯管的功率为20瓦，距地高度为3米.回路编号解释如下:1、照明:WL1，WL2，WL3... 就是wire of lighting的意思(应急照明和疏散照明用WE1，WE2，WE3...)2、插座:WS1，WS2，WS3... 就是wire of socket的意思3、动力(空调，热水器，热风幕，机加工等)WP1，WP2,WP3...就是wire of power的意思4、照明配电箱:AL1，AL2，AL3... 这个A猜想为apply，动力配电箱:AP1，AP2，AP3...同上5、对于专用配电箱，比如空压机:AP-KYJ 这里采用的拼音字头6、在单体厂房比较大，箱子较多的地方，比如对于配电箱AP2的回路编号为:WP1，WP2，WP3...(有的时候两个箱子的回路会重复，还没想到好方法)7、对于辅房，有事时楼层较多，箱子的编号为一层:AP11，AP12，AP13...二层:AP21，AP22，AP23...。

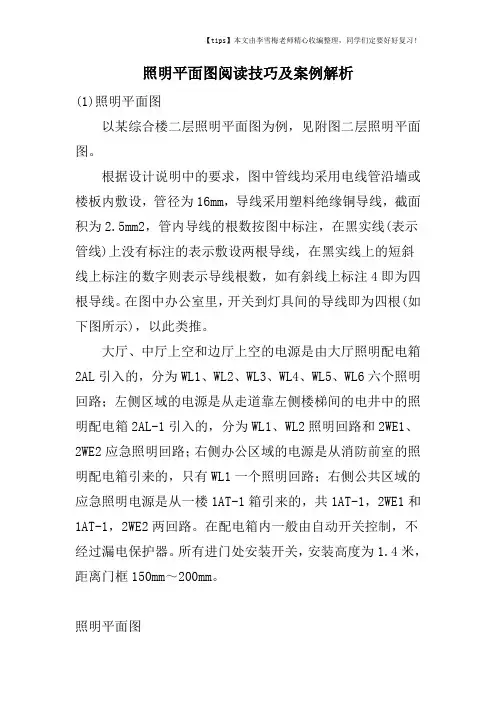

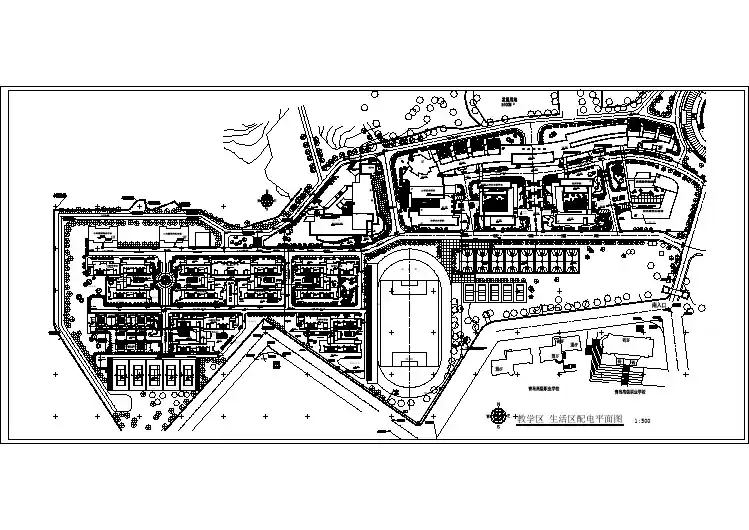

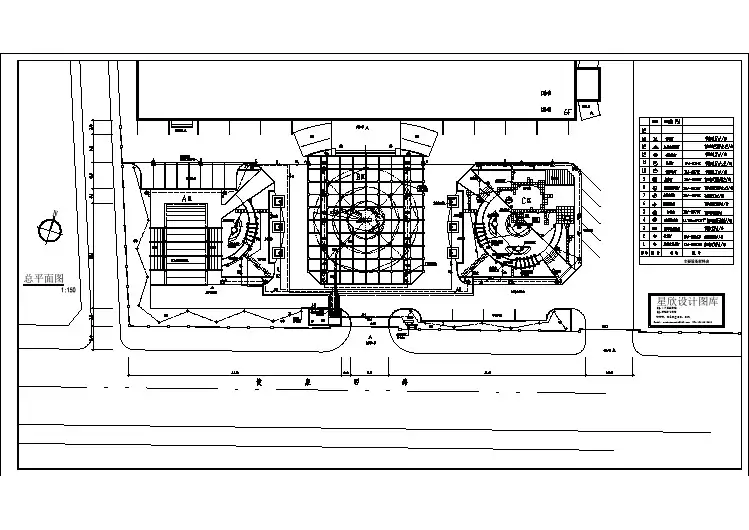

照明平面图阅读技巧及案例解析(1)照明平面图以某综合楼二层照明平面图为例，见附图二层照明平面图。

根据设计说明中的要求，图中管线均采用电线管沿墙或楼板内敷设，管径为16mm，导线采用塑料绝缘铜导线，截面积为2.5mm2，管内导线的根数按图中标注，在黑实线(表示管线)上没有标注的表示敷设两根导线，在黑实线上的短斜线上标注的数字则表示导线根数，如有斜线上标注4即为四根导线。

在图中办公室里，开关到灯具间的导线即为四根(如下图所示)，以此类推。

大厅、中厅上空和边厅上空的电源是由大厅照明配电箱2AL引入的，分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路；左侧区域的电源是从走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的，分为WL1、WL2照明回路和2WE1、2WE2应急照明回路；右侧办公区域的电源是从消防前室的照明配电箱引来的，只有WL1一个照明回路；右侧公共区域的应急照明电源是从一楼1AT-1箱引来的，共1AT-1，2WE1和1AT-1，2WE2两回路。

在配电箱内一般由自动开关控制，不经过漏电保护器。

所有进门处安装开关，安装高度为1.4米，距离门框150mm～200mm。

照明平面图在进行照明设计时，应根据视觉要求、作业性质和环境条件，通过对光源、灯具的选择和配置，使工作区或空间具备合理的照度、显色性和适宜的亮度分布及舒适的视觉环境。

灯具的选择是根据具体房间和区域的功能而定的，在确定照明方案时，应考虑不同类型建筑队照明的特殊要求，并处理好电气照明与天然采光的关系。

室内一般照明采用同一种类型的光源，当有装饰性或功能性要求时，亦可采用不同种类的光源。

图中办公室采用直管荧光灯，公共走道、走廊、楼梯间设人工照明，此建筑为高层建筑，所以还设置了自带电源的应急照明灯、疏散指示灯和安全出口指示灯(如图2所示)。

疏散指示灯为嵌入式安装，底边距地0.3米，安全出口指示灯为杆吊式安装，底边距地3.0m，荧光灯为吸顶式安装。

教你如何识读照明电气图电气图是用来描述电气工程的图。

识读电气图就是要把制图者所表达的内容看懂，并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。

电气图连接线的表示方法在电气线路图中，各元器件之间都采用导线连接，起到传输电能、传递信息的作用。

读图者应首先了解它的表示方法。

1.导线的一般表示法单根导线可用一般的图线表示。

多根导线，可分别画出，也可只画一根图线，但必须加以标志。

若导线少于4根，可用短划线数量代表根数;若导线多于4根，可在短划线旁加数字表示，如图1.1(a)所示。

图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等，可采用交换号表示，如图1.1(b)所示。

要表示导线的型号、截面、安装方法等，可采用短划指引线指引，加标导线属性和敷设方法，如图1.1(c)所示。

该图表示导线的型号为BLV(铝芯塑料绝缘线)，其中3根截面积为25mm2，1根截面积为16mm2，敷设方法为穿入塑料管(VG)，塑料管管径为40mm，沿地板暗敷。

导线特征的表示方法是：横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2)，当导线的截面积不同时，可用“ ”将其分开，如图1.1(d)所示。

2.导线连接点的表示导线的连接点有“T”形连接点和多线的“ ”形连接点。

对于“T”形连接点，可加实心圆点，也可不加，如图1.2(a)所示。

对于“ ”形连接点，必须加实心圆点，如图1.2(b)所示。

而对于交叉不连接的，不能加实心圆点，如图1.2(c)所示。

图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图，对多根平行连接线，应按功能分组。

若不能按功能分组，可任意分组，但每组不多于3根，各组间距应大于线间距。

(2)标记为了便于看出连接线的功能或去向，可在连接线上方或连接线中断处作信号名标记或其他标记，如图1.3所示。

图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中，常用各种接触器、继电器和控制开关等;在供电电路中，常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中，常用各种晶体管、晶闸管和集成电路等。

教你怎样快速看懂室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警、广播、电话、闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配塑料线槽配线钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：类型项目类型代号类型代号线芯材料铜芯导线 (一般不标注)T 铝芯导线L绝缘种类：聚氯乙烯绝缘V 橡胶绝缘X 氯丁橡胶绝缘XF 聚乙烯绝缘Y内护套聚氯乙烯套V 聚乙烯套Y其它特征绝缘导线、平行B 双绞线S 软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注根数。

怎么看照明系统图和照明平面图空气调节系统图的作用是表明：照明的安装容量、计算负荷；导线的型号、根数、配线方式、管径；配电箱、开关、熔断器的型号、规格等。

照明平面图的作用是表明：线路的敷设位置、敷设方式；灯具、开关、插座、配电室的安装位置、安装方法、标高等。

一、电气系统图系统图是安装图纸中必不可少的一部分，电气系统控制图即电气系统控制图例。

是用来表明巨大作用供电线路与各设备工作原理及其作用，科东俄关系的光茎一种表达方式。

如下图，就是一个系统图。

大家看到图纸，一开始肯定有些脱口而出，信息很多，我们一点点开始讲解。

系统图其实就是把这些组成部分详尽表示出来。

首先把系统图按大块分开。

系统图的展现的就是一个建筑配电箱的电缆线接线情况，如何布线通往的分配电箱以及其它线路。

二、系统图符号识别系统图是进户线→总配电箱→干管→分配电箱→支管→用电设备的过程。

原理大家应该都明白了，但是还是看不懂。

原因安装图纸都是重新安装用符号来表示，对于零基础来说，这些就是天书。

这时就要用到前面我们学习的识图知识。

（1）总配电箱尺寸电气设备安装上的字母符号大概有3000多个，记，肯定是记不住，只要了解常见的重要的字母符号示意也就可以了。

安装图纸都会给图示表，如图6所示。

看不明的找图示就可以了。

首先找到总配电箱的尺寸，如图7所示。

580*600*120是总配电箱尺寸580*600*120（长*高*厚）配电箱名称：AL0（2）总配电箱内电气原件配电箱基本上实际上都是购买的成品，算量时计算个数即可，箱内开关电源大家大概了解就行，不用刻意记忆。

（3）进线电缆前面在讲电线配管时，重要依据讲了它们的符号识别。

现在拿来实践一下，如果你还是认不清，说明前面学习的还是不扎实。

YJV22-4*95-SC100FCYJV：交联聚乙烯绝缘、聚氯乙烯护套、（铜芯）电力电缆22：铠装电缆4*95：四芯，每根95平方毫米SC100：直径为100mm的焊接钢管FC：沿地暗敷设常见电线则表示方法：L——铝T——铜（省略）J——交合Q——轻型R——软型X——镀锌J——加强型（第二个J表示含义）G——钢B——第一次出现，表示布线；第二次出现，表示平型V——第一次出现，表示聚氯乙烯（塑料的）绝缘；第二次出现，表示聚苯乙烯护套L——线芯为铝芯。

如何看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的组成和功能，描述电气工程的工作原理，提供安装技术数据和利用保护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

3、图纸的特点：各类装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来讲明电气装置和线路的安装位置、彼此关系和敷设方式。

三、室内配电线路的表示方式1、电气照明线路在平面图中采纳线条和文字标注相结合的方式，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线VC/ PR钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管RG/瓷瓶配线CP/K钢索配线S/M电缆桥架配线QJ/CT3、线路敷设部位及代号：4、导线的类型及代号：常见导线型号导线根数的表示方式：只要走向相同，不管导线的根数多少，都能够用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也能够画一根短斜，在隔壁标注数字表示根数，所标注的数字不小于3，关于2根导线，可用一条图线表示，没必要标注根数。

5、 导线的标注格式：a-b-c×d -e-f例：N1- BV -2×+其中： N1 表示导线的回路编号BV 表示导线为聚氯乙烯绝缘铜芯线 2 表示导线的根数为2表示导线的截面为2.5mm 2表示1根接零爱惜线，截面为2.5mm 2 dg20 表示穿管为直径为20mm 的钢管 QA 表示线路沿墙敷设、暗埋四、 照明电器的表示方式照明电器由光源和灯具组成。
