隧道衬砌砼浇筑方案

目录一、编制依据及原则 (1)1。

1 编制依据 (1)1。

2 编制原则 (1)二、工程概况 (2)2.1 设计概况 (2)2.2现场施工情况 (2)2.3 二衬混凝土施工工程量 (3)三、施工方案 (3)3.1 施工步序 (6)3。

2 C隧道二衬混凝土浇筑周期 (6)3.3 机械设备及人员配备 (7)四、施工注意事项 (8)五、质量问题预防及处理措施 (9)5.1 混凝土水灰比过大 (9)5。

2 混凝土均质性差、产生麻面 (9)5.3 产生裂缝 (10)六、安全保证措施 (11)6。

1安全生产技术保证措施 (11)6。

2 施工现场的安全措施 (12)七、环境保护措施 (14)一、编制依据及原则1.1 编制依据1、深圳地铁5号线(环中线）工程施工设计图纸、实施性施工组织设计。

2、目前我施工单位掌握的现场勘测资料。

3、目前施工情况和工期的要求。

A、设计标准、规范：（1）ISO9001标准及GB/T19000《质量管理与质量保证》；(2)《混凝土结构设计规范》GB50010—2002;（3）《铁路隧道工程施工技术指南》(TZ204—2008)；B、施工、验收标准及规范:(1）ISO9001标准及我公司质量保证体系文件;(2)《混凝土结构工程施工质量验收规范》GB50204-2002；（3）相关国家、部颁发的其它规范和标准；(4）我施工单位现有的施工技术、施工管理和机械设备配备能力;(5)我单位多年从事类似工程的施工经验。

1.2 编制原则1、详细研究施工图纸基础上，根据现场实际条件采用先进、合理、经济、可行的施工方案；2、施工进度、劳力资源等安排均衡、高效;3、保护环境、保护文物，文明施工;4、严格贯彻“安全第一"的原则；5、确保工程质量和工期；6、加强施工管理，提高生产效率,降低工程造价.二、工程概况2.1 设计概况深圳地铁5号线上水径停车场出入场线隧道工程，包括暗挖出入段线及暗挖牵出线.正线长302.725m，牵出线长度189.21m(单洞单线B型隧道），正线分为单洞双线A型隧道长度为173.674m,单洞三线C型隧道长度为129.051m.区间隧道采用马蹄形复合式衬砌结构。

隧道二次衬砌施工方案一、仰拱及填充1、仰拱超前于二次衬砌施工，仰拱、填充采用搭设移动式栈桥进行施工，一次施工长度12m。

第一步：栈桥安装就绪，允许各种车辆通过，准备桥下仰拱作业。

第二步：桥下仰拱作业，各种车辆正常通过，桥下桥下互不干扰。

第三步：仰拱施工结束，坡桥在液压油缸作业下升起，离开地面，同时行走轮下降，行走轮接地后油缸继续伸长，行走轮逐渐将整个栈桥撑起。

第四步：启动行走电机，行走轮旋转，带动栈桥向前移动，栈桥行走12米。

第五步：栈桥行走到位后，行走轮支撑油缸收缩，当栈桥完全由栈桥桥墩支撑时停止，此时放下坡桥，完成栈桥准备工作。

2、具体操作：先使用挖机清理施工段的大部分底碴，搭设栈桥，栈桥底面高度比已施工的仰拱填充面高20cm，然后人工清理隧底、检查断面尺寸及标高、安装栈桥的支承墩和仰拱填充砼的端头模板，模板采用钢模，灌筑砼。

砼集中拌合，泵送砼入模。

3、仰拱全断面一次浇灌完成后，填充砼采取罐车直接运到施工地点卸料浇注，插入式捣固棒进行捣固。

4、仰拱砼所采用的水泥、外加剂必须符合技术规范的规定。

仰拱砼所采用细骨料、粗骨料、砼中氯离子含量、矿物掺合料、砼中的总碱含量、砼拌和用水、配合比设计的检验以及抗压强度试件取样、留置及强度等级的检验应符合技术规范的规定。

5、仰拱厚度及各部尺寸应符合设计要求，并采用无损检测法进行检测。

6、仰拱拱座与边墙及水沟连接应符合设计要求，拱座应与墙基同时浇筑。

施作仰拱砼前应清除隧底虚碴、淤泥积水和杂物，超挖部分应采用同级砼回填。

7、仰拱砼应分段连续浇筑，一次成型，不留纵向施工缝。

8、仰拱表面应平顺，确保水流畅通，不积水。

9、仰拱施工后应及时施作填充和铺底，顶面高程和坡率应符合设计要求。

二、拱墙说明：1、Ⅴ级围岩二次衬砌与开挖掌子面距离一般为20米；2、Ⅳ级围岩二次衬砌与开挖掌子面距离一般为40米；3、Ⅲ、Ⅱ级围岩二次衬砌在围岩收敛后施作；4、在施作带仰拱的二衬时，先浇筑仰拱，再整体浇筑洞身拱墙二衬砼；1、拱墙二次衬砌采用全断面衬砌台车施工，为便于全断面二次衬砌台车施工，在仰拱（填充）施工后应先施做矮边墙，为美观考虑，矮边墙与二次衬砌边墙的接缝控制在水沟盖板底面高程。

隧道二衬混凝土施工方案一、工程概况张承高速承德段TJ10合同段小三岔口特长隧道左线进口桩号ZK6+429,出口桩号ZK10+884，施工长度为4455m;右线进口桩号K6+448，出口桩号K10+949,施工长度为4501m。

采用双向四车道高速公路标准，结构形式为分离式隧道。

围岩类型为Ⅲ、Ⅳ、Ⅴ三类。

二、编制依据1.公路隧道施工技术规范（JTG F60-2009）2.公路工程质量检验评定标准（JTGF80/1-2004）3.总监办及筹建处有关文件4.张承高速承德段TJ10合同三阶段施工设计图纸三、施工准备1.技术准备熟悉图纸及相关规范要求，掌握设计意图，向技术人员及作业班组进行详细的技术、安全交底。

2.人员准备为了保证施工顺利进行，我项目部配备足够的管理人员、专职安全员、现场工程师、质检员、实验员、测量员等施工人员。

详见下表：施工管理人员一览表3.施工设备、材料准备主要设备、机具计划表四、施工方案及主要工艺流程1.隧道拱墙二次砌衬A、二次衬砌应在围岩和初期支护变形基本稳定后施作，变形稳定符合以下条件：1) 各测试项目的位移速率明显收敛，围岩基本稳定。

2) 已产生的各项位移，已达预计总变形量的80%-90%。

3) 周边位移速率小于0.1~0.2mm／d，或拱顶下沉速度小于0.07~0.15／d。

B、二次衬砌距掌子面的距离符合设计和规范要求，一般情况不大于150m，软弱地段应紧跟掌子面。

C、衬砌模板台车一般要求1) 采用全液压自行式衬砌台车，结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，支撑结构设置合理，并有闭锁装置。

2) 台车应具有足够的强度、刚度、稳定性和抗上浮能力，具有承受所浇筑混凝土的重力、侧压力、及施工中产生的各项荷载的能力。

3) 衬砌台车应能保证多次重复使用不变形，面板钢板厚不小于10mm；外弧模板每块钢板宽度应大于1.5m；两车道台车每延米重量应不低于6.8t.4) 应在3m、5.3m、拱顶处设置作业窗口，作业窗口间距纵向不宜大于3m，横向不宜大于2.5m，窗口尺寸50cm×50cm，且应整齐划一；作业窗口周边应加强，防止周边变形，窗门应平整、严密、不漏浆。

隧道衬砌施工技术方案一、衬砌施工准备1、隧道衬砌台车模板及支架具有足够的强度、刚度和稳定性，模板台车加工完成，并经调试断面尺寸等达到设计要求；2、隧道初期支护已完成，表面平整度、净空大小、砼强度、锚杆抗拔力等均已验收合格，初期支护变形基本稳定后进行施工；3、环向排水盲管、无纺布、防水板等各种防排水材料规格、质量符合设计及规范要求，且数量满足施工需要；4、专业施工人员进行岗前操作技术培训；5、可穿行作业台架、自动走行热焊机、焊枪等机械设备到位，性能状态满足施工需要；二、初支检测1、待初期支护沉降稳定后，对初期支护净空进行检测，保证衬砌厚度。

2、对喷射混凝土基面进行认真的检查，不得有钢筋凸出的管件等尖锐突出物。

若存在应将其割除，并用砂浆抹平顺。

3、隧道断面变化处或转弯处的阴角应抹成半径不小于5mm 的圆弧。

4、隧道基面不得有明水，若有明水，应采育措施封堵或引撑。

三、盲管安装1、环向排水管采用φ50双壁打孔波纹管外裹无纺布，每板衬砌中部位置设置一环直接与纵向波纹管采用三通进行连接，集中出水点视水量大小加密设置；纵向每侧设置一条直径为φ100的外裹无纺布打孔波纹管，纵向波纹管与仰拱环向波纹管采用三通进行连接并直接引入中心排水沟内2、纵向盲管安设时纵向坡度必须与线路坡度一致，且每隔1m固定一次，确保在浇筑混凝土时盲管位置不会发生变化。

坡度满足设计要求。

3、盲管施工技术要点①纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，避免起伏过大。

②排水盲管与支护的间距不得大于5cm，盲管采用铁丝网固定，间距100cm。

③集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出；④盲管接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道。

⑤盲管外伸部分用钢筋固定，以防止浇筑混凝土时盲管位置变化。

四、无纺布及防水板铺挂1、原材料的技术指标、技术性能必须满足设计要求。

隧道拱顶初衬空洞注浆方案一、工程概况212国道东侧，起讫里程为DK194＋～DK195+668，全长，设计为客货共线双线隧道。

隧道DK194＋～DK194＋位于R=的右转曲线，DK194＋～DK195＋位于直线上，DK195+至出口位于R=3500m的左转曲线上。

隧道内线路坡度自DK194＋至出口为‰的单面下坡。

工点范围内无断层经过，但受区域构造作用影响，隧道出口处发育一揉褶，受揉褶影响，板岩夹砂岩较为破碎，岩体完整性较差。

洞身地段DK195+180~DK195+270处为第三系砂岩夹泥岩与泥盆系板岩夹砂岩不整合接触带，其接触带较为破碎。

二、原因因兰渝公司在对隧道二衬质量无损检测出古子山隧道出口拱顶DK195+468-DK195+478段二衬与初支间有脱空现象。

为了处理空洞，对二衬进行注浆压实。

三、处理方案1、用地质雷达对DK195+469-DK195+478段拱顶衬砌详细测出空洞范围，并做标记。

2、施工体系及施工组织为确保衬期支护的防水效果，严格按照以下防水系统的几方面进行施工班组的足见和劳力组织。

3、初衬施工（1）初衬防水控制用料级配和水灰比，选择好施工工艺，做养护，减少其收缩变形缝，提高喷射混凝土的密实性，确保喷射混凝土的防水效果及质量，为做到喷射混凝土不裂不渗，具体施工时采取以下有效措施。

①材料控制喷射混凝土使用材料主要有水泥、砂、米粒、石、水，对这些材料质量都应严格控制，其中石子最大粒径不大于15mm，其砂石最佳级配见下表。

喷料级配、配比控制喷层厚度及密度初衬渗水处理超前小导管注浆初衬背后注浆防水系统初衬施工周边土体处理初衬施工缝处理砂石级配表粒径(mm)量(‰) 5-7 10-15 17-22 23-31 35-43 50-60 73-82 100为了提高喷射混凝土的早期强度和防水性能，喷射混凝土时，添加一定数量的外加剂。

外加剂的品种和用量也直接影响喷射混凝土防水效果，必须合理选择。

隧道洞身衬砌（二次衬砌）施工方案一、编制依据1、施工过程中引用或参考的主要设计、规范和施工技术规定：1、本项目为车石隧道改建，全长888m，其中隧道长788m，暗洞长773m，明洞15m，暗洞包括：V级围岩39m，IV级围岩（设仰拱）76.2m，IV级围岩（不设仰拱）177.8m，III级围岩480m。

隧道位于直线段，隧道纵断面布置情况为：最大纵坡2.016%，最小纵坡0%，最小竖曲线半径10000m（凸），最大竖曲线半径18000m（凸）。

2、当地交通条件项目所处地经济发达，路网完善，交通运输条件较好。

3、电力、水源供应情况本工程各村均有供电设施和自来水，施工用电可直接与业主和当地政府部门协商解决落实；在各主要工点安装变压器从既有电网接入供电，并配备发电机以备工程施工急用。

施工用水需临时修建水池，接驳自来水或天然山水、雨水使用，生活用水可从附近水厂连接取水。

4、本次施工为隧道洞身衬砌（二次衬砌），围岩衬砌类型采用复合式衬砌，衬砌分类见下表：车石隧道衬砌类型1、根据监控量测反映围岩已经稳定，可进行二次衬砌施工。

2、隧道二次衬砌所需原材料已经储备，并经试验检测合格运输采用汽车运输，确保满足隧道二次衬砌需求。

3、机械、二次衬砌班组人员投入30人已就位，具备进行二次衬砌施工条件，具体人员及机械见下表。

施工人员统计表主要机械设备配备表4、制定了二次衬砌施工工作的安全体系，质量保证措施、环保职业健康保证措施等。

5、测量放线、高程等工作已完成。

6、技术交底已下发。

四、进度计划预计开工日期2010年11月1日，完成2011年4月30日，计划工期180天。

详细进度计划见下表：施工进度计划表1、工程测量对每模二次衬砌，都将在模板台车就位后用经纬仪测量其轴线偏位，用水准仪测量其高程偏差；拆模后也将复测一次。

2、地表水与地下水防治按照“以排为主，防排结合，综合治理”的原则进行。

防、截、排、堵相结合，形成完整的房排水系统，使隧道防水可靠，排水畅通。

目录一、首件工程简介 (2)二、编制说明 (2)三、工程概况 (3)四、施工方案 (3)五、施工方法、工艺 (3)六、质保体系及保证措施 (12)七、安保体系及保证措施 (16)八、环境保护措施 (19)九、文明施工 (21)一、首件工程简介1、首件工程名称：衬砌混凝土部位桩号：张马垭隧道K16+179-189.52、张马垭隧道位于河南省西峡县西坪镇境内，为分离式隧道，按双向四车道高速公路设计，时速80km/h，隧道净宽为10.25米，净高5.0米。

左线起讫里程为K16+169-K17+535，长1366米；右线起讫里程为RK16+118-RK17+491，长1373米。

隧道施工采用独头掘进的方案（进口-出口），左线隧道首先进洞。

隧道采用初期支护与二次模筑砼相结合的复合式衬砌型式，初期支护和二次衬砌之间铺设防水层，软弱围岩段设置衬砌钢筋，二次衬砌采用C30防水混凝土。

K16+179-189.5里程段为Ⅴ级围岩段，采用F-V-A支护方式，衬砌混凝土采用C30防水混凝土，厚度50cm。

二、编制说明1、编制依据1.1《三门峡至淅川高速公路西坪至寺湾(豫鄂省界)段两阶段施工图设计》。

1.2《三门峡至淅川高速公路西坪至寺湾(豫鄂省界)段土建工程施工招标文件》。

1.3《三淅高速公路建设项目施工标准化实施细则》。

1.4《公路隧道施工技术规范》。

2、编制原则2.1遵循招标文件、合同文件各项条款的原则。

2.2遵循设计和验标的原则，正确组织施工，保证首件工程施工分项评分在98分以上。

2.3坚持招标文件中技术规范的原则，确保首件工程使业主满意。

2.4坚持实事求是的原则，根据本单位的能力，确保首件工程施工组织实施的可行性、合理性、可靠性。

3、编制目的3.1指导现场施工，保证现场施工规范化、标准化，环保化。

确保此首件工程组织实施成为“样板引路”工程。

3.2加强现场施工安全、质量、环境等方面的管理。

3.3达到施工工艺合理，施工方法先进。

隧道二衬及背后注浆施工方案1.工程概况XX市地铁2号线工程218标段张前路停车场出入段线包括隧道段DK0+535～DK1+480,长度为945米,双线单跨马蹄形复合衬砌隧道；地上路基段DK1+480～DK1+665.963,长度为185.963米。

2.隧道二衬施工方法在隧道标准断面拟配置1台衬砌台车,负责整条线所有标准断面的二衬施工。

大断面(非标准断面)采用原衬砌台车配合组合钢模进行施工。

隧道二衬施工主要施工步骤:1、防水施工,主要包括初支壁后注浆、基面处理、分离式防水卷材铺设。

2、二衬钢筋制作及安装。

3、模板支立及加固。

4、防水砼的施工及养护。

5、二衬背后回填注浆。

6、二衬渗漏水的治理及二衬表面缺陷处理。

二衬主要施工步骤图如下:材料半成品制备及准备过程基本工艺过程2.1 二衬钢筋制作及安装钢筋在加工场地1:1的制作样台上,分单元分片制作成型,成型后运至洞内现场进行安装。

钢筋安装时,应先检查结构断面尺寸、位置、高程和模板的支立情况,测放钢筋位置后方可进行绑扎。

钢筋绑扎时,应由施工技术人员,对钢筋安装位置进行准确放样,带线进行安装,确保钢筋有足够的保护层厚度及安装准确,二衬钢筋保护层厚度为35mm。

钢筋连接采用单面搭接焊,搭接长度≥10d。

接头位置不得处于同一位置或断面处,在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率为:受拉区不超过50%；受压区和装配构件边界处不限制。

结构不在同一高程或坡度较大时,自下而上进行绑扎,必要时增设固定点或支撑。

钢筋加工允许偏差应符合表2.1-1要求:表2.1-1注:d为钢筋直径。

钢筋安装时,绑扎位置允许偏差应符合表2.1-2规定:表2.1-22.2、隧道二衬防迷流施工措施迷流,又称杂散电流,专指采用直流供电牵引方式的地铁列车运行中泄露到道床及周围土壤介质中的电流。

迷流对地铁结构钢筋及埋地金属管道、金属结构可能会造成电化学腐蚀,降低地铁结构强度和耐久度,甚至酿成灾害。

隧道路面砼基层施工方案1. 概述本文档旨在提供隧道路面砼基层施工方案，以确保施工过程的顺利进行，并确保施工质量满足相关标准和要求。

2. 施工准备在开始施工之前，需要进行以下准备工作：2.1 材料准备根据设计要求，准备所需的砼材料，包括水泥、骨料、砂浆等。

确保材料质量符合相关标准，并进行试验检测。

2.2 设备准备准备所需的施工设备，包括搅拌机、输送泵、振动器等。

确保设备完好并符合安全要求。

2.3 施工人员组织组织施工人员并进行培训，确保他们熟悉施工过程和安全操作要求。

2.4 施工区域准备清理施工区域，确保路面平整、无杂物，并进行必要的划线标记。

3. 施工流程3.1 基层处理在施工前，需要对基层进行处理，包括清理、修复和处理缺陷。

确保基层平整、牢固，并符合相关标准。

3.2 配制砼材料根据设计要求，配制砼材料，并进行试验检测以确保质量。

3.3 砼浇筑3.3.1 浇筑前准备在浇筑前，需要安装膜材料和支撑木来保护基层，并进行脱模剂处理。

同时，在施工区域设置挡板，确保砼不外溢。

3.3.2 浇筑砼使用搅拌机将砼送至浇筑区域，并使用输送泵将砼送入模板中。

在浇筑过程中，使用振动器来排除气泡，并确保砼密实。

3.3.3 砼抹光在砼初凝后，使用抹光工具对砼表面进行光洁处理，以提高路面的平整度和光滑度。

3.4 养护在砼浇筑完成后，进行养护工作以确保砼的强度和稳定性。

养护期间，需要保持路面湿润，并定期进行浇水和养护剂处理。

3.5 金属衬砌根据具体设计要求和隧道类型，进行金属衬砌工作，以加强隧道的结构强度和耐久性。

4. 安全措施在施工过程中，需要采取以下安全措施：•提供必要的个人防护装备，并培训施工人员合理使用。

•设置警示标志和安全警示牌，警示施工区域。

•使用稳定的支撑物，确保施工过程中的稳定性和安全性。

•严格控制施工现场人员和设备的作业范围，避免交叉作业和互相干扰。

•定期进行安全检查和巡视，及时发现和处理安全隐患。

5. 施工质量检验在施工完成后，需要进行施工质量检验，以确保施工质量符合标准和要求。

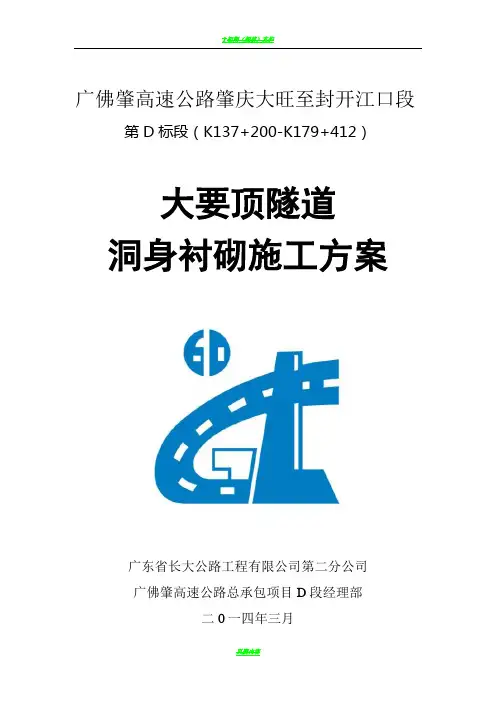

广佛肇高速公路肇庆大旺至封开江口段第D标段（K137+200-K179+412）大要顶隧道洞身衬砌施工方案广东省长大公路工程有限公司第二分公司广佛肇高速公路总承包项目D段经理部二0一四年三月目录一、编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)二、工程概况 (3)2.1设计概况 (3)2.2水文地质概要 (6)三、总体施工计划 (7)3.1初期支护施工安排 (7)3.2洞身二衬施工安排 (7)3.3施工进度及计划 (8)四、初期支护施工工艺、方法、技术措施 (10)4.1初支施工工艺 (10)4.2质量检验标准 (16)五、二衬施工工艺、方法、技术措施 (19)5.1洞身二衬施工工艺流程 (19)5.2施工方法及技术措施 (19)六、质量保证措施 (45)6.1技术保证措施 (45)6.2质量保证组织机构体系 (46)6.3制度保证措施 (49)6.4回填注浆施工 (49)七、人力资源投入 (51)八、机械设备投入 (53)九、施工安全保证措施 (55)十、环境保护、水土保持保证体系 (57)10.1环境保护措施 (57)10.2水土保持措施 (58)十一、文明施工保证体系及保证措施 (59)11.1文明施工目标 (59)11.2文明施工保证体系 (59)11.3文明施工保证措施 (59)一、编制依据及原则1.1 编制依据1.广东省高速公路工程设计标准化—隧道标准图—隧道建筑限界及净空断面图2.广佛肇高速公路肇庆大旺至封开江口段—两阶段施工图设计文件—双向四车道小净距隧道结构。

3.广佛肇高速公路肇庆大旺至封开江口段—两阶段施工图设计文件—第五册（第二分册）。

4.广佛肇高速工程建设标准化管理手册—施工作业标准化5.《公路工程技术标准》(JTG B01-2003)。

6.《公路隧道勘测规程》(JTJ063-85)。

7.《公路隧道施工技术规范》(JTG F60-2009)。

8.《公路工程施工安全技术规程》(JTJ076-95)。
