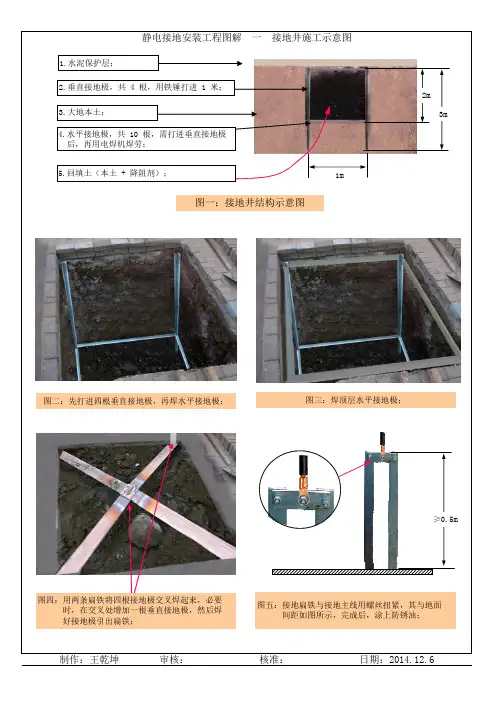

静电接地安装工程图解 一 接地井施工示意图1.水泥保护层； 2.垂直接地极，共 4 根，用铁锤打进 1 米； 3.大地本土； 4.水平接地极，共 10 根，需打进垂直接地极 后，再用电焊机焊劳； 5.回填土（本土 + 降阻剂）；2m 3m1m图一：接地井结构示意图图二：先打进四根垂直接地极，再焊水平接地极；图三：焊顶层水平接地极；≥0.5m图四：用两条扁铁将四根接地极交叉焊起来，必要 时，在交叉处增加一根垂直接地极，然后焊 好接地极引出扁铁；图五：接地扁铁与接地主线用螺丝扭紧，其与地面 间距如图所示，完成后，涂上防锈油；制作：王乾坤 审核： 核准： 日期：2014.12.6静电接地安装工程图解 二ABCDE多股铜芯线 T 字型的连接方法图解FE2 5米线 10米线 15米线 断开此处E110米15米接地极辅助接地极 插入大地辅助接地极 插入大地接地电阻测试示意图制作：王乾坤 审核： 核准： 日期：2014.12.6胜利接地电阻测试仪测试方法接地电阻测试现场接地电阻测试结果为 4.2Ω,符合防雷接地，高压线路外箱，生产设备外壳安全接地需要，对于生产线仪器外壳接地， 静 电胶皮，电烙铁，静电手环，电动工具的接地，符合预先设计的接地电阻≤10Ω的要求；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片 一1.接地井开挖规格（受场地限制）为：上面为 90*70*30，图中水管以下 90*60*100，图中的左上与右下角用Ф25*200 铜棒先打进约 30 厘米，拔出来，放上颗粒食盐，再打进 1 米；2.接地井打第二根Ф25*200 铜棒现场图片；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片 二3.这两处为 50*50*200 镀锌角铁；回填泥土时，填一层约 30 公分的泥土，放一层盐；4.上面的一层泥土，也放一层盐，确保土壤干燥气节也导电良好；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片 三5.两根铜棒与两根镀锌角铁均用 Ф8 的铜棒拆弯约 60 毫米后，再用氧焊焊劳；6.施工现场；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片 四7.对角交叉连接示意图；7.对角交叉连接位置用 Ф8 铜管将上下两根焊接相连；制作：王乾坤 审核： 核准： 日期：2015.1.17实际施工工程图片 五8. Ф8 铜管与角铁焊接效果图，图中为焊点被烧红，温度还没下降时的状态；9.用胜利VC890D 数字万用表200Ω档分别测试两根铜棒与两根角铁对引出铜棒的连接电阻，结果均为0.1Ω，合格；10.确认连接效果与接通电阻值符合要求后，用混泥土将接地井铺平，恢复原来的水平状态；制作：王乾坤 审核： 核准： 日期：2015.1.17。
HQB-B06-05.112PP-2003 第1 页共1页目录1.总则 (1)1.1目的及适用范围 (1)1.2相关规定 (1)1.3术语解释 (1)2.静电接地设计分工 (1)2.1简述 (1)2.2设计分工 (1)3.管道静电接地设计方法 (2)3.1管廊的静电接地 (2)3.2工艺装置内的静电接地 (4)4.法兰跨接线设计 (5)4.1概述 (5)4.2跨接方式 (5)5.接地板 (7)5.1一般常用接地板 (7)5.2法兰用特殊接地板 (7)6.管道静电接地设计成品和条件图 (9)6.1设计成品 (9)6.2条件图 (9)1.总则1.1目的及适用范围(1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。
(2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。
(3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。
1.2相关规定(1) 化工企业静电接地设计规程 HG/T 20675(2) 化工企业静电安全检查规程 HG/T 230031.3术语解释(1) 静电本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。
(2) 静电接地人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。
(3) 静电接地连接系统静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。
接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。
(4) 接地板指静电接地连接点或接地端头(端子)所用的接线板。
2.静电接地设计分工2.1简述管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。
工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。

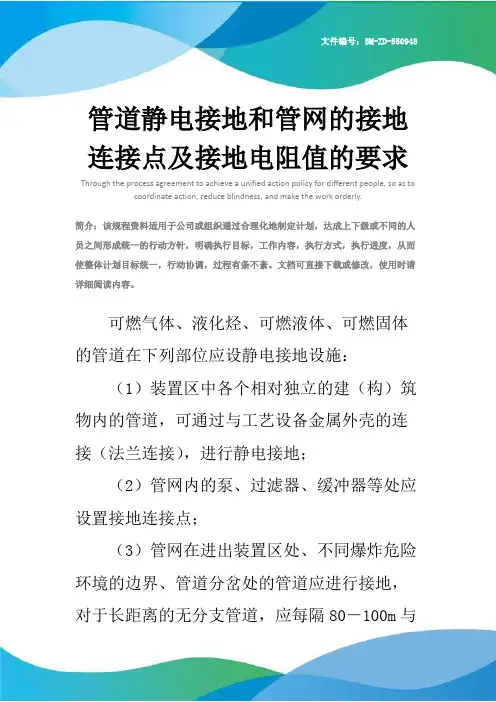

管道静电接地和管网的接地连接点及接地电阻值的要求
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人
员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而
使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请
详细阅读内容。
可燃气体、液化烃、可燃液体、可燃固体的管道在下列部位应设静电接地设施：
（1）装置区中各个相对独立的建（构）筑物内的管道，可通过与工艺设备金属外壳的连接（法兰连接），进行静电接地；
（2）管网内的泵、过滤器、缓冲器等处应设置接地连接点；
（3）管网在进出装置区处、不同爆炸危险环境的边界、管道分岔处的管道应进行接地，对于长距离的无分支管道，应每隔80－100m与
接地体可靠连接；
（4）对金属管道中间的非导体管段（如聚氯乙烯管），除需做屏蔽保护外，两端的金属管应分别与接地干线相接，或用6mrn多股铜芯绝缘电线跨接后接地；
（5）非导体管段上的金属件应接地。
每组专设的静电接地体的接地电阻值，宜小于100Ω；在山区土壤电阻率较高的场所，接地电阻值应小于1000Ω。
这里填写您的企业名字
Name of an enterprise。
目录1. 总则 (1)1.1 目的及适用范围 (1)1.2 相关规定 (1)1.3 术语解释 (1)2. 静电接地设计分工 (2)2.1 简述 (2)2.2 设计分工 (2)3. 管道静电接地设计方法 (2)3.1 管廊的静电接地 (2)3.2 工艺装置内的静电接地 (4)4. 法兰跨接线设计 (6)4.1 概述 (6)4.2 跨接方式 (6)5. 接地板 (7)5.1 一般常用接地板 (7)5.2 法兰用特殊接地板 (8)6. 管道静电接地设计成品和条件图 (10)6.1 设计成品 (10)6.2 条件图 (10)1.总则1.1目的及适用范围(1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。
(2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。
(3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。
1.2相关规定(1) 化工企业静电接地设计规程 HG/T 20675(2) 化工企业静电安全检查规程 HG/T 230031.3术语解释(1) 静电本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。
(2) 静电接地人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。
(3) 静电接地连接系统静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。
接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。
(4) 接地板指静电接地连接点或接地端头(端子)所用的接线板。
2.静电接地设计分工2.1简述管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。
工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。

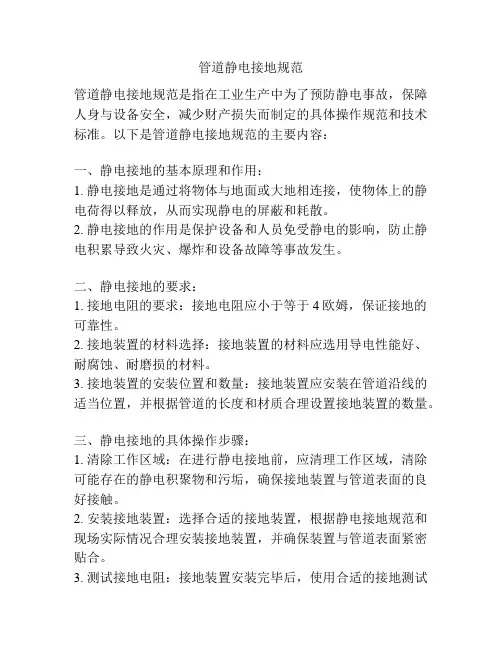

管道静电接地规范管道静电接地规范是指在工业生产中为了预防静电事故，保障人身与设备安全，减少财产损失而制定的具体操作规范和技术标准。
以下是管道静电接地规范的主要内容：一、静电接地的基本原理和作用：1. 静电接地是通过将物体与地面或大地相连接，使物体上的静电荷得以释放，从而实现静电的屏蔽和耗散。
2. 静电接地的作用是保护设备和人员免受静电的影响，防止静电积累导致火灾、爆炸和设备故障等事故发生。
二、静电接地的要求：1. 接地电阻的要求：接地电阻应小于等于4欧姆，保证接地的可靠性。
2. 接地装置的材料选择：接地装置的材料应选用导电性能好、耐腐蚀、耐磨损的材料。
3. 接地装置的安装位置和数量：接地装置应安装在管道沿线的适当位置，并根据管道的长度和材质合理设置接地装置的数量。
三、静电接地的具体操作步骤：1. 清除工作区域：在进行静电接地前，应清理工作区域，清除可能存在的静电积聚物和污垢，确保接地装置与管道表面的良好接触。
2. 安装接地装置：选择合适的接地装置，根据静电接地规范和现场实际情况合理安装接地装置，并确保装置与管道表面紧密贴合。
3. 测试接地电阻：接地装置安装完毕后，使用合适的接地测试仪器测试接地电阻，确保接地电阻符合规范要求。
4. 定期维护检测：定期进行接地装置的维护和检测工作，确保接地装置的正常运行和安全性能。
四、静电接地的注意事项：1. 接地装置应远离易燃和易爆物质，防止静电引发火灾和爆炸。
2. 接地装置应定期检查和维护，保持接地电阻的稳定性和可靠性。
3. 接地装置应保持与管道表面的良好接触，并防止接地材料的腐蚀和磨损。
通过制定和遵守管道静电接地规范，可以有效预防和减少静电事故的发生，保障人身与设备的安全，减少生产事故带来的经济损失。
同时，定期检查和维护接地装置，确保接地电阻的稳定性和可靠性，也是防止静电事故的重要措施。
因此，各生产企业在进行管道静电接地操作时，应严格按照相关规范要求进行操作，并定期进行检测和维护工作，以确保静电接地的有效性和安全性。

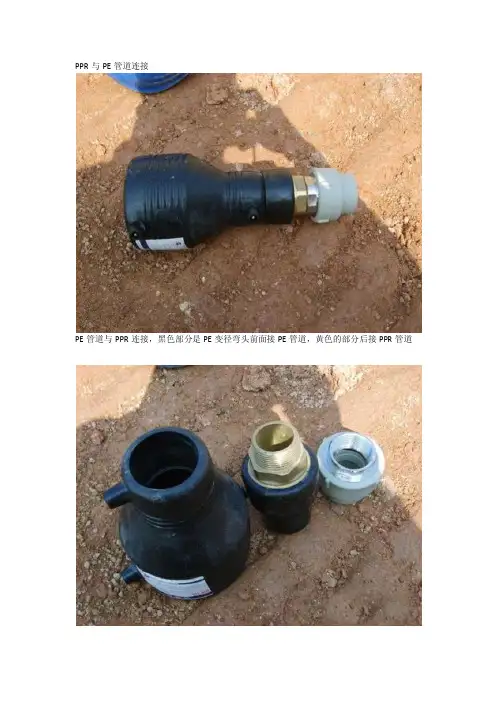

PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边螺纹连接阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连接，采用的配件均为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接两种不同的管道，或同种管道PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通，DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15-32mm者套丝2次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开扳机。
管道静电接地、跨接要求标准规范要求管道静电接地的国家和行业标准不多，主要有GB12158-2006防止静电事故通用导则、HG/T20675-1990化工企业静电接地设计规程、SH3097-2017石油化工静电接地设计规范等，GB50235-2010工业金属管道工程施工规范则等。
如下管道应进行静电接地：1）位于爆炸和火灾危险区内的管道应进行静电接地。
在爆炸和火灾危险区内，可能存在可燃气体和可燃粉尘集聚，如果产生电火花，可能引起火灾或爆炸事故。
爆炸和火灾危险区内的强、弱电设施均需要选用防爆型，就是为了防止在电气设施使用过程中产生点火花，引燃或引爆可燃气体或可燃粉尘。
如果爆炸和火灾危险区内的管道不能良好接地，静电集聚到一定程度发电而产生电火花，有可能引起火灾或爆炸事故。
2）氧气管道应进行法兰处导线跨接以便可靠接地。
氧气是一种特殊的介质，其本身不燃烧，却是强氧化剂，在纯氧的环境中，钢管本身是可以被点燃的。
因此虽然氧气不属于可燃介质，但纯氧管道必须接地良好。
3）气力输送固体颗粒管道应进行法兰处导线跨接以便可靠接地。
气固管道在运行过程中会产生大量静电，必须保证管道接地良好，快速转移电荷，防止大量静电集聚。
4）平行敷设的管道，净距小于100cm时，应每隔20m，设置静电跨接。
近距离平行敷设的管廊，为保证两根管道等电位，需要每隔20m设置跨接。
5）管道进出装置界区处应进行静电接地，防止界外管道和装置内管道间电荷的相互转移。
关于静电接地的说明管道的静电接地，分为直接接地和间接接地两种。
直接接地，就是管道静电接地设施直接连接装置主干接地网；间接接地，指管道自身通过螺栓连接或法兰跨接，继而与已接地的设备或者钢结构连接，间接与装置主干接地网连接。
所有的设备均设置有静电接地，而所有的管道均与设备相连接，绝大多数管道均为间接接地。
常见疑问之一在工程实施过程中，不少人认为，只有可燃介质才需要静电接地，非可燃介质如，仪表气源、压缩空气、氮气等不需要静电接地。

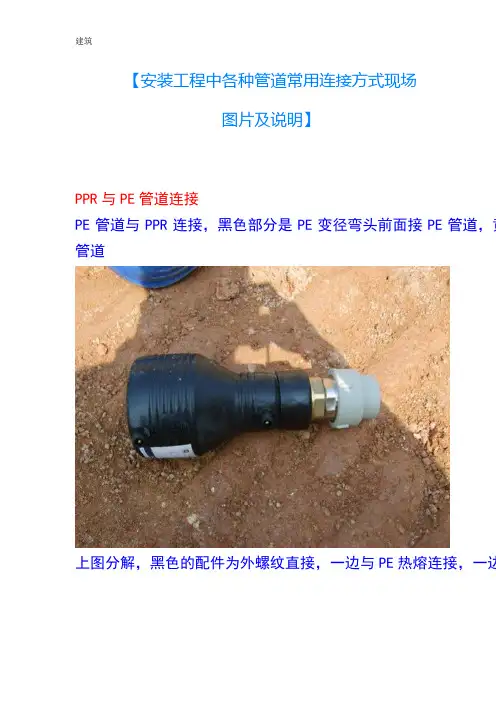

【安装工程中各种管道常用连接方式现场图片及说明】PPR与PE管道连接PE管道与PPR连接，黑色部分是PE变径弯头前面接PE管道，黄管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连接，一边阀门上方为PE管道DN50，下方为PPR管道，中间通过一个阀门连为两个外螺纹直接PE与法兰阀门连接，使用管径较大的管道连接，法兰两边可连接或同种管道PE与UPVC管道连接，所用的配件与图2相似镀锌钢塑管与阀门连接上图局部放大，闸阀与止回阀连接消防信号阀与DN150镀锌钢管连接水泵接合器与消防管道采用法兰连接DN100的消火栓管用机械三通分支机械四通，DN150主管两边接喷淋支管消防管道中大于100的管道采用沟槽配件（卡箍）连接消防管道的卡箍连接对夹式蝶阀与消防管道采用法兰连接铜管与阀门连接，铜管一般采用焊接PE钢丝管网采用电容连接，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连接水泵吸水管阀门连接HPDE双壁波纹管HPDE双壁波纹管采用橡胶圈连接，留意橡胶圈下面是详细的说明1 管道丝扣连接(镀锌钢管、衬塑镀锌钢管)1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不防管口断面变形。
2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径次，40-50mm者套丝3次，70mm以上者套丝3-4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘码，上好板牙，按管径对好刻度的适当位置，紧住固定扳机，将润开机推板，待丝扣套到适当长度，轻轻松开扳机。
b 用手工套丝板套丝，先松开固定扳机，将套丝板板盘退到零度，把板盘对准所需刻度，拧紧固定扳机，将管材放在压力案压力钳内紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板到侧面扳套丝板，用力要均匀，待丝扣即将套成时，轻轻松开扳机丝扣应有锥度。
静电接地做法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]目录1. 总则 (1)目的及适用范围 (1)相关规定 (1)术语解释 (1)2. 静电接地设计分工 (1)简述 (1)设计分工 (1)3. 管道静电接地设计方法 (2)管廊的静电接地 (2)工艺装置内的静电接地 (4)4. 法兰跨接线设计 (5)概述 (5)跨接方式 (5)5. 接地板 (7)一般常用接地板 (7)法兰用特殊接地板 (7)6. 管道静电接地设计成品和条件图 (8)设计成品 (8)条件图 (9)1.总则1.1目的及适用范围(1) 化工装置的防静电设计应由工艺、管道、设备、电气、土建等专业相互配合，综合考虑采取各种防止静电危害的措施。
(2) 管道专业的静电接地主要作用是泄漏和导走在管道系统上的静电荷。
(3) 本规定概括了管道系统静电接地的一般性要求和设计方法，适用于国内外工程项目的详细设计。
1.2相关规定(1) 化工企业静电接地设计规程 HG/T 20675(2) 化工企业静电安全检查规程 HG/T 230031.3术语解释(1) 静电本规定所指静电是指工业静电,即是在生产、储运过程中在物料、装置、人体、器材和构筑物上产生和积累起来的静电，雷电不属于工业静电范畴。
(2) 静电接地人为采取措施使接地状况满足于消除静电危害的要求，称为人工接地措施，简称静电接地。
(3) 静电接地连接系统静电接地连接系统包括支承、装载带电体的金属器具、支架、接地连接端头、接地支线、接地干线、接地体以及相关的静电连接点，简称为接地连接。
接地连接改善了带电体的自然接地系统，确保带电体的静电荷向外界导出通道的畅通，迅速消散入大地。
(4) 接地板指静电接地连接点或接地端头(端子)所用的接线板。
2.静电接地设计分工2.1简述管道系统静电接地按工艺装置或者管廊的不同情况，采用不同的方法。
工艺装置一般通过与带有接地措施的设备连接导走静电，而管廊是通过钢结构接地导走静电。
第十四节电气施工方案一、电气工程安装质量控制程序：二、建筑电气工程施工阶段流程：1.主要施工程序2.主要施工方法及技术要求1）施工准备熟悉图纸，不仅要熟悉电气施工图，还要了解建筑和结构施工图以及其他专业图纸，电气施工前要了解土建布局及建筑结构情况和电气配管与其他专业间的配合情况。
核实图中选用设备、材料，工机具、测量器具准备，根据工期安排及进度要求合理配备劳动力、提出备料及分批采购计划。
本工程因招投标文件要求，只负责工程结构配合内的管路的预留预埋工作。
2）预留、预埋根据招标文件不包括精装修工程、弱电工程、电梯工程、专业设施工程。
施工人员按图纸的要求和施工规范的规定（或实际需要），经过综合考虑，确定盒（箱）的正确位置，及管路的敷设部位和走向，以及在不同方向进出盒（箱）的位置。
配合土建按图进行管路、铁构件及配电设备基础、孔洞的预留预埋。
施工时须与土建专业密切配合，熟悉图纸，做到预留预埋一次到位，位置准确。
与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计要求验收合格后方可继续进行下道工序施工。
紧跟土建进度计划，合理制定本专业的预埋计划。
3.预留孔洞在土建绑扎钢筋前，根据施工图纸桥架线槽过墙、楼板及嵌入式配电箱确定所留孔洞位置，并提交给结构专业。
按照孔洞的尺寸加工木盒，待土建绑扎钢筋完毕后，与其配合将木盒嵌入图示位置，并将木盒固定牢固并复核，混凝土浇注时专人看护，混凝土浇注完，拆模后进行技术复核。
4.管路预埋1）焊接钢管（SC）敷设（1）暗配管工艺流程：（2）材质要求（3）施工做法及要求：A.钢管暗配管弯曲半径不应小于管外径的6倍,弯扁度不应大于管外径的0.1倍。
没有明显褶皱、凹陷。
B.根据施工图要求测定箱、盒位置；成排安装时要弹线，位置划出标记,按测定的位置固定箱、盒，相邻或成排箱、盒应挂线找平、找直、线坠找正。
C.钢管的弯曲应采用冷煨法。
一般管径20mm及以下时使用手扳煨弯器；管径25mm及以上时，使用液压煨弯器；管径70mm及以上时，使用机械煨弯器。

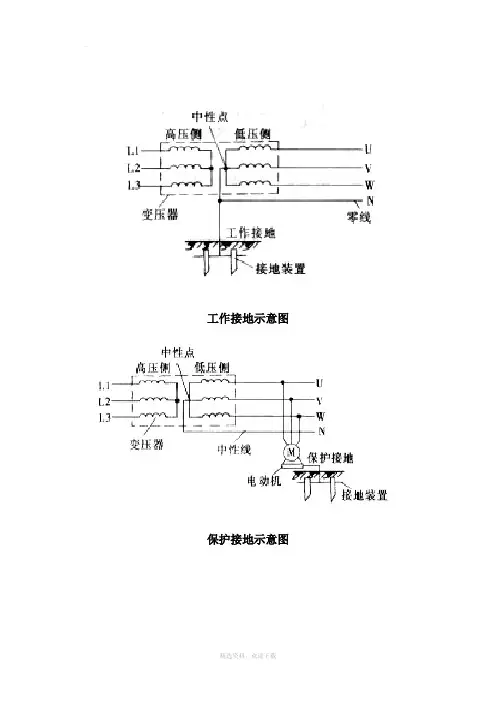

工作接地示意图
