DIY 无需焊接 网线改USB延长线 USB数据线

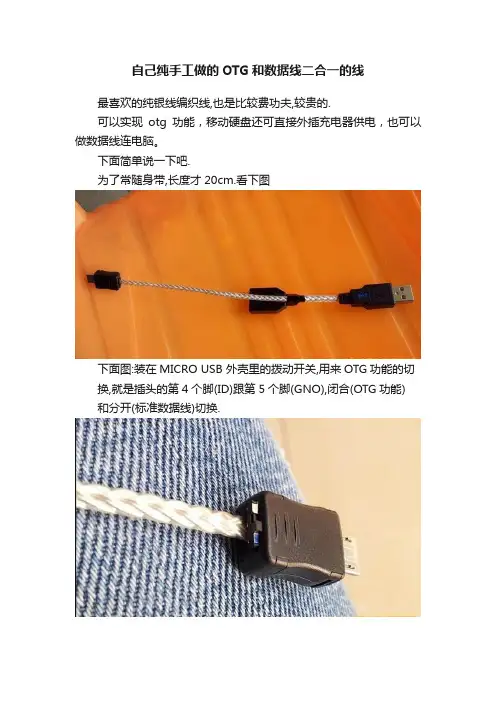

自己纯手工做的OTG和数据线二合一的线
最喜欢的纯银线编织线,也是比较费功夫,较贵的.
可以实现otg功能，移动硬盘还可直接外插充电器供电，也可以做数据线连电脑。

下面简单说一下吧.
为了常随身带,长度才20cm.看下图
下面图:装在MICRO USB 外壳里的拨动开关,用来OTG功能的切换,就是插头的第4个脚(ID)跟第5个脚(GNO),闭合(OTG功能)
和分开(标准数据线)切换.
下面是:装在USB壳里的拨动开关,用来USB公头和母座的切换.
其实就是按标准的接法,我加上2个开关来切换而已.我自己是玩线材的,
所以喜欢在线材上搞些自己喜欢的东西.大家有兴趣自已动动手也挺好玩的.

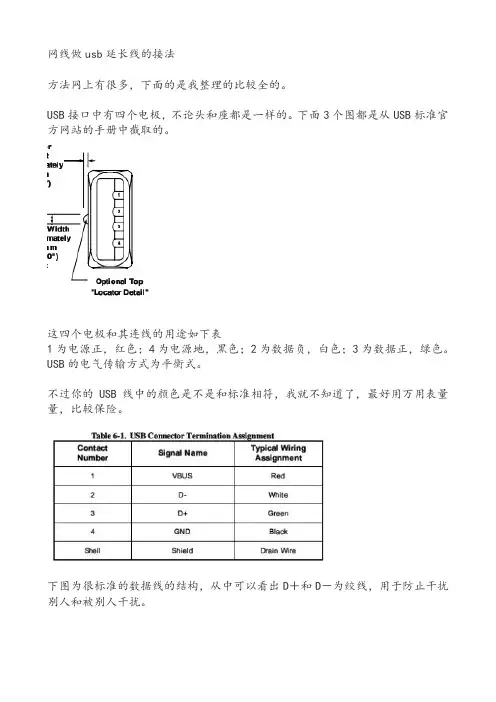

USB 接法图。

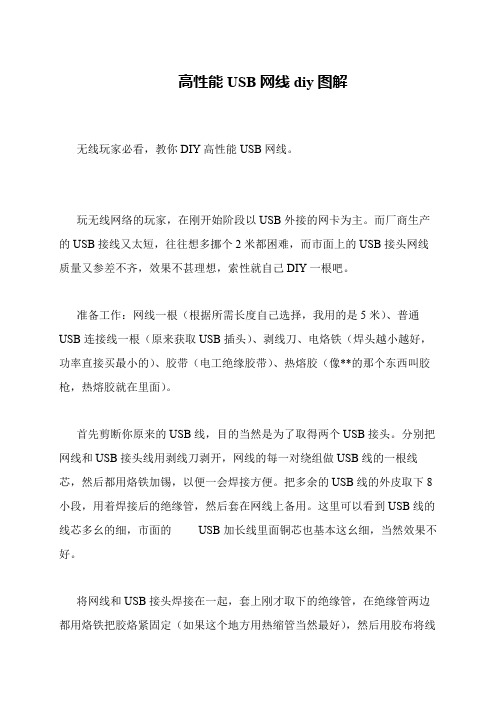

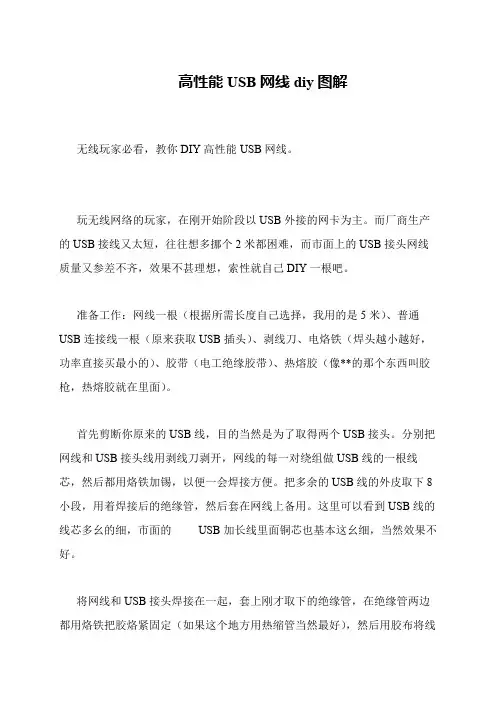

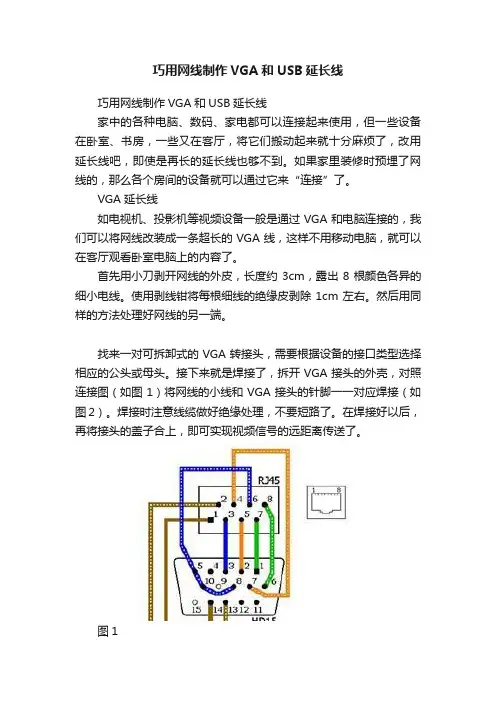

高性能USB网线diy图解
 无线玩家必看，教你DIY高性能USB网线。

 玩无线网络的玩家，在刚开始阶段以USB外接的网卡为主。

而厂商生产的USB接线又太短，往往想多挪个2米都困难，而市面上的USB接头网线质量又参差不齐，效果不甚理想，索性就自己DIY一根吧。

 准备工作：网线一根（根据所需长度自己选择，我用的是5米）、普通USB连接线一根（原来获取USB插头）、剥线刀、电烙铁（焊头越小越好，功率直接买最小的）、胶带（电工绝缘胶带）、热熔胶（像**的那个东西叫胶枪，热熔胶就在里面）。

 首先剪断你原来的USB线，目的当然是为了取得两个USB接头。

分别把网线和USB接头线用剥线刀剥开，网线的每一对绕组做USB线的一根线芯，然后都用烙铁加锡，以便一会焊接方便。

把多余的USB线的外皮取下8小段，用着焊接后的绝缘管，然后套在网线上备用。

这里可以看到USB线的线芯多幺的细，市面的USB加长线里面铜芯也基本这幺细，当然效果不好。

 将网线和USB接头焊接在一起，套上刚才取下的绝缘管，在绝缘管两边都用烙铁把胶烙紧固定（如果这个地方用热缩管当然最好），然后用胶布将线。

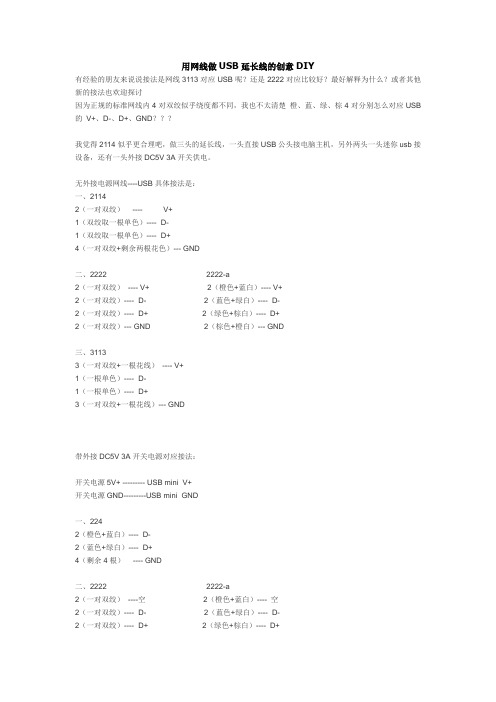

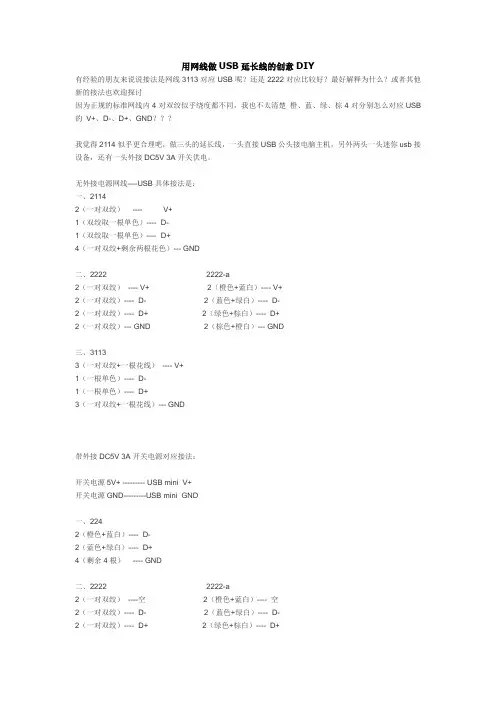

用网线做USB延长线的创意DIY有经验的朋友来说说接法是网线3113对应USB呢？还是2222对应比较好？最好解释为什么？或者其他新的接法也欢迎探讨因为正规的标准网线内4对双绞似乎绕度都不同，我也不太清楚橙、蓝、绿、棕4对分别怎么对应USB 的V+、D-、D+、GND？？？我觉得2114似乎更合理吧，做三头的延长线，一头直接USB公头接电脑主机，另外两头一头迷你usb接设备，还有一头外接DC5V 3A开关供电。

无外接电源网线----USB具体接法是：一、21142（一对双绞） ---- V+1（双绞取一根单色）---- D-1（双绞取一根单色）---- D+4（一对双绞+剩余两根花色）--- GND二、2222 2222-a2（一对双绞）---- V+ 2（橙色+蓝白）---- V+2（一对双绞）---- D- 2（蓝色+绿白）---- D-2（一对双绞）---- D+ 2（绿色+棕白）---- D+2（一对双绞）--- GND 2（棕色+橙白）--- GND三、31133（一对双绞+一根花线）---- V+1（一根单色）---- D-1（一根单色）---- D+3（一对双绞+一根花线）--- GND带外接DC5V 3A开关电源对应接法：开关电源5V+ --------- USB mini V+开关电源GND---------USB mini GND一、2242（橙色+蓝白）---- D-2（蓝色+绿白）---- D+4（剩余4根） ---- GND二、2222 2222-a2（一对双绞）----空2（橙色+蓝白）---- 空2（一对双绞）---- D- 2（蓝色+绿白）---- D-2（一对双绞）---- D+ 2（绿色+棕白）---- D+2（一对双绞）--- GND 2（棕色+橙白）--- GND三、31133（一对双绞+一根花线）----空1（一根单色）---- D-1（一根单色）---- D+3（一对双绞+一根花线）--- GND说明一下，以上的颜色排列只是防止误解，便于大家理解接线方式，实际接线还是以网线双绞绕度为参考（也就是按照网线标准，那几根颜色用于数据，那几根颜色用于抗干扰）。

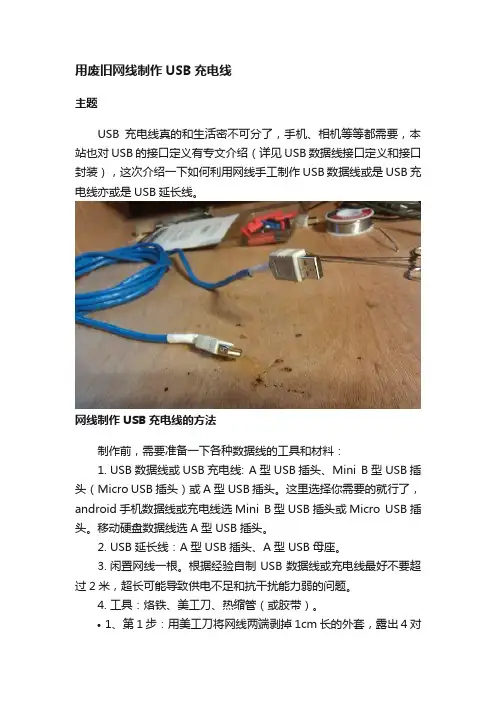

用废旧网线制作USB充电线
主题
USB充电线真的和生活密不可分了，手机、相机等等都需要，本站也对USB的接口定义有专文介绍（详见USB数据线接口定义和接口封装），这次介绍一下如何利用网线手工制作USB数据线或是USB充电线亦或是USB延长线。

网线制作USB充电线的方法
制作前，需要准备一下各种数据线的工具和材料：
B数据线或USB充电线: A型USB插头、Mini B型USB插头（Micro USB插头）或A型USB插头。

这里选择你需要的就行了，android手机数据线或充电线选Mini B型USB插头或Micro USB插头。

移动硬盘数据线选A型USB插头。

B延长线：A型USB插头、A型USB母座。

3.闲置网线一根。

根据经验自制USB数据线或充电线最好不要超过2米，超长可能导致供电不足和抗干扰能力弱的问题。

4.工具：烙铁、美工刀、热缩管（或胶带）。

•1、第1步：用美工刀将网线两端剥掉1cm长的外套，露出4对
芯线；
•
•2、第2步：选取每对芯线的纯色那根（蓝、橙、绿、棕）4根线，用美工刀分别剥掉5mm绝缘套（如果只充电的话，选两根焊道1脚和4脚就可以了）；
•
•A型USB插头母座
引脚定义：
•3、第3步：焊接前须在线头套入热缩套。

焊好了就套不上了；
•4、第4步：用烙铁将4根线分别焊接至USB插头或母座上，焊接时USB插头和母座最好固定住，可以用卡钳或者其他方法，这样可以提搞焊接成功率，同时可加快焊接速度，避免温度太高后，熔化芯线护套；
•5、第5步：用火机收缩热缩套管，上机测试。

•
这样属于你的USB充电线和USB数据线就完成了。

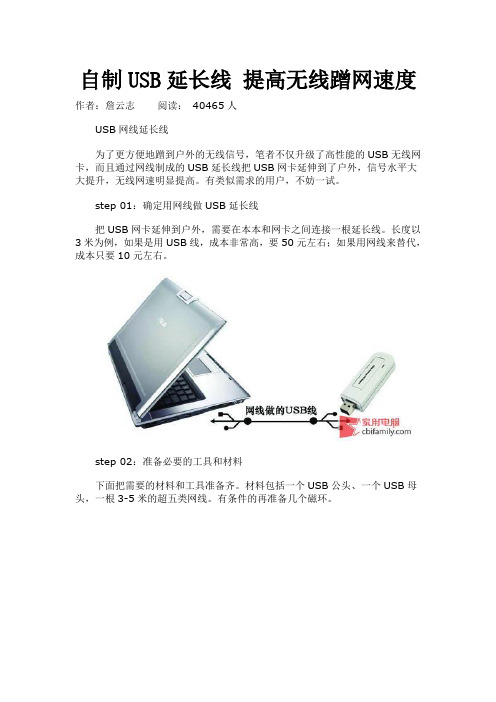

自制USB延长线提高无线蹭网速度
作者：詹云志阅读：40465人
USB网线延长线
为了更方便地蹭到户外的无线信号，笔者不仅升级了高性能的USB无线网卡，而且通过网线制成的USB延长线把USB网卡延伸到了户外，信号水平大大提升，无线网速明显提高。

有类似需求的用户，不妨一试。

step 01：确定用网线做USB延长线
把USB网卡延伸到户外，需要在本本和网卡之间连接一根延长线。

长度以3米为例，如果是用USB线，成本非常高，要50元左右；如果用网线来替代，成本只要10元左右。

step 02：准备必要的工具和材料
下面把需要的材料和工具准备齐。

材料包括一个USB公头、一个USB母头，一根3-5米的超五类网线。

有条件的再准备几个磁环。

step 03：了解USB接口的针脚
在动手操作之前，先来了解一下USB接口的针脚定义，才能清楚线路该怎样连接。

一共4个针脚，左右两个是正负供电，中间两个是数据信号线。

step 04：连接USB的数据信号线
剥开网线，找到蓝、蓝白两根线，分别连接正负两根信号线（D+和D-）。

为了信号好，最好用烙铁焊接，然后包裹起来。

step 05：连接USB的电源线
接下来，再找两根线，比如绿和绿白，分别连接电源的正负两个针脚，并做好包扎。

最后，在网线上每隔1米装一个磁环。

step 06：实际测试无线信号
用做好的延长线，连接上USB无线网卡，测试使用效果。

USB网卡能正常识别，并且能搜索到较强的无线信号。

注意，如果是夏天使用，一定要注意避免
雷击。

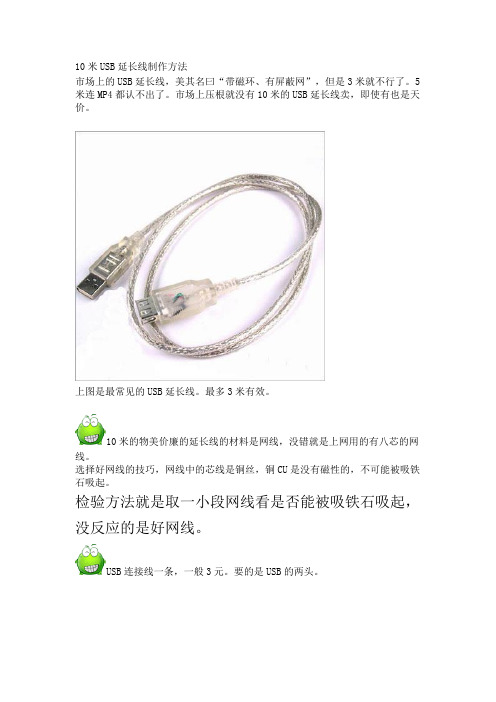

10米USB延长线制作方法
市场上的USB延长线，美其名曰“带磁环、有屏蔽网”，但是3米就不行了。

5米连MP4都认不出了。

市场上压根就没有10米的USB延长线卖，即使有也是天价。

上图是最常见的USB延长线。

最多3米有效。

10米的物美价廉的延长线的材料是网线，没错就是上网用的有八芯的网线。

选择好网线的技巧，网线中的芯线是铜丝，铜CU是没有磁性的，不可能被吸铁石吸起。

检验方法就是取一小段网线看是否能被吸铁石吸起，没反应的是好网线。

USB连接线一条，一般3元。

要的是USB的两头。

将两线分别剥皮。

USB线依次为红、白、绿、黑。

网线的八芯线分为四组，每组的两根线缠绕合二为一。

每组分别与USB的四根线焊接。

颜色没有固定要求，只要USB两头的芯线顺序一致即可。

最后上热溶胶，胶带。

工具：剥线刀烙铁胶带热溶胶
注意事项：
①不要用劣质网线
② 焊接后注意线缆做好绝缘，不要短路
③ 网线的每队绕组做为USB的一根线芯。

用网线制作usb延长线图文教程制作流程及详细制作方法如下：现在买的usb延长线质量太差了、前一段是间买了个2米的连硬件都识别不呵呵！js啊！我用网线做了个10米的都可以找到硬件！呵呵！机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。

一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。

通常情况下：红线：电源正极（接线上的标识为：+5V或VCC）；白线：负电压数据线（标识为：Data-或USB Port -）；绿线：正电压数据线（标识为：Data+或USB Port +）；黑线：接地（标识为：GROUND或GND）。

某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB 线做到一个模块上。

有的机箱厂商考虑到USB线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。

但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB 针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。

通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。

第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。

该类型的USB针脚接线较为统一，可通用于大多数主板。

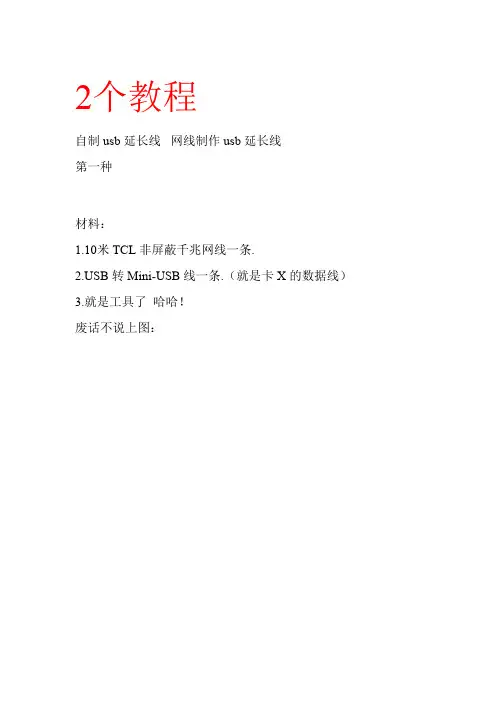

2个教程
自制usb延长线网线制作usb延长线
第一种
材料：
1.10米TCL非屏蔽千兆网线一条.
B转Mini-USB线一条.（就是卡X的数据线）
3.就是工具了哈哈！
废话不说上图：
这个USB头是个坏U盘上的.TCl这个千兆线比较硬.害怕接口处来回弯折中间容易线发生断路现象，所以这么做的.用的是2222的接线方法。

这个是完工后的USB头！接下来是MiNi那边了，继续。

防止线松动，用AB胶固定一下。

扣上另一面的壳儿！
套上热缩管，美观些，嘿嘿！
第二种:
1准备一条USB线（主要是剪公头跟母头），还有剪几米网线（具体几米自己按
实际使用情况，我用是超五类的双绞线
长度是5M）
2把线去皮，把网线缠绕最精密的两根做信号线（我的恰好是绿跟绿白，具体要实际情况）
，剩下的6根分两组做电源线（目的是6根线供电，电力充足）按图那样对接
我的工具跟网卡MU351
下面是使用。

没加延长线我只能用EDGE，加了信号满格
下面是我以前自己做的一条15M的。

带大功率网卡
没问题（我以前是蹭网的，现在改投移动的怀抱）当然，买的USB延长线也可以，但是我买过那种双磁环的10M的延长线，效果很差，因为他里面的芯很小的，你平常看不出区别，一接上大功率的网卡，马上电脑部认卡了。

有问题可以提问，我会及时回复。
