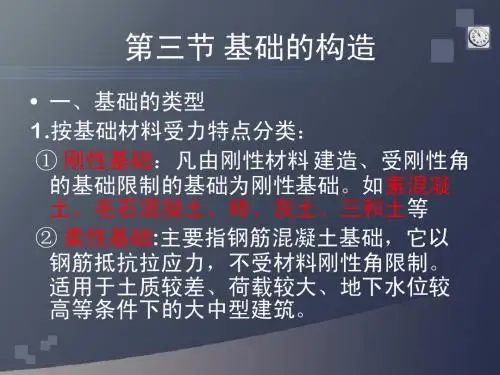

第三节高层建筑构造

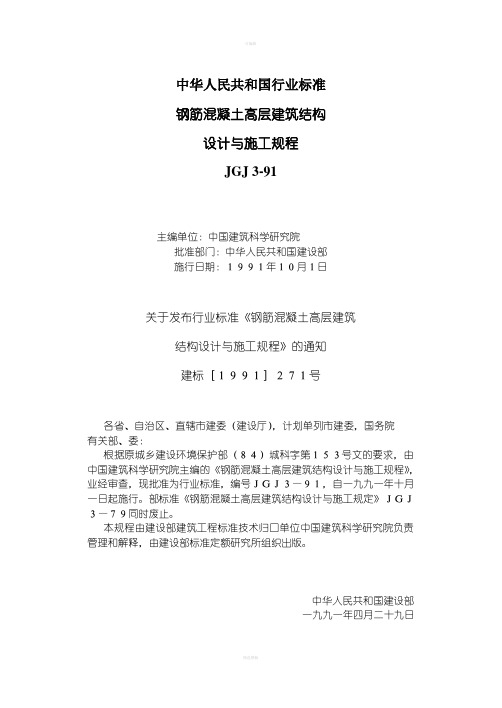

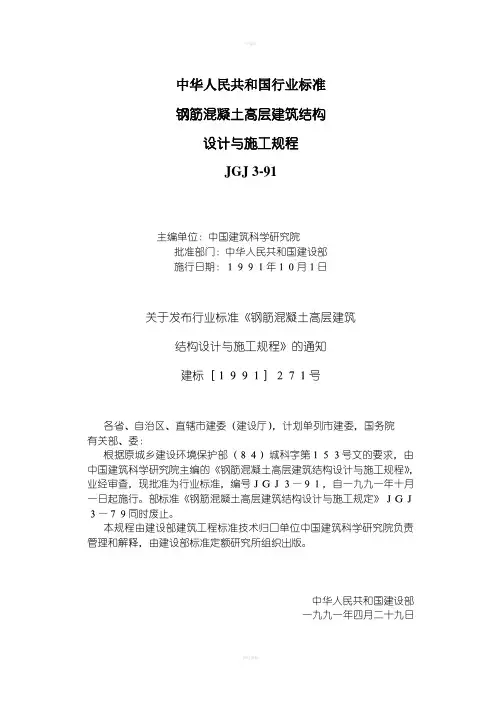

中华人民共和国行业标准钢筋混凝土高层建筑结构设计与施工规程JGJ 3-91主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：１９９１年１０月１日关于发布行业标准《钢筋混凝土高层建筑结构设计与施工规程》的通知建标［１９９１］２７１号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部、委：根据原城乡建设环境保护部（８４）城科字第１５３号文的要求，由中国建筑科学研究院主编的《钢筋混凝土高层建筑结构设计与施工规程》，业经审查，现批准为行业标准，编号ＪＧＪ３—９１，自一九九一年十月一日起施行。

部标准《钢筋混凝土高层建筑结构设计与施工规定》ＪＧＪ３—７９同时废止。

本规程由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理和解释，由建设部标准定额研究所组织出版。

中华人民共和国建设部一九九一年四月二十九日目录主要符号第一章总则第二章结构设计的一般规定第一节结构体系第二节结构平面布置第三节结构竖向布置第四节结构布置的一般要求第三章荷载和地震作用第一节竖向荷载第二节风荷载第三节地震作用第四章结构计算第一节计算的一般原则第二节荷载效应和地震作用效应的组合第三节高层建筑结构的稳定和倾覆验算第四节框架结构的计算第五节剪力墙结构的计算第六节底层大空间剪力墙结构的计算第七节框架-剪力墙结构的计算第八节筒体结构的计算第九节高层建筑结构水平位移的限值第五章截面设计和结构构造第一节一般规定第二节框架结构第三节一般剪力墙结构第四节底层大空间剪力墙结构第五节框架-剪力墙结构第六节筒体结构第七节楼板、楼板与剪力墙、框架的连接构造第六章基础第一节一般规定第二节地基土承载力和单桩承载力第三节筏形基础第四节箱形基础第五节桩基础第六节大直径扩底墩第七章高层建筑结构的施工第一节一般规定第二节测量放线第三节现浇框架、框架-剪力墙结构的施工第四节装配式框架、框架-剪力墙结构的施工第五节预制梁板现浇柱框架、框架-剪力墙结构的施工第六节采用大模板工艺的剪力墙结构施工第七节框架、框架-剪力墙、剪力墙及筒体结构的液压滑模施工第八节深基础施工第九节施工中的安全规定附录一风荷载体型系数附录二习用的非法定计量单位与法定计量单位的换算关系表附录三本规程用词说明附加说明第一章总则第１.０.１条钢筋混凝土高层建筑的结构设计应与建筑、设备和施工紧密配合，注意高层建筑结构的特点，做到安全适用、技术先进、经济合理。

第三节多层与高层建筑结构体系10层及10层以上或高度超过28m的住宅和高度超过24m的其他高层民用建筑为高层建筑。

一、多层砌体结构(一)概述在同一房屋结构体系中，采用两种或两种以上不同材料组成承重结构体系的房屋，称为混合结构房屋。

砖砌体结构是指由钢筋混凝土楼(屋)盖和砖墙承重的结构体系(亦称砖混结构)。

砌体结构一般是指采用钢筋混凝土楼(屋)盖和用砖或其他块体(如：混凝土砌块)砌筑的承重墙组成的结构体系。

木楼(屋)盖与砖墙承重的结构体系，称为砖木结构，目前很少采用。

(二)砌体结构的优缺点和应用范围1．主要优点(1)主要承重结构(承重墙)是用砖(或其他块体)砌筑而成的，这种材料任何地区都有，便于就地取材。

常用的墙体材料有：a．烧结普通砖：黏土砖、煤矸石砖、页岩砖、煤矸石页岩砖；b．烧结多孔砖：黏土多孔砖(P型、M型)、煤矸石多孔砖、页岩多孔砖；c．蒸压灰砂砖、蒸压粉煤灰砖；d．混凝土小型空心砌块。

(2)墙体既是围护和分隔的需要，又可作为承重结构，一举两得。

(3)砌体结构的刚度一般比较较大。

(4)施工比较简单，进度快，技术要求低，施工设备简单。

2．主要缺点(1)砌体强度比混凝土强度低得多，故建造房屋的层数有限，一般不超过7层。

(2)砌体是脆性材料，抗压能力尚可，抗拉、抗剪强度都很低，因此抗震性能较差。

(3)多层砌体房屋一般宜采用刚性方案，故其横墙间距受到限制，因此不可能获得较大的空间，故一般只能用于住宅、普通办公楼、学校、小型医院等民用建筑以及中小型工业建筑。

(三)砖砌体房屋的墙体布置方案1．横墙承重方案楼层的荷载通过板梁传至横墙，横墙作为主要承重竖向构件，纵墙仅起围护、分隔、自承重及形成整体作用。

优点：横墙较密，房屋横向刚度较大，整体刚度好。

外纵墙不是承重墙，因此立面处理比较方便，可以开设较大的门窗洞口。

抗震性能较好。

缺点：横墙间距较密，房间布置的灵活性差，故多用于宿舍、住宅等居住建筑。

2．纵墙承重方案其受力特点是：板荷载传给梁，再由梁传给纵墙。

土木工程概论复习总结第一章绪论第一节土木工程的重要地位土木工程的含义：土木工程是建造各类工程设施的科学技术的总称，既是工程建设的对象，也指所应用材料、工程设备和所进行的勘察设计、施工、保养、维修等技术活动。

第二节土木工程的发展史一、古代（17世纪中叶前）代表作：埃及金字塔都江堰长城古希腊的帕提农神庙赵州桥罗马斗兽场巴黎圣母院河北赵县安济桥万神庙是古代最大的圆顶庙二、近代（17世纪中叶至20世纪中叶）代表作：埃菲尔铁塔——钢材料家庭保险公司大厦——现代高层建筑的开端三、现代1、代表作：纽约帝国大厦（102层，381米）——保持41年纪录日本明石海峡大桥——目前世界上跨度最大的悬索桥日本多多罗大桥——世界大一斜拉桥石油双塔楼——世界最高的双子楼瑞士大狄克逊坝——世界最高的重力坝俄罗斯英古里坝-----世界最高的双曲坝2、现代土木工程的特点：1）土木工程功能化2）城市建设立体化3）交通运输高速化4）工程设施建设大型化第二章土木工程材料第一节概述一、建筑材料的分类1、按基本成分分为：金属材料、非金属材料和复合材料非金属材料：无机材料：胶凝材料：气硬性胶凝材料，如：石灰、石膏、水玻璃水硬性胶凝材料，如：水泥有机材料：沥青、塑料、涂料、橡胶2、按用途分类：结构材料、构造材料、绝热材料、吸声材料、防水材料、装饰材料3、按发展时期分类：传统材料、近代材料、现代材料第二节石材、砖、瓦砖（一种最为常用的砌筑．．材料）（一）、砖的分类：按生产工艺分为烧结砖和非烧结砖按有无孔洞分为多孔砖、空心砖、实心砖（二）常用砖：烧结普通砖的技术性质1、规格：外形：直角六面体标准尺寸：240㎜×115㎜×53㎜2、强度等级：例：MU30 表示抗压强度为30兆帕的砖3、抗风化性能：定义：它是指在干湿、温度、冻融变化等物理因素作用下，材料不破坏并长期保持其原有性质的能力。

4、质量等级：分为优等品、一等品、合格品（三）、烧结多孔砖和烧结空心砖1、烧结多孔砖：孔洞率≧15﹪作用：多用于砌筑六层以下的承重墙或高层框架结构填充墙2、烧结空心砖：孔洞率≧30﹪作用：多用于非承重墙瓦（主要用于屋顶）第三节石灰、水泥、砂浆一、胶凝材料1、定义：凡是在物理作用或化学作用下，从浆体变成石状体，并能胶结其他物料而且具有一定强度的材料，统称为胶凝材料。

钢筋混凝土高层建筑结构设计与施工规定时间: 2003-12-29 10:43:27 |Q0的楼层，设计时各层总剪力取QK。

第33条当水平荷载合力的作用线不经过建筑物的刚度中心时，应考虑扭转的影响。

无抗震设防要求或设防烈度为7、8度时，计算偏心距c取偏心距e0；设计烈度为9度时，计算偏心距e按下式取值：`式中 e0--偏心距；L--垂直于合力P方向上建筑物的长度；偏心距e0=0时，计算偏心距e取。

第二节高层建筑结构的整体稳定和倾覆验算第34条高层建筑结构的整体稳定可按下式验算：式中 Pd--顶端等效竖向荷载，H--建筑物结构总高度，取结构顶点至基础顶面的距离；Pi--第i楼层(包括该层上下各半层高的桂和墙重)的竖向荷载，楼面活荷载应按规范TJ9-74第7条折减；Hi--第i楼层距基础顶面的距离；EJd--验算方向抗侧力结构等效刚度之和，等效刚度按本章第30条规定计算；但刚度折减系数β取。

当各楼层的竖向荷载基本上沿建筑物高度均匀分布时，等效顶端竖向荷载可按下式计算：式中 P--顶点(除去作为均布荷载部分以外的)附加竖向荷载。

第35条墙肢在山墙平面外方向的计算长度取等于上下楼板的中距。

第36条施工(例如滑模)期间，若连续若干楼层高度范围内建造墙体而暂未安装楼板时，应注意满足墙体的强度和稳定性的要求。

第37条高层建筑结构倾覆验算时按设计所用水平荷载计算倾覆力矩。

计算抗倾覆力矩时，楼层活荷载取50%，恒载取全部，抵抗倾覆的安全系数应不小于。

第三节高层建筑水平位移的限制第38条高层建筑应具有足够的刚度，避免顺产生过大的位移而影响结构的强度、稳定性和建筑的使用条件。

在设计水平荷载下，建筑物层间相对位移与层高之比δ/h不应超过表6的限值；建筑物顶点水平位移与建筑物总高度之比△/H不应超过表7的限值。

δ/h的限值表6△/H的限值表7第39条在风荷载作用下的△及δ计算的数值：考虑地震荷载下结构弹塑性的影响，地震荷载作用下的△及δ取计算值的两倍。

课程名称：高层建筑结构设计课程代码：06001第一部分课程性质与目标一、课程性质与特点本课程是土木工程专业专业课之一，课程的依据是《高层建筑混凝土结构技术规程》（JGJ3－2002），课程中的框架结构设计方法也可用于多层钢筋混凝土结构设计中，本课程主要讲述了高层建筑常用结构形式的受力特点、内力分析方法（手算），也结合高规讲述了高层建筑结构设计中的各种规定和构造要求，框架结构设计方法（抗震）是毕业设计中要用到的知识。

二、课程目标与基本要求通过本课程的学习，使学生了解高层建筑结构布置原则、结构受力特点、内力分析方法、高规中设计规定，其中框架设计方法为重点，应掌握并能应用。

了解剪力墙结构、框－剪结构计算方法。

三、与本专业其他课程的关系本课程一般在大学四年级第一学期开设，本课程是以《钢筋混凝土结构设计》为基础，钢筋混凝土基本构件设计方法在本课程中不再详加讲述，本课程的学习要求学生有一定的数学力学基础，故本课程开设前《结构力学》应已学完。

第二部分考核内容与考核目标第一章概述一．学习目的与要求了解高层建筑的定义、常见的结构形式，了解国内外高层建筑发展的现状，及未来发展的方向。

二．课程内容第一节高层建筑和高层建筑结构定义第二节高层建筑结构的功能第三节高层建筑的结构型式第四节高层建筑结构的发展与展望三．考核知识点与考核目标识记：高层建筑的结构型式，各结构类型在实际工程的应用。

第二章高层建筑结构受力特点和结构概念设计一．学习目的与要求通过本章学习，使学生进一步了解高层建筑所受荷载种类、特点、计算方法，结构平面布置、竖向布置的注意事项，各种结构类型的特点的适用情形。

二．课程内容第一节高层建筑结构上的荷载与作用第二节高层建筑结构的受力特点和工作特点第三节高层建筑结构的结构体系和结构布置第四节高层建筑结构的概念设计三．考核知识点与考核目标识记：基本风压，风载体形系数，风压高度系数，三水准抗震设计目标，两阶段抗震设计方法，抗震设防类别，底部剪力法，反应谱曲线，特征周期，重力荷载代表值，结构基本自振周期，A级高度建筑，B级高度建筑。

第三节钢筋混凝⼟剪⼒墙结构第三节钢筋混凝⼟剪⼒墙结构⼀、剪⼒墙结构的受⼒与震害特点(⼀)受⼒特点开洞剪⼒墙由墙肢和连梁两种构件组成，不开洞的剪⼒墙仅有墙肢。

按墙⾯开洞情况，剪⼒墙可分为四类：(1)整截⾯剪⼒墙，即不开洞或开洞⾯积不⼤于15％的墙(图5—32a)；(2)整体⼩即剪⼒墙，即开洞⾯积⼤于15％，但仍较⼩的墙(图5—32b)；(3)双肢及多肢剪⼒墙，即开⼝较⼤、洞⼝成列布置的剪⼒墙(图5-32c)；(4)壁式框架，即洞⼝尺⼨⼤，连梁线刚度⼤于或接近墙肢线刚度的墙(图5-32d)。

；图5-32 剪⼒墙的类型(o)整截⾯剪⼒墙；(^)整体⼩开⼝剪⼒墙；(c)双肢及多肢剪⼒墙；(d)壁式框架在⽔平荷载作⽤下，整截⾯剪⼒墙如同⼀⽚整体的悬臂墙，在墙肢的整个⾼度上，弯矩图既不突变，也⽆反弯点，剪⼒墙的变形以弯曲型为主(图5-32a)；整体⼩开⼝剪⼒墙的弯矩图在连梁处发⽣突变，但在整个墙肢⾼度上没有或仅仅在个别楼层中出现反弯点，剪⼒墙的变形仍以弯曲型为主(图5-32b)；双肢及多肢剪⼒墙与整体⼩开⼝剪⼒墙相似(图5—32c)；壁式框架柱的弯矩图在楼层处有突变，且在⼤多数楼层出现反弯点，剪⼒墙的变形以剪切型为主(图5-32d)。

在竖向荷载作⽤下，连梁内将产⽣弯矩，⽽墙肢内主要产⽣轴⼒。

当纵墙和横墙整体联结时，荷载可以相互扩散。

因此，在楼板下⼀定距离以外，可认为竖向荷载在纵、横墙内均匀分布。

在竖向荷载和⽔平荷载共同作⽤下，悬臂墙的墙肢为压、弯、剪构件，⽽开洞剪⼒墙的墙肢可能是压、弯、剪构件，也可能是拉、弯、剪构件。

连梁及墙肢的特点都是宽⽽薄，这类构件对剪切变形敏感，容易出现斜裂缝，容易出现脆性的剪切破坏。

根据剪⼒墙⾼度H与剪⼒墙截⾯⾼度／l的⽐值，剪⼒墙可分为⾼墙(H／A≥3)、中⾼墙(1．5≤H／A<3)和矮墙(H／A<1．5)。

三种墙典型的裂缝分布如图5—33。

在抗震结构中应尽量避免采⽤矮墙，以保证结构延性。
