建筑构造-高层建筑 (高层建筑外墙设计)
- 格式:pptx
- 大小:10.51 MB
- 文档页数:91
高层建筑构造体系施工技术高层建筑的施工技术是保证建筑结构稳定可靠的关键因素之一。
在高层建筑的施工中,不仅要考虑建筑的外观和功能,还需要注重建筑的稳定性和安全性。
本文将从高层建筑的构造体系、施工技术和质量控制等方面讨论高层建筑的施工技术。
一、构造体系选择高层建筑的构造体系有多种选择,如框架结构、核心筒结构和悬挑结构等。
选择适合的构造体系是保证建筑稳定可靠的基础。
1. 框架结构框架结构是一种常见的高层建筑构造体系,其主要由柱、梁和楼板组成。
框架结构施工简单,各部分之间可以分别施工,方便管理和控制质量。
但是框架结构需要考虑节点处的承载和连接方式,以及柱与梁之间的协同工作等问题。
2. 核心筒结构核心筒结构是另一种常见的高层建筑构造体系,其通过核心筒和外墙的相互作用来承担楼层的重量。
核心筒结构施工相对复杂,需要一次性完成整个核心筒的浇筑,且核心筒施工对模板和混凝土浇筑质量要求较高。
3. 悬挑结构悬挑结构常用于高层建筑顶层的设计,其通过架设悬挑梁来实现屋顶的悬挑效果。
悬挑结构需要在设计和施工中考虑梁的受力和支撑方式,确保悬挑梁的稳定和安全。
二、施工技术控制高层建筑的施工技术对建筑的质量和安全有着重要影响。
合理的施工技术能够保证施工的准确性和效率。
1. 测量技术在高层建筑的施工中,准确的测量是保证建筑结构准确性的基础。
使用先进的测量设备和技术,对建筑结构进行准确的测量,并及时调整和修复施工中的偏差,确保建筑结构的准确性。
2. 施工工艺高层建筑的施工工艺需要经验丰富的施工团队来进行控制。
合理的施工工艺可以提高施工效率和质量,减少施工中的错误和事故。
施工人员需要严格按照施工规范执行,并不断总结和改进施工工艺。
3. 安全技术高层建筑的施工存在一定的风险和危险性,因此安全技术的重要性不容忽视。
在高层建筑施工中,需要制定详细的安全计划,并配备专业的安全设备和人员,确保施工过程中的安全。
三、质量控制高层建筑的施工质量是保证建筑结构安全和稳定的关键。

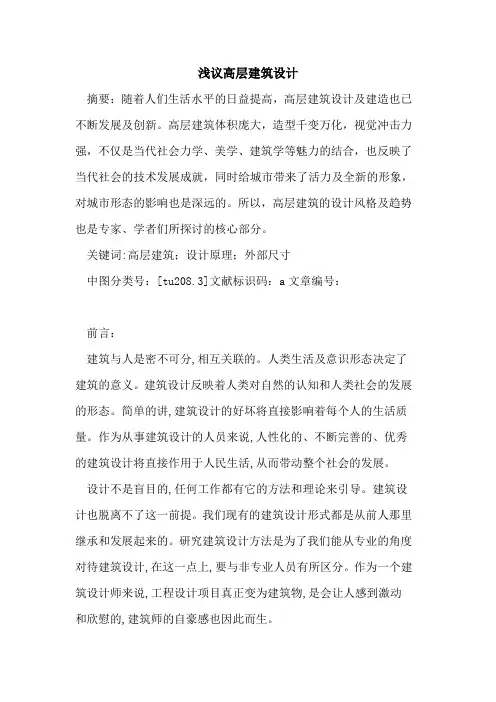

浅议高层建筑设计摘要:随着人们生活水平的日益提高,高层建筑设计及建造也已不断发展及创新。
高层建筑体积庞大,造型千变万化,视觉冲击力强,不仅是当代社会力学、美学、建筑学等魅力的结合,也反映了当代社会的技术发展成就,同时给城市带来了活力及全新的形象,对城市形态的影响也是深远的。
所以,高层建筑的设计风格及趋势也是专家、学者们所探讨的核心部分。
关键词:高层建筑;设计原理;外部尺寸中图分类号:[tu208.3]文献标识码:a文章编号:前言:建筑与人是密不可分,相互关联的。
人类生活及意识形态决定了建筑的意义。
建筑设计反映着人类对自然的认知和人类社会的发展的形态。
简单的讲,建筑设计的好坏将直接影响着每个人的生活质量。
作为从事建筑设计的人员来说,人性化的、不断完善的、优秀的建筑设计将直接作用于人民生活,从而带动整个社会的发展。
设计不是盲目的,任何工作都有它的方法和理论来引导。
建筑设计也脱离不了这一前提。
我们现有的建筑设计形式都是从前人那里继承和发展起来的。
研究建筑设计方法是为了我们能从专业的角度对待建筑设计,在这一点上,要与非专业人员有所区分。
作为一个建筑设计师来说,工程设计项目真正变为建筑物,是会让人感到激动和欣慰的,建筑师的自豪感也因此而生。
1.高层建筑设计原理和类型1.1高层建筑设计理念主要有两种:工业主义建筑设计理念和工业主义建筑人文化设计理念。
工业主义建筑设计理念主要表现为以适应大工业生产为基本出发点,讲究建筑功能,在建筑设计中注重对材料和结构的率真表达。
工业主义建筑人文化设计理念,是工业主义建筑设计理念的补充与完善,建筑形体在强调对材料和结构的率真表达的同时,也重视建筑的语义表达;不单单关注建筑本身的纯粹形式或理想的秩序,更强调建筑与周围环境和城市文脉的整合。
1.2概括而言,高层建筑类型可以被认为是土地经济、金融、城市运输、投资机遇和技术进步、再加上其他原因造成的结果。
简单地讲,高层建筑是在一个不大的底层上叠加许多层。
国开电大专科《建筑构造》在线形考招考总务1至4被延及答案钝明:费科裳理于2023年9月。
形考总务1锹题及答嚓一、判断题1.建筑既表示建造房屋和从事其他土木工程的活动,又表示这种活动的成果一一建筑物。
A.对B.错[答案]A2.建筑的构成要素包括:建筑功能、建筑技术、建筑形象。
A对B.错[答案]A3.建筑形象是建造房屋的手段,包括建筑材料与制品技术、设备技术、建筑结构技术、建筑施工技术等内容。
A对B.错[答案]B4.纵观建筑发展进程,虽然科技在进步,但都没有带来建筑科技革命。
A对B.错[答案]B5.虽然不同的时代、不同的地域、不同的人群对建筑形象的理解是相同的,但建筑的艺术形象仍然需要符合美学的一般规律。
A.对B.错[答案]B6.房屋构造的合理性,取决于是否能够抵抗自然侵袭,是否满足各种不同使用要求,是否符合力学原理,选用材料、构件是否合理,施工上是否方便,对建筑艺术是否有提高。
A.对B.错[答案]A7.寒冷地区的房屋要解决好冬季的隔热问题,炎热地区的房屋把保温和通风作为首先需要满足的条件。
A.对8.错库案]B8.在选择受力的构配件时,应把确保美观放在首位。
A.对9.错[答案]B10房屋的建造需要消耗大量的材料,在选择构造方案时应充分考虑建筑的综合效益,因地制宜,就地取材,注重环境保护和节约能源,多采用天然建材的替代产品,尽量降低材料费用。
A.对B.错[答案]A10.建筑模数是选定的标准尺度单位,作为建筑空间、建筑构配件、建筑制品以及有关设备尺寸相互协调中的增值单位。
A.对B.错[答案]A11.分模数是基本模数的整数倍数。
A.对B.错[答案]B12.竖向扩大模数基数为3M、6M,其相应的尺寸分别是300mm、600πrnuA对B.错[答案]A13.当建筑物上部主体结构为多层框架结构或排架结构时,基础常采用独立的块状形式,即独立基础。
A对B.错[答案M14.墙下条形基础禁止用砖、石、混凝土等建造。
A对B.错[答案]B15.筏形基础的整体性好,可以跨越基础下的局部软弱土,常用于地基软弱的多层砌体结构、框架结构、剪力墙结构的建筑,以及上部结构荷载较大且不均匀或地基承载力低的情况。

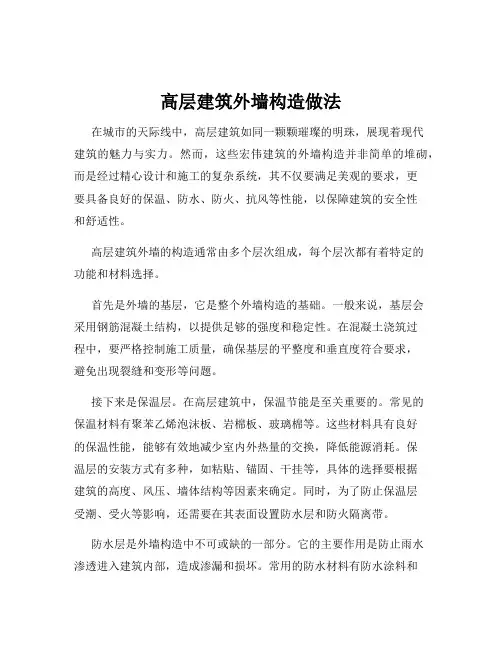

高层建筑外墙构造做法在城市的天际线中,高层建筑如同一颗颗璀璨的明珠,展现着现代建筑的魅力与实力。
然而,这些宏伟建筑的外墙构造并非简单的堆砌,而是经过精心设计和施工的复杂系统,其不仅要满足美观的要求,更要具备良好的保温、防水、防火、抗风等性能,以保障建筑的安全性和舒适性。
高层建筑外墙的构造通常由多个层次组成,每个层次都有着特定的功能和材料选择。
首先是外墙的基层,它是整个外墙构造的基础。
一般来说,基层会采用钢筋混凝土结构,以提供足够的强度和稳定性。
在混凝土浇筑过程中,要严格控制施工质量,确保基层的平整度和垂直度符合要求,避免出现裂缝和变形等问题。
接下来是保温层。
在高层建筑中,保温节能是至关重要的。
常见的保温材料有聚苯乙烯泡沫板、岩棉板、玻璃棉等。
这些材料具有良好的保温性能,能够有效地减少室内外热量的交换,降低能源消耗。
保温层的安装方式有多种,如粘贴、锚固、干挂等,具体的选择要根据建筑的高度、风压、墙体结构等因素来确定。
同时,为了防止保温层受潮、受火等影响,还需要在其表面设置防水层和防火隔离带。
防水层是外墙构造中不可或缺的一部分。
它的主要作用是防止雨水渗透进入建筑内部,造成渗漏和损坏。
常用的防水材料有防水涂料和防水卷材。
防水涂料施工方便,能够形成无缝的防水层,但耐久性相对较差;防水卷材则具有较好的耐久性和抗穿刺性能,但施工难度较大。
在实际施工中,往往会根据具体情况将两者结合使用,以达到最佳的防水效果。
然后是外墙的饰面层。
饰面层不仅要美观,还要能够适应各种气候条件和环境因素的影响。
常见的饰面层材料有面砖、石材、涂料等。
面砖具有色彩鲜艳、耐久性好等优点,但施工难度较大,容易出现脱落等问题;石材则显得高档大气,但成本较高;涂料施工简单,成本较低,但耐久性相对较差。
在选择饰面层材料时,要综合考虑建筑的风格、造价、维护成本等因素。
除了上述主要的构造层次外,高层建筑外墙还需要考虑一些特殊的构造处理。
比如,在建筑的阴阳角、门窗洞口等部位,需要进行加强处理,以防止出现裂缝和渗漏。
建筑构造下—复习题知识讲解《建筑构造》下册问题集1-高层建筑构造1.1 高层建筑概况1.我国《高层民用建筑设计防火规范》(GB50045-95)对高层建筑如何规定?我国:《高层民用建筑设计防火规范》(GB50045-95):10层和超过10层的居住建筑和超过24m高的其他民用建筑为高层建筑。
3.建筑高度的定义及图示?建筑物室外地面到其檐口或屋面面层的高度,屋顶上的水箱间、电梯机房、排烟楼房和楼梯出入口小间等不计入建筑高度5.我国《高层民用建筑设计防火规范》(GB50045-95)根据哪些因素将高层建筑分为一类和二类?根据建筑使用性质、火灾危险性、疏散及扑救难度等因素1.2 高层建筑结构与造型6.从建筑材料如何划分高层建筑的结构形式?砌体结构、钢筋混凝土结构、钢结构、钢-混凝土混合结构7.高层建筑结构主要受哪些力共同作用?受竖向荷载和水平荷载的共同作用,水平承重结构主要承担风荷载和水平地震作用、竖向承重结构主要承担以重力为代表的竖向荷载。
8.高层建筑结构基本体系和组合体系主要有哪几类?基本体系:纯框架体系纯剪力墙体系筒体体系。
组合体系:框支剪力墙体系框架剪力墙体系框架筒体体系筒中筒体系束筒体系。
9.何为纯框架体系?整个结构的纵向和横向全部由框架单一构件组成的体系称为纯框架体系。
10.纯框架结构体系中,框架梁跨度、梁截面高度及宽度的尺度如何规定?框架梁的跨度在4-9m之间,过大过小都不经济,梁的截面高度h 可根据梁的跨度l来估计,一般h=(1/15-1/10)l。
梁宽度b=(1/2-1/3)h,但是不宜小于200mm。
柱截面高度h一般不小于300mm (矩形)或350mm(圆形)柱横截面高宽比不大于311.何谓纯剪力墙体系?竖向承重结构全部由一系列横向和纵向的钢筋混凝土剪力墙所组成的结构体系12.剪力墙结构布置要求?剪力墙宜双向布置,在抗震设计中必须沿双向布置,赢避免仅单向有墙的结构布置形式。
剪力墙宜自下到上连续布置,避免刚度突变。
国开电大《建筑构造》形考任务第1-12章本章自测答案第1章仅仅为满足生产、生活的某一方面需要,建造的某些工程设施则称为()。
正确答案是:构筑物下列按建筑的高度分类的一组是()。
正确答案是:民用建筑、工业建筑和农业建筑住宅建筑7~9层为()。
正确答案是:中高层建筑下列建筑必须设置电梯的是()。
正确答案是:高层写字楼建筑高度是指()。
正确答案是:自室外设计地面至建筑主体檐口顶部的垂直高度结构的竖向承重构件和水平承重构件均采用钢筋混凝土制作,施工时可在现场浇注或在加工厂预制,现场吊装,此种结构指的是()。
正确答案是:钢筋混凝土板墙结构建筑物耐久等级的指标是()。
正确答案是:使用年限建筑的耐火等级取决于()。
正确答案是:主要构件的耐火极限和燃烧性能建筑物从受到火的作用起,到失去支持能力,或发生穿透性裂缝,或背火一面温度升高到220℃时所延续的时间,称为()。
正确答案是:耐火极限建筑构件按照燃烧性能分成()。
正确答案是:非燃烧体、难燃烧体和燃烧体建筑耐火等级高的建筑,其主要组成构件耐火极限的时间()。
正确答案是:长多层建筑的耐火等级分为()。
正确答案是:四级在框架承重结构中,最主要的竖向承重构件是()。
正确答案是:柱直接作用在建筑的外力统称为()。
正确答案是:荷载外力作用会对建筑构造产生影响,下列可以证明该观点的一项是()。
正确答案是:高层建筑、空旷及沿海地区的建筑受风荷载的影响明显下列各种建筑均属于工业建筑的是()。
正确答案是:机修车间、锅炉房、仓库、车库竖向扩大模数基数为()。
正确答案是:3M、6M基本模数的应用范围主要是()。
正确答案是:建筑层高、门窗洞口和构配件截面供人们生活起居用的建筑物称为公共建筑。
正确的答案是“错”。
供人们进行社会活动的建筑物称为居住建筑。
正确的答案是“错”。
由于低层住宅占地较多,因此在大城市中应当控制建造。
正确的答案是“对”。
房屋的建造地点不同,使用功能不同,往往对建筑构造的要求也不相同。
建筑构造(2)_重庆大学中国大学mooc课后章节答案期末考试题库2023年1.高层建筑抗推体系周边化、空间化是摩天大楼结构的发展趋势。
参考答案:正确2.以下关于桁架结构的说法正确的是()参考答案:桁架的杆件内力为轴向力3.世界上第一栋现代高层建筑是芝加哥家庭保险公司大楼。
参考答案:正确4.以下关于刚架结构的表述错误的是()参考答案:当地基发生不均匀沉降时,两铰刚架结构不会引起附加内力5.以下关于吊顶龙骨安装构造说法错误的是()参考答案:横撑龙骨和次龙骨方向平行6.以下不属于吊顶高度影响因素的是()参考答案:吊顶的材质7.下面对吊顶龙骨描述中不正确的是()参考答案:主龙骨间距视面层材料规格而定8.中庭天窗的构造设计中,应该满足的要求不包括()参考答案:良好的透光性能9.吊顶的基层构造不包括哪一项()参考答案:金属板材10.有关上人吊顶的构造措施()是错误的。
参考答案:在钢筋混凝土楼板下用射钉与吊杆连接11.一般民用建筑防火门为单扇或双扇的平开门,采用()。
参考答案:带自闭功能的开闭器12.保温门的构造方式中,不属于密封措施的是()参考答案:填充保温材料13.以下选项哪一个不是塑胶地板()参考答案:化纤地毯14.活动地面的主要优点是()参考答案:安装维修清理简便15.强化木地板由面层、基层、防潮层组成。
参考答案:正确16.吊顶基层由主龙骨和次龙骨组成。
参考答案:错误17.空铺木地板可用于底层,也可用于楼层。
参考答案:错误18.木基层吊顶加工性能好,造型能力强,常用于各种特殊造型吊顶的基层处理。
参考答案:正确19.木板墙面由骨架和板材两部分组成。
参考答案:正确20.保温门常采用镶板门参考答案:错误21.砌块建筑设备简单、便于就地取材,但与砖墙相比砌块的砌筑速度要稍慢一些。
参考答案:错误22.大板建筑中,纵横墙应对齐拉通以加强整体刚度。
非地震区横墙可允许少量不对齐。
参考答案:正确23.大板建筑中,湿法连接是借助于预埋在板材边缘的铁件通过焊接或螺栓将板材连成一体。
建筑构造21、除住宅建筑之外的民用建筑高度大于()为高层建筑(不包括单层主体建筑),建筑总高度大于()时为超高层建筑。
——[单选题]A 16m,20层B 16m,40层C 24m,100 层D 24m,100m正确答案:D2、结构的承重部分为梁柱体系,墙体只起围护和分隔作用,此种建筑结构称为()。
——[单选题]A 砌体结构B 框架结构C 板墙结构D 空间结构正确答案:B3、一般建筑跨度30m以上的大跨度建筑采用()结构。
——[单选题]A 砌体B 框架C 板墙D 空间正确答案:D4、建筑物的耐久等级为二级时其耐久年限为()年,适用于一般性建筑。
——[单选题]A 50~l00B 80~150C 25~50D 15~25正确答案:A5、建筑物的设计使用年限为50年,适用()。
——[单选题]A 临时性结构B 易于替换的结构构件C 普通房屋和构筑物D 纪念性建筑和特别重要的建筑结构6、耐火等级为二级的多层建筑,其房间隔墙需采用耐火极限()以上的()。
——[单选题]A 0. 5小时,难燃烧体B 1小时,难燃烧体C 0. 5小时,非燃烧体D 1小时,非燃烧体正确答案:C7、大型门诊楼属于()工程等级。
——[单选题]A 特级B 一级C 二级D 三级正确答案:B8、模数60m的数值是(),经常用于()。
——[单选题]A 60mm,构件截面或缝隙B 600mm,门窗洞口C 6000mm,柱距或开间D 60000mm,建筑总尺寸正确答案:C9、如果需要了解建筑内部的房间分布情况及估算建筑面积,可以查看()。
——[单选题]A 建筑平面图B 建筑立面图C 建筑剖面图D 建筑详图正确答案:A10、建筑平面图的外部尺寸俗称外三道,其中最里面一道尺寸标注的是()。
——[单选题]A 房屋的开间、进深B 房屋内墙的厚度和内部门窗洞口尺寸C 房屋水平方向的总长、总宽D 房屋外墙的墙段及门窗洞口尺寸11、下列选项中,不是建筑剖面图所表达的内容的是()。
