伴随着经济及科技的发展，我们的矿业工程施工愈来愈多，矿业工程施工一增加，随之所需的矿业机械设备也就越来越多了。
像挖掘机、混凝土搅拌机以及起重机这些常用的大型工程机械设备就不必多说了，大家都知道，小编想说的是常用于煤矿中做为支护设备的单体液压支柱。
说起单体液压支柱，它是一种新环保型的支护配备，既可与金属铰接顶梁配套用于高级普采和选用工作面支护顶板以及综合机械化采煤工作面支护端头，也可独自做点柱或其它临时性支护用。
单体液压支柱应用如此的广泛，是因为他又不同的分类，为了大家更好地了解单体液压支柱，小编为朋友们介绍几种常见的单体液压支柱。
一、DN型内注式单体液压支柱DN型内注式单体液压支柱为恒阻式支柱，它适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
二、玻璃钢型单体液压支柱玻璃钢单体液压支柱为临时支护设备，是煤矿行业进行巷道掘进、巷道维修中进行超前支护和临时支护的新型装备。
该产品以乳化液或静压水为工作介质，由于关键零部件（活柱、缸筒、底座、复位弹簧等）采用领先的防腐工艺，有一定的耐酸、耐碱性，适用于不同的工作环境。
三、DWX型悬浮式单体液压支柱DWX型悬浮式单体液压支柱具有工作阻力大、重量轻、使用寿命长、工作行程大、使用成本低、维修维护费用低、操作使用方便、使用范围广和稳定性好等特点，并可满足各种工况的技术要求。
DWX型支柱可用于采高0.5米至4.5米的煤层工作面；其缸径有100、90、80、63系列，根据煤层采高、顶板压力可灵活、经济地选择，是替代DZ型单体液压支柱，微、急、增阻摩擦支柱与木支柱的上佳产品。
四、DWB轻型单体液压支柱DWB轻型单体液压支柱为外注恒阻式临时支柱，它主要用于煤矿开掘端头的临时支护，也可用于其它矿山和岩土工程中需要临时支护的场合，本产品采用轻质复合材料制作而成。
可利用煤矿静压水使其工作，具有重量轻耐腐蚀易操作等特点。

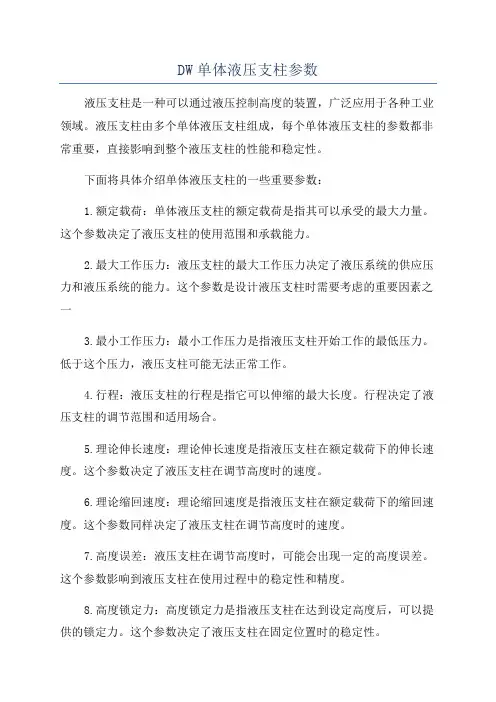

DW单体液压支柱参数液压支柱是一种可以通过液压控制高度的装置，广泛应用于各种工业领域。
液压支柱由多个单体液压支柱组成，每个单体液压支柱的参数都非常重要，直接影响到整个液压支柱的性能和稳定性。
下面将具体介绍单体液压支柱的一些重要参数：1.额定载荷：单体液压支柱的额定载荷是指其可以承受的最大力量。
这个参数决定了液压支柱的使用范围和承载能力。
2.最大工作压力：液压支柱的最大工作压力决定了液压系统的供应压力和液压系统的能力。
这个参数是设计液压支柱时需要考虑的重要因素之一3.最小工作压力：最小工作压力是指液压支柱开始工作的最低压力。
低于这个压力，液压支柱可能无法正常工作。
4.行程：液压支柱的行程是指它可以伸缩的最大长度。
行程决定了液压支柱的调节范围和适用场合。
5.理论伸长速度：理论伸长速度是指液压支柱在额定载荷下的伸长速度。
这个参数决定了液压支柱在调节高度时的速度。
6.理论缩回速度：理论缩回速度是指液压支柱在额定载荷下的缩回速度。
这个参数同样决定了液压支柱在调节高度时的速度。
7.高度误差：液压支柱在调节高度时，可能会出现一定的高度误差。
这个参数影响到液压支柱在使用过程中的稳定性和精度。
8.高度锁定力：高度锁定力是指液压支柱在达到设定高度后，可以提供的锁定力。
这个参数决定了液压支柱在固定位置时的稳定性。
9.固定方式：液压支柱可以通过不同的固定方式来进行安装和使用。
常见的固定方式包括螺栓固定、焊接固定等。
不同的固定方式适用于不同的使用场合。
10.手动调节方式：液压支柱可以通过手动方式来进行高度调节。
手动调节方式通常包括手动泵、手杆等。
不同的手动调节方式适用于不同的操作习惯和使用场合。
总之，单体液压支柱的参数决定了它的使用范围、性能和稳定性。
在选择液压支柱时，需要根据实际需求和工作条件来确定各个参数的具体数值，以保证液压支柱能够正常工作并满足要求。
DW型外柱式单体液压支柱一、适用范围DW型单体液压支柱是一种新型外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。
其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
二、技术特征型号含义：例如：DW35—180/100XD代表单体液压支柱W代表外注式35为支柱的最大高度180为支柱的额定工作阻力100为支柱的油缸直径；X为柱塞悬浮式技术原理。
100缸径系列规格及主要技术特征见表项目型号最大高度(mm最小高度(mm工作行程(mm工作阻力(KN重量(kg支柱工作范围(mm额定工作压力(MPa泵站压力(MPa初撑力(KN工作液体回柱方式DW35--180/100X3500 1960 1540 180 71.0 1960～350024.915～20108.5～乳化远距离和144.7 液近距离DW31--180/100X 3150 1780 1370 65.01780～3150DW28--250/100X 2800 1600 1200 250 59.0 1600～280034.6DW25--250/100X 2500 1430 1070 54.01430～2500DW22--300/100X2240 1280 960 300 49.5 1280～220041.5DW20--300/100X 2000 1150 850 45.01150～2000DW18--300/100X 1800 1035 765 41.51035～1800DW16--300/100X 1600 920 680 38.0920～1600DW14--300/100X 1400 810 590 34.0810～1400DW12--300/100X 1200 700 500 30.5700～1200DW10--300/100X 1000 595 405 27.5595～1000DW08--800 490 310 24.0 490～800300/100XDW06—630 400 230 21.0 400～630300/100X三、结构及工作原理DW型（柱塞悬浮式）单体液压支柱由铰接顶盖1、密封盖组件2、活柱3、手把阀体4、油缸5、复位弹簧6、底座7、三用阀8、O形密封圈9，15、19、挡圈10，14，16、20、销头螺栓11、防尘圈12、Y形密封圈13、连接钢丝17、21、导向环18等零部件组成。

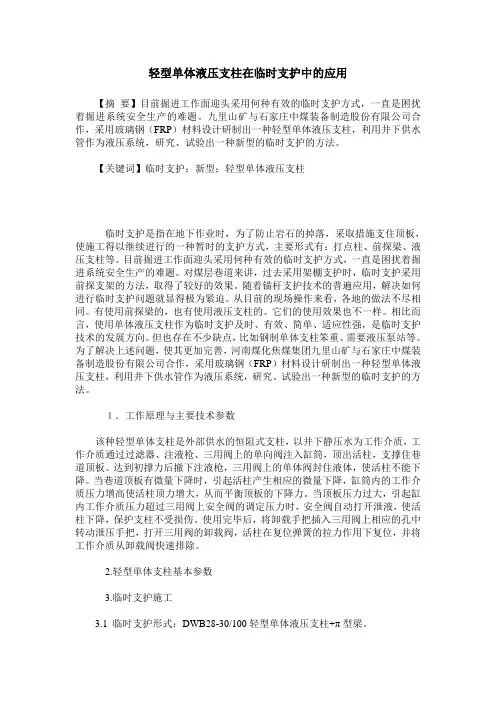

轻型单体液压支柱在临时支护中的应用【摘要】目前掘进工作面迎头采用何种有效的临时支护方式，一直是困扰着掘进系统安全生产的难题。
九里山矿与石家庄中煤装备制造股份有限公司合作，采用玻璃钢（FRP）材料设计研制出一种轻型单体液压支柱，利用井下供水管作为液压系统，研究、试验出一种新型的临时支护的方法。
【关键词】临时支护；新型；轻型单体液压支柱临时支护是指在地下作业时，为了防止岩石的掉落，采取措施支住顶板，使施工得以继续进行的一种暂时的支护方式，主要形式有：打点柱、前探梁、液压支柱等。
目前掘进工作面迎头采用何种有效的临时支护方式，一直是困扰着掘进系统安全生产的难题。
对煤层巷道来讲，过去采用架棚支护时，临时支护采用前探支架的方法，取得了较好的效果。
随着锚杆支护技术的普遍应用，解决如何进行临时支护问题就显得极为紧迫。
从目前的现场操作来看，各地的做法不尽相同。
有使用前探梁的，也有使用液压支柱的。
它们的使用效果也不一样。
相比而言，使用单体液压支柱作为临时支护及时、有效、简单、适应性强，是临时支护技术的发展方向。
但也存在不少缺点，比如钢制单体支柱笨重、需要液压泵站等。
为了解决上述问题，使其更加完善，河南煤化焦煤集团九里山矿与石家庄中煤装备制造股份有限公司合作，采用玻璃钢（FRP）材料设计研制出一种轻型单体液压支柱，利用井下供水管作为液压系统，研究、试验出一种新型的临时支护的方法。
１．工作原理与主要技术参数该种轻型单体支柱是外部供水的恒阻式支柱，以井下静压水为工作介质，工作介质通过过滤器、注液枪、三用阀上的单向阀注入缸筒，顶出活柱，支撑住巷道顶板。
达到初撑力后撤下注液枪，三用阀上的单体阀封住液体，使活柱不能下降。
当巷道顶板有微量下降时，引起活柱产生相应的微量下降，缸筒内的工作介质压力增高使活柱顶力增大，从而平衡顶板的下降力。
当顶板压力过大，引起缸内工作介质压力超过三用阀上安全阀的调定压力时，安全阀自动打开泄液，使活柱下降，保护支柱不受损伤。

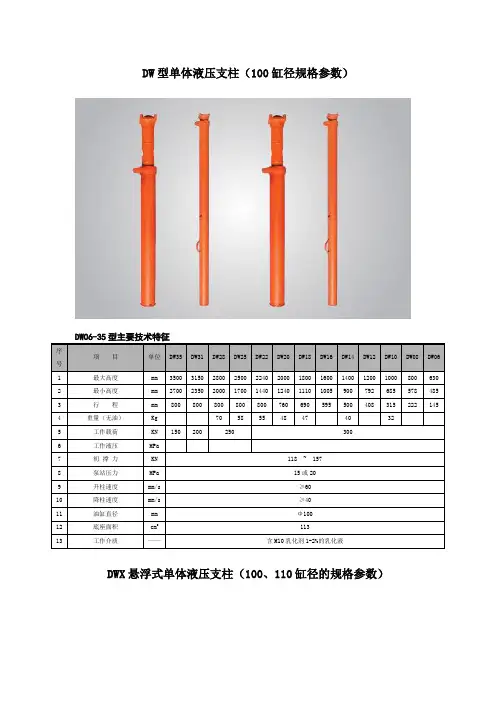

DW型单体液压支柱（100缸径规格参数）DW06-35型主要技术特征序项目单位DW35DW31DW28DW25DW22DW20DW18DW16DW14DW12DW10DW08DW06号1最大高度mm35003150280025002240200018001600140012001000800630 2最小高度mm27002350200017001440124011101005900792685578485 3行程mm800800800800800760690595500408315222145 4重量（无油）Kg705855484740325工作载荷KN1502002503006工作液压MPa7初撑力KN118 ~ 1578泵站压力MPa15或209升柱速度mm/s≥6010降柱速度mm/s≥4011油缸直径mmΦ10012底座面积cm211313工作介质——含M10乳化剂1-2%的乳化液DWX悬浮式单体液压支柱（100、110缸径的规格参数）DWX型支柱100缸径系列规格及主要技术特征见下表项目型号最大高度mm最小高度mm工作行程mm工作阻力kN重量kg工作范围mm额定液压MPa工作液体MPa初撑力kN工作液体回柱方式DW35-200/100X 3500 1990 1510200 1990～3500 15～20～乳化液或井下水（中性水）远距离或近距离DW31-200/100X 3150 1800 1350 1800～3150DW28-250/100X 2800 1620 1180250 1620～2800DW25-250/100X 2500 1440 1060 1440～2500DW22-300/100X 2240 1290 950300 1290～2200DW20-300/100X 2000 1150 850 1150～2000DW18-300/100X 1800 1040 760 1040～1800DW16-300/100X 1600 920 680 920～1600DW14-300/100X 1400 810 590 810～1400DW12-300/100X 1200 700 500 700～1200DW10-300/100X 1000 600 400 30.0 600～1000DW08-300/100X 800 490 310 490～800DW06-300/100X 630 400 230 400～630DWX型支柱110缸径系列规格及主要技术特征见下表全面了解【DWX悬浮式单体液压支柱】一、引言我国是世界上采煤工作面最多，使用顶板支护设备数量最多的国家。
单体液压支柱厂家金牌品质单体液压支柱单体液压支柱介绍：单体液压支柱是一种新环保型的支护装备，既可与金属铰接顶梁配套用于高档普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。
#five#单体液压支柱利用液体压力产生工作阻力并实现升柱和卸载的单根可缩性支柱。
它与不同规格的金属铰接顶梁或长排梁配合,可适用于煤层倾角在35°以下的任何采煤工作面.对于有冲击地压的采煤工作面,支柱可以更换大流量的三用阀,以满足其支护要求。
各种型号支柱参数：型号额定工作阻力（kN）额定工作液压（MPa）初撑力（kN）泵站液压（MPa）最大高度（mm）最小高度（mm）工作行程（mm）缸径（mm）使用工作液质量（kg）DW35-150/100 150 19.1 118~150 15~20 3500 2700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 88DW31.5-200/100 200 25.5 118~157 15~20 3150 2350 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 78.8DW28-250/100 250 31.8 118~157 15~20 2800 2000 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 70DW25-250/100 250 31.8 118~157 15~20 2500 1700 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 58DW22-300/100 300 38.2 118~157 15~20 2240 1440 800 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 55DW20-300/100 300 38.2 118~157 15~20 2000 1240 760 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 51.5DW18-300/100 300 38.2 118~157 15~20 1800 1110 690 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 47DW16-300/100 300 38.2 118~157 15~20 1600 1005 595 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 43.5DW14-300/100 300 38.2 118~157 15~20 1400 900 500 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 40DW12-300/100 300 38.2 118~157 15~20 1200 792 408 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 36.3DW10-300/100 300 38.2 118~157 15~20 1000 685 315 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 32DW08-300/100 300 38.2 118~157 15~20 800 578 222 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 28.2DW06-300/100 300 38.2 118~157 15~20 630 485 145 100 含煤10（M10）乳化剂（或含MDT10乳化剂）2％乳化液 251单体液压支柱产品展示：4000113061。
